EXABOX - Kamerthermostaat SAUNIER DUVAL - Gratis gebruiksaanwijzing en handleiding

Producttype	Programmeerbare kamerthermostaat
Merk	Saunier Duval
Model	EXABOX (Exabox 7J)
Voeding	Via verbinding met Saunier Duval-ketel + back-upbatterij (8 jaar reserve)
Instelbereik comforttemperatuur	+5 °C tot +30 °C
Instelbereik economische temperatuur	+5 °C tot +30 °C
Instelbereik vakantietemperatuur (vorstbeveiliging)	+5 °C tot +30 °C
Weergavebereik kamertemperatuur	0 °C tot +40 °C
Statisch differentieel	< 0,3 °C
Werktemperatuur	-10 °C tot +50 °C
Opslagtemperatuur	-20 °C tot +65 °C
Maximale luchtvochtigheid	90 % bij 25 °C
Beschermingsgraad	IP30
Isolatieklasse	II
Voorgeprogrammeerde programma's	P1, P2, P3 (varianten Noord en Zuid) + P4 vrij
Aantal perioden per dag (P4)	Tot 3 comfortperioden + 3 economische perioden
Vakantiemodus	Instelbaar van 1 tot 99 dagen met instelbare temperatuur
Urenteller	Weergave en reset van bedrijfsuren van de ketel
Afmetingen (geschat)	Ongeveer 120 x 80 x 30 mm
Gewicht (geschat)	Ongeveer 150 g
Onderhoud	Reinigen met een zachte, droge doek; geen chemische producten gebruiken
Installatie	Op een binnenmuur, op 1,50 m hoogte, uit de buurt van warmtebronnen
Veiligheidsfuncties	Geïntegreerde vorstbeveiliging, minimale temperatuur gegarandeerd

Veelgestelde vragen - EXABOX SAUNIER DUVAL

Hoe stel ik de tijd en dag in op de Exabox?

Na een reset (druk op Reset) knipperen tijd en dag. Gebruik de toetsen + en - om de tijd in te stellen (lang indrukken om te versnellen), en de toets DAYS 1-7 om de dag te selecteren (1 = maandag). Bevestig met OK.

Hoe wijzig ik de comfort- en economische temperaturen?

Open de klep. Voor de comforttemperatuur drukt u op toets 17 (comfortthermometer) en stelt u in met + of - (van 5 tot 30 °C in stappen van 0,5°C). Bevestig met OK. Doe hetzelfde voor de economische temperatuur met toets 15 (economische thermometer).

Welke voorgeprogrammeerde programma's zijn beschikbaar?

De Exabox biedt 3 vaste programma's (P1, P2, P3) in twee varianten: Noord en Zuid. P1: continu comfort van 6u tot 23u (Noord) of 7u tot 23u (Zuid). P2: comfort 's ochtends en 's avonds. P3: comfort in drie perioden. Programma P4 is vrij en aanpasbaar.

Hoe programmeer ik het vrije programma P4?

In programmeermodus (toets PROG P1-P4) selecteert u de dag met DAYS 1-7 en kiest u P4. Het scherm toont 0u00. Gebruik + of - om de tijdstippen voor temperatuurwijzigingen in te stellen: druk op + voor comfort, op - voor economisch. Bevestig elke stap. Aan het eind houdt u OK lang ingedrukt om op te slaan.

Hoe gebruik ik de vakantiemodus (langdurige afwezigheid)?

Druk op toets MODE tot het symbool 'vakantie' verschijnt. Stel de duur in (1 tot 99 dagen) met +/- en bevestig met OK. Stel vervolgens de gewenste temperatuur tijdens afwezigheid in (vorstbeveiliging) en bevestig. Het apparaat keert aan het einde van de periode automatisch terug naar de programmamodus.

Hoe reset ik de Exabox?

Open de klep en druk met een penpunt op de knop Reset (naast de toetsen). Het scherm toont 12:00 en de dag knippert. U moet dan de tijd, dag en temperaturen opnieuw instellen.

Wat te doen als het scherm uit blijft?

Controleer of de ketel aan staat in verwarmingsmodus (de Exabox wordt gevoed door de ketel). Als de ketel in zomermodus staat of uit is, geeft het scherm alleen de kamertemperatuur weer. Zorg er ook voor dat de schakelaar Battery ON op ON staat om de back-upbatterij te activeren.

Hoe raadpleeg ik het aantal bedrijfsuren van de ketel?

Druk op toets 20 (urenteller) onder de klep. Het scherm toont het aantal uren sinds de laatste reset. Om te resetten, houdt u dezelfde toets 5 seconden ingedrukt.

Hoe schakel ik naar handmatige modus (vaste temperatuur)?

Druk op MODE tot de wijzer onder Manu staat. Gebruik + of - om de gewenste temperatuur in te stellen (van 5 tot 30 °C). Om terug te keren naar de automatische modus, drukt u nogmaals op MODE en plaatst u de wijzer onder Auto.

Hoe wijzig ik tijdelijk de temperatuur in de automatische modus?

In automatische modus (Auto) gebruikt u de toetsen + (verhogen) of - (verlagen) om de temperatuur te wijzigen. De niveau-indicator (comfort/economisch) knippert. Deze wijziging blijft actief tot de volgende geplande programmawijziging. Om te annuleren, drukt u op MODE en plaatst u de wijzer terug onder Auto.

GEBRUIKSAANWIJZING EXABOX SAUNIER DUVAL

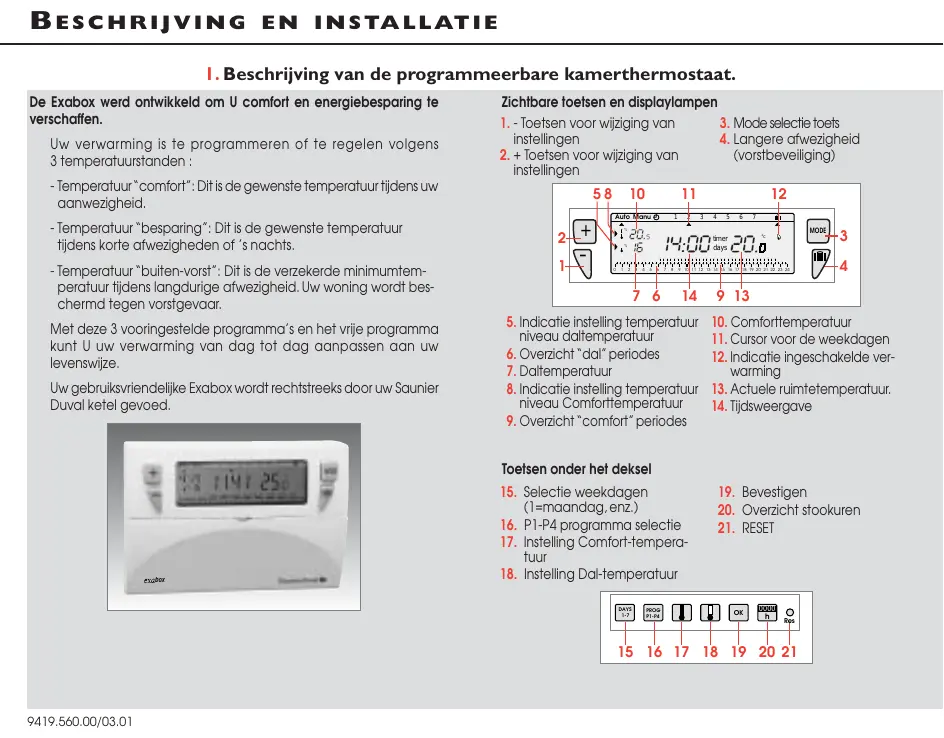

I. Beschrijving van de programmeerbare kamerthermostaat.

De Exabox werd ontwikkeld om U comfort en energiebesparing te verschaffen.

Uw verwarming is te programmeren of te regelen volgens 3 temperatuurstanden :

• Temperatuur "comfort": Dit is de gewenste temperatuur tijdens uw aanwezigheid.
• Temperatuur "besparing": Dit is de gewenste temperatuur tijdens korte afwezigheden of 's nachts.
• Temperatuur "buiten-vorst": Dit is de verzekerde minimumtemperatuur tijdens langdurige afwezigheid. Uw woning wordt beschermd tegen vorstgevaar.

Met deze 3 vooringestelde programma's en het vrije programma kunt U uw verwarming van dag tot dag aanpassen aan uw levenswijze.

Uw gebruiksvriendelijke Exabox wordt rechtstreeks door uw Saunier Duval ketel gevoed.

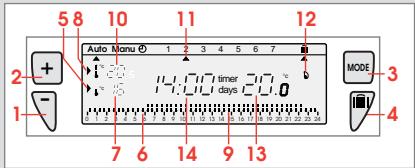

Zichtbare toetsen en displaylampen

1. • Toetsen voor wijziging van instellingen
2. • Toetsen voor wijziging van instellingen

3. Mode selectie toets

4. Langere afwezigheid (vorstbeveiliging)

1. Indicatie instelling temperatuur niveau daltemperatuur
2. Overzicht "dal" periods
3. Daltemperatuur
4. Indicatie instelling temperatuur niveau Comforttemperatuur

5. Overzicht "comfort" periods

6. Comforttemperatuur

7. Cursor voor de weekdagen
8. Indicatie ingeschakelde verwarming
9. Actuele ruimtetemperatuur.
10. Tijdsweergave

Toetsen onder het deksel

1. Selectie weekdagen (1=maandag, enz.)
2. P1-P4 programma selectie
3. Instelling Comfort-temperatuur

4. Instelling Dal-temperatuur

5. Bevestigen

6. Overzicht stookuren
7. RESET

2. Installatie van de programmeerbare kamerthermostaat

De Exabox moet geïnstalleerd worden op ongeveer 1,50m van de grond, op een binnenmuur, beschut tegen directe zonnebestraling en elke warmtebron zoals televisie, lamp, luchtstroom, enz ...

De kap neerlaten, de schroef Alosschroeven.

Het voetstuk op de muur bevestigen

en het apparaat volgens onderstaand schema aansluiten.

Configuratie van het toestel.

Plaats de schakelaar op "Battery ON" om de geheugenbatterij in gebruik te nemen.

Selecteer de voorgeregistreerde verwarmingsprogramma's volgens van uw geografische situatie: variant Noord of variant Zuid (zie hoofdstuk 6. Programmering).

Klik de programmeerbare kamerthermostaat vast.

Draai de schroeven weer vast en sluit het deksel.

Uw Exabox werkt rechtstreeks met uw Saunier Duval ketel. Met gedoof-de ketel of in de " zomer " stand is uw Exabox uitgeschakeld en wordt alleen de kamertemperatuur aangegeven. De hele programmering blijft in het geheugen staan.

Uw Exabox wordt automatisch ingeschakeld als uw ketel in de stand " verwarming " wordt geplaatst.

Voor de eerste inbedrijfstelling en programmering moet u het deksel naar beneden klappen en met de punt van een balpen de toets "reset" indrukken.

Dit is de eerste inwerkingstelling op de toets RESET drukken.

De aanduidingen 12:00 en de aan-wijzer onder dag 1 (maandag) knipperen.

1. Stel het uur in met de toetsen / (aanhoudend drukken op de toets versnelt het doorlopen van het uur).
2. Regel de huidige daginstelling door opeenvolgend op de toets 1-7, te drukken, de aanwijzer verschijnt onder de overeenstemmende dag (1= maandag, 2 = Ddinsdag, enz.).
3. Valideer met de toets OK
4. wenst het uur of de dag te veranderen:

druk op de toets Mode

tot de aanwijzer

▲ onder het klokteken verschijnt en gate werk eschreven in de punten field 1,2 en 3

5. Wijziging van de vooringestelde temperaturen

Instelling van de "comfort" temperatuur.

Open het deksel

Druk op

en op

of

tot de gewenste temperatuur wordt verkregen.

Valideer met de toets

Instelling van de " besparing " temperatuur.

Druk op

en op

of

tot de gewenste temperatuur wordt verkregen.

Valideer met de toets

NB. De temperatuur kan in stappen van 0,5°C worden ingesteld tussen 5 en 30°C.

6. Programming

eschikt over 4 programma's om uw week te programmeren :

P1, P2 en P3 zijn vooringesteld en niet veranderbaar.

P4 iis vrij, U kunt een persoonlijk programma instellen verschillend voor elke dag van de week.

De voorgeregistreerde programma's P1, P2 en P3 bestaan in 2 varianten:

NOORD

P1 = Comforttemperatuur van 6u tot 23u.

Besparingstemperatuur van 23u tot 6u.

P2 = Comforttemperatuur van 6 tot 8u30 en van 16u30 tot 23u00.

Besparingstemperatuur van 8u30 tot 16u30 en van 23u00 tot 6u00.

P3 = Comforttemperatuur van 6u tot 8u30, van 11u30 tot 13u30 en van 16u30 tot 23u00.

Besparingstemperatuur van 8u30 tot 11u30, van 13u30 tot 16u30 en van 23u00 tot 6u00.

P4 = In het vrije programma kunt U 3 perioden op comfort en besparings- temperatuur instellen en dit voor elke dag van de week.

ZUID

P1 = Comforttemperatuur van 7u00 tot 23u00.

Besparingstemperatuur van 23u00 tot 7u00.

P2 = Comforttemperatuur van 7u00 tot 9u00 en van 18u00 tot 23u00. Besparingstemperatuur van 9u00 tot 18u00 en van 23u00 tot 7u00.

P3 = Comforttemperatuur van 7u00 tot 9u00, van 13u00 tot 15u00 en van 18u00 tot 23u00.

Besparingstemperatuur van 9u00 tot 13u00, van 15u00 tot 18u00 en van 23u00 tot 7u00.

P4 = vrije programma

Belangrijk: Voor de omschakeling tussen variant Noord en variant Zuid van de voorgeregistreerde programma's: het toestel uit de houder nemen en de minischakelaar Noord/Zuid gebruiken.

Weekprogrammering op basis van de voorgeregistreerde programma's P1, P2 of P3.

1. Druk op de toets

om in de programmerings-stand te komen..

1. Druk op de toets

tot de aanwijzer s verschijnt onder de dag die U wenst te programmeren.

1. Druk op de toets

tot het programmanummer knippert rechts op het scherm.

1. Druk op de toetsr

om te valideren,

de volgende dag wordt U automatisch voorgesteld

7. Programmering van programma P4

Programmeer zelf volgens uw behoeften.

Dit programma P4 kan voor elke dag van de week anders zijn.

1. Druk op de toets

PROG P1-P4

om in de programmerings-stand te komen.

1. Druk op de toets

DAYS 1-7

tot de aanwijzer s verschijnt onder de dag die U wenst te programmeren.

1. Druk op de toets

PROG P1-P4

tot het programmanummer P4 knippert.

Op het display verschijnt 0u00 en het eerste markeringsteken knippert op het 24-urenprofiel.

De cursor onderaan knippert van 0u00 tot 0u30

Druk op

om de verlaagde temperatuur te krijgen.

of

Druk op

om de comfort temperatuur te krijgen.

...

U wenst bijvoorbeeld de comfort temperatuur van 7h30 tot 9h30 en 19h00 tot 23h00.

Druk meerdere malen op de toets

om het tijdstip 7h30 te bekomen

Druk meerdere malen op de toets

om het tijdstip 9h30 te bekomen

Druk meerdere malen op de toets

om het tijdstip 19h00 te bekomen

Druk meerdere malen op de toets

om het tijdstip 23h00 te bekomen

Druk op

om de hele programmering te bevestigen.

U heeft de comfort temperatuur geprogrammeerd van 7h30 tot 9h30 en 19h00 tot 23h00.

8. Programmalezing

Vanuit de stand "Auto"

de dag selecteren van 1 tot 7 en uw programma controleren op de 24u-balk onderaan het beeldscherm.

om terug te komen op de automatische stand.

De automatische stand "auto".

Op de automatische stand, Auto zal de Exabox zich aanpassen aan uw levensritme door de bewerkstelliging van het/de door U uitge-kozen programma ('s).

De terugzetting op de automatische stand wordt verkregen door op de toets "MODE" te drukken tot de aanwijzer onder quote "Auto" verschijnt.

9. Tijdelike Temperatuurwijziging

Met deze handige functie kan U op automatische stand de omgevingstemperatuur tijdelijk wijzigen.

- Om de temperatuur te verhogen

- Om de temperatuur te verlagen

De aanwijzer van de temperatuur van toepassing (comfort of besparing) begint te knipperen.

Deze wijziging zal ophouden bij de volgende verandering van de geprogrammeerde temperatuur.

Om terug te komen op het aanvankelijke programma

en de aanwijzer onder "Auto" plaatsen.

De aanwijzer van de temperatuur van toepassing (comfort of besparing) houdt op met knipperen, wat het einde van de tijdelijke wijziging betekent.

10. Permanente temperatuurwijziging

II. Telling van de bedrijfsuren

Om een permanente temperatuur in de woning te houden (regelbaar van 5°C tot 30°C), zonder rekening te houden met de programmering.

1. Druk op de toets

MODE

om de aanwijzer s onder "Manu" te plaatsen.

1. Druk op

of

om de gewenste temperatuur te regelen.

Om de stand "Manu" te verlaten,

op

drukken

en de aanwijzer onder "Auto" herplaatsen

Telling van de bedrijfsuren

Met deze functie kunt u het aantal bedrijfsuren van uw ketel sinds de laatste reset opvragen.

Druk op

om het aantal bedrijfsuren sinds de laatste reset op te vragen.

Druk 5 seconden op

om de teller terug te stellen.

12. Lange afwezigheid, vankantie

Lange afwezigheid, vankantie

Deze stand beschut uw woning tegen vorstgevaar door een regelbare minumtemperatuur in uw woning te verzekeren gedurende uw afwezigheid (1 tot 99 dagen).

U kunt de duur van uw afwezigheid programmeren om een verhoging van de temperatuur tegen uw terugkeer te voorzien.

1. Druk op de toets

1. Met de toetsen

en

De duur van uw afwezigheid in aantal dagen (1 tot 99) in-stellen de huidige dag telt voor 1.

1. Valideer met de toets

1. Met de toetsen

en

de gewenste temperatuurhoogte tijdens uw afwezigheid instellen.

1. Valideer met de de toets

Blijf in deze stand

Om te annuleren en terug te komen op de automatische stand op

drukken.
