EXABOX - Thermostat d'ambiance SAUNIER DUVAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance programmable
Marque	Saunier Duval
Modèle	EXABOX (Exabox 7J)
Alimentation	Via liaison chaudière Saunier Duval + pile de sauvegarde (8 ans de réserve)
Plage de réglage température confort	+5 °C à +30 °C
Plage de réglage température économique	+5 °C à +30 °C
Plage de réglage température vacances (hors-gel)	+5 °C à +30 °C
Plage d'affichage température ambiante	0 °C à +40 °C
Différentiel statique	< 0,3 °C
Température de fonctionnement	-10 °C à +50 °C
Température de stockage	-20 °C à +65 °C
Humidité maximale	90 % à 25 °C
Indice de protection	IP30
Classe d'isolation	II
Programmes préenregistrés	P1, P2, P3 (variantes Nord et Sud) + P4 libre
Nombre de périodes par jour (P4)	Jusqu'à 3 périodes confort + 3 périodes économiques
Mode vacances	Programmable de 1 à 99 jours avec température réglable
Compteur horaire	Affichage et remise à zéro des heures de fonctionnement de la chaudière
Dimensions (estimées)	Environ 120 x 80 x 30 mm
Poids (estimé)	Environ 150 g
Entretien	Nettoyer avec un chiffon doux et sec; ne pas utiliser de produits chimiques
Installation	Sur mur intérieur, à 1,50 m du sol, à l'abri des sources de chaleur
Fonctions de sécurité	Protection hors-gel intégrée, température minimale assurée

FOIRE AUX QUESTIONS - EXABOX SAUNIER DUVAL

Comment régler l'heure et le jour sur l'Exabox ?

Après une réinitialisation (appui sur Reset), l'heure et le jour clignotent. Utilisez les touches + et - pour régler l'heure (appui long pour accélérer), et la touche DAYS 1-7 pour sélectionner le jour (1 = lundi). Validez avec OK.

Comment modifier les températures confort et économique ?

Ouvrez le capot. Pour la température confort, appuyez sur la touche 17 (thermomètre confort) puis réglez avec + ou - (de 5 à 30 °C par pas de 0,5°C). Validez avec OK. Procédez de même pour la température économique avec la touche 15 (thermomètre économique).

Quels sont les programmes préenregistrés disponibles ?

L'Exabox propose 3 programmes fixes (P1, P2, P3) en deux variantes : Nord et Sud. P1 : confort en continu de 6h à 23h (Nord) ou 7h à 23h (Sud). P2 : confort le matin et le soir. P3 : confort en trois périodes. Le programme P4 est libre et personnalisable.

Comment programmer le programme libre P4 ?

En mode programmation (touche PROG P1-P4), sélectionnez le jour avec DAYS 1-7, puis choisissez P4. L'écran affiche 0h00. Utilisez + ou - pour définir les horaires de changement de température : appuyez sur + pour confort, sur - pour économique. Validez chaque palier. À la fin, appuyez longuement sur OK pour sauvegarder.

Comment utiliser le mode vacances (absence prolongée) ?

Appuyez sur la touche MODE jusqu'à afficher le symbole 'vacances'. Réglez la durée (1 à 99 jours) avec +/- et validez avec OK. Réglez ensuite la température souhaitée pendant l'absence (hors-gel) et validez. L'appareil reviendra automatiquement en mode programmé à la fin de la période.

Comment réinitialiser l'Exabox ?

Ouvrez le capot et, à l'aide d'une pointe de stylo, appuyez sur le bouton Reset (situé à côté des touches). L'écran affichera 12:00 et le jour clignotera. Vous devrez alors reconfigurer l'heure, le jour et les températures.

Que faire si l'écran reste éteint ?

Vérifiez que la chaudière est allumée en mode chauffage (l'Exabox est alimenté par la chaudière). Si la chaudière est en mode été ou éteinte, l'écran n'affiche que la température ambiante. Assurez-vous également que le commutateur Battery ON est en position ON pour activer la pile de sauvegarde.

Comment consulter le nombre d'heures de fonctionnement de la chaudière ?

Appuyez sur la touche 20 (compteur horaire) sous le capot. L'écran affiche le nombre d'heures depuis la dernière remise à zéro. Pour remettre à zéro, maintenez la même touche enfoncée pendant 5 secondes.

Comment passer en mode manuel (température fixe) ?

Appuyez sur MODE jusqu'à ce que le pointeur soit sous Manu. Utilisez + ou - pour régler la température souhaitée (de 5 à 30 °C). Pour revenir au mode automatique, appuyez à nouveau sur MODE et placez le pointeur sous Auto.

Comment changer temporairement la température en mode automatique ?

En mode automatique (Auto), utilisez les touches + (pour augmenter) ou - (pour diminuer) pour modifier la température. L'indicateur de niveau (confort/économique) clignote. Cette modification reste active jusqu'au prochain changement de programme prévu. Pour annuler, appuyez sur MODE et replacez le pointeur sous Auto.

MODE D'EMPLOI EXABOX SAUNIER DUVAL

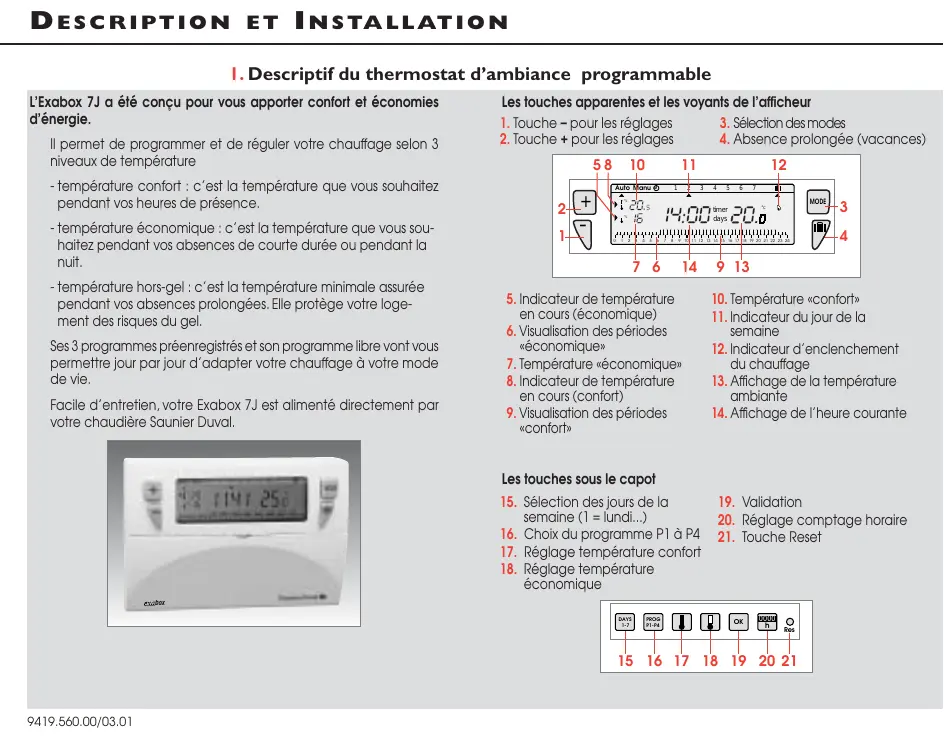

I. Descriptif du thermostat d'ambiance programmable

L'Exabox 7J a été conçu pour vous apporter confort et économies d'énergie.

Il permet de programmer et de réguler votre chauffage selon 3 niveaux de température

• température confort : c'est la température que vous souhaitez pendant vos heures de présence.
• température économique : c'est la température que vous souhaitez pendant vos absences de courte durée ou pendant la nuit.
• température hors-gel : c'est la température minimale assurée pendant vos absences prolongées. Elle protège votre logement des risques du gel.

Ses 3 programmes préenregistrés et son programme libre vont vous permettre jour par jour d'adapter votre chauffage à votre mode de vie.

Facile d'entretien, votre Exabox 7J est alimenté directement par votre chaudière Saunier Duval.

Les touches apparentes et les voyants de l'afficheur

1. Touche – pour les réglages

2. Touche + pour les réglages

3. Sélection des modes

4. Absence prolongée (vacances)

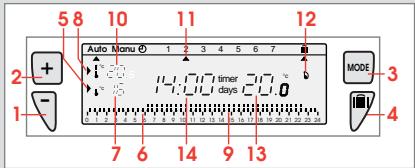

1. Indicateur de température en cours (économique)
2. Visualisation des périodes «économique»
3. Température «économique»
4. Indicateur de température en cours (confort)

5. Visualisation des périodes «confort»

6. Température «confort»

7. Indicateur du jour de la semaine
8. Indicateur d'enclenchement du chauffage
9. Affichage de la température ambiante
10. Affichage de l'heure courante

Les touches sous le capot

1. Sélection des jours de la semaine (1 = lundi...)
2. Choix du programme P1 à P4
3. Réglage température confort

4. Réglage température économique

5. Validation

6. Réglage comptage horaire
7. Touche Reset

2. Pose du thermostat d'ambiance programmable

L'Exabox 7J doit être installé à environ 1,50 m du sol, sur un mur intérieur, à l'abri du rayonnement solaire et de toute source de chaleur telle que : téléviseur, lampe, courant d'air, etc...

Ouvrez le capot et dévissez la vis

Fixez la plaque sur le mur.

Raccordez l'appareil suivant le schéma ci-dessous.

Configurez l'appareil.

Positionnez le commutateur sur «Battery ON pour mettre en service la pile de sauvegarde

En fonction de votre situation géographique, sélectionnez les programmes de chauffage pré-enregistrés variante Nord ou variante Sud (vour chapitre 6. Programmation).

Accrochez puis clipsez le thermostat d'ambiance programmable.

Revissez la vis puis refermez le capot.

Votre Exabox 7J fonctionne en liaison directe avec votre chaudière Saunier Duval. Lorsque votre chaudière est éteinte ou en position «été», votre Exabox 7J est éteint et n'affiche que la température ambiante. Toute votre programmation est en mémoire.

Votre Exabox 7J se mettra en marche automatiquement lorsque vous mettrez votre chaudière en position « chauffage ».

A la première mise en service, avant de commencer la programmation de votre appareil, veuillez abaisser le capot et appuyez sur la touche reset à l'aide d'une pointe de stylo.

Caractéristiques techniques.

• plage de réglage de la température confort : +5 à +30°C
• plage de réglage de la température réduite : +5 à +30°C
• plage de réglage de la température vacances : +5 à +30°C
• plage d'affichage de la température ambiante : 0°C à +40°C
• différentiel statique <0.3°C
• alimentation : via la liaison qui relie l'exabox 7J à la chaudière
• réserve de marche : 8 ans
• température de fonctionnement : -10 à +50°C
• température de stockage : -20°C à +65°C
• hygrométrie : 90% max à 25°C
• degré de protection : IP30
• classe d'isolation II

4. Réglage de l'heure

Réglage de l'heure

C'est la première mise en service, vous venez d'appuyer sur la touche reset.

Les inscriptions 12:00 et le pointeur sous le jour 1 (lundi) clignotent.

1. Mettez à l'heure par les touches longé sur la touche accélère le défilement de l'heure).

(un appui pro-

1. Réglez le jour actuel par appuis successifs sur la touche 1-7, un pointeur apparaît sous le jour correspondant (1 = Lundi, 2 = Mardi, etc..).
2. Validez avec la touche OK
3. Vous souhaitez modifier l'heure ou le jour :

appuyez sur la touche MODE

jusqu'à l'apparition du pointeur der comme ci-dessus aux points

sous le sigle horloge et procé- 1,2 et 3.

DAYS 1-7

5. Modification des températures pré-réglées

Pour régler la température Confort.

ouvrez le capot

Appuyez sur

et appuyez sur

ou

jusqu'a ce que vous obteniez la température désirée.

Appuyez sur

pour valider

Pour régler la température Réduit.

Appuyez sur

et appuyez sur

ou

jusqu'a ce que vous obteniez la température désirée.

Appuyez sur

pour valider

NB. La température est réglable de 5°C à 30°C par pas de 0,5°C.

6. Programmation

Pour programmer votre semaine vous diposez de 4 programmes :

P1, P2, P3 qui sont préenregistrés et non modifiables.

P4 qui est libre, vous permet de créer un programme personnalisé et différent pour chaque jour de la semaine.

Les programmes pré-enregistrés P1, P2 et P3 existent en 2 variantes :

NORD

P1 = Température confort de 6h à 23h

Température économique de 23h à 6h.

P2 = Température confort de 6h à 8h30 et de 16h30 à 23h00

Température économique de 8h30 à 16h30 et de 23h00 à 6h00.

P3 = Température confort de 6h à 8h30 de 11h30 à 13h30 et de 16h30 à 23h00

Température économique de 8h30 à 11h30 de 13h30 à 16h30 et de 23h00 à 6h00.

P4 = Programme libre vous permettant de créer 3 périodes en température confort et 3 périodes en température économique et ceci pour chaque jour de la semaine.

SUD

P1 = Température confort de 7h à 23h

Température économique de 23h à 7h.

P2 = Température confort de 7h à 9h00 et de 18h00 à 23h00

Température économique de 9h00 à 18h00 et de 23h00 à 7h00.

P3 = Température confort de 7h à 9h00 de 13h00 à 15h00 et de 18h00 à 23h00

Température économique de 9h00 à 13h00, de 15h00 à 18h00 et de 23h00 à 7h00.

P4 = Programme libre.

Important : pour basculer les programmes pré-enregistrés de la variante Nord à la vaiante Sud ou vice versa, démontez l'appareil de son socle et utilisez le mini-interrupteur Nord/Sud

Pour programmer votre semaine sur la base des programmes pré-enregistrés P1, P2 ou P3.

1. Appuyer sur

PROG P1-P4

pour passer en mode programmation.

1. Appuyer sur

DAYS 1-7

jusqu'à l'apparition du pointeur sous le jour que vous souhaitez programmer.

1. Appuyer sur

PROG P1-P4

jusqu'à afficher le programme que vous souhaitez appliquer à ce jour.

1. Appuyer sur

OK

pour valider.

Le jour suivant vous est automatiquement proposé.

7. Programmation du programme P4

Programmez vous-même en fonction de vos besoins.

Ce programme P4 peut être différent pour chaque jour de la semaine.

1. Appuyer sur

PROG

P1-P4

pour passer en mode programmation.

1. Appuyer sur

DAYS

1-7

jusqu'à l'apparition du pointeur sous le jour que vous souhaitez programmer.

1. Appuyer sur

PROG

P1-P4

jusqu'à afficher le programme P4.

Votre afficheur indique 0h00 et le premier thermomètre clignote sur le profil de 24h.

Le curseur du bas clignote de 0h00 à 0h30.

Appuyez sur

pour avoir la température réduit

ou

Appuyez sur

pour avoir la température confort.

...

Par exemple, vous désirez avoir la température confort de 7h30 à 9h30 puis de 19h00 à 23h00.

Appuyez sur

Plusieurs fois pour obtenir l'horaire 7h30.

Appuyez sur

Plusieurs fois pour obtenir l'horaire 9h30.

Appuyez sur

Plusieurs fois pour obtenir l'horaire 19h00.

Appuyez sur

Plusieurs fois pour obtenir l'horaire 23h00

Pour valider toute la programmation :

appuyez sur

Vous avez programmé la température confort de 7h30 à 9h30 puis de 19h00 à 23h00.

8. Lecture des programmes

Depuis le mode auto

sélectionnez le jour de 1 à 7 et vérifier le programme sur le profil de 24h en bas de l'afficheur.

pour revenir en mode automatique.

Le mode automatique « auto ».

En mode automatique, Auto I votre Exabox 7J s'adapte à votre rythme de vie en réalisant le ou les programmes que vous avez choisis.

Le passage en mode automatique se fait en appuyant sur la touche MODE jusqu'à l'apparition du pointeur sous «auto».

9. Changement temporaire de la consigne

En mode automatique, cette fonction très pratique vous permet de modifier temporairement la température ambiante.

- pour augmenter la température,

- pour abaisser la température,

L'indicateur du niveau de température en cours (confort ou économique) se met à clignoter.

Cette modification prendra fin lors du prochain changement de température programmée.

Pour revenir au programme initial,

et replacez le pointeur sous « auto ».

L'arrêt du clignotement de l'indicateur du niveau de température en cours (confort ou économique) marque la fin de la modification temporaire.

1. Changement permanent de la température
   II. Comptage des heures de fonctionnement

Pour maintenir une température permanente dans votre logement (réglable de 5°C à 30°C) sans tenir compte d'aucune programmation.

1. appuyer sur

pour positionner le pointeur sous Manu.

1. appuyez sur

pour régler la température souhaitée.

Pour quitter le mode MANU,

appuyer sur

et repositionner le pointeur sous auto.

Comptage des heures de fonctionnement.

Cette fonction vous permet de connaître le nombre d'heures de fonctionnement de votre chaudière depuis la dernière remise à zéro.

Appuyez sur

pour connaître le nombre d'heures de fonctionnement depuis la dernière remise à zéro.

Appuyez sur

pendant 5 sec. pour remettre le compteur à zéro.

12. Mode absences prolongées, vacances

Mode absences prolongées, vacances

Ce mode met votre logement à l'abri des risques du gel en maintenant une température minimum réglable dans votre logement durant vos absences (de 1 à 99 jours).

Vous pouvez programmer la durée de votre absence pour prévoir la remontée en température de votre logement à votre retour.

1. appuyer sur

1. appuyez sur

pour régler la durée de votre absence en jours (de 1 à 99 jours). La journée en cours compte pour 1.

1. Validez avec

1. appuyez sur

pour régler le niveau de température souhaité pendant votre absence

1. Validez avec

Restez dans ce mode.

Pour annuler le programme vacances et revenir en mode automatique, appuyer sur MODE.
