EXABOX - Termostato de ambiente SAUNIER DUVAL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Termostato ambiente programable
Marca	Saunier Duval
Modelo	EXABOX (Exabox 7J)
Alimentación	A través de la conexión de la caldera Saunier Duval + pila de respaldo (8 años de reserva)
Rango de ajuste temperatura confort	+5 °C a +30 °C
Rango de ajuste temperatura económica	+5 °C a +30 °C
Rango de ajuste temperatura vacaciones (antiheladas)	+5 °C a +30 °C
Rango de visualización temperatura ambiente	0 °C a +40 °C
Diferencial estático	< 0,3 °C
Temperatura de funcionamiento	-10 °C a +50 °C
Temperatura de almacenamiento	-20 °C a +65 °C
Humedad máxima	90 % a 25 °C
Índice de protección	IP30
Clase de aislamiento	II
Programas preprogramados	P1, P2, P3 (variantes Norte y Sur) + P4 libre
Número de periodos por día (P4)	Hasta 3 periodos confort + 3 periodos económicos
Modo vacaciones	Programable de 1 a 99 días con temperatura ajustable
Contador horario	Visualización y puesta a cero de las horas de funcionamiento de la caldera
Dimensiones (estimadas)	Aproximadamente 120 x 80 x 30 mm
Peso (estimado)	Aproximadamente 150 g
Mantenimiento	Limpiar con un paño suave y seco; no usar productos químicos
Instalación	En pared interior, a 1,50 m del suelo, protegido de fuentes de calor
Funciones de seguridad	Protección antiheladas integrada, temperatura mínima asegurada

Preguntas frecuentes - EXABOX SAUNIER DUVAL

¿Cómo ajustar la hora y el día en el Exabox?

Después de un reinicio (presionar Reset), la hora y el día parpadean. Use las teclas + y - para ajustar la hora (presión prolongada para acelerar), y la tecla DAYS 1-7 para seleccionar el día (1 = lunes). Confirme con OK.

¿Cómo modificar las temperaturas confort y económica?

Abra la tapa. Para la temperatura confort, presione la tecla 17 (termómetro confort) luego ajuste con + o - (de 5 a 30 °C en pasos de 0,5°C). Confirme con OK. Proceda igual para la temperatura económica con la tecla 15 (termómetro económico).

¿Cuáles son los programas preprogramados disponibles?

El Exabox ofrece 3 programas fijos (P1, P2, P3) en dos variantes: Norte y Sur. P1: confort continuo de 6h a 23h (Norte) o 7h a 23h (Sur). P2: confort por la mañana y por la noche. P3: confort en tres periodos. El programa P4 es libre y personalizable.

¿Cómo programar el programa libre P4?

En modo programación (tecla PROG P1-P4), seleccione el día con DAYS 1-7, luego elija P4. La pantalla muestra 0h00. Use + o - para definir los horarios de cambio de temperatura: presione + para confort, - para económico. Confirme cada escalón. Al final, presione prolongadamente OK para guardar.

¿Cómo usar el modo vacaciones (ausencia prolongada)?

Presione la tecla MODE hasta que aparezca el símbolo 'vacaciones'. Ajuste la duración (1 a 99 días) con +/- y confirme con OK. Luego ajuste la temperatura deseada durante la ausencia (antiheladas) y confirme. El dispositivo volverá automáticamente al modo programado al final del período.

¿Cómo reiniciar el Exabox?

Abra la tapa y, con la punta de un bolígrafo, presione el botón Reset (ubicado junto a las teclas). La pantalla mostrará 12:00 y el día parpadeará. Deberá reconfigurar la hora, el día y las temperaturas.

¿Qué hacer si la pantalla permanece apagada?

Verifique que la caldera esté encendida en modo calefacción (el Exabox se alimenta de la caldera). Si la caldera está en modo verano o apagada, la pantalla solo muestra la temperatura ambiente. Asegúrese también de que el interruptor Battery ON esté en posición ON para activar la pila de respaldo.

¿Cómo consultar el número de horas de funcionamiento de la caldera?

Presione la tecla 20 (contador horario) debajo de la tapa. La pantalla muestra el número de horas desde el último reinicio. Para poner a cero, mantenga presionada la misma tecla durante 5 segundos.

¿Cómo cambiar al modo manual (temperatura fija)?

Presione MODE hasta que el puntero esté debajo de Manu. Use + o - para ajustar la temperatura deseada (de 5 a 30 °C). Para volver al modo automático, presione nuevamente MODE y coloque el puntero debajo de Auto.

¿Cómo cambiar temporalmente la temperatura en modo automático?

En modo automático (Auto), use las teclas + (para aumentar) o - (para disminuir) para modificar la temperatura. El indicador de nivel (confort/económico) parpadea. Esta modificación permanece activa hasta el próximo cambio de programa previsto. Para cancelar, presione MODE y vuelva a colocar el puntero debajo de Auto.

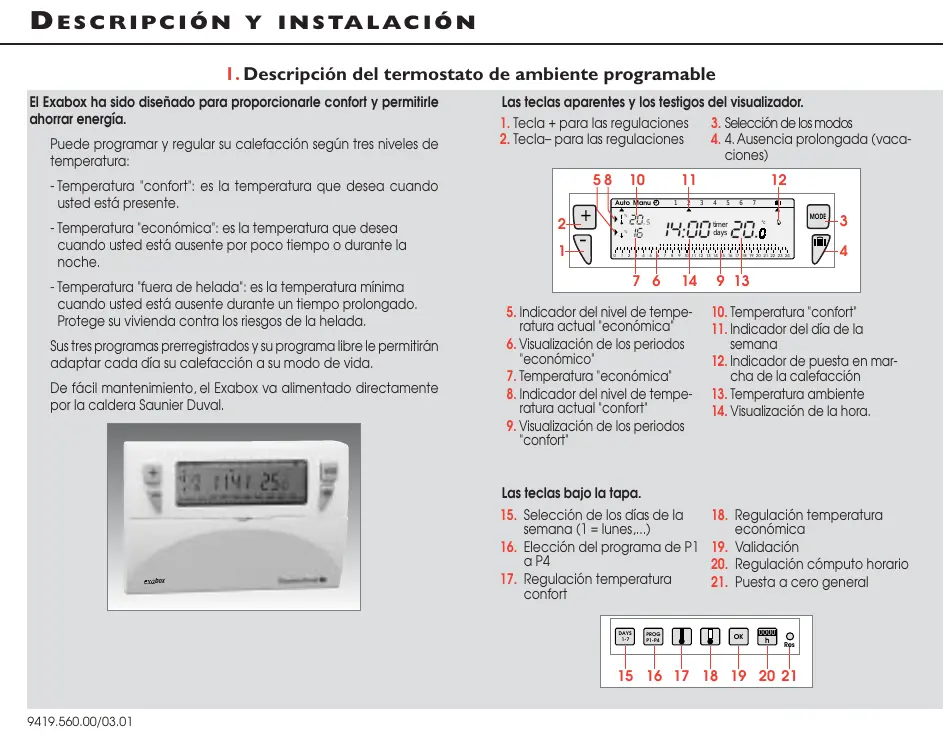

MANUAL DE USUARIO EXABOX SAUNIER DUVAL

I. Descripción del termostato de ambiente programable

El Exabox ha sido diseñado para proporcionarle confort y permitirle ahorrar energía.

Puede programar y regular su calefacción según tres niveles de temperatura:

• Temperatura "confort": es la temperatura que desea cuando usted está presente.
• Temperatura "económica": es la temperatura que desea cuando usted está ausente por poco tiempo o durante la noche.
• Temperatura "fuera de helada": es la temperatura mínima cuando usted está ausente durante un tiempo prolongado. Protege su vivienda contra los riesgos de la helada.

Sus tres programas prerregistrados y su programa libre le permitirán adaptar cada día su calefacción a su modo de vida.

De fácil mantenimiento, el Exabox va alimentado directamente por la caldera Saunier Duval.

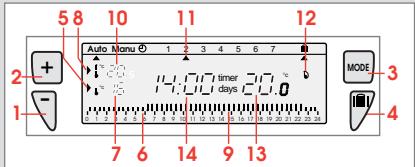

Las teclas aparentes y los testigos del visualizador.

1. Tecla + para las regulaciones

2. Tecla- para las regulaciones

3. Selección de los modos

4. 1. Ausencia prolongada (vacaciones)

1. Indicador del nivel de temperatura actual "económica"
2. Visualización de los periodos "económico"
3. Temperatura "económica"
4. Indicador del nivel de temperatura actual "confort"

5. Visualización de los periodos "confort"

6. Temperatura "confort"

7. Indicador del día de la semana
8. Indicador de puesta en marcha de la calefacción
9. Temperatura ambiente
10. Visualización de la hora.

Las teclas bajo la tapa.

1. Selección de los días de la semana (1 = lunes,...)
2. Elección del programa de P1 a P4

3. Regulación temperatura confort

4. Regulación temperatura económica

5. Validación
6. Regulación cómputo horario
7. Puesta a cero general

2. Instalación del termostato de ambiente programable

El Exabox debe ser instalado aproximadamente a 1,50 m del suelo, en una pared interior, protegido de la radiación solar directa y de toda fuente de calor, como: televisor, lámpara, corriente de aire, etc.

Baje la tapa y desenrosque el tornillo

Conecte el aparato según el siguiente esquema.

Coloque el conmutador en la posición "Battery ON" para activar la pila de salvaguarda.

Según su localización geográfica, seleccione los programas de calefacción preregistrados variante Norte o variante Sur (ver el capítulo 6. Programación).

Cuelgue y cierre el termostato de ambiente programable.

Apriete el tornillo y cierre la tapa.

3. Conexión caldera – Exabox

Liaison chaudière - Exabox 7J

El Exabox funciona en conexión directa con la caldera Saunier Duval. Cuando la caldera se apaga o se coloca en posición "Verano" el Exabox se apaga y visualiza únicamente la temperatura ambiental. Toda la programación se conserva en la memoria.

El Exabox se pone en marcha automáticamente cuando se coloca la caldera en posición "Calefacción".

Durante la primera puesta en servicio, antes de empezar la programación del aparato, baje la tapa y pulse la tecla "Reset" con la punta de un bolígrafo.

Características técnicas.

• Rango regulación temp. confort : + 5 °C a + 30 °C.
• Rango regulación temp. económica : + 5 °C a + 30 °C.
• Rango regulación temp. Fuera de helada : + 5 °C a + 30 °C.
• Gama de visualización de la T °C ambiente : 0 °C a + 40 °C.
• Diferencia estática: . < 0,3 grado.
• Alimentación : vía la conexión que une el Exabox con la caldera
• Reserva de marcha : 8 años.
• Rango de temperatura de trabajo : 0 °C a + 50 °C.
• Temperatura de almacenamiento : -10 °C a + 65 °C.
• Humedad max.: 85% con + 20 °C.
• Grado de protección: . IP30.
• Clase de isolación : II.

4. Puesta en hora

Puesta en hora

Es la primera puesta en servicio. Acaba de pulsar la tecla RESET.

Las inscripciones 12:00 y el apuntador bajo el día 1 (lunes) se encienden intermitentemente.

1. Ponga la hora con las teclas 📄 o √ (si pulsa la tecla de forma prolongada, se acelera el paso de la hora.)
2. Ajuste la fecha actual pulsando sucesivamente la tecla 1-7, aparece un apuntador bajo el día correspondiente (1 = lunes, 2 = martes, etc.).
3. Valide con la tecla OK
4. Si desea modificar la hora o el día,

pulse la tecla "MODE"

MODE

hasta que aparezca el apuntador como en los puntos 1,2 y 3.

sbajo la sigla reloj, y proceda

5. Modificación de las temperaturas preajustadas

Para ajustar la temperatura de confort

Abra la tapa

Pulse primero la tecla

y luego las teclas

hasta que se obtenga la temperatura deseada.

Valide con

Para ajustar la temperatura de económica

Pulse primero la tecla

y luego las teclas

hasta que se obtenga la temperatura deseada.

Valide con

OK

N.B.: La temperatura se puede ajustar entre 5 y 30°C por pasos de 0,5°C.

6. Programación

Para programar su semana, dispone de 4 programas:

P1, P2, P3 que están prerregistrados y no son modificables.

P4 que es libre, y le permite crear un programa personalizado y diferente para cada día de la semana.

Los programas preregistrados P1, P2 y P3 existen en 2 variantes:

NORTE

P1 = Temperatura confort de 6 a 23 h.

Temperatura económica de 23 a 6 h.

P2 = Temperatura confort de 6 a 8,30 h y de 16,30 a 23 h.

Temperatura económica de 8,30 a 16,30 h y de 23 a 6 h.

P3 = Temperatura confort de 6 a 8,30 h, de 11,30 a 13,30 h, y de 16,30 a 23 h.

Temperatura económica de 8,30 a 11,30 h, de 13,30 a 16,30 h, y de 23 a 6 h.

P4 = Programa libre que le permite crear tres periodos en temperatura confort y otros tres en temperatura económica para cada día de la semana

SUR

P1 = Temperatura confort de 7 a 23 h.

Temperatura económica de 23 a 7 h.

P2 = Temperatura confort de 7 a 9 h y de 18 a 23 h.

Temperatura económica de 9 a 18 h y de 23 a 7 h.

P3 = Temperatura confort de 7 a 9 h, de 13 a 15 h, y de 18 a 23 h.

Temperatura económica de 9 a 13 h, de 15 a 18 h, y de 23 a 7 h.

P4 = Programa libre.

Importante: Para conmutar de la variante Norte a la variante Sur o viceversa descuelgue el aparato de su base y sírvase del miniinterruptor Norte/Sur.

Para programar la semana basándose en los programas preregistrados P1, P2 o P3.

1. Pulse la tecla

PROG P1-P4

para pasar al modo programación.

1. Pulse la tecla

DAYS 1-7

hasta que aparezca el apuntador bajo el día que desea programar.

1. Pulse la tecla

PROG P1-P4

hasta que aparezca intermitentemente el número de programa deseado en la parte derecha de la pantalla.

1. Pulse la tecla

OK

para validar;

el día siguiente le es propuesto automáticamente.

7. Programación del programa P4

Programe usted mismo con arreglo a sus necesidades.

Este programa P4 puede ser diferente para cada día de la semana.

1. Pulse la tecla

PROG P1-P4

para pasar al modo programación.

1. Pulse la tecla

DAYS 1-7

hasta que aparezca el apuntador bajo el día que desea programar.

1. Pulse la tecla

PROG P1-P4

hasta que aparezca intermitentemente el número P4 en la parte derecha de la pantalla

Su visualizador indica 0h00 y el primer termómetro parpadea sobre el perfil de 24 h.

El cursor en la parte inferior parpadea de 0h00 a 0h30

Pulse

para obtener la temperatura confort.

O

Pulse

para obtener la temperatura económica.

...

Por ejemplo: Creación de periodos en temperatura confort : de 7,30 a 9,30 h y de 19 a 23 h.

Pulse la tecla

varias veces para obtener el horario 7h30.

Pulse la tecla

varias veces para obtener el horario 9h30.

Pulse la tecla

varias veces para obtener el horario 19h00.

Pulse la tecla

varias veces para obtener el horario 23h00.

Valide con la tecla

Ha programado la temperatura confort de 7h30 a 9h30 y después de 19h00 a 23h00.

8. Lectura de los programas

Desde el modo "Auto",

seleccione el día de 1 a 7, y verifique su programa en el perfil de 24 h en la parte inferior del visualizador.

para pasar al modo automático

El modo automático

En modo automático, Auto Exabox se adapta a su ritmo de vida, ejecutando el o los programas que haya elegido.

El paso a modo automático se efectúa pulsando la tecla "MODE" hasta que aparezca el apuntador bajo "Auto".

9. Modificacion temporal de la temperatura

En modo automático, esta práctica función le permite modificar temporalmente la temperatura ambiente.

- Para aumentar la temperatura,

- Para reducir la temperatura,

El indicador del nivel de temperatura actual (confort o económica) comienza a parpadear.

Esta modificación finalizará en el siguiente cambio de temperatura programada.

Para volver al programa inicial,

y sitúe el apuntador bajo "Auto".

La parada del parpadeo del indicador de temperatura actual (confort o económica) marca el fin de la modificación temporal.

1. Cambio permanente de temperatura.
   II. Duración de funcionamiento

Para mantener una temperatura permanente (regulable de 5 °C a 30 °C) sin tener que programar.

1. Pulse la tecla

MODE

para situar el apuntador bajo "Manu".

1. Pulse

y vuelva a situar el apuntador bajo "Auto".

Duración de funcionamiento

Esta función permite saber el número de horas de funcionamiento de la caldera desde la última puesta en cero.

Pulsar

para conocer el número de horas de funcionamiento desde la última puesta en cero.

Pulse

durante 5 segundos para poner el contador en cero.

1. Modo ausencia prolongada (vacaciones).

Modo ausencia prolongada (vacaciones)

Este modo evita el riesgo de helada de su vivienda, manteniendo una temperatura mínima regulable durante sus ausencias (de 1 a 99 días). Puede programar el tiempo que vaya a estar ausente, para prever el aumento de temperatura de su vivienda a su regreso.

1. Pulse la tecla

1. Con las teclas

Ajuste la duración de su ausencia en días (de 1 a 99), contando la jornada actual como 1.

1. Valide con la tecla

1. Con las teclas

Regule el nivel de temperatura que desea durante su ausencia.

1. Valide con la tecla

Permanecer en este modo.

Para anular y volver al Modo automático, pulse
