MANUALE UTENTE EXABOX SAUNIER DUVAL

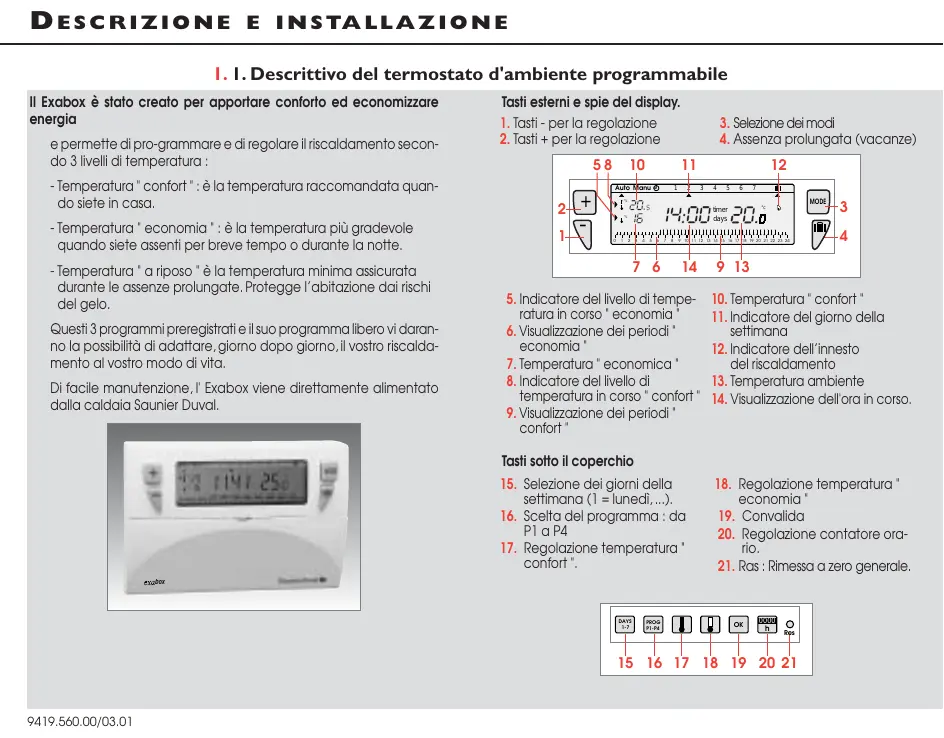

I. I. Descrittivo del termostato d'ambiente programmabile

Il Exabox è stato creato per apportare conforto ed economizzare energia

e permette di pro-grammare e di regolare il riscaldamento secondo 3 livelli di temperatura :

• Temperatura "confort": è la temperatura raccomandata quando siete in casa.
• Temperatura "economia": è la temperatura più gradevole quando siete assenti per breve tempo o durante la notte.
• Temperatura "a riposo" è la temperatura minima assicurata durante le assenze prolungate. Protegge l'abitazione dai rischi del gelo.

Questi 3 programmi preregistrati e il suo programma libero vi daranno la possibilità di adattare, giorno dopo giorno, il vostro riscaldamento al vostro modo di vita.

Di facile manutenzione, l' Exabox viene direttamente alimentato dalla caldaia Saunier Duval.

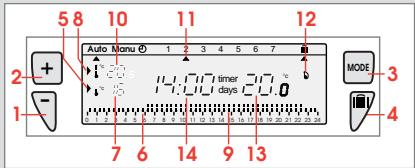

1. Tasti - per la regolazione

2. Tasti + per la regolazione

3. Selezione dei modi

4. Assenza prolungata (vacanze)

5 8 10 11 12 Auto Manu 1 2 3 4 5 6 7 + 1 2 3 4 5 6 7 1 2 3 4 5 6 7 14:00' Time 20.0 14:00' Day 20.0 MODE 3 7 6 14 9 13 1 2 3 4 5 6 7 4

1. Indicatore del livello di temperatura in corso "economia"
2. Visualizzazione dei periodi "economia"
3. Temperatura "economica"
4. Indicatore del livello di temperatura in corso "confort"

5. Visualizzazione dei periodi "confort"

6. Temperatura "confort"

7. Indicatore del giorno della settimana
8. Indicatore dell'innesto del riscaldamento
9. Temperatura ambiente
10. Visualizzazione dell'ora in corso.

Tasti sotto il coperchio

1. Selezione dei giorni della settimana (1 = lunedì, ...).
2. Scelta del programma : da P1 a P4

3. Regolazione temperatura "confort".

4. Regolazione temperatura "economia"

5. Convalida
6. Regolazione contatore orario.
7. Ras : Rimessa a zero generale.

DAYS 1-7 PROG P1-P4 16 17 18 OK 0000 h Res 15 16 20 21

2. Posa del termostato d'ambiente programmabile

Il Exabox deve essere installato a 1,50 m dal suolo su un muro interno al riparo dai raggi diretti del sole o da ogni fonte di calore come televisore, lampade, correnti d'aria, ecc.

Abbassare il coperchio e svitare la vite

Fissare il basamento al muro

Raccordare l'apparecchio secondo lo schema qui sotto :

Configurare l'apparecchio.

Posizionare il commutatore su "Battery ON" per mettere in servizio la pila di scorta

In funzione della vostra posizione geografica, selezionate i programmi di riscaldamento preregistrati: variante Nord o variante Sud (vedi capitolo 6. Programmazione).

Appendere e fissare con clip il termostato d'ambiente programmabile.

Riavvitare le viti e chiudere il coperchio.

Collegamento caldaia – Exabox

L'Exabox funziona in collegamento diretto con la caldaia Saunier Duval. Quando la caldaia è spenta o in posizione "estiva", l' Exabox è spento e visualizza solo la temperatura ambiente. Tutta la programmazione viene memorizzata.

L'Exabox si accende automaticamente quando la caldaia viene impostata su "riscaldamento".

All'atto della prima messa in servizio, prima di lanciare la programmazione dell'apparecchio, abbassate il coperchio e premete il tasto "reset" con la punta di una biro.

• Intervallo di regolazione della T°C conforto da +5 a +30°C
• Intervallo di regolazione della T°C ridotta da +5 a +30°C
• Intervallo di regolazione della T°C vacanze da +5 a +30°C
• Intervallo di visualizzazione delle T°C ambiente da 0 a +40°C
• Differenziale statico : < 0.3 gradi
• Alimentazione : tramite il collegamento tra l'Exabox e la caldaia.
• Riserva di funzionamento 8 anni.
• Temperatura di funzionamento : da -10 a +50°C
• Temperatura di stoccaggio : da -20 a +65°C
• Igrometria : 90% max a +25°C
• Grado di protezione : IP 30
• Classe di isolamento : II

4. Programmazione dell'ora e del giorno

Programmazione dell'ora e del giorno

E' la prima messa in servizio. Voi avete premuto sul tasto RESET.

Le ore 12:00 e l'indice sotto il giorno 1 (lunedì) lampeggiano.

1 2 3 4 5 6 12:00

1. Programmate l'ora con i tasti / (una pressione pro-lungata sul tasto accelera lo scorrimento dell'ora).
2. Regolare il giorno con pressioni successive sul tasto 1-7. Un indice appare sotto il giorno corrispondente (1 = lunedì, 2 = martedì, 3 = m'apredì, etc.)
3. Convalidate con il tasto OK.
4. Se volete modificare l'ora o il giorno :

premere sul tasto MODE

fino alla comparsa dell'indice ⊕ sotto la sigla orologio e procedere come indicato sopra, ai punti 1,2 e 3.

5. Modifica delle temperature preimpostate

Per regolare la temperatura "comfort".

Aprire il coperchio

Premere quindi + o -

fino ad ottenere la temperatura desiderata

Auto Manu 1 2 3 4 5 6 7 1°21 14:00 20.0 -17 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 Convalidate con OK

Per regolare la temperatura "economia"

Aprire il coperchioPremere

quindi

fino ad ottenere la temperatura desiderata.

Auto Manu 1 2 3 4 5 6 7 12 13 14:00 20.0 C onvalidate con OK

NB. La temperatura puo' essere regolata da 5°C a 30°C, per campi di variazione successivi di 0.5°C.

6. Programmazione

Per programmare la vostra settimana avete a disposizione 4 programmi :

P1, P2 e P3 che sono preregolati e non modificabili.

P4 che è libero e che permette di creare un programma personalizzato e differente per ogni giorno della settimana.

I programmi preregistrati P1, P2 e P3 comportano due varianti distinte :

NORD

P1 = Temperatura "conforto" dalla ore 6 alle 23

Temperatura "economia" dalla ore 23 alle 6

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

P2 = Temperatura "conforto" dalle 6 alle 8,30 e dalle 16,30 alle 23

Temperatura "economia" dalle 8,30 alle 16,30 e dalle 23 alle 6

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

P3 = Temperatura "conforto" dalla 6 alle 8,30, dalle 11,30 alle 13,30 e dalle 16,30 alle 23

Temperatura "economia" dalle 8,30 alle 11,30, dalle 13,30 alle 16,30 e dalle 23 alle 6

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

P4 = Programma libero che vi permette di creare 3 periodi in

temperatura " conforto" e 3 periodi in temperatura "economia" per ogni giorno della settimana.

SUD

P1 = Temperatura " conforto " dalla ore 7 alle 23

Temperatura "economia" dalla ore 23 alle 7

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

P2 = Temperatura "conforto" dalle 7 alle 9 e dalle 18 alle 23

Temperatura "economia" dalle 9 alle 18 e dalle 23 alle 7

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

P3 = Temperatura "conforto" dalla 7 alle 9, dalle 13 alle 15 e dalle 18 alle 23

Temperatura "economia" dalle 9 alle 13, dalle 15 alle 18 e dalle 23 alle 7.

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

P4 = Programma libero.

Importante : Per trasferire i programmi preregistrati della variante Nord alla variante Sud o viceversa, staccare l'apparecchio dalla base e premere il mini-interruttore Nord/Sud.

Per programmare la settimana in base ai programmi preregistrati P1, P2 o P3.

1. Premere sul tasto

PROG P1-P4

per passare in modo programmazione.

1. Premere sul tasto

DAYS 1-7

fino alla comparsa dell'indice sotto il giorno che volete programmare.

1. Premere sul tasto

PROG P1-P4

fino alla comparsa a destra del display del numero di programma.

1. Premere sul tasto

OK

per convalidare.

Il giorno seguente è proposto automaticamente.

7. Programmazione del programma P4

Potrete programmarlo da soli, in funzione d'ele vostre esigenze specifiche.

Si puo' avere un programma P4 diverso per ogni giorno della settimana.

1. Premere sul tasto

PROG P1-P4

per passare in modo programmazione.

1. Premere sul tasto

DAYS 1-7

fino alla comparsa dell'indice sotto il giorno che volete programmare.

1. Premere sul tasto

PROG P1-P4

fino alla comparsa a destra del display del numero di programma P4 che lampeggia.

Il display indica 0h00 ed il primo termometro lampeggia sul profilo di 24 ore.

Auto Manu 1 2 3 4 5 6 7 0:00 P4

Il cursore lampeggia da 0h00 a 0h30.

Premere

per ottenere la temperatura ridotta.

O

Premere

per la temperatura comfort

...

Ad esempio, se desiderate impostare la temperatura comfort dalle 7,30 alle 9,30 e dalle 19 alle 23.

Premere sul tasto

più volte fino ad arrivare alle 7,30.

Premere sul tasto

più volte fino ad arrivare alle 9,30.

Premere sul tasto

più volte fino ad arrivare alle 19.

Premere sul tasto

più volte fino ad arrivare alle 23.

Per convalidare la programmazione,

premere

OK

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

Avete programmato la temperatura comfort dalle 7,30 alle 9,30 e dalle 19,00 alle 23,00.

8. Lettura dei programmi

Partendo dal modo "Auto"

premere sul tasto

PROG

P1-P4

Con il tasto

DAYS

1-7

selezionare il giorno da 1 a 7 e verificate la programmazione sul profilo di 24 ore sulla parte bassa del display.

Auto Manu 1 2 3 4 5 6 7 6:00 P4 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

Premere su

MODE

per passare in modo automatico.

modo automatico "Auto".

In modo automatico,

il Exabox si adatta al vostro ritmo di vita con il programma o con i programmi da

voi scelti.

Il passaggio in modo automatico si effettua premendo sul tasto "MODE" fino alla comparsa dell'indice sotto "Auto".

9. Modifica temporanea della temperatura

In modo automatico, questa funzione molto pratica, vi permette di modificare temporaneamente la temperatura ambiente.

- Per aumentare la temperatura,

premere sul tasto

(più volte se necessario).

- Per abbassare la temperatura,

premere sul tasto

(più volte se necessario).

L'indicatore del livello di temperatura in corso ("conforto" o "economia"), si mette a lampeggiare.

La modifica terminerà al prossimo cambio di temperatura programmato.

Auto Manu ° 21 15 15 0 1 2 3 4 5

Per ritornare al programma iniziale,

premere su

MODE

e rimettere l'indice sotto "Auto".

L'arresto del lampeggiamento del livello di temperatura ("conforto " o " economico ") indica la fine della modifica temporanea.

1. Modifica permanente della temperatura
   II. Conteggio delle ore di funzionamento

Per mantenere una temperatura costante nella vostra abitazione, senza tener conto della programmazione

1. Premere sul tasto

MODE

per posizionare l'indice sotto "Manu"

1. Premere su

o su

per regolare la temperatura voluta.

Per uscire dal modo "Manu",

premere su

MODE

e riposizionare l'indice su "Auto".

Conteggio delle ore di funzionamento

Tale funzione permette di conoscere il numero di ore di funzionamento della caldaia dall'ultimo resettaggio.

Premere

Per conoscere il numero di ore di funzionamento della caldaia dall'ultimo resettaggio.

Premere

per 5 sec. per resettare il contatore.

D 1 2 3 4 5 6 14 28 timer 16 6 7 8 9 10 11 12 13 14 15 16 17 18 1

12. Modo assenza prolungata. Vacanze.

Modo assenza prolungata. Vacanze.

Questo modo mette la vostra abitazione al riparo da ogni rischio di gelo, pur mantenendo una temperatura minima regolabile durante la vostra assenza (da 1 fino a 99 giorni).

Potete programmare la durata della vostra assenza per prevedere l'aumento della temperatura al vostro ritorno.

Auto Manu 1 2 3 4 5 6 7 3:00 12:11 days

1. Premere sul tasto

1. Con i tasti

regolate la durata della vostra assenza in giorni (da 1 a 99) Il giorno in corso conta per 1.

1. Convalidare con il tasto

1. Con i tasti

regolate il livello di temperatura voluto durante la vostra assenza.

1. Convalidate con il tasto

Rimanete in questo modo

Per annullare e ritornare in modo automatico, premere su
