MANUALE UTENTE EXABOX 1J SAUNIER DUVAL

I. Descrittivo del termostato d'ambiente programmabile

Il Exobox è stato创建工作 per apportare comforto ed economizzare energia e permette di pro-grammare e di regolare il riscaldamento secondo 3 livelli di temperature :

• Temperatura " comfort": è la temperatura raccomandata quando siete in casa.
• Temperatura "economia": è la temperatura più gradevole quando siete assenti per breve tempo o durante la notte.
• Temperatura " a riposo " è la temperatura minima assicurata durante le assenze prolongate. Protegghe l'abitazione dai rischi del gelo.

Questi 3 programmi preregistrati e il suo programmà libero vi daranno la possibilità di adattare, il vostro riscaidamento al vostro modo di vita.

Di facile manutenzione, I' Exoboxiene direttamente alimentato alla caldaia Saunier Duval.

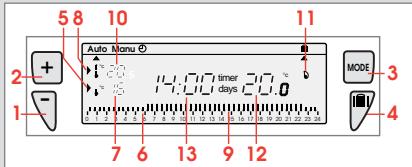

Tasti esterni e spiè del display

1. Tasti - per la regolazione

2. Tasti + per la regolazione

3. SeLECTIONE dei modi

4. Assenza prolongata (vacanze)

1. Indicatore del livello di tempe- ratura in corso " economia
2. Visualizzazione dei periodi " economia "
3. Temperatura "economica"
4. Indicatore del livello di tempe ratura in corso " comfort

5. Visualizzazione dei periodi " comfort

6. Temperatura " comfort

7. Indicatore dell'innesto del riscaldamento
8. Temperatura ambiente
9. Visualizzazione dell'ora in corso

Tasti sotto il coperchio

1. Scelta del programma : da P1 a P4
2. Regolazione temperatura " comfort".

3. Regolazione temperatura "economia"

4. Convalida
   18 Regolazione contatore orario.

5. Ras : Rimessa a zero generale

2. Posa del termostato d'ambiente programmabile

Il Exoboxuve seeste installato a 1,50 m dal suolo su un muro interno al riparo dai raggi diretti del sole o da agli fonte di calore come teilevisore, lampade, correnti d'aria, ecc.

Abbassare il coperchio e svitare la vita

Fissare il basamento al muro

Raccordare l'apparecchio secondo lo schema qui除去 :

··

Configurare l'apparecchio.

In funzione della vostra posizione geografica, selezionate i programmi di riscaldamento preregistrati : variente Nord o variente Sud (vedi capitolo 6. Programmazione).

Appendere e fissare con clip il termostato d'ambiente programmabile.

Riavvitare le viti e chiudere il coperchio.

3. Collegamento caldaia - Exobox

Collegamento caldaia - Exobox

L'Exobox funziona in collegamento diretto con la caldaia Saunier Duval. Quando la caldaia è spento o in posizione 'estiva', l'Exobox è spento e visualità solo la temperatura ambiente. Tutta la programmaticazione viene memorizzato.

L'Exobox si accende automaticamente quando la caldaia viene impostata su "riscaldamento".

All'atto della prima messa in servizio, prima di lanciare la programmazione dell'apparecchio, abbassate il copercchio e premete il tasto "reset" con la punta di una biro.

CARATTERISTICHE TECNICHE

-Intervallo di regolazione della T°C conforto da +5a + 30^
-Intervallo di regolazione della T°C ridotta da +5 a +30° C
- Intervallo di regolazione della T°C vacanze da +5 a +30°C
-Intervallo di visualizzazione delle T^ ambiente da 0a +40^
- Differenziale statico : < 0.3 gradi
- Alimentazione : tramite il collegamento tra l'Exabox e la caldaia.
- Ricerca di funzionamento 8 anni.
- Temperatura di funzionamento : da -10 a +50^ C
- Temperatura di stoccaggio : da -20 a +65° C
- lgrometria : 90% max a +25°C
-Grado di protezione: IP 30
- Classe di isolamento : II

4. Programmazione dell'ora

Programmazione dell'ora

E' la prima messa in servizio. Voi avete premuto sul tasto RESET

Le ore 12:00 lampeggia.

1. Programmate l'ora con i tasti / (una pressione pro-lungata sul tasting accelerato lo scorrimento dell'ora).
2. Convalidate con il tasting OK
3. Se volete modificare l'ora :

premere sul tasto " MODE " MODE

fino alla compara dell'indice ⊙ ;除去la siglia orologio e procedere come indicato sopra, ai punti 1 e 2.

5. Modifica delle temperature preimpostate

Per regolare la temperatura " comfort ".

Apire il coperchio

fino ad ottener la temperatura desiderata..

Convalidate con

Per regolare la temperatura " economia".

Premere

quindi

fino ad ottenere la temperatura desiderata..

NB. La temperatura puo' essere regolata da 5^ a 30^, per campi di variazione successivi di 0.5^.

6. Programmazione

Per programmare il vosto riscaldamento avete a disposizione 4programmi:

P1, P2 e P3 che sono preregolati e non modificabili.

P4 che è libero e che permette di create un programma personalizzato.

I programmärereigratrati P1,P2 e P3 comportano due varianti distinte :

NORD

P1 = Temperatura "conforto" dalla ore 6 alle 23

Temperatura " economia " dalla ore 23 alle 6

P2 = Temperatura "conforto" dalle 6 alle 8,30 e dalle 16,30 alle 23 Temperatura "economia" dalle 8,30 alle 16,30 e dalle 23 alle 6

P3 = Temperatura "conforto" dalla 6 alle 8,30, dalle 11,30 alle 13,30 e dalle 16,30 alle 23

Temperatura "economia" dalle 8,30 alle 11,30, dalle 13,30 alle 16,30 e dalle 23 alle 6.

P4 =Programma libero che vi permette di create 3 periodi in temperatura "conforto" e 3 periodi in temperatura "economia".

SUD

P1 = Temperatura "conforto" dalla ore 7 alle 23

Temperatura " economia " dalla ore 23 alle 7

P2 = Temperatura "conforto" dalle 7 alle 9 e dalle 18 alle 23

Temperatura "economia" dalè 9 alle 18 e dalè 23 alle 7.

P3 = Temperatura "conforto" dalla 7 alle 9, dalle 13 alle 15 e dalle 18 alle 23

Temperatura " economia dalle 9 alle 13, dalle 15 alle 18 e alle 23 alle 7.

P4 = Programma libero.

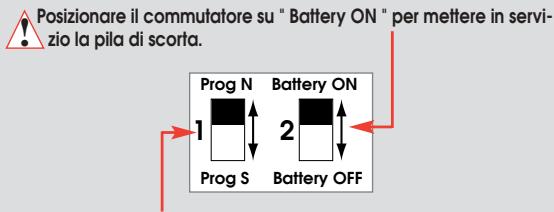

Importante : Pertrasferire i programmi preregistrati della varianste

Nord alla variente Sud o viceversa, staccare l'apparecchio alla

base e premere il mini-interrutatore Nord/Sud.

Per programmare il vostro riscaldamento in base ai programmi preregistrati P1, P2 o P3.

1. Premere sul tasto

PROG

P1-P4

per passare in modo programmazione.

1. Premere sul tasto

PROG

P1-P4

fino alla comparna a destra del display del numero di programma.

1. Premere sul tasto

OK

per convalidare.

7. Programmazione del programma P4

Potrele programmarlo da soli, in funzione dilee vostre esigenze specifiche.

1. Premere sul lastedo

PROG P1-P4

per passare in modo programmazione.

1. Premere sul tasto

PROG P1-P4

fino alla compresa a destra del display del numero di programma P4 che lampeggia.

Il display indica 0h00 ed il primo termometro lampeggia sul profilo di 24 ore.

Il cursore lampeggia da 0h00 a 0h30.

Premere

per ottener la temperatura ridotta.

o Premere

per la temperatura comfort.

···

Ad esempio, se desiderate impostare la temperatura comfort dalle 7,30 alle 9,30 e dalle 19 alle 23.

Premere sul tasting

piu voIte fino ad arrivare alle 7,30.

Premere sul tasting

piu vofte fino ad arrivare alle 9,30.

Premere sul tasto

piu volte fino ad arrivare alle 19.

Premere sul tasto

piu volte fino ad arrivare alle 23.

Per convalidare la programmazione,

premere

Avete programmato la temperatura comfort dalle 7,30 alle 9,30 e dalle 19,00 alle 23,00.

8. Lettura dei programmi

Partendo dal modo "Auto"

premere sul tasto

PROG

P1-P4

e verificate la programmazione sul profilo di 24 ore sulla parte bassa del display.

Premere su

MODE

per passare in modo automatico.

modo automatico "Auto".

In modulo automatico,

il Exabox si adatta al vostro ritmo di vita con il programma da voi scelti.

Il passaggio in modo automatico si effettua premendo sul tasto "MODE" fino alla comparsa dell'indice fatto "Auto".

9. Modifica temporanea della temperatura

In modo automatico, Questa funzione molto pratica, vi permette di modificare temporaneamente la temperature ambiente.

• Per augmentare la temperatura,

premere sul tasto

(più volte se necessario).

• Per abbassare la temperatura,

premere sul tasto

(più volte se necessario).

L'indicatore del livello di temperature in corso ("conforto" o "economia"), si mette a lampegliare. La modifica terminerà al prossimochio di temperatura programmato.

Per ritornare al programma iniziale,

premere su

MODE

e rimettere I'indice sosto "Auto".

L'arresto del lampeggiamento del livello di temperatura ("conforto" o "economico") indica la fine della modifica temporanea.

10. Modifica permanente della temperatura

11. Conteggio delle ore di funzionamento

Per mantenere una temperatura costante nella vostra abitazione,enza tener conto della programmazione

1. Premere sul tasto MODE

per posizionale l'indice fatto "Manu"

2.Premere su + osu

per regolare la temperatura voluta.

Per uscire dal modo "Manu",

premere su MODE

eriposizionareI'indice su "Auto".

Conteggio delle ore di funzionamento.

Tale funzione permette di conoscere il numero di ore di funzionamento della caldaia dall'ultimo resettaggio.

Premiere 00000 h

Per conoscere il numero di ore di funzionamento della caldaia dall'ultimo resettaggio.

Premiere 00000 h

per 5 sec. per resettare il contatore.

12. Modo assenza prolongata.Vacanze.

Modo assenza prolongata.Vacanze.

Questo modo mette la vostra abitazione al riparo da agli rischio di gelo, pur mantenendo una temperatura minima regolabile durante la vostra assenza (da 1 fino a 99 giorni).

Potete programmare la durata della vostra assenza per prevedere l'ajunto della temperatura al vosto ritorno.

regolate la durata della vostra assenza in giorni (da 1 a 99) Il giorno in corso conta per 1.

1. Convalidare con il tasto OK

4.Conitasti +e

regolate il livello di temperatura voluto durante la vostra assenza.

1. Convalidate con il tasto OK

Rimanete inizio modo

Per annullare e riformare in modo automatico, premere su MODE
