BEDIENUNGSANLEITUNG EXABOX 1J SAUNIER DUVAL

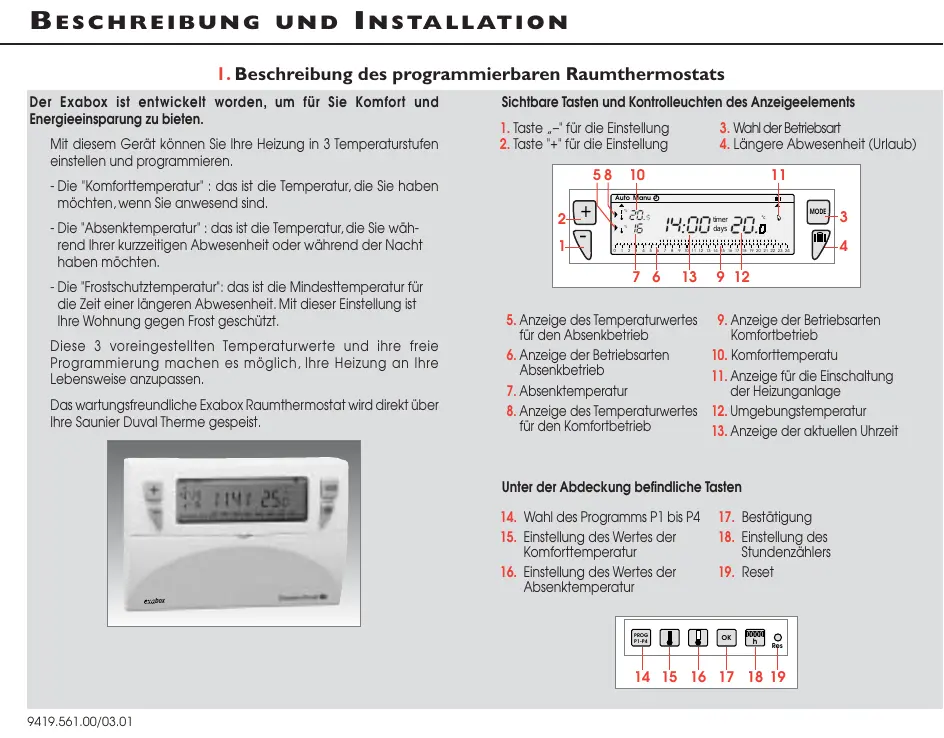

BESCHREIBUNG UND I N S TA L L AT I O N

1. Beschreibung des programmierbaren Raumthermostats Der Exabox ist entwickelt worden, um für Sie Komfort und Energieeinsparung zu bieten. Mit diesem Gerät können Sie Ihre Heizung in 3 Temperaturstufen einstellen und programmieren. - Die "Komforttemperatur" : das ist die Temperatur, die Sie haben möchten, wenn Sie anwesend sind. - Die "Absenktemperatur" : das ist die Temperatur, die Sie während Ihrer kurzzeitigen Abwesenheit oder während der Nacht haben möchten. - Die "Frostschutztemperatur": das ist die Mindesttemperatur für die Zeit einer längeren Abwesenheit. Mit dieser Einstellung ist Ihre Wohnung gegen Frost geschützt. Diese 3 voreingestellten Temperaturwerte und ihre freie Programmierung machen es möglich, Ihre Heizung an Ihre Lebensweise anzupassen. Das wartungsfreundliche Exabox Raumthermostat wird direkt über Ihre Saunier Duval Therme gespeist.

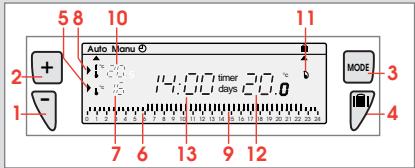

Sichtbare Tasten und Kontrolleuchten des Anzeigeelements 1. Taste „–" für die Einstellung 2. Taste "+" für die Einstellung

3. Wahl der Betriebsart 4. Längere Abwesenheit (Urlaub)

5. Anzeige des Temperaturwertes für den Absenkbetrieb 6. Anzeige der Betriebsarten Absenkbetrieb 7. Absenktemperatur 8. Anzeige des Temperaturwertes für den Komfortbetrieb

9. Anzeige der Betriebsarten Komfortbetrieb 10. Komforttemperatu 11. Anzeige für die Einschaltung der Heizunganlage 12. Umgebungstemperatur 13. Anzeige der aktuellen Uhrzeit

17. Bestätigung 18. Einstellung des Stundenzählers 19. Reset

Unter der Abdeckung befindliche Tasten 14. Wahl des Programms P1 bis P4 15. Einstellung des Wertes der Komforttemperatur 16. Einstellung des Wertes der Absenktemperatur

2. Einbau des programmierbaren Raumthermostats

Der Exabox ist ca. 1,50 m über dem Boden an einer Innenwand so anzubringen, daß es gegen direkte Sonnenstrahlung und gegen den Einfluß jeglicher Wärmequelle (wie Fernsehgerät, Lampen, Luftzug, usw.) geschützt ist.

KlappenSie die Haube herab und lösen Sie die Schraube.

Stellen Sie den Schalter auf „Battery ON“, um die Speicherbatterie in Betrieb zu nehmen. Prog N

Battery OFF Wählen Sie jetzt in Anbetracht Ihrer geographischen Lage eines der vorgespeicherten Heizprogramme,Variante „Nord“ oder „Süd“ (siehe Kapitel 6. Gerät programmieren). Befestigen Sie den Sockel an der Wand.

Hängen Sie das Raumthermostat an und clipsen Sie es fest.

Schließen Sie das Gerät dem folgenden Schema entsprechend an.

Ziehen Sie die Schraube wieder an und verschließen Sie die Abdeckung.

EINSTELLUNG DER UHRZEIT

3. Verbindung zwischen Therme und Exabox

4. Einstellung der Uhrzeit

Verbindung zwischen Therme und Exabox

Einstellung der Uhrzeit

Ihr Exabox Raumthermostat arbeitet in direkter Verbindung mit Ihrer Saunier Duval Therme.Ist Ihre Therme abgeschaltet bzw.wurde sie auf „Sommer“ gesetzt, schaltet sich Ihre Exabox ebenfalls ab, und zeigt lediglich die Raumtemperatur an. Die gesamte Programmierung ist jedoch nach wie vor im Speicher hinterlegt. Ihr Exabox setzt sich automatisch in Betrieb,sobald Sie Ihre Therme auf „Heizen“ umstellen. Bei der ersten Inbetriebnahme und bevor Sie mit der Programmierung Ihres Gerätes beginnen, verschließen Sie bitte die Abdeckung, und betätigen Sie die Reset Taste mit der Spitze eines Kugelschreibers.

Es handelt sich um die erste Inbetriebnahme, Sie drücken die Taste " RESET " Die Anzeige 12:00 blinkt.

1. Stellen Sie nun mit den Tasten / anhaltenden Drücken dieser Tasten läuft die Zeitanzeige schneller durch. 2. Bestätigen Sie die Einstellung mit der Taste Technische Merkmale. - Komforttemperatur Einstellbereich: +5 °C bis +30 °C - Absenktemperatur Einstellbereich: +5 °C bis +30 °C - Frostschutztemperatur Einstellbereich: +5 °C bis +30 °C - Umgebungstemperatur Anzeigebereich: 0 °C bis +40 °C - Statische Schaltdifferenz: < 0,3 Grad - Stromversorgung: Über die Leitung, mit der Exabox an die Therme angeschlossen ist. - Gangreserve: 8 Jahre - Betriebstemperatur : -10 à +50°C - Lagerungstemperatur: -20°C à +65°C - Luftfeuchtigkeit : 90% max à 25°C - Schutzgrad: I P 30 - Isolationsklasse II

die Uhrzeit ein. Beim

3. Falls Sie die Einstellung der Uhrzeit verändern möchten,

drücken Sie die Taste "MODE",

bis der Zeiger unter dem Symbol der Uhr steht. Anschließend gehen Sie ebenso wie in den obigen Punkten 1 und 2 vor.

PROGRAMMIERUNG 5. Voreingestellte Temperaturen ändern

Für die Programmierung Ihrer Heizung verfügen Sie über 4 Programme :

Komforttemperatur einstellen. Öffnen Sie die Abdeckung Drücken Sie die Taste

6. Programmierung P1, P2 und P3 sind voreingestellt und können nicht verändert werden P4 kann frei programmiert werden und erlaubt Ihnen damit, Ihr persönliches Programm zu erstellen.

bis Sie die gewünschte Temperatur eingestellt haben.

Die im Gerät vorgespeicherten Programme P1, P2 et P3 existieren in jeweils 2 Varianten:

OK Drücken Sie die Taste

P1 = Komforttemperatur von 6h bis 23h. Absenktemperatur von 23h bis 6h. 0

um die Auswahl zu bestätigen.

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

P2 = Komforttemperatur von 6 bis 8h30 und von 16h30 bis 23h00. Absenktemperatur von 8h30 bis 16h30 und von 23h00 bis 6h00.

Absenktemperatur einstellen Drücken Sie die Taste

bis Sie die gewünschte Temperatur eingestellt haben.

P3 = Komforttemperatur von 6h bis 8h30,von 11h30 bis 13h30 und von 16h30 bis 23h00. Absenktemperatur von 8h30 bis 11h30, von 13h30 bis 16h30 und von 23h00 bis 6h00.

Drücken Sie die Taste

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

um die Auswahl zu bestätigen.

Hinweis. Der Einstellbereich der Temperatur reicht von 5°C bis 30°C, in Schritten von jeweils 0.5°C.

P4 = Über dieses freie Programm können Sie für bis zu 3 Zeiträume mit Komforttemperatur und 3 Zeiträume mit Absenktemperatur programmieren.

SUD P1 = Komforttemperatur von 7h00 bis 23h00. Absenktemperatur von 23h00 bis 7h00.

Programmierung auf der Grundlage der vorgespeicherten Programme P1, P2 oder P3. PROG

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

1. Drücken Sie die Taste P1-P4 um in die Betriebsart " programmierung " zu gelangen.

P2 = Komforttemperatur von 7h00 bis 9h00 und von 18h00 bis 23h00. Absenktemperatur von 9h00 bis 18h00 und von 23h00 bis 7h00. 2. Drücken Sie die Taste 0

P3 = Komforttemperatur von 7h00 bis 9h00, von 13h00 bis 15h00 und von 18h00 bis 23h00. Absenktemperatur von 9h00 bis 13h00, von 15h00 bis 18h00 und von 23h00 bis 7h00. 0

Wichtig: Um vom vorgespeicherten Programm, Variante „Nord“, auf die Variante „Süd“ oder umgekehrt umzuschalten, demontieren Sie das Gerät von seinem Sockel und betätigen Sie den Miniaturschalter Nord/Süd.

bis die gewünschte Programmnummer blinkt.

3. Drücken Sie jetzt die Taste um die Auswahl zu bestätigen.

7. Programmation du programme P4

Programmieren Sie selbst nach Ihren individuellen Bedürfnissen.

Beispiel: Sie wünschen die Komforttemperatur von 7.30 Uhr bis 9.30 Uhr und anschließend wieder von 19.00 Uhr bis 23.00 Uhr.

1. Drücken Sie die Taste

um in die Betriebsart " programmierung " zu gelangen. 2. Anschließend ist die Taste

Drücken Sie mehrmals Bis die Zeit 7h30 angezeigt wird.

zu drücken, bis die Programmnummer P4 blinkt.

Drücken Sie mehrmals Bis die Zeit 9h30 angezeigt wird.

Drücken Sie mehrmals Bis die Zeit 19h00 angezeigt wird. Auto Manu °c

Drücken Sie mehrmals

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

Ihr Display zeigt 0h00 und das erste Thermometer im Profil der 24St blinkt.

Bis die Zeit 23h00 angezeigt wird. Um den gesamten Programmiervorgang zu bestätigen,

Drücken Sie die Taste

drücken Sie die Taste

zum Einstellen der reduzierten Temperatur.

oder Drücken Sie die Taste

zum Einstellen der Komforttemperatur. 0

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

Sie haben jetzt die Komforttemperatur von 7.30 Uhr bis 9.30 Uhr und anschließend von 19.00 Uhr bis 23.00 Uhr programmiert.

ÄNDERUNG DER TEMPERATUR

8. Ablesen der Programme

9. Vorübergehende änderung der Temperatur

In die automatische Betriebsweise

In der Automatische Betriebsweise können Sie über diese sehr praktische Funktion die Umgebungstemperatur zeitweilig ändern.

drücken Sie die Taste

- Um die Temperatur zu erhöhen,

Anschließend können Sie die Programmierung an dem Profil der 24h überprüfen..

Drücken Sie die Taste

(gegebenenfalls mehrfach).

- Um die Temperatur zu senken, Auto Manu °c

drücken Sie die Taste

Drücken Sie die Taste

(gegebenfalls mehrfach).

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

um in die automatische Betriebsweise züruckzukehren.

Die Anzeige des aktuellen Sollwertes der Temperatur (Absenk- oder Komforttemperatur) beginnt zu blinken. Diese Änderung wird mit dem nächsten programmierten Temperaturwechsel aufgehoben.

Um zum ursprünglichen Programm zurückzukehren,

drücken Sie die taste

Automatische Betriebsweise "auto".

Auto M In der automatischen Betriebsweise, paßt sich der Exabox °c Ihrem Lebensrythmus an, indem das von Ihnen gewählte Programm ausgeführt wird. Um die automatische Betriebsweise einzuschalten,ist die Taste " MODE " zu drücken bis der zeiger unter " auto " steht.

bis der zeiger erneut unter „auto“ steht. Das Ende der zeitweiligen Änderung der Temperatur wird dadurch gekennzeichnet, daß die Anzeige aufhört zu blinken.

B ETRIEBSWEISE ” U RLAUB ” 10. Dauerhafte Temperaturänderung 11. Betriebsstundenzählung Um eine gleichbleibende Temperatur in Ihrer Wohnung zu halten (die Sie von 5°C bis 30°C einstellen können) ohne irgendwelche Programmierungen zu berücksichtigen. 1. Drücken Sie die Taste

12. Betriebsweise bei längerer Abwesenheit, Urlaub. Betriebsweise bei längerer Abwesenheit, Urlaub. In dieser Betriebsweise wird Ihrer Wohnung während einer längeren Abwesenheit (bis zu 99 Tage) gegen Frost geschützt, indem hier eine einstellbare Mindesttemperatur aufrechterhalten wird. Sie können die Dauer ihrer Abwesenheit programmieren, um für Ihre Rückkehr einen Temperaturanstieg in ihrer Wohnung vorzusehen.

um den zeiger unter Manu zu setzen. °c

2. Drücken Sie die Tasten

um die gewünschte Temperatur einzustellen. 1. Drücken Sie die Taste Um die handgesteuerte Betriebsweise zu verlassen, Drücken Sie

2. Stellen Sie mit den Tasten

um der Zeiger unter „auto“ zu setzen.

die Anzahl der Tage ihrer Abwesenheit ein (1 bis 99 Tage).Der Laufende Tage gilt dabei als 1.

Betriebsstundenzählung.

3. Bestätigen Sie mit der Taste

OK Diese Funktion dient zum Ablesen der Betriebsstunden Ihrer Therme seit dem letzten Zählerreset. Drücken Sie die Taste

4. Stellen Sie mit den Tasten

um die Anzahl der Betriebsstunden seit dem letzten Zählerreset abzulesen. Drücken Sie 5 Sekunden lang die Taste

um den Zähler auf Null zurückzusetzen.

den für Ihre Abwesenheit gewünschten Sollwert der Temperatur ein. timer

5. Bestätigen Sie mit der Taste

OK Verbleiben Sie in dieser Betriebsweise. 6

Um diese Eingabe rückgängig zu machen und in die automatische Betriebsweise zurückzukehren müssen Sie nur die taste
