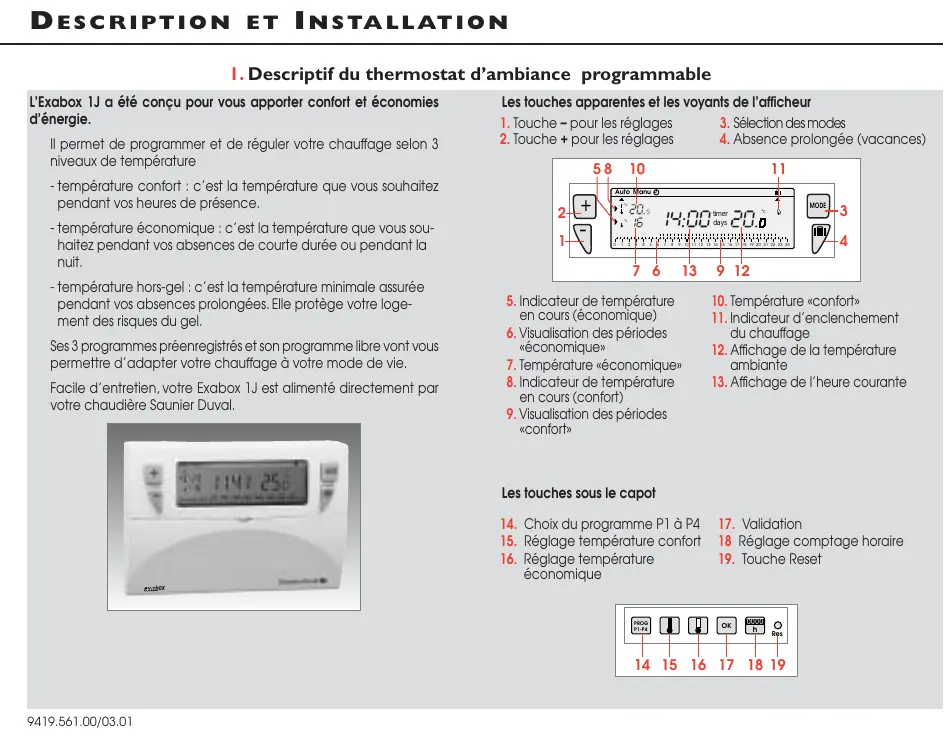

1. Descriptif du thermostat d’ambiance programmable

L’Exabox 1J a été conçu pour vous apporter confort et économies d’énergie. Il permet de programmer et de réguler votre chauffage selon 3 niveaux de température - température confort : c’est la température que vous souhaitez pendant vos heures de présence. - température économique : c’est la température que vous souhaitez pendant vos absences de courte durée ou pendant la nuit. - température hors-gel : c’est la température minimale assurée pendant vos absences prolongées. Elle protège votre logement des risques du gel. Ses 3 programmes préenregistrés et son programme libre vont vous permettre d’adapter votre chauffage à votre mode de vie. Facile d’entretien, votre Exabox 1J est alimenté directement par votre chaudière Saunier Duval. Les touches apparentes et les voyants de l’afficheur

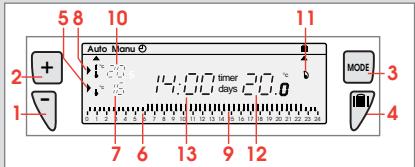

1. Touche – pour les réglages

3. Sélection des modes

2. Touche + pour les réglages

4. Absence prolongée (vacances)

5. Indicateur de température

en cours (économique)

6. Visualisation des périodes

7. Température «économique»

8. Indicateur de température

9. Visualisation des périodes

11. Indicateur d’enclenchement

12. Affichage de la température

13. Affichage de l’heure courante

Les touches sous le capot

14. Choix du programme P1 à P4

15. Réglage température confort

16. Réglage température

18 Réglage comptage horaire

L’Exabox 1J doit être installé à environ 1,50 m du sol, sur un mur intérieur, à l’abri du rayonnement solaire et de toute source de chaleur telle que : téléviseur, lampe, courant d’air, etc... Configurez l’appareil. Ouvrez le capot et dévissez la vis

Positionnez le commutateur sur «Battery ON pour mettre en service la pile de sauvegarde Prog N

Battery OFF En fonction de votre situation géographique, sélectionnez les programmes de chauffage pré-enregistrés variante Nord ou variante Sud (vour chapitre 6. Programmation). Fixez la plaque sur le mur. Accrochez puis clipsez le thermostat d’ambiance programmable. Raccordez l’appareil suivant le schéma ci-dessous. Revissez la vis puis refermez le capot. R É G L AG E D E L’ H E U R E

3. Liaison chaudière - Exabox

4. Réglage de l’heure

Liaison chaudière - Exabox Réglage de l’heure Votre Exabox 1J fonctionne en liaison directe avec votre chaudière Saunier Duval. Lorsque votre chaudière est éteinte ou en position «été», votre Exabox 1J est éteint et n’affiche que la température ambiante. Toute votre programmation est en mémoire. Votre Exabox 1J se mettra en marche automatiquement lorsque vous mettrez votre chaudière en position « chauffage ». A la première mise en service, avant de commencer la programmation de votre appareil, veuillez abaisser le capot et appuyez sur la touche reset à l’aide d’une pointe de stylo. C’est la première mise en service, vous venez d’appuyer sur la touche reset. L’inscription 12:00 clignote.

1. Mettez à l’heure par les touches

longé sur la touche accélère le défilement de l’heure).

2. Validez avec la touche

Caractéristiques techniques. - plage de réglage de la température confort : +5 à +30°C - plage de réglage de la température réduite : +5 à +30°C - plage de réglage de la température vacances : +5 à +30°C - plage d’affichage de la température ambiante : 0°C à +40°C - différentiel statique <0.3°C - alimentation : via la liaison qui relie l’Exabox 1J à la chaudière - réserve de marche : 8 ans - température de fonctionnement : –10 à +50°C - température de stockage : –20°C à +65°C - hygrométrie : 90% max à 25°C - degré de protection : IP30 - classe d’isolation

3. Vous souhaitez modifier l’heure ou le jour :

appuyez sur la touche MODE MODE jusqu’à l’apparition du pointeur sous le sigle horloge et procéder comme ci-dessus aux points 1 et 2. P R O G R A M M AT I O N

5. Modification des températures pré-réglées

Pour régler la température Confort. Pour programmer votre chauffage vous diposez de 4 programmes : ouvrez le capot P1, P2, P3 qui sont préenregistrés et non modifiables. qui est libre, vous permet de créer un programme personnalisé. Appuyez sur et appuyez sur

Les programmes pré-enregistrés P1, P2 et P3 existent en 2 variantes : jusqu’a ce que vous obteniez la température désirée. NORD Auto Manu P1 = Température confort de 6h à 23h Température économique de 23h à 6h.

pour valider P2 = Température confort de 6h à 8h30 et de 16h30 à 23h00 Température économique de 8h30 à 16h30 et de 23h00 à 6h00. Pour régler la température Réduit. Appuyez sur et appuyez sur

jusqu’a ce que vous obteniez la température désirée.

P3 = Température confort de 6h à 8h30 de 11h30 à 13h30 et de 16h30 à 23h00 Température économique de 8h30 à 11h30 de 13h30 à 16h30 et de 23h00 à 6h00. Auto Manu

P4 = Programme libre vous permettant de créer 3 périodes en température confort et 3 périodes en température économique.

pour valider NB. La température est réglable de 5°C à 30°C par pas de 0,5°C. SUD P1 = Température confort de 7h à 23h Température économique de 23h à 7h. Pour programmer votre chauffage sur la base des programmes pré-enregistrés P1, P2 ou P3. PROG

1. Appuyer sur P1-P4

pour passer en mode programmation. P2 = Température confort de 7h à 9h00 et de 18h00 à 23h00 Température économique de 9h00 à 18h00 et de 23h00 à 7h00.

P3 = Température confort de 7h à 9h00 de 13h00 à 15h00 et de 18h00 à 23h00 Température économique de 9h00 à 13h00, de 15h00 à 18h00 et de 23h00 à 7h00.

Important : pour basculer les programmes pré-enregistrés de la variante Nord à la vaiante Sud ou vice versa,démontez l’appareil de son socle et utilisez le mini-interrupteur Nord/Sud PROG P1-P4 jusqu’à afficher le programme que vous souhaitez appliquer.

Programmez vous-même en fonction de vos besoins. Par exemple, vous désirez avoir la température confort de 7h30 à 9h30 puis de 19h00 à 23h00. PROG P1-P4

pour passer en mode programmation. Appuyez sur Plusieurs fois pour obtenir l’horaire 7h30. PROG P1-P4

jusqu’à afficher le programme P4. Appuyez sur Plusieurs fois pour obtenir l’horaire 9h30. Votre afficheur indique 0h00 et le premier thermomètre clignote sur le profil de 24h. Appuyez sur Plusieurs fois pour obtenir l’horaire 19h00. Auto Manu

Le curseur du bas clignote de 0h00 à 0h30. Plusieurs fois pour obtenir l’horaire 23h00 Pour valider toute la programmation : Appuyez sur pour avoir la température réduit appuyez sur

Appuyez sur pour avoir la température confort.

Vous avez programmé la température confort de 7h30 à 9h30 puis de 19h00 à 23h00. CHANGEMENT DE CONSIGNE

8. Lecture des programmes

9. Changement temporaire de la consigne

Depuis le mode auto En mode automatique, cette fonction très pratique vous permet de modifier temporairement la température ambiante. PROG P1-P4 Appuyer sur - pour augmenter la température, Vérifiez le programme sur le profil de 24h en bas de l’afficheur. appuyez sur (plusieurs appuis si nécessaire). - pour abaisser la température, Auto Manu

(plusieurs appuis si nécessaire).

MODE pour revenir en mode automatique. L’indicateur du niveau de température en cours (confort ou économique) se met à clignoter. Cette modification prendra fin lors du prochain changement de température programmée. Auto Manu Pour revenir au programme initial,

MODE Le mode automatique « auto ». Auto M En mode automatique, votre Exabox 1J s’adapte à votre rythme de vie en réalisant le programme que vous avez choisi. Le passage en mode automatique se fait en appuyant sur la touche MODE jusqu’à l’apparition du pointeur sous «auto». appuyez sur et replacez le pointeur sous « auto ». L’arrêt du clignotement de l’indicateur du niveau de température en cours (confort ou économique) marque la fin de la modification temporaire. M O D E VAC A N C E S

10. Changement permanent de la température

11. Comptage des heures de fonctionnement

Pour maintenir une température permanente dans votre logement (réglable de 5°C à 30°C) sans tenir compte d’aucune programmation.

12. Mode absences prolongées, vacances

Mode absences prolongées, vacances Ce mode met votre logement à l’abri des risques du gel en maintenant une température minimum réglable dans votre logement durant vos absences (de 1 à 99 jours). Vous pouvez programmer la durée de votre absence pour prévoir la remontée en température de votre logement à votre retour.

MODE pour positionner le pointeur sous Manu. Auto Manu

pour régler la température souhaitée. Pour quitter le mode MANU, appuyer sur

MODE et repositionner le pointeur sous auto.

Comptage des heures de fonctionnement. Cette fonction vous permet de connaître le nombre d’heures de fonctionnement de votre chaudière depuis la dernière remise à zéro. Appuyez sur

pour régler la durée de votre absence en jours (de 1 à 99 jours). La journée en cours compte pour 1.

pour connaître le nombre d’heures de fonctionnement depuis la dernière remise à zéro.

pour régler le niveau de température souhaité pendant votre absence timer

pendant 5 sec. pour remettre le compteur à zéro.

Restez dans ce mode. Pour annuler le programme vacances et revenir en mode automatique, appuyer sur MODE
