Produkttyp	Split-Klimaanlage (Wärmepumpe)
Modell	SDH 17-050 NW
Marke	Saunier Duval
Kältemittel	R-410A (GWP = 1975)
Technologie	Inverter DC
Betriebsmodi	Auto, Kühlen, Heizen, Trocknen, Nur Lüfter
Steuerung	Infrarot-Fernbedienung
Stromversorgung	230 V / 50 Hz (üblich)
Fernbedienungsbatterie	2× AAA (Größe)
Sonderfunktionen	Turbo, Schlaf, Timer Ein/Aus, X-Fan, Licht, Notbetrieb
Luftströmungsrichtung	Vertikale und horizontale Lamellen (fernbedienbar)
Automatischer Neustart	Ja (nach Stromausfall)
Heißstart	Ja (verhindert Kaltluftzug beim Heizen)
Frostschutz	Automatischer Abtauzyklus
Filtertyp	Anti-Staub-Allgemeinfilter (waschbar)
Außengerätegehäuse	Verzinkter Stahl mit Korrosionsschutzbeschichtung
Wartung	Luftfilter alle 15 Tage reinigen; Innengerät mit trockenem Tuch reinigen
Sicherheit	Kindersicherung, Notbetrieb, Sicherungsschutz (T3.15A/250V innen, T25A/250V außen)
Ersatzteile	Fernbedienungsbatterien, Luftfilter
Betriebstemperaturbereich	Kühlen: bis 45°C Außentemperatur; Heizen: bis -7°C Außentemperatur

Häufig gestellte Fragen - SDH 17-050 NW SAUNIER DUVAL

Wie stelle ich die Uhr auf der Fernbedienung ein?

Drücken Sie einmal die CLOCK-Taste. Die Stundenanzeige blinkt. Stellen Sie mit den +/--Tasten die gewünschte Zeit ein und drücken Sie erneut CLOCK zur Bestätigung.

Welche verschiedenen Betriebsmodi gibt es und wie wähle ich sie aus?

Die Modi sind Auto, Kühlen, Heizen, Trocknen und Lüfter. Drücken Sie wiederholt die MODE-Taste, um durch sie zu wechseln. Bestätigen Sie ggf. mit ON/OFF.

Wie verwende ich den Timer, um das Gerät automatisch ein- oder auszuschalten?

Zum Einstellen des Timers EIN drücken Sie bei ausgeschaltetem Gerät TIMER ON, stellen Sie die Zeit mit +/- ein und drücken Sie erneut TIMER ON. Für Timer AUS drücken Sie bei eingeschaltetem Gerät TIMER OFF, stellen die Zeit ein und bestätigen. Der Timer wiederholt sich täglich, sofern nicht abgebrochen.

Was ist die Turbo-Funktion und wie aktiviere ich sie?

Turbo sorgt für schnelles Kühlen oder Heizen. Drücken Sie die TURBO-Taste (<2 Sek.), um sie zu aktivieren; erneutes Drücken deaktiviert sie. Die TURBO-Anzeige leuchtet auf.

Wie funktioniert die Schlaf-Funktion?

Im Kühlmodus erhöht Schlaf die Temperatur stündlich um 1°C für 2 Stunden, hält sie dann 5 Stunden und senkt sie dann wieder. Im Heizmodus senkt sie die Temperatur stündlich um 1°C für 2 Stunden, hält sie dann konstant und erhöht sie dann wieder. Der Lüfter läuft auf niedriger Stufe.

Was bewirkt die X-Fan-Funktion?

X-Fan lässt den Innenlüfter nach dem Ausschalten des Geräts im Kühl- oder Trockenmodus etwa 2 Minuten weiterlaufen, um die Verdampferspule zu trocknen und Schimmel und Rost vorzubeugen. Aktivieren Sie sie durch Drücken der X-FAN-Taste.

Wie reinige ich die Luftfilter?

Entfernen Sie die Filter, indem Sie die mittlere Lasche nach oben drücken und nach unten ziehen. Reinigen Sie sie mit einem Staubsauger oder kaltem Wasser. Trocknen Sie sie vor dem Wiedereinbau gründlich im Schatten. Reinigen Sie sie alle 15 Tage.

Was soll ich tun, wenn das Gerät nicht startet?

Überprüfen Sie, ob das Netzkabel angeschlossen ist, die Sicherung intakt ist (ersetzen Sie sie bei Innengerät mit T3.15A/250V), und warten Sie nach einem Stopp 3 Minuten. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Wie kann ich die Fernbedienung sperren, um versehentliche Änderungen zu verhindern?

Drücken und halten Sie die - und +-Tasten gleichzeitig länger als 2 Sekunden. Das Sperrsymbol erscheint. Wiederholen Sie den Vorgang, um zu entsperren.

Was ist der Notbetrieb und wie verwende ich ihn?

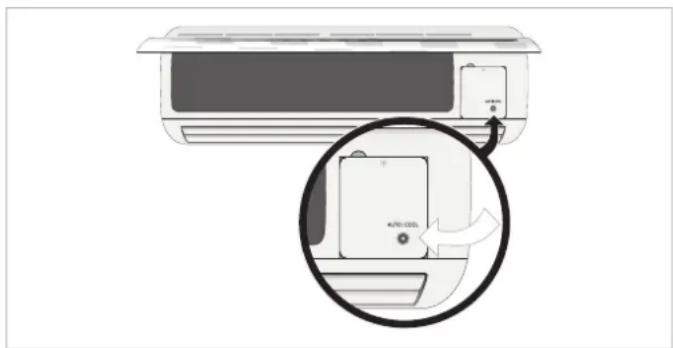

Wenn die Fernbedienung verloren oder defekt ist, drücken Sie den Notfallschalter am Innengerät. Erster Druck startet den Automatikmodus, zweiter Druck stoppt das Gerät. Das Gerät arbeitet nur im Automatikmodus.

BEDIENUNGSANLEITUNG SDH 17-050 NW SAUNIER DUVAL

Die Geräte sind mit den Komponenten ausgestattet

	Zubehör Anzahl
	Innengerät 1
	Fernbedienung 1
Innengerät	Batterien 2
	Montageplatte 1
	Zusätzliche Rohrisolierung 1
	Dokumentation
	Bedienungsanleitung
	Typenschild + EAN 128 (IG)
	5 Aufkleber der Modellnummer
	5 Seriennummern

Packliste des Gerätes.

INHALT

EINLEITUNG

1 Sicherheit....5

1.1 Verwendete Symbole....5
1.2 Bestimmungsgemäße Verwendung des Gerätes 5

2 Temperaturgrenzen für den Betrieb ....5

3 Typenbezeichnung....5
4 Konformitätserklärung....6
5 Beschreibung des Gerätes 6

5.1 Fernsteuerung 6
5.2 Eigenschaften und Vorteile....7

BEDIENUNGSANLEITUNG

6 Die ersten Schritte 8

6.1 Einlegen der Batterien der Fernbedienung 8
6.2 Einstellen der Uhrzeit 8

7 Bedienungsanleitung 9

7.1 Allgemeine Sicherheitsmaßnahme während des Betriebes......9
7.2 Beschreibung der Funktionen 10

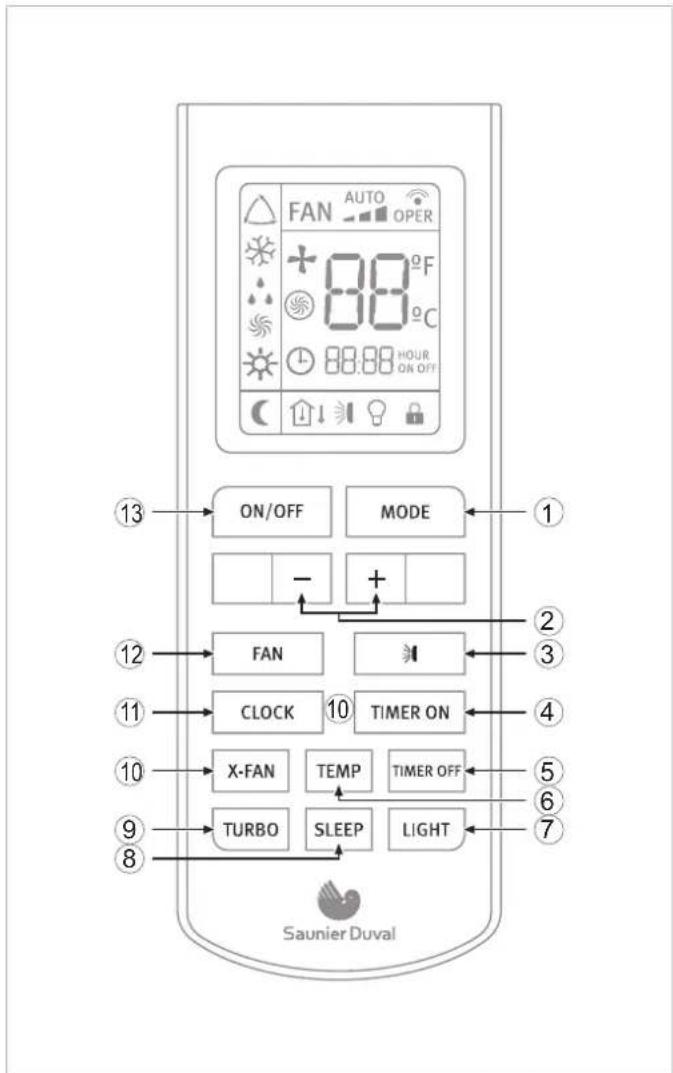

7.2.1 Funktionen der Fernbedienung 10

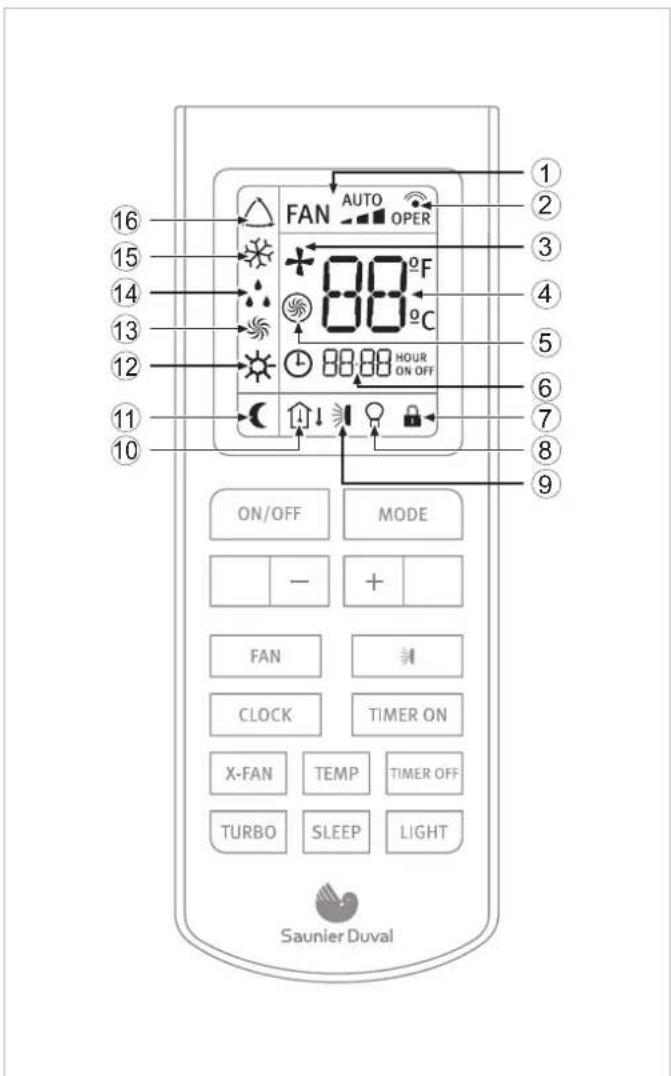

7.2.2 Display-Anzeige....10
7.3 Tipps zur Verwendung der Fernbedienung 11
7.3.1 Sperren der Fernbedienung 11
7.3.2 LIGHT-Funktion 11
7.4 Ein- und Ausschalten des Gerätes 11

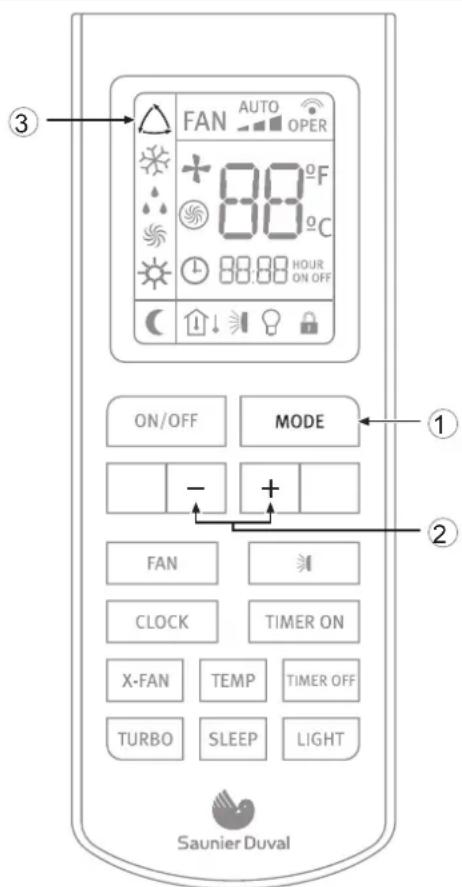

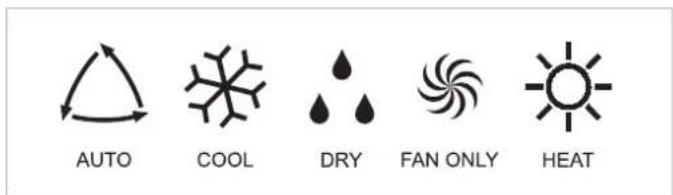

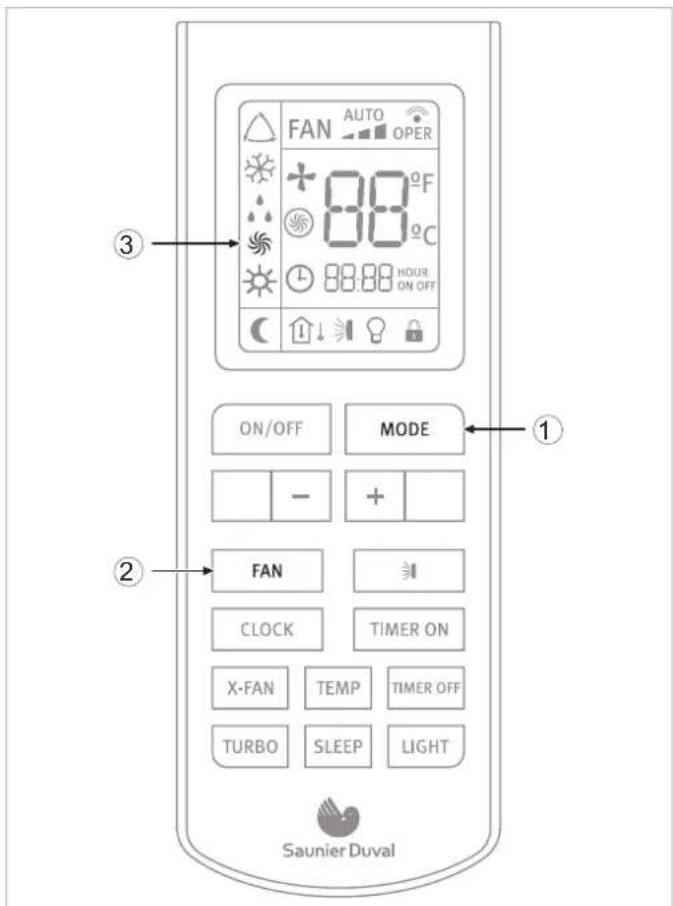

7.5 Auswahl des Betriebsmodus....11
7.5.1 Automatikmodus (AUTO) 11
7.5.2 Kühlmodus (COOL)....12
7.5.3 Entfeuchtungsmodus (DRY)....13
7.5.4 Ventilatormodus (FAN) 13

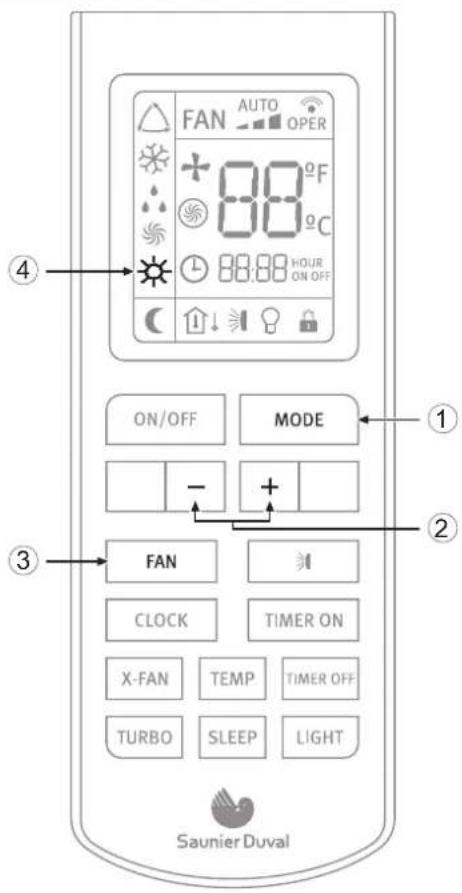

7.5.5 Heizmodus (HEAT)....14
7.6 Einstellen der Richtung des Luftstroms....14
7.7 Auswahl der Sonderfunktion 15

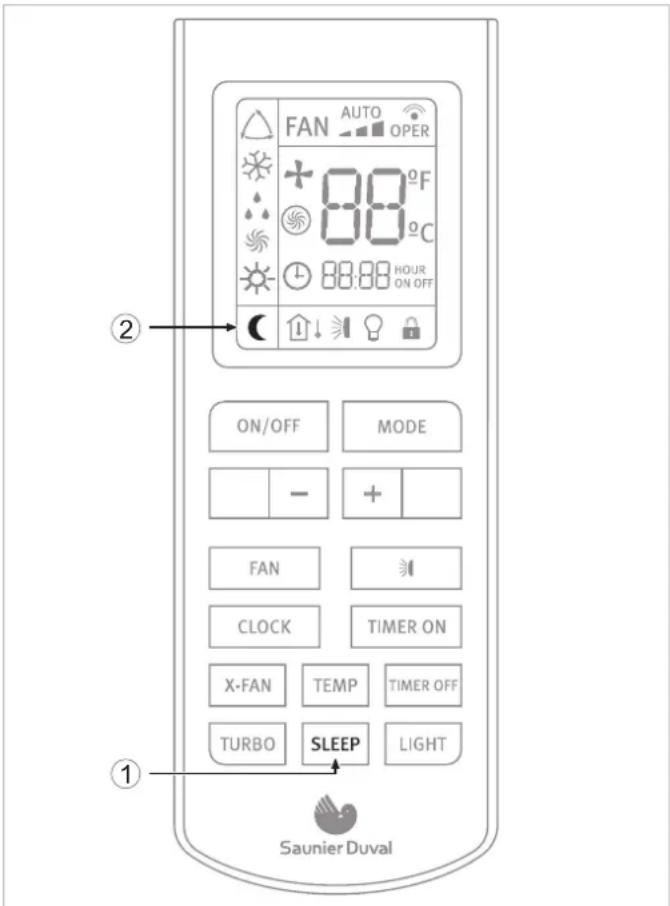

7.7.1 SLEEP-Funktion....15

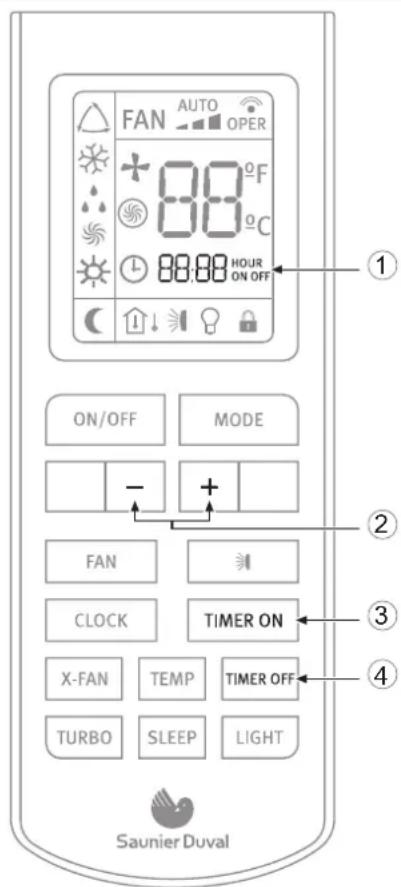

7.7.2 TIMER ON/OFF-Funktion (EIN- UND AUSSCHALTEN mittels Timer)......15

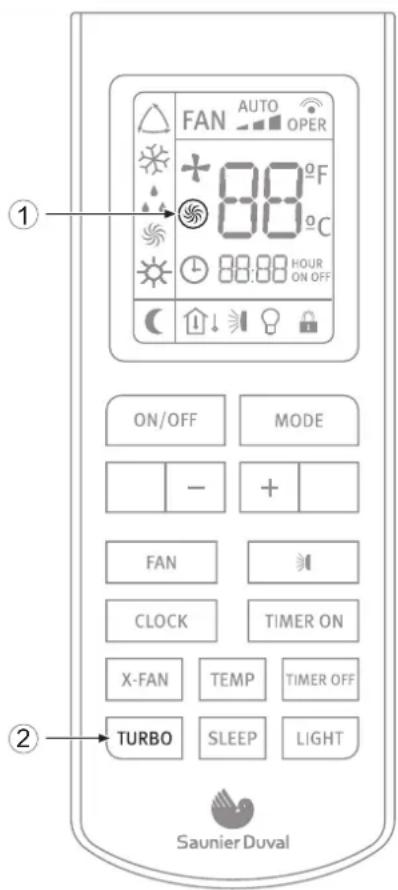

7.7.3 TURBO-Funktion....16

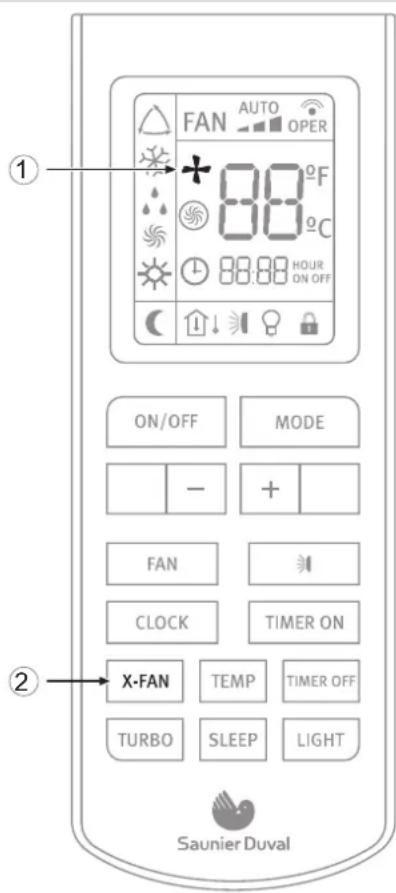

7.7.4 X-FAN-Funktion....16

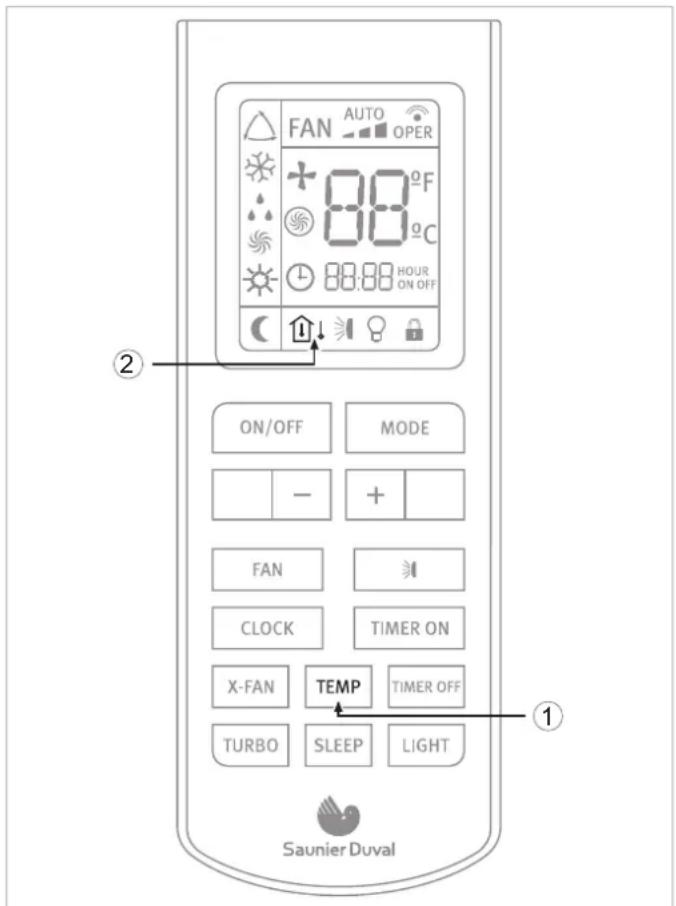

7.7.5 Temp-Funktion....17
7.8 Anzeige des Innengerätes....17
7.9 Notfallbetrieb 17

INHALT

WARTUNG

8 Energiespartipps....18

8.1 Angemessene Raumtemperatur....18
8.2 Beseitigung von Hitze- oder Kältequellen 18
8.3 Betrieb im Heizmodus (Wärmepumpe) 18
8.4 Umgebungstemperatur bei Abwesenheit 18
8.5 Gleichmäßiges Heizen 18
8.6 Verringerung des Verbrauchs während der Nachtstunden (SLEEP-Funktion).....18
8.7 Verringerung des Verbrauchs mittels programmierter Betriebszeit (TIMER-Funktion)....18
8.8 Korrekte Wartung des Gerätes....18

9 Fehlerbehebung....19

10 Wartung....20

10.1 Reinigung der Fernbedienung....20
10.2 Reinigung des Innengerätes 20
10.3 Reinigung der Luftfilter 20
10.4 Reinigung des Außengerätes 20

11 Stilllegung über einen längeren Zeitraum 21

12 Außerbetriebnahme des Gerätes....21

EINLEITUNG

1 Sicherheit

1.1 Verwendete Symbole

GEFAHR:

Unmittelbare Lebens- und Gesundheitsgefahr.

GEFAHR:

Stromschlaggefahr.

WARNUNG:

Potenzielle Gefahrensituation für das Produkt und die Umwelt.

ANMERKUNG:

Nützliche Informationen und Hinweise.

1.2 Bestimmungsgemäße Verwendung des Gerätes

Dieses Gerät wurde für die Klimatisierung von Wohn- und Büroräumen konzipiert und hergestellt. Die Verwendung für andere Zwecke im Wohn- oder Industriebereich obliegt ausschließlich der Verantwortung jener Personen, die es auf diese Weise installieren oder benutzen.

Vor der Installation, Inbetriebnahme, Verwendung oder Wartung des Gerätes müssen sich die Personen, die mit diesen Aufgaben betraut wurden, mit sämtlichen Anweisungen und Empfehlungen vertraut machen, in der Bedienungsanleitung des Gerätes angegeben sind.

ANMERKUNG:

Bewahren Sie die Bedienungsanleitung während der gesamten Lebensdauer des Gerätes auf.

ANMERKUNG:

Die Informationen zu diesem Gerät sind auf zwei Anleitungen aufgeteilt, in die Installationsanleitung und Bedienungsanleitung.

ANMERKUNG:

Dieses Gerät enthält das Kältemittel R-410A. R-410A darf nicht in die Atmosphäre gelangen. R-410A ist ein fluoriertes Treibhausgas gemäß dem Kyotoprotokoll und weist ein Treibhauspotenzial von 1.975 auf.

ANMERKUNG:

Die in diesem Gerät enthaltene Kälteflüssigkeit muss vor der Entsorgung des Gerätes ausgelassen und entsprechend recycelt oder entsorgt werden.

ANMERKUNG:

Das Personal, das mit der Durchführung von Wartungsarbeiten betraut wurde, die auch die Kälteflüssigkeit betreffen, muss entsprechend qualifizierter Fachmann sein, um alle örtlichen und internationalen Bestimmungen zu erfüllen.

2 Temperaturgrenzen für den Betrieb

Dieses Gerät wurde für den Betrieb in jenem Temperaturbereich konzipiert, der in Abbildung 2.1 angegeben ist. Vergewissern Sie sich, dass diese Bereiche nicht überschritten werden.

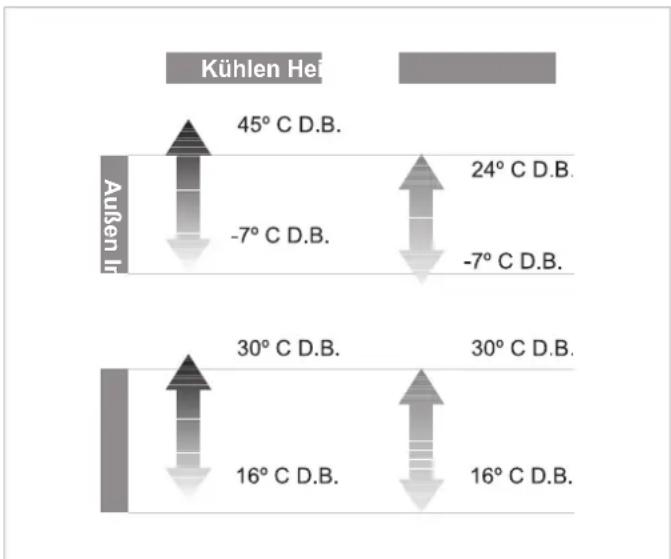

Abb. 2.1 Betriebsbereiche des Gerätes.

Legende

D.B. Temperatur gemessen als Feuchtekugeltemperatur

Die Leistungskapazität des Gerätes verändert sich in Abhängigkeit der Betriebstemperatur des Außengerätes.

3 Typenbezeichnung

Diese Bedienungsanleitung gilt für die SDH 17-Mono-Split-Geräte. Das spezifische Modell Ihres Gerätes können Sie dem Typenschild entnehmen.

Die Typenschilder befinden sich an den Außen- und Innengeräten.

4 Konformitätserklärung

Der Hersteller erklärt, dass dieses Gerät gemäß den geltenden Bestimmungen hinsichtlich des Erhalts der CE-Kennzeichnung konzipiert und hergestellt wurde.

Der Gerätetyp entspricht den grundlegenden Anforderungen der entsprechenden Richtlinien und Standards:

• 2006/95/EWG, einschließlich Änderungen:

"Richtlinie zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen"

Konzipiert und hergestellt gemäß den europäischen Standards:

- EN 60335-1

- EN 60335-2-40

- EN 50366

• 2004/108/EWG, einschließlich Änderungen:

"Richtlinie zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit"

Konzipiert und hergestellt gemäß den europäischen Standards:

- EN 55014-1

- EN 55014-2

- EN 61000-3-2

- EN 61000-3-3

- EN 61000-3-11

5 Beschreibung des Gerätes

Dieses Gerät besteht aus folgenden Komponenten:

- Innengerät.

- Außengerät.

- Fernsteuerung.

- Anschlüsse und Zubehör.

In Abbildung 5.1 sind die Gerätekomponenten zu sehen.

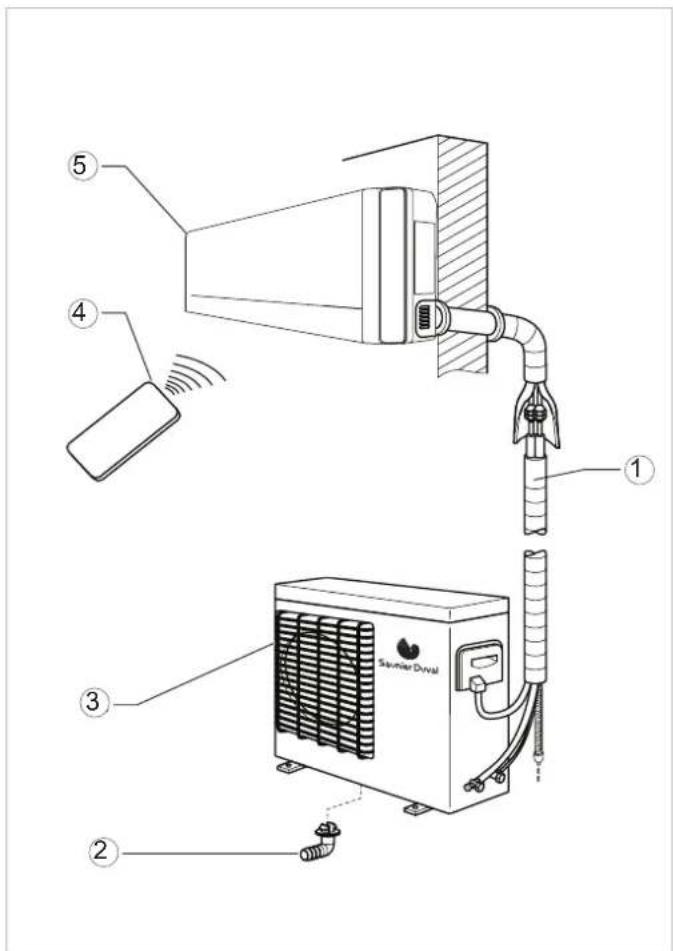

Abb. 5.1 Gerätekomponenten.

Legende

1 Kältemittelleitungen
2 Kondenswasserablauf
3 Außengerät
4 Fernsteuerung
5 Innengerät

5.1 Fernsteuerung

Die Fernsteuerung ermöglicht die Einstellung der Gerätefunktionen gemäß den Anforderungen. Damit das Gerät die Befehle entsprechend empfangen kann, muss die Fernsteuerung direkt auf das Innengerät gerichtet werden, und es dürfen keine Hindernisse dazwischen liegen.

5.2 Eigenschaften und Vorteile

Technische Daten Bildsymbol Beschreibung
Wärmepumpe		Das Kühlsystem kann umgedreht werden. Es ermöglicht das Kühlen bzw. Beheizen des Raumes gemäß den Anforderungen.
Kühlmittel R-410A		Umweltfreundliches, chlorfreies Kältemittel, das die Ozonschicht nicht schädigt und eine Effizienz von über R 407 C bzw. R 22 aufweist, womit es deutlich bessere COP-Werte erzielt.
Inverter-Technologie		Der Verbrauch wird an die Klimatisierungsanforderungen angepasst, was zu niedrigen Energiekosten führt. Das Klimagerät kann unter extremen Temperaturbedingungen betrieben werden (siehe Seite 3).
Staubfilter		Filtert der einen Großteil der Schmutz- und Staubpartikel entfernt, die durch das Gerät zirkulieren.
Fernbedienung Die Infrarot-Fe		dient zur Steuerung des Gerätes.
Warmstartfunktion		Der Ventilator des Innengerätes schaltet sich erst dann ein, wenn das Innenteil die entsprechende Temperatur erreicht. Während des Heizzyklus wird keine kalte Luft eingeblasen.
Auto-Neustart-Funktion		Nach einem Stromausfall schaltet sich das Gerät automatisch mit den zuletzt gespeicherten Einstellungen wieder ein.
Ventilschutz Eine Abdeckung		der Serviceventile vor Witterungsbedingungen.
Frostschutz		Bei Geräten mit Wärmepumpenfunktion, die in den Wintermonaten als Heizung verwendet werden, kann das Kondensat im Außengerät einfrieren. Die Frostschutzfunktion taut das Außengerät im Bedarfsfall automatisch ab.
Korrosionsschutz Das Außeng		aus verzinktem Stahl und korrosionsfesten Materialien hergestellt.

Tabelle 5.1 Eigenschaften und Vorteile.

BEDIENUNGSANLEITUNG

6 Die ersten Schritte

6.1 Einlegen der Batterien der Fernbedienung

Legen Sie zwei Batterien (2 x AAA) gemäß der nachfolgenden Beschreibung ein (siehe Abbildung 6.1).

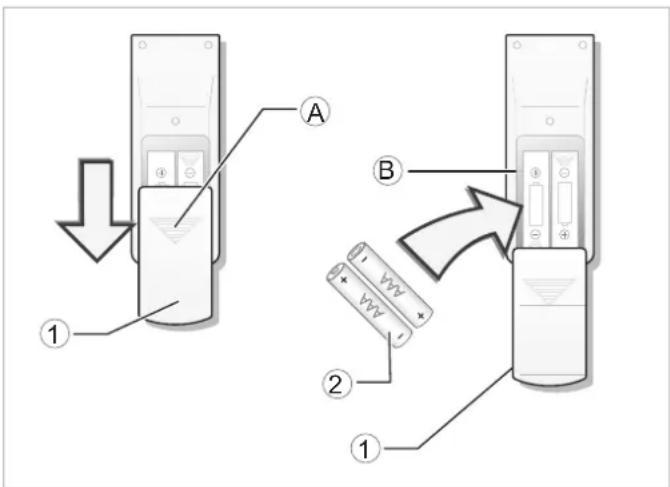

Abb. 6.1 Einlegen der Batterien der Fernbedienung.

Legende

1 Batteriedeckel
2 Batterien
A Druckbereich zum Öffnen des Deckels
B Batteriefach

• Nehmen Sie den Batteriedeckel ab, indem Sie leicht auf den Bereich A drücken und den Deckel nach unten schieben.
• Legen Sie die Batterien in die Fernbedienung ein und vergewissern Sie sich, dass die positive und negative Pole richtig eingelegt sind (beachten Sie die Angaben im Batteriefach).
• Schieben Sie den Deckel wieder zurück.
• Drücken Sie die ON/OFF-Taste (siehe Abbildung 7.1), um sicherzustellen, dass die Batterien korrekt eingelegt wurden.

ANMERKUNG:

Wenn auf dem Display nichts angezeigt wird, nachdem Sie ON/OFF gedrückt haben, müssen die Batterien neu eingelegt oder ausgetauscht werden.

Tauschen Sie immer beide Batterien gleichzeitig aus.

ANMERKUNG:

Wenn die Fernbedienung während des Betriebes nicht korrekt funktioniert, nehmen Sie bitte die Batterien heraus und legen Sie sie nach einigen Minuten erneut ein.

Wenn das Gerät für einen längeren Zeitraum außer Betrieb genommen wird, sollten die Batterien herausgenommen werden. Wenn auf dem Display nach wie vor etwas angezeigt wird, drücken Sie einfach die Reset-Taste.

ACHTUNG:

Wenn die Batterien nicht ordnungsgemäß entsorgt werden, besteht Gefahr für die Umwelt.

Nach dem Austauschen der Batterien der Fernbedienung müssen diese ordnungsgemäß entsorgt werden.

Sie dürfen niemals im Hausmüll entsorgt werden.

6.2 Einstellen der Uhrzeit

Verwenden Sie die Steuertasten, um die Uhrzeit einzustellen, wenn das Gerät erstmals in Betrieb genommen wird oder wenn die Batterien ausgetauscht wurden (siehe Abbildung 6.2).

• Drücken Sie ein Mal die Taste CLOCK.
  Die Stundenanzeige auf dem Display der Fernbedienung beginnt zu blinken.
• Drücken Sie die Tasten +/-, um die gewünschte Zeit einzustellen:

Wenn Sie die Tasten +/- drücken, wird die Zeiteinstellung um eine Minute erhöht bzw. verringert.

Wenn die Tasten +/- gedrückt und gehalten werden, wird die Zeit schnell erhöht bzw. verringert.

- Drücken Sie ein Mal die Taste CLOCK.

Die Stundenanzeige hört auf zu blinken, und die Uhr ist in Betrieb.

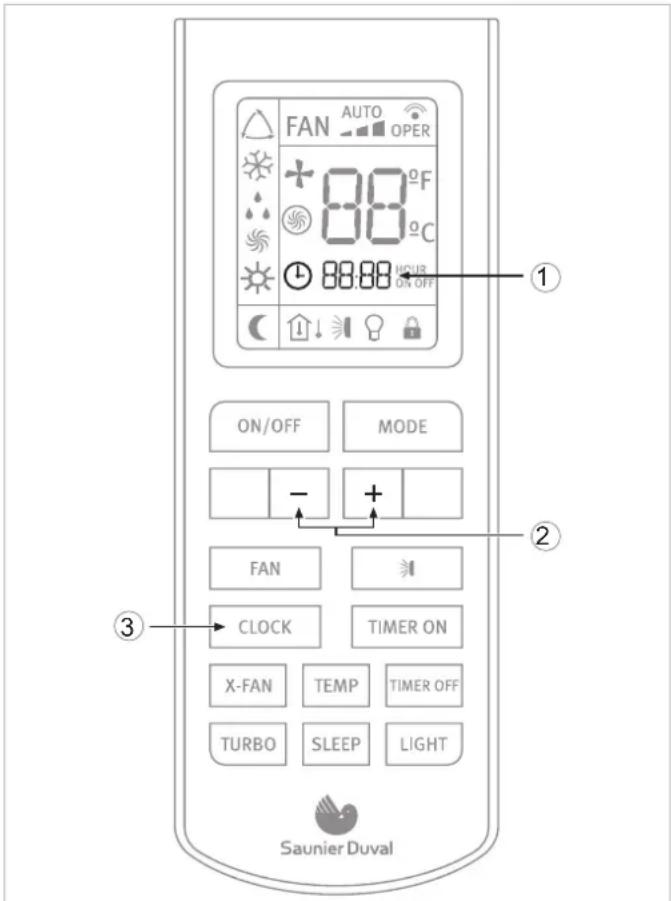

Abb. 6.2 Einstellen der Uhrzeit.

Legende

1 Stundenanzeige
2 Tasten +/-
3 CLOCK-Taste

7 Bedienungsanleitung

7.1 Allgemeine Sicherheitsmaßnahme während des Betriebes

GEFAHR von Verletzungen und Sachschäden!:

-Lassen Sie Kinder nicht mit der Fernbedienung und dem Gerät spielen. Das Gerät wurde nicht für die Benutzung durch Kinder oder beeinträchtigte Menschen ohne Aufsicht konzipiert. Setzen Sie sich unter keinen Umständen auf das Außengerät.

-Stellen Sie keine Gegenstände auf das Gerät.

-Setzen Sie die Klimaanlage nicht in Betrieb, während Sie Insektizide oder Pestizide verwenden. Diese könnten in das Gerät eindringen und die Gesundheit von Menschen mit Allergien gegen bestimmte chemische Stoffe gefährden.

-Vermeiden Sie eine längere direkte Anströmen von gekühlter Luft oder heißer Luft im Raum und richten Sie den Luftstrom nicht direkt auf Menschen, insbesondere Kinder sowie beeinträchtigte oder ältere Menschen.

-Verwenden Sie dieses Gerät nicht, um Lebensmittel, Kunstwerke, Präzisionsgeräte, Anlagen (Serverraum achten Sie auf die Einsatzgrenzen) oder Tiere zu Kühlen.

-Halten Sie das Lüftungsgitter frei und stecken Sie keinesfalls Ihre Finger oder andere Gegenstände in die Luftein- und -auslasse oder zwischen die Lamellen, während das Gerät in Betrieb ist. Die hohe Geschwindigkeit des Ventilators kann zu Verletzungen führen.

-Denken Sie stets daran, das Gerät auszuschalten, bevor Sie das Einlassgitter öffnen. Nehmen Sie das Gerät niemals vom Strom, indem Sie am Stromkabel ziehen.

-Wickeln Sie das Stromkabel nicht auf und achten Sie darauf, es nicht zu beschädigen. Nach der Montage sollte das Stromkabel einfach zugänglich sein.

-Beschädigen Sie keine Gerätekomponenten, die Kältemittel enthalten, etwa indem Sie die Leitungen der Klimaanlage mit scharfen oder spitzen Gegenständen beschädigen, Leitungen zerdrücken oder verdrehen oder die Oberflächenbeschichtung abkratzen. Wenn das Kältemittel austritt und in Ihre Augen gelangt, könnte dies zu schweren Augenverletzungen führen. Suchen Sie unverzüglich einen Arzt auf.

-Unterbrechen Sie den Betrieb der Klimaanlage nicht, indem Sie am Kabel oder Kältemittelleitungen ziehen.

GEFAHR von Verletzungen und Sachschäden!: Brand- und Explosionsgefahr.

-Beschädigte Klimaanlagen sollten nicht in Betrieb genommen werden. Im Zweifelsfall kontaktieren Sie bitte ihren qualifizierten Fachmann oder den Saunier Duval Kundendienst.

-Die Klimaanlage muss gemäß den Bestimmungen entsprechend geerdet werden.

-Stellen Sie keine Hitzequellen mit offener Flamme in den Luftstrom des Gerätes. Verwenden Sie in der Nähe der Klimaanlage keine Sprays oder andere entflammbare Gase. Dies könnte einen Brand verursachen.

-Falls eine Störung entdeckt wird (wie etwa ein Brandgeruch), muss das Gerät unverzüglich vom Stromnetz getrennt und ein qualifizierter Fachmann oder der Saunier Duval Kundendienst kontaktiert werden, um entsprechende Maßnahmen zu ergreifen. Wenn Sie das Gerät unter diesen Umständen weiterhin benutzen, könnte dies einen irreparablen Schaden, einen Kurzschluss oder einen Brand verursachen.

-Wenn das Stromkabel beschädigt ist, muss sichergestellt werden, dass es vom Saunier Duval Kundendienst oder von einem qualifizierten Fachmann ausgetauscht wird.

-Wenn die Sicherung des Innengerätes defekt ist, ersetzen Sie sie bitte durch eine des Typs T.3.15 A/250 V. Wenn die Sicherung des Außengerätes defekt ist, ersetzen Sie sie durch eine des Typs T.25 A/250 V.

-Verwenden Sie eine Verkabelung gemäß den örtlichen, nationalen und internationalen Bestimmungen hinsichtlich der Installation von technischen Elektrogeräten.

- Um das Gerät zu schützen, schalten Sie zunächst die Klimaanlage ab und nehmen Sie das Gerät erst mindestens 30 Sekunden später vom Stromnetz.

-Rufen Sie einen qualifizierten Fachmann oder den Saunier Duval Kundendienst an und vergewissern Sie sich, dass Präventivmaßnahmen zur Vermeidung von Undichtheiten in der Kältemittelleitung getroffen werden. Austretendes Kältemittel kann zu einem Sauerstoffmangel im Aufstellungsraum führen.

GEFAHR:

Stromschlaggefahr.

Hantieren Sie nicht mit nassen oder feuchten Händen am Gerät.

WARNUNG:

Gefahr von Störungen oder Fehlfunktionen.

- Stellen Sie keine Gegenstände auf oder in die Nähe des Außengerätes.

7.2 Beschreibung der Funktionen

7.2.1 Funktionen der Fernbedienung

Abb. 7.1 Übersicht der Tasten.

Legende

1 MODE-Taste
2 Tasten -/+
3 SWING-Taste
4 TIMER ON-Taste
5 TIMER OFF-Taste
6 TEMP-Taste
7 LIGHT-Taste
8 SLEEP-Taste
9 TURBO-Taste
10 X-FAN-Taste
11 CLOCK-Taste
12 FAN-Taste
13 ON/OFF-Taste

7.2.2 Display-Anzeige

Abb. 7.2 Übersicht der Tasten.

Legende

1 Anzeige FAN SPEED
2 Anzeige Verbindung
3 Anzeige X-FAN
4 Anzeige TEMPERATUR
5 Anzeige TURBO
6 Anzeige TIMER
7 Anzeige LOCK
8 Anzeige LIGHT
9 Anzeige SWING
10 Anzeige "TEMP"
11 Anzeige SLEEP
12 Anzeige HEAT MODE
13 Anzeige FAN MODE
14 Anzeige DRY MODE
15 Anzeige COOL MODE
16 Anzeige AUTO MODE

7.3 Tipps zur Verwendung der Fernbedienung

Beachten Sie die nachfolgenden Anweisungen hinsichtlich der Benutzung der Fernbedienung:

• Richten Sie während der Benutzung das Kopfteil der Signalübertragung direkt auf den Empfänger des Innengerätes.
• Der Abstand zwischen dem Sender und dem Empfänger sollte nicht mehr als sieben Meter betragen.
• Achten Sie darauf, dass sich zwischen dem Sender und dem Empfänger keine Hindernisse befinden.
• Bei Kommunikationsproblemen zwischen der Fernbedienung und dem Innengerät muss der Abstand zwischen der Fernbedienung und dem Innengerät verringert werden.
• Lassen Sie die Fernbedienung nicht fallen und werfen Sie sie nicht.

7.3.1 Sperren der Fernbedienung

Um die Tasten und das Display der Fernbedienung zu sperren, gehen Sie wie folgt vor:

- Drücken Sie gleichzeitig die Tasten - und + und halten Sie sie zwei Sekunden lang gedrückt.

Die übrigen Tasten werden deaktiviert.

Das Sperrstatussymbol wird angezeigt.

Um die Sperre aufzuheben, gehen Sie wie folgt vor:

- Drücken Sie erneut gleichzeitig die Tasten - und + und halten Sie sie gedrückt.

Die übrigen Tasten werden aktiviert.

Das Sperrstatussymbol erlischt.

7.3.2 LIGHT-Funktion

Drücken Sie die Taste LIGHT für weniger als zwei Sekunden, um das Display des Innengerätes einzuschalten. Um das Display wieder auszuschalten, drücken Sie erneut die Taste LIGHT für weniger als zwei Sekunden.

7.4 Ein- und Ausschalten des Gerätes

Um das Gerät einzuschalten, gehen Sie wie folgt vor:

- Drücken Sie die Taste ON auf der Fernbedienung; das Gerät wird nun eingeschaltet.

Um das Gerät auszuschalten, gehen Sie wie folgt vor:

- Drücken Sie die Taste OFF auf der Fernbedienung; das Gerät wird nun ausgeschaltet.

7.5 Auswahl des Betriebsmodus

7.5.1 Automatikmodus (AUTO)

Im Automatikmodus (AUTO) wählen die Klimaanlage in Abhängigkeit der Umgebungstemperatur automatisch den Kühl-(COOL) oder Heizmodus (HEAT).

• Im COOL-Modus beträgt die eingestellte Raumtemperatur 25 °C. Oberhalb dieser Raumtemperatur wird das Gerät im COOL-Modus betrieben.
• Im HEAT-Modus beträgt die eingestellte Raumtemperatur 20 °C. Unterhalb dieser Raumtemperatur wird das Gerät im HEAT-Modus betrieben.

Abb. 7.3 Auswahl des Automatikmodus.

Legende

1 MODE-Taste
2 Taste -/+
3 Anzeige AUTO-Modus

Um diesen Modus zu aktivieren, gehen Sie wie folgt vor:

Wenn das Gerät eingeschaltet ist (siehe Abschnitt 7.4):

- Drücken Sie die Taste MODE.

Die unterschiedlichen Betriebsmodi werden angezeigt.

AUTO

COOL

DRY

FAN ONLY

HEAT

Abb. 7.4 Betriebsmodi.

• Wählen Sie den Automatikmodus (AUTO).
• Drücken Sie die Tasten +/-, um die Temperatureinstellungen auszuwählen.

Wenn Sie die Tasten +/- drücken, wird die Temperatureinstellung um 1 °C erhöht bzw. verringert.

Wenn sich der Ventilator im AUTO-Modus befindet, stellen die Klimaanlage die Ventilatorgeschwindigkeit in Abhängigkeit der Umgebungstemperatur automatisch ein.

7.5.2 Kühlmodus (COOL)

Im Kühlmodus (COOL) ermöglichen die Klimaanlage nur das Kühlen.

ANMERKUNG:

Es wird empfohlen, die vorderen Lüftungsschlitze im Kühlmodus horizontal auszurichten.

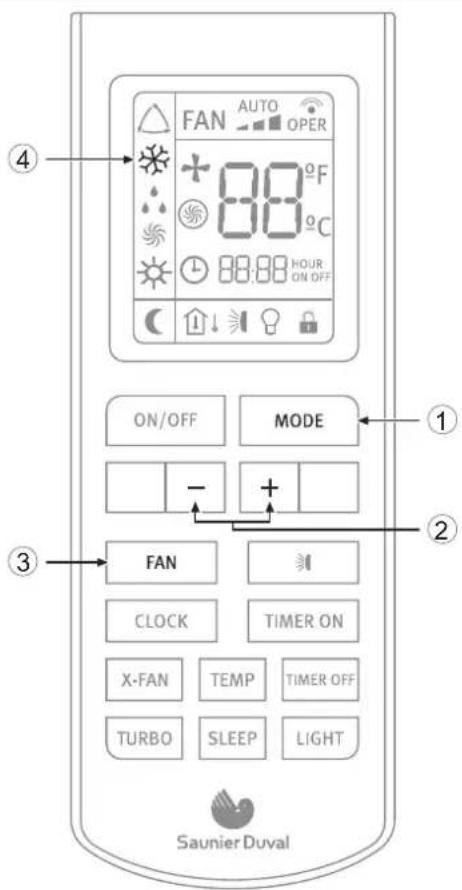

Abb. 7.5 Auswahl des Kühlmodus.

Legende

1 MODE-Taste
2 Taste -/+
3 FAN-Taste
4 Anzeige COOL-Modus

Um diesen Modus zu aktivieren, gehen Sie wie folgt vor:

Wenn das Gerät eingeschaltet ist (siehe Abschnitt 7.4):

- Drücken Sie die Taste MODE.

Die unterschiedlichen Betriebsmodi werden angezeigt.

AUTO

COOL

DRY

FAN ONLY

HEAT

Abb. 7.6 Betriebsmodi.

• Wählen Sie den Kühlmodus (COOL).
• Drücken Sie die Tasten -/+ , um die Temperatureinstellungen auszuwählen.

Wenn Sie die Tasten +/- drücken, wird die Temperatureinstellung um 1 °C erhöht bzw. verringert.

- Drücken Sie die Taste FAN, um die Ventilatorgeschwindigkeit auszuwählen.

Jedes Mal, wenn die Taste FAN gedrückt wird, ändert sich die Ventilatorgeschwindigkeit (siehe Abb. 7.7).

LOW

MEDIUM

HIGH

Abb. 7.7 Ventilatorgeschwindigkeit.

ANMERKUNG:

Ein längerer Betrieb des Gerätes bei hoher Luftfeuchtigkeit kann im Kühlmodus (COOL) dazu führen, dass Wassertropfen aus den Lüftungsschlitzen austreten.

7.5.3 Entfeuchtungsmodus (DRY)

Im Entfeuchtungsmodus (DRY) verringern die Klimaanlage die Luftfeuchtigkeit.

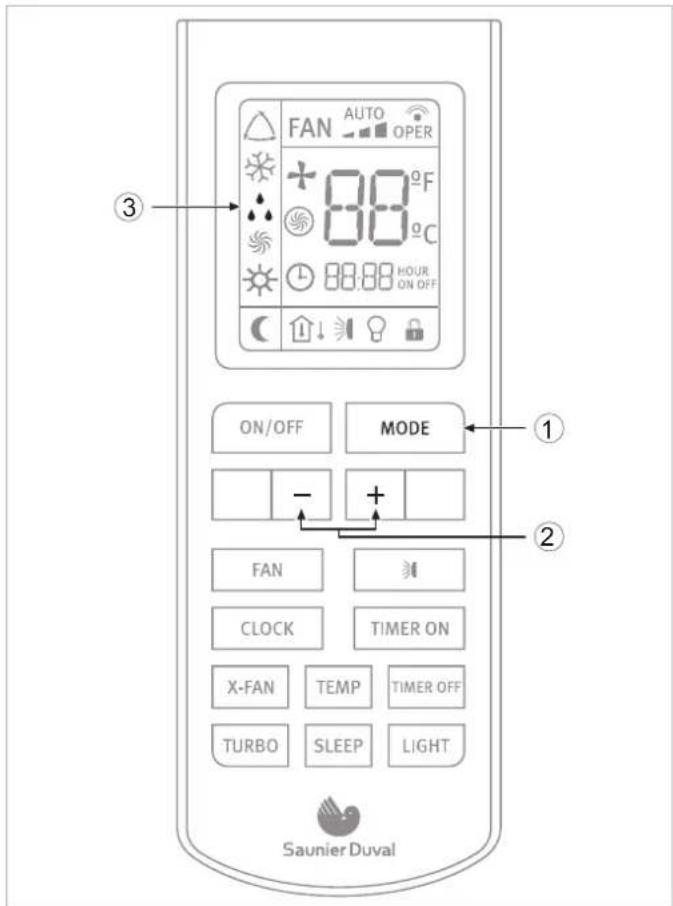

Abb. 7.8 Auswahl des Entfeuchtungsmodus.

Legende

1 MODE-Taste
2 Tasten -/+
3 Anzeige DRY-Modus

Um diesen Modus zu aktivieren, gehen Sie wie folgt vor:

Wenn das Gerät eingeschaltet ist (siehe Abschnitt 7.4):

- Drücken Sie die Taste MODE.

Die unterschiedlichen Betriebsmodi werden angezeigt.

Abb. 7.9 Betriebsmodi.

• Wählen Sie den Entfeuchtungsmodus (DRY).
• Drücken Sie die Tasten -/+ , um die Temperatureinstellungen auszuwählen.

Wenn Sie die Tasten +/- drücken, wird die

Temperatureinstellung um 1 °C erhöht bzw. verringert.

Wenn der Ventilator auf den Entfeuchtungsmodus (DRY) eingestellt ist, wählt die Klimaanlage die niedrigste Ventilatorgeschwindigkeit, um den effizientesten Modus zu wählen.

ANMERKUNG:

Ein längerer Betrieb des Gerätes bei hoher Luftfeuchtigkeit kann im Entfeuchtungsmodus (DRY) dazu führen, dass Wassertropfen aus den Lüftungsschlitzen austreten.

7.5.4 Ventilatormodus (FAN)

Im Ventilatormodus (FAN) ist die SLEEP-Funktion deaktiviert.

Abb. 7.10 Auswahl des Ventilatormodus.

Legende

1 MODE-Taste
2 FAN-Taste
3 Anzeige FAN-Modus

Um den Ventilatormodus (FAN) zu aktivieren, gehen Sie wie folgt vor:

Wenn das Gerät eingeschaltet ist (siehe Abschnitt 7.4):

- Drücken Sie die Taste MODE.

Die unterschiedlichen Betriebsmodi werden angezeigt.

AUTO

COOL

DRY

FAN ONLY

HEAT
Abb. 7.11 Betriebsmodi.

• Wählen Sie den Ventilatormodus (FAN).
• Drücken Sie die Taste FAN, um die Ventilatorgeschwindigkeit auszuwählen.

Jedes Mal, wenn die Taste FAN gedrückt wird, ändert sich die Ventilatorgeschwindigkeit (siehe Abb. 7.12).

LOW

MEDIUM

HIGH
Abb. 7.12 Ventilatorgeschwindigkeit.

7.5.5 Heizmodus (HEAT)

Im Heizmodus (HEAT) ermöglichen die Klimaanlage nur das Heizen.

Abb. 7.13 Auswahl des Heizmodus.

Legende

1 MODE-Taste
2 Taste -/+
3 FAN-Taste
4 Anzeige HEAT-Modus

Um diesen Modus zu aktivieren, gehen Sie wie folgt vor:

Wenn das Gerät eingeschaltet ist (siehe Abschnitt 7.4):

- Drücken Sie die Taste MODE.

Die unterschiedlichen Betriebsmodi werden angezeigt.

AUTO

COOL

DRY

FAN ONLY

HEAT
Abb. 7.14 Betriebsmodi.

• Wählen Sie den Heizmodus (HEAT).
• Drücken Sie die Tasten -/+, um die Temperatureinstellungen auszuwählen.

Wenn Sie die Tasten +/- drücken, wird die Temperatureinstellung um 1 °C erhöht bzw. verringert.

- Drücken Sie die Taste FAN, um die Ventilatorgeschwindigkeit auszuwählen.

Jedes Mal, wenn die Taste FAN gedrückt wird, ändert sich die Ventilatorgeschwindigkeit (siehe Abb. 7.15).

LOW

MEDIUM

HIGH

Abb. 7.15 Ventilatorgeschwindigkeit.

ANMERKUNG:

Wenn das Gerät den Kompressor über das Thermostat abschaltet oder wenn die Auftaufunktion aktiv ist, wird der Ventilator des Innengerätes angehalten, um den Ausstoß kalter Luft zu vermeiden.

7.6 Einstellen der Richtung des Luftstroms

Die Richtung des Luftstroms kann im HEAT-Modus vertikal und im COOL-Modus horizontal eingestellt werden.

GEFAHR VON VERLETZUNGEN UND SACHSCHÄDEN!:

Vermeiden Sie direkten Körperkontakt mit den starken Luftströmen. Setzen Sie Tiere und Pflanzen nicht direkt dem Luftstrom aus. Sie könnten davon Schaden nehmen.

WARNUNG:

Gefahr von Störungen oder Fehlfunktionen. Öffnen Sie die Lüftungsschlitze nicht händisch.

ANMERKUNG:

Wenn die Schlitze nicht richtig funktionieren, halten Sie das Gerät für eine Minute an und starten Sie es anschließend erneut. Nehmen Sie dabei die erforderlichen Einstellungen mit der Fernbedienung vor.

7.7 Auswahl der Sonderfunktion

7.7.1 SLEEP-Funktion

Die Modi COOL und HEAT können während der Nachtstunden eingestellt werden, um einen übermäßigen Anstieg oder Rückgang der Temperatur zu verhindern.

Abb. 7.16 Auswahl der SLEEP-Funktion.

Legende

1 SLEEP-Taste

2 Anzeige SLEEP-Funktion

Um diesen Modus zu aktivieren, gehen Sie wie folgt vor:

- Wählen Sie den gewünschten Betriebsmodus (siehe Abschnitt 7.5).

- Drücken Sie die Taste SLEEP.

SLEEP-Funktion im COOL-Modus

Die Umgebungstemperatur wird im Vergleich zur eingestellten Temperatur in den ersten beiden Stunden um 1 °C pro Stunde erhöht. Diese neue Temperatur wird anschließend für fünf Stunden aufrechterhalten und in den darauffolgenden zwei Stunden schrittweise verringert, um die ursprünglich eingestellte Temperatur zu erreichen.

SLEEP-Funktion im HEAT-Modus

Die Umgebungstemperatur wird im Vergleich zur eingestellten Temperatur in den ersten beiden Stunden um 1 °C pro Stunde verringert. Diese neue Temperatur wird anschließend für fünf Stunden aufrechterhalten und in den darauffolgenden zwei

Stunden schrittweise erhöht, um die ursprünglich eingestellte Temperatur zu erreichen.

ANMERKUNG:

Während die SLEEP-Funktion aktiviert ist, läuft der Ventilator mit geringer Geschwindigkeit.

7.7.2 TIMER ON/OFF-Funktion (EIN- UND AUSSCHALTEN mittels Timer)

Das Gerät kann mithilfe des Timers ein- und ausgeschaltet werden.

Abb. 7.17 Auswahl der TIMER-Funktion.

Legende

1 Anzeige TIMER ON/OFF-Funktion
2 Tasten - / + (Erhöhen/Verringern)
3 TIMER ON-Taste
4 TIMER OFF-Taste

Um eine Einschaltzeit für das Gerät zu programmieren, gehen Sie wie folgt vor:

- Drücken Sie bei ausgeschaltetem Gerät auf die Taste TIMER ON. Die Anzeige TIMER ON beginnt zu blinken. Stellen Sie die gewünschte Einschaltzeit ein, indem Sie die Tasten -/+ drücken. Drücken Sie erneut die Taste TIMER ON, um die gewünschte Einschaltzeit zu bestätigen.

Um eine Ausschaltzeit für das Gerät zu programmieren, gehen Sie wie folgt vor:

- Drücken Sie bei eingeschaltetem Gerät auf die Taste TIMER OFF. Die Anzeige TIMER OFF beginnt zu blinken. Stellen Sie die gewünschte Ausschaltzeit des Geräts ein, indem Sie

die Tasten -/+ drücken. Drücken Sie erneut die Taste TIMER OFF, um die gewünschte Ausschaltzeit zu bestätigen.

Um den Vorgang abzubrechen, gehen Sie wie folgt vor:

- Drücken Sie erneut die Taste TIME ON oder TIMER OFF.

ANMERKUNG:

Die REPEAT-Funktion ist standardmäßig verfügbar. Wenn das Programm nicht abgebrochen wird, wird es täglich wiederholt.

ANMERKUNG:

Stellen Sie vor der Aktivierung des Timers die Uhrzeit korrekt ein.

ANMERKUNG:

Starten Sie die Zeiteinstellung erneut, nachdem Sie die Batterien ausgetauscht haben oder es zu einem Stromausfall gekommen ist.

7.7.3 TURBO-Funktion

Verwenden Sie die TURBO-Funktion, wenn ein rasches Kühlen (COOL-MODUS) oder ein rasches Heizen (HEAT-MODUS) erforderlich ist.

Abb. 7.18 Auswahl der TURBO-Funktion.

Legende

1 Anzeige TURBO-Symbol

2 TURBO-Taste

Um die TURBO-Funktion zu aktivieren oder zu deaktivieren, gehen Sie wie folgt vor:

- Drücken Sie die TURBO-Taste für weniger als zwei Sekunden.

7.7.4 X-FAN-Funktion

Abb. 7.19 Auswahl der X-FAN-Funktion.

Legende

1 Anzeige X-FAN-Symbol

2 X-FAN-Taste

Wenn Sie die Taste "X-Fan" im COOL- oder DRY-Modus drücken, wird die Anzeige auf dem Display der Fernbedienung aufleuchten, und der Ventilator des Innengerätes wird etwa zwei Minuten lang in Betrieb sein – auch nachdem das Gerät ausgeschaltet oder dessen Ausschalten programmiert wurde. Sobald diese Zeit abgelaufen ist, schaltet sich das Gerät automatisch ab, und die Anzeige des COOL-Modus des Innengerätes wird alle zehn Sekunden blinken.

Dies führt dazu, dass die Feuchtigkeit im Innengerät ausgestoßen wird, wodurch das Gerät trocken gehalten wird und dessen Komponenten vor Schimmel und Bakterien geschützt wird.

Die X-Fan-Funktion ist im AUTO-, FAN- oder HEAT-Modus nicht verfügbar.

7.7.5 Temp-Funktion

Abb. 7.20 Auswahl der TEMP-Funktion.

Legende

1 TEMP-Taste

2 Anzeige TEMP

Diese Funktion zeigt die eingestellte Temperatur und die innere Umgebungstemperatur auf dem Display des Innengeräts an.
Wenn Sie die Taste TEMP drücken, wird Folgendes angezeigt:

	Eingestellte Temperatur
	Innere Umgebungstemperatur
	Äußere Umgebungstemperatur(Für dieses Modell nicht verfügbar)

7.8 Anzeige des Innengerätes

Abb. 7.21 Überblick des Displays des Innengerätes.

Legende

1 Anzeige HEATING
2 Anzeige COOLING
3 Anzeige TEMPERATUR
4 Anzeige ON-OFF
5 Anzeige AUFTAUEN
6 Infrarotsignal-Empfänger

7.9 Notfallbetrieb

Verwenden Sie diese Funktion nur dann, wenn die Fernbedienung defekt ist oder verlegt wurde.

Um diesen Modus zu aktivieren, gehen Sie wie folgt vor:

• Betätigen Sie den Schalter des Notfallbetriebs.
• Es ertönt ein Piepton, der darauf hinweist, dass die Funktion aktiviert wurde.

Abb. 7.22 Schalter für Notfallbetrieb/Betriebstest.

Betriebssequenz:

• Durch den ersten Tastendruck wechselt das Gerät in den Automatikmodus.
• Durch den zweiten Tastendruck schaltet sich das Gerät aus.

ANMERKUNG:

Während des Notfallbetriebs läuft das Gerät standardmäßig im AUTO-Modus.

WARTUNG

8 Energiespartipps

8.1 Angemessene Raumtemperatur

Stellen Sie die Raumtemperatur auf einen angemessenen Wert ein, um das körperliche Wohlbefinden sicherzustellen und im Bedarfsfall den rechtlichen Standards zu entsprechen. Jedes Grad oberhalb dieses Wertes erhöht den Energieverbrauch beträchtlich.

Die Temperatur muss auch für den spezifischen Zweck des Raumes geeignet sein. Leer stehende Räume und Schlafzimmer erfordern nicht dieselbe Temperatur wie das Wohnzimmer.

8.2 Beseitigung von Hitze- oder Kältequellen

Falls Hitze- (im Kühlmodus) oder Kältequellen (im Heizmodus) vorhanden sind, die entfernt werden können, entfernen Sie diese bitte (z. B. ein Fenster oder eine Tür, die nicht richtig geschlossen sind). Dadurch wird sichergestellt, dass das Gerät weniger Energie verbraucht.

8.3 Betrieb im Heizmodus (Wärmepumpe)

Wenn sich das Gerät im Heizmodus befindet, fungiert es als Wärmepumpe, d. h. es nimmt die Hitze von außerhalb (über das Außengerät) auf und lässt diese innen (über das Innengerät) frei. Ein konventionelles Heizsystem erzeugt Wärme ausschließlich mittels Energieverbrauch. Daher ist das Beheizen eines Raums mittels Wärmepumpe wesentlich wirtschaftlicher als herkömmliches Heizen (Heizkörper, Heizgeräte, Boiler usw.).

AT 8.4 Umgebungstemperatur bei Abwesenheit

Im Heizmodus wird Energie gespart, indem die Raumtemperatur bei etwa 5 °C unterhalb der normalen Temperatur gehalten wird. Eine Verringerung von über 5 °C führt zu keiner weiteren Energieersparnis, da für den anschließenden Betrieb unter normalen Betriebsbedingungen mehr Heizkraft erforderlich ist.

Es zahlt sich nur bei längerer Abwesenheit aus, die Temperatur weiter zu verringern, z. B. im Urlaub.

Im Winter muss der Schutz vor Frost gewährleistet sein.

8.5 Gleichmäßiges Heizen

Offmals wird in einem Haus nur ein Raum beheizt. Abgesehen von der Fläche, die den Umfang dieses Bereichs bildet, z. B. Wände, Türen, Fenster, Decken und Böden, sind die angrenzenden Räume kühler als die Raumtemperatur. Dadurch geht unbeabsichtigt Wärmeenergie verloren. Es ist daher schwierig, den Raum zu beheizen, und es wird ein unangenehmes Kältegefühl wahrgenommen (dasselbe passiert, wenn Türen offen gelassen werden, die die beheizten und unbeheizten Bereiche eingeschränkt voneinander trennen).

Dies ist ein falsches Wirtschaften, die Heizung läuft, und trotzdem ist die Umgebungstemperatur nicht angenehm. Mehr Komfort und ein vernünftigerer Betriebsmodus werden erzielt, indem alle Räume im Haus gleichmäßig beheizt werden, wobei der Verwendungszweck eines jeden Raums berücksichtigt werden muss (die Temperatur von leer stehenden Räumen und Schlafzimmern muss nicht dieselbe sein wie im Wohnzimmer, sofern sie nicht beträchtlich kühler ist als im Wohnzimmer).

8.6 Verringerung des Verbrauchs während der Nachtstunden (SLEEP-Funktion)

Das Gerät verfügt über eine SLEEP-Funktion, die während der Nachtstunden eine automatische Temperaturanpassung in Abhängigkeit voreingestellter Werte ermöglicht (im Heizmodus wird die Temperatur leicht verringert, im Kühlmodus leicht erhöht). Abgesehen von höherem Komfort führt dies außerdem zu einer Verringerung des Stromverbrauchs. Weitere Details zur SLEEP-Funktion entnehmen Sie bitte Abschnitt 7.7.1.

8.7 Verringerung des Verbrauchs mittels programmierter Betriebszeit (TIMER-Funktion)

Durch die Nutzung der TIMER-Funktion können Sie die Startzeit des Gerätes einstellen. Somit ist es möglich, den Betrieb des Gerätes zu programmieren, um es nur dann einzuschalten, wenn Sie es benötigen, und dadurch Energie zu sparen.

8.8 Korrekte Wartung des Gerätes

Nur ein Gerät in tadellosem Zustand funktioniert effizient und kann aus der Energie, die es verbraucht, das meiste herausholen. Vergewissern Sie sich, dass das Gerät korrekt gewartet wird (weitere Details entnehmen Sie bitte Abschnitt 10). Vergewissern Sie sich insbesondere, dass die Filter sauber und die Lufteinlässe nicht verstopft sind. Anderenfalls führt dies zu einem höheren Energieverbrauch.

9 Fehlerbehebung

In der nachfolgenden Tabelle werden eine Auswahl von Problemen sowie deren mögliche Ursachen und Lösungen beschrieben (siehe Tabelle 9.1).

Wenn diese Lösungen das Problem nicht beheben, kontaktieren Sie bitte einen qualifizierten Fachmann oder den Saunier Duval Kundendienst.

SYMPTOME MÖGLICHE URSACHEN MÖGLICHE LÖSUNG
Die Klimaanlage startet nicht sofort Wenn das Gerät angehalten wird, startetes erst wieder nach drei Minuten, um die Klimaanlage zu schützen.		Warten Sie drei Minuten, bevor Sie das Gerät wieder einschalten.
		Wenn das Gerät vom Strom genommen und wieder angeschlossen wird, ist der Kurzschlussschutz für drei Minuten aktiv, um die Klimaanlage zu schützen.
Die Klimaanlage funktioniert überhaupt nicht (die Lüftung startet nicht)	Der Stromanschluss ist nicht korrekt angeschlossen.	Schließen Sie den Stromanschluss korrekt an.
	Unterbrechung der Stromversorgung. Stellen Sie die Stromversorgung wieder her.
	Die Sicherung ist durchgebrannt. Tauschen Sie die Sicherung aus. Verwenden Sie für jedes Modell nur die richtigen Sicherungen. Verwenden Sie keinen Draht oder anderes Material, um die Sicherung auszutauschen. Dies könnte Brände verursachen.
Ungenügendes Kühlen oder Heizen	Türen und/oder Fenster sind geöffnet.	Schließen Sie die Türen und/oder Fenster.
	Hitzequelle in der Nähe. Beseitigen Sie die Hitzequelle, sofern möglich.
	Das Thermostat ist im Kühlmodus auf eine extrem hohe oder im Heizmodus auf eine extrem niedrige Temperatur eingestellt.	Stellen Sie die Temperatur entsprechend ein.
	Hindernis vor dem Luftein- oder -auslass. Entfernen Sie das Hindernis, um eine entsprechende Luftzirkulation zu ermöglichen.
	Die Raumtemperatur hat die eingestellte Stufe noch nicht erreicht.	Warten Sie noch einen Augenblick.
	Schmutziger oder verstopfter Luftfilter. Reinigen Sie den Luftfilter (der Luftfilter sollte alle 15 Tage gereinigt werden).
	Dringt während des Kühlbetriebs direktes Sonnenlicht durch das Fenster ein?	Verwenden Sie einen Vorhang, um die Klimaanlage zu schützen.
Das Gerät gibt Geräusche von sich Während des Betriebes oder wenn es angehalten wird, könnte das Gerät ein Gluckergeräusch abgeben. Dieses Geräusch ist in den ersten zwei bis drei Minuten des Betriebes am lautesten.		Das ist bei Klimaanlage normal. Das Geräusch wird vom Kältemittel verursacht, das durch das System fließt.
		Wasrend des Betriebs ist ein Knackgeräusch zu hören.
		Wenn das Geräusch laut ist und während des Betriebes aus den Schlitten kommt, könnten die Luftfilter zu verschmutzt sein.
Es kommt zur Geruchsbildung Dies liegt daran, dass Gerüche der Umgebung im System zirkulieren (Möbel, Zigaretten).		Diese Situation erfordert kein Handeln.
Dunst oder Dampf wird vom Gerät abgegeben	Während des COOL- oder DRY-Modus könnte das Innengerät Dunst abgeben. Dies liegt an der plötzlichen Abkühlung der Innenluft.	Diese Situation erfordert kein Handeln.

Tabelle 9.1 Fehlerbehebung.

10 Wartung

GEFAHR:

Stromschlaggefahr.

Nehmen Sie das Gerät vom Strom und isolieren Sie die Kabel ab, bevor Sie Wartungsarbeiten am Gerät durchführen. Vergewissern Sie sich, dass die Netzversorgung nicht unbeabsichtigt eingeschaltet werden kann. Dadurch werden Verletzungen vermieden.

GEFAHR:

Stromschlaggefahr.

Reinigen Sie das Gerät nicht mit Wasser.

WARNUNG:

Gefahr von Störungen oder Fehlfunktionen. Verwenden Sie kein Benzin, Verdünner oder Reinigungsmittel, wenn Sie das Gerät reinigen. Dies könnte die Beschichtung des Gerätes beschädigen.

WARNUNG:

Heißes Wasser über 40 °C könnte die Farbe beschädigen oder zu Deformationen führen.

10.1 Reinigung der Fernbedienung

• Wischen Sie die Fernbedienung mit einem trockenen Tuch ab. Verwenden Sie bei der Reinigung der Fernbedienung kein Wasser.
• Verwenden Sie keine Glasreiniger oder chemische Tücher.

10.2 Reinigung des Innengerätes

• Wischen Sie den äußeren Bereich des Gerätes mit einem weichen, trockenen Tuch ab.
• Bei hartnäckigen Flecken können Sie ein mit Wasser verdünntes neutrales Reinigungsmittel verwenden. Entfernen Sie das überflüssige Wasser aus dem Tuch, bevor Sie damit wischen. Halten Sie das Gerät frei von Reinigungsmitteln

10.3 Reinigung der Luftfilter

Die Luftfilter sammeln den Staub, der über den Raum in das Innengerät gelangte.

Wenn der Filter verstopft ist, wirkt sich dies negativ auf die Effizienz der Klimaanlage aus. Der Kompressor könnte beschädigt werden und der Wärmetauscher des Innengerätes könnte gefrieren.

Reinigen Sie den Luftfilter regelmäßig, um dies zu verhindern. Gehen Sie dabei wie folgt vor:

• Nehmen Sie die Luftfilter heraus, indem Sie die mittlere Lasche leicht nach oben drücken, bis sich diese löst, und ziehen Sie den Filter nach unten heraus.

• Reinigen Sie den Filter, indem Sie den Staub und Schmutz mittels Staubsauger entfernen, oder reinigen Sie ihn mit kaltem Wasser.

• Vergewissern Sie sich, dass die Filter vollständig trocken sind, bevor Sie sie wieder in das Gerät einsetzen. Die Aktivkohlefilter (sofern vorhanden) können reaktiviert werden, indem Sie direktem Sonnenlicht ausgesetzt werden. Falls nach wie vor Gerüche auftreten, müssen die Filter ausgetauscht werden. Wenn starke Gerüche weiterhin ein Problem darstellen, kontaktieren Sie den Saunier Duval Kundendienst, um das Gerät vollständig zu reinigen.

• Setzen Sie den Filter korrekt ein und vergewissern Sie sich, dass er hinter dem Stopper vollständig einrastet. Wenn der rechte und der linke Filter nicht richtig einrasten, könnte dies zu einer Fehlfunktion führen.

WARNUNG:

Gefahr von Störungen oder Fehlfunktionen. Setzen Sie keine Duftsysteme, Antigeruchssysteme usw. in den Filter oder in die innere Abluft ein. Dies könnte den Wärmetauscher beschädigen und verschmutzen. Im Bedarfsfall können Sie diese Systeme am Auslass des Gerätes installieren. Vergewissern Sie sich jedoch, dass diese nur dann laufen, wenn der Ventilator eingeschaltet ist.

10.4 Reinigung des Außengerätes

WARNUNG:

Verwenden Sie stets eine angemessene Schutzausrüstung (Helm, Handschuhe, Sicherheitsschuhe und Schutzbrille).

• Wischen Sie den äußeren Bereich des Gerätes mit einem trockenen Tuch ab.
• Entfernen Sie gelegentlich Staub und Schmutz von der Oberfläche des Einlasses.
• Reinigen Sie die Lamellen des Wärmetauschers regelmäßig mit einer weichen Bürste, wenn sich das Gerät in einem staubigen Umfeld befindet.
• Prüfen Sie gelegentlich die Verkleidung des Innengerätes.

GEFAHR VON VERLETZUNGEN UND SACHSCHÄDEN!

Eine beschädigte oder deformierte Verkleidung könnte das Gerät instabil machen und möglicherweise zu Verletzungen oder Sachschäden führen.

GEFAHR VON VERLETZUNGEN UND SACHSCHÄDEN!

Abgesehen von Wartungs- oder Austauscharbeiten sollte der Auslass des Außengerätes nicht zerlegt werden. Den Ventilator zu zerlegen, kann äußerst gefährlich sein.

ANMERKUNG:

Wir empfehlen Ihnen, einen qualifizierten Fachmann oder den Saunier Duval Kundendienst zu kontaktieren, um Wartungsarbeiten durchzuführen. Dies trägt dazu bei, die Lebensdauer des Gerätes zu verlängern und dessen Leistung zu verbessern.

11 Stilllegung über einen längeren Zeitraum

Wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden möchten:

• Setzen Sie den Ventilator bei einer Temperatur von 30 °C im COOL-Modus und mit dem High-Speed-Ventilator für zwei oder drei Stunden in Betrieb, um einer Schimmel- oder Geruchsbildung vorzubeugen.
• Halten Sie das Gerät an und nehmen Sie es vom Strom.
• Reinigen Sie die Luftfilter.
• Reinigen Sie das Außengerät.
• Nehmen Sie die Batterien aus der Fernbedienung.

Vor dem Wiedereinschalten des Gerätes:

• Tauschen Sie die Batterien der Fernbedienung aus.
- Vergewissern Sie sich, vor dem Betrieb den linken und den rechten Filter einzusetzen.
- Vergewissern Sie sich, dass die Luftfilter nicht verstopft sind.
- Vergewissern Sie sich, dass der Lufteinlass und der Luftauslass nicht verstopft sind.
- Schließen Sie das Gerät wieder an das Stromnetz an und testen Sie die Klimaanlage in allen Modi. Wenn Sie ein seltsames Geräusch wahrnehmen, kontaktieren Sie bitte Ihren Saunier Duval Kundendienst.

GEFAHR VON VERLETZUNGEN UND SACHSCHÄDEN!!

Falls das Gerät entfernt und zu einem späteren Zeitpunkt wieder montiert wird, muss sichergestellt werden, dass das Gerät von Personal mit entsprechender Qualifikation korrekt installiert wird (siehe Installationsanleitung). Anderenfalls könnte dies zu Wasserundichtheiten, Kältemittelundichtheiten, Kurzschlüssen oder sogar Bränden führen.

12 Außerbetriebnahme des Gerätes

GEFAHR von Verletzungen und Sachschäden!: Wenn das Gerät entsorgt wird, muss sichergestellt werden, dass dies auf sichere Weise und gemäß den örtlichen Gesetzen und Bestimmungen erfolgt. Um dies zu tun, befolgen Sie bitte die Schritte, die im Installationsanleitung beschrieben werden, in umgekehrter Reihenfolge und verwenden Sie dabei die erforderlichen Werkzeuge und Schutzausrüstungen. Vergewissern Sie sich, dass die Abmontage von qualifizierten Fachmann oder von Saunier Duval Kundendienst durchgeführt wird.

WARNUNG: Bei der Entsorgung des Gerätes besteht Gefahr für die Umwelt. Um dies zu vermeiden, befolgen Sie bitte die in diesem Abschnitt beschriebenen Anweisungen.

WARNUNG: Klimaanlagen enthalten Kältemittel, die auf besondere Weise entsorgt werden müssen. Die wertvollen Materialien in einer Klimaanlage können recycelt werden.

Ihr Gerät ist mit dem Recycling-Symbol gekennzeichnet (siehe Abbildung 12.1). Dies bedeutet, dass bei der Entsorgung Folgendes berücksichtigt werden muss:

• Entsorgen Sie das Gerät nicht im Haushaltsmüll.
• Entsorgen Sie das Gerät gemäß den geltenden örtlichen und nationalen Standards auf korrekte und umweltfreundliche Weise.
• Übergeben Sie das Gerät einem Abfallentsorgungsunternehmen, das von den örtlichen Behörden für den Transport zu einer entsprechenden Aufbereitungsanlage autorisiert wurde.
• Wenn das Gerät durch ein neues ersetzt wird, das denselben Nutzungszweck aufweist, können Sie das alte Gerät dem Verkäufer des neuen Gerätes aushändigen, der es entsprechend entsorgt.
• Für weitere Informationen kontaktieren Sie bitte die örtlichen Behörden.

User Manual

WALL-MOUNTED UNITS

SDH 17-025 NW

SDH 17-035 NW

SDH 17-050 NW

SDH 17-065 NW

EN

PACKING LIST

Saunier Duval behält sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen
