SDH 17-050 NW - Condizionatore SAUNIER DUVAL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Condizionatore d'aria sistema split (pompa di calore)
Modello	SDH 17-050 NW
Marca	Saunier Duval
Refrigerante	R-410A (GWP = 1975)
Tecnologia	Inverter DC
Modalità operative	Auto, Raffreddamento, Riscaldamento, Deumidificazione, Solo ventilatore
Controllo	Telecomando a infrarossi
Alimentazione	230 V / 50 Hz (tipico)
Batteria del telecomando	2× AAA
Funzioni speciali	Turbo, Sleep, Timer On/Off, X-Fan, Luce, Funzionamento di emergenza
Direzione del flusso d'aria	Alette verticali e orizzontali (controllate a distanza)
Riavvio automatico	Sì (dopo un'interruzione di corrente)
Avvio a caldo	Sì (previene correnti d'aria fredda in riscaldamento)
Protezione antigelo	Ciclo di sbrinamento automatico
Tipo di filtro	Filtro generale antipolvere (lavabile)
Involucro dell'unità esterna	Acciaio zincato con rivestimento anticorrosione
Manutenzione	Pulire il filtro dell'aria ogni 15 giorni; pulire l'unità interna con un panno asciutto
Sicurezza	Blocco bambini, funzionamento di emergenza, protezione fusibile (T3.15A/250V interno, T25A/250V esterno)
Ricambi	Batterie del telecomando, filtri dell'aria
Intervallo di temperatura operativa	Raffreddamento: fino a 45°C esterni; Riscaldamento: fino a -7°C esterni

Domande frequenti - SDH 17-050 NW SAUNIER DUVAL

Come si imposta l'orologio sul telecomando?

Premere una volta il pulsante CLOCK. L'indicatore delle ore lampeggerà. Utilizzare i pulsanti +/- per impostare l'ora desiderata, quindi premere di nuovo CLOCK per confermare.

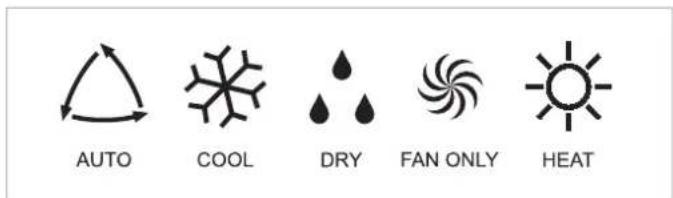

Quali sono le diverse modalità operative e come si selezionano?

Le modalità sono Auto, Raffreddamento, Riscaldamento, Deumidificazione e Solo ventilatore. Premere ripetutamente il pulsante MODE per scorrere tra di esse. Confermare premendo ON/OFF se necessario.

Come si utilizza il timer per accendere o spegnere automaticamente l'unità?

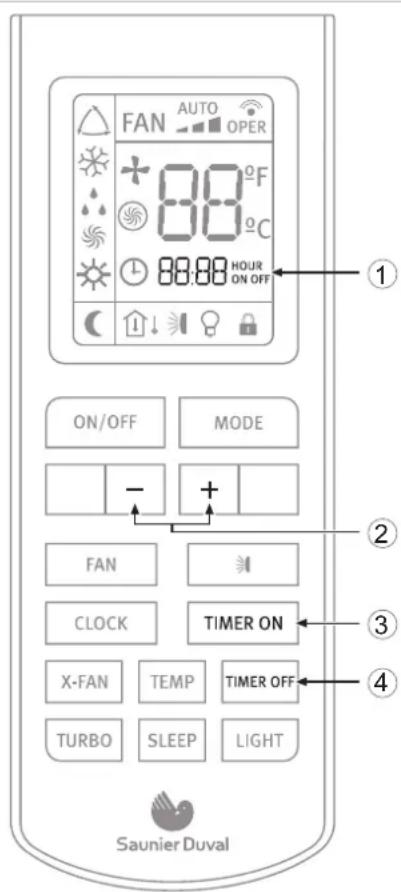

Per impostare il timer ON, con l'unità spenta premere TIMER ON, regolare l'ora con +/- e premere di nuovo TIMER ON. Per il timer OFF, con l'unità accesa premere TIMER OFF, regolare l'ora e confermare. Il timer si ripete quotidianamente a meno che non venga annullato.

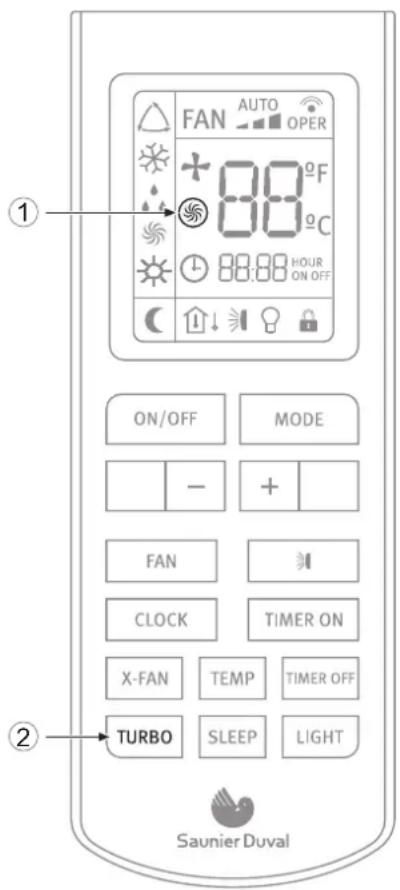

Cos'è la funzione Turbo e come si attiva?

Turbo fornisce un rapido raffreddamento o riscaldamento. Premere il pulsante TURBO (<2 sec) per attivare; premere di nuovo per disattivare. L'indicatore TURBO si illumina.

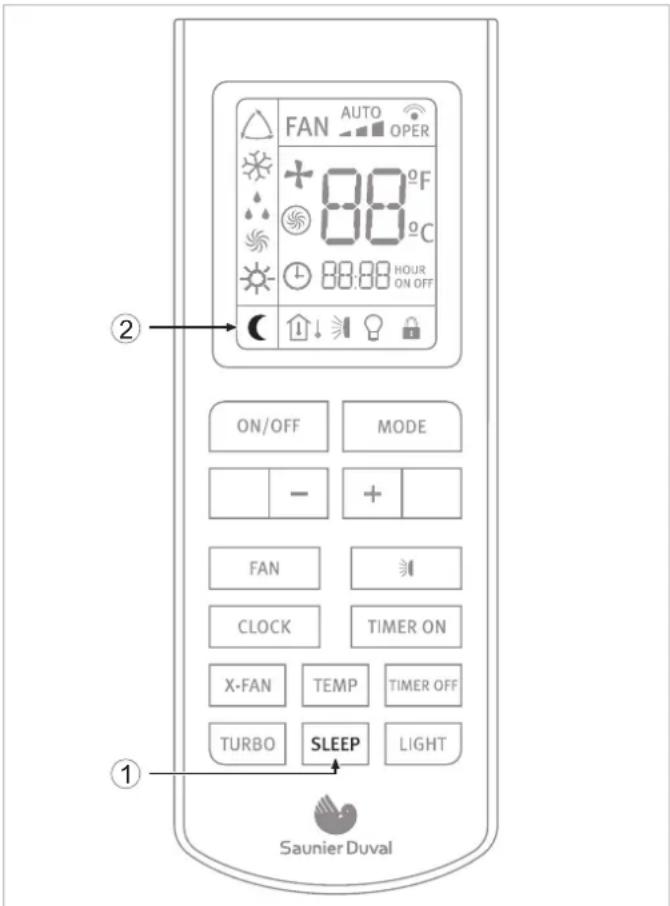

Come funziona la funzione Sleep?

In modalità Raffreddamento, Sleep aumenta la temperatura di 1°C ogni ora per 2 ore, poi la mantiene per 5 ore, quindi la abbassa di nuovo. In modalità Riscaldamento, abbassa la temperatura di 1°C ogni ora per 2 ore, poi la mantiene, quindi la alza di nuovo. Il ventilatore funziona a bassa velocità.

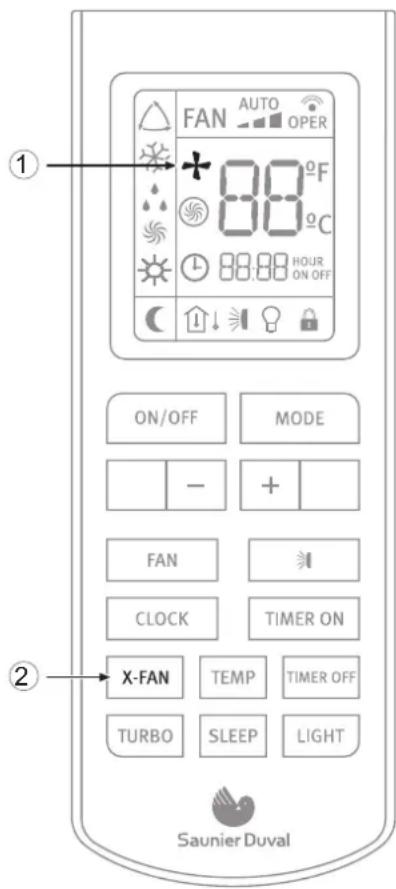

Cosa fa la funzione X-Fan?

X-Fan mantiene il ventilatore interno in funzione per circa 2 minuti dopo lo spegnimento dell'unità in modalità Raffreddamento o Deumidificazione per asciugare la batteria e prevenire muffe e ruggine. Attivare premendo il pulsante X-FAN.

Come si puliscono i filtri dell'aria?

Rimuovere i filtri spingendo verso l'alto la linguetta centrale e tirando verso il basso. Pulire con un aspirapolvere o acqua fredda. Asciugare bene all'ombra prima di reinstallare. Pulire ogni 15 giorni.

Cosa fare se l'unità non si avvia?

Controllare se il cavo di alimentazione è collegato, se il fusibile è integro (sostituire con T3.15A/250V per l'interno) e attendere 3 minuti dopo un arresto. Se il problema persiste, contattare un tecnico.

Come bloccare il telecomando per evitare modifiche accidentali?

Tenere premuti contemporaneamente i pulsanti - e + per oltre 2 secondi. Apparirà l'indicatore di blocco. Ripetere la stessa operazione per sbloccare.

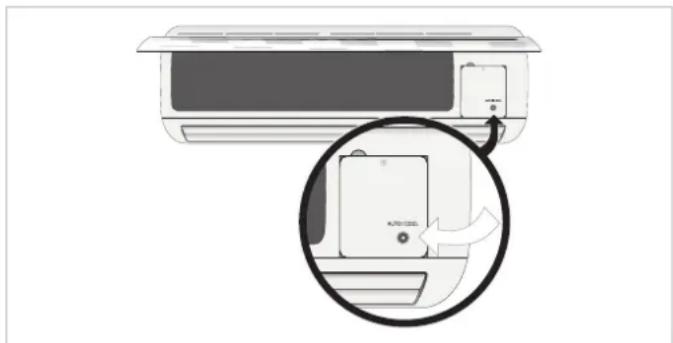

Cos'è il funzionamento di emergenza e come si utilizza?

Se il telecomando è perso o rotto, premere l'interruttore di emergenza sull'unità interna. La prima pressione avvia la modalità Auto, la seconda arresta l'unità. L'unità funziona solo in modalità Auto.

MANUALE UTENTE SDH 17-050 NW SAUNIER DUVAL

Manuale di Istruzione

Instrukcja obsługi

Manuale di Istruzione

UNITÀ A PARETE

SDH 17-025 NW

SDH 17-035 NW

SDH 17-050 NW

SDH 17-065 NW

LISTA DI IMBALLAGGIO

L'unità è dotata degli elementi indicati nella Tabella.

	Lista di imballaggio Quantità
	Unità interna 1
	Telecomando 1
	Batteria 2
Unità interna	Dadi 5
	Viti 2
	Dima di montaggio 1
	Materiale addizionale anti condensa per la tubazione	1
	Documentazione
	Manuale d'uso
	Targhetta identificativa + EAN 128
	5 adesivi di codice del modello
	5 numeri di serie

Elementi a corredo del prodotto.

INDICE

INTRODUZIONE

1 Istruzioni di sicurezza....5

1.1 Simboli utilizzati....5
1.2 Utilizzo conforme dell'unità....5

2 Condizioni operative estreme ....5

3 Identificazione dell'unità ....5
4 Dichiarazione di conformità....6
5 Descrizione dell'unità....6

5.1 Telecomando....6
5.2 Specifiche tecniche....7

ISTRUZIONI OPERATIVE

6 Impostazioni iniziali....8

6.1 Inserimento delle batterie del telecomando....8
6.2 Regolazione dell'orologio 8

7 Istruzione operative....9

7.1 Considerazioni generali sulla sicurezza durante l'uso....9

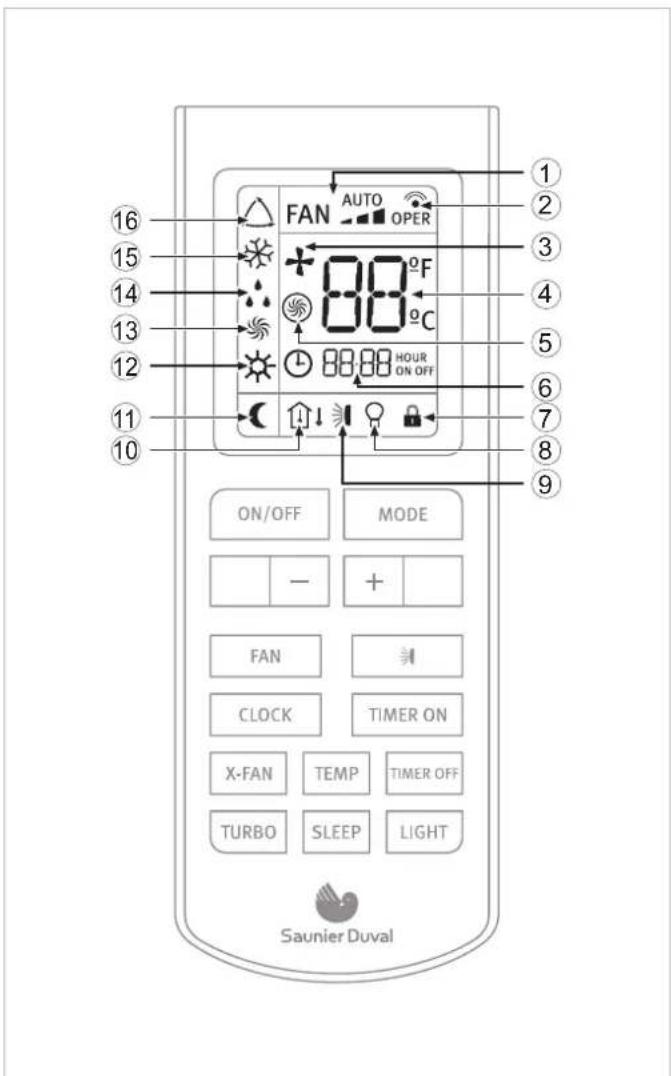

7.2 Identificazione delle funzioni 10

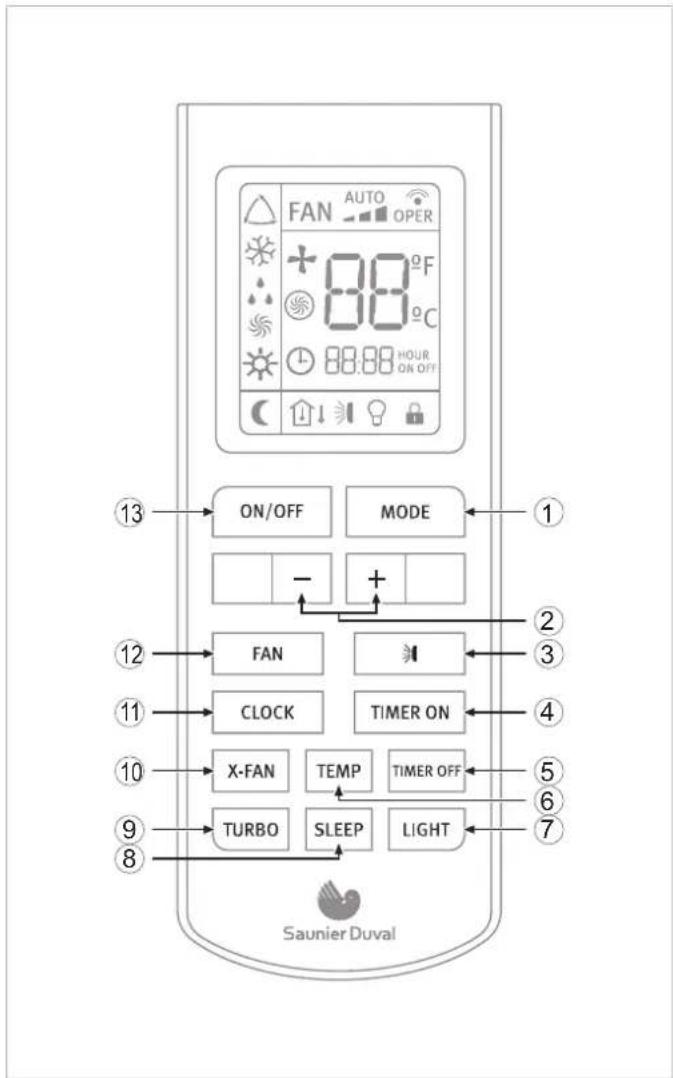

7.2.1 Pulsanti del telecomando 10
7.2.2 Indicatori display....10
7.3 Consigli sull'uso del telecomando 11
7.3.1 Blocco del telecomando 11
7.3.2 Modalità LIGHT 11
7.4 Accensione / Spegnimento dell'unità.... 11
7.5 Selezione della modalità operativa.... 11

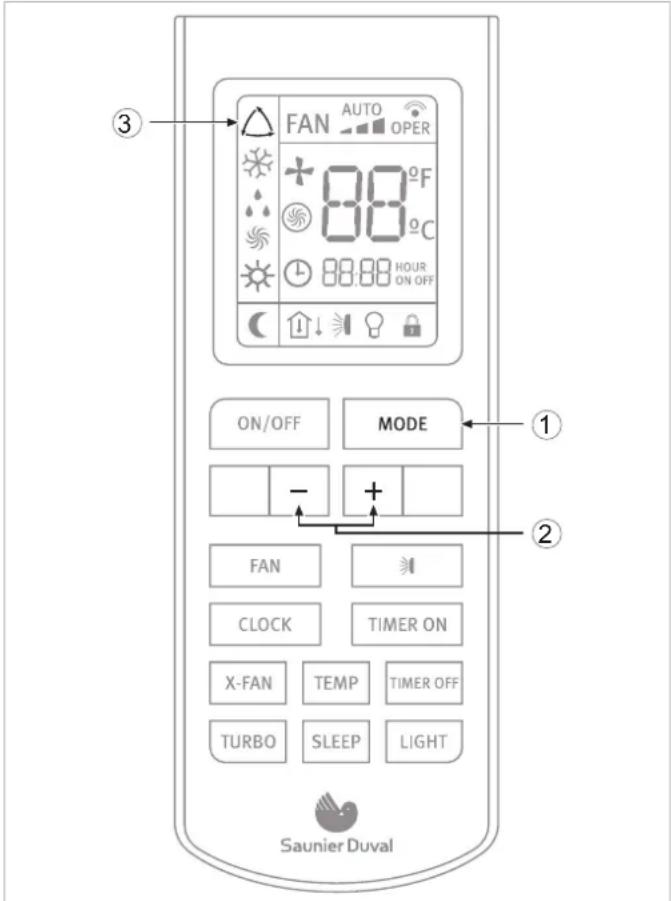

7.5.1 Modalità automatica (AUTO).... 11

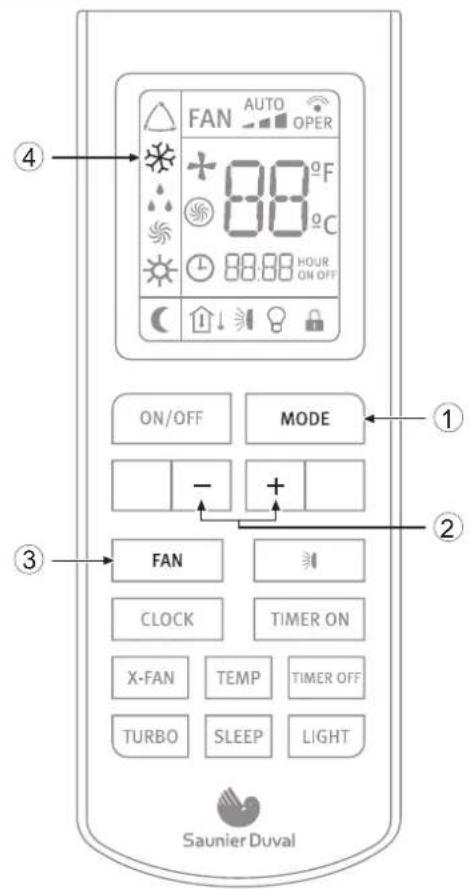

7.5.2 Modalità raffreddamento (COOL)....12

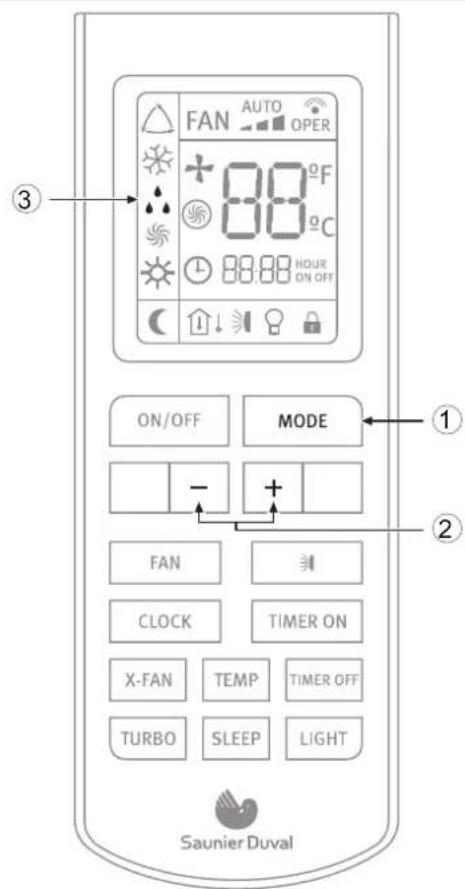

7.5.3 Modalità deumidificazione (DRY)....12

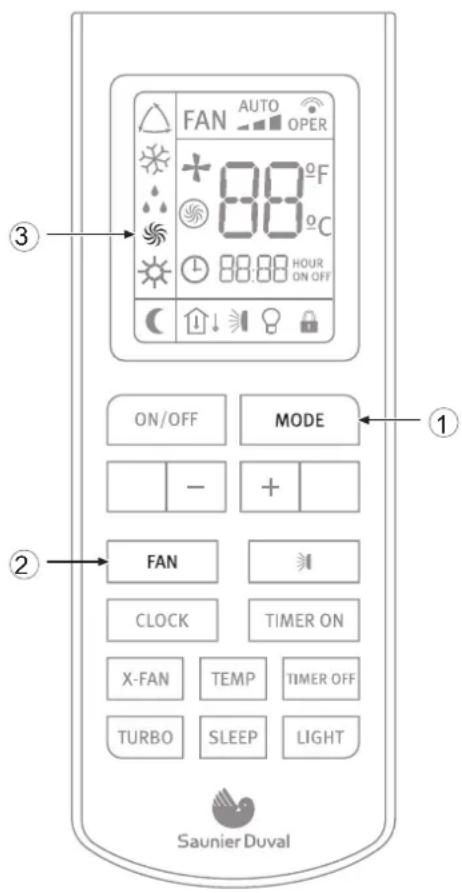

7.5.4 Modalità fan (FAN)....13
7.5.5 Modalità riscaldamento (HEAT)....14
7.6 Regolazione della direzione del flusso dell'aria....14
7.7 Selezione di funzioni particolari....15
7.7.1 Funzione sleep 15
7.7.2 Funzione Timer On/Off (accensione/spegnimento tramite timer)....15
7.7.3 Funzione turbo....16
7.7.4 Funzione X-fan 16

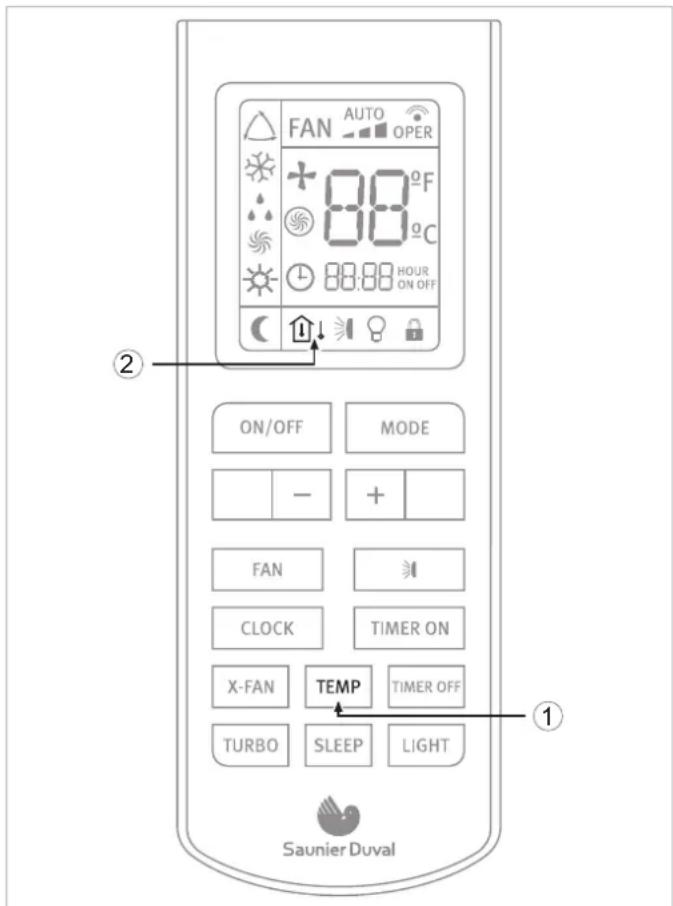

7.7.5 Funzione Temp....17

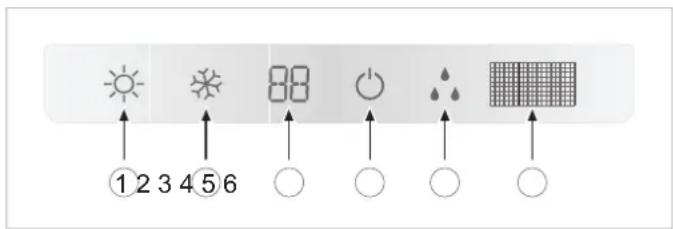

7.8 Indicatori dell'unità interna....17
7.9 Funzionamento d'emergenza....17

INDICE

MANUTENZIONE

8 Consigli per il risparmio energetico ....18

8.1 Temperatura ambiente adatta 18
8.2 Eliminazione di sorgenti di calore o di freddo....18
8.3 Funzionamento in modalità riscaldamento (pompa di calore)....18
8.4 Temperatura ambiente in caso di assenza....18
8.5 Riscaldamento uniforme....18
8.6 Riduzione dei consumi durante le ore notturne (funzione sleep) 18
8.7 Riduzione dei consumi con la programmazione dell'orario di funzionamento (funzione timer)....18
8.8 Manutenzione corretta dell'unità....18

9 Risoluzione dei problemi....19

10 Manutenzione ....20

10.1 Pulizia del telecomando....20
10.2 Pulizia dell'unità interna....20
10.3 Pulizia dei filtri dell'aria 20
10.4 Pulizia dell'unità esterna....20

11 Stoccaggio per periodi di tempo prolungati....21

12 Smaltimento del prodotto....21

INTRODUZIONE

1 Istruzioni di sicurezza

1.1 Simboli utilizzati

PERICOLO:

Pericolo immediato per la vita e la salute.

PERICOLO:

Pericolo di scossa elettrica.

AVVERTENZA:

Situazione potenzialmente pericolosa per il prodotto e per l'ambiente.

NOTA:

Informazioni ed indicazioni utili.

1.2 Utilizzo conforme dell'unità

Questa unità è stata progettata e costruita per scopi di climatizzazione con aria condizionata. L'uso per scopi domestici o industriali di altro tipo è di esclusiva responsabilità di chi progetta, installa o utilizza l'unità per tali scopi.

Prima di manipolare, installare, avviare, utilizzare o manutenere l'unità, le persone preposte a compiere queste azioni devono essere consapevoli di tutte le istruzioni ed i consigli riportati nel manuale di installazione dell'unità e nel manuale d'uso.

NOTA:

Conservare i manuali per tutta la durata utile dell'unità.

NOTA:

Le informazioni relative a questa unità si dividono in due manuali: il manuale di installazione e il manuale d'uso.

NOTA:

L'impianto contiene refrigerante R-410A. Non immettere il refrigerante R-410A nell'atmosfera: R-410A, è un gas fluorurato con effetto serra, classificato nel Protocollo di Kioto con un potenziale di riscaldamento globale (GWP) = 1975.

NOTA:

Prima dello smantellamento finale dell'apparecchio, il refrigerante contenuto in questo impianto deve essere adeguatamente raccolto per procedere al riciclaggio, riutilizzo o smaltimento.

NOTA:

Il personale incaricato delle operazioni di manutenzione relative alla manipolazione del fluido refrigerante, deve avere la necessaria certificazione emessa dall'ente locale preposto.

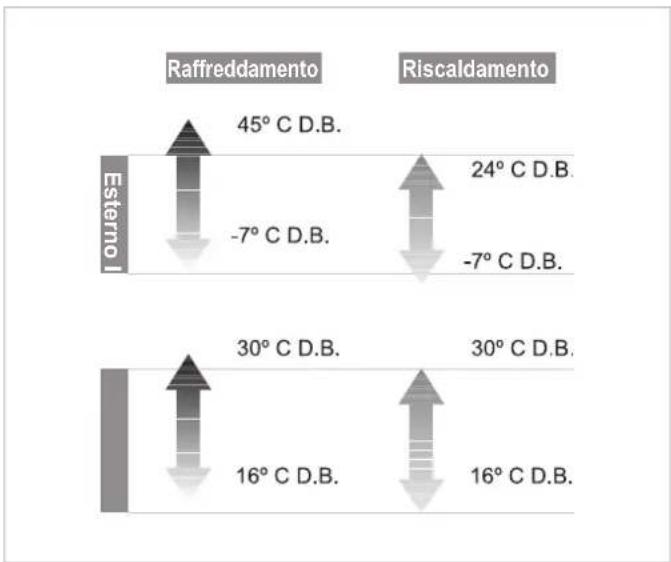

2 Condizioni operative estreme

Quest'unità è stata progettata per operare entro il campo di temperature indicato in Figura 2.1. Assicurarsi che tali i valori siano rispettati.

Fig. 2.1 Intervalli di funzionamento dell'unità.

Legenda

D.B. Temperatura misurata a bulbo secco

La capacità operativa dell'unità interna varia a seconda della temperatura di funzionamento dell'unità esterna.

3 Identificazione dell'unità

Questo manuale si riferisce alla serie Split. Per conoscere il modello specifico della propria unità, consultare la targhetta dati.

Le targhette dati sono poste sia sull'unità esterna che su quella interna.

4 Dichiarazione di conformità

Il costruttore dichiara che la presente unità è stata progettata e costruita in conformità alla norma in vigore ai fini della concessione del marchio CE.

Il modello di apparecchio soddisfa i requisiti essenziali contenuti nelle direttive e nelle norme:

• 2006/95/EEC compresi gli emendamenti:

"Direttiva concernente il ravvicinamento delle legislazioni degli Stati membri relative al materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione"

Progettato e fabbricato in base alla normativa europea:

- EN 60335-1

- EN 60335-2-40

- EN 50366

• 2004/108/EEC compresi gli emendamenti:

"Direttiva concernente il ravvicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica"

Progettato e fabbricato in bas alla normativa europea:

- EN 55014-1

- EN 55014-2

- EN 61000-3-2

- EN 61000-3-3

- EN 61000-3-11

5 Descrizione dell'unità

L'unità è composta dai seguenti elementi:

• Unità esterna.
• Unità interna.
• Telecomando.
• Collegamenti e tubazioni.

In Figura 5.1 sono indicati i componenti dell'unità.

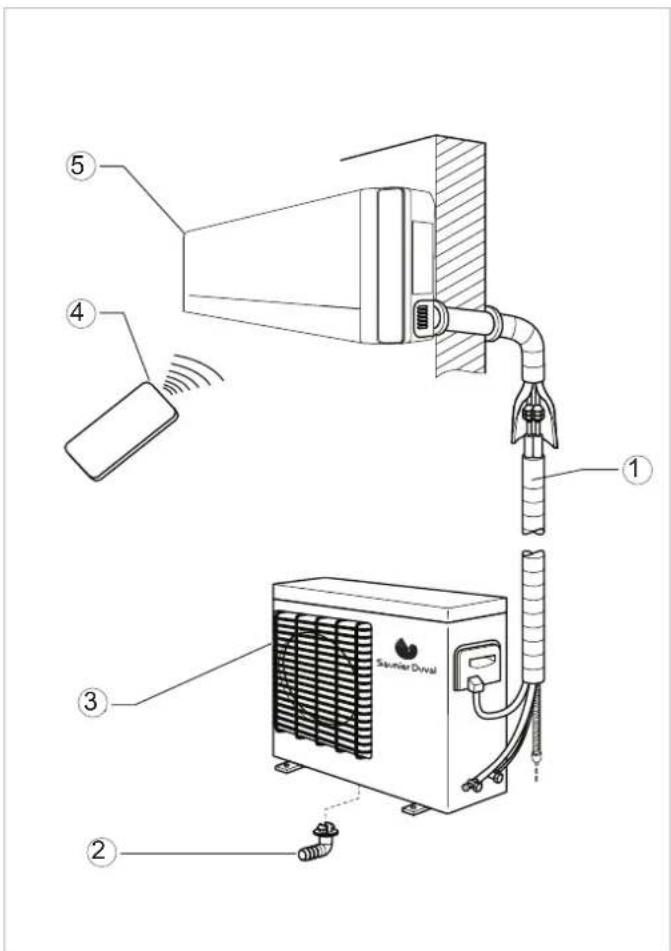

Fig. 5.1 Componenti dell'unità.

Legenda

1 Collegamenti e tubazioni
2 Tubo di scarico dell'acqua condensata
3 Unità esterna
4 Telecomando
5 Unità interna

5.1 Telecomando

Il telecomando consente l'utilizzo dell'unità. Affinché l'unità riceva correttamente i comandi, il telecomando deve puntare direttamente ad essa e non deve frapporsi alcun ostacolo.

5.2 Specifiche tecniche

Specifiche Tecniche	Pittogramma	Descrizione
Pompa Calore		Il dispositivo è reversibile. Può essere utilizzato sia per il raffreddamento che per il riscaldamento delle stanze.
Refrigerante R-410A		Refrigerante privo di cloro, ecologico ed ecocompatibile, con un coefficiente di trasferimento superiore all'R 407 C o all'R22 ed in grado di fornire valori di COP di gran lunga superiori.
Tecnologia inverter DC Rispar		jetico superiore rispetto ai sistemi con inverter tradizionale.
Tecnologia inverter		Il consumo si adatta in modo controllato alle esigenze di climatizzazione, garantendo così costi energetici particolarmente bassi. Il dispositivo può funzionare anche a condizioni estreme di temperatura.
Filtro antipolvere Filtro antipolv
Telecomando Telecomando ac		si.
Funzione Hot start		Accensione e spegnimento con batteria calda che evita il rilascio di aria fredda.
Funzione AUTO RESTART (riaccensione automatica)		Dopo un'interruzione di corrente, la funzione AUTO RESTART assicura la riaccensione automatica dell'unità in base alle impostazioni effettuate prima dell'interruzione.
Protezione delle valvole Protez		rubinetti dell'unità esterna da condizioni meteorologiche avverse.
Anticongelamento Evita il cong		dell'unità esterna nei mesi invernali.
Cassa anticorrosione		L'unità esterna è costruita con acciaio zincato e materiali anticorrosivi. Resistente anche in ambienti particolarmente salini.

Tabella 5.1 Specifiche tecniche.

ISTRUZIONI OPERATIVE

6 Impostazioni iniziali

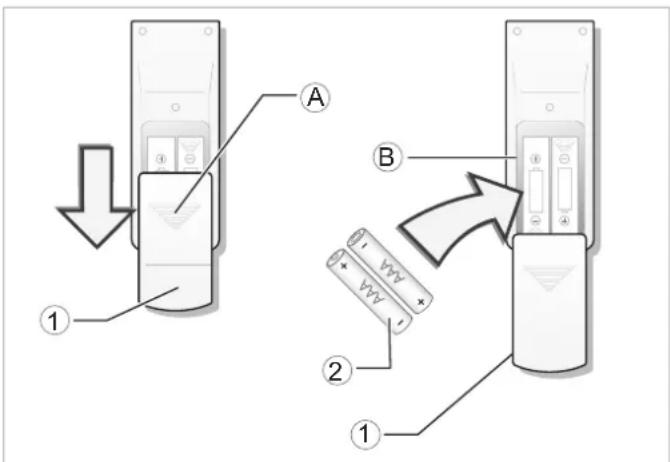

6.1 Inserimento delle batterie del telecomando

Inserire due batterie R-03 (AAA) come descritto sotto (vedere Fig. 6.1).

• Rimuovere il coperchio batterie premendo leggermente sulla zona A e spingendo in giù il coperchio.
• Inserire le batterie nel telecomando verificando la corretta posizione dei poli positivo e negativo (indicata sul compartimento batterie).
• Riporre il coperchio.
• Premere il pulsante ON/OFF (vedere la Figura 7.1) per controllare che le batterie siano inserite correttamente.

NOTA:

Se sul display non compare alcun messaggio dopo aver premuto il pulsante ON/OFF, ricollocare le batterie. Sostituire sempre le due batterie contemporaneamente.

NOTA:

Se il telecomando non funziona correttamente, rimuovere le batterie e ricollocarle dopo qualche minuto.

Rimuovere le batterie se il climatizzatore non viene utilizzato a lungo. Se sul displaycompare ancora qualche messaggio, premere il pulsante reset.

AVVERTENZA:

Pericolo di contaminazione ambientale in caso di smaltimento non corretto delle batterie. Quando si sostituiscono le batterie del telecomando, depositare le batterie vecchie in appositi contenitori. Non gettarle mai nei rifiuti domestici.

6.2 Regolazione dell'orologio

Utilizzare il telecomando per regolare l'orologio la prima volta che si accende l'unità o dopo aver sostituito le batterie, vedere la Figura 6.2.

- Premere il pulsante CLOCK.

Gli indicatori di ora iniziano a lampeggiare sul display del telecomando.

- Premere i pulsanti + / - per impostare l'ora desiderata:

Premendo i pulsanti + / -, l'impostazione dell'ora aumenterà o diminuirà di 1 minuto.

Tenendo premuti i pulsanti + / -, l'ora aumenterà o diminuirà più velocemente.

- Premere il pulsante CLOCK.

Gli indicatori di ora smetteranno di lampeggiare e l'orologio inizierà a funzionare.

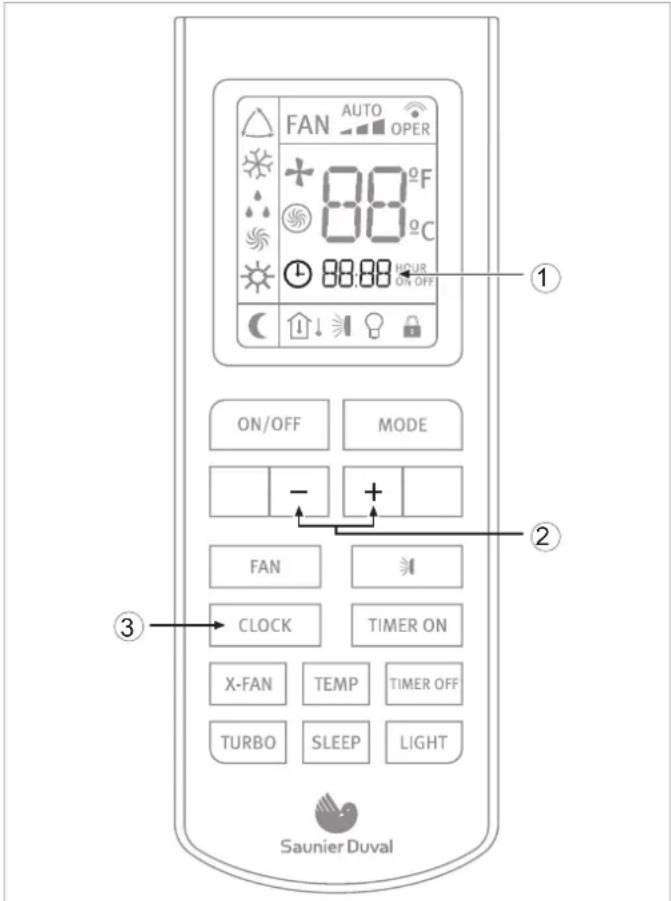

Fig. 6.2 Regolazione dell'orologio.

Legenda

1 Indicatore di ora
2 Pulsanti +/-
3 Pulsante CLOCK

7 Istruzione operative

7.1 Considerazioni generali sulla sicurezza durante l'uso

PERICOLO di lesioni fisichel:

-Non consentire ai bambini di giocare con il climatizzatore. L'unità non è concepita per l'uso da parte di bambini o infermi in assenza di supervisione. Non consentire in nessun caso ai bambini di sedere sull'unità esterna.

-Non appoggiare alcun oggetto sull'unità.

-Non azionare l'unità durante l'uso di insetticidi o pesticidi. Queste sostanze potrebbero penetrare nell'unità e nuocere alla salute di coloro che sono allergici a determinate sostanze chimiche.

-Evitare l'esposizione prolungata all'aria condizionata o a temperature estreme nella stanza e non orientare il flusso d'aria verso le persone, soprattutto bambini, malati o anziani.

-Non utilizzare quest'unità per conservare generi alimentari, opere d'arte, dispositivi di precisione, piante o animali.

-Non coprire la griglia di ventilazione e non inserire le dita o altri oggetti negli sfiati di ingresso e di uscita, o fra le alette dell'unità quando l'unità è in funzione. L'elevata velocità della ventola può essere causa di lesioni.

-Ricordarsi sempre di scollegare l'unità prima di aprire la griglia di ingresso. Non scollegare l'unità tirando il cavo di alimentazione.

-Non lasciare aggrovigliato il cavo di alimentazione ed evitare accuratamente di danneggiarlo. Dopo l'installazione, deve essere possibile raggiungere senza difficoltà il cavo di alimentazione.

-Non danneggiare i componenti dell'unità che contengono il refrigerante: non forare i tubi del climatizzatore con oggetti affilati o appuntiti, non schiacciare né torcere i tubi, non grattare via il trattamento superficiale. Se il refrigerante fuoriesce penetrando negli occhi, può causare gravi lesioni ocular.

-Non interrompere il funzionamento del climatizzatore tirando il cavo.

PERICOLO di lesioni fisiche!:

Pericolo di incendio e di esplosione.

-I climatizzatori danneggiati non vanno rimessi in funzione. In presenza di dubbi, rivolgersi al proprio negoziante di fiducia.

-Il climatizzatore va collegato a massa in conformità alle sue caratteristiche tecniche.

-Non porre fonti di calore con fiamma nel flusso d'aria del dispositivo. Non utilizzare spray o altri gas infiammabili accanto all'unità. Ciò può essere causa di incendio.

-In caso di anomalie (es. odore di bruciato), scollegare immediatamente l'unità dall'alimentazione elettrica e contattare il proprio distributore affinché vengano prese le necessarie contromisure. Se il climatizzatore continua ad essere usato in condizioni di irregolarità può danneggiarsi e provocare un cortocircuito o un incendio.

-Se l'alimentazione è danneggiata, assicurarsi che sia sostituita dal costruttore o dall'addetto alla riparazione oppure da personale abilitato a tale scopo.

- Se il fusibile dell'unità interna è rotto, sostituirlo con uno di tipo T.3.15A/ 250V. Se il fusibile dell'unità esterna è rotto, sostituirlo con uno di tipo T.25A/ 250V.

-Il cablaggio va eseguito in conformità alle norme di cablaggio locali.

- Per proteggere l'unità, disattivare dapprima l'A/C e dopo almeno 30 secondi, scollegare l'alimentazione.

-Contattare un tecnico specializzato ed assicurarsi che vengano prese precauzioni per evitare fughe di refrigerante. Le fughe di refrigerante di una certa densità possono causare mancanza d'ossigeno.

PERICOLO:

Pericolo di scossa elettrica.

Non maneggiare l'unità con le mani umide o bagnate.

AVVERTENZA:

Pericolo di guasti o malfunzionamento.

- Non porre oggetti sull'unità esterna.

7.2 Identificazione delle funzioni

7.2.1 Pulsanti del telecomando

Fig. 7.1 Panoramica dei pulsanti.

Legenda

1 Pulsante MODE
2 Pulsante - / +
3 Pulsante SWING
4 Pulsante TIMER ON
5 Pulsante TIMER OFF
6 Pulsante TEMP
7 Pulsante LIGHT
8 Pulsante SLEEP
9 Pulsante TURBO
10 Pulsante X-FAN
11 Pulsante CLOCK
12 Pulsante FAN
13 Pulsante ON/OFF

7.2.2 Indicatori display

Fig. 7.2 Panoramica degli indicatori.

Legenda

1 Indicatore FAN SPEED
2 Indicazione di TRASMISSIONE
3 Indicatore X-FAN
4 Indicazione della TEMPERATURA
5 Indicatore TURBO
6 Indicatore TIMER
7 Indicatore LOCK
8 Indicatore LIGHT
9 Indicatore SWING
10 IndicatoreTEMP
11 Indicatore SLEEP
12 Indicatore HEAT MODE
13 Indicatore FAN MODE
14 Indicatore DRY MODE
15 Indicatore COOL MODE
16 Indicatore AUTO MODE

7.3 Consigli sull'uso del telecomando

Attenersi ai seguenti consigli sull'uso del telecomando:

• Quando si usa il telecomando, orientare la testa del trasmettitore del segnale direttamente verso il ricevitore dell'unità interna.
• Mantenere una distanza massima fra il trasmettitore e il ricevitore di 7 m.
• Evitare ostacoli fra il trasmettitore ed il ricevitore.
• Ridurre la distanza fra il trasmettitore e l'unità interna in luoghi in cui siano presenti luci fluorescenti con attivazione elettronica o telefoni cordless.
• Non far cadere, non lanciare né colpire il telecomando.

7.3.1 Blocco del telecomando

Per bloccare i pulsanti ed il display del telecomando:

- Premere il pulsante - / + per più di 2 secondi.

Gli altri pulsanti sono disattivati.

Appare l'indicatore di blocco.

Per disattivare il blocco:

- Premere nuovamente il pulsante - / +.

Gli altri pulsanti sono riattivati.

L'indicatore di blocco scompare.

7.3.2 Modalità LIGHT

Premere il pulsante LIGHT per meno di 2 secondi per attivare la funzione LIGHT. Il display dell'unità interna viene spento. Per riaccendere il display, premere nuovamente il bottone LIGHT per meno di 2 secondi.

7.4 Accensione / Spegnimento dell'unità

Per accendere l'unità:

- Premere il pulsante ON sull'unità interna o sul telecomando: l'unità inizierà a funzionare.

Per spegnere l'unità:

- Premere il pulsante OFF sull'unità interna o sul telecomando: l'unità si arresterà.

7.5 Selezione della modalità operativa

7.5.1 Modalità automatica (AUTO)

In modalità Automatica (AUTO), il climatizzatore seleziona automaticamente il raffreddamento (COOL) o il riscaldamento (HEAT) a seconda della temperatura ambiente.

• In modalità RAFFREDDAMENTO la temperatura impostata è di 25 °C.
• In modalità RISCALDAMENTO la temperatura impostata è di 20 °C.

Fig. 7.3 Selezione della modalità Automatica.

Legenda

1PulsanteMODE

2 Pulsante - / +

3 Indicatore modalità AUTO

Per attivare questa modalità:

Con l'unità accesa (vedere sezione 7.4):

- Premere il pulsante MODE.

Vengono visualizzate le diverse modalità operative.

Fig. 7.4 Modalità operative.

• Selezionare la modalità operativa Automatica (AUTO).
• Premere i pulsanti TEMP per selezionare l'impostazione della temperatura.

Premendo i pulsanti - / +, l'impostazione della temperatura aumenterà o diminuirà di 1°C.

Quando la ventola viene impostata in modalità AUTO, il climatizzatore imposta automaticamente la velocità della ventola in base all'effettiva temperatura ambiente.

7.5.2 Modalità raffreddamento (COOL)

In modalità Raffreddamento (COOL), il climatizzatore consente solo di raffreddare.

NOTA:

In modalità Raffreddamento, si consiglia di orientare le griglie orizzontalmente.

Fig. 7.5 Selezione della modalità Raffreddamento.

Legenda

1PulsanteMODE
2 Pulsante - / +
3PulsanteFAN
4 Indicatore modalità COOL

Per attivare questa modalità:

Con l'unità accesa (vedere sezione 7.4):

• Premere il pulsante MODE.

Vengono visualizzate le diverse modalità operative.

AUTO

COOL

DRY

FAN ONLY

HEAT
Fig. 7.6 Modalità operative.

• Selezionare la modalità operativa Raffreddamento (COOL).
• Premere i pulsanti - / + per selezionare l'impostazione della temperatura.

Premendo i pulsanti - / +, l'impostazione della temperatura aumenterà o diminuirà di 1°C.

- Premere il pulsante FAN per selezionare la velocità della ventola.

Ad ogni pressione del pulsante FAN, la velocità della ventola cambia come illustrato in Figura 7.7.

LOW

MEDIUM

HIGH

Fig. 7.7 Velocità della ventola.

NOTA:

In modalità Raffreddamento, l'uso prolungato dell'unità in condizioni di elevata umidità dell'aria può provocare la caduta di gocce d'acqua sulla griglia dell'uscita.

7.5.3 Modalità deumidificazione (DRY)

In modalità Deumidificazione (DRY), il climatizzatore elimina l'umidità dall'atmosfera.

Fig. 7.8 Selezione della modalità Deumidificazione.

Legenda

1PulsanteMODE

2 Pulsante - / +

3 Indicatore della modalità DRY

Per attivare questa modalità:

Con l'unità accesa (vedere sezione 7.4):

- Premere il pulsante MODE.

Vengono visualizzate le diverse modalità operative.

AUTO

COOL

DRY

FAN ONLY

HEAT
Fig. 7.9 Modalità operative.

• Selezionare la modalità operativa (DRY).
• Premere i pulsanti - / + per selezionare l'impostazione della temperatura.

Premendo i pulsanti - / +, l'impostazione della temperatura aumenterà o diminuirà di 1°C.

Quando la ventola viene impostata in modalità DRY, il climatizzatore imposta automaticamente la ventola a bassa velocità per fare il modo più efficace.

NOTA:

In modalità Deumidificazione, l'uso prolungato dell'unità in condizioni di elevata umidità dell'aria può provocare la caduta di gocce d'acqua sulla griglia di uscita.

7.5.4 Modalità fan (FAN)

In modalità Fan (FAN), l'impostazione della temperatura e la funzione SLEEP sono disabilitate.

Fig. 7.10 Selezione della modalità Fan.

Legenda

1 Pulsante MODE
2 Pulsante FAN
3 Indicatore della modalità FAN

Per attivare la modalità Fan (FAN):

Con l'unità accesa (vedere sezione 7.4):

- Premere il pulsante MODE.

Vengono visualizzate le diverse modalità operative.

AUTO

COOL

DRY

FAN ONLY

HEAT
Fig. 7.11 Modalità operative.

• Selezionare la modalità operativa Fan (FAN).
• Premere il pulsante FAN per selezionare la velocità della ventola.

Ad ogni pressione del pulsante FAN, la velocità della ventola cambia come illustrato in Figura 7.12.

Fig. 7.12 Velocità della ventola.

7.5.5 Modalità riscaldamento (HEAT)

In modalità Riscaldamento, il climatizzatore consente solo di riscaldare.

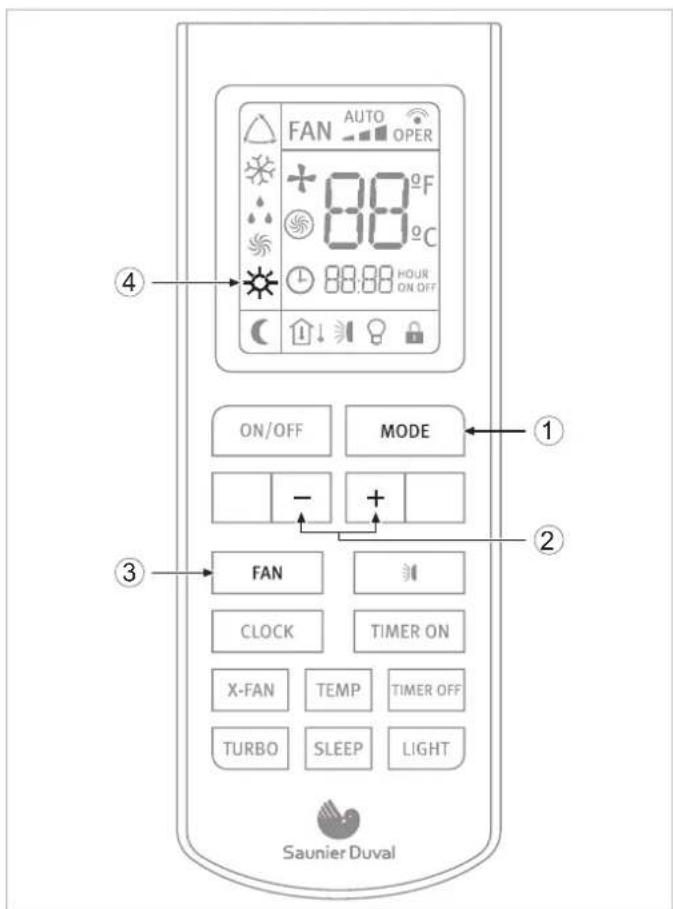

Fig. 7.13 Selezione della modalità Riscaldamento.

Legenda

1 Pulsante MODE
2 Pulsante - / +
3 Pulsante FAN
4 Indicatore della modalità HEAT

Per attivare questa modalità:

Con l'unità accesa (vedere sezione 7.4):

• Premere il pulsante MODE.
• Vengono visualizzate le diverse modalità operative.

Fig. 7.14 Modalità operative.

• Selezionare la modalità operativa Riscaldamento (HEAT).
• Premere i pulsanti TEMP / TIME per selezionare l'impostazione della temperatura.

Premendo i pulsanti TEMP / TIME, l'impostazione della temperatura aumenterà o diminuirà di 1°C.

- Premere il pulsante FAN per selezionare la velocità della ventola.

Ad ogni pressione del pulsante FAN, la velocità della ventola cambia come illustrato in Figura 7.15.

Fig. 7.15 Velocità della ventola.

NOTA:

Quando l'unità si arresta il compressore da termostato, o quando la funzione di sbrinamento sta eseguendo, il ventilatore rimane fermo per evitare che l'aria fredda espulsa.

7.6 Regolazione della direzione del flusso dell'aria

La direzione del flusso d'aria può essere regolato in direzione verticale su modalità HEAT (raffreddamento), e in direzione orizzontale in modalità COOL (freddo).

PERICOLO di lesioni fisiche!:

Evitare il contatto fisico diretto con i flussi d'aria, particolarmente potenti. Non esporre animali o piante al flusso d'aria diretto poiché potrebbero subire danni.

AVVERTENZA:

Pericolo di guasti o malfunzionamento. Non spostare manualmente la griglia dell'uscita.

NOTA:

Se la griglia non è in posizione corretta, arrestare l'unità per qualche minuto e riavviarla eseguendo le regolazioni richieste per mezzo del telecomando.

7.7 Selezione di funzioni particolari

7.7.1 Funzione sleep

Le modalità COOL e HEAT possono essere impostate durante le ore notturne per evitare un eccessivo aumento o diminuzione della temperatura.

Fig. 7.16 Selezione della funzione SLEEP.

Legenda

1 Pulsante SLEEP

2 Indicatore della funzione SLEEP

Per attivare questa modalità:

- Selezionare la modalità operativa desiderata (vedere sezione 7.5).

- Premere il pulsante SLEEP.

In modalità COOL

Viene aumentato 1 ° C ogni ora rispetto alla temperatura impostata durante le prime due ore. Raggiunto questo punto la temperatura è mantenuta per i successivi 5 ore, poi gradualmente diminuita nuovamente durante le successive due ore per raggiungere la temperatura impostata inizialmente.

In modalità HEAT

La temperatura ambiente è diminuita 1 °C ogni ora rispetto alla temperatura impostata durante le prime due ore. Raggiunto quel punto la temperatura è mantenuta per le successive 5 ore, e quindi recuperare la temperatura impostata inizialmente, crescente 1 °C ogni ora.

NOTA:

Quando la funzione SLEEP è attiva, la ventola funziona a bassa velocità.

7.7.2 Funzione Timer On/Off (accensione/spegnimento tramite timer)

L'unità può essere accesa/spenta tramite il timer.

Fig. 7.17 Selezione della funzione TIMER.

Legenda

1 Indicatore della funzione TIMER ON/OFF
2 Pulsanti - / + (aumento/diminuzione)
3 Pulsante TIMER ON
4 Pulsante TIMER OFF

Per programmare un collegamento dell'unità:

• Con l'unità spenta, premere il pulsante TIMER ON. L'indicatore TIMER ON inizia a lampeggiare. Impostare l'orario di avvio desiderato per l'unità premendo i pulsanti - / +. Premere il pulsante TIMER ON per impostare l'ora desiderata.
  Per programmare uno spegnimento dell'unità:
• Con l'unità accesa, premere il pulsante TIMER OFF due volte. L'indicatore TIMER OFF inizia a lampeggiare. Impostare l'orario di scollegamento desiderato per l'unità premendo i pulsanti - / +. Premere il pulsante TIMER OFF per impostare l'ora desiderata.
  Per disattivare questa modalità:
• Premere il pulsante TIMER ON o TIMER OFF di nuovo.

NOTA:

REPEAT disponibili per impostazione predefinita. Se il programma non viene annullato, verrà ripetuta ogni giorno.

NOTA:

Prima di attivare il timer, impostare l'ora corretta.

NOTA:

Dopo la sostituzione delle batterie o l'eventuale mancanza di alimentazione, riavviare l'impostazione dell'ora.

7.7.3 Funzione turbo

Utilizzare la funzione TURBO se si desidera raffreddare (COOL MODE) o riscaldare (HEAT MODE) rapidamente.

Fig. 7.18 Selezione della funzione TURBO.

Legenda

1 Indicatore della funzione TURBO
2 Pulsante TURBO

Per attivare o disattivare la funzione TURBO:

- Premere il pulsante TURBO per meno di 2 secondi.

7.7.4 Funzione X-fan

Fig. 7.19 Selezione della funzione X-FAN.

Legenda

1 Indicatore della funzione X-FAN
2 Pulsante X-FAN

Premendo il pulsante "X-fan", sia in modo COOL che in modo DRY, si illumina l'indicatore sul display del telecomando e il ventilatore dell'unità interna rimane in funzionamento per circa 2 minuti, anche se l'unità viene spenta o ne viene programmato lo spegnimento. Trascorso questo lasso di tempo, l'unità si spegne automaticamente e l'indicatore del modo COOL presente nell'unità interna lampeggia ogni 10 secondi.

Questo fa sì che l'umidità all'interno dell'unità venga espulsa, permettendo di mantenere la stessa asciutta ed evitando così la corrosione dei suoi componenti, nonché l'apparizione di batteri.

La funzione X-fan non è disponibile in modalità AUTO, FAN o Heat.

7.7.5 Funzione Temp

Fig. 7.20 Selezione della funzione TEMP.

Legenda

1 Pulsante TEMP

2 Indicatore della modalità TEMP

Questa funzione mostra la temperatura impostata e la temperatura ambiente sul display dell'unità interna.
Premere il pulsante TEMP visualizzerà:

[22XZ]	Temperatura programmata
[A054]	Temperatura ambiente
	Temperatura esterna(Non disponibile per questo modello)

7.8 Indicatori dell'unità interna

Fig. 7.21 Panoramica dello schermo nell'unità interna.

Legenda

1 Indicatore della modalità HEATING (Riscaldamento)
2 Indicatore della modalità COOLING (Raffreddamento)
3 Indicazione della TEMPERATURA
4 Indicatore ON-OFF
5 Indicatore della modalità DEFROST (Sbrinamento)
6 Ricevitore di segnale

7.9 Funzionamento d'emergenza

Utilizzare questa funzione solo quando il telecomando è rotto o è stato piazzato in modo erroneo.

Per attivare:

• Premere l'interruttore di funzionamento d'emergenza.
• Si sentirà un bip, che indica che la funzione è attiva.

Fig 7.22 Interruttore di funzionamento d'emergenza.

Successione operativa:

• Alla prima pressione del pulsante, l'unità entra in modalità Auto.
• Alla seconda pressione del pulsante, l'unità si spegne.

NOTA:

Durante il funzionamento d'emergenza, l'unità opera, per impostazione predefinita, a 24°.

MANUTENZIONE

8 Consigli per il risparmio energetico

8.1 Temperatura ambiente adatta

Impostare la temperatura ambiente ad un livello adeguato al fine di garantire il benessere fisico, il confort e il rispetto delle norme di legge. Ogni grado al di sopra del valore indicato comporta un aumento significativo del consumo energetico.

La temperatura deve essere adatta all'uso specifico della stanza: la temperatura nelle stanze vuote e nelle camere da letto non deve essere uguale a quella della stanza principale.

8.2 Eliminazione di sorgenti di calore o di freddo

Se possibile, eliminare qualsiasi sorgente di calore (se si è in modalità Raffreddamento) o di freddo (se si è in modalità Riscaldamento), ad esempio chiudendo le finestre o le porte rimaste parzialmente aperte. In questo modo l'unità consumerà meno energia.

8.3 Funzionamento in modalità riscaldamento (pompa di calore)

Quando è in modalità Riscaldamento, l'unità opera come pompa di calore, ovvero preleva l'aria dall'esterno (tramite l'unità esterna) e la rilascia all'interno (tramite l'unità interna). I tradizionali sistemi di riscaldamento, invece, producono calore consumando energia. Riscaldare una stanza per mezzo di una pompa di calore risulta quindi più economico rispetto all'uso di sistemi di riscaldamento tradizionali (radiatori, stufe, caldaie, ecc.).

8.4 Temperatura ambiente in caso di assenza

In modalità Riscaldamento, è possibile risparmiare energia mantenendo la temperatura ambiente a circa 5 °C al di sotto della temperatura normale. Una riduzione superiore a 5° C non aumenta il risparmio energetico poiché è necessario un maggiore potere calorifico per garantire il funzionamento continuo in condizioni operative normali.

IT È utile invece ridurre ulteriormente la temperatura in caso di assenze prolungate, ad esempio durante le vacanze.

Durante l'inverno è necessario fornire protezione dal congelamento.

8.5 Riscaldamento uniforme

Spesso, all'interno della casa, è riscaldata solo una stanza. Oltre alle superfici di delimitazione delle stanze, ad esempio, pareti, porte, finestre, soffitti e pavimenti, anche le stanze adiacenti vengono riscaldate incontrollatamente, sprecando così energia. La stanza non viene perciò riscaldata adeguatamente e si avverte una spiacevole sensazione di freddo (lo stesso avviene in parte lasciando aperte le porte che separano le zone riscaldate dalle zone non riscaldate).

Si tratta di un'abitudine che comporta sprechi: il riscaldamento è acceso e ciononostante la temperatura ambiente non è confortevole. È possibile ottenere un confort maggiore ed una modalità di utilizzo più razionale riscaldando tutte le stanze della casa in modo uniforme, in base all'uso di ogni stanza (la temperatura delle stanze vuote e delle camere da letto non deve essere uguale alla temperatura della stanza principale).

8.6 Riduzione dei consumi durante le ore notturne (funzione sleep)

L'unità è dotata di una funzione SLEEP che modifica automaticamente la temperatura durante le ore notturne in base a valori predefiniti (in modalità Riscaldamento, la temperatura scende leggermente; in modalità Raffreddamento, aumenta leggermente). In tal modo, non solo si ottiene un maggior confort, ma anche un risparmio dei consumi elettrici. Per maggiori informazioni sulla funzione SLEEP, consultare la sezione 7.7.1).

8.7 Riduzione dei consumi con la programmazione dell'orario di funzionamento (funzione timer)

Utilizzando la funzione TIMER, è possibile regolare l'orario di attivazione dell'unità. È quindi possibile programmare il funzionamento dell'unità in modo da farla funzionare solo quando necessario, ottenendo così un funzionamento economico.

8.8 Manutenzione corretta dell'unità

Un'unità in perfette condizioni è in grado di funzionare in modo efficiente, sfruttando al massimo l'energia consumata. Assicurarsi che l'unità sia sottoposta a corretta manutenzione (per maggiori informazioni, consultare la sezione 10). In particolare, verificare che i filtri siano puliti e che gli sfiati di ingresso e di uscita nell'unità interna ed esterna non siano ostruiti.

9 Risoluzione dei problemi

La tabella sottostante descrive una serie di problemi e le possibili cause e soluzioni (vedere la Tabella 9.1).

Se le soluzioni descritte non sono sufficienti a risolvere il problema, contattare l'installatore di fiducia o rivolgersi al centro di assistenza SAT Saunier Duval più vicino.

SINTOMI POSSIBILI CAUSE POSSIBILI SOLUZIONI
Il sistema non riparte immediatamente Per la protezione del sistema, quando l'unità si ferma, non riparte prima che siano trascorsi 3 minuti	Attendere 3 minuti prima di far ripartire l'unità
	Quando si estrae e si reinserisce la spina di corrente, il circuito di protezione entrerà in azione per tre minuti per proteggere il climatizzatore	Dopo aver reinserito la spina, attendere 3 minuti prima di far ripartire l'unità
Il sistema non funziona (la ventilazione non parte)	La spina dell'alimentazione non è inserita	Inserire la spina e avviare l'unità posizionando il selettore su "l" (start)
	Interruzione dell'alimentazione Riattivare l'alimentazione
	Il fusibile è saltato Sostituire il fusibile. Usare solo i fusibili indicati per ogni modello. Non usare cavi o altro materiale per sostituire il fusibile. Sussiste il pericolo di incendio
Raffreddamento o riscaldamento insufficiente Vi sono porte e/o finestre aperte Chiudere le porte e/o finestre

Tabella 9.1 Risoluzione dei problemi.

10 Manutenzione

PERICOLO:

Pericolo di scossa elettrica.

Scollegare l'unità e l'interruttore magnetotermico prima di eseguire la manutenzione sull'unità per evitare lesioni.

PERICOLO:

Pericolo di scossa elettrica.

Non pulire l'unità con acqua.

AVVERTENZA:

Pericolo di guasti o malfunzionamento.

Per pulire l'unità, non utilizzare benzina, diluenti o detergenti. Questi prodotti potrebbero danneggiare il rivestimento dell'unità.

AVVERTENZA:

L'uso di acqua calda con temperatura superiore ai 40°C può causare lo scolorimento o la deformazione dell'unità.

10.1 Pulizia del telecomando

• Pulire il telecomando con un panno asciutto. Non utilizzare acqua calda per la pulizia del telecomando.
  • Non utilizzare detergenti per vetri o panni chimici.

10.2 Pulizia dell'unità interna

• Pulire la parte esterna dell'unità con un panno asciutto e soffice.
• Per le macchie ostinate, utilizzare un detergente neutro diluito con acqua. Eliminare dal panno l'acqua in eccesso prima di pulire. Eliminare ogni traccia di detergente dall'unità al termine della pulizia.

10.3 Pulizia dei filtri dell'aria

Il filtro dell'aria elimina la polvere proveniente dalla stanza e assorbita dall'unità interna.

IT

Se il filtro è ostruito, la funzionalità del climatizzatore verrà ridotta, il compressore potrebbe danneggiarsi e la batteria dell'unità interna potrebbe bloccarsi.

Pulire regolarmente il filtro dell'aria per prevenire tali problemi. A tale scopo:

• Rimuovere i filtri dell'aria sollevando leggermente la linguetta centrale finché si sarà staccata dal fermo e togliere il filtro dal basso.
• Pulire il filtro rimuovendo la polvere o le impurità presenti per mezzo di un aspirapolvere o pulire i filtri con acqua fredda.
• Assicurarsi che i filtri siano completamente asciutti (mettendoli ad asciugare all'ombra) prima di ricollocarli nell'unità.

- Fissare il filtro correttamente e assicurarsi che sia ben bloccato dietro il fermo. Se i filtri di destra e di sinistra non sono fissati correttamente, ciò potrebbe causare malfunzionamenti.

AVVERTENZA:

Pericolo di guasti o malfunzionamento.

Non inserire profumi, sistemi antiodore o simili nel filtro o nel ritorno dell'aria interna.

Ciò potrebbe danneggiare e imbrattare la batteria di evaporazione. Se necessario, installare questi sistemi nel punto di uscita dell'unità e assicurarsi che siano in funzione solo quando la ventola è in funzione.

10.4 Pulizia dell'unità esterna

AVVERTENZA:

Utilizzare appositi dispositivi di protezione personale (elmetto, guanti, stivali di sicurezza ed occhiali di protezione).

• Pulire la parte esterna dell'unità con un panno asciutto.
• Rimuovere all'occorrenza la polvere dalla superficie degli sfiati.
• Se l'unità è collocata in un ambiente polveroso, pulire periodicamente la batteria del condensatore con una spazzola morbida.
• Controllare saltuariamente la base dell'unità esterna.

PERICOLO DI LESIONI FISICHE!

Se la base è danneggiata o deteriorata, l'apparecchio potrebbe cadere e causare danni fisici o materiali.

PERICOLO DI LESIONI FISICHE!

Non smontare l'uscita dell'unità esterna. Lasciare esposta la ventola può essere molto pericoloso.

NOTA:

Si consiglia di contattare un tecnico esperto di climatizzatori o l'Assistenza Tecnica Saunier Duval per richiedere un preventivo per un servizio di manutenzione. Ciò aiuterà a prolungare la durata operativa del climatizzatore e a migliorarne le prestazioni.

11 Stoccaggio per periodi di tempo prolungati

Se non si intende utilizzare l'unità entro breve:

• Azionare la ventola per due o tre ore ad una temperatura di 30°C, in modalità COOL e con la ventola ad alta velocità per evitare sedimenti od odori.
• Arrestare l'unità e scollegare l'interruttore magnetotermico.
• Pulire i filtri dell'aria.
• Pulire l'unità esterna.
• Rimuovere le batterie dal telecomando.

Prima di riaccendere l'unità:

• Inserire le batterie del telecomando.
• Assicurarsi che siano fissati sia il filtro di destra sia quello di sinistra prima di mettere in funzione il climatizzatore.
• Controllare che i filtri dell'aria non siano ostruiti.
• Controllare che l'uscita e l'ingresso dell'aria non siano ostruiti.
• Controllare che l'interruttore magnetotermico sia collegato.

PERICOLO DI LESIONI FISICHE!

In caso che l'apparecchio sia rimosso e rimontato successivamente, assicurarsi che sia installato correttamente da personale qualificato (vedere il manuale di installazione). Altrimenti si può verificare la fuoriuscita di acqua, la fuga di refrigerante, il corto circuito o addirittura un incendio.

12 Smaltimento del prodotto

PERICOLO DI LESIONI FISICHE!:

Nell'effettuare lo smaltimento del prodotto, assicurarsi che siano adottate le necessarie precauzioni. A tale scopo, seguire a ritroso i passi descritti nel manuale di installazione e utilizzare gli strumenti e i mezzi di protezione necessari.

Assicurarsi che lo smontaggio sia eseguito da tecnici qualificati ed appositamente addestrati.

AVVERTENZA:

Lo smaltimento dell'unità comporta il pericolo di inquinamento ambientale. Per evitare tale pericolo, seguire le istruzioni descritte in questa sezione.

AVVERTENZA:

I sistemi di climatizzazione contengono refrigeranti che richiedono lo smaltimento speciale. I materiali utili contenuti nel climatizzatore possono invece essere riciclati..

Fig. 12.1 Simbolo di riciclaggio.

Il prodotto è contrassegnato da questo simbolo (vedere figura 12.1).

• Ciò significa che al termine della sua vita utile non potrà essere smaltito come rifiuto urbano bensì, in conformità al DLGS 151/2005 sul recupero dei RAEE, nel rispetto dell'ambiente, dovrà essere smaltito come rifiuto elettrico presso la piazzola ecologica comunale e/o secondo le disposizioni del Comune di residenza e del relativo pubblico servizio di igiene urbana, oppure, nel caso in cui il prodotto venisse sostituito da uno nuovo per lo stesso uso, potrà essere consegnato al rivenditore presso il quale si effettua l'acquisto del nuovo dispositivo.
• Nel caso in cui il rifiuto elettrico non venga smaltito in ottemperanza a quanto prescritto dalla Legge Italiana si contravverrà a quanto prescritto nell'articolo 14 del DLGS 22/1997 e si incorrerà quindi nelle sanzioni previste nell'articolo 50 del medesimo Decreto Legge.

Instrukcja obsługi

JEDNOSTKI ŚCIENNE

SDH 17-025 NW

SDH 17-035 NW

SDH 17-050 NW

SDH 17-065 NW

LISTA ARTYKUŁÓW W OPAKOWANIU

10.1 Limpar o controlo remoto

Saunier Duval si riserva il diritto di apportare modifiche senza preavviso
