INSTRUKCJA OBSŁUGI EXABOX 1J SAUNIER DUVAL

OPIS I MONTAŻ: 1. Opis programowanego termostatu pokojowego Termostat Exabox został opracowany w celu stworzenia warunków pozwalających na uzyskanie komfortu ogrzewania oraz oszczędności energii. Pozwala on zaprogramować i nastawiać ogrzewanie według 3 poziomów temperatury

Przyciski widoczne oraz wskaźniki świetlne wyświetlacza 1. Przycisk « – » do nastawiania 3. Wybór rodzaju pracy. parametrów ogrzewania. 4. Dłuższa nieobecność (wakacje). 2. Przycisk « + » do nastawiania parametrów ogrzewania.

- temperatura « komfort » : jest to temperatura, którą życzymy sobie mieć w naszych pomieszczeniach podczas godzin naszej obecności. - temperatura « ekonomiczna » : jest to temperatura, którą życzymy sobie mieć w naszych pomieszczeniach podczas naszych krótkotrwałych nieobecności lub w godzinach nocnych. - temperatura zapobiegająca zamarzaniu : jest to temperatura minimalna, która powinna być utrzymywana w pomieszczeniu podczas naszych dłuższych nieobecności. Chroni ona nasze mieszkanie przed skutkami mrozu. Te 3 programy wstźpnie nastawiane, oraz jeden program wolny, umożliwią nam dostosowanie naszego ogrzewania pomieszczeń, na każdy dzień tygodnia osobno, do naszych indywidualnych życzeń. Bardzo łatwe w obsłudze, urządzenie Exabox zasilane jest bezpośrednio z kotła Saunier Duval.

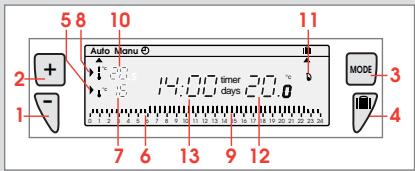

1. Przycisk « - » do nastawiania parametrów ogrzewania. 2. Przycisk « + » do nastawiania parametrów ogrzewania. 3. Wybór rodzaju pracy. 4. Dłuższa nieobecność (wakacje). 5. Wskaźnik temperatury aktualnej (temperatura « ekonomiczna »). 6. Wyświetlenie czasokresów ogrzewania w trybie « ekonomicznym ». 7. Temperatura « ekonomiczna ».

9 12 8. Wskaźnik temperatury aktualnej (« komfort »). 9. Wyświetlenie czasokresów ogrzewania «’komfort’ ». 10. Temperatura ogrzewania « komfort ». 11. Wskaźnik włączenia/ wyłączenia ogrzewania. 12. Wyświetlenie temperatury pokojowej. 13. Wyświetlenie godziny aktualnej.

Przyciski pod pokrywą.

14. Wybór programu P1 do P4. 15. Nastawianie temperatury ogrzewania w trybie « komfort ». 16. Nastawianie temperatury « ekonomicznej ». PROG P1-P4

17. Akceptacja. 18. Nastawianie licznika godzinowego. 19. Przycisk reset (stanu początkowego). OK

14 15 16 17 18 19 9419.561.00/03.01

2. Zamontowanie programowanego termostatu pokojowego. Termostat Exabox winien być instalowany w odległości około 1,50 m od podłogi, na ścianie wewnźtrznej,w miejscu chronionym przed działaniem promieniowania słonecznego oraz wszelkiego innego źródła wydzielania ciepła, takiego jak : telewizor, lampa, przewiew powietrza, itp... Otworzyć pokrywź oraz odkrźcić śrubź.

... Złożyć urządzenie.

Nastawić przełącznik w pozycji « Battery ON » aby włączyć bateriź zabezpieczającą zaprogramowane parametry. Prog N

Battery OFF W zależności od położenia geograficznego, wybrać programy ogrzewania wstźpnie nastawiane dla wariantu Północ wzglźdnie dla wariantu Południe (patrz rozdział 6. Programowanie). Zamocować płytkź na ścianie.

Termostat zawiesić i zamocować spinaczem.

Podłączyć urządzenie według schematu przedstawionego poniżej. Założyć z powrotem śrubź i zamknąć pokrywź.

N ASTAWIANIE Z EGARA 3. Połączenie kocioł - Exabox

4. Nastawienie zegara

Połączenie kocioł - Exabox

Termostat Exabox funkcjonuje w bezpośrednim połączeniu z kotłem Saunier Duval. Gdy kocioł jest zgaszony lub w pozycji "lato", termostat Exabox jest również zgaszony i podaje tylko aktualną temperaturź pokojową. Całe zaprogramowanie jest wprowadzone do pamiźci. Termostat Exabox uruchomi siź automatycznie w momencie, gdy kocioł zostanie nastawiony w pozycji "ogrzewanie". Przy pierwszym uruchomieniu, przed rozpoczźciem zaprogramowania urządzenia, należy odchylić pokrywź i nacisnąć przycisk reset przy pomocy końcówki długopisu.

Jest to pierwsza czynność nastawiania, po naciśniźciu przycisku reset.

1. Nastawić godzinź przyciskami lub przycisku przyspiesza przesuwanie godziny). 2. Zaakceptować przyciskem

3. Gdy chce siź zmienić godzinź lub dzień :

Dane techniczne - zakres regulacji temperatury ogrzewania « komfort » : od +5 do +30°C. - zakres regulacji temperatury obniżanej : od +5 do +30°C. - zakres regulacji temperatury okresu ‘wakacje’ : od +5 do +30°C. - zakres wyświetlania temperatury pokojowej : od 0°C do +40°C. - czułość statyczna <0.3°C. - zasilanie : poprzez połączenie łączące termostat exabox z kotłem. - rezerwa ruchowe : 8 lat . - temperatura funkcjonowania urządzenia : od -10 do +50°C. - temperatura przechowywania : od -20°C do +65°C. - wilgotność powietrza : 90% maks w temp. 25°C - rodzaj zabezpieczenia : IP30. - klasa izolacji II.

aż do pojawienia siź wskaźnika pod wyżej w punktach 1, 2 i 3.

nazwą zegar i postźpować jak

P ROGRAMOWANIE 5. Zmiana temperatur wstźpnie nastawionych

Aby zaprogramować ogrzewanie na tydzień, 4 programy stoją do dyspozycji: P1, P2, P3 króre są wstźpnie nastawione i niezmienne. P4 który jest programem wolnym, pozwala on stworzyć program według własnego, osobistego wyboru i różny dla każdego dnia tygodnia.

Aby nastawić temperaturź « komfort », Otworzyć pokrywź Nacisnąć przycisk

oraz naciskać przycisk

lub Programy wstźpnie nastawione P1, P2 et P3 istnieją w 2 wariantach :

aż do otrzymania wskazania żądanej temperatury.

Zaakceptować przez naciśniźcie przycisku

aż do otrzymania wskazania żądanej temperatury. Auto Manu °c

P2 : Temperatura « komfort » od godz 6:00 do 8:30 oraz od 16:30 do 23:00. Temperatura « ekonomiczna » od godz 8:30 do 16:30 oraz od 23:00 do 6:00.

oraz naciskać przycisk

Zaakceptować przez naciśniźcie przycisku

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

OK UWAGA : Temperatura jest nastawiana w zakresie od 5 do 30°C skokami co 0.5°C.

P4 : Program wolny pozwala stworzyć 3 czasokresy ogrzewania w temperaturze « komfort » oraz 3 czasokresy w temperaturze « ekonomicznej ».

POŁUDNIE P1 : Temperatura « komfort » od godz 7:00 do 23:00. Temperatura « ekonomiczna » od godz 23:00 do 7:00.

P2 : Temperatura « komfort » od godz 7:00 do 9:00 oraz od 18:00 do 23:00. Temperatura « ekonomiczna » od godz 9:00 do 18:00 oraz od 23:00 do 7:00. 0

Ważna uwaga : Aby przerzucić programy wstźpnie nastawione z wariantu Północ na wariant Południe i na odwrót, zdemontować urządzenie ze swojej podstawy i używać mini-wyłącznika Północ / Południe.

Aby zaprogramować cały tydzień na bazie programów wstźpnie nastawionych P1, P2, P3.

1. Nacisnąć przycisk by przejść na tryb programowania.

2. Naciskać przycisk

aż do wyświetlenia programu, jaki chce siź zastosować dla tego dnia. 3. Zaakceptować przez naciśn iźcie OK przycisku Dzień nastźpny zostanie zaproponowany automatycznie.

7. Nastawianie programu P4

Można zaprogramować samemu, stosownie do własnego życzenia użytkownika.

Na przykład, jeśli chcemy mieć temperaturź « komfort »’ od godz 7:30 do 9:30 a nastźpnie od 19:00 do 23:00 :

Ten program P4 może być różny dla każdego dnia tygodnia. Nacisnąć 1. Nacisnąć przycisk

Kilka razy, aby otrzymać rozkład czasowy 7:30.

by przejść na tryb programowania. Nacisnąć 3. Naciskać prrzycisk

Kilka razy, aby otrzymać rozkład godzinowy 9:30.

jaż do wyświetlenia programu P4. Nacisnąć Wyświetlacz podaje czas 0:00, a pierwszy termometr pulsuje na profilu 24godz.

Kilka razy, aby otrzymać rozkład godzinowy 19:00.

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

Kilka razy, aby otrzymać rozkład godzinowy 23:00.

Kursor dolny pulsuje od 0:00 do 0:30. PAby zaakceptować całe zaprogramowanie : Nacisnąć przycisk

aby mieć temperaturź obniżoną.

wzglźdnie Nacisnąć przycisk

W ten sposób zaprogramowana została temperatura « komfort » od godz 7:30 do 9:30 a nastźpnie od godz 19:00 do 23:00.

C ZASOWA ZMIANA NADAWY

9. Czasowa zmiana nadawy.

z trybu automatycznego (« auto »

W trybie automatycznym, funkcja ta, bardzo praktyczna, pozwala zmieniać chwilowo temperaturź pokojową.

- Aby podwyższyć temperaturź, Nacisnąć przycisk

(jeśli konieczne, kilka naciśnień).

- Aby obniżyć temperaturź, 0

aby powrócić do trybu automatycznego.

Tryb automatyczny « auto ».

(jeśli konieczne, kilka naciśnień).

Wskaźnik poziomu temperatury aktualnej (« komfort » lub « ekonomicznej ») zaczyna pulsować. Zmiana ta zakończy siź przy najbliższej zmianie zaprogramowanej temperatury.

By wrócić do programu początkowego,

Auto M W trybie automatycznym, urządzenie Exabox dostosowuje siź do °c rytmu życia użytkownika, realizując program(y) jakie zostały przez niego wybrane. Przejście na tryb automatyczny odbywa siź przez naciskanie przycisku MODE aż do momentu pojawienia siź wskażnika pod wyświetleniem "auto".

MODE Nacisnąć przycisk i przestawić wskaźnik pod wyświetlenie "auto". Zatrzymanie pulsowania wskaźnika poziomu temperatury aktualnej (« komfort » lub « ekonomicznej ») oznacza zakończenie czasowej zmiany.

T RY B W A K A C J E 10. Trwała zmiana temperatury. 11. Obliczanie godzin funkcjonowania. Aby utrzymać temperaturź trwałą w danym mieszkaniu (nastawialną od 5°C do 30°C) bez uwzglźdniania jakiegokolwiek programowania : 1. Nacisnąć przycisk

12. Tryb długiej nieobecności, wakacje Auto Manu

Tryb długiej nieobecności, wakacje Ten tryb chroni twoje mieszkanie przed skutkami mrozu, utrzymując nastawialną temperaturź minimum w danym mieszkaniu na czas nieobecności (od 1 do 99 dni). Można zaprogramować czas trwania tej nieobecności, aby przewidzieć podwyższoną temperaturź w danym mieszkaniu, przy powrocie jego lokatorów.

by nastawić wskażnik pod wyświetleniem « Manu ».

2. Nacisnąć przycisk

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

by nastawić żądaną temperaturź. Aby opuścić tryb MANU, Nacisnąć przycisk

1. Nacisnąć przycisk

MODE I z powrotem umieścić wskaźnik pod wyświetleniem « auto ».

2. Nacisnąć przycisk

wyregulować czas trwania nieobecności, w dniach (od 1 do 99 dni). Dzień aktualny liczy siź jako 1.

Podliczanie godzin funkcjonowania Funkcja ta pozwala na poznanie liczby godzin pracy kotła licząc od ostatniego zerowania. Nacisnąć przycisk

3. Zaakceptować przyciskiem

0000 h 4. Nacisnąć przycisk

Aby poznać liczbź godzin pracy począwszy od ostatniego zerowania. Naciskać przycisk

przez okres 5 sek aby wyzerować licznik.

aby wyregulować poziom żądanej temperatury podczas nieobecności. timer

5. Zaakceptować przyciskiem Pozostać w tym trybie. Aby anulować program wakacji i powrócić do trybu automatycznego, naciśnąć przycisk
