EXABOX 1J - Termostato programable SAUNIER DUVAL - Manual de uso y guía de instrucciones gratis

Tipo de dispositivo	Termostato ambiente programable
Función principal	Regulación de calefacción
Niveles de temperatura	3 (confort, económico, anti-hielo)
Programación	3 programas pregrabados
Pantalla	Pantalla digital con indicación de temperatura y hora
Botones de ajuste	Botones táctiles para ajustes y selección de modos
Indicador de temperatura actual	Sí
Indicador de confort	Sí
Indicador de ausencia prolongada (vacaciones)	Sí
Visualización de períodos de confort	Sí
Validación de ajustes	Sí
Ajuste de temperatura confort	Sí
Ajuste de temperatura económico	Sí
Ajuste de temperatura anti-hielo	No especificado
Ajuste de contador horario	Sí
Función Reset	Sí
Alimentación	Directa desde caldera
Instalación	Montaje en pared

Preguntas frecuentes - EXABOX 1J SAUNIER DUVAL

¿Cómo reiniciar la caldera SAUNIER DUVAL EXABOX 1J?

Para reiniciar la caldera, presione el botón de reinicio ubicado en el panel de control durante aproximadamente 5 segundos. Espere a que la pantalla vuelva a la normalidad.

¿Qué hacer si la presión del agua es demasiado baja?

Verifique el manómetro en el panel de control. Si la presión es inferior a 1 bar, abra las válvulas de llenado para agregar agua hasta alcanzar la presión recomendada entre 1 y 1,5 bar.

¿Por qué la caldera se apaga con frecuencia?

Esto puede deberse a una falta de agua, un sobrecalentamiento o un mal funcionamiento. Verifique la presión del agua, limpie los filtros y asegúrese de que el circuito de calefacción no esté obstruido.

¿Cómo ajustar la temperatura del agua caliente?

Utilice el termostato en el panel de control para ajustar la temperatura del agua caliente según sus preferencias. La temperatura recomendada suele estar entre 50°C y 60°C.

¿Qué hacer si la caldera emite ruidos extraños?

Los ruidos pueden indicar burbujas de aire en el circuito o un problema con la bomba. Intente purgar los radiadores y verifique si el ruido persiste. Si es así, contacte a un profesional.

La caldera no calienta, ¿qué hacer?

Verifique que la caldera esté encendida y que la presión del agua sea adecuada. Asegúrese también de que el termostato esté configurado correctamente. Si el problema persiste, se recomienda llamar a un técnico.

¿Dónde encontrar el manual de usuario de la SAUNIER DUVAL EXABOX 1J?

El manual de usuario generalmente se proporciona con la caldera. También puede descargarlo en el sitio oficial de Saunier Duval en la sección de soporte.

MANUAL DE USUARIO EXABOX 1J SAUNIER DUVAL

1. Descripción del termostato de ambiente programable

El Exobox ha sido disnado para proportionarle comfort y permitirle ahorrar energia.

Puede programar y regular su calefaction según tres niveles de temperatura:

• Temperatura "confort": es la temperatura que desea cuando esteed está presente.
• Temperatura "economica": es la temperatura que desea cuando usted está ausente por poco tiempo o durante la noche.
• Temperatura "fuera de helada": es la temperatura minima cuando usted está aislemente durante un tiempo prolongado. Protege su vivienda contra los risgos de la helada.

Sus tres programas prerégrados y su programa libre le permitirán adaptar su calefaction a su modo de vida.

De fácil mantenimiento, el Exabox va alimentado directamente por la caldera Saunier Duval.

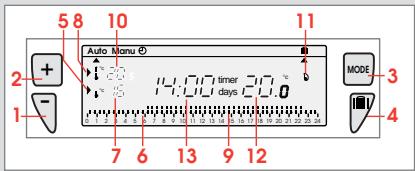

Las teclas aparen y los testigos del visualizador.

1. Tecla + para las regulaciones

2. Tecla- para las regulaciones

3. SeLECTION de losodos

4. Ausencia prolongada (vacaciones)

1. Indicador del niveau de tempora ratura actual "economica"
2. Visualizacion de los periodos "economico"
3. Temperatura "economica"
4. Indicador del nivel de temperatura actual "confort"

5. Visualizacion de los periodos "comfort"

6. Temperatura "comfort"

7. Indicador de puesta en marcha de la calefaction
8. Temperatura ambiente
9. Visualización de la hora

Las teclas bajo la tapa

1. Elección del programa de P1 a P4
2. Regulación temperatura comfort

3. Regulación temperatura española

4. Validation

5. Regulación compto horario
6. Puesta a cero general

2. Instalación del termostato de ambientepromgramable

El Exobox debe ser instalado aproximamente a 1,50 m del suelo, en una pared interior, protegado de la radiacion solar directa y de toda fuente de calor, como: tevisor, lampara, corrente de aire, etc.

Baje la tapa y desenosque el tornillo.

Fije la base a la pared

Conecte el aparato según elsignificante esquema.

··

Configure el aparato.

Según su localización geografica, selección los programas de calefacción preregistrados variente Norte o variente Sur (ver el capitulo 6. Programación).

Cuelgue y cierre el termostato de ambiente programable.

Apriete el tornillo y cierra la tapa.

3. Conexión caldera - Exabox

Conexión caldera - Exbox

El Exobox funciona en connexion directa con la caldera Saunier Duval. Cuando la caldera se apaga o se coloca en posicion "Verano" el Exobox se apaga y visualiza simplement la temperatura ambiental. Touta la programacion se conserva en la memoria.

El Exaboxe se pone en marcha automatistically cuando se coloca la caldera en posicion "Calefacción".

Durante la primeraesta en service,antes de empezar la programacion del aparo,aje la tapa y pulse la tecla "Reset" con la punta de un boligrafo.

\section*{Caracteristicasétécnicas.}

• Rango regulación temp. confort: +5 °C a + 30 °C
  -Rango regulacion temp.economica +5^ a +30^
• Rango regulación temp. Fuera de helada : +5°C a + 30°C
• Gama de visualización de la T °C ambiente : 0 °C a + 40 °C.
• Diferencia estatica: <0,3 grado.
• Alimentación : vía la conexión que une el Exobox con la caldera
  -Reserva de marcha : 8 años.
• Rango de temperatura de trabajo : 0^ a + 50^.
• Temperatura de almacenamento: -10°C a + 65°C.
• Humedad max.: 85% con + 20°C.
• Grado de proteccion: . IP30.
• Clase de isolacion : II

4. Puesta en hora

Puede en hora

Es la primera puesta en servicios. Acaba de pulsar la tecla RESET.

Las inscripciones 12:00 se encienden intermitentamente.

1. Ponga la hora con las teclas o si pulsa la tecla de forma prolongada, se aceler a el paso de la hora.)
2. Valide con la fecla OK
3. Si desea modificar la hora,

pulse la tecla "MODE" MODE

hasta que aparezca el apuntador bajo la sigla reloj, y proceda como en los+puntos 1y2.

5. Modificación de las temperatas preajustadas

Para ajustar la temperatura de comfort

Abra la tapa

y luego las teclas + o

hasta que se obtenga la temperatura deseada.

Valide con

Paraajustarlatemporaturadeeconomica

hasta que se obtenga la temperatura deseada.

Valide con

N.B.: La temperatura se pueda ajustar entre 5 y 30^ por pasos de 0,5^ .

6. Programación

Para programar su calefacción, dispone de 4 programas:

P1, P2, P3 que estan prerirgrados y no son modificables.
P4 que es libre, y le permite create un programa personalizzato.

Los programas preregrados P1, P2 y P3 existen en 2 variances:

NORTE

P1 = Temperatura comport de 6 a 23 h.

Temperatura economica de 23 a 6 h.

P2 = Temperatura comfort de 6 a 8,30 h y de 16,30 a 23 h.

Temperatura economica de 8,30 a 16,30 h y de 23 a 6 h.

P3 = Temperatura comfort de 6 a 8,30 h.de 11,30 a 13,30 h.y de 16,30 a 23 h.

Temperatura economica de 8,30 a 11,30 h, de 13,30 a 16,30 h, y de 23 a 6 h.

P4 = Programa libre que le permite crear tres periodos en temperatura comfort ythers en temperatura economica.

SUR

P1 = Temperatura comport de 7 a 23 h.

Temperatura economica de 23 a 7 h.

P2 = Temperatura comfort de 7 a 9 h y de 18 a 23 h.

Temperatura economica de 9 a 18 h y de 23 a 7 h.

P3 = Temperatura comfort de 7 a 9 h, de 13 a 15 h, y de 18 a 23 h. Temperatura economica de 9 a 13 h, de 15 a 18 h, y de 23 a 7 h.

P4 = Programa libre.

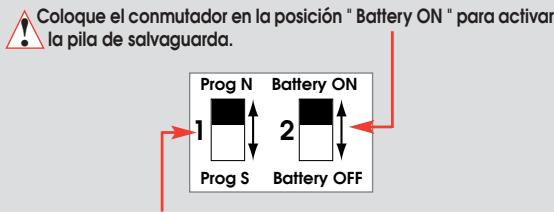

Importante : Para commutar de la variante Norte a la variante Sur o viceversa descuelgue el aparato de su base y sirvase del miniin- terruptor Norte/Sur.

Para programar su calefacción, basándose en los programas preregistrados P1, P2 o P3.

1. Pulse la tecla

PROG

P1-P4

para pagar al modo programacion.

1. Pulse la tecla

PROG

P1-P4

hasta que aparezca intermitamente el número de programa deseado en la parte derecha de la pantalla.

1. Pulse la tecla

OK

para Validator;

7. Programación del programa P4

Programe ustedismo con corrego a sus necessities.

1. Pulse la tecla

PROG

P1-P4

para pagar al modo programacion.

1. Pulse la tecla

PROG

P1-P4

hasta que aparezca intermitentemente el número P4.

Su visualizador indica 0h00 y el primer termómetro parpadea sobre el perfil de 24 h.

El cursor en la parte inferior parpadea de 0h00 a 0h30

Pulse para Obtener la temperatura comfort.

o Pulse para Obtener la temperatura economica.

···

Por exemple: Creación de periodos en temperatura comfort : de 7,30 a 9,30 h y de 19 a 23 h.

Pulse la tecla

varias vezes para Obtener el horario 7h30.

Pulse la tecla

varias varces para Obtener el horario 9h30.

Pulse la tecla

varias vezes para Obtener el horario 19h00.

Pulse la tecla

varias vezes para Obtener el horario 23h00.

Valide con la tecla

Ha programado la temperatura comfort de 7h30 a 9h30 y después de 19h00 a 23h00.

8. Lectura de los programas

Desed el modo "Auto",

pulse la tecla

PROG

P1-P4

y verifique su programa en el perfil de 24 h en la parte inferior del visualizador.

Pulse

MODE

paraasaralmodomotálico.

El modo automático

En modo automático,

Exobox se adapta a su ritmo de vida, ejectumatando el programas que haya

elegido.

El paso a modo automático se efectúa pulsando la tecla "MODE" hasta que aparezca el apuntador bajo "Auto".

9. Modificacion temporal de la temperatura.

En modo automático, estaística función le permite modifierar temporalmente la temperatura ambiente.

• Paraaculara,

pulse la tecla

• Para reducir la temperatura,

pulse la tecla

El indicator del nivel de temperatura actual (confort o economica) comienza a parpadear.

Estamericano finalizará en elsignificantebraldo temperatura programada.

Para volver al programa inicial,

pulse

MODE

y situe el apuntador bajo "Auto".

La parada del parpadeo del indicator de temperatura actual (confort o economica)marca el fin de la modificacion temporal.

10. Cambio permanente de temperatura

11. Duración de funciona

Para Maintener una temperatura permanente (regulable de 5^ a 30^ ) sin tener que programar.

1. Pulse la tecla

MODE

para situar el apuntador bajo "Manu".

1. Pulse

y vuelva a situar el apuntador bajo "Auto".

Duración de funciona

Estamericano de la caldera desdela ultima puesta en cero.

Pulsar

h

paraunarcelnumbredhoradecfuncionamentodesiderlaultimapuestaenzero.

Pulse

h

durante 5segundos paraponer el contador en cero.

12. Modo ausencia prolongada (vacaciones)

Modo ausencia prolongada (vacaciones)

Este modo evita el riesgo de helada de su vivienda,mantiendo una temperatura minima regulable durante sus ausencias (de 1 a 99 días). Puede programar el tiempo que vaya a estar ausente, para prender el acontecimiento de temperatura de su vivienda a su regreso.

1. Pulse la tecla

1. Con las teclas

Ajuste la duración de su ausencia en días (de 1 a 99), contando la hora actual como 1.

1. Valide con la tecla

1. Con las teclas

Regule el nivel de temperatura que desea durante su ausencia.

1. Valide con la tecla

Permanecer en este modo.

Para anular y volver al Modo automatico, pulse

MODE
