MANUAL DE USUARIO Opaliatherm TF 14 E SAUNIER DUVAL

1 Información general ......2
2 Conservación de la documentación .....2
3 Registro de la garantía ....2
3 Seguridad ....3
3.1 Comportamiento en caso de emergencia 3
3.2 Indicaciones de seguridad .... 3
4 Garantía de fábrica y responsabilidade ....4
5 Utilización adecuada ....5
6 Conservación ....5
7 Reciclaje y eliminación de residuos ....5
8 Uso 6
8.1 Vista general de los elementos de mando 6
8.2 Puesta en funcionamiento.... 6
8.3 Ajuste de la temperatura del agua 6
8.4 Eliminación de averías 7
9 Apagado del calentador ....8
10 Protección frente a heladas 8
11 Mantenimiento y servicio de asistencia técnica Oficial .....8

1 Información general

Los calentadores instantáneos de agua a gas Opaliatherm TF 11 E y Opaliatherm TF 14 E están listos para su instalación; sólo tienen que conectarse a las tuberías, al circuito de evacuación de gases. Sirve para suministrar agua caliente a uno o varios puntos de distribución, p. ej. lavabos, duchas y bañeras.

Estos aparatos deben ser instalados únicamente por un instalador autorizado responsable del cumplimiento de todas las instrucciones, normas y directrices existentes.

Son aparatos de circuito estanco, es decir, que la evacuación de los productos de la combustión y la entrada de aire para la misma se realizan a través de una ventosa.

Los aparatos deben conectarse al sistema de evacuación de gases / aire homologados a través del cual se transportará el aire de entrada y se evacuarán mediante un extractor los productos de la combustión.

Disponen de un dispositivo electrónico de encendido, no posee llama piloto y dispone de un sistema de modulación del quemador principal.

Los calentadores instantáneos de agua a gas están equipados con un limitador de temperatura de seguridad que impide que el aparato siga funcionando en caso de sobrecalentamiento del mismo.

Los aparatos pueden adaptarse al tipo de gas disponible. Para la conversión del aparato a otros tipos de gas, consulte a su instalador o al SAT Oficial Saunier Duval.

2 Conservación de la documentación

- Conserve estas instrucciones de uso, así como el resto de la documentación vigente, de modo que estén disponibles siempre que sea necesario.

No nos hacemos responsables de ningún daño causado por la inobservancia de estas instrucciones.

- En caso de mudanza o venta, entregue la documentación del aparato al nuevo propietario.

Documentación complementaria vigente Para el usuario del equipo:

- Instrucciones de manejo

- Tarjeta de garantía

Para el técnico especializado:

- Instrucciones de instalación

3 Registro de la garantía

Desde el momento de la entrega, su calentador de agua a gas viene una garantía legal contra la falta de conformidad. El texto completo de la garantía y las condiciones específicas relacionadas se indican en el Certificado de Garantía.

Encontrará su Certificado de Garantía en la documentación que Saunier Duval incluye con el calentador de agua a gas.

Puede obtener el Certificado de Garantía cuando se ponga en servicio el aparato.

También puede obtenerlo a través de los diversos métodos de contacto que hemos puesto a su disposición y se lo enviaremos automáticamente a su casa:

- en nuestro sitio web www.saunierduval.es

- a través de nuestro teléfono de Atención al Cliente 902 45 55 56

Todo lo que tiene que hacer es introducir sus datos y los del aparato: no olvide incluir el número de serie de su calentador de agua a gas.

Recuerde: el periodo de garantía empieza a correr en el momento en que el calentador comienza a funcionar. Para disfrutar de la garantía de su aparato en su totalidad, debe registrar su solicitud de garantía en un plazo de 30 días a contar desde la puesta en servicio.

Llame al número de teléfono 902 45 55 56 para el Servicio de Atención al Cliente de Saunier Duval.

3 Seguridad

3.1 Comportamiento en caso de emergencia

En caso de que huela a gas, actúe del modo siguiente:

• No encienda/apague ninguna luz.
- No accione ningún otro interruptor eléctrico.
- No utilice ningún teléfono en la zona de peligro.
- No encienda llamas (p. ej. mechero, cerillas).

- No fume.

• Cierre la llave del gas.

- Abra las ventanas y las puertas.

• Avise a quienes vivan con usted.

- Abandone la casa.

- Avise a su compañía de suministro de gas o a su distribuidor especializado y autorizado.

3.2 Indicaciones de seguridad

Es imprescindible que respete las siguientes indicaciones de seguridad y la normativa vigente.

- No utilice ni almacene materiales explosivos o fácilmente inflamables (p.

ej. gasolina, pintura, etc.) en el lugar en que esté instalado el aparato.

- Los dispositivos de seguridad no deben ponerse fuera de servicio en ningún caso, y tampoco se deben intentar manipular, ya que se pondría en peligro su correcto funcionamiento.

Por ello, no debe realizar modificaciones:

• en el aparato,
  • en el entorno del aparato
• en los conductos de suministro de gas, aire de admisión y agua.
• ni en los conductos de evacuación de gases

La prohibición de realizar modificaciones también se extiende a las condiciones arquitectónicas del entorno del aparato, en tanto que estas pueden influir en la seguridad de funcionamiento del mismo.

Varios ejemplos de ello son:

- Debe mantener libres los orificios de entrada de aire y evacuación de gases. Tenga cuidado, p. ej., de que se retiren después las cubiertas de los orificios, en caso de que se realicen trabajos en la fachada exterior.

Para realizar cualquier modificación en el aparato o en su entorno, debe consultar siempre a su distribuidor especializado y autorizado, responsable de llevar a cabo estas tareas.

• No intente nunca llevar a cabo usted mismo los trabajos de mantenimiento o reparación del aparato.
• No rompa ni retire ningún precinto de las piezas. Únicamente los técnicos especializados y autorizados del SAT Oficial están autorizados a modificar las piezas precintadas.
• No utilice sprays, disolventes, detergentes con cloro, pintura, colas, etc. cerca del aparato. Estas sustancias pueden causar corrosión en condiciones desfavorables (también en el equipo de evacuación de gases).

4 Garantía de fábrica y responsabilidade

De acuerdo con lo establecido en el Real Decreto Legislativo 1/2007, de 16 de noviembre, el vendedor responde de las faltas de conformidad que se manifiesten dentro de los seis meses siguientes a la entrega del equipo, salvo que acredite que no existían cuando el bien se entregó. Si la falta de conformidad se manifiesta transcurridos seis meses desde la entrega, el usuario deberá probar que la falta de conformidad ya existía cuando el equipo se entregó, es decir, que se trata de una no conformidad de origen.

Saunier Duval ofrece al usuario final la garantía contemplada en el Real Decreto Legislativo 1/2007. Adicionalmente, Saunier Duval amplía la garantía legal ofreciendo una garantía total sobre las piezas de sus máquinas durante los dos primeros años, a contar desde la fecha de la entrega del bien. Esta garantía comercial, adicional a la legal, se aplica con independencia de que la falta de conformidad existiera o no en el momento de la venta del bien y cubre el valor de las piezas de repuesto sustituidas.

Condiciones de Garantía La garantía ofrecida por Saunier Duval se aplicará bajo las siguientes condiciones:

• El aparato garantizado deberá corresponder a los que el fabricante destina expresamente para la venta e instalación en España siguiendo todas las normativas aplicables vigentes.
• Salvo prueba en contrario se entenderá que los bienes son conformes y aptos para la finalidad que se adquieren.
• El aparato haya sido instalado por un técnico cualificado de conformidad con la normativa vigente de instalación.

• El aparato se utilice para uso doméstico (no industrial), de conformidad con las instrucciones de funcionamiento y mantenimiento del fabricante.

• El aparato no haya sido manipulado durante el periodo de garantía por personal ajeno a la red de Servicios Técnicos Oficiales.

• Los repuestos que sean necesarios sustituir serán los determinados por nuestro Servicio Técnico Oficial y en todos los casos serán originales Saunier Duval.
• La reparación o la sustitución de piezas originales durante el periodo de garantía no conlleva la ampliación de dicho periodo de garantía.
• El consumidor deberá informar a Saunier Duval de la falta de conformidad del bien en un plazo inferior a DOS MESES desde que tuvo conocimiento.

La garantía queda sin efecto en los siguientes supuestos:

• Inadecuado uso del bien o incumplimiento de las indicaciones contenidas en el Libro de Instrucciones y demás documentación facilitada al efecto con el equipo, respecto a su instalación y mantenimiento.
• La no observancia de las instrucciones de protección contra heladas.
• Las averías producidas por causas de fuerza mayor, tales como, entre otros, fenómenos atmosféricos, geológicos, utilización abusiva y supuestos análogos.
• Sobrecarga de cualquier índole: agua, electricidad, gas y supuestos análogos.
• Cualquier avería, defecto o daño generado en el equipo, cuando tenga por origen la entrada en el mismo de componentes, sustancias, piedras, suciedad o cualquier otro elemento, introducidos en la caldera, por medio de las redes de suministro que acceden a la misma: agua, gas o supuestos análogos.

5 Utilización adecuada

Los calentadores instantáneos de agua a gas de la serie Opaliatherm se han fabricado según los últimos avances técnicos y las normas técnicas de seguridad.

Los calentadores instantáneos de agua a gas están previstos únicamente para la preparación de agua caliente con gas. Cualquier otra utilización será considerada como no adecuada. El fabricante / distribuidor no se hace responsable de los daños resultantes de esta utilización. El usuario asumirá todo el riesgo.

Para una utilización adecuada deberá tener en cuenta las instrucciones de uso y de instalación, así como toda la demás documentación, y deberá respetar las condiciones de inspección y de mantenimiento.

Este aparato no ha sido diseñado para ser utilizado por personas (incluyendo los niños) que presenten restricciones físicas, sensoriales o mentales, así como una falta de experiencia o de conocimientos. Para garantizar la seguridad de estas personas, deberán acudir y estar dirigidas por personas competentes que le puedan explicar el uso de este aparato.

- Compruebe que los niños no jueguen con este aparato

Este aparato no se destina a un uso en vehículos como mobiles homes o caravanas y por consiguiente, dicho uso está prohibido. Este aparato tan sólo puede utilizarse en vehículos estacionarios (instalaciones llamadas "fijas").

¡Peligro! ¡Riesgo de envenenamiento, de explosión y de incendio! Los gases de escape debidos a una instalación inadecuada pueden acarrear envenenamientos, explosiones ¡o incluso incendios! No instale nunca el aparato en un vehículo.

6 Conservación

• Limpie las carcasas metálicas del aparato con un paño húmedo y jabón en poca cantidad.
• No utilice productos abrasivos ni de limpieza que puedan dañar el revestimiento o los elementos de mando.

7 Reciclaje y eliminación de residuos

Su calentador instantáneo de agua a gas está compuesto, en mayor parte, por materia prima reciclable.

Su calentador instantáneo de agua a gas, así como todos los accesorios, no deben arrojarse a la basura doméstica.

Encárguese de que el aparato antiguo y los accesorios existentes, se eliminen adecuadamente.

La eliminación del embalaje de transporte la llevará a cabo el distribuidor especializado que haya realizado la instalación.

- Tenga en cuenta las prescripciones legales nacionales vigentes.

8 Uso

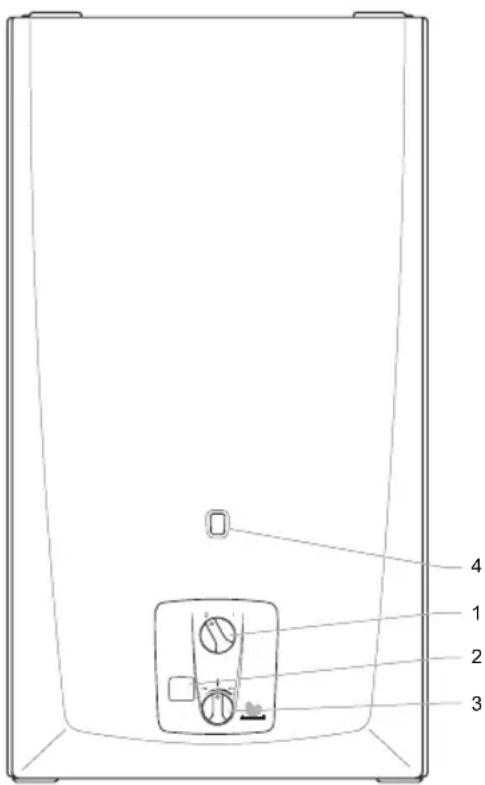

8.1 Vista general de los elementos de mando

4 1 2 3

Leyenda

1 Interruptor de funcionamiento
2 Panel digital (temperatura/código de avería)
3 Selector de temperatura
4 Ventanilla de inspección

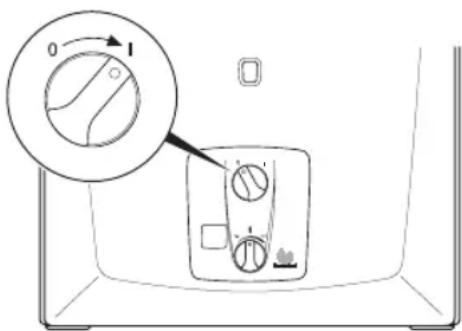

8.2 Puesta en funcionamiento

0 1

• Abra las llaves de agua y gas.
- Asegúrese de que el calentador recibe corriente.
- Gire el interruptor de funcionamiento (1) hasta CONEXIÓN (I).

En el panel digital aparecerá la temperatura elegida. Al cabo de unos 10 segundos cambia la indicación a "On".

- Comprobar que la llama del quemador es correcta através de la ventana.

El aparato queda entonces listo para funcionar en cuanto se abra un grifo de aqua caliente.

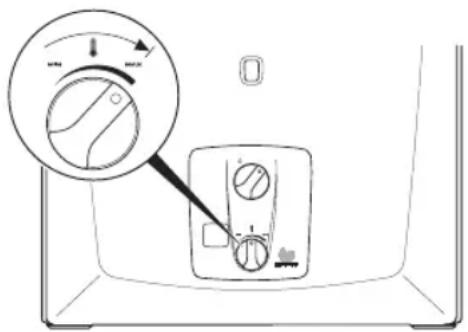

8.3 Ajuste de la temperatura del agua

Con el selector de temperatura (3) podrá variar la temperatura.

• Si gira el selector de temperatura hacia la derecha, aumentará la temperatura.
• Si gira el selector de temperatura hacia la izquierda, descenderá la temperatura.
• Si gira el selector de temperatura, la temperatura ajustada aparece durante 10 segundos, después el indicador cambia a "On". Si se enciende el quemador para agua caliente sanitaria, aparece de nuevo la temperatura.
• También puede modificar la temperatura del agua cuando ya ha abierto el grifo.

8.4 Eliminación de averías

Una “avería” se señaliza ópticamente mediante la indicación F seguida de una cifra, p. ej. F1. Como usuario, sólo podrá intentar solucionar las siguientes averías.

En caso de que aparezcan otros avisos de avería distintos a los mencionados a continuación, deberá ponerse en contacto con un técnico especializado en contacto con el SAT Oficial Saunier Duval.

• Llame al 902 12 22 02 o consulte nuestra WEB: www.saunierduval.es.
• No intente nunca llevar a cabo usted mismo los trabajos de mantenimiento o reparación del aparato.
• No vuelva a poner en funcionamiento el calentador instantáneo de agua a gas hasta que el SAT Oficial Saunier Duval haya eliminado la avería.
• Llame al 902 12 22 02 o consulte nuestra WEB: www.saunierduval.es.
• No intente nunca llevar a cabo usted mismo los trabajos de mantenimiento o reparación del aparato.
• No vuelva a poner en funcionamiento el calentador instantáneo de agua a gas hasta que el SAT Oficial Saunier Duval haya eliminado la avería.

Aviso de avería	Causa Reparación
No hay indicación	Interrupción (temporal) de corriente de la red	Compruebe si el cable de corriente de la red no está roto y si el aparato está correctamente conectado al suministro de corriente de red. El aparato vuelve a conectarse automáticamente al volver la corriente de red.
No se ven llamas en el quemador por la ventanilla de inspección	El quemador no se enciende.Interrupción del suministro de gas o de la tensión de red.	Compruebe si tiene gas y si la llave de paso del mismo al aparato está abierta. Compruebe si se ve la indicación “On” en el indicador. Si se cumplen las dos condiciones, apague el aparato girando el interruptor principal (0) y vuélvalo a poner en marcha (I). Una vez eliminada la avería, el aparato se pondrá en marcha automáticamente. Si no se elimina la avería, póngase en contacto con su distribuidor autorizado.
F1 Hay aire en el conducto de suministro de gas o se ha interrumpido el suministro de gas.		Compruebe si tiene gas y si la llave de paso del mismo al aparato está abierta. Apague el aparato girando el interruptor principal (0) y vuélvalo a poner en marcha (I). Una vez eliminada la avería, el aparato se pondrá en marcha automáticamente. Si la avería continúa, póngase en contacto con su distribuidor autorizado.
F2 Obstrucción parcial o total de la ventosa		Poner le aparato fuera de servicio girando el interruptor (O). Verificar que la ventosa está correctamente conectada y que al aire circula por ella sin ningún problema. Límpiela si fuese necesario. Vuelva a poner en marcha el aparato (I) S la avería persiste contacte con el SAT Oficial Saunier Duval.
F4 Interrupción del suministro de gas.		Compruebe si tiene gas y si la llave de paso del mismo al aparato está abierta. Apague el aparato girando el interruptor principal (0) y vuélvalo a poner en marcha (I). Una vez eliminada la avería, el aparato se pondrá en marcha automáticamente. Si la avería continúa, póngase en contacto con su distribuidor autorizado.
F5 Las tuberías están llenas de cal o hay un fallo interno en el aparato.		Póngase en contacto con su instalador o SAT Oficial .

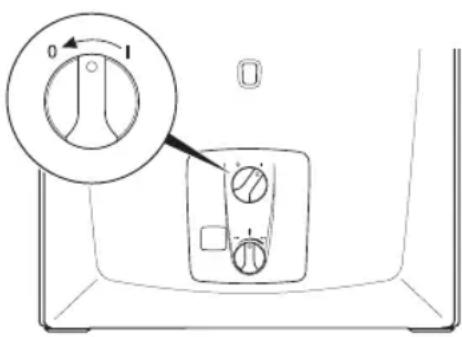

9 Apagado del calentador

0 1

- Gire el interruptor de funcionamiento (1) hasta la DESCONEXIÓN (0).

Ahora se ha cerrado el suministro de gas hacia el quemador del calentador instantáneo de agua a gas.

El panel digital se apaga.

El calentador está fuera de servicio.

10 Protección frente a heladas

Si existe peligro de heladas deberá vaciar su calentador instantáneo de agua a gas.

Ese es el caso, p. ej., cuando sus tuberías de agua amenazan con congelarse.

• Cierre la entrada de gas.
• Cierre la entrada de agua.
- Abra los grifos de agua caliente.
- Deje los grifos abiertos hasta que vuelva a llenar el aparato tras finalizar el riesgo de helada para ponerlo de nuevo en funcionamiento.

Observación

Al realizar el llenado posterior del calentador instantáneo de agua a gas, no lo ponga en funcionamiento hasta que salga agua por los grifos de agua caliente abiertos, después de abrir la llave de paso que se encuentra en la conexión de agua fría del aparato. De esta forma se garantiza que el calentador instantáneo de agua a gas se llene de agua adecuadamente.

11 Mantenimiento y servicio de asistencia técnica Oficial

El requisito para una seguridad, una fiabilidad y un funcionamiento correcto durante muchos años es el Mantenimiento anual que realizará nuestra red de SAT Oficiales. Pida que le informen sobre la amplia gama de mantenimientos diseñada para usted.

La actual legislación vigente RITE tiene como base seis puntos que definen sus objetivos principales :

Bienestar térmico- obtención ambiente térmico de calidad-, Seguridad – en la instalación y utilización-, Demanda energética – uso racional de la energía y su consumo, Consumo energético – eficiencia del conjunto-, Mantenimiento – permanencia en el tiempo del rendimiento del producto- y Protección del medio ambiente – efectiva reducción de emisiones de contaminantes-.

Sirve de poco que los productos sean de la máxima calidad o tecnología como Saunier Duval, si no se realizan las operaciones de mantenimiento adecuadas.

Por este motivo la misma legislación establece en el artículo que “el titular o usuario de las instalaciones sujetas a este reglamento debe tener presente las normas de seguridad y uso racional de la energía que correspondan a cada caso.

El titular o usuario será responsable del cumplimiento, de este reglamento y de sus instrucciones técnicas complementarias, en lo que se refiera a funcionamiento y mantenimiento de las instalaciones".

Saunier Duval para que sus productos mantengan los parámetros de funcionamiento óptimos y asegurarse el cumplimiento de la legislación, exige una revisión anual de mantenimiento.

Así pues, usted es la persona responsable de mantener la instalación de su vivienda en perfecto estado, con una revisión anual de la misma. No olvide que además de una exigencia legal, el mantenimiento de un aparato anualmente aporta numerosos beneficios: máxima seguridad, consumo reducido, mayor duración del aparato, reducción en la emisión de contaminantes y un ajuste adecuado a la instalación que le permitirán cumplir cómodamente la normativa vigente.

Contrato de Mantenimiento con el SAT Oficial Saunier Duval. Las normativas vigentes regulan el mantenimiento de los aparatos a gas siendo obligatoria, como mínimo, una revisión y limpieza anual siguiendo las indicaciones del fabricante.

Esta exigencia puede ser cubierta por un Contrato de Mantenimiento con el SAT Oficial Saunier Duval.

Suscriba con el SAT Oficial Saunier Duval este servicio por el que mantendrá el aparato en perfecto estado, suministrándole los documentos oficiales necesarios para cumplir la normativa, en función del tipo de contrato seleccionado.

Solicite información sobre la ampliación de garantía de los aparatos y servicios especiales diseñados para que usted pueda aumentar su confort. Llame al 902 12 22 02 o consulte nuestra WEB: www.saunierduval.es. Nunca intente realizar usted mismo trabajos de mantenimiento o de reparación en el calentador instantáneo de agua a gas. Encárguelo siempre a un SAT Oficial Saunier Duval. Le recomendamos que firme un contrato de mantenimiento. La omisión de mantenimiento puede influir en la seguridad del aparato y puede causar daños personales y materiales.

Pelo técnico especializado:

4 Garantia de fábrica

- Rode o interruptor principal para DESLIGADO (0).
