EXABOX 1J - Programmeerbare thermostaat SAUNIER DUVAL - Gratis gebruiksaanwijzing en handleiding

Producttype	Programmeerbare thermostaat
Merk	SAUNIER DUVAL
Model	EXABOX 1J
Voeding	Via de verbinding met de Saunier Duval ketel
Back-up	8 jaar (back-upbatterij)
Instelbereik comforttemperatuur	+5 tot +30 °C
Instelbereik economische temperatuur	+5 tot +30 °C
Instelbereik vakantietemperatuur	+5 tot +30 °C
Weergave kamertemperatuur	0 °C tot +40 °C
Statisch differentieel	< 0,3 °C
Bedrijfstemperatuur	-10 tot +50 °C
Opslagtemperatuur	-20 tot +65 °C
Maximale luchtvochtigheid	90% bij 25 °C
Beschermingsgraad	IP30
Isolatieklasse	II
Voorgeprogrammeerde programma's	P1, P2, P3 (varianten Noord/Zuid)
Vrij programma	P4 aanpasbaar met 3 comfortperiodes en 3 economische periodes
Vakantiefunctie	Programmeerbaar van 1 tot 99 dagen met minimale temperatuur
Telling bedrijfsuren	Ja, reset mogelijk
Handmatige modus	Permanente temperatuur instelbaar van 5 tot 30 °C
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Geen oplosmiddelen.

Veelgestelde vragen - EXABOX 1J SAUNIER DUVAL

Hoe stel ik de klok in op de EXABOX 1J?

Na een reset knippert de klok. Gebruik de + en - toetsen om in te stellen en bevestig met OK. Om later te wijzigen, druk op MODE totdat de aanwijzer onder het klokpictogram verschijnt en stel dan in.

Hoe wijzig ik de comfort- of economische temperatuur?

Open de klep, druk op de Comfort of Economisch toets, gebruik dan + of - om in stappen van 0,5 °C aan te passen van 5 tot 30 °C. Bevestig met OK.

Wat zijn de voorgeprogrammeerde programma's?

P1: Comfort van 6:00 tot 23:00; P2: Comfort van 6:00 tot 8:30 en 16:30 tot 23:00; P3: Comfort van 6:00-8:30, 11:30-13:30, 16:30-23:00 (Noord variant). Voor de Zuid variant zijn de tijden één uur verschoven. P4 is vrij.

Hoe schakel ik van automatische modus naar handmatige modus?

Druk op MODE totdat de aanwijzer onder Manu verschijnt. In handmatige modus stelt u een permanente temperatuur in met + of -. Om terug te keren naar auto, druk op MODE en plaats de aanwijzer terug onder Auto.

Hoe gebruik ik de vakantiemodus?

Druk op de Vakantie toets (koffersymbool). Stel de duur in van 1 tot 99 dagen met + of -, bevestig met OK. Stel vervolgens de gewenste temperatuur in, bevestig. Om te annuleren, druk nogmaals op de Vakantie toets.

Hoe voer ik een tijdelijke wijziging van de instelling uit in de automatische modus?

In de Auto modus, gebruik + om tijdelijk te verhogen of - om te verlagen. De wijziging blijft actief tot de volgende programmawisseling. Om terug te keren naar het programma, druk op MODE en plaats de aanwijzer terug onder Auto.

Hoe raadpleeg ik het aantal bedrijfsuren van de ketel?

Druk op de Telling toets (zandloper) om de uren weer te geven. Om te resetten, houd dezelfde toets 5 seconden ingedrukt.

Wat te doen als het scherm niets weergeeft?

Controleer of uw ketel in de Verwarming modus staat. De EXABOX 1J wordt gevoed via de verbinding met de ketel. Als de ketel uit staat, werkt de thermostaat niet. Zorg er ook voor dat de Battery ON schakelaar correct staat voor de back-upbatterij.

Hoe reset ik het apparaat?

Gebruik een pen om op de Reset knop onder de klep te drukken. Dit zet de standaardprogramma's terug en de klok knippert voor een nieuwe instelling.

Hoe schakel ik tussen de Noord en Zuid varianten van de programma's?

Demonteer de thermostaat van zijn voet, schakel dan de minischakelaar Noord/Zuid om afhankelijk van uw regio. De voorgeprogrammeerde programma's P1, P2 en P3 worden aangepast.

GEBRUIKSAANWIJZING EXABOX 1J SAUNIER DUVAL

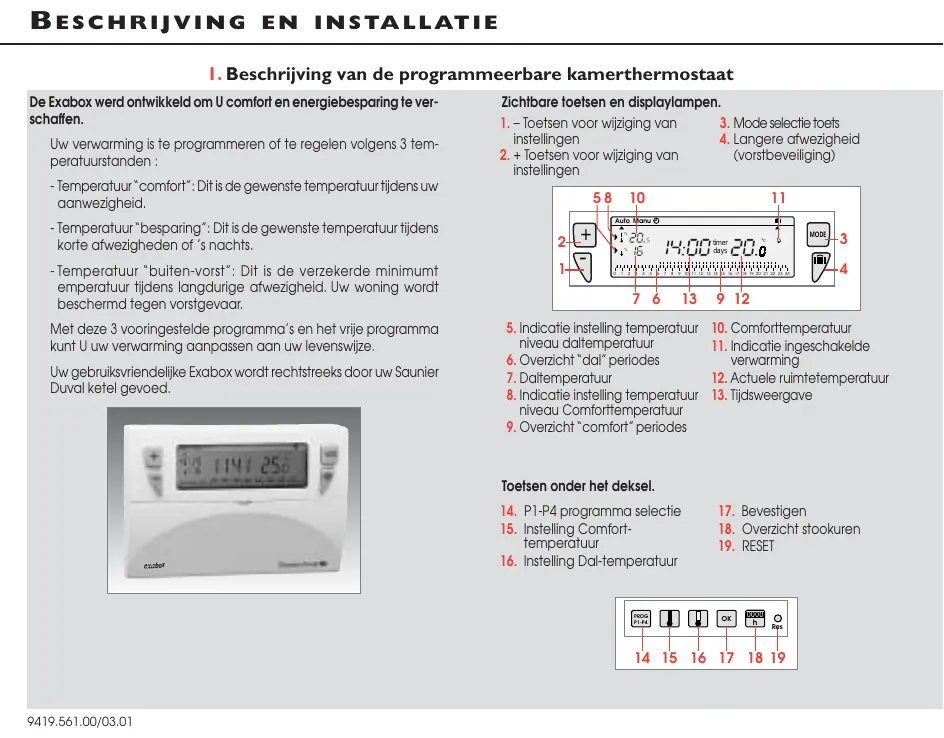

1. Beschrijving van de programmeerbare kamerthermostatat

De Exobox verwand ontwikkeld om U comfort en energiebesparing te verschaffen.

Uw verwarming is te programmeren of te regelen volgens 3 temperatuurstanden :

• Temperatuur "comfort": Dit is de gewenste temperatuurijdens uw aanwezigheid.
• Temperatuur "besparing": Dit is de gewenste temperatuur tijdens korte afwezigeheden of 's nachts.
• Temperatuuur "buiten-vorst": Dit is de verzekerde minimum temperatuur fijdens langdurige afwezigheid. Uw woning worden beschermd gegen vorstgevaar.

Met deze 3 Vooringestelde programma's en het vrije programma kunt U uw verwarming aanpassen aan uw levenswijze.

Uw gebruiksvriendelijke Exobox wordtrechtstreeks door uw Saunier Duval ketel gevoed.

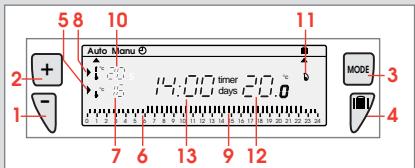

Zichtbare toetsen en displaylampen.

1. • Toetsen voor wijziging van instellingen
2. • Toetsen voor wijziging van instelleningen

3. Mode selectie foets

4. Langere afwezigheid (vorstbeveiliging)

1. Indicatie instelling temperatuur niveau daltemperatuur
2. Overzicht "dal"periodes
3. Daltemperatuar
4. Indicate instelling temperatur niveau Comforttemperatur

5. Overzicht "comfort" periodes

6. Comforttemperatuur

7. Indicatie ingeschakelde verwarming
8. Actuele ruimtetepmatuar
9. Tijdsweergave

Toetsen onder het deksel.

1. P1-P4 programma selecte
2. Installing Comfort-temperatuur

3. Instelling Dal-temperatuur

4. Bevestigen

5. Overzicht stookuren
6. RESET

2. Installatie van de programmeerbare kamerthermostat

De Exobox要去 geinstalleerd worden op onceveer 1,50m van de grond, op een binnenmuur, beschut gegen direkte zonnebestraling en elke warmtebron zoals tevisie, lamp, luchtstroom, enz ...

De kap neerlaten, de schroef Alosschroeven.

Het voetstuk op de muur bevestigen

en het apparaat volgens onderstaand schema aansluiten.

··

Configuratie van het foestel.

Laats de schakelaar op " Battery ON " om de geheugenbatterij in gelebruik te nemen.

Selecteer de voorgereistree der verwarmingsprogramma's volgens van uw geografische situatie: variant Noord of variant Zuid (zie hoofstuk 6. Programmering).

Klik de programmeerbare kamerthermostat vast.

Draai de schroeven weer vast en sluit het deksel.

3. Verbinding:tussenketel en Exobox

Verbinding:tussenketel enExbox

Uw Exobox werkktrechtstreeks met uw Saunier Duval ketel. Met gedoofde ketel of in de " zomer" stand is uw Exobox uitgeschakeld en worden alleen de kamertemperatuur aangegeven. De hele programmering blift in het geheugen staan.

Uw Exobox wordt automatisch ingeschakeld als uw ketel in de stand "verwarming" wordt geplaatst.

Voor die ersten inbedrijfstelling enPROGRAMMING要去 het deksel waar beneden klappen en met de punt van een balpen de toets reset indrukken.

Dit is de eerste inwerkingstelling.
Op de toets RESET drukken.

De aanduidingen 12:00 knipperen.

1. Stel het uur in met de toetsen ken op de toets versnelt het doorlopen van het uur).

(aanhoudend druk

1. Valideer met de toets

2. Wenst het uur te veranderen:

druk op de foets Mode MODE

tot de aanwijzer onder het klokteken verschijnt en gate werk zoals hierbooven beschreiben in de punten field 1 en 2.

5. Wijziging van de Vooringestelde temperature

Instelling van de " comfort " temperatuur.

Open het deksel

Druk op

en op

of

tot de gewenste temperatuur worden verkreten.

Valideer met de toets

Instelling van de " besparing " temperatuur.

Druk op

en op

of

tot de gewenste temperatuur worden verkreten.

Valideer met de toets

NB. De temperatuur kan in stappen van 0,5^ worden ingesteld tussen 5 en 30^ .

6. Programming

eschikt over 4 programma's om uw week te programmeren :

P1, P2 en P3 waar voortingesteld en Niet veranderbaar.

P4 iis vrij, U kunt een personlijk programme instellen

De voorgereistreerde programma's P1, P2 en P3 bestaan in 2 varianten:

NOORD

P1 = Comforttemperatuur van 6u tot 23u.

Besparingtemperatuur van 23u tot 6u.

P2 = Comforttemperatuur van 6 tot 8u30 en van 16u30 tot 23u00.

Besparingtemperatuur van 8u30 tot 16u30 en van 23u00 tot 6u00.

P3 = Comforttemperatuur van 6u tot 8u30, van 11u30 tot 13u30 en van 16u30 tot 23u00.

Besparingstemperatuur van 8u30 tot 11u30, van 13u30 tot 16u30 en van 23u00 tot 6u00.

P4 = In het vrije programme(Int) kunt U 3 perioden op comfort en besparings- temperatuur instellen.

JIH.

P1: Komfortni teplota od 7h00 do 23h00.
Ekonomická teplota od 23h00 do 7h00.

P2: Komfortni teplota od 7h00 do 9h00 a od 18h00 do 23h00.
Ekonomicka teplota od 9h00 do 18h00 a od 23h00 do 7h00.

P3: Komfortni teplota od 7h00 do 9h00, od 13h00 do 15h00 a od 18h00 do 23h00.
Ekonomická teplota od 9h00 do 13h00, od 15h00 do 18h00 a od 23h00 do 7h00.
