GEBRUIKSAANWIJZING EXABOX 7J SAUNIER DUVAL

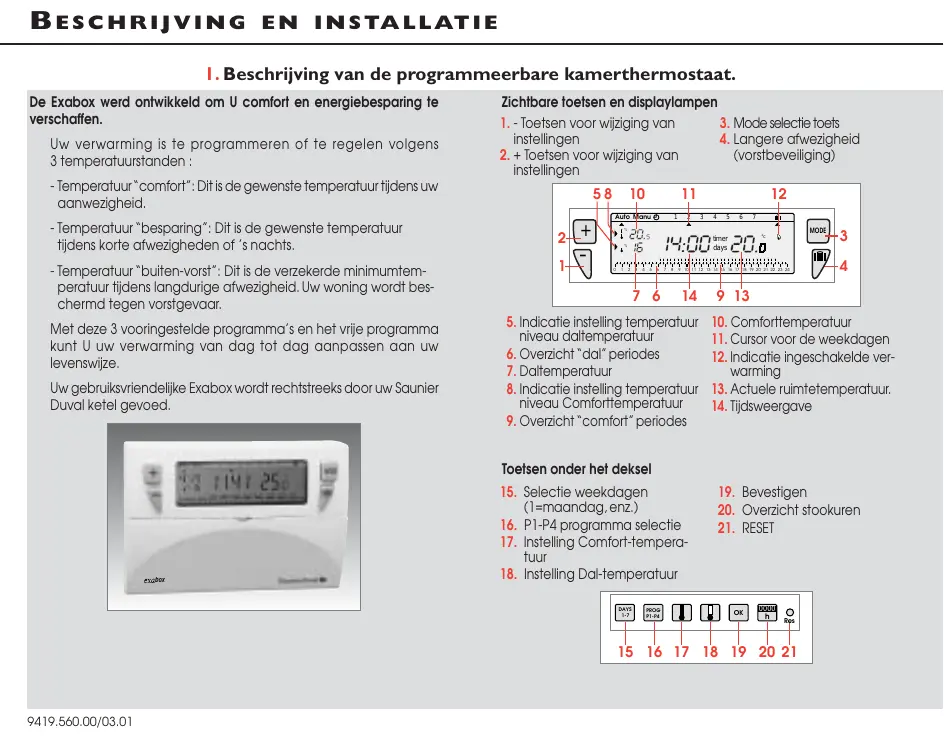

1. Beschrijving van de programmeerbare kamerthermostat.
De Exobox werd ontwikkeld om U comfort en energiebesparing teverschaffen.
Uw verwarming is te programmeren of te regelen volgens 3 temperatuurstanden :
- Temperatuur "comfort": Dit is de gewenste temperatuurijdens uw aanwezigheid.
- Temperatuur "besparing": Dit is de gewenste temperatuur tijdens korte afwezigeheden of 's nachts.
-Temperatuur "buiten-vorst": Dit is de verzekerde minimumtemperatuurieldslangdurige afwezigheid. Uw woning wordt beschermd gegen vorstgevair.
Met deze 3 Vooringestelde programme's en het vrije programme kunt U uw verwarming van dag tot dag aanpassen aan uw levenswijze.
Uw gebruiksvriendelijke Exobox wordtrechtstreeks door uw Saunier Duval ketel gevoed.

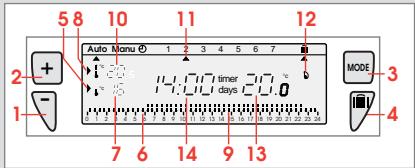

Zichtbare toetsen en displaylampen
- Toetsen voor wijziging van instellingen
-
- Toetsen voor wijziging van instelleningen
-
Mode selectie toets
- Langere afwezigheid (vorstbeveiliging)
- Indicatie instelling temperatuur niveau dattemperatuur
- Overzicht "dal" periodes
- Daltemperatuar
- Indicate instelling temperatur niveau Comforttemperatur
-
Overzicht "comfort" periodes
-
Comforttemperatuur
- Cursor voor de Weekdagen
- Indicatie ingeschakelde verwarming
- Actuele ruimfetemperatuur.
- Tijdsweergave
Toetsen onder het deksel
- Selectie weekdaygen (1=maandag, enz.)
- P1-P4 programma selecte
- Instelling Comfort-tempera-tuur
-
Instelling Dal-temperatuur
-
Bevestigen
- Overzicht stookuren
- RESET
2. Installatie van de programmeerbare kamerthermostat
De Exobox要去 installeerd worden op onceveer 1,50m van de grond, op een binnenmuur, beschut gegen direte zonnebestraling en elkwearmtebron zoals tevisie, lamp, luchtstroom, enz ...
De kap neerlaten, de schroef Alosschroeven.
Het voetstuk op de muur bevestigen
en het apparaat volgens onderstaand schema aansluiten.
··
Configuratie van het foestel.
Laats de schakelaar op " Battery ON " om de geheugenbatterij in gelebruik te nemen.
Selecteer de voorgereistreerde verwarmingsprogramma's volgens van uw geografische situatie: variant Noord of variant Zuid (zie hoofstuk 6. Programmering).
Klik de programmeerbare kamerthermostat vast.
Draai de schroeven weer vast en sluit het deksel.
3. Verbinding:tussenketel en Exobox
Verbinding:tussenketel enExbox
Uw Exobox werkktrechtstreeks met uw Saunier Duval ketel. Met gedoofde ketel of in de " zomer" stand is uw Exobox uitgeschakeld en worden alleen de kamertemperatuur aangegeven. De hele programmering blift in het geheugen staan.
Uw Exobox wordt automatisch ingeschakeld als uw ketel in de stand "verwarming" wordt geplaatst.
Voor die ersten inbedrifstelling enPROGRAMMING要去 het deksel waar beneden klappen en met de punt van een balpen de toets reset Indruken.
Dit is de eerste inwerkingstelling op de toets RESET drukkken.
De aanuidingen 12:00 en de aan-wijzer onder dag 1 (maandag) knipperen.
- Stel het uur in met de toetsken ken op de toets versnelt het doorlopen van het uur).
(aanhoudend druk
- Regel de huidige dagstinstellung door opeenvolgend op de toets 1-7, te drukken, de aanwijzer verschijnt onder de overeenstemmende dag (1=maandag,2 =Ddinsdag,enz.).
- Valideer met de toets OK
- wenST het uur of de dag te veranderen:
druk op de toets Mode MODE
tot de aanwijzer onder het klokteken verschijnt en gate werk zoals hierboven beschreiben in de punten field 1,2 en 3
5. Wijziging van de Vooringestelde temperature
Instelling van de " comfort " temperatuur.
Open het deksel
Druk op
en op
of
tot de gewenste temperatuur worden verkreten.
Valideer met de toets
Instelling van de "besparing" temperatuur.
Druk op
en op
of
tot de gewenste temperatuur worden verkreten.
Valideer met de toets
NB. De temperatuur kan in stappen van 0,5^ worden ingesteld tussen 5 en 30^ .
6. Programming
eschikt over 4 programma's om uw week te programmeren :
P1, P2 en P3 waar voortingesteld en Niet veranderbaar.
P4 iis vrij, U kunt een persoonlijk programme instellen verschillend voor elke dag van de week.
De voorgeregistreeerde programma's P1, P2 en P3 bestaan in 2 varianten:
NOORD
P1 = Comforttemperatuur van 6u tot 23u.
Besparingstemperatuar van 23u tot 6u.
P2 = Comforttemperatuur van 6 tot 8u30 en van 16u30 tot 23u00.
Besparingstemperatuur van 8u30 tot 16u30 en van 23u00 tot 6u00.
P3 = Comforttemperaatur van 6u tot 8u30, van 11u30 tot 13u30 en van 16u30 tot 23u00.
Besparingstemperatuur van 8u30 tot 11u30, van 13u30 tot 16u30 en van 23u00 tot 6u00.
P4 = In het vrije programme(Int 3 perioden op comfort en besparings- temperatuur instellen en dit voor elkde dag van de week.
ZUID
P1 = Comforttemperatuur van 7u00 tot 23u00.
Besparingstemperatuur van 23u00 tot 7u00.
P2 = Comforttemperature van 7u00 tot 9u00 en van 18u00 tot 23u00. Besparingtemperature van 9u00 tot 18u00 en van 23u00 tot 7u00.
P3 = Comforttemperatuur van 7u00 tot 9u00, van 13u00 tot 15u00 en van 18u00 tot 23u00.
Besparingstemperatuur van 9u00 tot 13u00, van 15u00 tot 18u00 en van 23u00 tot 7u00.
P4 = vrijeprogramma
Belangrijk: Voor de omschakelingCUSSEN variant Noord en variant
Zuid van de voorgeregistreeerde programma's: het toestel UIT de
houver nemen en de minischakelaar Noord/Zuid gebruiken.
Weekprogramming op basis van de voorgeregistreeerde programma's P1, P2 of P3.
- Druk op de toets
PROG
P1-P4
om in de programmerings-stand te komen..
- Druk op de toets
DAYS
1-7
tot de aanwijzer s verschijnt onder de dag die U wenst te programmeren.
3.Druk op de toets
PROG
P1-P4
tot het programmanummer knippert rechts op het scherm.
- Druk op de toetsr
OK
om te valideren,
de volgende dag worden U automatisch Voorgesteld
7. Programmering van programma P4
Programmeer zelf volgens uw behoeften.
Dit programme P4 kan voor elke dag van de week anders zijn.
- Druk op de toets
PROG
P1-P4
om in de programmerings-stand te komen.
- Druk op de toets
DAYS
1-7
tot de aanwijzer s verschijnt onder de dag die U sexist te programmeren.
- Druk op de toets
PROG
P1-P4
tot het programmanummer P4 knippert.
Op het display verzchijnt 0u00 en het eerste markingssteken knippert op het 24-urenprofiel.
De cursor onderaan knippert van 0u00 tot 0u30
om de verlaagde temperatuur te krijgen.
of
Druk op
om de comfort temperatuur te krijgen.
··
U wenst bijvoorbeeld de comfort temperatuur van 7h30 tot 9h30 en 19h00 tot 23h00.
Druk meerdere malen op de toets
om het tijdstip 7h30 te bekomen
Druk meerdere malen op de foets
om het tijdstip 9h30 te bekomen
Druk meerdere malen op de toets
om het tijdstip 19h00 te bekomen
Druk meerdere malen op de toets
om het tijdstip 23h00 te bekomen
Druk op
OK
om de hele programmering te bevestigen.
U heeft de comfort temperatuur geprogrammeerd van 7h30 tot 9h30 en 19h00 tot 23h00.
8. Programmaticing
Vanuit de stand " Auto "
op de foets
PROG
P1-P4
drukken
Met de toets
DAYS
1-7
de dag selecteren van 1 tot 7 en uw programme controeren op de 24u-balk onderaan het beeldschem.
Drukop
MODE
om terug te komen op de automatische stand.
De automatische stand "auto".
Op de automatische stand,
zal de Exobox zich aanpassen aan uw levensritme door de
bewerkstelliging van het/de door U uitge-kozen programma (s).
De terugzettling op de automatische stand worden verkreten door op de toets" MODE "fe drukken tot de aanwijzer onder quote "Auto "verschijnt.
9. Tijdelike Temperatuurwijziging
Met deze handige functie kan U op automatische stand de omgevingstemperatuur fijdelijk wijzigen.
- Om de temperatuur te verhogen
op de foets
drukken (meerdere malen indien nodig).
- Om de temperatuur te verlagen
op de foets
drukken (meerdere malen indien nodig).
De aanwijzer van de temperatuur van toepassing (comfort of besparing) begint te knipperen.
Deze wijziging zal ophouden bij de volgende verander-ing van de geprogrammeerde temperatuur.
Om terug te komen op het aanvankelijkke programma
op de toets ote
MODE
drukken
en de aanwijzer onder " Auto "plaatsen.
De aanwiler van de temperatuur van toepassing (comfort of besparing) houdt op met knipperen, wat het einde van de tijdelijke wijziging befektent.
10. Permanente temperatuurwijziging
11. Telling van de bedrijfsuren
Om een permanente temperatuur in de woning te houden (regelbaar van 5^ tot 30^ ),zonder rekening te houden met de programmering.
- Druk op de foets
MODE
om de aanwijzer s onder " Manu " teplaatsen.
2.Druk op
of
om de gewenste temperatuur te regelen.
Om de stand "Manu "te verlaten,
op
MODE
drukken
en de aanwijzer onder „ Auto “ herplaatsen
Telling van de bedrijfsuren
Met deze functie kurz u het aantal bedrijfsuren van uw ketel sinds de laatste reset opvragen.
Druk op
om het aantal bedrijfsuren sinds de laatste reset op te vragen.
Druk 5 seconden op
om de teller terug te stellen.
12. Lange afwezigheid, vankantie
Lange afwezigheid, vampantie
Deze stand beschut uw woning gegen vorstgevaar door een regelbare minumtemperatuur in uw woning te verzekeren gedurende uw afwezigheid (1 tot 99 Days).
U kunt de duur van uw afwezigheid programmeren om een verhoging van de temperatuur tegen uw terugkeer te voorzien.
1.Druk op de toets
- Met de toetsen
en
De duur van uw afwezigheid in aantalragen (1 tot 99) in-stellen de huidige dag teelt voor 1.
- Valideer met de toets
- Met de toetsen
de gewenste temperatuurhoogte tijdens uw afwezigheid instellen.
- Valideer met de de foets
Blijf in deze stand
Om te annuleren en terug te komen op de automatische stand op
drukken.
