MANUALE UTENTE EXABOX 7J SAUNIER DUVAL

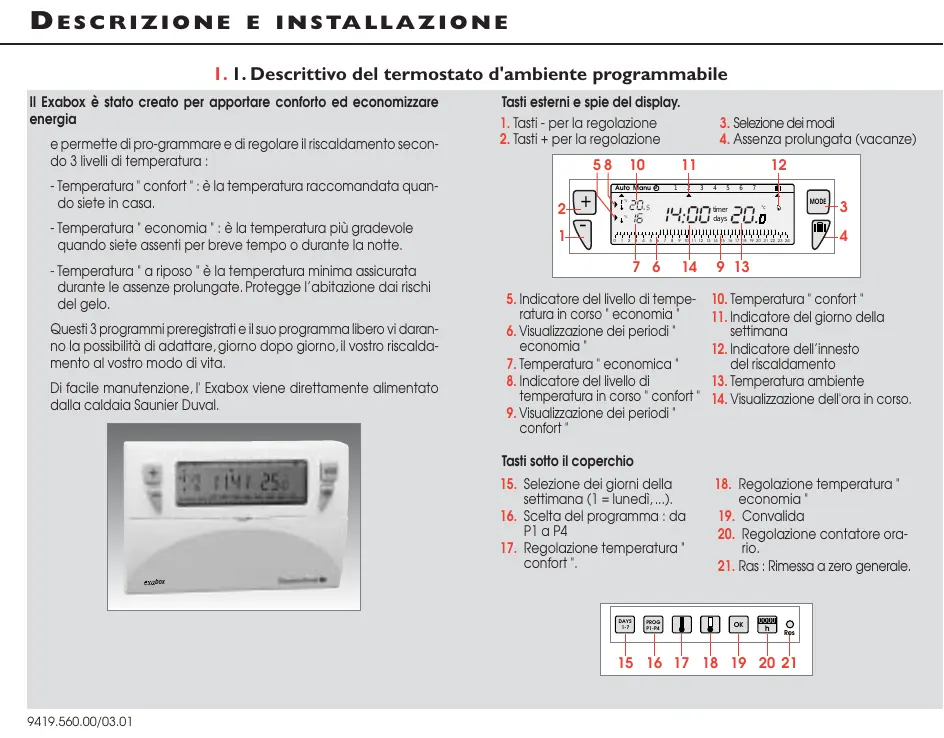

I. I. Descrittivo del termostato d'ambiente programmabile
Il Exobox è stato创建工作 per apportare conforto ed economizzare energia
e permette di pro-grammare e di regolare il riscaldamento secondo 3 livelli di temperatura :
- Temperatura "comfort": è la temperatura raccomandata quando siete in casa.
- Temperatura "economia": è la temperatura più gradevole quando siete assenti per breve tempo o durante la notte.
- Temperatura " a riposo" è la temperatura minima assicurata durante le assenze prolongate. Protege l'abitazione dai rischi del gelo.
Questi 3 programmi preregistrati e il sua programmà libero vi daranno la possibilità di adattare, giorno dopo giorno, il vostro riscaldamento al vostro modo di vita.
Di facile manutenzione, I' Exoboxiene direttamente alimentato alla caldaia Saunier Duval.

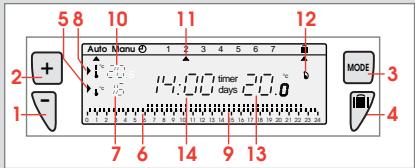

Tasti esterni e spiè del display.
- Tasti - per la regolazione
-
Tasti + per la regolazione
-
SeLECTIONE dei modi
- Assenza prolongata (vacanze)
- Indicatore del livello di tempe- ratura in corso economia
- Visualizzazione dei periodi " economia"
- Temperatura "economica"
- Indicatore del livello di temperature in corso " comfort
-
Visualizzazione dei periodi " comfort
-
Temperatura " comfort "
- Indicatore del giorno della settimana
- Indicatore dell'innesto del riscalamento
- Temperatura ambiente
- Visualizzazione dell'ora in corso.
Tasti fatto il coperchio.
- SeLECTIONE dei giorni della settimana (1 = lunedi, ...)
- Scelta del programma : da P1 a P4
-
Regolazione temperatura " comfort".
-
Regolazione temperatura "economia"
- Convalida
- Regolazione contatore orario.
- Ras: Rimessa a zero generale.
2. Posa del termostato d'ambiente programmabile
Il Exoboxuve seeste installato a 1,50 m dal suolo su un muro interno al riparo dai raggi diretti del sole o da agli fonte di calore come teilevisore, lampade, correnti d'aria, ecc.
Abbassare il coperchio e svitare la vita
Fissare il basamento al muro

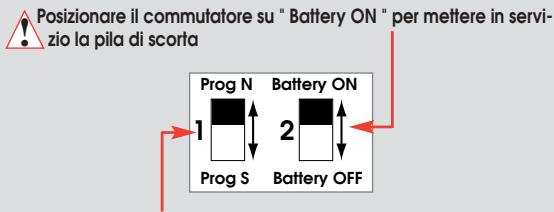

Raccordare l'apparecchio secondo lo schema qui除去 :
··
Configurare l'apparecchio.
In funzione della vostra posizione geografica, selezione i programmi di riscaldamento preregistrati: variente Nord o variente Sud (vedi capitolo 6. Programmazione).
Appendere e fissare con clip il termostato d'ambiente programmabile.
Riavvitare le viti e chiudere il coperchio.
3. Collegamento caldaia - Exobox
Collegamento caldaia - Exobox
L'Exobox funziona in collegamento diretto con la caldaia Saunier Duval. Quando la caldaia è spento o in posizione 'estiva', l'Exobox è spento e visualità solo la temperatura ambiente. Tutta la programmaticazione viene memorizzata.
L'Exobox si accende automaticamente quando la caldaia viene impostata su "riscaldamento".
All'atto della prima messa in servizio, prima di lanciare la programmazione dell'apparecchio, abbassate il copercchio e premete il tasto "reset" con la punta di una biro.
CARATTERISTICHE TECNICHE
- Intervallo di regolazione della T°C conforto da +5 a +30°C
-Intervallo di regolazione della T°C ridotta da +5 a +30° C
-Intervallo di regolazione della T°C vacanze da +5 a +30° C
-Intervallo di visualizzazione delle T^ ambiente da 0a +40^
- Differenziale statico : < 0.3 gradi
- Alimentazione : tramite il collegamento tra l'Exobox e la caldaia.
- Ricerca di funzionamento 8 anni.
- Temperatura di funzionamento : da -10 a +50° C
- Temperatura di stoccaggio : da -20 a +65° C
- lgrometria : 90% max a +25°C
-Grado di protezione: IP 30
- Classe di isolamento : Il
4. Programmazione dell'ora e del giorno
Programmazione dell'ora e del giorno
E' la prima messa in servizio. Voi avete premuto sul tasto RESET.
Le ore 12:00 e l'indice soit il giorno 1 (lunedi) lampeggiano.
- Programmate l'ora con i tasti / (una pressione prolongata sul tasto accelerato lo scorrimento dell'ora).
- Regolare il giorno con pressioni successive sul tasto 1-7. Un indice appara essere il giorno corpondente (1 = lunedi, 2 = martedi, 3 = mezzoddi, etc.)
- Convalidate con il tasto OK
- Se volete modificare l'ora o il giorno :
premere sul tasto MODE
fino alla compara dell'indice ⊙ fatto la siglia orologio e procedere come indicate sopra, ai punti 1,2 e 3.
5. Modifica delle temperature preimpostate
Per regolare la temperatura " comfort ".
Apire il coperchio
fino ad ottener la temperatura desiderata
Convalidate con
Per regolare la temperature " economia "
Aprire il coperchioPremere
quindi
fino ad ottener la temperatura desiderata.
C onvalidate con
NB. La temperatura puo' essere regolata da 5^ a 30^, per campi di variazione successivi di 0.5^.
6. Programmazione
Per programmare la vostra settimana avete a disposizione 4 programmi :
P1, P2 e P3 che sono preregolati non modificabili.
P4 che è libero e che permette di create un programma personalizzato e differente per anni giorno della settimana.
I programmi preregistrati P1, P2 e P3 comporanto due varianti distinte :
NORD
P1 = Temperatura "conforto" dalla ore 6 alle 23
Temperatura " economia " dalla ore 23 alle 6
P2 = Temperatura "conforto" dalle 6 alle 8,30 e dalle 16,30 alle 23
Temperatura " economia" dalle 8,30 alle 16,30 e dalle 23 alle 6
P3 = Temperatura "conforto" dallas 6 alle 8,30, dalles 11,30 alle 13,30 e dalles 16,30 alle 23
Temperatura " economia" dalle 8,30 alle 11,30, dalle 13,30 alle 16,30 e dalle 23 alle 6
P4 = Programma libero che vi permette di creare 3 periodi in
temperatura "conforto" e 3 periodi in temperatura "economia per agli giorni della settimana.
SUD
P1 = Temperatura "conforto" dalla ore 7 alle 23
Temperatura " economia " dalla ore 23 alle 7
P2 = Temperatura "conforto" dalle 7 alle 9 e dalle 18 alle 23
Temperatura " economia " dalè 9 alle 18 e dalè 23 alle 7
P3 = Temperatura "conforto" dalla 7 alle 9, dalle 13 alle 15 e dalle 18 alle 23
Temperatura "economia" dalle 9 alle 13, dalle 15 alle 18 e dalle 23 alle 7.
P4 = Programma libero.
Importante : Pertrasferire i programmi preregistrati della varianste
Nord alla variante Sud o viceversa, staccare l'apparecchio dalla base e premere il mini-interruttore Nord/Sud.
Per programmare la settimana in base ai programmi preregistrati P1, P2 o P3.
- Premere sul tasto
PROG
P1-P4
per passare in modo programmazione.
- Premere sul tasting
DAYS
1-7
fino alla compara dell'indice fatto il giorno che volete programmare.
- Premere sul tasto
PROG
P1-P4
fino alla comparna a destra del display del numero di programma.
- Premere sul tasto
OK
per convalidare.
Il giorno seguente è proposto automaticamente.
7. Programmazione del programma P4
Potrete programmario da soli, in funzione dilee vostre esigenze specifiche.
Si puo' avere un programma P4 diverso per agli giorni della setti-mana.
- Premere sul tasto
PROG
P1-P4
per passare in modo programmazione.
- Premere sul tasto
DAYS
1-7
fino alla compara dell'indice fatto il giorno che volete programmare.
- Premere sul tasto
PROG
P1-P4
fino alla compara a destra del display del numero di programma P4 che lampeggia.
Il display indica 0h00 ed il primo termometro lampeggia sul profilo di 24 ore.
Il cursore lampeggia da 0h00 a 0h30.
Premere
per ottenera la temperatura ridotta.
0
Premiere
per la temperatura comfort
··
Ad esempio, se desiderate impostare la temperatura comfort dalle 7,30 alle 9,30 e dalle 19 alle 23.
Premere sul tasting
piu voIte fino ad arrivare alle 7,30.
Premere sul tasting
piu vofte fino ad arrivare alle 9,30.
Premere sul tasting
piu volte fino ad arrivare alle 19.
Premere sul tasting
piu volte fino ad arrivare alle 23.
Per convalidare la programmazione,
premere
OK
Avete programmato la temperatura comfort dalle 7,30 alle 9,30 e dalle 19,00 alle 23,00.
8. Lettura dei programmi
Partendo dal modo "Auto"
premere sul tasto
PROG
P1-P4
Con il tasto
DAYS
1-7
selezionare il giorno da 1 a 7 e verificate la programmazione sul profilo di 24 ore sulla parte Bassa del display.
Premere su
MODE
per passare in modo automatico.
modo automatico " Auto ".
In modulo automatico,
il Exabox si addatta al vostro ritmo di vitacon il programma o con i programmi da
voiscelti.
Il passaggio in modo automatico si effettua premendo sul tasto "MODE" fino alla comparsa dell'indice sulla "Auto".
9. Modifica temporanea della temperatura
In modo automatico, Questa funzione molto pratica, vi permette di modificare temporaneamente la temperature ambiente.
- Per augmentare la temperatura,
premere sul tasto
(più volte se necessario).
- Per abbassare la temperatura,
premere sul tasto
(più volte se necessario).
L'indicatore del livello di temperature in corso ("conforto" o "economia"), si mette a lampeggiare.
La Modifications terminarà al prossimochio di temperatura programmato.
Per ritornare al programma iniziale,
premere su
MODE
e rimettere I'indice sosto "Auto".
L'arresto del lampeggiamento del livello di temperatura ("conforto" o "economico") indica la fine della modifica temporanea.
10. Modifica permanente della temperatura
11. Conteggio delle ore di funzionamento
Per mantenere una temperatura costante nella vostra abitazione,enza tener conto della programmazione
- Premere sul tasto MODE
per posizionale l'indice fatto "Manu"
2.Premere su +o su
per regolare la temperatura voluta.
Per uscire dal modo "Manu",
premere su MODE
eripositionare l'indice su "Auto".
Conteggio delle ore di funzionamento
Tale funzione permette di conoscere il numero di ore di funzionamento della caldaia dall'ultimo resettaggio.
Premiere
Per conoscere il numero di ore di funzionamento della caldaia dall'ultimo resettaggio.
Premiere
per 5 sec. per resettare il contatore.
12. Modo assenza prolongata.Vacanze.
Modo assenza prolongata.Vacanze.
Questo modo mette la vostra abitazione al riparo da agli rischio di gelo, pur mantenendo una temperatura minima regolabile durante la vostra assenza (da 1 fino a 99 giorni).
Potete programmare la durata della vostra assenza per prevedere l'ajunto della temperatura al vosto ritorno.
- Premere sul tasto
- Con i tasti
regolate la durata della vostra assenza in giorni (da 1 a 99) Il giorno in corso conta per 1.
- Convalidare con il tasto
OK
- Con i tasti
regolate il livello di temperatura voluto durante la vostra assenza.
- Convalidate con il tasto
OK
Rimanete inizio modo
Per annullare eritornare in modo automatico, premere su
MODE
