EXABOX 7J - Thermostat SAUNIER DUVAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d’ambiance programmable
Marque	SAUNIER DUVAL
Modèle	EXABOX 7J
Alimentation	Via liaison directe avec chaudière Saunier Duval
Plage de réglage température confort	+5 °C à +30 °C
Plage de réglage température économique	+5 °C à +30 °C
Plage de réglage température vacances	+5 °C à +30 °C
Affichage température ambiante	0 °C à +40 °C
Différentiel statique	< 0,3 °C
Réserve de marche	8 ans
Température de fonctionnement	-10 °C à +50 °C
Température de stockage	-20 °C à +65 °C
Hygrométrie max.	90 % à 25 °C
Degré de protection	IP30
Classe d’isolation	II
Programmes préenregistrés	3 (P1, P2, P3) + 1 libre (P4)
Modes de fonctionnement	Auto, Manuel, Vacances
Comptage heures de fonctionnement	Oui
Compatibilité chaudières	Chaudières Saunier Duval
Emplacement de pose recommandé	Mur intérieur, à 1,50 m du sol, à l’abri des sources de chaleur
Entretien	Facile d’entretien, sans opération spécifique

FOIRE AUX QUESTIONS - EXABOX 7J SAUNIER DUVAL

Comment régler l'heure sur l'EXABOX 7J ?

Après avoir appuyé sur Reset, l'heure clignote. Utilisez les touches + et - pour régler l'heure (appui long pour défilement accéléré). Appuyez sur la touche DAYS 1-7 pour sélectionner le jour (1=lundi...). Validez avec OK.

Comment modifier les températures confort et économique ?

Ouvrez le capot. Pour la température confort, appuyez sur la touche correspondante puis utilisez + ou - pour ajuster (de 5°C à 30°C par pas de 0,5°C). Validez avec OK. Faites de même pour la température économique.

Comment programmer le programme libre P4 ?

Appuyez sur PROG P1-P4 pour entrer en programmation. Choisissez le jour avec DAYS 1-7, puis sélectionnez P4. L'afficheur montre 0h00 avec le profil 24h. Utilisez + pour passer en confort et - pour économique, en réglant les horaires par pas de 30 minutes. Validez avec OK.

Comment utiliser le mode vacances ?

Appuyez sur la touche MODE jusqu'à sélectionner le mode vacances. Réglez la durée de 1 à 99 jours avec + ou -, validez avec OK. Réglez ensuite la température souhaitée (entre 5°C et 30°C) et validez. Le thermostat maintiendra cette température jusqu'à votre retour.

Comment effectuer un changement temporaire de consigne en mode auto ?

En mode auto, appuyez sur + pour augmenter ou - pour baisser la température. L'indicateur de niveau clignote. Cette modification reste active jusqu'au prochain changement programmé. Pour revenir au programme, replacez le pointeur sous auto avec MODE.

Comment lire les programmes enregistrés ?

Depuis le mode auto, appuyez sur PROG P1-P4. Utilisez DAYS 1-7 pour sélectionner le jour à vérifier. Le profil 24h s'affiche avec les périodes confort et économique. Pour revenir en mode auto, appuyez sur MODE.

Comment basculer entre les variantes Nord et Sud des programmes préenregistrés ?

Démontez l'appareil de son socle et utilisez le mini-interrupteur Nord/Sud. La variante Nord propose des plages horaires différentes (ex: confort 6h-23h) tandis que la variante Sud avance d'une heure (ex: confort 7h-23h). Remontez l'appareil après réglage.

Comment remettre le compteur d'heures de fonctionnement à zéro ?

Appuyez sur la touche dédiée pour afficher les heures de fonctionnement. Maintenez la touche enfoncée pendant 5 secondes jusqu'à ce que le compteur se remette à zéro. Cela permet de suivre la consommation de la chaudière sur une nouvelle période.

Que faire en cas de panne de courant ?

L'EXABOX 7J dispose d'une pile de sauvegarde assurant la rétention des programmes pendant 8 ans. En cas de coupure, les réglages sont conservés. Si la pile est déchargée, remplacez-la (référence non spécifiée) et effectuez un Reset pour réinitialiser l'heure.

Où installer le thermostat pour un fonctionnement optimal ?

Installez l'EXABOX 7J sur un mur intérieur, à environ 1,50 m du sol. Évitez les zones exposées au rayonnement solaire direct, aux courants d'air ou à proximité de sources de chaleur (téléviseur, lampe). Fixez la plaque au mur, raccordez les fils selon le schéma, puis clipssez l'appareil.

MODE D'EMPLOI EXABOX 7J SAUNIER DUVAL

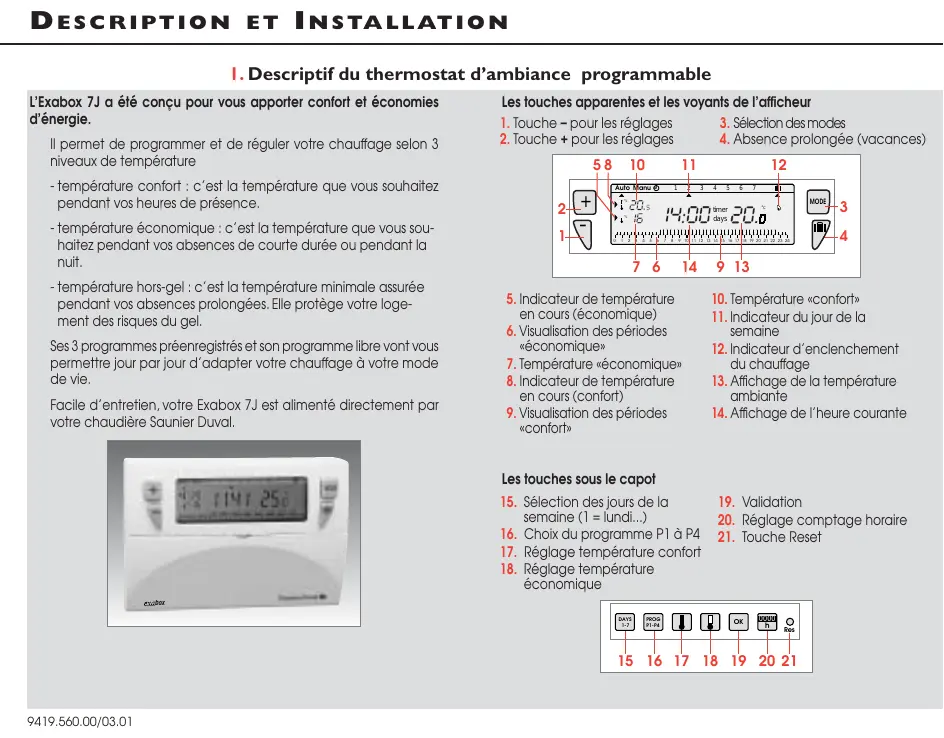

1. Descriptif du thermostat d'ambiance programmable

L'Exbox 7J a été conçu pour vous apporter confort et économies d'énergie.

Il permet de programmer et de régler votre chauffage selon 3 niveaux de température : - température confort : c'est la température que vous souhaitez pendant vos heures de présence. - température économique : c'est la température que vous souhaitez pendant vos absences de courte durée ou pendant la nuit. - température hors-gel : c'est la température minimale assurée pendant vos absences prolongées. Elle protège votre logement des risques du gel.

Ses 3 programmes préenregistrés et son programme libre vous permettent jour par jour d'adapter votre chauffage à votre mode de vie.

Facile d'entretien, votre Exobox 7J est alimentée directement par toute chaudière Saunier Duval.

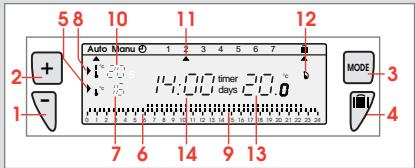

Les touches apparentes et les voyants de l'afficheur

1. Touche - pour les réglages
2. Touche + pour les réglages
3. Sélection des modes
4. Absence prolongée (vacances)

1. Indicateur de température en cours (économique)
2. Visualisation des périodes «économique»
3. Température «économique»
4. Indicateur de température en cours (confort)
5. Visualisation des périodes «confort»
6. Température «confort»
7. Indicateur du jour de la semaine
8. Indicateur d'enclenchement du chauffage
9. Affichage de la temperature ambiance
10. Affichage de l'heure courante

Les touches sous le capot

1. Sélection des jours de la période (1 = lundi...)
2. Choix du programme P1 à P4
3. Réglage température conform
4. Réglage température économique
5. Validation
6. Réglage comptage hors service
7. Touche Reset

2. Pose du thermostat d'ambiance programmable

L'Exobox 7 J doit être installée à environ 1,50 m du sol, sur un mur intérieur, à l'abri du rayonnement solaire et de toute source de chaleur telle que : téléviseur, lampe, courant d'air, etc...

Ouvrez le capot et dévissez la vis

Fixez la plaque sur le mur.

Raccordez l'appareil suivant le schéma ci-dessous.

Configure l'appareil.

Positionnez le commutateur sur "Battery ON" pour permettre en service la pile de sauvegarde

En fonction de cette situation géographique, sélectionnez les programmes de chauffage pré-enregistrés variant Nord ou variant Sud (vous chapitre 6. Programmation).

Accrochez puis clipsez le thermostat d'ambiance programmable.

Revissez la vis puis refermez que le capot.

Liaison chaudière - exobox 7J

Votre Exobox 7J fonctionne en liaison directe avec votre chaudière Saunier Duval. Lorsque votre chaudière est éteinte ou en position «éte», voite Exobox 7J est éteint et n'affiche que la temperature ambience. Toutve Your programmation est en memoire.

Votre Exabox 7J se mettra en marche automatiquement lorsque vous mettrez votre chaudière en position «chauffage »

À la première mise en service, avant de commencer la programmation de chaque appareil, veuillez abaisser le capot et appuyez sur la touche reset à l'aide d'une pointe de stylo.

Caracteristiques techniques.

• plage de réglage de la température confort : +5 à +30°C
• plage de réglage de la température réduite : +5 à +30°C
• plage de réglage de la température vacances : +5 à +30°C
• plaque d'affichage de la températe ambiente : 0°C à +40°C -différentiel statique < 0.3^ -alimentation: via la liaison qui relié l'exbox 7J à la chaudière
• réserve de marche : 8 ans
• température de fonctionnement : -10 à +50°C
• température de stockage : -20°C à +65°C
• hygrométrie : 90% max à 25°C
• Degré de protection : IP30
• classe d'isolation II

Réglage de l'heure

C'est la première mise en service, vous venez d'appuyer sur la touche reset.

Les inscriptions 12:00 et le pointeur sous le jour 1 (lundi) clignotent.

1. Mettez à l'heure par les touches. Appuyez longuement sur la touche accélère le défillement de l'heure).

(un appui pro

DAYS 1-7

1. Réglez le jour actuel par appuis successifs sur la touche 1-7, un pointeur apparait sous le jour correspondant (1 = Lundi, 2 = Mardi, etc.).
2. Validez avec la touche OK
3. Vous souhaitez modifier l'heure ou le jour :

appuyez sur la touche MODE MODE

jusqu'à l'apparition du pointeur sous le sigle horloge et procéder comme ci-dessus aux points 1, 2 et 3.

5. Modification des températures pré-réglées

Pour régler la température Confort.

ouvre le capot

Appuyez sur

et appuyez sur

jusqu'à ce que vous obteniez la température désirée.

Appuyez sur

pour valider

Pour régler la température, réduisez.

Appuyez sur

et appuyez sur

jusqu'à ce que vous obteniez la température désirée.

Appuyez sur

pour valider

NB. La température est réglable de 5°C à 30°C par pas de 0,5°C.

6. Programmation

Pour programmer votre semaine vous disposez de 4 programmes :

P1, P2, P3 qui sont préenregistrés et non modifiables. P4 qui est libre, vous permet de créer un programme personnalisé et différent pour chaque jour de la semaine.

Les programmes pré-enregistrés P1, P2 et P3 existent en 2 variantes :

Température confort de 6h à 23h

Température économique de 23h à 6h.

P2 = Température confort de 6h à 8h30 et de 16h30 à 23h00

Température économique de 8h30 à 16h30 et de 23h00 à 6h00.

P3 = Température confort de 6h à 8h30, de 11h30 à 13h30 et de 16h30 à 23h00

Température économique de 8h30 à 11h30, de 13h30 à 16h30 et de 23h00 à 6h00.

P4 = Programme libre vous permettant de créer 3 périodes en température confort et 3 périodes en température économique et ceci pour chaque jour de la semaine.

SUD

Température confort de 7h à 23h

Température économique de 23h à 7h.

P2 = Température du compteur de 7h à 9h00 et de 18h00 à 23h00

Température économique de 9h00 à 18h00 et de 23h00 à 7h00.

P3 = Température confort de 7h à 9h00, de 13h00 à 15h00 et de 18h00 à 23h00

Température économique de 9h00 à 13h00, de 15h00 à 18h00 et de 23h00 à 7h00.

P4 = Programme libre.

Important : pour basculer les programmes pré-enregistrés de la variante Nord à la variante Sud ou vice versa, démontez l'appareil

de son socle et utilisez le mini-interrupteur Nord/Sud

Pour programmer le programme principal sur la base des programmes pré-enregistrés P1, P2 ou P3.

1. Appuyer sur

PROG

P1-P4

pour passer en mode programmation.

1. Appuyer sur

DAYS

1-7

jusqu'à l'apparition du pointeur sous le jour que vous souhaitez programmer.

1. Appuyer sur

PROG

P1-P4

jusqu'à afficher le programme que vous souhaitez appliquer à ce jour.

1. Appuyer sur

pour valider.

Le jour suivant vous est automatiquement proposé.

7. Programmation du programme P4

Programmez-vous-même en fonction de vos besoins.

Ce programme P4 peut être différent pour chaque jour de la semaine.

1. Appuyer sur

PROG

P1-P4

pour passer en mode programmation.

1. Appuyer sur

DAYS

1-7

jusqu'à l'apparition du pointeur sous le jour que vous souhaitez programmer.

1. Appuyer sur

PROG

P1-P4

jusqu'à afficher le programme P4.

Votre afficheur indique 0h00 et le premier thermomètre clignote sur le profil de 24h.

Le curseur du bas clignote de 0h00 à 0h30.

Appuyez sur

pour avoir la température réduite

Appuyez sur

pour avoir la température confort.

Par exemple, vous désirez avoir la température confort de 7h30 à 9h30 puis de 19h00 à 23h00.

Appuyez sur

Plusieurs fois pour obtenir l'horaires 7h30.

Appuyez sur

Plusieurs façons pour obtenir l'horaire 9h30.

Appuyez sur

Plusieurs fois pour obtenir l'horaires 19h00.

Appuyez sur

Plusieurs fois pour obtenir l'heure 23h00

Pour valider toute la programmation :

appuyez sur

Vous avez programmé la température de 7h30 à 9h30 puis de 19h00 à 23h00.

8. Lecture des programmes

Depuis le mode auto

Appuyer sur

PROG

P1-P4

Avec

DAYS

1-7

Sélectionnez le jour de 1 à 7 et vérifier le programme sur le profil de 24h en bas de l'afficheur.

Appuyer sur

MODE

pour revenir en mode automatique.

Le mode automatique « auto »

En mode automatique, la machine Exobox 7J s'adapte à votre rythme de vie en réalisant le ou les programmes que vous avez choisis.

Le passage en mode automatique se fait en appuyant sur la touche MODE jusqu'à l'apparition du pointeur sous «auto».

9. Changement temporaire de la consigne

En mode automatique, cette fonction très pratique vous permet de modifier temporairement la température ambiantes.

• pour augmenter la température,

appuyez sur

(plusieurs appuis si nécessaire).

• pour abaisser la température,

appuyez sur

(Plusieurs appuis si nécessaire).

L'indicateur du niveau de température en cours (confort ou économique) se met à clignoter.

Cette modification prendra fin lors du prochain changement de température programmée.

Pour revenir au programme initial,

appuyez sur

et replacez le pointeur sous « auto »

L'arrêt du clignotement de l'indicateur du niveau de température en cours (confort ou économique) marque la fin de la modification temporaire.

11. Comptage des heures de fonctionnement

Pour maintenir une température permanente dans votre réfrigération (réglable de 5°C à 30^) sans tenir compte d'aucune programmation.

1. appuyer sur

MODE

pour positionner le pointeur sous Manu.

1. appuyez sur

pour régler la température souhaitée.

Pour quitter le mode MANU,

appuyer sur

MODE

et repositionner le pointeur sous auto.

Comptage des heures de fonctionnement.

Cette fonction vous permet de connaître le nombre d'heures de fonctionnement de votre chaudière depuis la première remise à zéro.

Appuyez sur

pour connaître le nombre d'heures de fonctionnement depuis la première remise à zéro.

Appuyez sur

pendant 5 sec. pour remettre le compteur à zéro.

Mode d'absences prolongées, vacances

Ce mode met tout logement à l'abri des risques du gel en maintenant une température minimum réglable dans votre logement durant vos absences (de 1 à 99 jours).

Vous pouvez programmer la durée de votre absence pour prévoir la remontée en température de votre logement à votre retour.

1. appuyer sur

1. appuyez sur

pour régler la durée de votre absence en jours (de 1 à 99 jours). La journée en cours compte pour 1.

1. Validez avec

1. appuyez sur

pour régler le niveau de température souhaité pendant votre absence

1. Validez avec

Restez dans ce mode.

Pour annuler le programme vacances et revenir en mode automatique, appuyer sur
