BEDIENUNGSANLEITUNG EXABOX 7J SAUNIER DUVAL

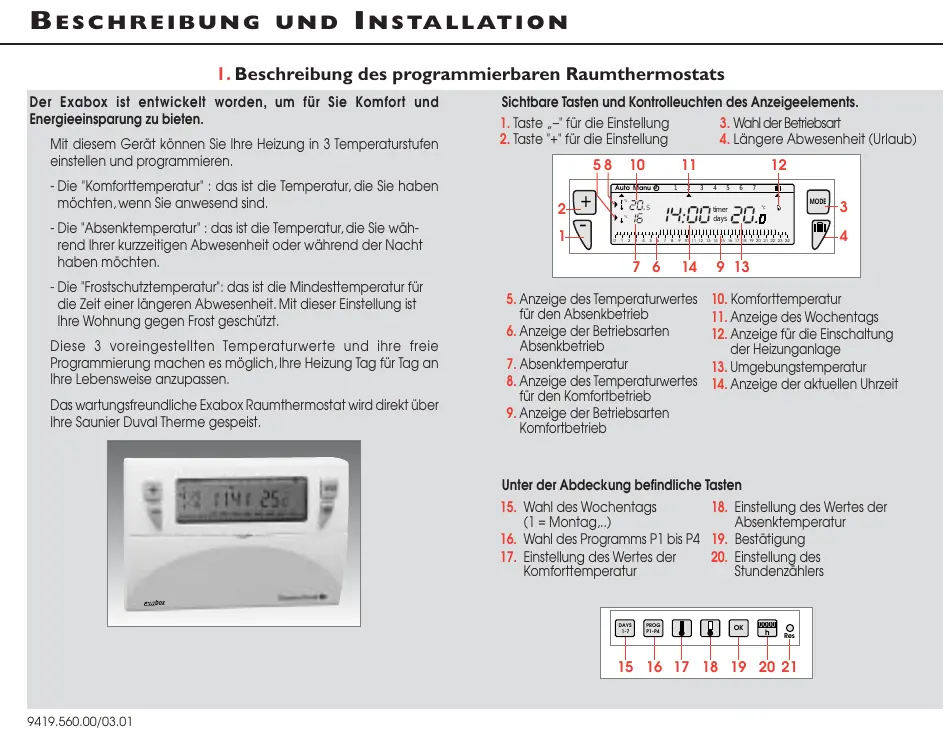

1. Beschreibung des programmierbaren Raumthermostats
Der Exobox ist entwickelt worden, um für Sie Komfort und Energieeinsparung zu bieten.
Mit diesen Gerat konnen Sie ihre Heizung in 3 Temperaturstufen einstellen und programmieren.
- Die "Komforttemperatur": das ist die Temperatur, die Sie haben möchen, wenn Sie anwesend sind.
- Die "Absenktemperatur": das ist die Temperatur, die Sie während Ihr kurzzeitigen Abwesenheit oder während der Nacht haben möften.
- Die "Frostschutztemperatur": das ist die Mindesttemperatur für die Zeit einer längeren Abwesenheit. Mit dieser Einstellung ist ihre Wohnung gegen Frost geschlossen.
These 3 voreingestellten Temperaturwerte und ihre frei-Programmierung machen es möglich, ihre Heizung Tag für Tag an ihre Lebensweise anzupassen.
Das wartungsfreundliche Exobox Raumthermostat wird direkt über Ihr Saunier Duval Thermo gespeist.

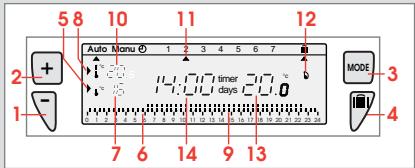

Sichtbare Tasten und Kontrolleuchten des Anzeigeelements.
- Taste "_" für die Einstellung
-
Taste "+" für die Einstellung
-
Wahl der Betriebsart
- Längere Abwesenheit (Urlaub)
- Anzeige des Temperaturwertes für den Absenkbetrieb
- Anzeige der Betriebsarten Absenkabetrieb
- Absenktemperatur
- Anzeuge des Temperaturwertes für den Komfortbetrieb
-
Anzeige der Betriebsarten Komfortbetrieb
-
Komforttemperatur
- Anzeige des Wochentags
- Anzeige für die Einschaltung der Heizunganlage
- Umgebungstemperatur
- Anzeige der aktuellen Uhrzeit
Unter der Abdeckung befindliche Tasten
- Wahl des Wochentags (1 = Montag...)
- Wahl des Programms P1 bis P4
-
Einstellung des Wertes der Komforttemperatur
-
Einstellung des Wertes der Absenktemperatur
- Bestätigung
- Einstellung des Stundenzahlers
2. Einbau des programmierbaren Raumthermostats
Der Exabox ist ca. 1,50 m über dem Boden an einer Innwand so anzubringen, daß es gegen direkte Sonnenstrahlung und gegen den Einflüge jeglicher Wärmequelle (wie Fernsehgerät, Lampen, Luftzug, usw.) geschützt ist.
KlappenSie die Haube herab und offen Sie die Schraube.
Befestigen Sie den Sockel an der Wand.
SchlieBen Sie das Gerät dem folgenden Schema entsprechend an.
··
Gerat einstellen.
Stellen Sie den Schalter auf „Battery ON“, um die Speicherbatterie in Betrieb zunehmen.
Wählen Sie jetzt in Anbetracht Ihrer geographischen Lage eines der vorgespeicherten Heizprogramme, Variante „Nord“ oder „Süd“ (siehe Kapitel 6. Gerät programmieren).
Hängen Sie das Raumthermostat an und clipsen Sie es fest.
Ziehen Sie die Schraube wieder an und verschiedene Sie die Abdeckung.
3. Verbindung zwischen Therme und Exobox
Verbindung zwischen Therme und Exobox.
Ihr Exobox Raumthermostat arbeitet in direkter Verbindung mit ihrer Saunier Duval Thermo. Ist ihre Thermo abgeschäften bzw. wurde sie auf „Sommer" gesetzt, schaltet sich ihre Exabox ebenfläns ab, und zeitigt leidiglich die Raumtemperatur an. Die gesamte Programmierung ist jedoch nach wie vor im Speicher hinterlegt.
Ihr Exabox setzen sich automatisch in Betrieb, sobald Sie ihre Thermo auf „Heizen" umstellen.
Bei der ersten Inbetriebnahme und bevor Sie mit der Programmierung Ihres Gerätes beginnen, verschreiben Sieitte die Abdeckung. und betätigten Sie die Reset Taste Taste mit der Spitze eines Kugelschreibers.
Technische Merkmale.
- Komforttemperatur Einstellbereich: +5 °C bis +30 °C
- Absenktemperatur Einstellbereich: +5°C bis +30°C
-Frostschutztemperatur Einstellbereich: +5^ bis +30^
- Umgebungstemperatur Anzeigebereich: 0^ bis +40^
- Statische Schaltdifferenz: < 0,3 Grad
- Stromversorgung: Über die Leitung, mit der Exobox an die Therme angeschlossen ist.
-Gangreserve: 8 Jahre
-Betriebstemperatur : -10 à +50°C
- Lagerungstemperatur: -20°C à +65°C
- Lufffeuchtigkeit : 90% max à 25°C
- Schutzgrad: IP 30
Isolationsklasse II
4. Einstellung des Tages und der Uhrzeit
Einstellung des Tages und der Uhrzeit.
Es handelt sich um die ersten Inbetriebnahme, Sie drücken die Taste "RESET"
Die Anzeige 12:00 und der Zeiger unterhalb des Tages 1 (Montag) blinken.
-
Stellen Sie nun mit den Tasten oder die Uhrzeit ein. Beim anhaltenden Drücken dieser Tasten lauft die Zeitanzeige schneller durch.
-
Mit Hilfe der Taste 1-7, stellen Sie jetzt den Tag ein. Unter dem jeweiligen Tag entscheidt dann der Zeiger ( 1 = Montag, 2 = Dienstag, 3 = Mittwoch usw.) 3. Bestätigen Sie die Einstellung mit der Taste OK
- Falls Sie die Einstellung des Tages oder der Uhrzeit verändern möchten,
drucken Sie die Taste MODE
bis der Zeiger unter dem Symbol der Uhr stehen. AnschlieBend gehen Sie ebenso wie in den obigen Punkten 1,2 und 3 vor.
5. Voreingestellte Temperaturenändern
Komforttemperatur einstellen.
Öffnen Sie die Abdeckung
Drucken Sie die Taste
gefolgt von
oder
bis Sie die gewünschte Temperatur eingestellt haben.
Drucken Sie die Taste
um die Auswahl zu bestätigen.
Absenktemperatur einstellen.
Drucken Sie die Taste
gefolgt von
oder
bis Sie die gewünschte Temperatur eingestellt haben.
Drucken Sie die Taste
um die Auswahl zu bestätigen.
Hinweis. Der Einstellbereich der Temperatur reicht von 5^ bis 30^ , in Schritten von jeweils 0.5^ .
6. Programmierung
Für die Programmierung ihrerWoche verfügen Sie über 4Programme :
P1, P2 und P3 sind voreingestellt und können nicht verändert werden.
P4 kann frei programmiert werden und erlaubt ihren damit, ihr personlichen Programm für jeder einzeln Wochentag zu erstehen.
Die im Gerät vorgespeicherten Programme P1, P2 et P3 existieren in jeweils 2 Varianten:
NORD
P1 = Komforttemperatur von 6h bis 23h.
Absenktemperatur von 23h bis 6h.
P2 = Komforttemperatur von 6 bis 8h30 und von 16h30 bis 23h00.
Absenktemperatur von 8h30 bis 16h30 und von 23h00 bis 6h00.
P3 = Komforttemperatur von 6h bis 8h30, von 11h30 bis 13h30 und von 16h30 bis 23h00.
Absenktemperatur von 8h30 bis 11h30, von 13h30 bis 16h30 und von 23h00 bis 6h00.
P4 = Über these freie Programm können Sie für jeder einzeln Wochentag bis zu 3 Zeitraume mit Komforttemperatur und 3 Zeitraume mit Absenktemperatur programmieren.
SUD
P1 = Komforttemperatur von 7h00 bis 23h00.
Absenktemperatur von 23h00 bis 7h00.
P2 = Komforttemperatur von 7h00 bis 9h00 und von 18h00 bis 23h00.
Absenktemperatur von 9h00 bis 18h00 und von 23h00 bis 7h00.
P3 = Komforttemperatur von 7h00 bis 9h00, von 13h00 bis 15h00 und von 18h00 bis 23h00.
Absenktemperatur von 9h00 bis 13h00, von 15h00 bis 18h00 und von 23h00 bis 7h00.
P4 = Freie Programm.
Wichtig: Um vom vorgespeicherten Programm, Variante „Nord“, auf die Variante „Süd“ oder umgekehrt umzuschalten, demontie
ren Sie das Gerät von seinem Sockel und betätigten Sie den Miniaturschalter Nord/Süd.
Programmierung der aktuellenWoche auf der Grundlage der vorgespeichertenProgrammeP1,P2oderP3.
- Drucken Sie die Taste
PROG
P1-P4
um in die Betriebsart "programmierung" zu gelangen.
2.Jetzt drucken Sie die Taste
DAYS
1-7
bis der zeiger '' unter dem Wochentag stehen, den sie programmieren möchten.
- AnschlieBend ist die Taste
PROG
P1-P4
zu drücken, bis die gewünschte Programmnummer blinkt.
- Drucken Sie jetzt die Taste
OK
um die Auswahl zu bestätigen.
AnschlieBend wird ihren automatisch der folgende Tag angegeben.
7. Programm P4 programmieren
Programmieren Sie selbst nach ihren individuellen Bedürfnissen.
Dieses Programm P4 kann für jeder einzelnen Wochentag unterschied ausfallen.
1. Drucken Sie die Taste
PROG
P1-P4
um in die Betriebsart "programmierung" zu gelangen.
2. Jetzt drucken Sie die Taste
DAYS
1-7
bis der zeiger "" unter dem Wochentag steht, den sie programmieren möchten.
3. AnschlieBend ist die Taste
PROG
P1-P4
zu drücken, bis die Programmnummer P4 blinkt.
Ihr Display zeit 0h00 und das erste Thermometer im Profil der 24St blinkt.
Drucken Sie die Taste
zum Einstellen der reduzierten Temperatur.
oder
Drucken Sie die Taste
zum Einstellen der Komforttemperatur.
··
Beispiel: Sie wünschen die Komforttemperatur von 7.30 Uhr bis 9.30 Uhr und anschließend wieder von 19.00 Uhr bis 23.00 Uhr.
Drucken Sie mehrmals
bis die Zeit 7h30 angezeigt wird.
Drucken Sie mehrmals
bis die Zeit 9h30 angezeigt wird.
Drucken Sie mehrmals
bis die Zeit 19h00 angezeigt wird
Drucken Sie mehrmals
Bis die Zeit 23h00 angezeigt wird.
Um den gesamten Programmiervorgang zu bestätigen,
drucken Sie die Taste
Sie haben jetzt die Komforttemperatur von 7.30 Uhr bis 9.30 Uhr und anschließend von 19.00 Uhr bis 23.00 Uhr programmiert.
8. Ablesen der Programme
In die automatische Betriebsweise,
drucken Sie die Taste
PROG
P1-P4
Drucken Sie
DAYS
1-7
um den Tag auszuwahlen. Anschließlich konnen Sie die Programmierung an dem Profil der 24h Überprüfen.
Drucken Sie die Taste
MODE
um in die automatische Betriebsweise zuruckzukehren.
Automatische Betriebswise "auto".
In der automatischen Betriebsweise
Ihrem Lebensrythmus an, indem das
von Ihnen gewähte Programm ausgeführrt wird.
Um die automatische Betriebsweise einzuschalten, ist die Taste "MODE zu drücken bis der zeiger unter " auto" steht.
paBt sich der Exobox
9. Vorübergehende Änderung der Temperatur
In der Automatische Betriebsweise konnen Sie über diese sehr praktische Funktion die Umgebungstemperatur zeitweilig ändern.
- Um die Temperatur zu erhöhen,
Drucken Sie die Taste
(gegebenenfalls mehrfach).
- Um die Temperatur zu senken,
drucken Sie die Taste
(gegebenfalls mehrfach).
Die Anzeige des aktuellen Sollwertes der Temperatur (Absenk- oder Komforttemperatur) beginnt zu blinken. Diese Änderung wird mit dem nachsten programmierten Temperaturwechsel aufgehoben.
Um zum ursprünglichen Programm zurückzukehren,
drucken Sie die taste
bis der zeiger erneut unter „auto“ steht
Das Ende der zeitweiligen Änderung der Temperatur wird dadurch gekennzeichnet, daß die Anzeige aufhört zu blinken.
10. Dauerhafte Temperaturänderung
II. Betriebsstundenzahlung
Um eine gleichbleibende Temperatur in ihrer Wohnung zu halten (die Sie von 5^ bis 30^ einstehen können) ohne irgendwelche Programmierungen zu berücksichtigten.
- Drucken Sie die Taste
MODE
um den zeiger unter Manu zu setzen.
- Drucken Sie die Tasten
+oder
um die gewünschte Temperatur einzustellen.
Um die handgesteuerte Betriebsweise zu verlassen.
Drucken Sie
MODE
Um der Zeiger unter „auto" zu setzen.
Betriebsstundenzahlung.
These Funktion dient zum Ablesen der Betriebsstunden ihrer Thermo seit dem letzten Zählerreset.
Drucken Sie die Taste
um die Anzahl der Betriebsstunden seit dem letzten Zählerreset abzulesen.
Drucken Sie 5 Sekunden lang die Taste
um den Zähler auf Null zurückzusetzen.
12. Betriebsweise bei längerer Abwesenheit,Urlaub
Betriebsweise bei längerer Abwesenheit,Urlaub
In dieser Betriebsweise wird ihrer Wohnung während einer längeren Abwesenheit (bis zu 99 Tage) gegen Frost geschutzt, indem hier eine einstellbare Mindesttemperatur aufrechtehalten wird.
Sie können die Dauer ihrer Abwesenheit programmieren, um für ihre Rückkehr einen Temperaturanstieg in ihrer Wohnung vorzusehen.
- Drucken Sie die Taste
- Stellen Sie mit den Tasten
oder
die Anzahl der Tage ihrer Abwesenheit ein (1 bis 99 Tage). Der Laufende Tage gilt damit als 1.
- Bestätigen Sie mit der Taste
OK
- Stellen Sie mit den Tasten
oder
den für ihre Abwesenheit gewünschten Sollwert der Temperatur ein.
- Bestätigen Sie mit der Tast
OK
Verbleiben Sie in dieser Betriebsweise.
Um diese Eingabe rückgangig zu machen und in die automatische Betriebsweise zurückzukehren müssen Sie nur die taste MODE drucken.
TECHNISCHE KARAKTERISTIEKEN
- Instellingmarge van de T^0 C comfort : +5à +30^.
- Instellingmarge van de T°C besparing : +5 à +30°C
- Instellingmarge van de T°Cvakantie : +5 à +30°C
- Marge ter weergave van de omgevingstemperatuur: 0^ + 40^
- Statisch differential : < 0,3 grade
-Voeding: via de verbinding zusammen Exobox en ketel
- Bedrijfsreserve : 8aar
- Werkingstemperatuar : -10 à +50°C
- Opslagtemperatuur : -20°C à +65°C
-Vochtmeting: max. 85% bj + 20^
- Beschermingsklasse IP30
- Isolatieklasse II
