GEBRUIKSAANWIJZING EXACONTROL 1 SAUNIER DUVAL

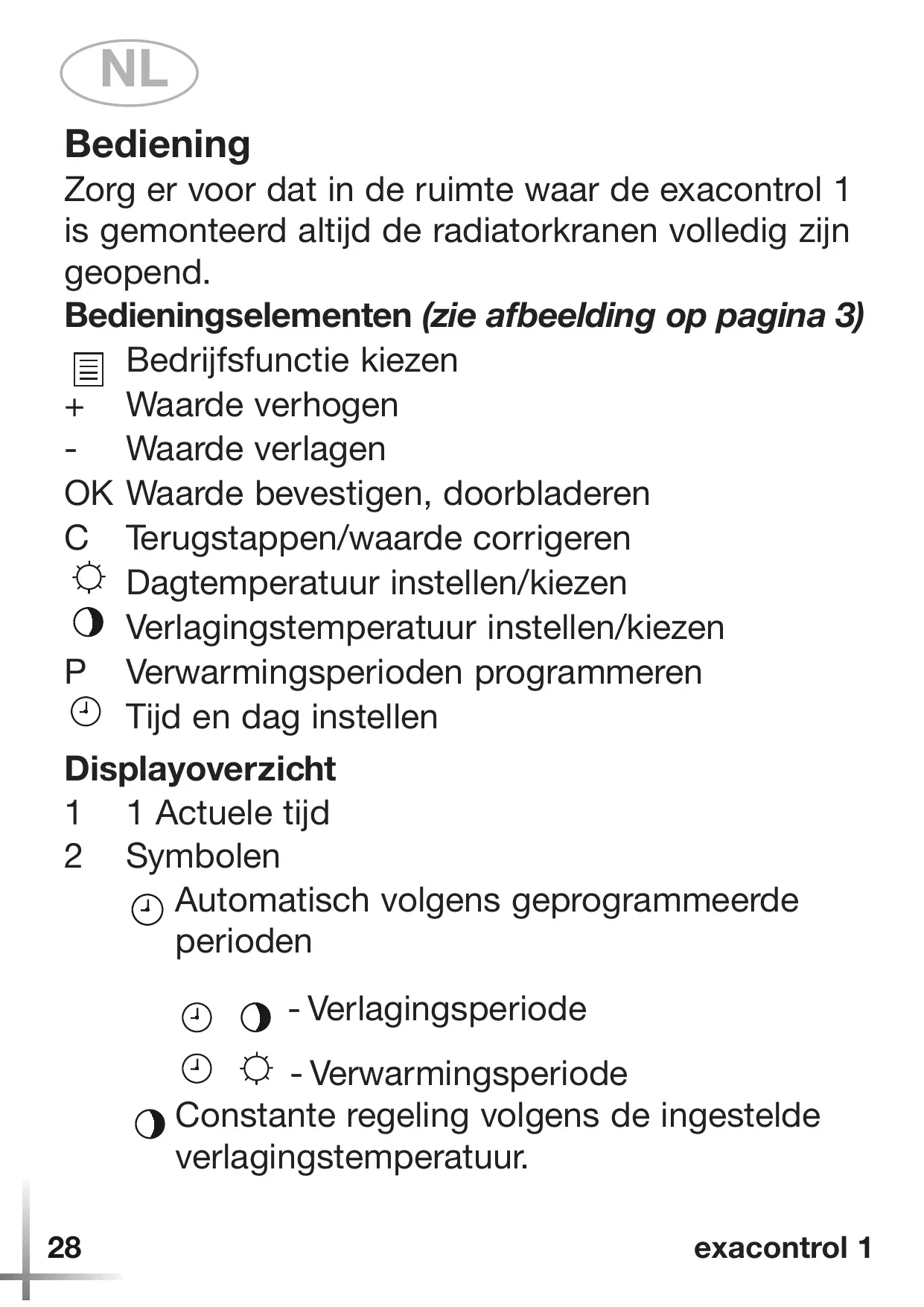

Bediening Zorg er voor dat in de ruimte waar de exacontrol 1 is gemonteerd altijd de radiatorkranen volledig zijn geopend. Bedieningselementen (zie afbeelding op pagina 3) Bedrijfsfunctie kiezen + Waarde verhogen - Waarde verlagen OK Waarde bevestigen, doorbladeren C Terugstappen/waarde corrigeren Dagtemperatuur instellen/kiezen Verlagingstemperatuur instellen/kiezen P Verwarmingsperioden programmeren Tijd en dag instellen Displayoverzicht 1 1 Actuele tijd 2 Symbolen Automatisch volgens geprogrammeerde perioden - Verlagingsperiode - Verwarmingsperiode Constante regeling volgens de ingestelde verlagingstemperatuur.

Constante regeling volgens de ingestelde dagtemperatuur. Vakantieprogramma: gedurende uw vakantie wordt de kamertemperatuur volgens de ingestelde temperatuur geregeld. Kortstondige temperatuurwijziging Warmtevraag aan het CV-toestel Actuele kamertemperatuur Balkenaanwijzing (I = verwarming aan) Batterij : knippert = batterij vervangen, resterende looptijd is ca. 4 weken LET OP! Gevaar voor oververhitting van de woning. Bij totaal uitgeputte batterijen wordt het verwarmingstoestel ingeschakeld (vorstbeveiliging). Productomschrijving De exacontrol 1 is een aan/uit regelaar met één 24 uurs dagprogramma voor de besturing van een CV-toestel. De exacontrol 1 is toepasbaar op alle Saunier Duval ketels met een aan/uit kamerthermostaat aansluiting. De kamerthermostaat hoeft niet gevoed te worden met een anticipatiestroom. De regelaar beschikt over een aan te passen programma. Fabrieksinstelling verwarmingsperioden: 6:00-22:00 uur exacontrol 1

Pagina Bedrijfsfunctie kiezen . . . . . . . . . . . . . . . . . . .64 Vakantieprogramma activeren . . . . . . . . Kamertemperatuur kortstondig wijzigen Dag-/Verlagingstemperatuur instellen . . Tijd instellen . . . . . . . . . . . . . . . . . . . . .

Programma instellen . . . . . . . . . . . . . . . . . . . .74 Inschakelen op afstand via de telefoon . . . . . .76 Installatie Dit product mag alleen door een deskundige installateur worden geopend en volgens de afbeeldingen van pagina 78 tot 81 worden gemonteerd. Hiervoor moeten de bestaande veiligheidsvoorschriften in acht worden genomen. Levensgevaar door elektrocutie van onder spanning staande delen. Bij werkzaamheden aan het toestel altijd de stroomtoevoer afsluiten en beveiligen tegen ongeoorloofd/per ongeluk weer inschakelen. Voor schade die voortvloeid uit het niet opvolgen van de aanwijzingen uit deze handleiding en in het bijzonder schade ontstaan door het fout aansluiten van de bedrading of mechanische beschadiging zijn wij niet aansprakelijk. Telefoonafstandsbediening aansluiten (n.v.t. in NL)

De telefoon afstandbediening wordt aangesloten aan de klemmen TEL van de regelaar (zie afbeelding pagina 80-81) Volg de aanwijzingen op uit de installatiehandleiding van de telefoonafstandsbediening. Technische gegevens Productbenaming exacontrol 1 230V Battery Bedrijfsspanning regelaar 230 V~ 2x1,5V Opgenomen vermogen < 3mA < 400μA Max. contactbelasting 5 A/250 V~ cos =1 Gangreserve 0,5 h Dagtemperatuur 5 ... 30°C Verlagingstemperatuur 5 ... 20°C Schakelverschil

III Bedrijfstemperatuur + 5 ... + 50 °C Max. toelaatbare - 20 ... + 65 °C aansluitleidingen opslagtemperatuur Afmetingen (lxbxd) 120 x 85 x 32 mm Ingang TEL actief:230 V~ exacontrol 1

Bedrijfsfunctie kiezen

Vakantieprogramma activeren

Kamertemperatuur kortstondig wijzigen

Dagtemperatuur / Verlagingstemperatuur instellen

Inschakelen op afstand via de telefoon (n.v.t. in NL)
