| Produkttype | Sirkelsag (fibercementsag) |
| Merke | AEG |
| Modell | MBS 30 TURBO |
| Nominell effekt | 1010 W |
| Tomgangshastighet | 9250 min⁻¹ |
| Sagblad diameter | 127 mm (20 mm boring) |
| Diamantslipehjul diameter | 125 mm (22,2 mm boring) |
| Skjæredybde ved 90° | 32 mm |
| Skjæredybde ved 45° | 28 mm |
| Vekt (uten kabel) | 3,3 kg |
| Lydtrykknivå | 94 dB(A) |
| Lydeffektnivå | 105 dB(A) |
| Vibrasjonsemisjonsverdi (tre) | 3,7 m/s² (K=1,5 m/s²) |
| Vibrasjonsemisjonsverdi (stein) | 4,5 m/s² (K=1,5 m/s²) |
| Beskyttelsesklasse | II |
| Strømforsyning | Enfase, nettspenning |
| Vedlikehold | Rengjør med en tørr klut, uten olje eller fett |
| Sikkerhet | Bruk hørselsvern, støvmaske, vernebriller |
| Tilbehør | Sirkelsagblader, diamantslipehjul |
| Garanti | Se brosjyren Garanti/Serviceadresser |
| Resirkulering | Må ikke kastes i husholdningsavfall, resirkulering i henhold til WEEE |
Ofte stilte spørsmål - MBS 30 TURBO AEG
Brukerspørsmål om MBS 30 TURBO AEG
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Boremaskin i PDF-format gratis! Finn veiledningen din MBS 30 TURBO - AEG og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. MBS 30 TURBO av merket AEG.
BRUKSANVISNING MBS 30 TURBO AEG
Original bruksanvisning
Bruksanvisning i original
Alkuperäiset ohjeet
sagbladet, må dette gjøres med justeringsskruen.
Tilpass skjæredybden til tykkelsen på arbeidsstykket. Det skal være mindre enn en full tannhøyde synlig under arbeidsstykket.

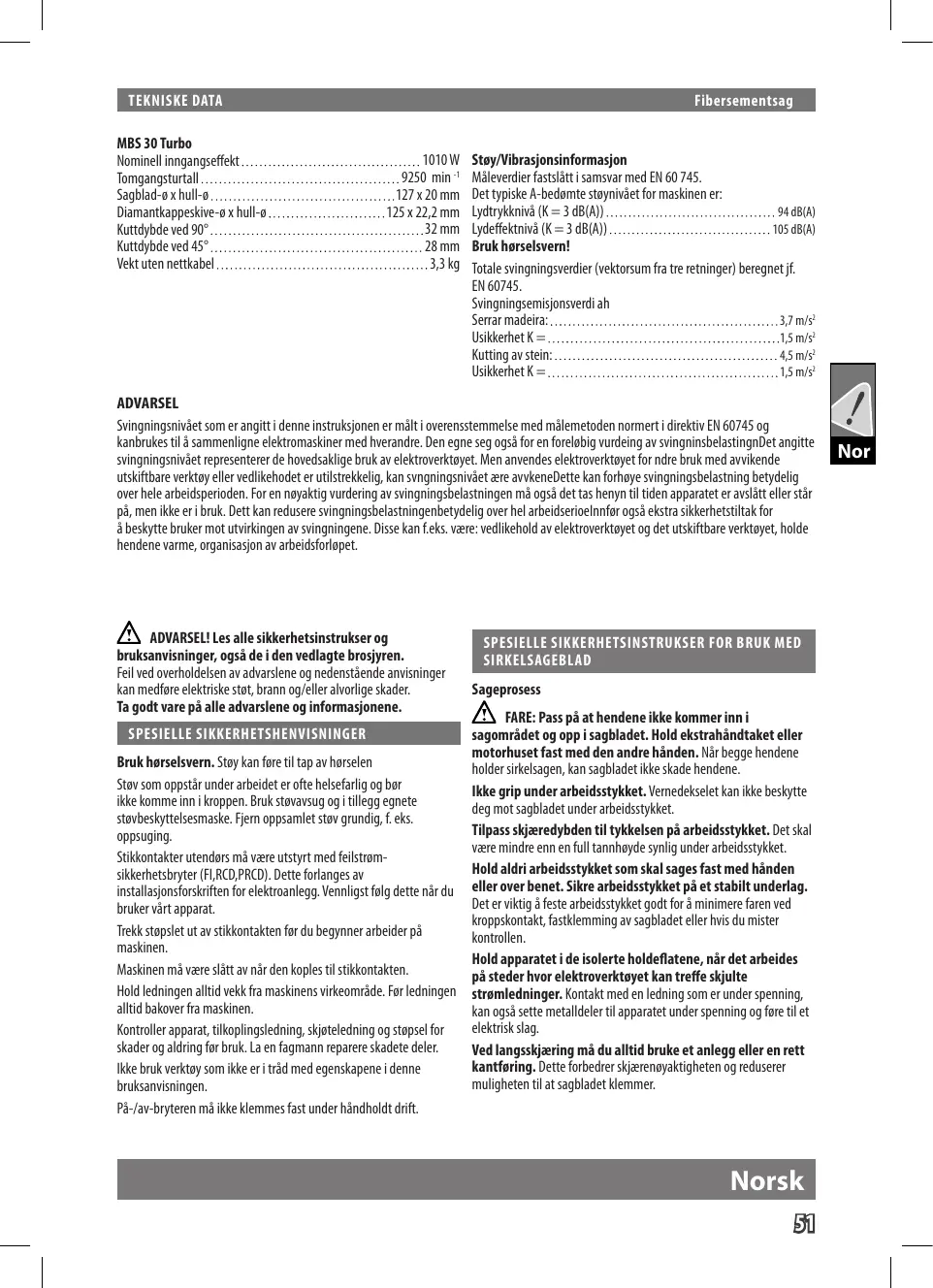

Støy/Vibrasjonsinformasjon
| Måleverdier fastslätt i samsvar med EN 60 745. | |
| Det typiske A-bedømte støynivået for maskinen er: | |
| Lydtrykknivå (K = 3 dB(A)) | 94 dB(A) |
| Lydeffektnivå (K = 3 dB(A)) | 105 dB(A) |
Bruk hørselsvern!
Totale svingningsverdier (vektorsum fra tre retninger) beregnet jf. EN 60745.
Svingningsemisjonsverdi ah
Serrar madeira:....3,7 m/s ^2
Usikkerhet K = 1,5 m/s ^2
Kutting av stein: 4,5 m/s ^2
Usikkerhet K = 1,5 m/s ^2
ADVARSEL
Svingningsnivået som er angitt i denne instruksjonen er målt i overensstemmelse med målemetoden normert i direktiv EN 60745 og kanbrukes til å sammenligne elektromaskiner med hverandre. Den egne seg også for en foreløbig vurdeing av svingninsbelastingnDet angitte svingningsnivået representerer de hovedsaklige bruk av elektroverktøyet. Men anvendes elektroverktøyet for ndre bruk med avvikende utskiftbare verktøy eller vedlikehodet er utilstrekkelig, kan svngningsnivået ære avvkeneDette kan forhøye svingningsbelastning betydelig over hele arbeidsperioden. For en nøyaktig vurdering av svingningsbelastningen må også det tas henyn til tiden apparatet er avslått eller står på, men ikke er i bruk. Dett kan redusere svingningsbelastningenbetydelig over hel arbeidserioelnnfor også ekstra sikkerhetstiltak for å beskytte bruker mot utvirkingen av svingningene. Disse kan f.eks. være: vedlikehold av elektroverktøyet og det utskiftbare verktøyet, holde hendene varme, organisasjon av arbeidsforløpet.
ADVARSEL! Les alle sikkerhetsinstrukser og
Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.
Ta godt vare på alle advarslene og informasjonene.
SPESIELLE SIKKERHETSHENVISNINGER
Bruk hørselsvern. Støy kan føre til tap av hørselen
Støv som oppstår under arbeidet er ofte helsefarlig og bør ikke komme inn i kroppen. Bruk støvavsug og i tillegg egnete støvbeskyttelsesmaske. Fjern oppsamlet støv grundig, f. eks. oppsuging.
Stikkontakter utendørs må være utstyrt med feilstrømsikkerhetsbryter (FI,RCD,PRCD). Dette forlanges av installasjonsforskriften for elektroanlegg. Vennligst følg dette når du bruker vårt apparat.
Trekk støpslet ut av stikkontakten før du begynner arbeider på maskinen.
Maskinen må være slått av när den koples til stikkontakten.
Kontroller apparat, tilkoplingsledning, skjøteledning og støpsel for skader og aldring før bruk. La en fagmann reparere skadete deler.
Ikke bruk verktøy som ikke er i tråd med egenskapene i denne bruksanvisningen.
På-/av-bryteren må ikke klemmes fast under håndholdt drift.
SPESIELLE SIKKERHETSINSTRUKSER FOR BRUK MED SIRKELSAGEBLAD
Sageprosess
Ikke grip under arbeidsstykket. Vernedekselet kan ikke beskytte deg mot sagbladet under arbeidsstykket.
Tilpass skjæredybden til tykkelsen på arbeidsstykket. Det skal være mindre enn en full tannhøyde synlig under arbeidsstykket.
Hold aldri arbeidsstykket som skal sages fast med hånden eller over benet. Sikre arbeidsstykket på et stabilt underlag. Det er viktig å feste arbeidsstykket godt for å minimere faren ved kroppskontakt, fastklemming av sagbladet eller hvis du mister kontrollen.
Hold apparatet i de isolerte holdeflatene, når det arbeides på steder hvor elektroverktøyet kan treffe skjulte strømledninger. Kontakt med en ledning som er under spenning, kan også sette metalldeler til apparatet under spenning og føre til et elektrisk slag.
Ved langsskjæring må du alltid bruke et anlegg eller en rett kantføring. Dette forbedrer skjærenøyaktigheten og reduserer muligheten til at sagbladet klemmer.
Bruk alltid sagblad med rett størrelse og med passende festehull (f.eks. stjerne-formet eller rund). Sagblad som ikke passer sammen med sagens montasjedeler, går urundt og fører til tap av kontrollen.
Bruk aldri skadede eller gale sagblad-underlagsskiver eller -skruer. Sagblad-underlagsskivene og -skruene ble spesielt konstruert for denne sagen, slik at det oppnås en optimal ytelse og driftssikkerhet.
Årsaker og respektive sikkerhetsinstrukser:
- Et tilbakeslag er en plutselig reaksjon fra et sagblad som har hengt seg opp, klemt seg fast eller er galt innrettet, og som fører til at en ukontrollert sag løftes opp og beveger seg ut av arbeidsstykket og i retning av brukeren.
- Hvis et sagblad henger seg opp eller klemmer seg fast i en sagespalte som lukkes, blokkerer sagen og motorkraften slår sagen tilbake i retning av brukeren.
- Hvis et sagblad dreies galt eller rettes galt opp i sagsnittet, kan tennene til bakre sagbladkant kile seg fast i overflaten til arbeidsstykket, slik at sagbladet beveger seg ut av sagespalten og sagen springer tilbake i retning av brukeren.
Et tilbakeslag er resultat av en gal eller feilaktig bruk av sagen. Det kan unngås ved å følge egnede sikkerhetstiltak som beskrevet nedenstående.
Hold sagen godt fast og plasser armene dine i en stilling som kan ta imot tilbakeslagskrefter. Opphold deg alltid på siden av et sagblad, la aldri sagbladet være i en linje med kroppen din. Ved et tilbakeslag kan sirkelsagen rykke bakover, men brukeren kan beherske tilbakeslagskreftene, hvis det ble utført egnede tiltak.
Hvis et sagblad klemmer fast eller sagingen avbrytes av andre grunner må du slippe på-/av-bryteren og holde sagen rolig i materialet til sagbladet står helt stille. Forsøk aldri å fjerne sagen fra et arbeidsstykke eller trekke den bakover så lenge sagbladet beveger seg eller det kan oppstå et tilbakeslag. Finn årsaken til at sagbladet er klemt fast og fjern denne årsaken med egnede tiltak.
Hvis du vil starte en sag som står fast i arbeidsstykket igjen, sentrerer du sagbladet i sagespalten og kontrollerer om sagtennene ikke har kilt seg fast i arbeidsstykket. Hvis sagbladet klemmer seg fast, kan det bevege seg ut av arbeidsstykket eller forårsake et tilbakeslag när sagen starter igjen.
Støtt store plater for å redusere risikoen for tilbakeslag fra et fastklemt sagblad. Store plater kan bøyes av sin egen vekt. Platene må støttes på begge sider, både i nærheten av sagespalten og på kanten.
Bruk ikke butte eller skadede sagblad. I en for smal sagespalte forårsaker sagblad med butte eller galt opprettede tenner stor friksjon, fastklemming av sagbladet eller tilbakeslag.
Trekk fast skjæredybde- og skjærevinkelinnstillingene fast før sagingen. Hvis innstillingene forandrør seg i løpet av sagingen, kan sagbladet klemmes fast og det kan oppstå et tilbakeslag.
Vær spesielt forsiktig når du utfører en „innstikksaging“ i et skjult område, f.eks. en eksisterende vegg. Det innstikkende sagbladet kan blokkere ved saging i skjulte objekter og forårsake et tilbakeslag.
Før hver bruk må du kontrollere om det nedre vernedekselet stenger helt. Ikke bruk sagen hvis det nedre vernedekselet ikke kan beveges fritt og ikke stenger straks. Klem og bind nedre vernedeksel aldri fast i åpnet posisjon. Hvis sagen skulle falle ned på bakken ved en feiltagelse, kan det nedre vernedekselet bøyes. Åpne vernedekselet med tilbaketrekkingsarmen og pass på at det kan beveges fritt og ikke berører verken sagblad eller andre deler i alle skjærevinkler og -dybder.
Kontroller fjærens funksjon for nedre vernedeksel. La maskinen gjennomgå service før bruk, hvis nedre vernedeksel og fjær ikke virker feilfritt. Skadede deler, klebrige avleiringer eller sponhauger medfører at nedre vernedeksel reagerer forsinket.
Åpne det nedre vernedekselet manuelt kun ved spesielle snitt, som „innstikk- og vinkelsnitt“. Åpne det nedre vernedekselet med tilbaketrekkingsarmen og slipp den när sagbladet er trengt inn i arbeidsstykket. Ved alle andre typer saging må det nedre vernedekselet fungere automatisk.
Legg ikke sagen på arbeidsbenken eller gulvet uten at nedre vernedeksel dekker over sagbladet. Et ubeskyttet sagblad som fortsatt roterer beveger sagen i motsatt retning av skjæreretningen og sager alt som er i veien. Ta hensyn til tiden sagen fortsatt roterer etter at den er slått av.
ADVARSEL! Les alle sikkerhetsinstrukser og bruksanvisninger, også de i den vedlagte brosjyren. Feil ved overholelsen av advarslene og nedenstående anvisninger kan medøre elektriske støt, brann g/eller alvorige skde. Ta godt vare på alle advarslene og informasjonene.
Elektroverktøyet må kun benyttes med den vedlagte vernehetten. Vernehetten må festes godt til elektroverktøyet og innstilles slik at best mulig sikkerhet oppnås, dvs. at en så liten del av kappeskiven som mulig vises åpent mot operatoren. Vernehetten skal beskytte operatoren mot bruddstykker og tilfeldig kontakt med kappeskiven.
Benytt kun diamant-kappeskiver til ditt elektroverktøy. Det at tilbehøret kan festes til ditt elektroverktøy, betyr ikke nødvendigvis at bruken av det er sikker.
Det tillatte omdreiningstallet til elektroverktøyet må være minst så høyt som det maksimale omdreiningstallet som er oppgitt på elektroverktøyet. Tilbehør som dreier seg raskere enn tillatt kan brekke og slynges rundt.
Diamant-kappeskivene får kun benyttes for de anbefalte bruksmulighetene f. eks.: Slip aldri med kappeskivens sideflate. Kappeskivene er ment brukt til materialsliping med skivekanten. Hvis slipelegemet påvirkes fra siden, kan det brekke.
Bruk alltid uskadete spenneflenser i riktig størrelse for den valgte kappeskiven. Egnete flenser støtter kappeskiven og reduserer faren for at kappeskiven brekker.
Det ytre tverrsnittet og tykkelsen til verktøyet som benyttes må overholde målene til elektroverktøyet ditt. Verktøy som er målt feil kan ikke avskjermes eller kontrolleres riktig.
Norsk
Kappeskiver, flenser og annet tilbehør må passe nøyaktig på slivespindelen til elektroverktøyet ditt. Verktøy som ikke passer nøyaktig på slivespindelen til elektroverktøyet dreier seg uregelmessig, vibrerer sterkt og kan medføre at man mister kontrollen.
Ikke bruk skadet verktøy. Kontroller om verktøyet som skal brukes har splitter og sprekker. Hvis elektroverktøyet eller verktøyet som skal brukes faller ned, må du kontrollere om det er skadet eller bruk uskadet verktøy. Når du har kontrollert og satt inn verktøyet, må du og andre personer som befinner seg i nærheten oppholde dere utenfor nivået til det roterende verktøyet og la elektroverktøyet gå på maksimal hastighet i ett minutt. Skadet verktøy brekker for det meste i løpet av denne testperioden.
Benytt alltid personlig verneutstyr. Alt etter bruk må du benytte visir, øyebeskyttelse eller vernebriller. Ved behov må du bruke støvmaske, arbeidshasker eller spesialforkle, som hindrer at du skades av små slipe og materialpartikler. ∅ynene må beskyttes mot slyngende fremmedelementer som kan oppstå under ulik bruk. Støv- og åndedrettsmaske må filtrere støvet som oppstår under bruk. Hvis du utsettes for sterk støy over lengre tid, kan det medføre redusert hørsel.
Pass på at andre personer holder seg på sikker avstand fra arbeidsområdet ditt. Enhver person som går inn i arbeidsområdet må ha på seg personlig verneutstyr. Deler av arbeidsstykker eller verktøy som har brukket kan slynges rundt og forårsake skader utenfor det direkte arbeidsområdet.
Hold maskinen kun på de isolerte gripeflatene, hvis du utfører arbeid der skjæreverktøyet kan treffe på skjulte strømledninger eller den egne maskinledningen. Kontakt med en spenningsførende ledning setter også maskinens metalldeler under spenning og fører til elektriske støt.
Hold strømkabelen borte fra roterende verktøy. Hvis du mister kontrollen over apparatet, kan strømkabelen kuttes eller berøres og hånden eller armen din kan trekkes inn i der roterende verktøyet.
Legg aldri fra deg elektroverktøyet før verktøyet har stanset helt. Det roterende verktøyet kan komme i kontakt med underlaget, noe som kan medføre at du mister kontrollen over elektroverktøyet.
Elektroverktøyet må ikke være i gang når du bærer det. Klærne dine kan trekkes inn i det roterende verktøyet ved tilfeldig kontakt og verktøyet kan bore seg inn i kroppen din.
Rengjør ventilasjonsspaltene til elektroverktøyet ditt regelmessig. Motorviften suger inn støv i kabinettet og en stor opphoping av metallstøv kan medføre elektriske farer.
Ikke benytt elektroverktøyet i nærheten av brennbare materialer. Gnister kan antenne disse materialene.
Ikke bruk verktøy som krever flytende kjølemidler. Bruk av vann eller andre flytende kjølemidler kan medføre elektrisk støt.
Årsaker til tilbakeslag og hvordan tilbakeslag kan unngås. Tilbakeslag og respektive sikkerhetsinstrukser:
Tilbakeslag er den plutselige reaksjonen ved festhaking eller blokkering av det roterende verktøyet, som slipeskive, slipetallerken, stålbørste osv. Festhaking eller blokkering medfører at det roterende verktøyet stanser umiddelbart. Dermed slynges et ukontrollert elektroverktøy mot verktøyets rotasjonsretning i retning blokkeringsstedet.
Hvis f. eks. en spiveskive henger seg fast i arbeidsstykket eller blokkerer det, kan spiveskivekanten som trengt seg inn eller satt seg fast i arbeidsstykket og derved brekker slipeskiven eller det medfører et tilbakeslag. Slipeskiven beveger seg i retning av eller vekk fra operåoren, alt etter skivens rotasjonsretning på blokkeringsstedet. Dette kan også medføre at spieskiven brekker.
Et tilbakeslag er resultat av en gal eller feilaktig bruk av sagen. Det kan unngås ved å følge egnede sikkerhetstiltak som beskrevet nedenstående.
Hold elektroverktøyet godt fast og hold kroppen og armene dine i en slik posisjon at du kan fange opp tilbakeslagskreftene. Bruk alltid tilleggsgrepet, hvis det finnes, for å ha størst mulig kontroll over tilbakeslagskreftene eller reaksjonsmomentene ved oppstart. Ved egnete forsiktighetstiltak kan operatøren beherske tilbakeslags- og reaksjonskreftene.
Hold aldri hånden i nærheten av elektroverktøy som roterer. Verktøyet kan bevege seg over hånden din ved tilbakeslag.
Unngå at kroppen din befinner seg i det området hvor elektroverktøyet beveges i tilfelle tilbakeslag. Tilbakeslaget driver elektroverktøyet i motsatt retning av bevegelsen til slipeskiven på blokkeringsstedet.
Arbeid spesielt forsiktig i områder som hjørner, skarpe kanter osv. Unngå at verktøy slås tilbake fra arbeidsstykket og klemmes fast. Det roterende verktøyet har tendens til å klemme seg fast ved hjørner, skarpe kanter eller när det preller av. Dette medfører at man kan miste kontrollen eller det oppstår tilbakeslag.
Ikke bruk sagbleadet med kjeder eller tenner. Slike verktøy forårsaker ofte et tilbakeslag eller at man mister kontrollen over elektroverktøyet.
Unngå at kappeskiven blokkeres eller for høyt presstrykk. Ikke skjær for dype kutt. Overbelastning av kappeskiven øker slitasjen og øker risikoen for fastklemming eller blokkering og dermed muligheten for et tilbakeslag eller brudd på slipelegemet.
Hvis kappeskiven er fastklemt eller du avbryter arbeidet, må du slå av apparatet og holde det rolig til skiven har stanset helt. Forsøk aldri å trekke kappeskiven ut av snittet. Det vil kan medføre tilbakeslag. Finn og utbedre årsaken til at fastklemmingen oppsto.
Ikke slå på elektroverktøyet igjen mens det befinner seg i arbeidsstykket. La kappeskiven komme opp i sitt fulle omdreiningstall, før du fortsetter snittet forsiktig. Ellers kan skiven sette seg fast, hoppe ut av arbeidsstykket eller forårsake et tilbakeslag.
Støtt platene eller større arbeidsstykker, for å redusere risikoen for et tilbakeslag grunnet en inneklemt
kappeskive. Store arbeidsstykker kan bøye seg under sine gen vekt. Arbeidsstykket må støttes på begge sider, både nær kappesnittet og på kanten.
Vær spesielt forsiktig ved „lommesnitt“ i bestående vegger eller andre områder som ikke er synlige. Hvis kappeskiven trenger inn i gass- eller vannledninger, elektriske ledninger eller andre objekter kan medføre et tilbakeslag.
FORMÅLSMESSIG BRUK
Denne fibersementsagen kan brukes til å skjære rette snitt i tre, stein og fiberbetong med et sirkelsagblad. Den kan også brukes til å skjære stein ved bruk av et diamantskjæreblad.
Dette apparatet må kun brukes til de oppgitte formål.
CE-SAMSVARSERKLÆRING
Vi erklærer på eget ansvar at dette produktet stemmer overens med de følgende normer eller normative dokumenter. EN 60745, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-2-3, i henhold til bestemmelsene i direktivene 2006/42/EF, 2004/108/EF
Autorisert til å utarbeide den tekniske
dokumentasjonen.
NETTILKOPLING
Må kun rengjøres med en tørr klut. Mange typer rengjøringsmidler skader plast eller andre isolerte deler. Hold apparatet rent og tørt og fritt for olje og fett.
Bruk kun AEG tilbehør og reservedeler. Komponenter der utskiftning ikke er beskrevet skal skiftes ut hos AEG kundeservice (se brosjyre garanti/kundeserviceadresser).
Ved behov kan du be om en eksplosjonstegning av apparatet hos din kundeservice eller direkte hos AEG Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany. Oppgi maskintype og det tisifrete nummeret på typeskiltet.
SYMBOLER
Les nøye gjennom bruksanvisningen før maskinen tas i bruk.
Bruk derfor vernemaske som er egnet for støv.
Trekk støpslet ut av stikkontakten før du begynner arbeider på maskinen.
Kast aldri elektroverktøy i husholdningsavfallet! I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.
