BRUKSANVISNING KC320.9 KRESS

Montage og betjenings ....332

Vedligeholdelse 337

Opmagasinering 340

Fejlfinding 341

Tekniske data 341

Konformitetserklæring 343

INTRODUKTION

Kære kunde,

for at forhindre, at kædesaven følger med stykket og komplicerer situationen yderligere.

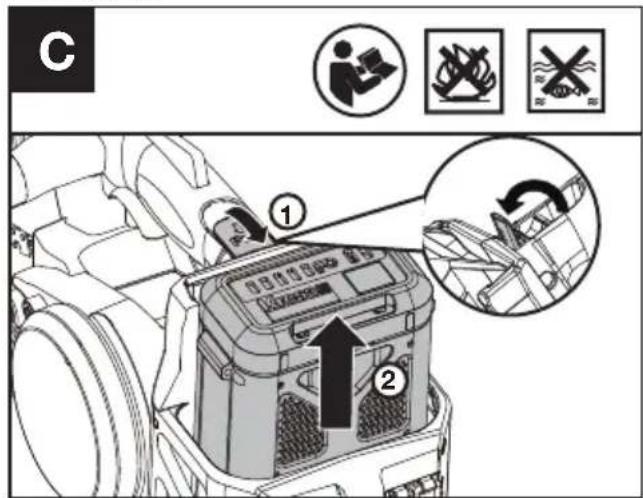

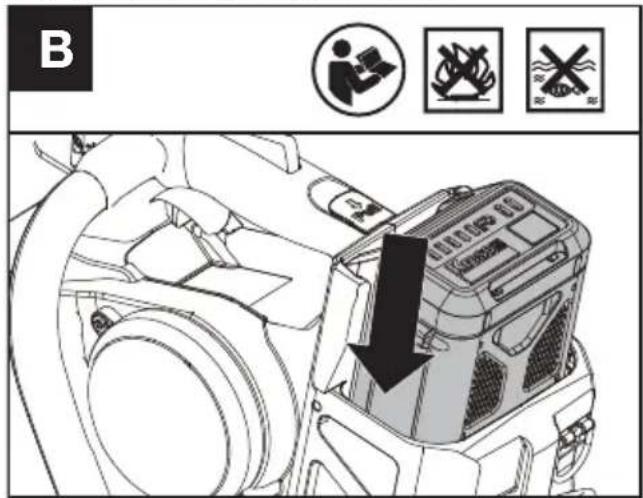

Montering og fjernelse af batteripakke (Se Fig. B, C)

Kontroller, at alle dele er monteret korrekt og ikke er defekte.

ARBEJDE MED KÆDESAVEN

Fjern al savsmuld fra sværdet og tandhjulet.

Montering og bruk 374

Vedlikehold 379

Oppbevaring 382

Feilsøking 383

Tekniske data 383

Samsvarserklæring 385

INTRODUKSJON

Kjære kunde,

Takk for at du kjøpte dette Kress Commercial-produktet. Vi er dedikerte innen utvikling av høykvalitetsprodukter som møter dine behov for kommersiell landsskapsarkitektur.

Kress-merket er synonymt med försteklasses service. Hvis du har spørsmål eller bekymringer angående produktet gjennom produktets levetid, bes du kontakte forhandleren din eller vårt kundeserviceteam for å få hjelp.

Vi er sikre på at du vil ha glede av å bruke Kress-produktet ditt i mange år fremover.

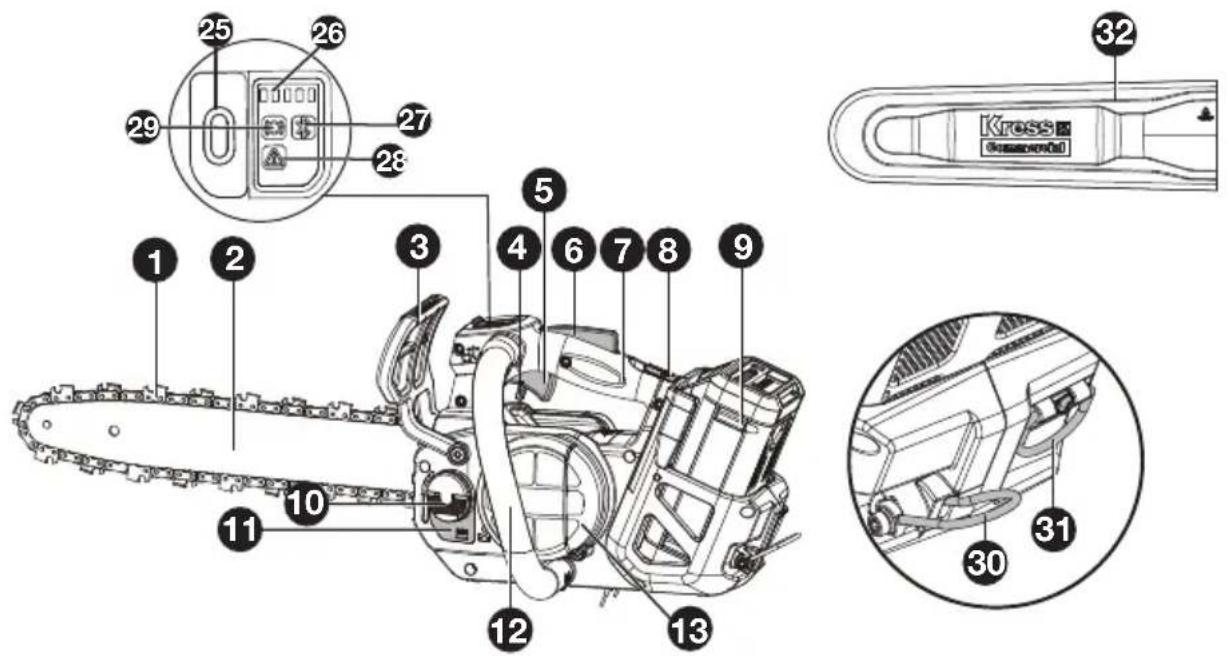

TILTENKT BRUK

Denne motorsagen er utviklet for bruk av profesjonelle trepleiere til kapping av grener og tretopper innenfor trekronene. Verktøyet er ikke utviklet for å felle trær eller kutte tømmerstokker på bakken.

NOR

* Ikke alt illustrert eller beskrevet tilbehør inngår i leveransen.

ORIGINAL DRIFTSINSTRUKS PRODUKTSIKKERHET GENERELLE ADVARSLER FOR ELEKTROVERKT∅Y

ADVARSEL Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket "elektroverktøy" gjelder for strømdrevne (med ledning) og batteridrevne elektroverktøy (uten ledning).

1) SIKKERHET PÅ ARBEIDSPLASSEN
a) Hold arbeidsområdet rent og ryddig. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper.
c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) ELEKTRISK SIKKERHET

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede maskiner. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.

b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.

c) Ikke utsett det elektriske verktøyet for regn eller våte omstendigheter. Tilførsel av vann i et elektrisk verktøy, øker risikoen for elektrisk støt.

c1) Ikke bruk maskinen i regn eller våte forhold. Vann som trenger inn i maskinen kan øke risikoen for elektrisk støt eller feil som kan føre til personskade. Hvis maskinen blir våt i regnet under drift, må maskinen og batteriet tørkes før lagring eller lading. Fjern batteriet og sett det inn igjen hvis maskinen ikke slår seg på. Hold batterikontakten fri for smuss og rusk, og rengjør med en myk og tørr børste eller klut.

d) Ikke bruk ledningen til andre formål, f.eks. til å bære elektroverktøyet, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe

kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.

e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er godkjent til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.

f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

3) PERSONSIKKERHET

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøyet når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader.

b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern- avhengig av type og bruk av elektroverktøyet -reduserer risikoen for skader.

c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/ eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren när du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.

d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende maskindel, kan føre til skader.

e) Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.

g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

h) Selv når du er blitt vant til verktøyet, må du ikke bli sløv og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

4) AKTSOM HÅNDTERING OG BRUK AV ELEKTROVERKT∅Y

a) Ikke overbelast elektroverktøyet. Bruk

b) Ikke bruk elektroverktøy med defekt på-/avbryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger elektroverktøyet bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.
e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La skadede deler repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.
h) Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.
5) AKTSOM HÄNDTERING OG BRUK AV BATTERIDREVNE VERKT∅Y
a) Lad batteriet kun opp i ladeapparaker som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
b) Bruk derfor kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare.
c) Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
d) Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege.

Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.

e) Ikke bruk batteriet eller verktøyet hvis det er skadet eller modifisert. ∅delagte eller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann, eksplosjon eller fare for personskade.
f) Ikke utsett batteriet eller verktøyet for åpen ild eller for høye temperaturer. Eksponering for ild eller temperaturer over 130°C kan forårsake eksplosjon.
g) Følg alle ladeinstrukser, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert i bruksanvisningen. Feil lading eller lading ved temperaturområdet, kan skade batteriet og øke brannfaren.
6) Service
a) Maskinen din skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes elektroverktøyets sikkerhet.
b) Ikke utfør service på ødelagte batterier. Service på batterier skal alltid utføres av produsenten eller godkjente forhandlere.

1) GENERELLE SIKKERHETSADVARSLER FOR MOTORSAG FOR TREPLEIE

a) Motorsagen er av en spesiell type designet spesielt for trepleie. Den skal kun brukes av en opplært operatør som bruker et nøye utformet, sikkert arbeidssystem, og den er kun ment for trepleie under disse definerte forholdene. Den brukes til beskjæring og demontering av stående trekroner.
b) ADVARSEL — DENNE MOTORSAGEN ER KUN FOR BRUK AV OPPLÆRTE OPERAT∅RER INNEN TREPLEIE. BRUK UTEN ORDENTLIG OPPLÆRING KAN F∅RE TIL ALVORLIGE SKADER.
c) Hold alle deler av kroppen unna sagkjedet når motorsagen er i drift. Før du starter motorsagen, må du forsikre deg om at sagkjedet ikke er i kontakt med noe. Et øyeblikks uoppmerksomhet under bruk av motorsager kan føre til at klærne dine eller kroppen din blir viklet inn i sagkjedet.
d) Hold alltid motorsagen med høyre hånd på den øverste håndtaket og venstre hånd på frontgrepet. Å holde motorsagen med en reversert håndkonfigurasjon øker risikoen for personskade og bør aldri gjøres.
e) Hold motorsagen bare i isolerte grepflater, fordi sagkjedet kan komme i kontakt med skjulte ledninger. Sagkjeder som kommer i kontakt med en "strømførende" ledning kan gjøre eksponerte metall deler av motorsagen

"strømførende" og kan gi operatøren et elektrisk støt.

f) Bruk vernebriller. Ytterligere verneutstyr for hørsel, hode, hender, ben og føtter anbefales. Tilstrekkelig verneklær vil redusere personskader fra flygende gjenstander eller utilsiktet kontakt med sagkjedet.

g) Hold alltid riktig fotfeste og bruk motorsagen bare når du står på en fast, sikker overflate. Glatt eller ustabilt underlag kan føre til tap av balanse eller kontroll over motorsagen.

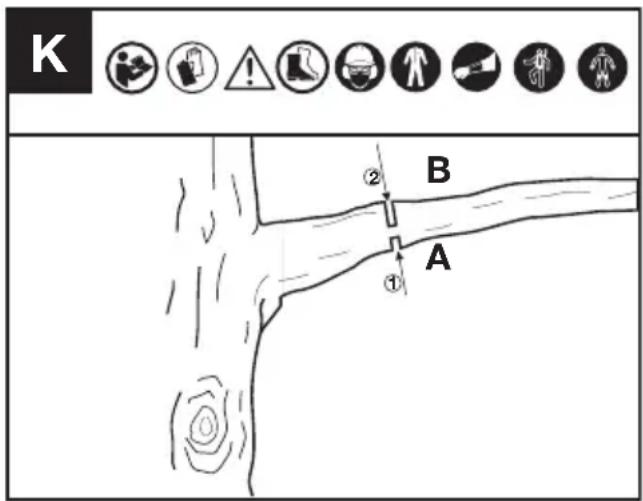

h) Når du kutter en gren som er under spenning, vær oppmerksom på tilbakespring. Når spenningen i treets fibre slippes, kan den fjærbelastede grenen treffe operatøren og/eller kaste motorsagen ut av kontroll.

i) Bruk ekstrem forsiktighet når du kutter busker og unge trær. Det spinkle materialet kan fange sagkjedet og bli slengt mot deg eller trekke deg ut av balanse.

j) Bær motorsagen ved frontgrepet med motorsagen slått av og vekk fra kroppen din. Når du transporterer eller lagrer motorsagen, må du alltid passe på at den veiledende føringsskinnen er på. Riktig håndtering av motorsagen vil redusere sannsynligheten for utilsiktet kontakt med det bevegelige sagkjetet.

k) Rengjøring og vedlikehold før lagring.

I) Følg instruksjonene for smøring, kjedespenn og bytte av stang og kjede. Feilaktig spent eller smurt kjede kan enten bryte eller øke sjansen for tilbakeslag.

m) Kutt kun tre. Ikke bruk motorsagen til andre formål enn det som er ment. For eksempel: ikke bruk motorsagen til å kutte metall, plast, murstein eller andre byggematerialer enn tre. Bruk av motorsagen til andre operasjoner enn det den er tiltenkt, kan føre til en farlig situasjon.

n) Denne motorsagen er ikke ment for trefelling. Bruk av motorsagen til andre operasjoner enn det som er ment, kan føre til alvorlige skader på operatøren eller tilskuere.

o) Følg alle instruksjoner når du fjerner tilstoppet materiale, lagrer eller vedlikeholder motorsagen. Pass på at bryteren er av og batteripakken er fjernet. Uventet aktivering av motorsagen mens du fjerner tilstoppet materiale eller vedlikeholder den, kan føre til alvorlige personskader.

p) Følg alle instruksjoner når du fjerner tilstoppet materiale, lagrer eller vedlikeholder motorsagen. Pass på at bryteren er av og låsen er i låst posisjon. Uventet aktivering av motorsagen mens du fjerner tilstoppet materiale eller vedlikeholder den, kan føre til alvorlige personskader.

q) Anbefaling om å få utført sliping og vedlikehold av sagkjedet av autoriserte servicesentre.

r) Inspeksjon før bruk og etter fall eller andre påvirkninger for å identifisere betydelig

skade eller defekter.

s) Ikke bruk motorsagen när du er trøtt, syk eller påvirket av alkohol eller andre rusmidler.
t) Bruk øye- (visir eller briller), hode-, hånd-, ben- og fotbeskyttelse med sklisikre såler när du bruker motorsagen.
u) Hold tilskuere og dyr på en trygg avstand på minst 15 m under drift.
v) Det normale temperaturområdet for lading av batteriet er 5 °C\~40 °C.
w) Ikke utsett apparatet eller batteriet for overdrevne temperaturer.
x) Oppladbare batterier skal fjernes fra apparatet før de lades.
y) Forskjellige typer batterier eller nye og brukte batterier skal ikke blandes.
z) Utslitte batterier skal fjernes fra apparatet og kastes på en trygg måte.
(a) Hvis apparatet skal lagres ubrukt i lang tid, bør batteriene fjernes.
(b) Ikke bruk ikke-oppladbare batterier i stedet for oppladbare batterier.
(c) Ikke bruk modifiserte eller skadede batterier.
(d) ADVARSEL: Bruk kun med KAC840 batterilader eller ekstra batteriladere oppført i brukerhåndboken.

2) SIKKERHETSADVARSEL FOR ARBEID MED MO-TORSAGER FOR TREPLEIE FRA TAU OG SELE

Generelle anbefalinger

a) Operatøren av en motorsag for trepleie som arbeider i høyden fra et tau og sele, bør aldri arbeide alene. En bakkearbeider opplært i passende nødprosedyrer bør være til stede for å hjelpe.

b) Operatøren bør være opplært i generelle sikre klatre- og arbeidsstillings teknikker og bør være riktig utstyrt med sele, tau, stropper, karabiner og annet utstyr for å opprettholde sikre og trygge arbeidsstillinger både for seg selv og motorsagen.

Forberedelse av motorsagen for bruk Motorsagen bør sjekkes, oljes, startes og varmes opp av bakkearbeideren og deretter slås av før den sendes opp til operatøren i treet. Motorsagen bør utstyres med en egnet stropp for festing til operatørens sele (se Figur A.1).

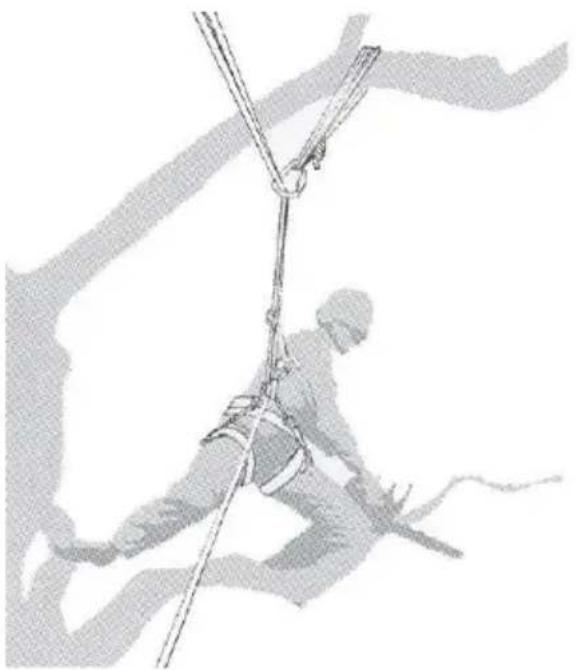

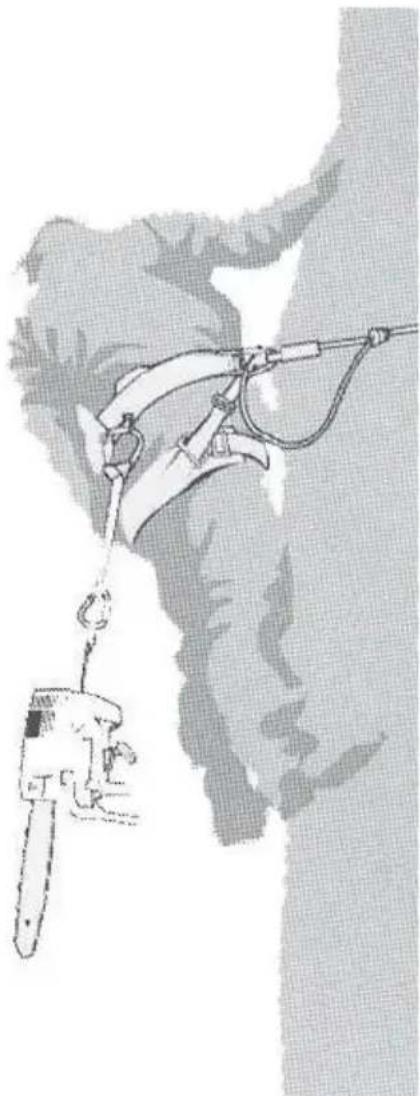

Figur A.1 — Eksempel på festing av trepleiemotorsag til operatørens sele

a) Fest stroppen rundt festepunktet på baksiden av motorsagen.
b) Sørg for passende karabiner for å tillate indirekte (dvs. via stroppen) og direkte festing (dvs. ved festepunktet på motorsagen) av motorsagen til operatørens sele.
c) Forsikre deg om at motorsagen er trygt festet når den sendes opp til operatøren.
d) Forsikre deg om at motorsagen er sikret til selen før den kobles fra middelet for oppstigning.
e) Evnen til å feste motorsagen direkte til selen reduserer risikoen for skade på utstyr når du beveger deg rundt treet. Motorsagen bør alltid være slått av når den er direkte festet til selen.
f) Motorsagen bør bare festes til de anbefalte festepunktene på selen. Disse kan være på midtpunktet (foran eller bak) eller på sidene. Hvis det er mulig, bør motorsagen festes til midtpunktet på baksiden for å holde den klar av klatrelinjer og for å støtte vekten sentralt ned langs operatørens ryggrad. Se Figur A.2.

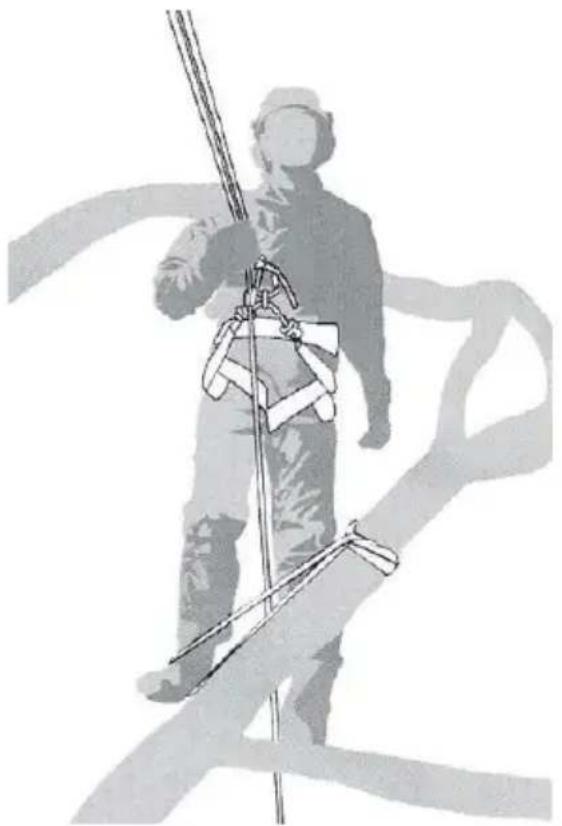

Figur A.2 — Eksempel på festing av trepleiemotorsag til midten av baksiden på selen

g) Når operatøren flytter motorsagen fra ett festepunkt til et annet, bør han forsikre seg om at den er sikret i den nye posisjonen før han løsner den fra det forrige festepunktet.

Bruk av motorsagen i treet

A. Analyse av ulykker

En analyse av ulykker med disse motorsagene under trepleieoppdrag viser at hovedårsaken er uheldig bruk av motorsagen med én hånd. I flertallet av ulykkene unnlater operatørene å innta en sikker arbeidsstilling som tillater dem å holde begge håndtakene på motorsagen, noe som resulterer i en økt risiko for skader på grunn av:

— manglende fast grep om motorsagen hvis den slår tilbake,
— manglende kontroll over motorsagen, slik at den er mer sannsynlig å komme i kontakt med klatrelinjer og operatørens kropp (spesielt venstre hånd og arm), og
— tap av kontroll på grunn av en usikker arbeidsstilling som resulterer i kontakt med motorsagen (uventet bevegelse under bruk av motorsagen).

B. Sikring av arbeidsstillingen for tohåndsbruk

For å tillate motorsagen å bli holdt med begge hender, bør operatørene som en generell regel sikte mot en sikker arbeidsstilling der motorsagen opereres på:

— hoftehøyde ved kutting av horisontale seksjoner, og
— solar-plexus-høyde ved kutting av vertikale seksjoner.

Når operatøren jobber nær vertikale stammer med lav lateralkraft på arbeidsstillingen, kan sikkert fotfeste være alt som trengs for å opprettholde en sikker arbeidsstilling. Når operatørene beveger seg bort fra stammen, vil de imidlertid måtte ta tiltak for å fjerne eller motvirke økende lateralkrefter ved for eksempel å omdirigere hovedlinjen via et tilleggsfeste eller bruke en justerbar stropp direkte fra selen til et tilleggsfeste (se Figur A.3).

For å oppnå en sikker fotstilling på arbeidsplassen kan bruk av en midlertidig fotstropp laget av en endeløs slynge være til hjelp (se Figur A.4).

C. Oppstart av motorsagen i treet Når motorsagen skal startes i treet, bør operatøren

a) aktivere kjedebremsen før oppstart,
b) holde motorsagen på enten venstre eller høyre side av kroppen ved oppstart:
— på venstre side, holder motorsagen med venstre hånd på frontgrepet og dytter motorsagen vekk fra kroppen mens han holder kontrollen på toppgrepet med høyre hånd, eller
— på høyre side, holder motorsagen med høyre hånd på et hvilket som helst grep og dytter motorsagen vekk fra kroppen mens han holder kontrollen på toppgrepet med venstre hånd.

Operatøren bør alltid kontrollere at motorsagen har tilstrekkelig gjenværende kapasitet i batteripakken før kritiske kutt utføres.

D. Frigjøring av en låst motorsag

Hvis motorsagen blir låst under kutting, bør operatørene

a) slå av motorsagen og feste den sikkert til treet innover (dvs. mot stammesiden) av kuttet eller til en separat verktøylinje,
b) dra motorsagen ut av kanten mens de løfter grenen etter behov, og
c) hvis nødvendig, bruke en håndsag eller en annen motorsag til å frigjøre den läste motorsagen ved å kutte minimum 30 cm unna den läste motorsagen.

Uansett om det brukes en håndsag eller en motorsag til å frigjøre en låst motorsag, bør kuttene for frigjøring alltid være utvendig (mot spissene av grenen), for å forhindre at motorsagen blir med i

delen og ytterligere kompliserer situasjonen.

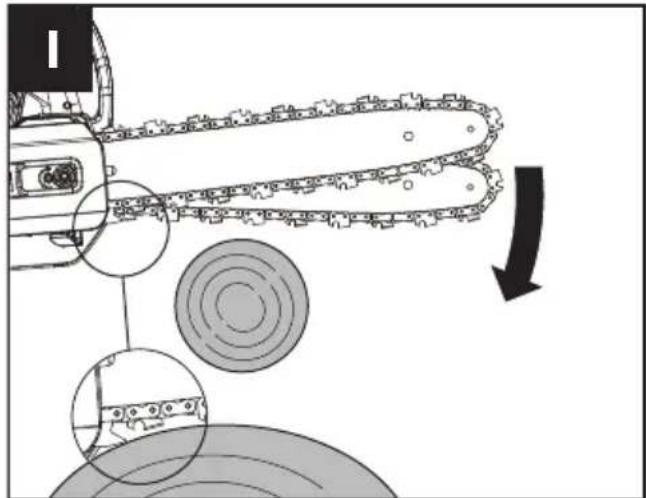

3) ÅRSAKER TIL TIL- BAKESLAG OG HVOR- DAN TILBAKESLAG KAN UNNGÅS:

Tilbakeslag kan oppstå når spissen på en føringsskinne berører en gjenstand eller hvis treet bøyer seg og sagkjedet klemmes fast i snittet.

En berøring med skinnespissen kan i noen tilfeller føre til en uventet reaksjon bakover, mens føringsskinnen slås oppover og i retning av brukeren.

Ved fastklemming av sagkjedet på overkanten av foringsskinnen kan skinnen slå hurtig tilbake i retning av brukeren.

Hver av disse reaksjonene kan føre til at du mister kontrollen over sagen og eventuelt påfører deg alvorlige skader. Ikke stol utelukkende på sikkerhetsinnretningene som er innebygget i kjedesagen. Som bruker av en kjedesag bør du utføre visse tiltak for å kunne arbeide uten uhell og skader. Et tilbakeslag er resultat av en gal eller feilaktig bruk av elektroverktøyet. Det kan unngås ved å følge egnede sikkerhetstiltak som beskrevet nedenstående:

a) Hold sagen fast med begge hendene, la tommelen og fingrene gripe godt rundt håndtakene på kjedesagen. Hold kroppen og armene dine i en stilling, der du kan stå imot tilbakeglasskreftene. Hvis man sørger for egnede tiltak, kan brukeren beherske tilbakeslagskreftene som oppstår. Slipp aldri kjedesagen.
b) Unngå unormale posisjoner og sag ikke over skulderhøyden. Slik unngås en uvilkårlig berøring av skinnespissen og kjedesagen kan kontrolleres bedre i uventede situasjoner.
c) Bruk alltid reserveskinner og sagkjeder som anbefales av produsenten. Gale reserveskinner og sagkjeder kan føre til at kjedet revner eller at det oppstår tilbakeslag.
d) Følg produsentens anvisninger om sliping og vedlikehold av sagkjedet. For lav dybdebegrensning øker tendensen til tilbakeslag.

4) RESTRISIKI

Selv med tiltenkt og korrekt bruk av redskapen finnes det alltid en restrisiko som ikke kan forebygges. Alt etter typen og konstruksjonen på redskapen kan følgende potensielle farer være aktuelle:

— Utkastede deler av sagkjedet (kuttfare / inntrengingsfare)
— Utkastede deler av arbeidsstykket
— Hudkontakt med oljen
— blokkering av sagkjedet
— Tap av hørsel, hvis ikke påkrevd hørselsvern brukes under arbeidet

SIKKERHETSANVISNINGER FOR BATTERIPAKKE

a) Ikke demonter, åpne eller riv opp sekundære celler eller batteripakker.
b) Ikke kortslutt en celle eller en batteripakke. Ikke oppbevar celler eller batteripakke løst i en boks eller skuff hvor de kan kortslutte hverandre eller bli kortsluttet av andre metallgjenstander. Når batteripakken ikke er i bruk skal den holdes adskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallobjekter. Kortslutning av batteriet kan forårsake skader eller brann.
c) Ikke utsett celler eller batteripakke for varme eller ild. Unngå oppbevaring i direkte sollys.
d) Ikke utsett celler eller batteripakke for mekanisk støt.
e) Hvis du opplever cellelekkasje, ikke la væsken komme i kontakt med huden eller øynene. Dersom kontakt har oppstått, vask området med rikelige mengder vann og oppsøk medisinsk hjelp.
f) Hold batteripakken ren og tørr.
g) Tørk batteripakkekontaktene med en ren, tørr klut hvis de blir skitne.
h) Batteripakken må lades før bruk. Bruk denne instruksjonen og korrekt ladeprosedyre.
i) Ikke ha batteripakken til ladning når den ikke er i bruk.
j) Etter en lang lagringsperiode kan det være nødvendig å lade og utlade batteripakken flere ganger for å oppnå maksimal ytelse.
k) Bruk kun batterilader spesifisert av Kress. Bruk ikke andre ladere enn de som er levert for bruk med utstyret.
I) Tikke bruk batteripakker som ikke er beregnet for bruk sammen med utstyret.
m) Hold batteripakken utenfor barns rekkevidde.
n) Ta vare på den originale bruksanvisningen for fremtidig bruk.
o) Ta ut batteriene fra utstyret når det ikke er i bruk.
p) Kvitt deg med produktet på forsvarlig måte.
q) Ikke bland batterier av forskjellig produksjon, kapasitet, størrelse eller type i enheten.
r) Hold batteriet unna mikrobølger og høyt trykk.

a) Bruk av denne enheten er underlagt følgende to betingelser:

(1) Denne enheten kan ikke forårsake skadelig interferens, og

(2) denne enheten må akseptere all interferens som mottas, inkludert interferens som kan forårsake uønsket drift.

b) Forsiktig: Endringer eller modifikasjoner av denne enheten som ikke er uttrykkelig godkjent av parten som er ansvarlig for samsvar, kan ugyldiggjøre brukerens rett til å bruke utstyret.

c) MERK: Dette utstyret genererer, bruker og kan utstråle radiofrekvensenergi, og hvis det ikke installeres og brukes i samsvar med instruksjonene, kan det forårsake skadelig interferens for radiokommunikasjon. Det er imidlertid ingen garanti for at interferens ikke vil oppstå i en bestemt installasjon. Hvis dette utstyret forårsaker skadelig interferens for radio- eller TV-mottak, noe som kan fastslås ved å slå utstyret av og på, oppfordres brukeren til å prøve å korrigere interferensen med ett eller flere av følgende tiltak:

- Reorienter eller flytt mottakerantennen.

- ∅k avstanden mellom utstyret og mottakeren.

- Koble utstyret til en stikkontakt på en annen krets enn den mottakeren er koblet til.

- Konsulter forhandleren eller en erfaren radio/TV-tekniker for å få hjelp.

TA VARE PÅ DISSE INSTRUKSJONENE

For Batteriverktøy

Den anbefalte omgivelsestemperaturområdet for utlading er -20 °C\~45 °C.

Anbefalt omgivelsestemperatur for ladesystemet under lading er 5 °C\~40 °C.

DETALJER ANGÅENDE SIKKER AVHENDING AV BRUKTE BATTERIER:

Ved slutten av apparatets levetid må du fjerne batteripakken forsiktig før du avhender apparatet. Ikke kast batterier eller kast dem i vanlig søppelbøtte. Ikke kast heller batteriet sammen med maskinen. Fjern den brukte batteripakken fra apparatet og kast den på nærmeste eller mest praktiske dedikerte gjenvinningsstasjon. Ta kontakt med din lokale miljøvernavdeling hvis du er i tvil. Batterier kan komme inn i vannkretsløpet hvis de blir kastet feil, noe som kan være skadelig for økosystemet. Kast ikke avfallbatterier som usortert kommunalt avfall.

Påminnelse om lav temperaturbruk

For å garantere optimal ytelse og opprettholde levetiden til batterisystemet, må du sørge for at batteriet har normal romtemperatur før du starter arbeidet under kalde forhold.

SYMBOLER

	For å redusere risikoen for personskade, må brukeren lese instruksjonsveiledningen.
	ADVARSEL
	Bruk alltid to hender på kjedesagen.
	Vær forsiktig med tilbakeslag av motorsagen og unngå kontakt med spissen.
	Bruk vernehansker.
	Bruk vernesko
	Passende øre-, øye- og hodebeskyttelse må brukes
	Bruk verneutstyr/tøy
	Bruk armbeskyttelse
	Bruk sikkerhetssele
	Bruk beskyttelsesutstyr for rullesport
Li-lon	Litium-ion-batteri. Dette produktet er merket med symbolet “samlet separat” med alle batteripakker og batteripakker. Du kan deretter resirkulere eller fjerne den for å redusere påvirkningen på miljøet. Batteripakken inneholder skadelige stoffer som kan være skadelige for miljøet og menneskers helse.
	Ikke brenn
	Batt Hvis det ikke håndteres riktig, kan batteriet komme inn i vannsyklusen, noe som kan forårsake skade på økosystemet. Ikke kast brukte batterier som usortert kommunalt avfall.
	Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.
	Miljøvennlig avhending Gamle elektriske apparater må ikke avhendes sammen med restavfallet, men må avhendes separat. Avhending på felles innsamlingssted via privatpersoner er gratis. Eieren av gamle apparater er ansvarlige for å bringe apparatene til disse innsamlingsstedene eller til lignende innsamlingssteder. Med denne lille egeninnsatsen bidrar du til resirkulering av verdifulle råvarer og behandling av giftige stoffer.
	Symbolet på emballasjen er bare for Frankrike.
	Unlock
	Lock

MONTERING OG BRUK

Merk: Les nøye gjennom instruksjonsboka før du bruker verktøyet.

MONTERING

1. Fjerne transportringen. Monter kjedet på drivkjedehjulet, slik at de to tappene for skinneplassering på skinneputen passer inn i kilesporet til åpningen på skinnen. Sørg for at kjedestrammingshullet passer på kjedespenningstappen. (Se Fig. A2).

MERK: Bruk kun originale Kress-kjeder eller kjeder som er anbefalt for sverdet. Sørg for at kjedet er montert i riktig kjøreretning.

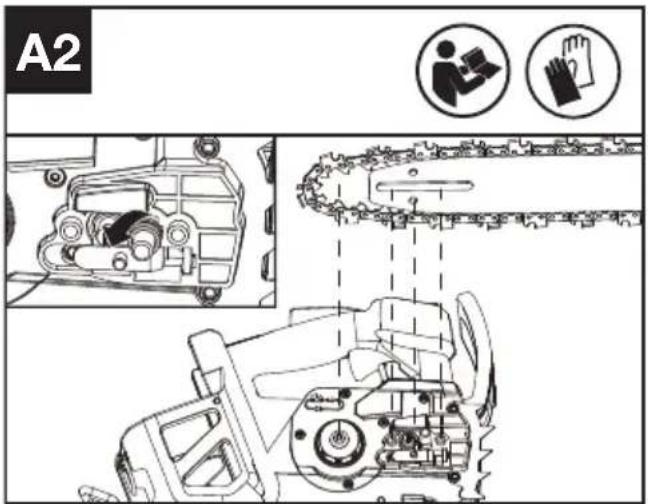

A2 A2

1. Kontroller at drivleddene er helt på plass i drivhjulet (Se figur A3), unngå kjedeknekk som vist i fig. A4. Hvis en knekk oppstår, løft opp sagkjede på sverd rett foran knekken og dra

strekk sagkjede ut.

MERK: Kjedet skal rotere under trykk og være uten knekk.

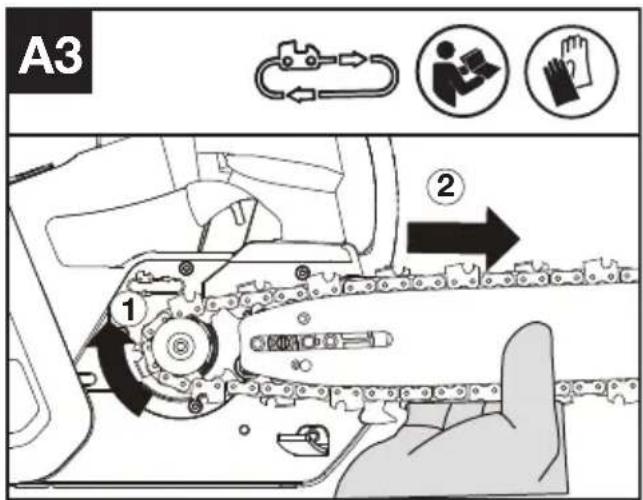

A3 ① ②

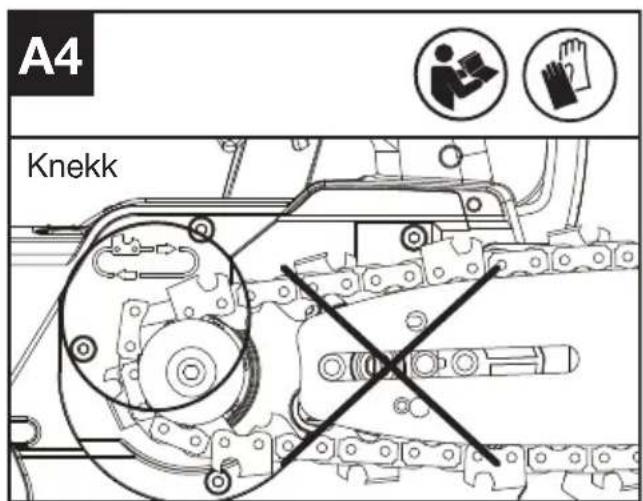

A4 Knekk

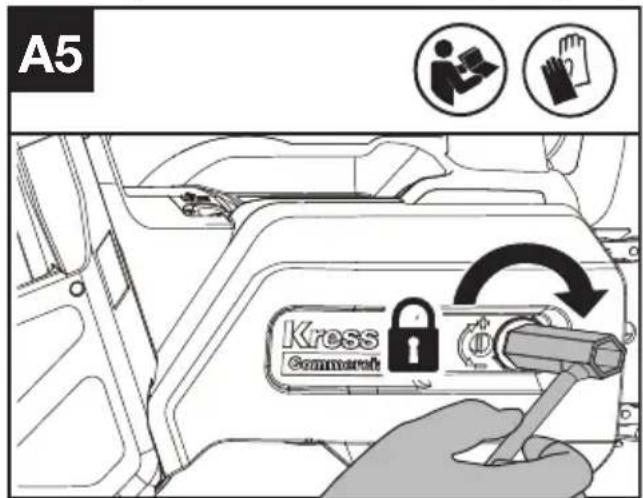

1. Monter drivdekselet og stram det ved å vri sekskantmutrene med klokken til det er litt stramt (Dreiemoment: 7\~7.5 Nm). (Se Fig. A5)

ADVARSEL: Laderen og batteripakken er spesifikt laget for å brukes sammen. Ikke bruk andre batteripakker eller ladere. La aldri metallgjenstander komme inn i laderen eller batteripakken. Dette kan føre til en elektrisk feil som kan være farlig.

Etter lading setter du batteripakken inn i batteriporten. Et enkelt trykk og forsiktig press er tilstrekkelig frem til det høres et klikk.

B HOTOM 60

Trekk i utløserknappen for batteripakken til batteripakken kommer ut og fjern batteripakken fra verktøyet etter bruk.

MERK: Når du tar ut batteripakken, må du holde den godt fast for å unngå at den faller ned og skader deg.

C ① ②

ADVARSEL

D © !

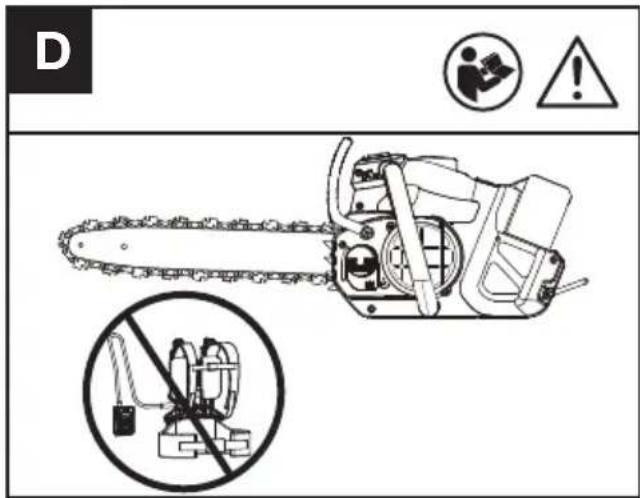

Det anbefales å ikke bruke motorsagen med batterisele av hensyn til sikkerheten for deg selv. Sjekk batteripakken før du bruker det trådløse verktøyet. Bruk kun batteripakken som er oppført i tilbehørsdelen.

Smøring

ADVARSEL: Motorsagen er ikke fylt med olje. Det er nødvendig å fylle på olje før bruk. Ta ut batteripakken før du fyller oljetanken.

MERK: Kjedets levetid og skjærekapasitet avhenger av optimal smøring.

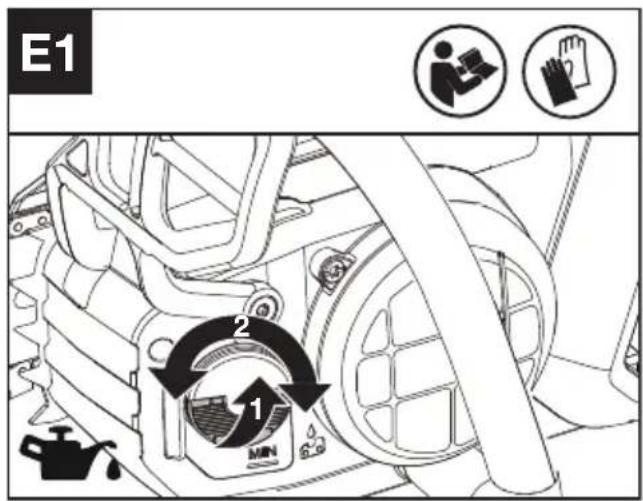

Fylle oljetanken (Se Fig. E1)

1. Bruk dedikert kjedeolje.
2. Pass på at ikke smuss eller rusk kommer inn i oljetanken

ADVARSEL: Ikke bruk spillolje, noe som kan skade deg og miljøet. Spillolje forårsaker også skade på oljepumpen, et og sagkjedet.

Bruk av ikke-godkjent olje ugyldiggjør garantien. Utilstrekkelig smøring kan føre til skader på sagkjedet og alvorlige personskader eller død for brukeren.

Det er viktig å bruke smøremiddel for sverd og kjede (ikke bilolje), som er formulert for å

yte over et bredt temperaturområde og uten behov for fortynning. Den er tilgjengelig på utsalgsstedet der du kjøpte denne sagen eller hos din lokale jernvarehandel.

Rådfør deg med forhandleren når du skal velge kjedeolje.

Ikke svelg noen form for sverdolje. Ved svelging må lege umiddelbart kontaktes. Oppbevares utilgjengelig for barn. Oppbevares unna varme eller åpen ild.

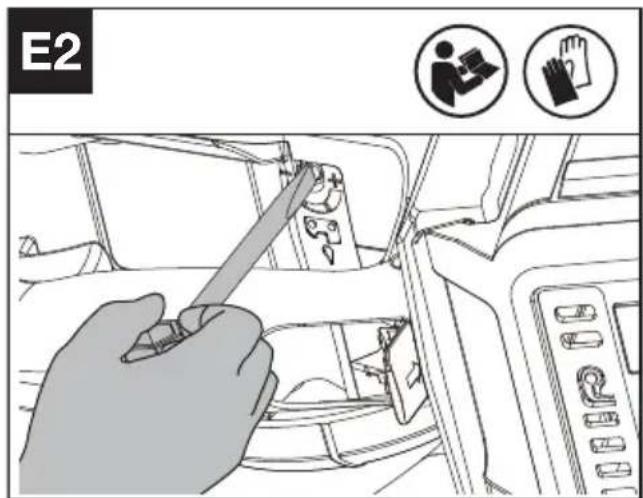

Det er mulig, som vist i fig. 2, å justere oljepumpevolumet med en skiftenøkkel.

E2

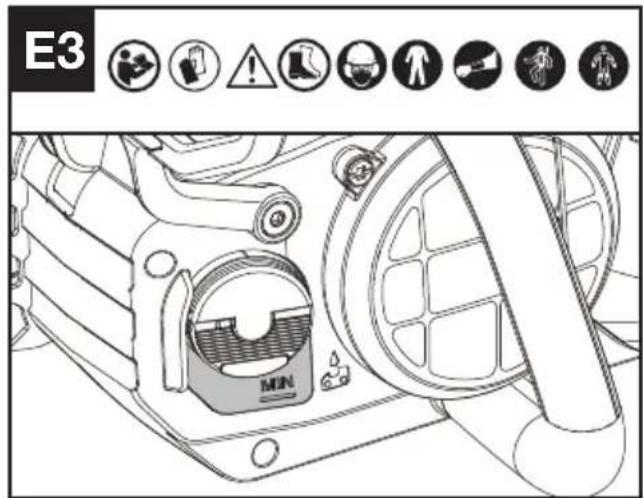

Kontroller oljenivåindikator før arbeidet påbegynnes og med jevne mellomrom i løpet av arbeidet (Se Fig. E3)

MERK: Driftstiden for skjæring med full oljetank avhenger av det aktuelle materialet som skjæres. Normalt tilsvarer den faktiske klippetiden brukstiden for én batteripakke.

E3 MIN

Sjekke funksjonen og komponentene

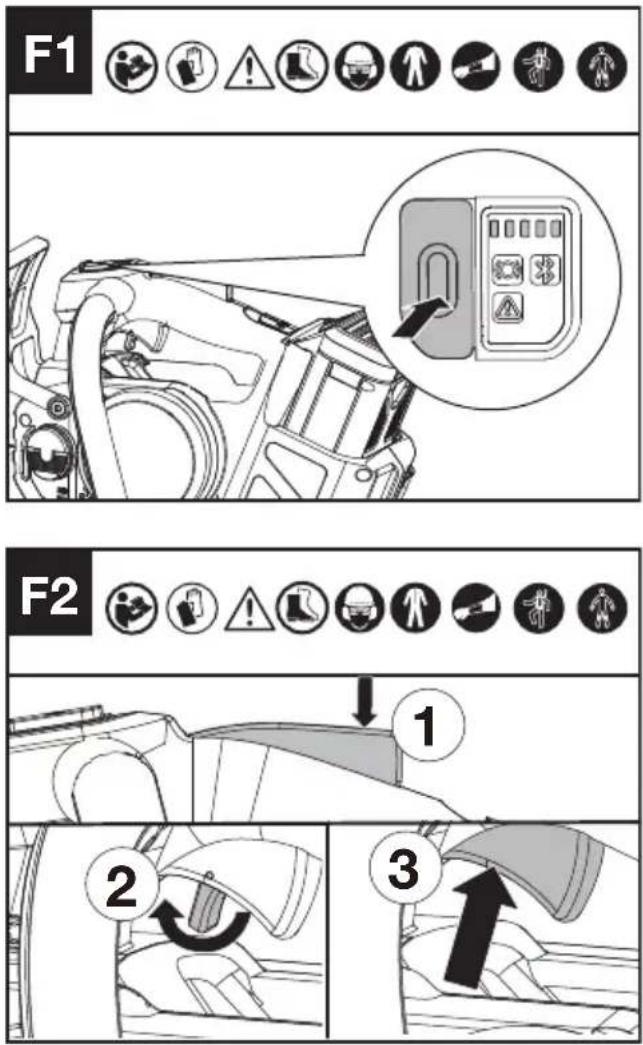

Sjekke kontrollene

Slå på av/på-bryteren, trykk på avstengningsknappen, skyv spaken for sikkerhetssperre fremover og trykk deretter inn og hold inne gassbryteren for å starte maskinen. (Se Fig. F1, F2)

Stopp sagen ved å slippe gassbryteren, spaken for

sikkerhetssperre og avstengningsknappen.

Maskinen stopper etter en kort forsinkelse. Hvis maskinen fortsetter å skjære, må du fjerne batteriet og kontakte serviceagenten.

F1 F2 1 2 3

Sjekke displayet

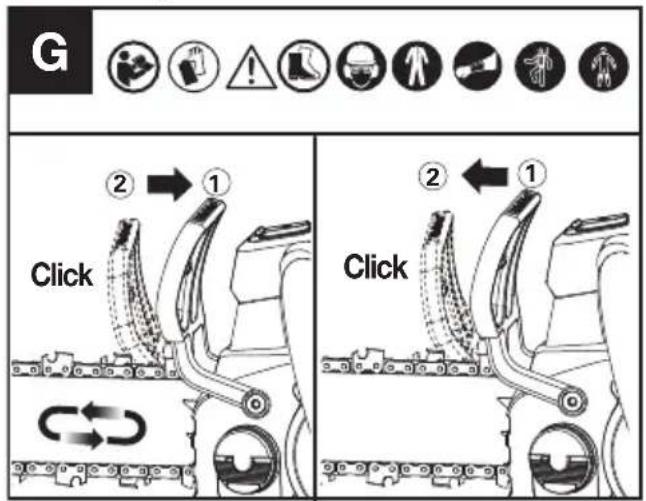

Kjedebremsen er en sikkerhetsmekanisme som aktiveres via den fremre håndbeskyttelsen när tilbakeslag oppstår. Kjedet stopper umiddelbart. Følgende funksjonssjekk skal utføres med jevne mellomrom. Trekk håndbeskyttelsen mot brukeren (posisjon ①) for å deaktivere kjedebremsen.

For å aktivere kjedebremsen, skyv den fremre håndbeskyttelsen fremover (posisjon ②) *.

Hvis bremsen er aktivert, tennes indikatoren for kjedebremsstatus.

MERK:

batteri, må du kontrollere om kjedebremsen er i riktig posisjon (posisjon ①).

1. *Når kjedebremsen er aktivert, skal sagkjedet stoppe umiddelbart. Hvis sagkjedet ikke stopper eller tar tid å bremse ned, må du slutte å bruke motorsagen og kontakte serviceagenten.

Kontroll av smøreapparatet

Riktig funksjon av smøreapparatet kan kontrolleres ved å kjøre motorsagen og peke spissen av sverdet mot et stykke papp eller papir på bakken. Hvis det utvikles et økende oljemønster på pappen, fungerer smøreapparatet som tiltenkt. Hvis det ikke er noe oljemønster til tross for full oljetank, må du kontakte Kress-kundeservice eller et godkjent Kress-serviceverksted.

MERK: Det kan ta en lengre periode (1 minutt +) før pumpen fylles når den er ny eller etter at sagen ikke har vært i bruk på en lengre periode.

Sjekk for å forvisse deg om at alle delene er korrekt festet og ikke er defekte eller mangler.

ARBEID MED KJEDESAGEN

(1) Sett batteripakken inn i maskinen.
(2) Sørg for at delen av kubben som skal kuttes ikke ligger på bakken. Hvis stokken du skjærer ligger på bakken, må du ikke skjære helt gjennom og la kjedet komme i kontakt med jorda. Plasser stokken annerledes for det endelige skillekuttet.

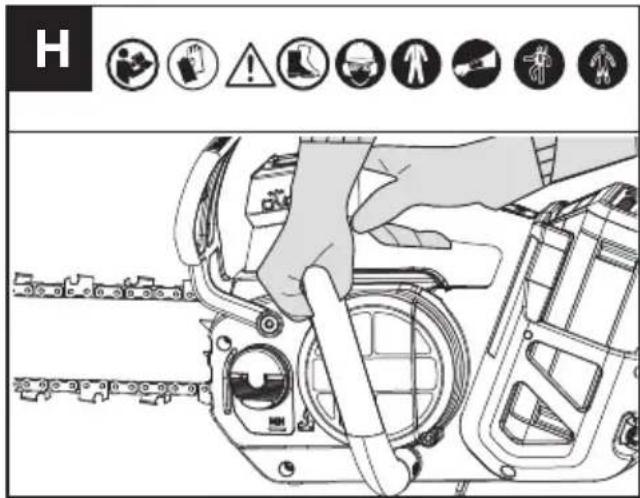

(3) Bruk begge hendene til å holde sagen. Bruk alltid venstre hånd til å holde i håndtaket foran og høyre hånd til å holde topphåndtaket. Bruk et fast grep. Tommel og fingre må omslutte saghåndtakene. (Se Fig. H)

H

(4) Når du er klar til å lage et snitt, må du se avsnittet SJEKKE KONTROLLENE. Sørg for at sagen går i full hastighet før du begynner å lage et snitt.
(5) Før sagen ved å bruke lett trykk med venstre underarm og ikke bruk for mye kraft på sagen. La sagen gjøre jobben sin. Motoren vil overbelastes og kan brenne ut. Det vil gjøre jobben bedre og tryggere med den hastigheten den ble designet for.
(6) Fjern sagen fra et snitt mens sagen går i full hastighet. Stopp sagen. Sørg för at kjedet har stoppet för du setter sagen ned.
(7) ADVARSEL: Stå ikke rett under en gren som skal skjæres. Hold skuelystne på god avstand. Bruk ikke verktøyet i nærheten av kabel-, strøm- eller telefonledninger. Hold en avstand på 3m (10 fot) til alle elektriske strømførende kabler.

Sikkerhetsinnretninger for tilbakeslag på denne sagen

Denne sagen har et lav-tilbakeslagskjede og en styrestang med redusert tilbakeslag. Begge innretningene reduserer sjansen for tilbakeslag. Imidlertid kan tilbakeslag fremdeles skje med denne sagen.

Følgende steg vil redusere risikoen for tilbakeslag.

• Bruk begge hender til å gripe sagen når sagen kjører. Bruk fast grep. Tommel og fingre må gripe rundt saghåndtakene.
• Ha alle sikkerhetsinnretninger på plass på sagen. Sørg for at de fungerer korrekt.
• Ha godt fotfeste og balanse til alle tider.
• Stå litt til venstre for sagen. Dette hindrer kroppen din fra å være i direkte linje med kjedet.
• Ikke la ledeskinnens nesetupp berøre noe när kjedet beveger seg.
• Forsøk aldri å skjære gjennom to grener samtidig. Skjær bare en gren om gangen.
• Ikke begrav styrestangens nese eller prøv på styrtekutt (bore inn i tre med styrestangens nese). Denne typen kutting er kun for godt opplærte fagfolk.

• Vær oppmerksom på forflytning av tre eller andre krefter som kan klemme kjedet.

• Bruk ekstrem forsiktighet når du går inn i et tidligere kutt.

• Bruk kun kjedet med lavt tilbakeslag og ledeskinnen som ble levert med denne motorsagen eller anbefales som erstatning.
• Bruk aldri et slovt eller løst kjede. Hold kjedet skarpt med korrekt spenning.

SLIK BRUKER DU SAGEN TRYGT

1. Bruk motorsagen kun när du står støtt på bakken.
2. kjedet må ha full hastighet før det kommer i kontakt med treverket.
3. Bruk fellingsspiker til å sikre sagen på treverket før du begynner å skjære.
4. Bruk om nødvendig fellingsspiker som et løftepunkt mens du skjærer. (Se Fig. I)

ADVARSEL: Unngå tilbakeslag. Tilbakeslag kan resultere i alvorlig skade eller død. Se Tilbakeslag, for å unngå risiko for tilbakeslag. FORSIKTIG: Søk profesjonell hjelp hvis du står overfor tilstander du ikke kan håndtere.

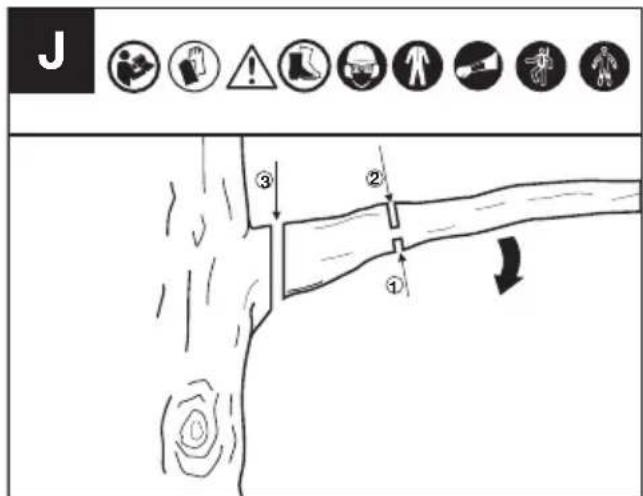

Trimming av et tre er prosessen med å kutte grener av et levende tre. Pass på at du står støtt. Følg retningslinjene under for å trimme et tre.

1. Gjør det første kuttet på undersiden av grenen. Bruk toppen av ledeskinnen til å utføre dette snittet. (Se Fig. J)

J ③ ② ①

1. Gjør det andre snittet fra oversiden på grenen. Fortsett inntil grenen er skåret av.
2. Gjør det tredje kuttet så nær stammen som mulig, slik at den gjenværende stubben kuttes helt av. Bruk undersiden av ledeskinnen for å lage dette snittet.

KUTTE GRENER UNDER SPENNING (SE FIG. K)

ADVARSEL: Vær ekstremt forsiktig når du skjærer av en gren som er under spenning.

Vær oppmerksom på treverket kan slå tilbake. Når spenningen i treverket utløses, kan grenen slå tilbake og treffe operatøren og forårsake alvorlig personskade eller død.

Begynn alltid med et spenningslettende snitt (1) på grenens trykkside (A), og gjør deretter et knekksnitt (2) på siden som står i spenn (B).

Hvis sverdet/kjedet kommer i klem, slår du av maskinen, aktiverer kjedebremsen og tar ut batteriet for å fjerne sagen fra grenen, og pass på at grenen ikke plutselig knekker eller løsner.

K ② B A ①

A: kompresjonssiden
B: spenningssiden

VEDLIKEHOLD

ADVARSEL:Bruk kraftige hansker når du utfører vedlikehold eller service på dette verktøyet. Slå av maskinen og fjern ripakken før du gjennomfører justeringer, se eller vedlikehold.

Inspiser sagkjedet før og etter hver bruk.

Sjekk sagen nøye for skader som kan påvirke operatorsikkerheten eller bruken av sagen. Se etter ødelagte eller skadede deler. Bruk ikke motorsagen hvis skade påvirker sikkerheten eller bruken. Få skaden reparert av et autorisert servicesenter.

Vedlikehold motorsagen med forsiktighet.

• Kontroller at av/på-bryteren, avstengningsknappen og spak for sikkerhetssperre fungerer som de skal.

• Hold kjedet skarpt, rent og smurt for bedre og sikrere ytelse.

• Hold håndtakene tørre, rene og fri for olje og fett.

• Rengjør kjedebremsen og kontroller den med jevne mellomrom for å sikre at den fungerer på en sikker måte.
• Kontroller kjedefangeren med jevne mellomrom for å være sikker på at den ikke er skadet.
• Hold alle skruer og muttere stramme.
• Bruk kun identiske reservedeler under service.

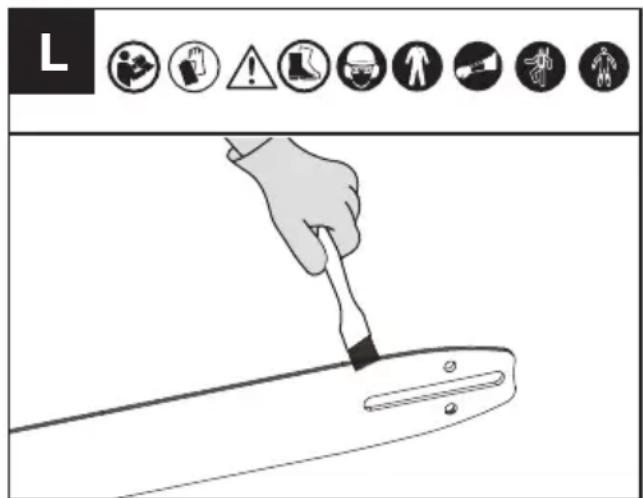

Slik rengjør du sverdskinnene (Se Fig. L)

Sverdskinnene som bærer kjedet, bør rengjøres før verktøyet legges til oppbevaring, eller hvis sverdet eller kjedet ser ut til å være tilsmusset.

Skinnene bør rengjøres hver gang kjedet tas av.

1. Fjern drivdekselet og skinnen og kjedet. (Se avsnitt MONTERING)

2. Bruk en stålbørste, skrutrekker eller lignende passende verktøy til å fjerne rester fra skinnene på stangen.

3. Sørg for å rengjøre oljekanaler grundig

L

Fjern alt sagflis fra sverdet og tannhjulshullet.

Bruk en flatfil til å gjenopprette kvadratiske kanter og sider når skinnetoppen er ujevn.

Fil skinnekanter og sidevinkel

Slitt spor Korrekt spor

Skift ut sverdet når sporet er slitt, sverdet er bøyd eller sprukket, eller når skinnene blir for varme eller grater. Ved behov for utskifting må du kun bruke det sverdet som er angitt for din sag i bruksanvisningen eller på merket på motorsagen.

MERK: Det er ikke nødvendig å fjerne kjedet eller stangen ved smøring av kjedehjulet.

1. Rengjør stangen og kjedehjulet.
2. Bruk en fettpresse og før spissen på pressen inn i smørehullet og sprøyt inn fett til det vises

1. For å rotere kjedehjulet frigjøres kjedestopperen, og kjedet dras for hånd til den usmurte siden av kjedehullet er innrettet med smørehullet. Gjenta smøreprosedyren.

ADVARSEL: Kontroller kjedespenningen ofte under drift, og stram når kjedet løsner rundt sverdet. Kontroller den siste kjedespenningen hver gang du bytter batteripakken.

Oppretthold alltid riktig kjedespenning. Et sagkjede med feil spenning kan løsne fra sagen og forårsake alvorlige personskader eller dødsfall.

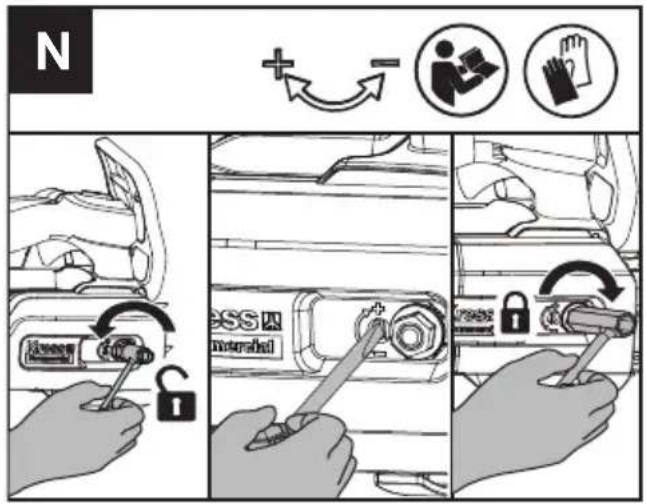

1. Løsne mutrene på føringsdekselet med en skiftenøkkel.
2. Løft enden på sverdet for å eliminere eventuelt spill og vri strammeskruen med en skiftenøkkel med klokken. Stram til strammeskruen til kjedet har riktig spenning og fortsatt kan bevege seg lett.
3. Stram mutteren på drivdekselet med en skiftenøkkel til den er stram.
4. Dobbeltsjekk spenningen satt av kjedestrammeskruen. Riktig spenning i kjedet er oppnådd när kjedet kan løftes omtrent halvparten av drivleddsdybden fra sverdet på midten.

MERK: Kjedet strekker seg mens du skjærer og mister riktig spenning. Når kjedet blir løst, skal du skru sekskantmutteren helt av eller skru den tre fulle omdreininger mot klokken. Stram deretter kjedet og stram sekskantmutteren for å tilbakestille kjedespenningen igjen korrekt ved å gjenta trinn 1-4 ovenfor.

MERK: Kjedet er riktig strammet når det kan løftes ut av sagsverdet og drivleddene er innenfor sporet på sagsverdet.

Hold kjedet skarpt. Sagen din vil kutte raskere og tryggere. Et sløvt kjede vil medføre overdreven slitasje på kjedehjul, styrestang og motor. Hvis du må tvinge kjedet inn i treet, og kutting kun lager sagmugg med få store biter, er kjedet sløvt.

MERK: Kontroller sverdet før du sliper kjedet på nytt. Et utslitt og skadet sverd er ikke sikkert. Et utslitt og skadet sverd vi skade kjedet. Det vil også gjøre skjæringen vanskeligere.

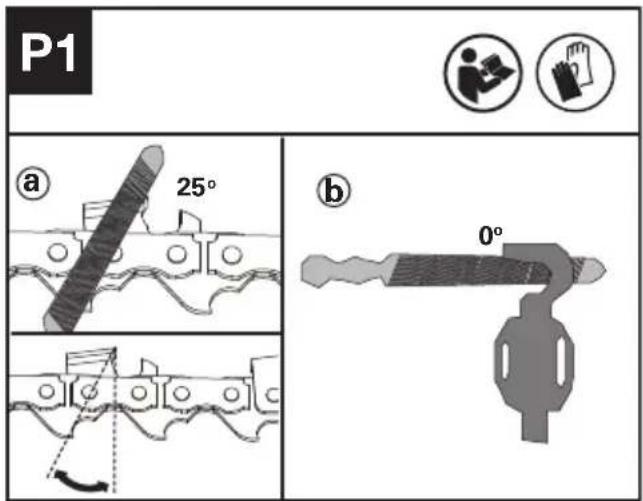

Vær oppmerksom på følgende trinn før sliping: (Se Fig. P1)

P1 a 25° b 0°

a : Filingsvinkel; b : filposisjon.

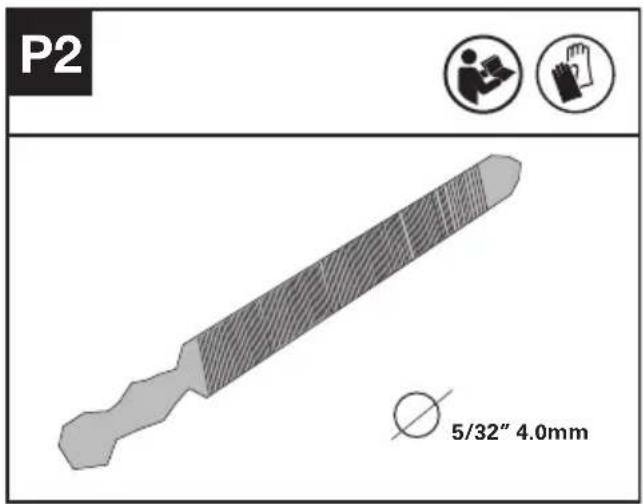

1. Klargjør en rund fil for å kvesse kutteren. (Se Fig. P2).

MERK: Klem skinnen godt fast i en skrustikke før du sliper kjedet. Pass på at kjedet ikke «napper» og kan bevege seg fritt på skinnen. Kontroller at kjedet er skikkelig strammet. (Se avsnittet «Kjedespenning»)

1. Slip kutterne med fil fra innsiden av skjæretennene mot utsiden av kjedet. (Se Fig. P3)

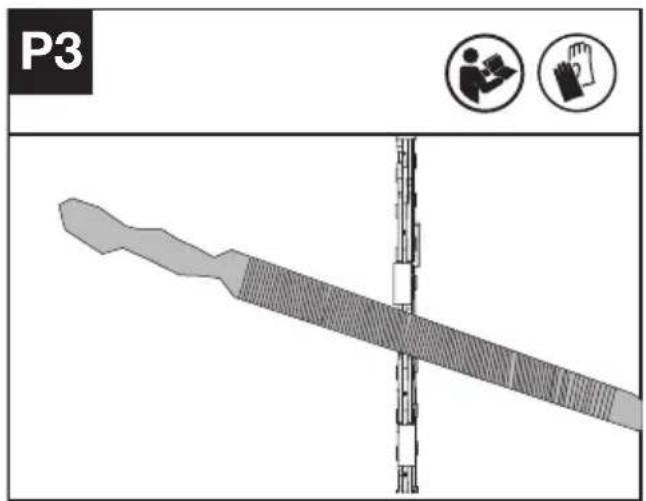

P3

1. Fil alle kutterne på den ene siden av skinnen.
2. Snu motorsagen og fil alle kutterne på motsatt side.
3. Sørg for at lengden på alle skjæretennene er like. For å sikre effektiv, sikker og jevn skjæring, files dybdemålerens høyde til 0,65 mm (0,025"). Pass på at forkanten på dybdemåleren er avrundet. (Se Fig. P4)

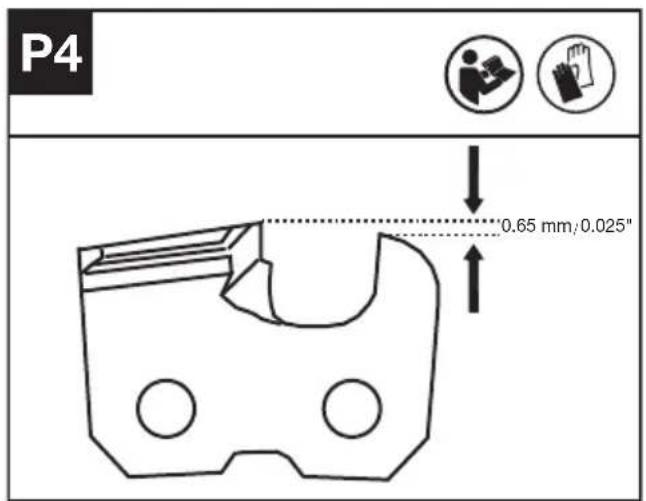

P4 0.65 mm/0.025"

KONTROLL OG VEDLIKEHOLD AV KJEDEHJUL

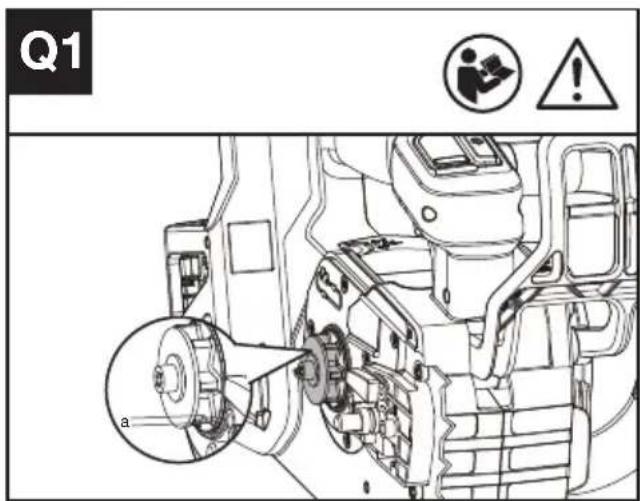

1. Kontroller om slitasjemerkene er dypere enn a=0,5 mm (0,020") som vist i fig. Q1, i så fall bør kjedehjulet skiftes ut. (Se Fig. Q1)

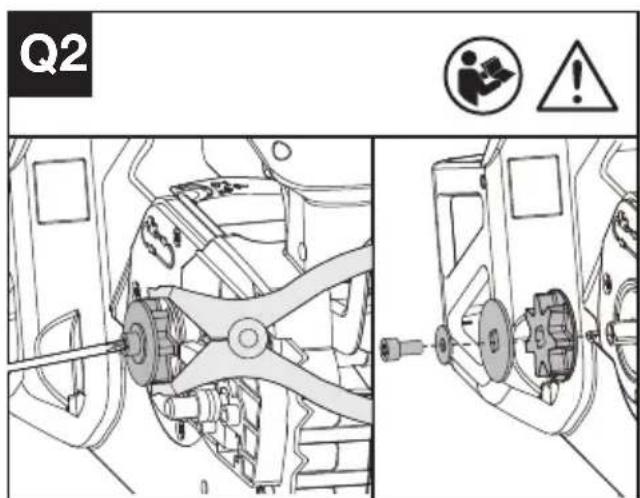

2. Når du bytter kjedehjul må du kontrollere kjedehjulet med en tang og bruke en skrutrekker til å løsne mutteren og sette den på plass. (Se Fig. Q2)

Q1 a

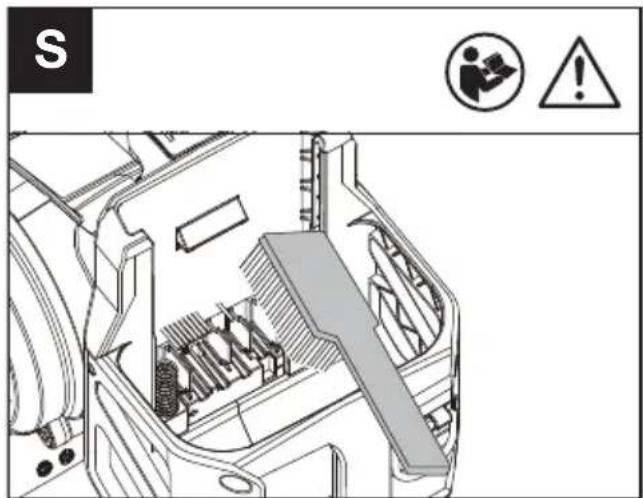

Rengjør batteriholderen med en myk børste. Bruk ikke en stålbørste for å rengjøre holderen.

S © 1987

OPPBEVARING

1. Fjern batteripakken fra motorsagen før lagring.
2. Oppbevar motorsagen og batteriet på et tört og sikkert sted som er utilgjengelig for barn og andre uvedkommende. Oppbevar motorsagen med sliren på plass

Fjern kutteredskapen hvis den ikke skal brukes på lang tid..

1. Oppbevar batteriet kun innenfor et temperaturområde mellom 5 °C (41 °F) og 25 °C (77 °F). La for eksempel ikke batteriet ligge i bilen om sommeren.
2. Etter at maskinen og batteriet er blitt våte i regn under drift, anbefales det at de tørkes før lagring eller lading. Hvis maskinen ikke kan slås på, ta ut batteriet og sett det inn igjen.

BLUETOOTH-TILKOBLING

Se VEILEDNING FOR NEDLASTING OG TILKOBLING AV APP

FEILS∅KING ALARM

Varsellampeindikatoren lyser hvis det oppdages en feil på sagen.

Se FEILS∅KINGSTABELL og APP for detaljert informasjon.

MERK: Det anbefales å koble sagen til APP for å kontrollere spesifikke problemer.

FEILS∅KING

Følgende tabell viser problemstillinger og handlinger du kan utføre hvis maskinen ikke fungerer normalt. Hvis dette ikke identifiserer og retter opp problemet, kontakt din forhandlerservice.

ADVARSEL: Slå av maskinen og fjern batteriet før feilsøking.

Symptomer	Mulig årsak Utbedring
Blinkende rødt lys	Maskinen har feil under drift	Lad opp og bytt batteri, og start deretter på nytt. Kontakt serviceagent hvis den fortsatt ikke virker.
Blinkende gult lys	Unormal drift	Start maskinen på nytt. Trykk på avstengningknappen, skyv spaken for sikkerhetssperre fremover og trykk deretter inn og hold inne gassbryteren for å starte maskinen.
	Defekt gassutløser.	Kontakt serviceagenten.
	Kjedet/ kjedesverdet overopphetet	La batteriet kjøle seg ned litt, og start deretter på nytt.
	Kjedet er for stramt	Juster kjedespenningen.
	Ingen olje i oljetanken	Etterfyll olje.
	Kjedehjul defekt.	Skift ut kjedehjul.
	Sverd og kjede sitter fast i fremmedlegemer	Start maskinen på nytt etter å ha fjernet fremmedlegemer.
	Inntakhetten er blokkert	Rengjør inntakhetten og start maskinen på nytt.
	Batteripakken er ikke varm nok	Plasser batteripakken i et miljø med passende temperatur en stund for å vente til temperaturen har stabilisert seg, og start den deretter på nytt.

Batteripakken er defekt.

Skift ut batteripakken.

TEKNISKE DATA

Typebetegnelse KC320 KC320.X (320 – betegnelse på maskiner, representant for batteridrevet motorsag for tre pleie)

	KC320 KC320.X **
Merkespenning 60 V Max. *** =
Sverdlengde 35 cm
Kjedehastighet 24 m/s
Påfyllingsmengde oljebeholder	180 ml
Kjededeling	.325" LP
Kjedemåler 1.1 mm
Beskyttelsesgrad IPX5
Maskinvekt (Med tom oljetank; uten batteri, eller sverd og sagkjede)	2.5 kg

** X = 1-999, A-Z, M1-M9 er kun for forskjellige kunder, det er ingen sikkerhetsrelaterte endringer mellom disse modellene.

*** Spenning målt uten arbeidsbyrde. Innledende batterispenning när maksimalt 60 volt. Nominell spenning er 54 volt.

FORESLÅTTE BATTERIER OG LADERE

Batteri Amp Lader Amperage
KAC800 4	Ah KAC8	40	30 A

Vi anbefaler at du kjøper tilbehøret fra den samme forhandleren som solgte deg verktøyet. Se tilbehøremballasjen for mer informasjon. Din forhandler kan hjelpe deg og gi råd.

KOMBINASJONER AV KUTTEREDSKAPER

Kutteredskap

KAC303-12"/30cm .043"/1.1mm .325"LP sagkjede

KAC334-12"/30cm .043"/1.1mm .325"LPsverd

KAC300-14"/35cm .043"/1.1mm .325"LP sagkjede

KAC330-14"/35cm .043"/1.1mm .325"LP sverd

KAC301-16"/40cm .043"/1.1mm .325"LP sagkjede

KAC331-16"/40cm .043"/1.1mm .325"LP sverd

TEKNISKE DATA FOR BATTERIPAKKE (VALGFRITT)

Frekvensbånd for Bluetooth	2400-2483.5 MHz
Maksimal overført kraft for Bluetooth	8 dBm

ST∅YINFORMASJON

Belastning lydtrykk	L_pA = 92.07 dB(A) K_pA = 1.66 dB(A)
Belastning lydeffekt	L_wA = 100.07 dB(A) K_wA = 1.66 dB(A)
Bruk hørselsvern.

VIBRASJONSINFORMASJON

Totale vibrasjonsverdier (triax vektorsum) fastsatt i henhold til EN 62841.
Vibrasjonsutslippsverdi	a_h < 2.5 m/s^2
	UsikkerhetK=1.5 m/s ^2

Den oppgitte totale vibrasjonsverdien og den oppgitte støyutslippsverdien er målt i henhold til en standard testmetode og kan brukes for sammenligning av et verktøy med et annet. Den oppgitte totale vibrasjonsverdien og den oppgitte støyutslippsverdien kan også brukes i en innledende eksponeringsvurdering.

ADVARSEL: Vibrasjons- og støynivå under faktisk bruk av verktøyet kan avvike

fra oppgitt verdi, avhengig av hvordan verktøyet brukes og hvilken type materiale det brukes på, se følgende eksempler og andre variasjoner for bruk av verktøyet:

Hvordan verktøyet brukes og hvilke materialer som kappes eller bores.

Verktøyet er i god stand og godt vedlikeholdt. Bruk av riktig tilbehør for verktøyet, og sørge for at det er skarpt og i god stand.

Hvor stramt grepet på håndtakene er, og om det brukes antivibrasjonstilbehør. Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hånd-arm vibrasjonssyndrom, hvis det ikke brukes riktig.

ADVARSEL: For å være nøyaktig, bør også et overslag over eksponeringsnivå under faktiske bruksforhold også tas med i betraktning i alle deler av driftssyklusen, slik som när verktöyet er skrudd av og när det går på tomgang, men ikke faktisk gjør jobben. Dette kan redusere eksponeringsnivået betraktelig over hele arbeidsperioden.

Minimere eksponeringsrisiko for vibrasjon og støy. Bruk ALLTID skarpe meisler, driller og blad. Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (de det er hensiktsmessig).

Invester i tilbehør for demping av vibrasjon og støy hvis verktøyet skal brukes regelmessig.

Planlegg arbeidstimeplanen din slik at du sprer bruk av høyvibrasjonsverktøy utover flere dager.

MILJ∅VERNTILTAK

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall.

Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

SAMSVARSERKLÆRING

VI,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

På vegne av Positec erklær at produktet

Beskrivelse Batteridrevet motorsag for tre pleie

Type KC320; KC320.X (320 – betegnelse på maskiner, representant for batteridrevet motorsag for tre pleie)

Funksjon Beskjæring og felling av stående trekrone utført av en opplært operatør

Serienummer Det finnes på merkeskiltet

Den notifiserte gruppen involvert

Navn: Intertek Deutschland GmbH (Den notifiserte gruppen involvert 0905)

- Tilpassningsbedømmelse Utført ifølge vedlegg V

- Erklært Garantert Lydkraftnivå 102 dB(A)

Standardene samsvarer med:

EN 62841-1, EN 62841-4-1, EN ISO 11681-2, EN

ISO 3744, EN IEC 55014-1, EN IEC 55014-2, EN IEC 63000

Personen som er autorisert til å utarbeide den tekniske filen,

Navn Marcel Filz

Visesjefsingeniør, Testing og Sertifisering

Autorisert til å utstede samsvarserklæringen på vegne av produsenten

Positec Technology (China) Co., Ltd

Overholder følgende forskrift og direktiver:

(EU) 2023/1542, 2011/65/EU & (EU) 2015/863

Standardene samsvarer med,

EN 62133-2, EN IEC 63000

Personen som er autorisert til å utarbeide den tekniske filen,

Navn Marcel Filz

Visesjefsingeniør, Testing og Sertifisering

Autorisert til å utstede samsvarserklæringen på vegne av produsenten

Positec Technology (China) Co., Ltd

Påfyllning av oljetank (Se Fig. E1)
