BRUGSANVISNING KC320.9 KRESS

Produktsikkerhed 325

Tak, fordi du købte dette Kress Commercial-produkt. Vi har specialiseret os i at udvikle produkter af høj kvalitet, der dækker dine krav til din plæne og din have.

Kress-mærket står for service af førsteklasses kvalitet. Bed din lokale forhandler eller vores kundeserviceteam om hjælp, hvis du har spørgsmål om eller problemer med produktet i dets levetid.

Vi er overbeviste om, at du vil nyde at bruge dit Kress-produkt i de kommende år.

FORESKREVET ANVENDELSE

Denne kædesav er designet til brug for professionelle gartnere til beskæring af grene og trætoppe i trækronerne. Kædesaven er ikke beregnet til træfældning eller opskæring af fældede træer.

DK

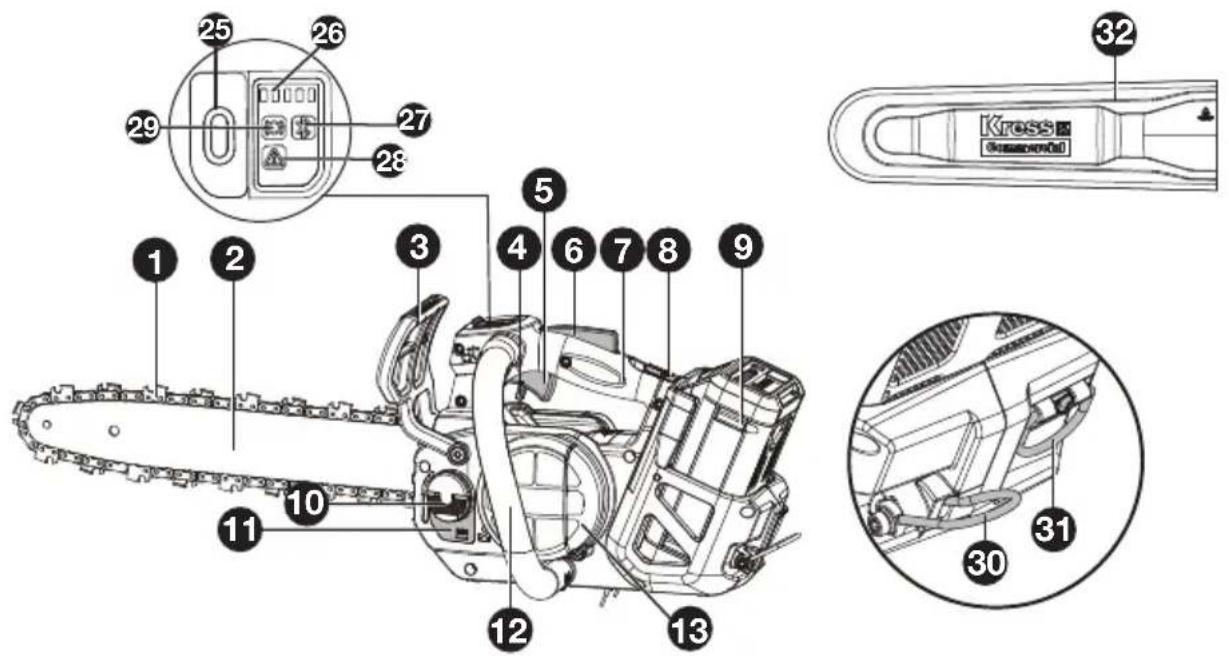

1. Savekæde 12. Fronthåndtag 23. Kædefanger

2. Sværd 13. Luftindsugningsfilter 24. Barkstød

3. Håndtag til kædebremse 14 Sekskantmøtrik 25. Start-stop-kontakt

4. Sikkerhedsknap til gashåndtag 15. Skrue til kædestramning 26. Indikator for batteriniveau

5. Gashåndtag 16. Drevdæksel 27.

6. Dødemandsknap 17. Skruenøgle 28. Indikator for advarsel

7. Topgreb 18. Retningssymbol for kæden 29. Indikator for kædebremse

8. Udløserknap til batteri 19. Kædehjul 30. Bælteclips

9. Batteripakke* 20. Stift til kædestramning 31. Krog til reb

10. Olietankdæksel 21. Styredupper til sværd 32. Hylster

11. Oliestandsvindue 22. Transportring

* Illustreret eller beskrevet tilbehør er kun delvis indeholdt i leverancen.

ORIGINAL BRUGSANVISNING PRODUKTSIKKERHED GENERELLE ADVARSLER I FORBINDELSE MED MASKINVÆRKT∅J

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som

følger med el-værktøjet. /

tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/ elleralvorlige personskader. Gem alle advarsler og instruktioner for fremtidig reference.

Udtrykket "elværktøj" i nedenstående advarsler henviser til dit eldrevne (med ledning) eller batteridrevne (uden ledning) værktøj.

1) ARBEJDSOMRÅDE

a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede arbejdsområder kan forårsage personskade.

b) Anvend ikke elværktøj i eksplosive atmosfærer, f.eks. i nærheden af brændbare væsker, gasser eller støv. Elværktøj frembringer gnister, der kan antænde støv eller dampe.

c) Hold børn og tilskuere på afstand, når elværktøjet bruges. Hvis du bliver distraheret, kan du miste kontrollen over værktøjet.

2) ELSIKKERHED

a) Elværktøjets stik skal svare til stikkontakten. Du må ikke ændre stikket på nogen måde. Brug ikke adapterstik til elværktøj med jordforbindelse. Hvis du bruger uændrede stik og stikkontakter, der passer til stikkene, mindskes risikoen for elektrisk stød.

b) Undgå at røre ved overflader med jordforbindelse, f.eks. rør, radiatorer, komfurer og køleskabe. Risikoen for elektrisk stød øges, hvis din krop får jordforbindelse.

c) Brug ikke elværktøj i våde eller fugtige omgivelser. Hvis der trænger vand ind i elværktøjet, øges risikoen for elektrisk stød.

c1)Brug ikke maskinen i regnvejr eller fugtige omgivelser. Vand, der trænger ind i maskinen, kan øge risikoen for elektrisk stød eller fejl, der kan resultere i personskade. Hvis maskinen bliver våd i under brug, skal maskinen og batteriet tørres, inden de lægges til opbevaring eller oplades. Fjern batteriet, og genindsæt det, hvis maskinen ikke kan starte. Hold batteriforbindelsen fri for snavs, og rengør med en blød og tør børste eller klud.

d) Undgå at udsætte ledningen for overlast. Bær ikke værktøjet i ledningen, og træk ikke i ledningen, når du tager stikket ud af stikkontakten. Hold ledningen væk fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller filtrede ledninger øger risikoen for elektrisk stød.

e) Brug altid forlængerledninger til udendørs brug, når du anvender værktøjet udendørs. Risikoen for elektrisk stød mindskes, hvis forlængerledningen er egnet til udendørs brug.

f) Hvis det elektriske værktøj anvendes i fugtige omgivelser, skal der ubetinget anvendes en strømforsyning, der er beskyttet mod reststrøm. Det mindsker risikoen for elektriske stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, hold altid øje med værktøjet, og brug din sunde fornuft ved brug af elværktøjet. Brug ikke elværktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. Et øjebliks koncentrationssvigt ved brug af elværktøj kan medføre alvorlig personskade.

b) Brug beskyttelsesudstyr. Brug altid sikkerhedsbriller. Sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn mindsker risikoen for personskade.

c) Undgå at starte utilsigtet. Kontroller, at kontakten står i stillingen OFF, inden udstyret tilsluttes en strømkilde og/eller batteripakke, samles op eller transporteres. Hvis du bærer elværktøj med fingeren på afbryderen eller sætter stikket i stikkontakten, mens afbryderen er tændt, er der risiko for ulykker.

d) Fjern justeringsnøgler og lignende fra elværktøjet, før du tænder det. Justeringsnøgler, der sidder på elværktøjets roterende dele, kan resultere i personskade.

e) Undgå at række for langt. Sørg for at have et godt fodfæste og underlag. Det giver bedre kontrol over elværktøjet i uventede situationer.

f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Hold hår, tøj og handsker på afstand af de bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget af de bevægelige dele.

g) Hvis værktøjet leveres med støvpose og adapter til støvudsugning, skal du kontrollere, at delene er tilsluttet korrekt. Disse enheder mindsker risikoen for skader på grund af støv.

h) Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.

4) BRUG OG VEDLIGEHOLDELSE AF ELVÆRKT∅J
a) Undlad at presse elværktøjet. Brug det korrekte elværktøj til opgaven. Du opnår en bedre og mere sikker drift, hvis du anvender det korrekte elværktøj ved den anbefalede hastighed.
b) Undlad at bruge elværktøjet, hvis afbryderen ikke slår værktøjet til og fra. Elværktøj, der ikke kan kontrolleres ved hjælp af afbryderen, er farligt og skal repareres.
c) Træk stikket på værktøjet ud fra strømkilden og/eller batteripakken, inden der foretages justeringer, udskiftning af dele eller opbevaring af værktøjet. Disse forholdsregler mindsker risikoen for utilsigtet start af elværktøjet.
d) Opbevar elværktøj utilgængelig for børn, og lad aldrig personer, der ikke er fortrolige med elværktøjet eller disse anvisninger, bruge elværktøjet. Elværktøj er farligt, hvis det bruges forkert.
e) Vedligehold elværktøjet. Kontrollér, om de bevægelige dele er korrekt justeret eller går tungt, om dele er gået i stykker og enhver anden tilstand, som kan påvirke elværktøjets funktion. Hvis elværktøjet er beskadiget, skal det repareres inden brug. Mange ulykker forårsages af dårligt vedligeholdt elværktøj.
f) Hold værktøjet skarpt og rent. Korrekt vedligeholdt elværktøj med skarpe klinger sætter sig ikke fast og er nemmere at kontrollere.
g) Brug elværktøjet, tilbehøret og eventuelle bits i henhold til disse anvisninger og på en passende måde for den pågældende type elværktøj. Tag altid højde for arbejdsomgivelserne og den forhåndenværende opgave. Hvis elværktøjet bruges til andre opgaver end den, det er beregnet til, kan det medføre farlige situationer.
h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.
5) BRUG OG ANVENDELSE AF BATTERIVÆRKT∅J
a) Oplad kun med den oplader, der er angivet af producenten. En oplader, der passer til en type batterienhed kan forårsage risiko for brand, hvis den bruges sammen med en anden batterienhed.
b) Brug kun de el-værktøjer, der er specifikt angivet til batterienhederne. Brug af andre batterienheder kan udgøre en risiko for skade og brand.
c) Når batterienheden ikke bruges, skal du holde den væk fra andre metalgenstande som f.eks. papirclips, mønter, nøgler, søm, skruer eller andre mindre metalgenstande,

der kan skabe forbindelse mellem en klemme til en anden. Kortslutning af batteriklemmer kan forårsage brandsår eller brand.

d) Ved forkert brug kan der sprøjte væske ud af batteriet; undgå kontakt. Hvis der sker kontakt ved et uheld, skal du straks skylle med vand. Hvis der kommer væske i øjnene, skal du også søge lægehjælp. Væske, der sprøjtes ud fra batteriet, kan medføre irritation eller forbrænding.
e) Brug ikke akkuer eller værktøj, som er beskadiget eller modificeret. Beskadigede eller modificerede akkuer kan opføre sig uforudsigeligt og forårsage brand, eksplosion eller fare for personskade.
f) Akkuer eller værktøj må ikke udsættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130 °C kan medføre eksplosion.
g) Følg alle instruktioner for opladning. Akkuen må ikke oplades ved temperaturer uden for det område, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan medføre skader på akkuen og forøge brandfaren.
6) SERVICE
a) Service på elværktøjet skal udføres af en autoriseret reparatør ved hjælp af originale reservedele. Dette sikrer, at elværktøjet er sikkert at bruge.
b) Beskadigede akkuer må aldrig repareres. Reparation af akkuer må kun udføres af producenten eller autoriserede reparatører.

1) GENERELLE SIKKERHEDSADVARSLER FOR KÆDESAV TIL TRÆPLEJE

a) Kædesaven er af en speciel type, der er designet specielt til træpleje. Den må kun anvendes af en uddannet bruger, der bruger et omhyggeligt designet, sikkert arbejdssystem, og den er kun beregnet til træpleje under disse definerede betingelser. Den bruges til beskæring og nedtagning af stående trækroner.
b) ADVARSEL — DENNE KÆDESAV ER KUN BEREGNET TIL TRÆPLEJE UDF∅RT AF UDDANNEDE BRUGERE. BRUG UDEN TILSTRÆKKELIG UDDANNELSE KAN MEDF∅RE ALVORLIGE SKADER
c) Hold alle dele af kroppen væk fra kædesaven, når kædesaven er i drift. Inden du starter kædesaven, skal du sørge for, at kæden ikke er i kontakt med noget. Et øjebliks uopmærksomhed under brug af kædesaven kan medføre, at kæden får fat i dit tøj eller din

krop.

d) Hold altid kædesaven med din højre hånd på det øverste håndtag og din venstre hånd på det forreste håndtag. At holde kædesaven med en omvendt håndstilling øger risikoen for personskade og bør aldrig gøres.

e) Hold kun kædesaven i isolerede grebsflader, da kæden kan komme i kontakt med skjulte ledninger. Kæder, der kommer i kontakt med en strømførende ledning, kan gøre eksponerede metaldele af kædesaven strømførende, hvilket kan give brugeren elektrisk stød.

f Bær beskyttelsesbrilleYderligere beskyttelsesudstyr til hørelse, hoved, hænder, ben og fødder anbefales. Tilstrækkelig beskyttelsesbeklædning vil mindske risikoen for personskade fra flyvende materiale eller utilsigtet kontakt med kæden.

g) Sørg for at have et godt fodfæste, og betjen kun kædesaven, når du står på et fast, sikkert underlag. Glatte eller ustabile overflader kan medføre tab af balance eller kontrol over kædesaven.

h) Når du skærer en gren, der er under spænding, skal du være opmærksom på, at grenen kan springe tilbage. Når spændingen i grenen frigøres, kan den fjedrende gren ramme brugeren og/eller slå kædesaven ud af kontrol.

i) Vær ekstremt forsigtig, når du beskærer buske og unge træer. De slanke grene kan fange kæden og blive slynget mod dig eller få dig ud af balance.

j) Bær kædesaven i det forreste håndtag med kædesaven slukket og væk fra din krop. Når du transporterer eller opbevarer kædesaven, skal du altid montere hylsteret på sværdet. Korrekt håndtering af kædesaven vil reducere risikoen for utilsigtet kontakt med den roterende kæde.

k) Rengør og vedligehold kædesaven inden opbevaring.

I) Følg instruktionerne for smøring, kædestramning og udskiftning af sværdet og kæden. Forkert strammet eller smurt kæde kan enten medføre brud på kæden eller øge risikoen for tilbageslag.

m) Sav kun i træ. Brug ikke kædesaven til andre formål end tilsigtet. Brug af kædesaven til andre formål end tilsigtet kan medføre farlige situationer.

n) Denne kædesav er ikke beregnet til at fælde træer. Brug af kædesaven til andre formål end tilsigtet kan medføre alvorlig personskade på brugeren eller tilskuere.

o) Følg alle instruktioner, når der fjernes fastsiddende materiale, samt ved opbevaring og vedligeholdelse af kædesaven. Sørg for, at afbryderen er slukket, og batteripakken er fjernet. Utilsigtet start af kædesaven under fjernelse af fastsiddende materiale eller vedligeholdelse kan medføre alvorlig personskade.

p) Følg alle anvisninger, når der fjernes

fastsiddende materiale samt ved opbevaring og vedligeholdelse af kædesaven. Sørg for, at afbryderen og sikkerhedsknappen ikke er aktiveret. Uventet start af kædesaven under fjernelse af fastsiddende materiale eller vedligeholdelse kan medføre alvorlig personskade.

q) Det anbefales at få kæden slebet og vedligeholdt hos et autoriseret serviceværksted.
r) Efterse kædesaven før brug, og hvis den har været udsat for slag eller har været tabt, for at identificere eventuelle skader eller defekter.
s) Brug ikke kædesaven, hvis du er træt, syg eller påvirket af alkohol eller andre stoffer.
t) Brug øjenværn (visir eller briller), hoved-, hånd-, ben- og fodbeskyttelse samt skridsikkert fodtøj, när du bruger kædesaven.
u) Hold tilskuere og dyr på en sikker afstand på mindst 15 m under brug.
v) Batteriet skal oplades ved en temperatur på 5 °C til 40 °C.
w Udsæt ikke kædesaven eller batteriet for ekstreme temperaturer.
x) Genopladelige batterier skal tages ud af kædesaven, før de oplades.
y) Forskellige typer af batterier eller nye og brugte batterier må ikke blandes.
z) Udtjente batterier skal tages ud af kædesaven og bortskaffes sikkert.
(a) Hvis kædesaven skal opbevares i en længere periode, skal batterierne tages ud.
(b) Brug ikke ikke-genopladelige batterier i stedet for genopladelige batterier.
(c) Brug ikke ændrede eller beskadigede batterier.
(d) ADVARSEL: Må kun bruges sammen med batteriopladeren KAC840 eller andre batteriopladere, der er angivet i brugsanvisningen.

a) Brugere, der arbejder i højden med reb og sele og bruger en kædesav til træpleje, bør aldrig arbejde alene. En fodmand, der er uddannet i passende nødprocedurer, bør være til stede for at assistere.
b) Brugeren skal være trænet i generelle sikre klatre- og arbejdspositionsteknikker og skal være korrekt udstyret med faldsikring, reb, stropper, karabiner og andet udstyr til at opretholde sikre og trygge arbejdspositioner både for sig selv og kædesaven.

Klargøring af kædesaven til brug Kædesaven skal kontrolleres, smøres, startes og opvarmes af fodmanden og derefter slukkes, før den sendes op til brugeren i træet.

Kædesaven skal monteres med en passende strop til fastgørelse til operatørens sele (se figur A.1).

faldsikringen. Disse kan være ved midtpunktet (foran eller bagpå) eller på siderne. Hvor det er muligt, skal kædesaven fastgøres til midtpunktet bagpå for at holde den fri af klatreliner og for at støtte dens vægt centralt ned langs brugerens rygsøjle. Se figur A.2.

DK

Figur A.1 — Eksempel på fastgørelse af træplejekædesav til brugerens faldsikring.

a) Sørg for at spænde stroppen fast omkring fastgørelsespunktet på bagsiden af kædesaven.
b) Sørg for passende karabiner for at tillade indirekte (dvs. via stroppen) og direkte fastgørelse (dvs. ved fastgørelsespunktet på kædesaven) af kædesaven til brugerens faldsikring.
c) Sørg for, at kædesaven er forsvarligt fastgjort, når den sendes op til brugeren.
d) Sørg for, at kædesaven er fastgjort til faldsikringen, før den frakobles fra hejseanordningen.
e) Muligheden for at fastgøre kædesaven direkte til faldsikringen reducerer risikoen for skader på udstyr, når man bevæger sig rundt om træet. Kædesaven skal altid være slukket, når den er direkte fastgjort til faldsikringen.
f) Kædesaven må kun fastgøres til de anbefalede fastgørelsespunkter på

Figur A.2 — Eksempel på fastgørelse af træplejekædesav til midtpunktet bagpå på faldsikringen

g) Når brugeren flytter kædesaven fra et fastgørelsespunkt til et andet, bør han sikre sig, at den er fastgjort på det nye punkt, før den frigøres fra det forrige fastgørelsespunkt.

Brug af kædesaven i træet

A. Analyse af ulykker

En analyse af ulykker med disse kædesave under træpleje viser, at hovedårsagen er uhensigtsmæssig brug af kædesaven med én hånd. I langt de õeste ulykker undlader brugerne at antage en sikker arbejdsstilling, der tillader dem at holde ved begge håndtag på kædesaven, hvilket resulterer i en øget risiko for skader på grund af

— manglende fast greb om kædesaven, i tilfælde af tilbageslag

— manglende kontrol over kædesaven, så den

er mere tilbøjelig til at komme i kontakt med klatreliner og brugerens krop (især venstre hånd og arm), og

- tab af kontrol på grund af en usikker arbejdsstilling og efterfølgende kontakt med kædesaven (uventet bevægelse under brug af kædesaven).

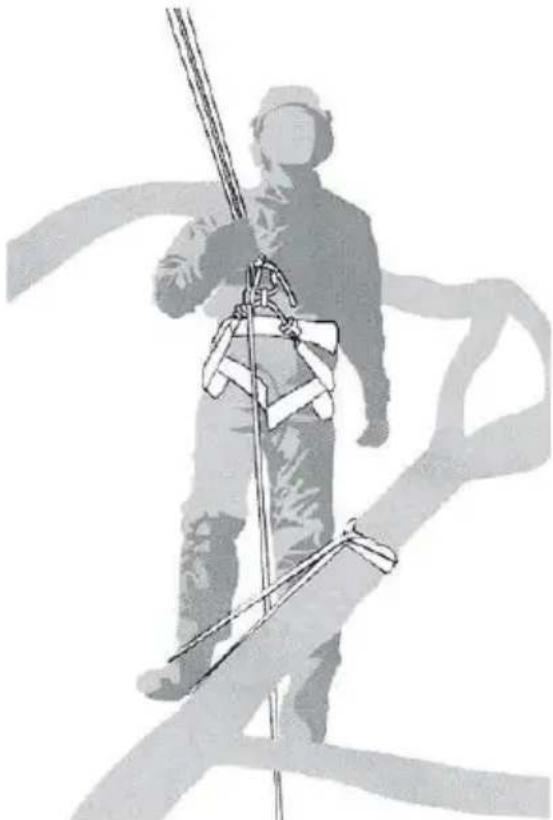

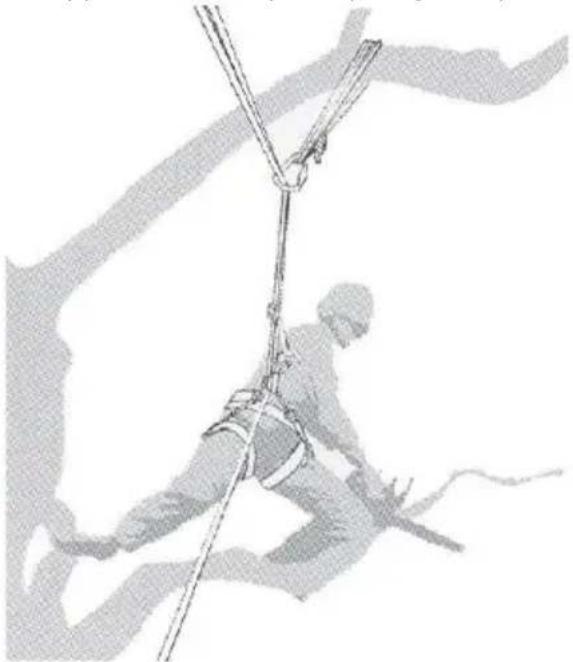

B. Sikring af arbejdspositionen til tohåndsbrug For at kædesaven kan holdes med begge hænder bør brugeren som tommelfingerregel sørge for at antage en sikker arbejdsstilling, hvor kæde saven betjenes ved

— hoftehøjde, når der skæres vandrette snit, og — solar-plexus-højde, når der skæres lodrette snit. Hvis brugeren arbejder tæt på lodrette stammer med lav sideværts kraft på arbejdsstillingen, kan et sikkert fodfæste være alt, hvad der kræves for at opretholde en sikker arbejdsstilling. Men når brugeren bevæger sig væk fra stammen, skal han træffe foranstaltninger for at fjerne eller modvirke stigende sideværts kræfter ved f.eks. at omdirigere hovedlinen via et supplerende ankerpunkt eller bruge en justerbar strop direkte fra faldsikringen til et supplerende ankerpunkt (se Figur A.3).

Man kan opnå en sikker fodposition på arbejdsstedet ved brug af en midlertidig fodslynge skabt af en endeløs slynge (se Figur A.4).

Figur A.4 — Eksempel på midlertidig fodslynge skabt af en endeløs slynge

C. Start af kædesaven i træet Når kædesaven startes i træet, bør brugeren

a) aktivere kædebremsen før start,
b) holde kædesaven enten til venstre eller til højre for kroppen ved start:
— på venstre side: hold kædesaven med venstre hånd på det forreste håndtag, og skub kædesaven væk fra kroppen, mens du holder skærestyringen på det øverste håndtag med højre hånd, eller
— på højre side: hold kædesaven med højre hånd på et af håndtagene, og skub kædesaven væk fra kroppen, mens du holder skærestyringen på det øverste håndtag i venstre hånd.
Brugeren bør altid kontrollere, at kædesaven har tilstrækkelig strøm på batteriet, før kritiske snit udføres.

D. Frigørelse af en fastklemt kædesav

Hvis kædesaven bliver fastklemmet under skæring, bør operatører

Hvis kædesaven bliver fastklemt under skæring, bør brugeren

a) slukke for kædesaven og fastgøre den sikkert indad mod træet (dvs. mod stammens side) i sporet eller til en separat værktøjsline,
b) trække kædesaven ud af sporet samtidig med, at grenen løftes efter behov, og
c) om nødvendigt bruge en håndsav eller en anden kædesav til at frigøre den fastklemte kædesav ved at foretage et snit mindst 30 cm væk fra den fastklemte kædesav.

Uanset om der bruges en håndsav eller en kædesav til at frigøre en fastklemt kædesav, bør frigørelsessnittene altid være udad (mod grenens spidser)

Tilbageslag kan optræde, hvis spidsen på

styreskinnen berører en genstand eller hvis træet bøjer sig og savkæden sætter sig fast i snittet.

En berøring med skinnespidsen kan i nogle tilfælde fore til en uforventet, bagudrettet reaktion, hvor styreskinnen slås opad og hen imod den person, der betjener saven.

Sætter savkæden sig fast i styreskinnens overkant, kan skinnen hurtigt støde tilbage i den retning, hvor brugeren befinder sig.

Hver enkelt af disse reaktioner kan medføre, at du taber kontrollen over saven og at du muligvis bliver alvorligt kvæstet. Stol ikke udelukkende på det sikkerhedsudstyr, der er monteret i kædesaven.

Som bruger af en kædesav bør du træffe forskellige foranstaltninger for at undgå uheld og kvæstelser.

Et tilbageslag skyldes forkert eller fejlagtig brug af el-værktøjet. Det kan forhindres ved at træffe egnede sikkerhedsforanstaltninger, der beskrives i det følgende:

a) Hold fast i saven med begge hænder, så tommelfinger og fingre omslutter kædesavens greb. Sørg for at stå sikkert og positionér armene på en sådan måde, at du kan modstå tilbageslagskræfter. Er egnede foranstaltninger truffet, kan brugeren beherske tilbageslagskræfterne. Slip aldrig kædesaven.
b) Undgå en anormal legemsposition og sav ikke over skulderhøjde. Derved undgås en utilsigtet berøring med skinnespidsen og en bedre kontrol af kædesaven muliggøres i uventede situationer.
c) Brug altid de af fabrikanten foreskrevede reserveskinner og savkæder. Forkerte reserveskinner og savkæder kan føre til ødelæggelse af kæden eller tilbageslag.

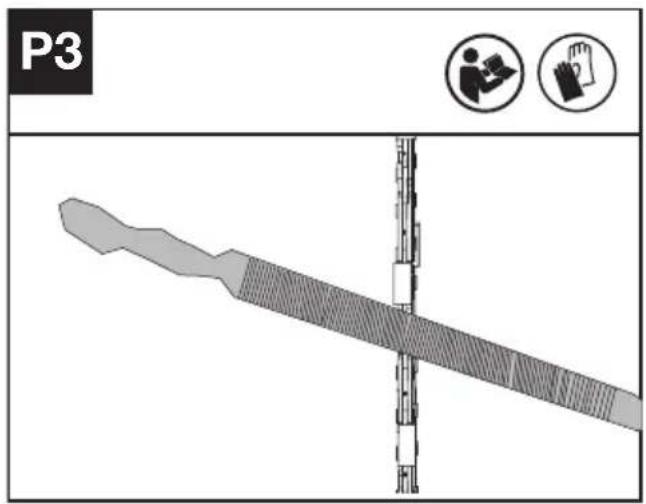

d) Overhold fabrikantens instrukser mht. slibning og vedligeholdelse af savkæden. For lave dybdebegrænsere øger tendensen til tilbageslag.

4) YDERLIGERE RISICI

Selv med den tilsigtede anvendelse af apparatet er der altid yderligere risici, som ikke kan forhindres. Ifølge apparatets type og konstruktion kan følgende potentielle farer opstå:

• Kontakt med sværdets uafskærmede savtænder (skæringsfarer)
  — Adgang til den roterende savkæde (skæringsfarer)
• Uforudset, pludselig bevægelse af styrestangen (skæringsfarer)

— Dele der slynges ud fra savkæden (skærings- / injektionsfarer)
— Dele af arbejdsstykket der slynges ud
— Hudkontakt med olien
— blokering af savkæden
— Høretab, hvis der ikke anvendes høreværn under arbejde

BATTERISIKKERHED SIKKERHEDSFORSKRIFTER TIL BATTERISÆT

a) Sekundærelementer eller batterisæt må ikke skilles ad, åbnes eller knuses.
b) Et batterisæt må ikke kortsluttes. Batterisæt må ikke opbevares lemfældigt i en kasse eller skuffe, hvor de kan kortslutte hinanden eller kortsluttes af ledende genstande.
Når batterisættet ikke er i brug, skal det holdes væk fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe en forbindelse fra en pol til en anden, Kortslutning af batteripoler kan medføre forbrændinger eller brand.
c) Batterisæt må ikke udsættes for varme eller ild. Må ikke opbevares i direkte sollys.
d) Batterisæt må ikke udsættes for mekaniske stød.
e) I tilfælde af at et batteri lækker, må væsken ikke komme i kontakt med huden eller øjne. Hvis der er sket kontakt, skal det berørte område vaskes med rigelige mængder vand, hvorefter der søges lægehjælp.
f) Opbevar batterisæt på et rent og tørt sted.
g) Aftør batterisættets poler med en tør klud, hvis de bliver snavsede.
h) Batterisæt skal oplades før anvendelsen. Anvend altid den korrekte oplader, og læs producentens anvisninger eller brugervejledning for, hvordan batterierne oplades korrekt.
i) Et batterisæt må ikke efterlades til opladning i længere tid, hvis det ikke anvendes.
j) Efter længere opbevaringsperioder kan det være nødvendigt at oplade eller aflade batterisættet flere gange for at op den optimale ydelse.
k) Genoplad kun med laderen specificeret af Kress. Anvend ingen anden oplader end den, der specifikt er beregnet til brug med udstyret.
I) Brug kun det korrekte batteri til udstyret.
m) Batterisættet skal opbevares utilgængeligt for børn.
n) Opbevar den originale produktlitteratur til fremtidig brug.
o) Batterisættet skal fjernes fra udstyret, när det ikke er i brug.
p) Bortskaffes på en miljørigtig måde.

q) Bland ikke batterier af forskellig fremstilling, kapacitet, størrelse eller type i enheden.
r) Hold batteriet væk fra mikrobølgeovne og højt tryk.
s) Advarsel! Brug ikke genopladelige batterier.

BRUGERVEJLEDNING - KRAV TIL TRÅDL∅ST PRODUKT

a) Brugen af denne enhed er underlagt følgende to betingelser:
(1) This device may not cause harmful interference, and
(2) denne enhed skal acceptere enhver modtaget interferens, inklusive interferens, der kan forårsage uønsket drift.
b) Forsigtig: Ændringer eller modifikationer af denne enhed, der ikke udtrykkeligt er accepteret af den part, der er ansvarlig for overholdelsen, kan ugyldiggøre brugerens ret til at bruge udstyret.
c) BEMÆRK: Dette udstyr genererer, bruger og kan udstråle radiofrekvensenergi og kan, hvis det ikke installeres og bruges i overensstemmelse med instruktionerne, forårsage skadelig interferens i radiokommunikation. Der er dog ingen garanti for, at interferens ikke vil forekomme i en bestemt installation. Hvis dette udstyr forårsager skadelig interferens på radio- eller tv-modtagelse, hvilket kan fastslås ved at slukke og tænde for udstyret, opfordres brugeren til at forsøge at rette op på interferensen ved hjælp af en eller flere af følgende foranstaltninger:
— Drej eller flyt modtagerantennen.
— ∅g afstanden mellem udstyret og modtageren.
— Tilslut udstyret til en stikkontakt på et andet kredsløb end det, som modtageren er tilsluttet.
— Henvend dig til en forhandler eller en erfaren radio-/tv-tekniker for assistance.

GEM DISSE INSTRUKTIONER

TIL BATTERIREDSKABER

Den anbefalede temperatur for afladning er -20 °C\~45 °C.

Det anbefalede omgivelsestemperaturområde for opladningssystemet under opladningen er 5 °C\~40 °C.

Oplysninger om sikker bortskaffelse af Brugte batterier:

Når apparatet er udtjent, skal du fjerne batteripakken, inden du bortskaffer apparatet. Bortskaf ikke batterier sammen med husholdningsaffaldet. Smid heller ikke batteriet væk sammen med maskinen. Fjern den brugte batteripakke fra

apparatet, og indlever den på din lokale genbrugsstation. Hvis du er i tvivl, kan du kontakte din kommune. Batterier kan påvirke grundvandet,

hvis de bortskaffes forkert, og det kan være farligt for økosystemet. Smid ikke udtjente batterier ud som usorteret husholdningsaffald.

Påmindelse om brug ved lav temperatur

For at sikre optimal ydelse og bevare dit batterisystems levetid skal du sørge for, at batteriet har stuetemperatur, før du begynder at arbejde i kolde omgivelser.

SYMBOLER

	For at undgå risikoen for personskader skal brugeren læse brugervejledningen.
	Advarsel
	Brug altid begge hænder ved betjening af kædesaven.
	Pas på tilbageslag fra motorsaven, og undgå kontakt med spidsen på sværdet.
	Bær beskyttelseshandsker.
	sikkerhedssko
	Bær egnet høreværn, øjenværn og hjelm
	Brug beskyttelsestøj
	Brug armbeskyttelse
	Brug faldsikring
	Brug beskyttelsesudstyr til rullesport

	Lithium-ion-batteri. Dette produkt er markeret med symbolet “samlet separat” med alle batteripakker og batteripakker. Genanvend derefter eller fjern det for at reducere påvirkningen på miljøet. Batteripakken indeholder skadelige stoffer, der kan være skadelige for miljøet og menneskers sundhed.
	Må ikke brændes.
	Hvis det ikke håndteres korrekt, kan batteriet muligvis komme ind i vandcyklussen, hvilket kan forårsage skade på økosystemet. Bortskaf ikke brugte batterier som usorteret kommunalt affald.
	Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.
	Miljøvenlig bortskaffelse. Udtjente elektriske apparater må ikke bortskaffes sammen med almindeligt affald, men skal bortskaffes separat. Afhændelse på godkendte genbrugsstationer er gratis. Ejeren af udtjente apparater er ansvarlige for at bringe dem til disse indsamlingssteder eller til lignende steder. Med denne personlige indsats bidrager du til genanvendelse af værdifulde råvarer og behandling af giftige stoffer.
	Symbolet på emballagen er kun for Frankrig.
	Lås
	Låse

MONTAGE OG BETJENINGS

Noter: Før du bruger dette værktøj, læs instruktionsbogen omhyggeligt.

MONTAGE

WARNING! Installer ikke batteriet, før den er helt samlet.

Brug altid handsker, när du håndterer med savekæden.

MONTERING AF SVÆRD OG SAVEKÆDE

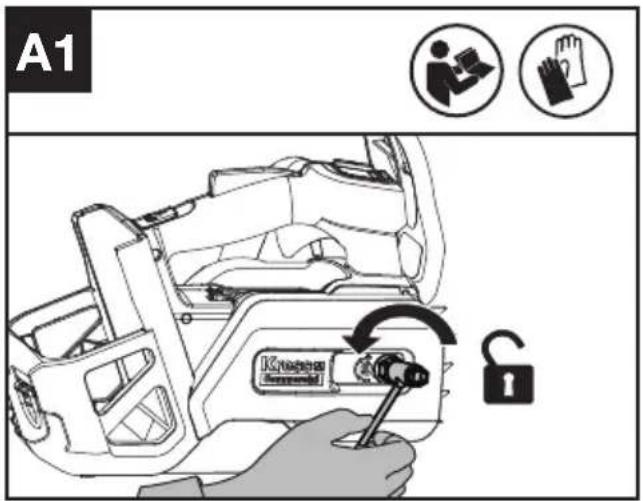

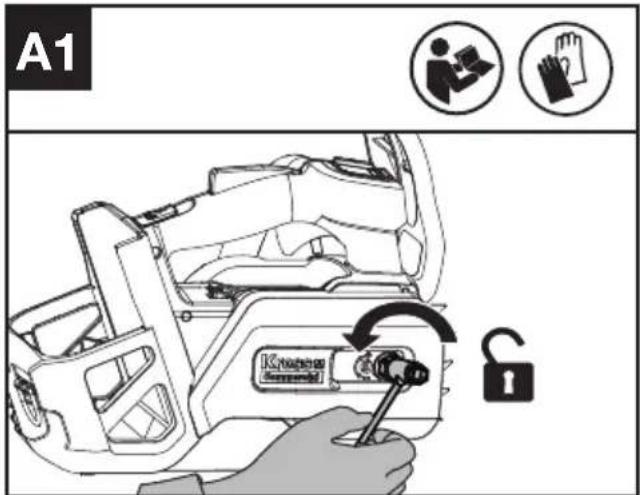

1. Afmonter drevdækslet (Se Fig. A1)

A1 Kuwaee S###nd Unkwn Unkwn

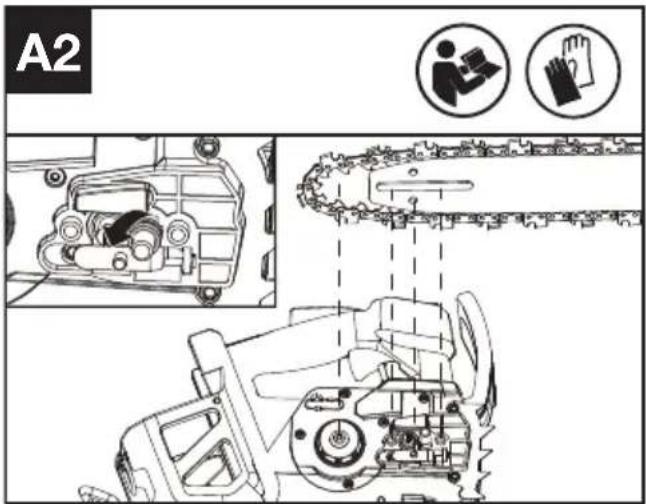

1. Afmonter transportringen. Læg kæden omkring kædehjulet, så de to styredupper til sværdet passer ind i udfræsningen på sværdet. Kontroller, at hullet til kædestramning passer på stiften til kædestramning. (Se fig. A2).

BEMÆRK: Brug kun originale kæder fra Kress eller kæder, som er anbefalet til sværdet. Sørg for, at kæden roterer i den rigtige retning.

A2

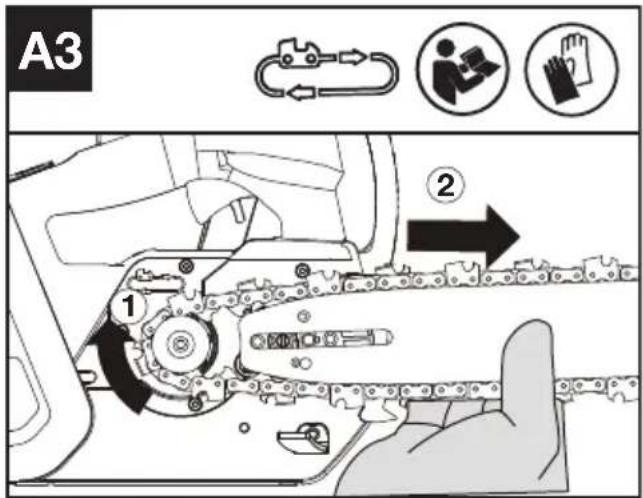

1. Kontrollér at alle savtænderne sidder korrekt fast på kæden. (Se Fig. A3), undgå et knæk (kink) som vist i Fig. A4. Hvis et knæk indtræffer,

loft da op i savekæde ved sværd, lige fremfor knækket og træk knækket væk.

BEMÆRK: Kæden skal rotere frit og være fri for knæk.

A3 ① ②

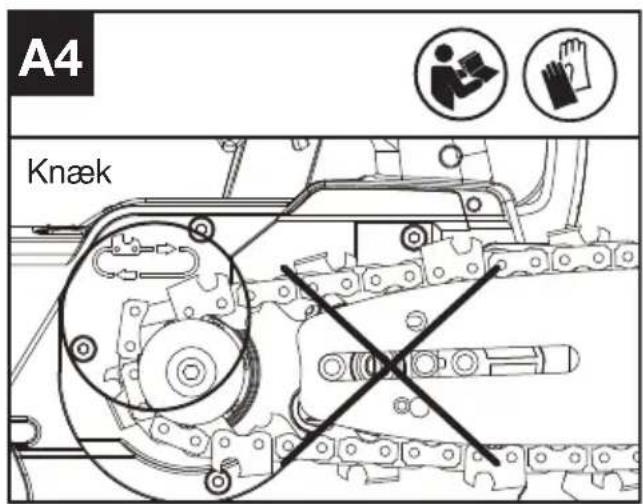

A4 Knæk

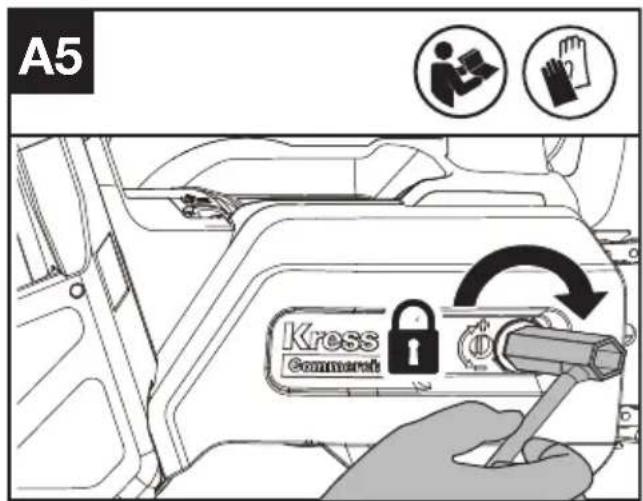

1. Sæt drevdækslet på, og fastspænd dækslet ved at dreje de sekskantede møtrikker med uret, indtil dækslet er lettere fastspændt (Moment: 7\~7.5 Nm). (Se Fig. A5)

A5 Kross Commuter

1. Indstil kædestramningen. Se afsnittet KÆDESTRAMNING under VEDLIGEHOLD.

BETJENINGSVEJLEDNING

F∅R DU BRUGER DIT LEDNINGSFRIE VÆRKT∅J

ADVARSEL! Oplader og batterienhed er specielt beregnet til at blive brugt sammen. Brug ikke andre batterienheder eller opladere. Sæt aldrig metalgenstande ind i opladeren eller batterienheden. Dette kan føre til elektrisk fejl, der kan medføre fare. BEMÆRK: Batteriet skal først oplades inden det tages i brug, da det leveres helt uden strøm.

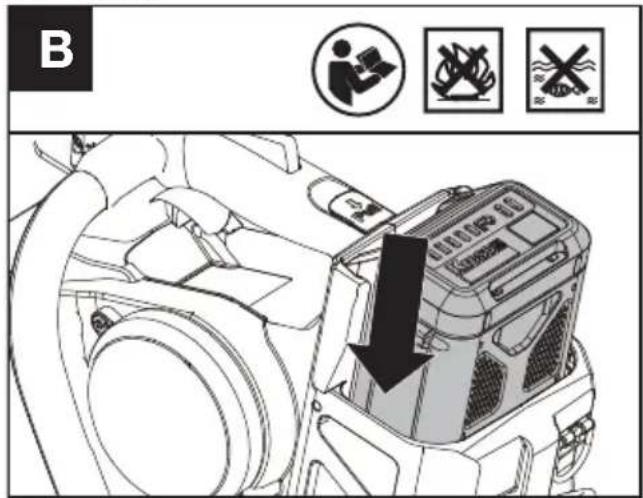

Når batteripakken er blevet ladet op, skal den sættes i batterirummet. Tryk med et let tryk, indtil du hører et klik.

B B100R 60

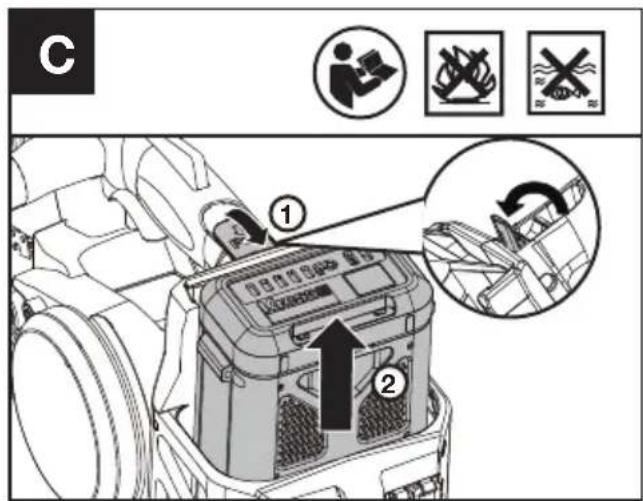

Træk i batteriudlöseren, til batteripakken kommer ud, og fjern batteriet fra værktøjet efter brug. BEMÆRK: Når du fjerner batteripakken, skal du holde godt ved den for ikke at tabe den og komme til skade.

C ① ②

ADVARSEL

D © !

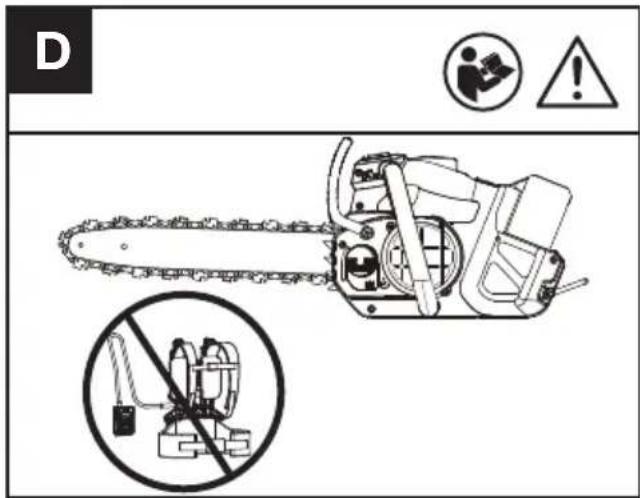

Af hensyn til din sikkerhed bør du ikke bruge kædesaven sammen med en batterisele. Kontrollér batteripakkerne, inden du bruger dit batteridrevne værktøj. Brug kun den batteripakke, der er angivet i afsnittet om tilbehør.

Smøring

ADVARSEL: Kædesaven er ikke påfyldt olie. Det er vigtigt at påfylde olie før brug. Fjern batteripakken, inden du fylder olietanken.

BEMÆRK: Kædens levetid og skæreevne afhænger af, hvor godt den smøres.

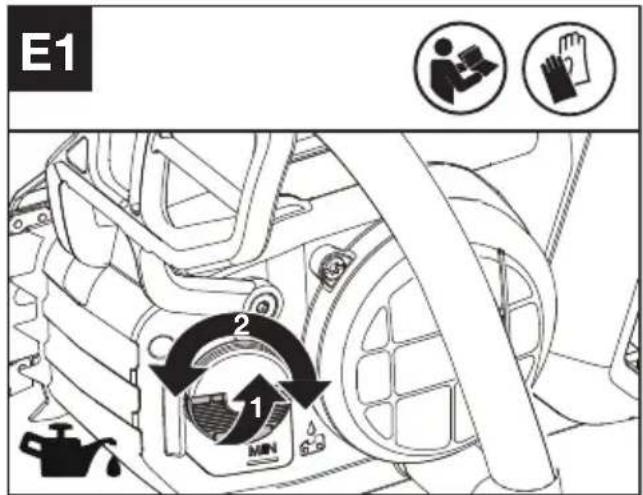

Fylde olietanken (Se Fig. E1)

1. Brug kædeolie.
2. Undgå, at fremmedlegemer og snavs kommer ned i olietanken.

ADVARSEL: Brug ikke spildolie, da det kan skade dig selv og miljøet. Spildolie forårsager også skade på oliepumpen, sværdet og kæden. Brug af ikke-godkendt olie medfører bortfald af garantien. Utilstrækkelig smøring vil medføre skade på kæden og kan forårsage alvorlig personskade eller medføre livsfare for brugeren. Det er vigtigt at bruge kædeolie til sværd og kæde (ikke motorolie til biler), da den

er fremstillet til at fungere over et bredt temperaturområde uden behov for fortynding. Du kan finde dette på det samme sted, som du købte saven, eller i dit lokale byggemarked. Rådfør dig med din forhandler, når du skal vælge kædeolie. Indtag ikke nogen former for kædeolie. Ved indtagelse skal der straks søges læge. Opbevares utilgængeligt for børn. Opbevares på sikker afstand af varme eller åben ild.

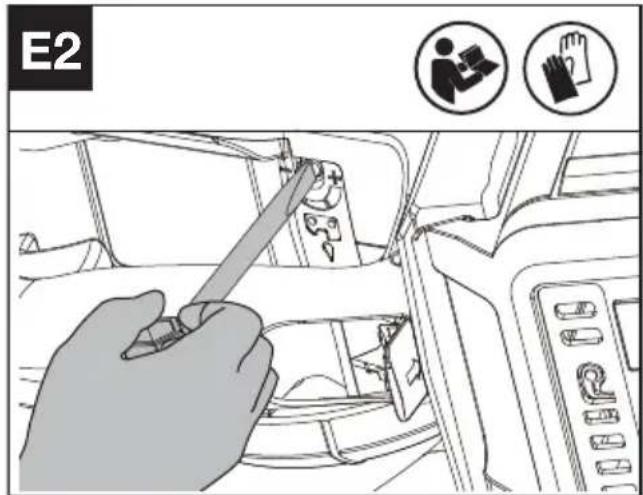

Det er muligt at justere oliemængden ved kædesmøring med skruenøglen som vist i Fig. E2.

E2

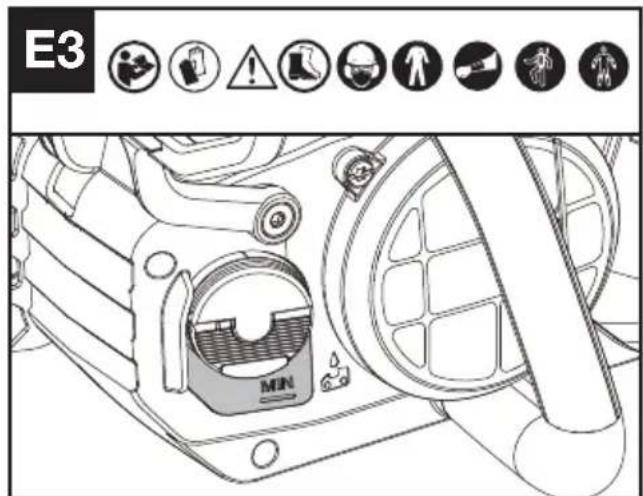

Kontrollér olieniveauet, før savearbejdet påbegyndes og hereafter med regelmæssige mellemrum under savearbejdet. (Se Fig. E3) BEMÆRK: Driftstiden med en fuld kædeolietank afhænger af det materiale, du saver i. Normalt svarer den faktiske driftstid til brugstiden for ét batteri.

E3 MIN

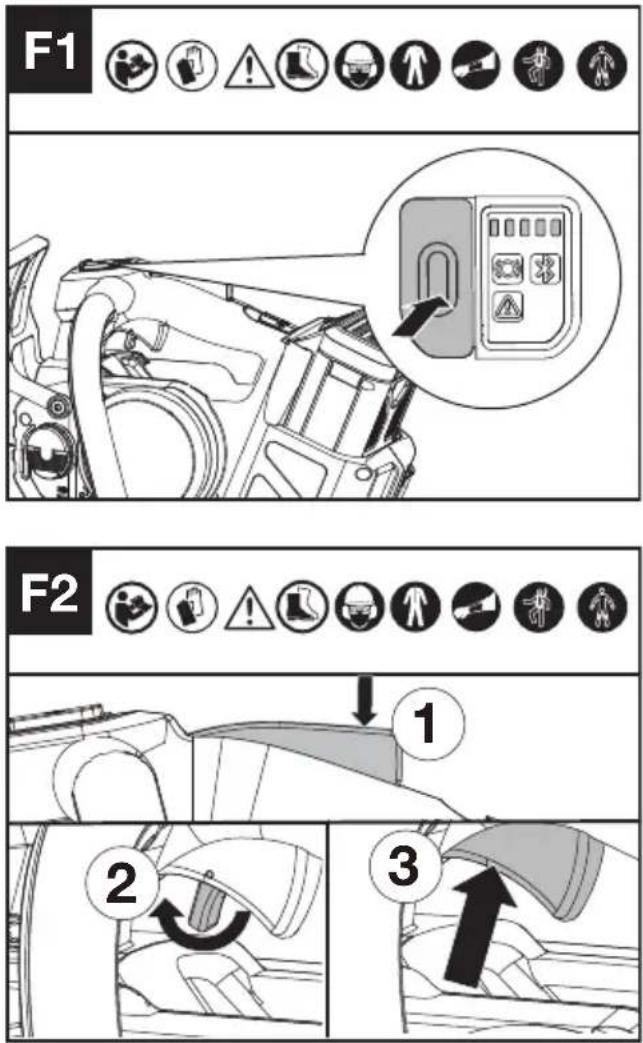

Afprøvning af funktion og dele

Afprøvning af betjeningsanordningerne

Sæt tænd/sluk-knappen i positionen ON, tryk sikkerhedsknappen og dødemandsknappen ind, og tryk gashåndtaget ind for at starte maskinen. (Se Fig. F1, F2) Stop saven ved at slippe gashåndtaget,

sikkerhedsknappen og dødemandsknappen. Maskinen stopper efter kort tid. Hvis maskinen fortsætter med at skære, skal du tage batteriet ud og kontakte et serviceværksted.

F1 F2 1 2 3

Kontrol af displayet

Maskinen er tændt, när indikatoren for batteriniveau lyser.

Maskinen er slukket, när indikatoren for batteriniveau er slukket.

Hvis indikatoren for advarsel blinker, skal du kontakte din forhandler for at finde en løsning.

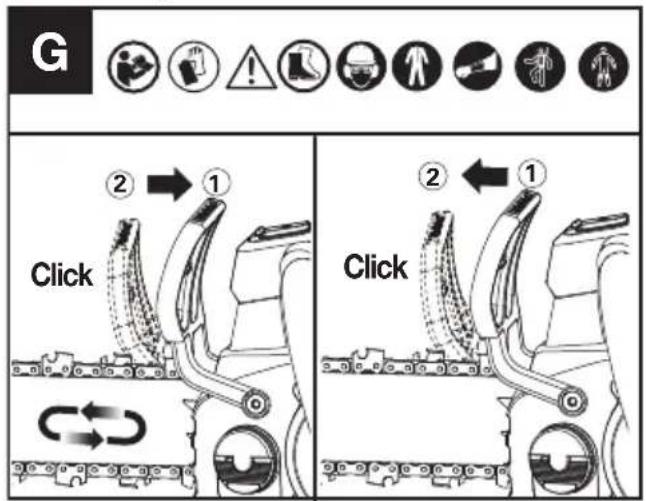

Kontrol af kædebremsen (se Fig. G)

Håndtaget til kædebremsen er en sikkerhedsmekanisme, der aktiveres via forreste håndskærm, når der sker tilbageslag. Kæden stopper omgående.

Følgende funktionskontrol bør udføres med regelmæssige mellemrum. Træk den forreste håndskærm mod operatøren (position ①) for at deaktivere kædebremsen. For at aktivere kædebremsen skubbes forreste håndskærm fremad (position ②)*. Hvis bremsen er aktiveret, lyser indikatoren for kædebremse.

BEMÆRK:

1. Hvis saven ikke kan tændes, og indikatoren for kædebremse blinker rødt, skal du kontrollere, om kædebremsen er i den korrekte position,

selv om kædesaven er samlet korrekt, og batteriet er ladet helt op (position ①).

1. *Når kædebremsen aktiveres, skal savkæden stoppe øjeblikkeligt. Hvis savkæden ikke stopper, eller hvis den tager tid om at stoppe, må du ikke længere bruge saven. Kontakt serviceagenten.

Afprøvning af kædesmøringen

Den automatiske kædesmøring kan kontrolleres ved at starte kædesaven og pege spidsen af sværdet mod et stykke pap eller papir på jorden, når kædesaven kører. Hvis du kan se et voksende oliemønster på pappet, virker den automatiske kædesmøring. Hvis du ikke kan se et oliemønster, selv om olietanken er fuld, skal du kontakte Kress kundeservice eller et godkendt serviceværksted. BEMÆRK: Det kan tage længere tid (mere end 1 minut), før end pumpen trækker olie ind, hvis saven er helt ny, eller hvis den ikke har været brugt i en længere periode.

ADVARSEL: Kæden må ikke røre jorden. Hold en sikker afstand på 15 cm (6'').

Kontrol af kædefanger

Kontroller, at kædefangeren er monteret korrekt og ikke er defekt.

(1) Montér batteriet i maskinen.
(2) Sørg for at det afsnit af stammen der skal skæres ikke ligger på jorden. Hvis du saver i træ, som ligger på jorden, må du ikke save hele vejen igennem det, så kæden kommer i kontakt med underlaget. Vend træet for at lave det afsluttende snit.

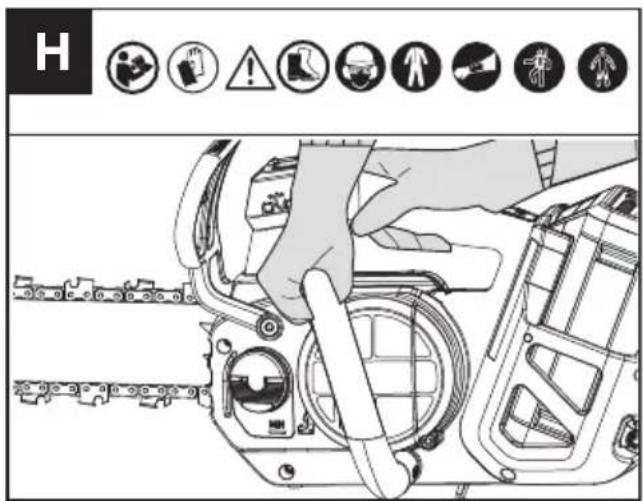

(3) Brug begge hænder til at holde saven. Hold ved fronthåndtaget med venstre hånd og topgrebet med højre hånd. Brug et fast greb. Hold tommelfingrene og de andre fingre omkring grebene. (Se Fig. H)

H

(4) Når du er klar til at foretaget et snit, skal du se afsnittet AFPR∅VNING AF BETJENINGSANORDNINGERNE. Lad saven opnå fuld hastighed, inden du begynder at save.
(5) Før saven mod træet med et let tryk med din venstre arm. Tryk ikke saven hårdt mod træet, men lad den selv arbejde sig igennem det. Motor bliver overbelastet og kan brænde sammen. Den vil gøre arbejdet bedre og mere sikkert med den belastning, som den er udformet til.
(6) Fjern saven fra savesporet, mens saven kører med fuld hastighed. Stop saven. Kontroller, at kæden er holdt op med at rotere, før du stiller saven fra dig.
(7) ADVARSEL: Stå ikke direkte under en gren, der skal skæres. Hold omkringstående personer på afstand. Brug ikke værktøjet i nærheden af kabler, strøm- eller telefonledninger. Hold 3 meters afstand til alle strømledninger.

SIKKERHEDSUDSTYR MOD TILBAGESLAG PÅ DENNE SAV

Denne sav har en kæden med lav risiko for tilbageslag og en savsværd med reduceret tilbageslag. Begge dele reducerer chancen for tilbageslag. Men tilbageslag kan stadig forekomme med denne sav.

De følgende trin vil reducere risikoen for tilbageslag.

• Brug begge hænder til, at holde saven når den kører. Hold ordentligt fat om saven. Hold dine tommeltotter og fingre fast om håndtagene.
• Hold alle sikkerhedsdelene på plads på saven. Sørg for, at de virker ordentligt.
• Stå fast på jorden med dine fødder, og hold hele tiden balancen.
• Stå lidt på venstre side af saven. Dette gør, at din krop ikke er i direkte linje med saven.
• Lad ikke sværdets spids røre ved noget som helst, när kæden roterer.
• Forsøg aldrig at skære to grene på samme tid. Skær kun én gren ad gangen.
• Undgå, at begrave næsen af sværdet, eller bore næsen af sværdet ind i et træ. Denne type

savning er udelukkende for uddannede fagfolk.

• Hold øje med om træet bevæger sig eller om der er andre kræfter der kan klemme kæden.
• Vær ekstrem forsigtig, når du igen begynder at save i et snit.
• Brug kun kæder med lav risiko for tilbageslag og det sværd, som fulgte med maskinen, eller som anbefales som reservedele.
• Brug aldrig en døv eller løs savkæde. Sørg for, at savkæden altid sidder stram og altid er skarp.

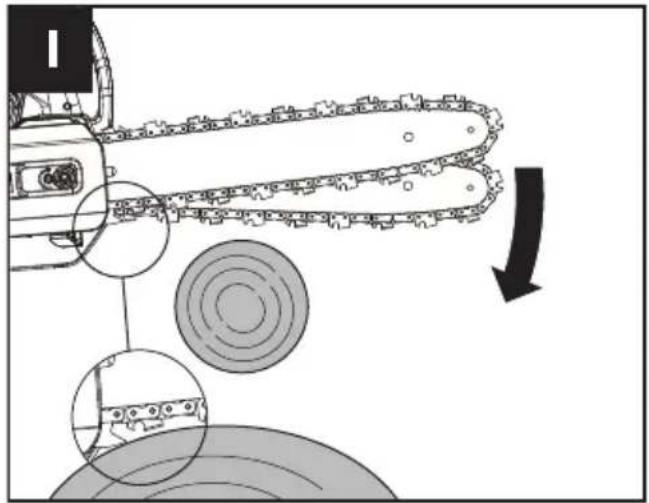

SÅDAN BRUGES SAVEN SIKKERT

1. Brug kun kædesaven, når du har et godt fodfæste.
2. Kæden skal køre med fuld hastighed, før den får kontakt med træet.
3. Brug barkstødet til at holde saven fast mod træet, när du starter med at save.
4. Brug barkstødet til at etablere et punkt, som saven kan vippes omkring under savningen. (Se Fig. I)

ADVARSEL: Undgå tilbageslag. Tilbageslag kan medføre alvorlig personskade eller livsfare. Se afsnittet Tilbageslag for at undgå risiko for tilbageslag.

FORSIGTIG: Få en professionel til at hjælpe dig, hvis opgaven overstiger dine evner.

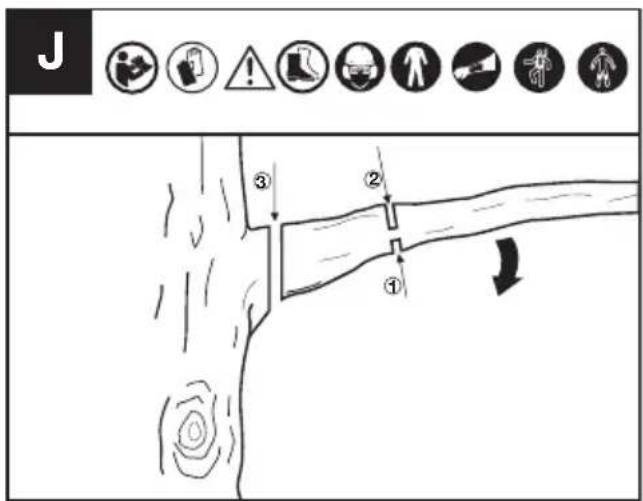

Trimning af træer betyder, at man skærer grene af et levende træ. Sørg for, at du har et godt fodfæste. Følg anvisningerne nedenfor for at trimme et træ.

1. Foretag det første snit på undersiden af grenen. Brug toppen af sværdet til at lave denne udskæring. (Se Fig. J)

J ③ ② ①

1. Lav den anden udskæring fra den øverste gren. Fortsæt med at skære, indtil du har skåret grenen af.
2. Lav den tredje skæring så tæt på stammen som muligt, så den resterende stump skæres helt af. Brug bunden af sværdet til at lave dette snit.

ADVARSEL: Hvis du skal skære grene, som sidder i spænd, skal du være meget forsigtig. Vær opmærksom på, at grenen kan svirpe tilbage. Når grenen pludselig frigøres fra spænd, kan den svirpe tilbage og ramme brugeren og medføre alvorlig personskade eller livsfare.

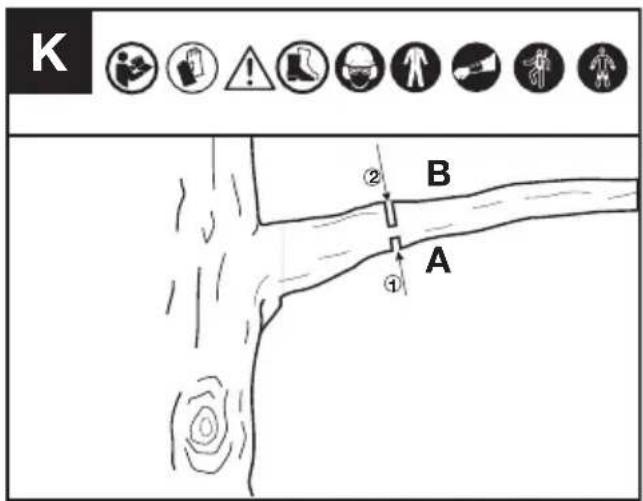

Start altid med at lave et aflastende snit (1) på grenens trykside (A), og lav derefter et snit (2) på grenens spændte side (B).

Hvis grenen klemmer sværdet eller kæden fast i snittet, skal du slukke for maskinen, aktivere kædebremsen og tage batteripakken ud, før du fjerner saven fra grenen. Vær meget forsigtig, så grenen ikke pludseligt knækker eller frigøres.

K ② B ① A

A: trykside B: spændt side

VEDLIGEHOLDELSE

ADVARSEL: Bær kraftige arbejdshandsker, når du foretager vedligehold eller reparation på dette værktøj. Sluk for maskinen, og tag batteripakken ud, før du foretager nogen form for justering, servicering eller vedligeholdelse.

Efterse kædesaven før og efter hver brug. Se nøje efter skader, som kan påvirke brugerens sikkerhed eller savens funktion. Tjek for defekte eller beskadigede dele. Brug ikke kædesaven, hvis skader kan påvirke sikkerheden eller driften. Få skaden repareret af et autoriseret serviceværksted.

Vedligehold kædesaven omhyggeligt

• Kontroller, at tænd/sluk-knappen, sikkerhedsknappen og dødemandsknappen fungerer korrekt.
• Hold kæden skarp, ren og smurt, så den fungerer bedre og mere sikkert.
• Hold håndtagene tørre, rene og fri for olie og fedt.
• Rengør kædebremsen, og efterse den regelmæssigt for at sikre dig, at den fungerer korrekt.
• Efterse regelmæssigt kædefangeren for at sikre dig, at den ikke er beskadiget.
• Sørg for, at alle skruer og møtrikker er stramme.
• Ved reparationer må der kun bruges originale reservedele.

VEDLIGEHOLD AF SVÆRD

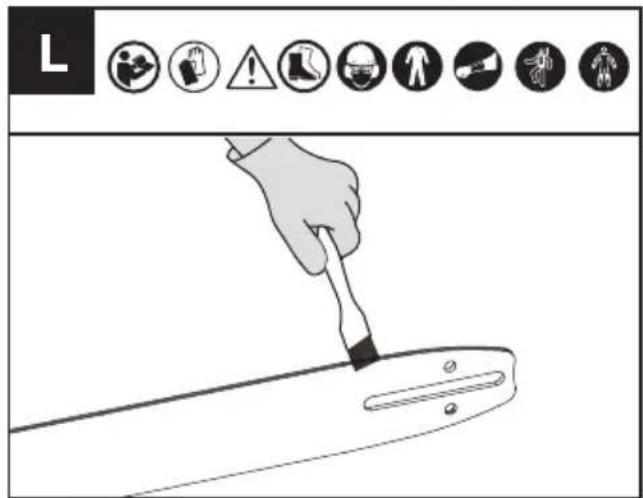

Sådan rengøres sværdets rille (Se Fig. L)

Sværdets rille, som kæden kører i, skal rengøres før opbevaring af saven, eller hvis sværdet eller kæden ser snavset ud. Rillen skal rengøres, hver gang kæden tages af.

1. Fjern drevdækslet, sværdet og kæden. (Se afsnittet SAMLING).
2. Rengør ved hjælp af en stålbørste, skruetrækker eller lignende egnet værktøj, skidt fra skinnerne.
3. Sørg for at rense oliekanalerne grundigt.

L

Brug en flad fil til at gendanne lige kanter og sider, hvis skinnen foroven er ujævn.

Slidt rille Fil skinnens kanter og sider firkantede Korrekt rille

Udskift sværdet, når rillen er nedslidt, hvis sværdet er bøjet eller revnet, eller hvis der opstår megen varme eller afrivning af spåner af sværdet under brug. Hvis sværdet skal udskiftes, skal du vælge et nyt sværd, der er i overensstemmelse med specifikationerne i brugsanvisningen eller på mærkaten på kædesaven.

BEMÆRK: Det er ikke nødvendigt at afmontere kæden eller sværdet ved smøring af tandhjulet.

1. Rengøring sværdet og tandhjulet

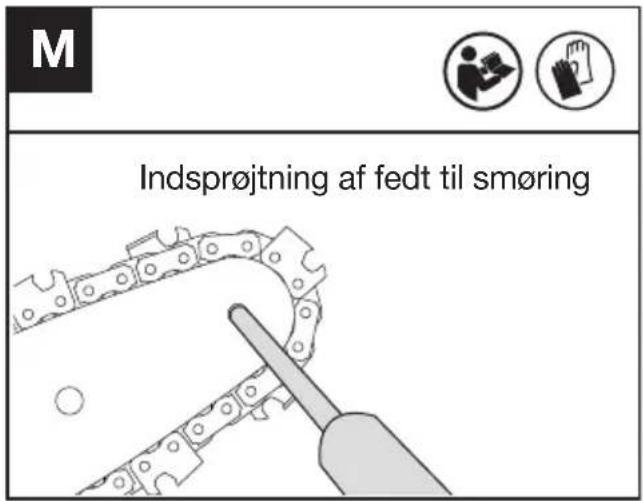

2. Brug en smørepistol, sæt spidsen af pistolen i smørehullet og indsprøjt fedt indtil den vises på den udvendige kant af tandhjulets tand.

M Indsprøjtning af fedt til smøring

1. For at dreje tandhjulet skal du frigøre kædestoppet og trække kæden med hånden indtil den usmurte bagside af tandhjulet er på linje med smørehullet. Gentag denne procedure for smøring.

VEDLIGEHOLD AF KÆDE

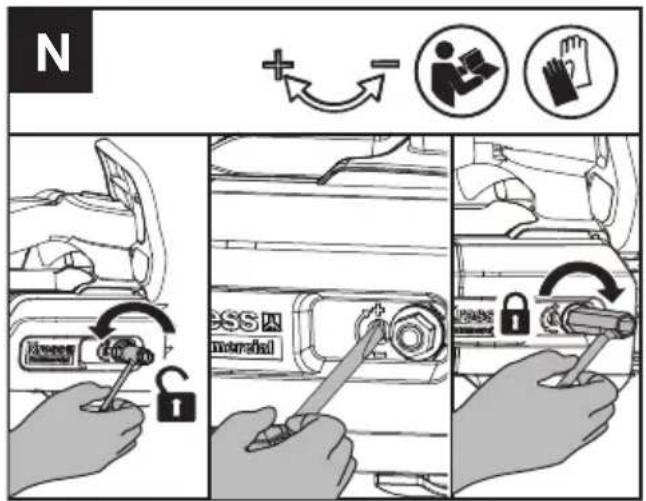

Kædestramning (Se Fig. N, O)

ADVARSEL: Kontrollér regelmæssigt kædespændingen under brug, og stram kæden, hvis den ligger for løst omkring sværdet. Kontroller, at kæden er strammet korrekt, hver gang du skifter batteri.

Sørg altid for, at kæden er strammet ordentligt. En savkæde, der ikke er strammet korrekt, kan gå løs af sværdet og medføre alvorlig personskade eller livsfare.

1. Løsn møtrikkerne på drevdækslet med skruenøglen.

2. Løft enden af sværdet for at fjerne eventuelt slør, og drej spændeskruen med uret med skruenøglen. Stram spændeskruen, til kæden er strammet korrekt, men stadig kan bevæges uden modstand.

3. Spænd møtrikken på dækslet med skruenøglen, til den sidder godt fast.

4. Dobbelttjek, at kæden er strammet ordentligt med skruen til kædestramning. Den rigtige kædespænding er nået, när kæden (med et let træk) midt på sværdet kan hæves med cirka halvdelen af drevleddets dybde.

BEMÆRK: Kæden bliver med tiden løs, når den bruges, så dens spænding reduceres. Når kæden bliver løs, skal du skrue sekskantmøtrikken helt af eller dreje møtrikken tre hele omgange mod uret. Derefter skal du stramme kæden og spænde den sekskantede møtrik for at indstille kædestramningen korrekt ved at gentage trin 1-4 ovenfor.

BEMÆRK: Kæden er spændt korrekt når den kan løftes op fra sværdet og kædeleddet er indenfor rillen af sværdet.

Hold kæden skarp. Din sav vil save hurtigere og mere sikkert. En sløv kæde vil medføre unodig slid på kædehjul, sværd, kæde og motor. Hvis du skal

tvinge kæden ind i et træ og savning kun skaber savsmuld med få store spåner, er kæden sløv.

BEMÆRK: Efterse sværdet, før du skærper kæden. Et slidt eller beskadiget sværd er usikkert at bruge. Et slidt eller beskadiget sværd vil beskadige kæden. Det vil også gøre det sværere at save.

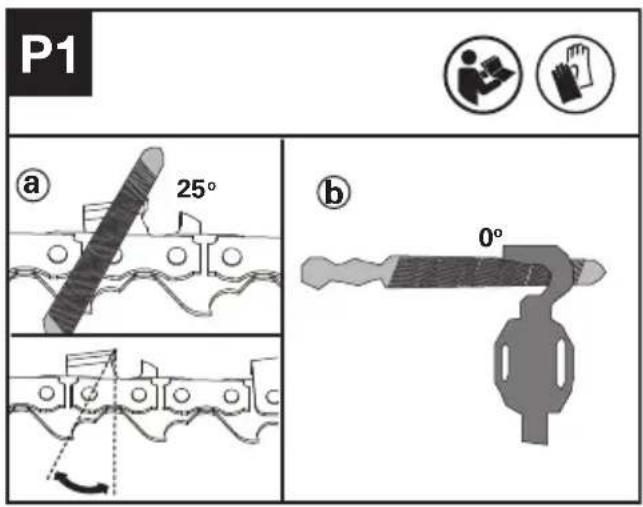

Før slibning skal du være opmærksom på følgende: (Se Fig P1)

P1 a 25° b 0°

Sådan slibes kædens tænder

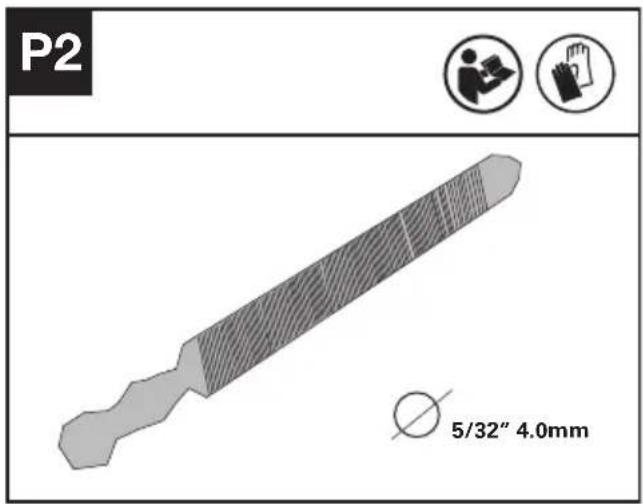

1. Slib skæret med en rund fil. (Se Fig. P2).

BEMÆRK: Spænd sværdet fast i en skruestik, før kæden slibes. Sørg for, at kæden ikke binder og frit kan bevæge sig på sværdet. Sørg for, at kæden er ordentligt spændt. (Se afsnittet "Kædestramning")

1. Skærene på indersiden af skæretænderne skal slibes med en fil mod ydersiden af kæden. (Se Fig. R3).

P3

1. Slib alle skærene på den ene side af sværdet med en fil.
2. Vend motorsaven om, og fil alle skærene på den modsatte side.

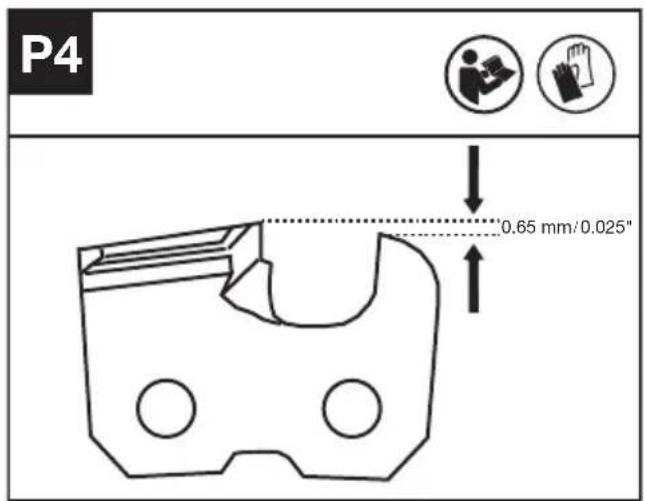

3. Sørg for, at alle skæretænder er lige lange. For at sikre en effektiv, sikker og jævn skæring skal dybdemåleren files til en højde på 0,65 mm (0.025"). Sørg for, at dybdemålerens forkant afrundes. (Se Fig. R4)

P4 0.65 mm/0.025"

EFTERSYN OG VEDLIGEHOLD AF TANDHJULET TIL KÄDEN

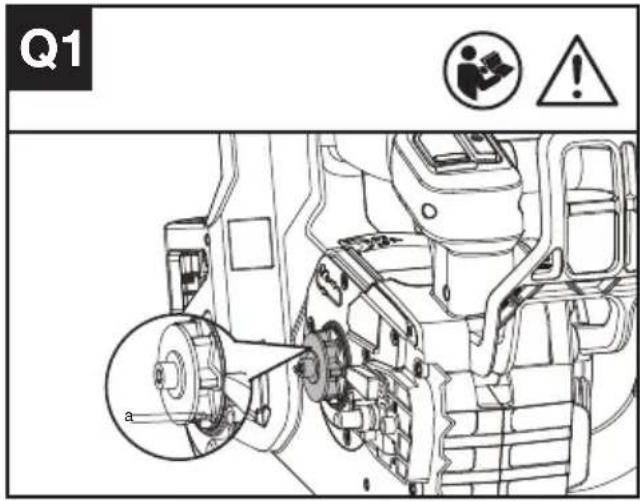

1. Kontroller, om slidmærkerne er dybere end a=0,5 mm (0,020") som vist i fig. Q1. Hvis det er tilfældet, skal kædehjulet udskiftes. (Se Fig. Q1)
2. Når du udskifter kædehjulet, skal du fastholde det med en tang og bruge en skruetrækker til at løsne skruen og udskifte kædehjulet. (Se Fig. Q2)

Q1 a

Q2 !

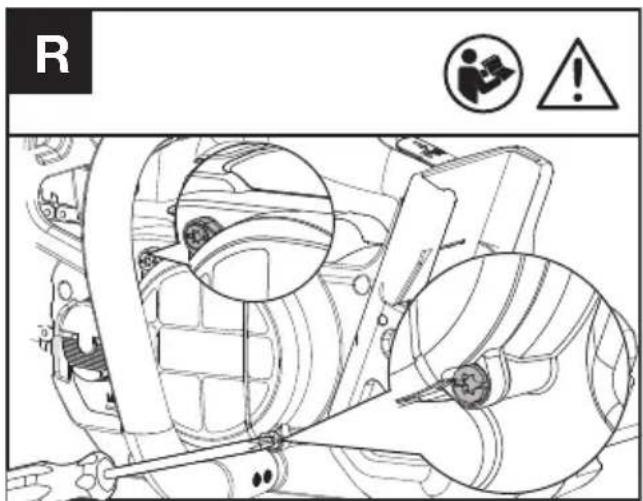

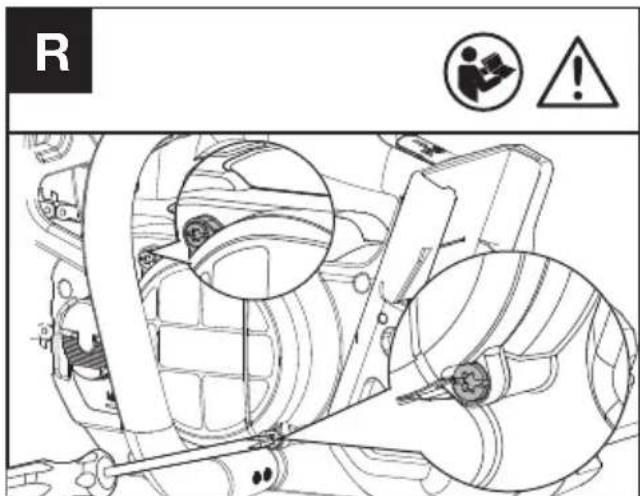

VEDLIGEHOLD AF LUFTINDSUGNINGSFILTERET

Kontroller, at luftindsugningsfilteret ikke er snavset eller tilstoppet.

Hvis du finder fremmedlegemer i luftindtaget, skal du løsne de to skruer med en T27-skruetrækker og fjerne fremmedlegemerne med en fugtig klud. (Se Fig. R)

ADVARSEL: Et snavset eller blokeret luftindtagsfilter kan få maskinen til at

blive for varm, hvilket kan medføre skade på maskinen.

R !

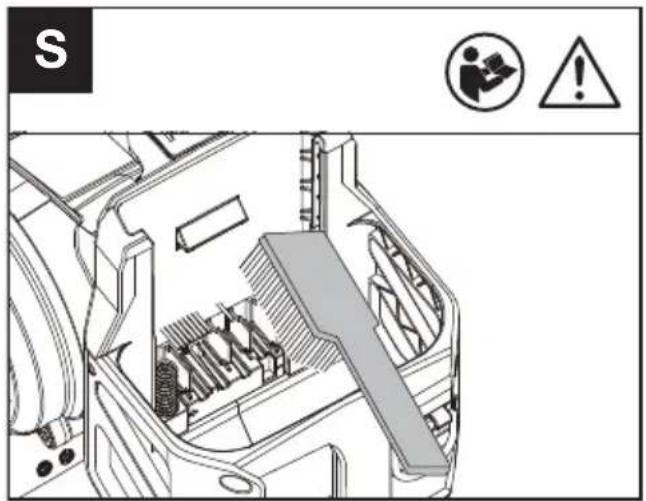

RENG∅RING AF BATTERIHOLDEREN (SE FIG. S)

Rengør batteriholderen med en blød børste. Brug ikke en stålbørste til at rense holderen.

S © 1987

OPBEVARING

1. Fjern batteripakken fra kædesaven inden opbevaring.
2. Opbevar kædesaven på et tørt og sikkert sted, hvor børn og ubemyndigede personer ikke kan få adgang. Sæt hylsteret på kædesavens sværd inden opbevaring.
   Afmonter skæreværktøjet, hvis maskinen ikke skal buges i en længere periode.
3. Batteripakken må kun opbevares ved en temperatur på mellem 5 °C (41 °F) og 25 °C (77 °F). Efterlad eksempelvis ikke batteripakken i en bil om sommeren.
4. Hvis maskinen har været brugt i regnvejr, skal maskinen og batteriet tørres helt inden det oplades eller stilles til opbevaring. Tag batteripakken ud, og sæt den i igen, hvis maskinen ikke kan tændes.

BLUETOOTH-FORBINDELSE

Se afsnittet VEJLEDNING TIL DOWNLOAD AF APP OG TILSLUTNING

FEJLAFHJÆLPNING ADVARSEL

Indikatoren for advarsel tændes, hvis der registreres en fejl ved kædesaven.

Du kan finde yderligere oplysninger i appen eller i afsnittet FEJLAFHJÆLPNINGSSKEMA.

BEMÆRK: Det anbefales at forbinde kædesaven med appen for at undersøge specifikke problemer.

FEJLFINDING

Efterfølgende tabel indeholder fejlsymptomer, den mulige årsag samt den korrekte afhjælpning, hvis el-værktøjet ikke fungerer som det skal. Hvis du ikke kan finde/løse problemet hermed, bedes du kontakte serviceforhandleren.

ADVARSEL: Sluk for værktøjet og tag batteriet ud, før du begynder at lede efter

fejlen.

Symptom	Mulig årsag Afhjælpning
Blinker rødt	Kædesaven har en driftsfejl	Oplad og udskift batteriet, og genstart kædesaven. Hvis den stadig ikke fungerer, skal du kontakte et servicecenter.
Blinker gult	Unormal drift Genstart
	Gashåndtaget er defekt.	Kontakt din serviceagent.
	Kæden/sværdet overophedes	Lad batteriet køle af, og genstart derefter kædesaven.
	Kæden er strammet for meget	Juster kædestramningen.
	Ingen olie i olietanken	Påfyld olie.
	Tandhjulet til kæden er defekt.	Udskift tandhjulet.
	Sværdet og kæden sidder fast i fremmedlegemer	Genstart maskinen, når du har fjernet fremmedlegemet.
	Indsugningen er blokeret	Rengør indsugningen, og genstart maskinen.
	Batteripakke for kold	Anbring batteripakken på et sted med en passende temperatur, og ladden stabilisere sig, før du genstarter maskinen.

Batteripakke defekt.

Udskift med en ny batteripakke.

TEKNISK DATA

Typebetegnelse KC320 KC320.X (320 - betegnelse af maskine, repræsentativ for akku-kædesav til træpleje)

	KC320 KC320.X **
Nominel Spænding 60 V Max. ***
Sværdlængde 35 cm
Kædehastighed 24 m/s
Påfyldningsmængde oliebeholder	180 ml
Kædedeling	.325" LP
Kædemåler 1.1 mm
Beskyttelsesklasse IPX5
Maskinens vægt (Med tom olietank; uden batteri eller sværd og savekæde)	2.5 kg

** X = 1-999, A-Z, M1-M9 er kun til forskellige kunder, der er ingen sikkerhedsrelaterede ændringer mellem disse modeller. *** Spændingen er målt uden arbejdsbelastning. Den indledende batterispænding når maksimalt op på 60 volt. Nominel spænding er 54 volt.

ANBEFALEDE BATTERIER OG OPLADERE

Batteri Amp Oplader Amperage
KAC800 4	Ah KAC840 30 A
Vi anbefaler, at du køber dit tilbehør hos den samme forhandler, som solgte dig værktøjet. Yderligere oplysninger kan ses på tilbehørets emballage. Din forhandler kan hjælpe dig og give råd.

KOMBINATIONER AF SKÆREVÆRKT∅JE

SKÆREVÆRKT∅J

KAC303-12"/30cm .043"/1.1mm .325"LP savekæde

KAC334-12"/30cm .043"/1.1mm .325"LP sværd

KAC300-14"/35cm .043"/1.1mm .325"LP savekæde

KAC330-14"/35cm .043"/1.1mm .325"LP sværd

KAC301-16"/40cm .043"/1.1mm .325"LP savekæde

KAC331-16"/40cm .043"/1.1mm .325"LP sværd

TEKNISKE DATA FOR BATTERIPAKKEN (VALGFRI)

Frekvensbånd for Bluetooth	2400-2483.5 MHz
Maksimalt transmitteret effekt for Bluetooth	8 dBm

ST∅JINFORMATION

A-vægtet	L_pA = 92.07 dB(A)
lydtryksniveau	K_pA = 1.66 dB(A)
A-vægtet	L_wA = 100.07 dB(A)
lydeffektniveau	K_wA = 1.66 dB(A)

DK

VIBRATIONSINFORMATION

Den totale værdi for vibration (triax vektor sum) målt ifølge EN 62841.
Værdi for vibration	a_h < 2.5 m/s^2
	UsikkerhedK=1.5 m/s ^2

Den angivne vibrationstotalværdi og den deklarerede støjemissionsværdi er målt i overensstemmelse med en standard testmetode og kan bruges til at sammenligne et værktøj med et andet.

Den angivne vibrationenstotalværdi og den angivne støjemissionsværdi kan også anvendes i en foreløbig vurdering af eksponeringen

ADVARSEL: Vibrationer og støjemissioner under selve brugen af elværktøjet kan afvige

fra den deklarerede værdi afhængigt af, hvordan værktøjet bruges, især hvad slags emne behandles afhængigt af følgende eksempler og andre variationer af, hvordan værktøjet bliver brugt:

Hvordan værktøjet bruges og materialerne skæres eller bores.

Værktøjets stand og vedligeholdelse.

Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand.

Hvor kraftigt, der holdes fast i håndtaget og, om der benyttes antivibrationsudstyr.

Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger.

Værktøjet kan medføre et hånd/arm-vibrationssyndrom, hvis det ikke bruges på rigtig måde.

ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug

skal omfatte alle dele af arbejdscyklussen, hherunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode.

Hjælper med at minimere risikoen for vibrationer og støjeksponering.

Brug ALTID skarpe mejsler, bor og blade.

Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt (hvor det er nødvendigt).

Hvis værktøjet skal bruges regelmæssigt, skal du investere i anti-vibrations- og støj tilbehør.

Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over flere dage.

MILJ∅BESKYTTELSE

Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald.

Indlever så vidt muligt produktet til genbrug.

Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.

KONFORMITETSERKLÆRING

VI,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

På vegne af Positec erklæres at produktet

Beskrivelse Akku-kædesav til træpleje

Typebetegnelse KC320 KC320.X (320 -

betegnelse af maskine, repræsentativ for akku-kædesav til træpleje)

Funktioner Beskæring og fjernelse af trækroner udført af en uddannet operatør

Serienummer Det kan findes på mærkningsetiketten

Er i overensstemmelse med følgende direktiver:

2006/42/EC, 2014/30/EU, 2011/65/EU &

(EU)2015/863, 2000/14/EC ændret ved 2005/88/EC

Afprøvningsorgan involveret

2000/14/EC ændret ved 2005/88/EC:

- Konformitetstestprocedure pr. Anneks V

- Målt niveau for lydeffekt 100 dB(A)

- Deklareret garanteret niveau for lydeffekt102 dB(A)

Standarder i overensstemmelse med:

EN 62841-1, EN 62841-4-1, EN ISO 11681-2, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2, EN IEC 63000

Personen, autoriseret til at udarbejde den tekniske fil,

Navn Marcel Filz

Autoriseret til at udstede

overensstemmelseserklæringen på vegne af producenten

Positec Technology (China) Co., Ltd

På vegne af Positec erklæres at produktet

Beskrivelse Batteri

Type KAC800

Funktion Lever energi til elværktøj, havværktøj og lignende produkter.

Overholder følgende forordning og direktiver:

(EU) 2023/1542, 2011/65/EU & (EU) 2015/863

Standarder i overensstemmelse med:

EN 62133-2, EN IEC 63000

Personen, autoriseret til at udarbejde den tekniske fil,

Navn Marcel Filz

Autoriseret til at udstede

overensstemmelseserklæringen på vegne af producenten

Positec Technology (China) Co., Ltd

Produktsikkerhet 367

et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.

• Kontakt med ubeskyttede sagtenner på sagkjedet (kuttfare)
  — Kontakt med det roterende sagkjedet (kuttfare)
  — Uforutsett, plutselig bevegelse på styrestangen

(kuttfare)

s) Advarsel! Ikke bruk ikke-oppladbare batterier.

BRUKERHÄNDBOKSKRAV FOR TRÅDL∅ST PRODUKT

ADVARSEL! Ikke installer batteripakken før den er komplett montert.

Bruk alltid beskyttelseshansker när du håndterer kjedesagen.

MONTERING AV SVERD OG SAGKJEDE

1. Fjerne drivdekselet (Se Fig. A1)

A1 Lock

MERK: Batteripakken er ULADET og du må lade den opp før bruk.

Hvis varselindikatoren blinker, må du kontakte forhandleren for løsninger.

Sjekke kjedebremsen (Se Fig. G)

1. Hvis sagen ikke kan starte og kjedebremsindikatorlyset blinker rødt, selv om den er riktig montert og fungerer med et fulladet

FORSIKTIG: Ikke berør bakken med kjedet. Sørg for en sikkerhetsavstand på 15 cm (6").

Pass på at kjedefangeren er riktig festet og ikke er defekt.

Hvordan slipe kutterne

Kontroller at luftinntaksledning ikke er tilsmusset eller blokkert.

Hvis du finner fremmedlegemer i inntaksdekselet må du løsne to muttere med en T27-skrutrekker og fjerne fremmedlegemene med en fuktig klut. (Se Fig. R)

ADVARSEL: Et tilsmusset eller blokkert luftinntaksledning kan føre til at

produktet blir for varmt og forårsake skade på maskinen.

R ① !

RENGJ∅RE BATTERIHOLDEREN (SE FIG. S)

Samsvarer med følgende direktiver:

2006/42/EC, 2014/30/EU, 2011/65/EU &

(EU)2015/863, 2000/14/EC revidert ved 2005/88/EC
