Produkttype	Bilsete med ISOFIX-base
Merke	Joie
Modell	Spin 360 GTI
Standard	i-Size (R129)
Bruk	Bakovervendt og forovervendt
Barnestørrelse (bakovervendt)	40-105 cm / maks 19,5 kg
Barnestørrelse (forovervendt)	76-105 cm / maks 19,5 kg
Anbefalt alder (bakovervendt)	Fra fødsel til ca. 4 år
Anbefalt alder (forovervendt)	15 måneder til ca. 4 år
Rotasjon	360°
Helning	5 stillinger i hver retning
Sidebeskyttelse	Avtakbar, plasseres på dørsiden
Gulvstøtte	Med låseindikator (grønn/rød)
ISOFIX-koblinger	2 koblinger, 10 justerbare stillinger
Babyinnsats	Inkludert, for barn < 60 cm
Hodestøtte	6 justerbare stillinger
Strøm	Ingen (mekanisk enhet)
Vedlikehold	Vask kaldt (< 30°C), tørk i skyggen, ikke stryk eller blek
Materialer	Plast, metall, stoff
Oppbevaringsrom	Under basen for håndboken
Garanti	Se joiebaby.com

Ofte stilte spørsmål - Spin 360 GTI Joie

Hva er mulige installasjonsmoduser?

Setet kan installeres bakovervendt for barn fra 40 til 105 cm (maks 19,5 kg) og forovervendt for barn fra 76 til 105 cm (maks 19,5 kg). Det bruker ISOFIX-koblinger og en gulvstøtte.

Hvordan roterer jeg setet?

Trykk på rotasjonsknappen på basen for å rotere setet 360°, noe som gjør det enklere å sette inn og ta ut barnet.

Når bør jeg gå fra bakovervendt til forovervendt modus?

Det anbefales å holde barnet bakovervendt til minst 15 måneder. Overgang til forovervendt er mulig fra 76 cm og 15 måneder, opp til 105 cm / 19,5 kg.

Hvordan rengjør jeg de myke delene av setet?

Fjern de myke delene i henhold til instruksjonene (trinn 38-45). Vask dem i kaldt vann (< 30°C), ikke stryk, ikke renseri og ikke blek. Tørk i skyggen.

Hva gjør jeg hvis indikatoren på gulvstøtten er rød?

En rød indikator betyr at gulvstøtten ikke er korrekt installert. Juster lengden ved å trykke på utløserknappen til indikatoren blir grønn og gulvstøtten er i fast kontakt med gulvet.

Kan jeg bruke dette setet uten babyinnsatsen?

Babyinnsatsen anbefales for barn som er mindre enn 60 cm eller til de vokser fra den. Den forbedrer sidebeskyttelsen. I forovervendt modus skal innsatsen ikke brukes.

Er setet kompatibelt med alle kjøretøy?

Setet er kompatibelt med kjøretøy som har ISOFIX-festepunkter (i-Size). Sjekk bilens håndbok for å se hvilke seter som er kompatible.

Hvordan justerer jeg høyden på selen?

Skulderselen justeres med justeringsspaken for hodestøtten (18). Den skal være i skulderhøyde på barnet, både i bakover- og forovervendt modus.

Hva gjør jeg ved en ulykke?

Etter en ulykke må setet skiftes ut selv om det ikke har synlige skader. Voldsom belastning kan ha svekket strukturen.

Hvordan oppbevarer jeg bruksanvisningen?

Bruksanvisningen skal oppbevares i oppbevaringsrommet under setets base, som vist i veiledningen.

BRUKSANVISNING Spin 360 GTI Joie

af nakkestøtte og skulderseler

Pleje og vedligeholdelse

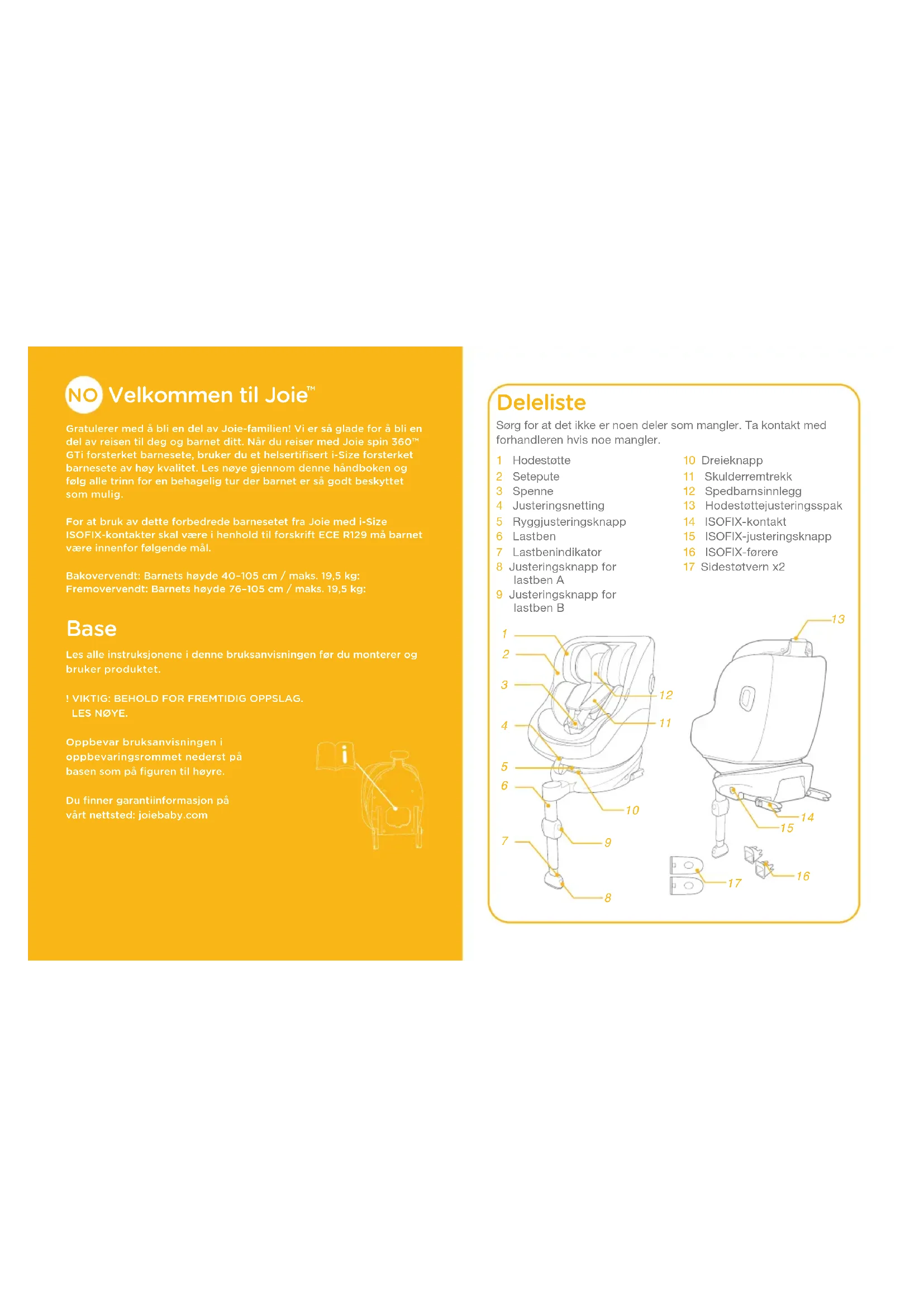

Gratulerer med å bli en del av Joie-familien! Vi er så glade for å bli en del av reisen til deg og barnet ditt. Når du reiser med Joie spin 360™ GTi forsterket barnesete, bruker du et helsertifisert i-Size forsterket barnesete av høy kvalitet. Les nøye gjennom denne håndboken og følg alle trinn for en behagelig tur der barnet er så godt beskyttet som mulig.

For at bruk av dette forbedrede barnesetet fra Joie med i-Size ISOFIX-kontakter skal være i henhold til forskrift ECE R129 må barnet være innenfor følgende mål.

Bakovervendt: Barnets høyde 40-105 cm / maks. 19,5 kg; Fremovervendt: Barnets høyde 76-105 cm / maks. 19,5 kg;

Base

Les alle instruksjonene i denne bruksanvisningen før du monterer og bruker produktet.

Oppbevar bruksanvisningen i oppbevaringsrommet nederst på basen som på figuren til høyre.

Du finner garantiinformasjon på vårt nettsted: joiebaby.com

Sørg for at det ikke er noen deler som mangler. Ta kontakt med forhandleren hvis noe mangler.

1 Hodestøtte
2 Setepute
3 Spenne
4 Justeringsnetting
5 Ryggjusteringsknapp
6 Lastben
7 Lastbenindikator
8 Justeringsknapp for lastben A
9 Justeringsknapp for lastben B

10 Dreieknapp
11 Skulderremtrekk
12 Spedbarnsinnlegg
13 Hodestøttejusteringsspak
14 ISOFIX-kontakt
15 ISOFIX-justeringsknapp
16 ISOFIX-førere
17 Sidestøtvern x2

! PASS PÅ at de stive gjenstandene og plastdelene på det forbedrede barnesetet blir plassert og installert slik at de ikke kan hemmes av et flyttbart sete eller døren til bilen.
! IKKE bruk bakovervendte forbedrede barnesetesystemer i sitteplasser der en aktiv frontkollisjonspute er installert.
! For at bruk av dette forbedrede barnesetet skal være i henhold til FN-forskrift nr. 129 må barnet være innenfor følgende mål:
! Bakovervendt: Barnets høyde 40–105 cm / maks. 19,5 kg:
! Fremovervendt: Barnets høyde 76–105 cm / maks. 19,5 kg:
VIKTIG - IKKE BRUK FREMOVERLENT F∅R BARNET ER MINST 15 MÅNEDER (se instruksjonene).
! Det forbedrede barnesetet passer kanskje ikke i alle godkjente kjøretøy. Se den medfølgende passlisten for mer informasjon.
! Alle remmer som holder barnet på plass, skal tilpasses barnets kropp, og remmene skal ikke vris.

ADVARSEL

! Når barnet er satt i det forbedrede barnesetet, må sikkerhetsbeltet brukes riktig. Sørg for at midjebelte legges lavt slik at skrittet er godt festet og under press.
! Dette forbedrede barnesetet bør byttes ut når den har vært utsatt for tunge belastninger i en ulykke. En ulykke kan føre til skade som du ikke kan se.
! Vær oppmerksom på faren ved endringer eller tillegg til enheten som gjøres uten godkjenning fra gjeldende myndighet eller hvis ikke installasjonsinstruksjonene gitt av produsenten til det forbedrede barnesetet følges.
! Hold dette forbedrede barnesetet borte fra sollys, da det kan bli for varmt for huden til barnet. Ta alltid på det forbedrede barnesetet før du setter barnet i det.
! Legg ALDRI barnet i dette forbedrede barnesetet uten tilsyn.
! All bagasje eller andre gjenstander som kan gi personskader ved kollisjon, skal være forsvarlig festet.
! Det forbedrede barnesete systemet SKAL IKKE BRUKES uten de myke delene.
! De myke delene skal ikke byttes ut med noen andre enn de som er anbefalt av produsenten, da de er vesentlige for ytelsen til barnesetet.

ADVARSEL

! Kontroller om dette forbedrede barnesetet kan monteres riktig i kjøretøyet før du kjøper det.
! INGEN forsterkede barneseter kan garantere full beskyttelse mot skade ved en ulykke. Riktig bruk av dette forbedrede barnesetet vil imidlertid redusere risikoen at barnet ditt blir alvorlig skadet eller dør.
! IKKE monter det forbedrede barnesetet å uten å følge instruksjonene i denne håndboken, ellers kan barnet utsettes for alvorlig fare for skade eller død. Det henvises også til bruksanvisningen til bilen.
! IKKE bruk det forbedrede barnesetet hvis det er skadet eller deler mangler.
! IKKE kle barnet i store/overdimensjonerte klær, da dette kan hindre at barnet blir, ordentlig og sikkert festet med skulderbeltestroppene og skrittremen mellom bena.

Nødsituasjon

Ved nødstilfeller eller ulykker er det viktigste at barnet blir tatt hånd om med førstehjelp og medisinsk behandling umiddelbart.

Produktinformasjon

1. Dette er et i-Size forsterket barnesetesystem. Den er godkjent i henhold til FN-forskrift nr. 129, for bruk i i-Size-kompatible sitteplasser som angitt av kjøretøyprodusentene i brukerhåndboken til kjøretøyet.
2. Hvis du er i tvil, tar du kontakt med produsenten eller forhandleren av det forbedrede barnesetet.

Materialer Plast, metall, tekstiler

Merknader for installasjon
se bilder 1 - 2

Velg installasjonsmodus

ECE R129	Barnets størrelse	Installasjonsmodus	Installasjon	Referansealdør	Tilbakelent posisjon
	40-105 cm/ ±9,5kg	Bakovervendt bruk		Ca. nyfødt til 4 år	Posisjon 1-5
	76-105 cm/ ±9,5 kg	Fremovervendt bruk		15 måneder til ca. 4 år	Posisjon 1-5

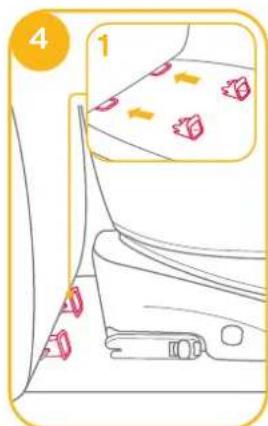

Installere basen

se bilder 3 - 12

! Sett inn ISOFIX-festeførerne for å hjelpe deg med installasjonen. -1
! Det er 10 justeringsposisjoner for ISOFIX. Trykk ISOFIX-justeringsknappen for å forlenge ISOFIX.
! Sørg for at begge ISOFIX-kontaktene er sikkert festet til ISOFIX-ankerpunktene. Fargene på indikatorene på begge ISOFIX-kontaktene skal være helt grønne. © -1
Hvis det må installeres strammere, eller det trengs mer plass, trykker du ISOFIX-justeringsknappen 5 -1 og trykker for å justere. 6

4 1

5 2 1

! Når ISOFIX er festet, trekker du lastbenet ned på gulvet. Når lastbenindikatoren blir grønn, er lastbenet riktig montert. ! Klem utløserknappen for lastbenet, og juster lengden på lastbenet.
! Sørg alltid for at lastebenet er i kontakt med gulvet på kjøretöyet og forblir låst uansett om det sitter et barn i det forbedrede barnesetet eller ikke.
! Lastbenet har flere stillinger. Når lastbenindikatoren er rød, betyr dette at lastbenet er i feil posisjon.
! Sørg for at lastbenet er i full kontakt med kjøretøyets gulvplate. Rød betyr at den er installert feil.
! Kontroller at basen er sikkert montert ved å trekke på begge ISOFIX-kontaktene.
! ISOFIX-kontaktene må festes og låses på ISOFIX-ankerpunktene. 9 -1
! Lastbenet må monteres riktig med grønn indikator. 9 -2

Se instruksjonene for bakovervendt bruk og ryggjustering for bruk av barnesetet.

Når du skal ta det ut av bilen, trykker du ISOFIX-justeringsknappen 10 -1 og trekker basen bort fra setet. 10 -2

Trykk og slipp deretter kontaktene fra bilens ISOFIX. 11

Trykk ISOFIX-justeringsknappen 12 -1 og brett kontakten helt for å forhindre skade under transport. 12 -2

10 2 1

11 2 1

12 2 1

Ryggjustering

se bilder 13 - 14

Klem ryggjusteringsknappen 13 for å sette barnesetet i riktig posisjon. Vinklene for lening er vist som 14

Kontroller stillingen til lastbenet igjen etter at å ha lent tilbake. Det er 5 ryggposisjoner ved bakovervendt bruk og 5 ryggposisjoner for fremovervendt bruk.

Bruk sidestøtbeskyttelse

se bilder 15 - 16

1. Det forsterkede barnesetet leveres med en avtagbar beskyttelse mot sidestøt. Dette sidestøtvernet må brukes på dørsiden av kjøretoyet for best mulig beskyttelse. Installasjon vist på 16.

2. Trykk utløserknappen for å fjerne beskyttelsen mot sidestøt. 16

15

16 2 1

Høydejustering

for hodestøtte og skuldersele

se bilder 17 - 19

1. Juster hodestøtten og kontroller at skulderselen er i riktig høyde i henhold til 17
   ! Ved bakovervendt bruk må høyden på skulderselen være på høyde med skulderen til barnet.
   ! Ved fremovervendt bruk må høyden på skulderselen være på høyde med skuldrene til barnet.

1. Løft opp justeringsspaken for hodestøtten 18 mens du trekker opp eller ned på hodestøtten til den klikker inn på en av de 6 posisjonene. Hodestøtteposisjonene er vist som 19.

(Barnets høyde 40-105 cm / Barnets vekt 19,5 kg / spedbarn til 4 år)

se bilder ③ - ⑨

! Installer barnesetet på baksetet, og sett deretter barnet i barnesetet.

se bilder 20 - 28

1. Trykk ISOFIX-justeringsknappen 20 -1 og trekk basen bakover fra bilsetet.

2. Trykk dreieknappen for å rotere setet slik at det blir lett å sette barnet inn og ta det ut, og drei det bakover til ønsket retning.

3. Hvis det må installeres strammere, eller det trengs mer plass, trykker du ISOFIX-justeringsknappen 22 -1 og trykker for å justere. 22 -2

20 2 1

21

22 2 1

! ISOFIX-kontaktene må festes og låses på ISOFIX-ankerpunktene. 23 -1
! Lastbenet må monteres riktig med grønn indikator. 23 -2
! Sørg alltid for at det forbedrede barnesetet forblir låst i forovervendt eller bakovervendt modus, uansett om et barn sitter i det eller ikke.

Sikre barnet

Når barnet er satt i setet, må du sjekke at skulderseleremmene er i riktig høyde.

1. Trykk nettingjusteringsknappen mens du trekker ut skulderselene til riktig lengde. 24
2. Lås opp låsespennen ved å trykke den røde knappen.

23 !1 CLICK !2

1. Fest spennene på begge sider av setet for å gjøre det lettere å plassere babyen ved bakovervendt bruk. 26
2. Spedbarnsinnlegget brukes for barnets beskyttelse. 27

26

Vikreletalmaeindubingschadell komfortinnlegget så longe barnet er under 60 cm; det kan brukes til barnet blir for stort for spedbarnsinnlegget. Spedbarnsinnlegget øker beskyttelsen mot støt fra siden. Fjernoktipseopspän hodedstøten for å fjerne hodedelen på innlegget. Fjern hodedstøtedelen på spedbarnsinnlegget når hodet på barnet ikke lenger sitter godt. Fjern kroppsdelen på komfortinnlegget når skuldrene på spedbarnet ikke lenger passer godt. 1 2 Fjern puten på spedbarnsinnlegget ved å fjerne klipsene for å gi mer plass når barnet ikke sitter godt. Puten kan brukes for seg selv uten å feste det til innlegget for å støtte ryggen til spedbarnet for bedre komfort.

1. Legg barnet i barnesetet, og legg legge armer gjennom selen.

! Når barnet sitter, må du sjekke igjen at skulderseleremmene er i riktig høyde.
6. Fest spennen. Se 28

28

CLICK

1. Trekk ned justeringsbåndet, og juster det til riktig lengde slik at barnet sitter godt fast. 29
   ! Sørg for at avstanden mellom barnet og skulderseleremmene har omtrent tykkelsen til en hånd.
2. Hvis du gjør trinn 24&25&26 når du er fremme og tar ut barnet, så vil selen være plassert slik at den ikke er i veien og klar for lasting når du kommer tilbake til bilen.

29

Fremovervendt bruk

(Barnets høyde 76-105 cm / Barnets vekt 19,5 kg / 15 måneder til 4 år)

se bilder ③ - ⑨

! Installer barnesetet på setet i bilen, og sett deretter barnet i barnesetet.

se bilder 30 - 37

1. Trykk ISOFIX-justeringsknappen Ⓜ -1 og trekk basen bakover fra bilsetet. Ⓜ -2
2. Trykk dreieknappen for å rotere setet slik at det blir lett å sette barnet inn og ta det ut, og drei det fremover til ønsket retning. 31 & 33
3. Hvis det må installeres strammere, eller det trengs mer plass, trykker du ISOFIX-justeringsknappen ⚫ -1 og trykker for å justere. ⚫ -2

30 2 1

Når barnet er satt i setet, må du sjekke at skulderseleremmene er i riktig høyde.

1. Trykk nettingjusteringsknappen mens du trekker ut skulderselene til riktig lengde. 34
2. Lås opp läsespennen ved å trykke den røde knappen.
3. Fest spennene på begge sider av setet for å gjøre det lettere å plassere babyen ved forovervendt bruk.
4. Når du installerer barnesetet i fremovervendt modus, må du ikke bruke spedbarnsinnlegget.
5. Legg barnet i barnesetet, og legg legge armer gjennom selen. Fest spennen.

33 !1 CLICK !2

! Når barnet sitter, må du sjekke igjen at skulderseleremmene er i riktig høyde.
6. Trekk ned justeringsbåndet, og juster det til riktig lengde slik at barnet sitter godt fast.
! Sørg for at avstanden mellom barnet og skulderseleremmene har omtrent tykkelsen til en hånd.
7. Hvis du gjør trinn 34 & 35 & 36 når du er fremme og tar ut barnet, så vil selen være plassert slik at den ikke er i veien og klar for lasting når du kommer tilbake til bilen.

37

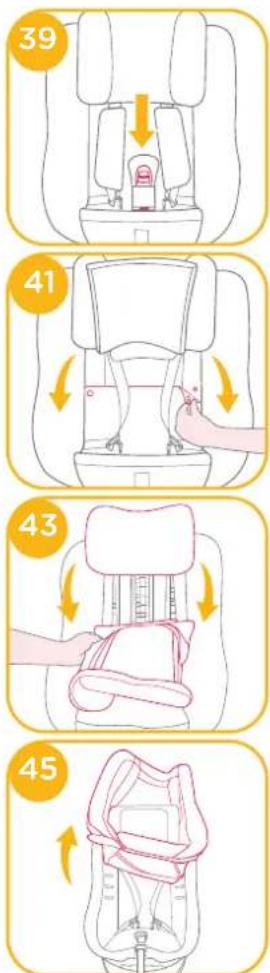

Ta av de myke delene

se bilder 36 - 45 Trykk den røde knappen for å frigjøre spennen. 38

Folg trinnene 39 - 45 for å ta av de myke delene.

Når du skal feste de myke delene igjen, gjentar du trinnene ovenfor i omvendt trinn.

38

40 ↑

Stell og vedlikehold

! Når du har fjernet kilen fra innlegget, legger du den på et sted der barnet ikke når det.
! Vask setetrekket og den indre polstringen med kaldt vann under 30 °C.
! Ikke stryk de myke delene.
! Ikke bruk blekemiddel eller tørrens på de myke delene.
! Ikke bruk ufortynnede vaskemidler bensin eller andre organiske lösemidler til å vaske det forbedrede barnesetet eller basen. Det kan føre til skade på barnesetet.
Ikke vri setetrekket og den indre polstringen for å tørke. Det kan gjøre at setetrekket og den indre polstringen blir rynket.
! Heng det tørre setetrekket og den indre polstringen i skyggen.
! Fjern barnesetet og basen fra bilsetet hvis det ikke skal brukes på lengre tid. Legg barnesetet på et kjølig, tørt sted der barnet ikke får tilgang til det.
Ikke tukle med selekontaktene under rengjøring.
