Spin 360 GTI - Araba koltuğu Joie - Ücretsiz kullanım kılavuzu

Ürün Türü	ISOFIX tabanlı araba koltuğu
Marka	Joie
Model	Spin 360 GTI
Standart	i-Size (R129)
Kullanım	Arkaya dönük ve öne dönük
Çocuk boyu (arkaya dönük)	40-105 cm / maks. 19,5 kg
Çocuk boyu (öne dönük)	76-105 cm / maks. 19,5 kg
Önerilen yaş (arkaya dönük)	Doğumdan yaklaşık 4 yaşına kadar
Önerilen yaş (öne dönük)	15 aydan yaklaşık 4 yaşına kadar
Döndürme	360°
Eğim	Her yönde 5 konum
Yan koruma	Çıkarılabilir, kapı tarafına yerleştirilir
Yük ayağı	Kilit göstergeli (yeşil/kırmızı)
ISOFIX bağlantıları	2 bağlantı, 10 ayarlanabilir konum
Bebek eki	Dahildir, < 60 cm çocuklar için
Başlık desteği	6 ayarlanabilir konum
Güç kaynağı	Yok (mekanik cihaz)
Bakım	Soğuk yıkama (< 30°C), gölgede kurutma, ütüleme veya çamaşır suyu kullanmayın
Malzemeler	Plastik, metal, kumaş
Depolama bölmesi	Kılavuz için tabanın altında
Garanti	joiebaby.com sitesine bakın

Sık sorulan sorular - Spin 360 GTI Joie

Olası montaj modları nelerdir?

Koltuk, 40-105 cm (maks. 19,5 kg) çocuklar için arkaya dönük ve 76-105 cm (maks. 19,5 kg) çocuklar için öne dönük olarak monte edilebilir. ISOFIX bağlantıları ve bir yük ayağı kullanır.

Koltuk nasıl döndürülür?

Koltuğu 360° döndürmek için tabandaki döndürme düğmesine basın, bu çocuğun yerleştirilmesini ve çıkarılmasını kolaylaştırır.

Arkaya dönük moddan öne dönük moda ne zaman geçmeliyim?

Çocuğun en az 15 aya kadar arkaya dönük tutulması önerilir. Öne dönük geçiş 76 cm ve 15 aydan itibaren, 105 cm / 19,5 kg'a kadar mümkündür.

Koltuğun yumuşak kısımları nasıl temizlenir?

Talimatları (adım 38-45) takip ederek yumuşak parçaları çıkarın. Soğuk suda (< 30°C) yıkayın, ütülemeyin, kuru temizleme yapmayın ve çamaşır suyu kullanmayın. Gölgede kurutun.

Yük ayağı göstergesi kırmızıysa ne yapmalıyım?

Kırmızı gösterge, yük ayağının doğru şekilde monte edilmediği anlamına gelir. Gösterge yeşil olana ve ayak zemine sağlam bir şekilde temas edene kadar kilidi açma düğmesine basarak uzunluğu ayarlayın.

Bu koltuğu bebek eki olmadan kullanabilir miyim?

Bebek eki, 60 cm'den kısa çocuklar veya bu boyu geçene kadar önerilir. Yan korumayı iyileştirir. Öne dönük modda eki kullanmayın.

Koltuk tüm araçlarla uyumlu mu?

Koltuk, ISOFIX (i-Size) bağlantı noktalarına sahip araçlarla uyumludur. Uyumlu pozisyonları kontrol etmek için aracınızın kılavuzuna bakın.

Emniyet kemeri yüksekliği nasıl ayarlanır?

Omuz kemeri, başlık desteği ayar kolu (18) ile ayarlanır. Arkaya dönük veya öne dönük modda çocuğun omuz hizasında olmalıdır.

Kaza durumunda ne yapmalıyım?

Bir kazadan sonra, görünür bir hasar olmasa bile koltuk değiştirilmelidir. Şiddetli gerilim yapıyı zayıflatmış olabilir.

Kullanım kılavuzu nasıl saklanır?

Kılavuz, koltuk tabanının altındaki depolama bölmesinde, kılavuzda gösterildiği gibi saklanmalıdır.

KULLANIM KILAVUZU Spin 360 GTI Joie

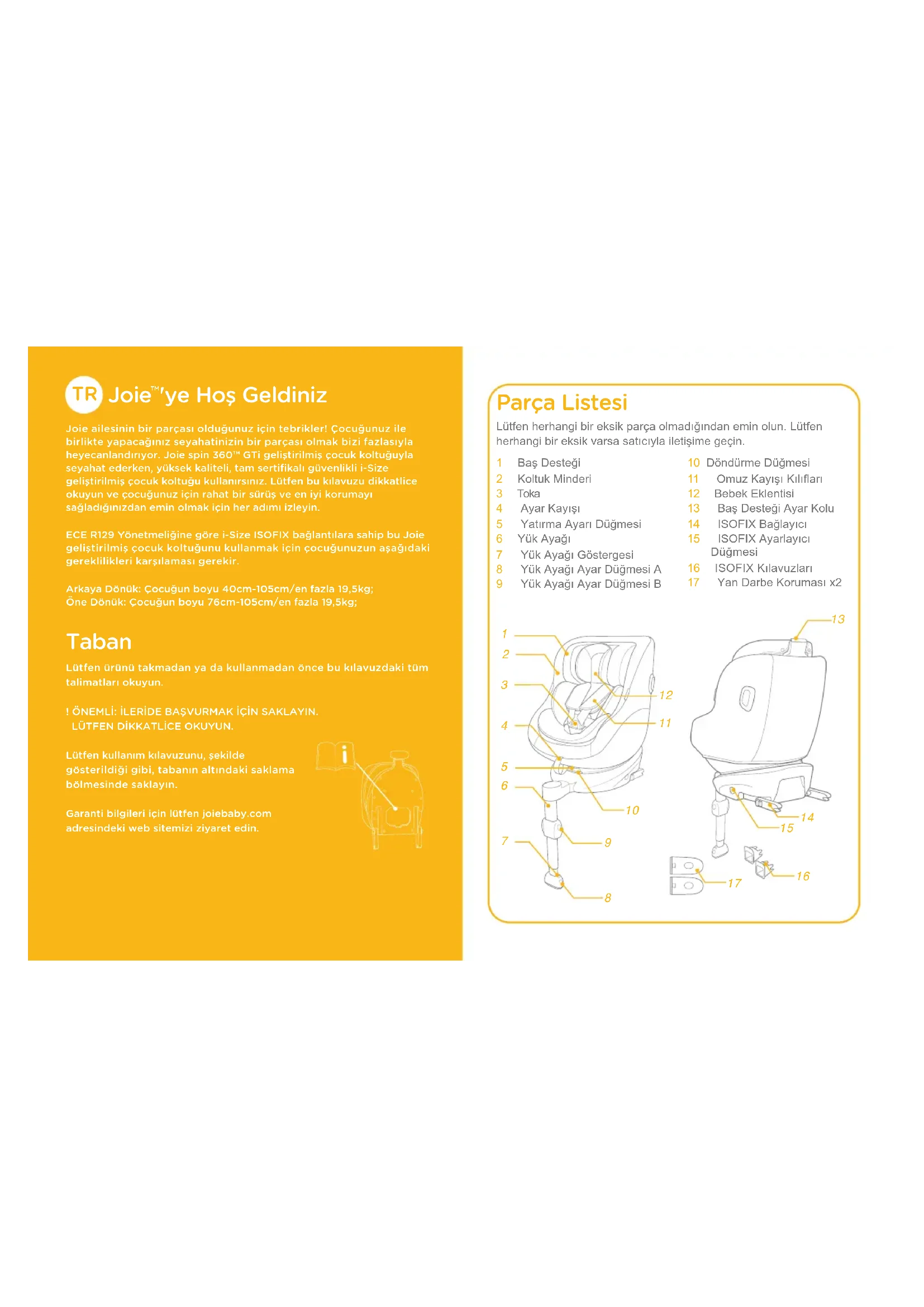

Joie™'ye Hoş Geldiniz

Joie ailesinin bir parçası olduğunuz için tebrikler! Çocuğunuz ile birlikte yapacağınız seyahatinizin bir parçası olmak bizi fazlasıyla heyecanlandırıyor. Joie spin 360 ^™ GTi geliştirilmiş çocuk koltuğuyla seyahat ederken, yüksek kaliteli, tam sertifikalı güvenlikli i-Size geliştirilmiş çocuk koltuğu kullanırısınız. Lütfen bu kılavuzu dikkatlice okuyun ve çocuğunuz için rahat bir sürüş ve en iyi korumayı sağladığınızdan emin olmak için her adımı izleyin.

ECE R129 Yönetmeliğine göre i-Size ISOFIX bağlantılara sahip bu Joie geliştirilmiş çocuk koltuğunu kullanmak için çocuğunuzun aşağıdaki gereklilikleri karşılaması gerekir.

Arkaya Dönük: Çocuğun boyu 40cm-105cm/en fazla 19,5kg; Öne Dönük: Çocuğun boyu 76cm-105cm/en fazla 19,5kg;

Taban

Lütfen ürünü takmadan ya da kullanmadan önce bu kılavuzdaki tüm talimatları okuyun.

! ÖNEMLİ: İLERİDE BAŞVURMAK İÇİN SAKLAYIN. LÜTFEN DİKKATLİCE OKUYUN.

Lütfen kullanım kılavuzunu, şekilde gösterildiği gibi, tabanın altındaki saklama bölmesinde saklayın.

Garanti bilgileri için lütfen joiebaby.com adresindeki web sitemizi ziyaret edin.

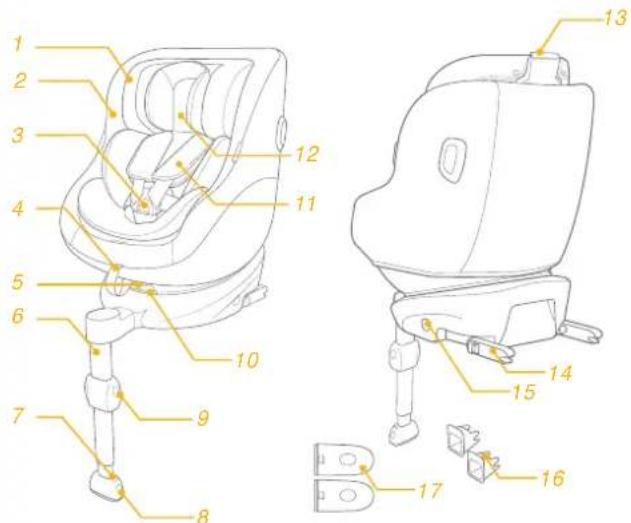

Lütfen herhangi bir eksik parça olmadığından emin olun. Lütfen herhangi bir eksik varsa satıcıyla iletişime geçin.

1 Baş Desteği
2 Koltuk Minderi
3 Toka
4 Ayar Kayışı
5 Yatırma Ayarı Düğmesi
6 Yük Ayağı
7 Yük Ayağı Göstergesi
8 Yük Ayağı Ayar Düğmesi A
9 Yük Ayağı Ayar Düğmesi B

10 Döndürme Düğmesi
11 Omuz Kayışı Kılıfları
12 Bebek Eklentisi
13 Baş Desteği Ayar Kolu
14 ISOFIX Bağlayıcı
15 ISOFIX Ayarlayıcı Düğmesi
16 ISOFIX Kılavuzları
17 Yan Darbe Koruması x2

Geliştirilmiş çocuk koltuğu sisteminin sert ve plastik parçalarının, hareketli bir koltuğa veya aracın bir kapısına sıkışmayacak şekilde yerleştirilip monte edilmeleri gerektiğine DİKKAT EDİN.
! Arkaya bakan geliştirilmiş çocuk koltuğu sistemlerini, aktif öne bakan hava yastığı takılı iken KULLANMAYIN.
! Bu geliştirilmiş çocuk koltuğunu 129 Nolu AB Yönetmeliğine göre kullanmak için çocuğunuzun aşağıdaki gereklilikleri karşılaması gerekir.
! Arkaya Dönük: Çocuğun boyu 40cm-105cm/en fazla 19,5kg
Öne Dönük: Çocuğun boyu 76cm- 105cm/en fazla 19,5kg
ÖNEMLİ - ÇOCUK 15 AYINI DOLDURANA KADAR ÖNE DÖNÜK KONUMDA KULLANMAYIN (Talimatlara başvurun).
Geliştirilmiş çocuk koltuğu, onaylı tüm araçlara siğmayabilir. Daha fazla bilgi için lütfen verilen montaj listesine bakın.
Çocuğu tutan tüm kayışlar çocuğun vücuduna göre ayarlanmalı ve kayışlar bükülmemelidir.

UYARI

! Çocuğunuz bu geliştirilmiş çocuk koltuğuna yerleştirildikten sonra, güvenlik kemeri doğru biçimde kullanılmalıdır. Herhangi bir kucak kemerinin alttan takıldığından emin olun, böylece kalça kemiği sağlam bir şekilde takılmalıdır.
! Bir kazada şiddetli zorlanmalara maruz kaldığında bu geliştirilmiş çocuk koltuğu değiştirilmelidir. Bir kaza, üzerinde göremeyebileceğiniz hasara neden olabilir.
Yetkili makamın onayı olmadan cihazda herhangi bir değişiklik veya ekleme yapılması ve geliştirilmiş çocuk koltuğu üreticisi tarafından sağlanan montaj talimatlarının tam olarak yerine getirilmemesi durumlarında ortaya çıkabilecek tehlikeleri dikkate alın.
! Lütfen bu geliştirilmiş çocuk koltuğunu güneş altında bırakmayın; aksi durumda çocuğun cildi için çok ısınabilir. Çocuğu içine yerleştirmeden önce geliştirilmiş çocuk koltuğunu mutlaka dokunarak kontrol edin.
Çocuğunuzu, bu geliştirilmiş çocuk koltuğunda asla gözetimsiz bırakmayın.
Çarpişma durumunda yaralanmalara neden olabilecek herhangi bir bavul veya diğer nesneler uygun biçimde sabitlenmelidir.
Geliştirilmiş çocuk koltuğu sistemi, tekstil malzemeleri olmadan KULLANILMAMALIDIR.
! Koltuk performansının önemli bir parçasını oluşturduklarından, tekstil malzemeleri üretici firmanın önerðiginin dışındakilerle değiştirilmemelidir.

UYARI

! Lütfen satın almadan önce bu gelişmiş çocuk koltuğunun aracınıza doğru şekilde takılıp takılmadığını kontrol edin.
! Hiçbir geliştirilmiş çocuk koltuğu bir kazada yaralanmaya karşı tam koruma garanti edemez. Ancak bu geliştirilmiş çocuk koltuğunun doğru kullanılması, çocuğunuzun ciddi yaralanma veya ölüm riskini azaltacaktır.
! Bu geliştirilmiş çocuk koltuğunu bu kılavuzdaki talimatları dikkate almadan kurmayın; aksi durumda çocuğunuzu ciddi yaralanma veya ölüm riski altına sokabilirsiniz. Kullanıcı ayrıca araç üreticisinin el kitabına yönlendirilmelidir.
Hasarlı veya eksik parçaları varsa bu geliştirilmiş çocuk koltuğunu kullanmayın.
! Omuz kayışları ve bacaklar arasındaki kasık kayışıyla doğru ve güvenli biçimde bağlanması engelleyebileceğinden, çocuğunuza geniş/büyük beden kıyafetler GİYDİRMEYİN.

Acil durum

Acil durum veya kaza hâlinde, ilk yardım ve tıbbi tedavi yoluyla çocuğunuzla hemen ilgilenilmesini sağlamak çok önemlidir.

Ürün Bilgisi

1. Bu bir i-Size Geliştirilmiş Çocuk Koltuğu Sistemidir. 129 numaralı BM Yönetmeliğine göre, aracın kullanım kılavuzunda araç üreticisi tarafından belirtilen i-Size uyumlu araç koltuğu konumlarında kullanım için onaylanmıştır.
2. Şüphe duyulması durumunda Geliştirilmiş Çocuk Koltuğu Sisteminin üreticisine veya bayisine danışın.

Malzemeler Plastik, metal, kumaş

Patent No. Patentler beklemededir

Kurulumla İlgili Dikkat Edilecek Hususlar

bkz.resim 1 - 2

ECE R129	Çocuğun Boyu/Kilosu	Montaj Modu	Montaj	Referans Yaş	Eğim Konumu
	40cm-105cm/≤19,5kg	Arkaya Dönük mod		Doğumdan yaklaşık 4 yaşa	Konum 1-5
	76cm-105cm/≤19,5kg	Öne Dönük mod		15 ay ila yaklaşık 4 yaş	Konum 1-5

Tabani Takma

bkz. resim ③ - ⑫

! Tabanı araç koltuğuna yerleştirdikten sonra yük ayağını zemine doğru aşağı çekin.

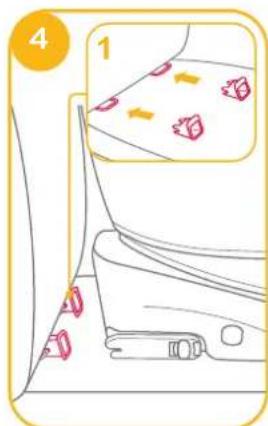

! Kuruluma yardımcı olmak için ISOFIX kılavuzlarını geçirin. 4 -1
! ISOFIX için 10 tane ayarlanabilir konum vardır. ISOFIX kısmını uzatmak için ISOFIX ayarlayıcı düğmeye basın. 5
! Her iki ISOFIX bağlayıcının da ISOFIX tutturma noktalarına sıkıca takıldığından emin olun. Her iki ISOFIX bağlayıcındaki göstergelerin renkleri tamamen yeşil olmalıdır. 6 -1
! Daha sıkı bir kurulum veya artırılmış kabin boşluğu gerekirse, ISOFIX ayarlayıcı düğmesine basın 5-1 ve ayarlamak için itin. 6

4 1

5 2 1

! ISOFIX bağlantısını yaptıktan sonra yük ayağını zemine doğru aşağı çekin. Yük ayağı göstergesi yeşil renkte olduğunda, yük ayağı doğru biçimde takılmıştır.
! Yük ayağı serbest bırakma düğmesini sıkın ve yük ayağı uzunluğunu ayarlayın.
! Gelişmiş çocuk koltuğu sisteminde çocuk olsun ya da olmasın, yük ayağının araç zemini ile temas halinde olduğundan ve kilitli kaldığından daima emin olun.
! Takma ayağında birden fazla pozisyon vardır. Yük ayağı göstergesinin kırmızı renkte olması, yük ayağının yanlış konumda bulunduğunu gösterir. 9
! Yük ayağının aracın tabanıyla tam olarak temas ettiğinden emin olun. Kırmızı renk yanlış şekilde kurulduğu anlamına gelir.
! Her iki ISOFIX bağlayıcıyı çekerek, tabanın güvenli bir şekilde takıldığını kontrol edin.
! ISOFIX bağlayıcılar, ISOFIX tutturma noktalarına takılmalı ve kilitlenmelidir. 9 -1
! Yük ayağı doğru takılmalı ve göstergesi yeşil olmalıdır. 9-2

Çocuk koltuğunu kullanmak için lütfen arkaya dönük mod ve yatırma konumları modu konularına başvurun.

Araçtan çıkarmak için, ISOFIX ayarlayıcı düğmesine 10 -1 basın ve taban arka kısmını koltuktan çekin.

Bağlayıcılara bastırarak aracın ISOFIX bağlantısından serbest bırakın. 11

Ulaşım sırasında hasarı önlemek için, ISOFIX ayarlayıcı düğmesine 12 -1 basın ve bağlayıcıyı tamamen katlayın. 12 -2

10 2 ↑₁

11 2 1

12 2 1

Yatırma Ayarı

bkz. resim 13 - 14

Yatırma ayarı düğmesini sıkıp 13, çocuk koltuğunu uygun konuma ayarlayın. Yatırma açıları 14 numaralı resimde gösterilmektedir.

13

Yatırdıktan sonra lütfen yük ayağı konumunu tekrar kontrol edin. Arkaya dönük mod için 5, öne dönük mod için 5 yatırma konumu vardır.

1. Geliştirilmiş çocuk koltuğu, çıkarılabilir yan darbe koruması ile birlikte teslim edilir. Bu yan darbe koruması en iyi koruma için aracın kapı tarafından kullanılmalıdır. Kurulum 15°de gösterilmiştir.

2. Yan darbe korumasını çıkarmak için serbest bırakma düğmesine basın.16

15

16 2 1

Kafa Desteği ve

Omuz Kemeri için Yükseklik Ayarı

bkz. resim 17 - 19

1. Lütfen baş desteğini ayarlayın ve omuz kayışlarının 17 numaralı resme uygun olarak doğru yükseklikte olduğunu kontrol edin.
   ! Arkaya dönük konumda kullanılırken, omuz kayışı yüksekliği çocuğun omuzlarıyla eşit olmalıdır. 17
   Öne dönük konumda kullanılırken, omuz kayışı yüksekliği çocuğun omuzlarıyla eşit olmalıdır. 17

2. Baş desteği ayar kolunu 18 kaldırırken 6 konumdan birine geçinceye kadar kafa desteğini yukarı veya aşağı itin. Baş desteği konumları 19 numaralı resimde gösterilmektedir.

17

(Çocuğun boyu 40cm-105cm/Çocuğun kilosu 19,5kg/bebek - 4 yaş)

bkz, resim 3 - 9

! Lütfen çocuk koltuğunu aracın arka koltuğuna monte edip ardından çocuğu çocuk koltuğuna yerleştirin.

bkz. resim 20 - 29

1. ISOFIX ayarlayıcı düğmesine 20 -1 basın ve taban arka kısmını koltuktan çekin.
2. Çocuğun yandan daha kolay yerleştirilmesi/çıkarılması amacıyla döndürmek için döndürme düğmesine basıp istediğiniz yöne doğru geri döndürün. 21 ve 23
3. Daha sıkı bir kurulum veya artırılmış kabin boşluğu gerekirse, ISOFIX ayarlayıcı düğmesine basın 2-1 ve ayarlamak için itin. 2-2

20 2 1

21

22 2 1

! ISOFIX bağlayıcılar, ISOFIX tutturma noktalarına takılmalı ve kilitlenmelidir. 23-1
! Yük ayağı doğru takılmalı ve göstergesi yeşil olmalıdır. 23 -2
Gelişmiş çocuk koltuğu sisteminde çocuk olsun ya da olmasın, gelişmiş çocuk koltuğunun daima ileriye dönük modda veya arkaya dönük modda kilitli kaldığından emin olun.

Çocuğu Sabitleme

Çocuk koltuğa yerleştirildikten sonra, Omuz Kayışlarının uygun yükseklikte olup olmadığını kontrol edin.

1. Şerit ayarlama düğmesine basarken, omuz kayışlarını uygun uzunluğa çekin. 24
2. Kırmızı düğmeye basarak kayışın tokasını açın. 25

23 !1 CLICK !2

1. Çocuğun arkaya dönük modda daha rahat yerleştirilmesini sağlamak için koltuğun her iki tarafındani tokaları sabitleyin.
2. Çocukları korumak için bebek eklentisini kullanın. 27

Çocuğun kafası rahatlıkla siğmamaya başladığıda, bebek eklentisinin baş desteği kısmini çıkarın. Eklentinin kafa kısmini çıkarmak için baş desteğindeki kopçaları ayırın. Bebeğin omuzları rahatlıkla siğmamaya başladığıda, bebek eklentisinin gövde kısmini çıkarın. Bebek 60 cm'den kisayken tam bebek eklentisinin kullanılmasını öneriz: eklentiye siğamayana kadar kullanılabilir. Bebek eklentisi yükselir yan darbe koruması. 1 Çocuk rahat biçimde oturamadığında daha fazla alan sağlamak için kopçaları ayırarak bebek eklentisi yastigını çıkarın. Daha fazla rahatlık için çocuğun sırtini desteklemek amacıyla, yastık, takilmadan aynı olarak kullanılabilir.

1. Çocuğu çocuk koltuğuna yerleştirip her iki kolu kayışlardan geçirin.

! Çocuk oturtulduktan sonra, omuz kayışlarının doğru yükseklikte olup olmadığını tekrar kontrol edin.

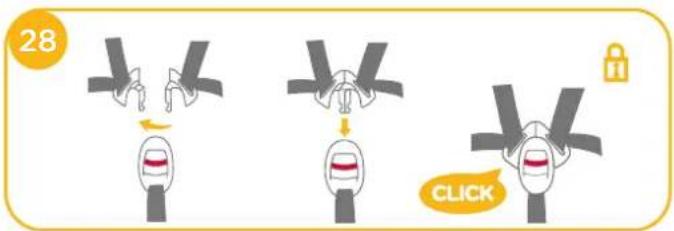

6. Tokayı takın. Lütfen 28 numaralı resme başvurun.

28 CLICK

1. Ayar şeridini aşağı çekin ve çocuğun doğru biçimde sabitlendiğinden emin olmak için uygun uzunluğa ayarlayın. 29
   ! Çocuk ve Omuz Kayışları arasındaki mesafenin yaklaşık bir el kalınlığında olduğundan emin olun.
2. Gideceğiniz yere ulaştığınızda çocuk çıkarılırken 24 ve 25 ve 26 adımları gerçekleştirilirse, kayış takımı, araca geri döndüğünüzde engel oluşturmayacak ve yerleştirmeye hazır olacak şekilde konumlandırılmalıdır.

29

Öne Dönük Modda Kullanma (Çocuğun boyu 76cm-105cm/Çocuğun kilosu 19,5kg/15 ay - 4 yaş)

bkz, resim 3 - 9

! Lütfen çocuk koltuğunu araç koltuğuna monte edip çocuğu çocuk koltuğuna yerleştirin.

bkz. resim 30 - 37

1. ISOFIX ayarlayıcı düğmesine 30-1 basın ve taban arka kısmını koltuktan çekin.30-2
2. Çocuğun yandan daha kolay yerleştirilmesi/çıkarılması amacıyla döndürmek için döndürme düğmesine basıp istediğiniz yöne doğru öne döndürün. 31 ve 33
3. Daha sıkı bir kurulum veya artırılmış kabin boşluğu gerekirse, ISOFIX ayarlayıcı düğmesine basın 😊-1 ve ayarlamak için itin. 😊-2

30 2 1

31

32 2 1

! ISOFIX bağlayıcılar, ISOFIX tutturma noktalarına takılmalı ve kilitlenmelidir. 33 -1
! Yük ayağı doğru takılmalı ve göstergesi yeşil olmalıdır. 33 -2
! Gelişmiş çocuk koltuğu sisteminde çocuk olsun ya da olmasın, gelişmiş çocuk koltuğunun daima ileriye dönük modda veya arkaya dönük modda kilitli kaldığından emin olun.

Çocuğu Sabitleme

Çocuk koltuğa yerleştirildikten sonra, Omuz Kayışlarının uygun yükseklikte olup olmadığını kontrol edin.

1. Şerit ayarlama düğmesine basarken, omuz kayışlarını uygun uzunluğa çekin. 34
2. Kırmızı düğmeye basarak kayışın tokasını açın. 35
3. Çocuğun öne dönük modda daha rahat yerleştirilmesini sağlamak için koltuğun her iki tarafındani tokaları sabitleyin. 25
4. Çocuk koltuğunu öne dönük modda monte ederken bebek eklentisini kullanmayın.
5. Çocuğu çocuk koltuğuna yerleştirip her iki kolu kayışlardan geçirin. Tokayı takın.

33 !1 CLICK !2

! Çocuk oturtulduktan sonra, omuz kayışlarının doğru yükseklikte olup olmadığını tekrar kontrol edin.
6. Ayar şeridini aşağı çekin ve çocuğun doğru biçimde sabitlendiğinden emin olmak için uygun uzunluğa ayarlayın.
! Çocuk ve Omuz Kayışları arasındaki mesafenin yaklaşık bir el kalınlığında olduğundan emin olun.
7. Gideceğiniz yere ulaştığınızda çocuk çıkarılırken 34 ve 35 ve 36 adımları gerçekleştirilirse, kayış takımı, araca geri döndüğünüzde engel oluşturmayacak ve yerleştirmeye hazır olacak şekilde konumlandırılmalıdır.

Tekstil Malzemelerini Ayırma

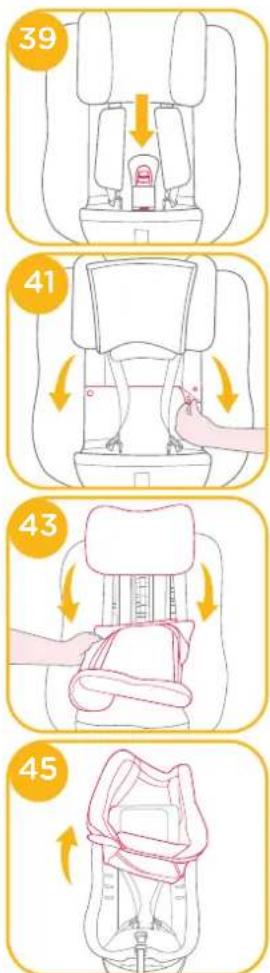

bkz. resim 38 - 45

Tokayı çıkarmak için kırmızı düğmeye basın. 38

Tekstil malzemelerini ayırmak için 39 - 45 arası adımları izleyin.

Tekstil malzemelerini tekrar takmak için lütfen yukarıdaki adımları ters yönde izleyin.

37

38

40 ↑

Takozu eklentiden çıkardıktan sonra lütfen çocuğun erişemeyeceği bir yerde saklayın.
! Koltuk kaplamasını ve iç altlığı 30°C'nin altındaki soğuk suyla yıkayın.
! Tekstil malzemeleri ütülemeyin.
! Tekstil malzemelerinde ağartıcı kullanmayın veya kuru temizlemeye vermeyin.
! Çocuk koltuğunu veya tabanı yıkamak için, seyreltilmemiş deterjan, gaz ya da başka bir organik çözelti kullanmayın. Bu işlem çocuk koltuğuna zarar verebilir.
! Koltuk kaplamasını ve iç altlığı kurutmak amacıyla sıkmayın. Bu, koltuk kaplamasında ve iç altlıkta kırışıklıklara neden olabilir.
! Koltuk kaplamasını ve iç altlığı gölgede kurutun.
! Uzun bir süre kullanılmadığı zamanlarda, çocuk koltuğunu ve tabanı aracın koltuğundan çıkarın. Çocuk koltuğunu çocuğunuzun erişemeyeceği serin ve kuru bir yere koyun.
! Temizlik sırasında kayış bağlayıcıları kurcalamayın.
