Spin 360 GTI - Turvaistuin Joie - Ilmainen käyttöohje ja opas

Tuotetyyppi	Autonistuin ISOFIX-pohjalla
Merkki	Joie
Malli	Spin 360 GTI
Standardi	i-Size (R129)
Käyttö	Taaksepäin ja eteenpäin
Lapsen koko (taaksepäin)	40-105 cm / max 19,5 kg
Lapsen koko (eteenpäin)	76-105 cm / max 19,5 kg
Suositeltu ikä (taaksepäin)	Syntymästä noin 4 vuoteen
Suositeltu ikä (eteenpäin)	15 kuukaudesta noin 4 vuoteen
Kierto	360°
Kallistus	5 asentoa molempiin suuntiin
Sivuturva	Irrotettava, sijoitetaan oven puolelle
Lattiakannatin	Lukitusilmaisimella (vihreä/punainen)
ISOFIX-liittimet	2 liitintä, 10 säädettävää asentoa
Vauvan sisäosa	Sisältyy, lapsille < 60 cm
Pään tuki	6 säädettävää asentoa
Virtalähde	Ei mitään (mekaaninen laite)
Huolto	Kylmäpesu (< 30°C), varjossa kuivaus, älä silitä tai käytä valkaisuainetta
Materiaalit	Muovi, metalli, kangas
Säilytyslokerikko	Pohjan alla käsikirjaa varten
Takuu	Katso joiebaby.com

Usein kysytyt kysymykset - Spin 360 GTI Joie

Mitkä ovat mahdolliset asennustavat?

Istuin voidaan asentaa taaksepäin lapsille, joiden pituus on 40–105 cm (max 19,5 kg) ja eteenpäin lapsille, joiden pituus on 76–105 cm (max 19,5 kg). Se käyttää ISOFIX-liittimiä ja lattiakannatinta.

Miten istuinta käännetään?

Paina pohjassa olevaa kiertonappia kääntääksesi istuinta 360°, mikä helpottaa lapsen asennusta ja poistoa.

Milloin minun tulee vaihtaa taaksepäin suunnatusta tilasta eteenpäin suunnattuun tilaan?

On suositeltavaa pitää lapsi taaksepäin vähintään 15 kuukauden ikään. Eteenpäin suuntautuminen on mahdollista 76 cm:n ja 15 kuukauden iästä alkaen 105 cm:iin / 19,5 kg:aan asti.

Miten istuimen pehmeät osat puhdistetaan?

Irrota pehmeät osat noudattaen ohjeita (vaiheet 38–45). Pese ne kylmällä vedellä (< 30°C), älä silitä, älä kuivapesu eivätkä käytä valkaisuainetta. Kuivaa varjossa.

Mitä tehdä, jos lattiakannattimen ilmaisin on punainen?

Punainen ilmaisin tarkoittaa, ettei lattiakannatinta ole asennettu oikein. Säädä pituutta painamalla lukituksen vapautuspainiketta, kunnes ilmaisin muuttuu vihreäksi ja kannatin on tiiviissä kosketuksessa lattiaan.

Voinko käyttää tätä istuinta ilman vauvan sisäosaa?

Vauvan sisäosa on suositeltava lapsille, joiden pituus on alle 60 cm tai kunnes se tulee liian pieneksi. Se parantaa sivuturvaa. Eteenpäin suunnatussa tilassa älä käytä sisäosaa.

Onko istuin yhteensopiva kaikkien ajoneuvojen kanssa?

Istuin on yhteensopiva ajoneuvojen kanssa, joissa on ISOFIX-kiinnityspisteet (i-Size). Tarkista ajoneuvosi käsikirjasta yhteensopivat paikat.

Miten valjaiden korkeutta säädetään?

Olkavaljaat säädetään pääntuen säätövivulla (18). Niiden tulee olla lapsen hartioiden korkeudella sekä taaksepäin että eteenpäin suunnatussa tilassa.

Mitä tehdä onnettomuuden sattuessa?

Onnettomuuden jälkeen istuin on vaihdettava, vaikka se ei näyttäisi vahingoittuneelta. Voimakas jännitys on saattanut heikentää rakennetta.

Miten käyttöohjeet säilytetään?

Käsikirja on säilytettävä istuimen pohjan alla olevassa säilytyslokerossa, kuten ohjeessa on kuvattu.

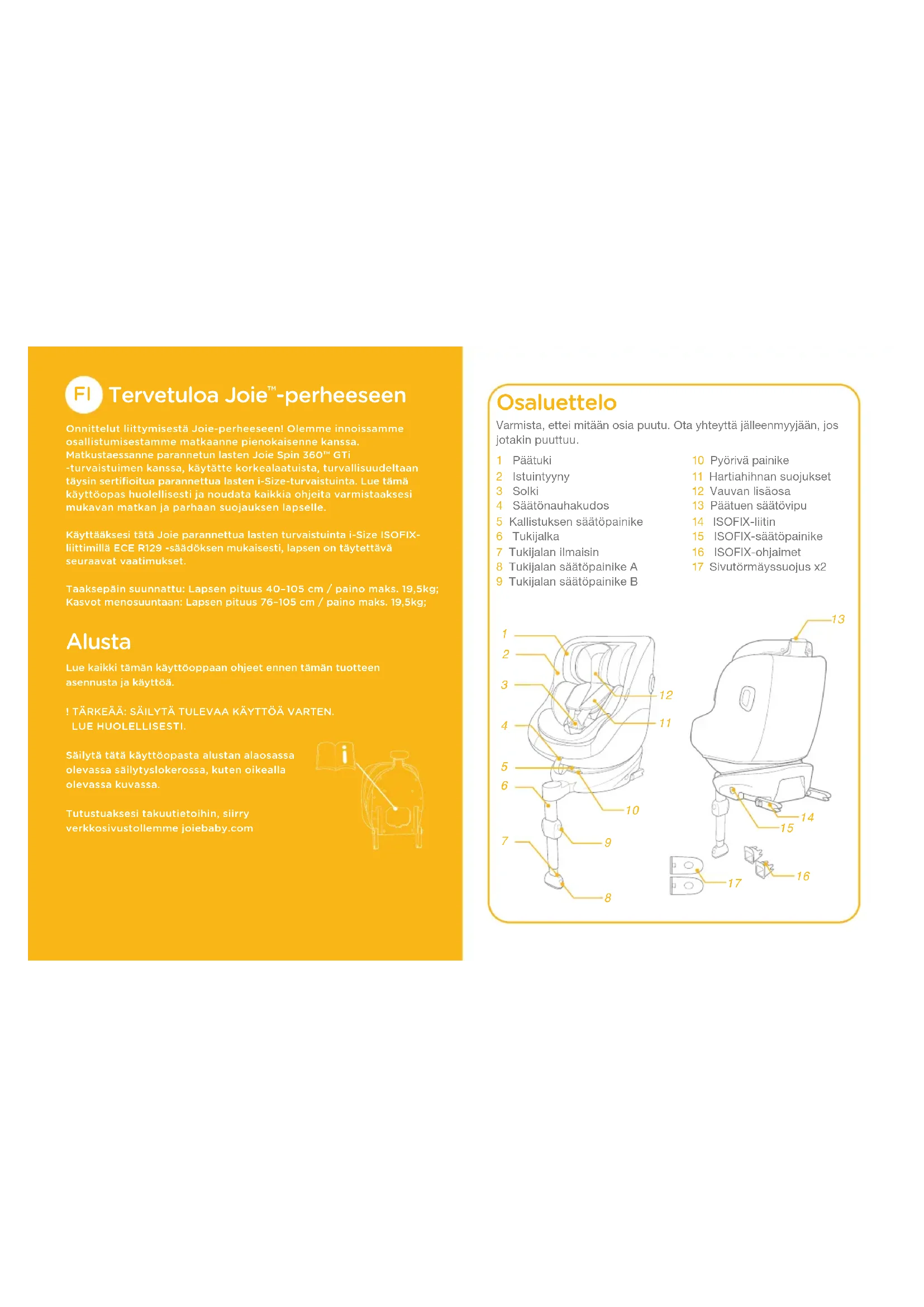

KÄYTTÖOHJE Spin 360 GTI Joie

Onnittelut liittymisestä Joie-perheeseen! Olemme Innoissamme osallistumisestamme matkaanne pienokaisenne kanssa. Matkustaessanne parannetun lasten Joie Spin 360 ^TM GTi -turvaistuimen kanssa, käytätte korkealaatuista, turvallisuudeltaan täysin sertifioitua parannettua lasten i-Size-turvaistuinta. Lue tämä käyttöopas huolellisesti ja noudata kaikkia ohjeita varmistaaksesi mukavan matkan ja parhaan suojauksen lapselle.

Käyttääksesi tätä Joie parannettua lasten turvaistuinta i-Size ISOFIX-liittimillä ECE R129 -säädöksen mukaisesti, lapsen on täytettävä seuraavat vaatimukset.

Taaksepäin suunnattu: Lapsen pituus 40-105 cm / paino maks. 19,5kg; Kasvot menosuuntaan: Lapsen pituus 76-105 cm / paino maks. 19,5kg;

Alusta

Lue kaikki tämän käyttöoppaan ohjeet ennen tämän tuotteen asennusta ja käyttöä.

! TÄRKEÄÄ: SÄILYTÄ TULEVAA KÄYTTÖÄ VARTEN. LUE HUOLELLISESTI.

Säilytä tätä käyttöopasta alustan alaosassa olevassa säilytyslokerossa, kuten oikealla olevassa kuvassa.

Tutustuaksesi takuutietoihin, siirry verkkosivustollemme joiebaby.com

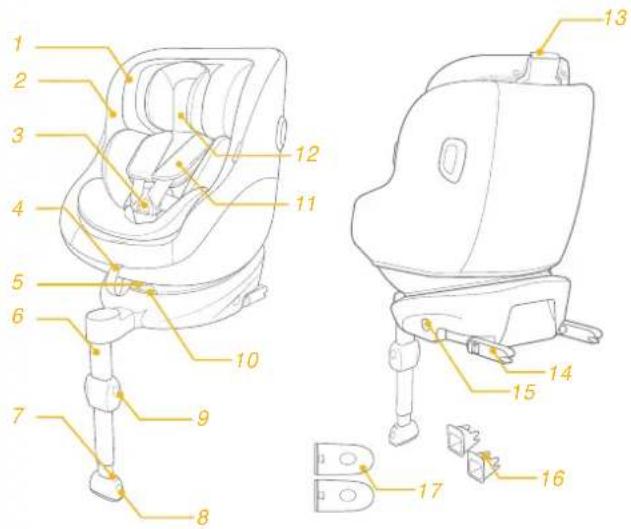

Varmista, ettei mitään osia puutu. Ota yhteyttä jälleenmyyjään, jos jotakin puuttuu.

1 Päätuki
2 Istuintyyny
3 Solki
4 Säätönauhakudos
5 Kallistuksen säätöpainike
6 Tukijalka
7 Tukijalan ilmaisin
8 Tukijalan säätöpainike A
9 Tukijalan säätöpainike B

10 Pyörivä painike
11 Hartiahihnan suojukset
12 Vauvan lisäosa
13 Päätuen säätövipu
14 ISOFIX-liitin
15 ISOFIX-säätöpainike
16 ISOFIX-ohjaimet
17 Sivutörmäyssuojus x2

! PIDÄ huoli, että parannetun lasten turvaistuimen jäykät kohteet ja muoviosat tulevat sijoitetuiksi niin, että niiden juuttuminen siirrettävään istuimeen tai ajoneuvon oveen on epätodennäköistä.
! ÄLÄ käytä taaksepäin suunnattua parannettua lasten turvaistuinta istuimilla, joihin on asennettu aktiivinen frontaalinen turvatyyny.
! Käyttääksesi tätä parannettua lasten turvaistuinta Yhdistyneiden Kansakuntien säädöksen nro 129 mukaisesti, lasten turvaistuin on täytettävä seuraavat vaatimukset.
! Taaksepäin suunnattu: Lapsen pituus 40–105 cm / paino maks. 19,5kg
! Kasvot menosuuntaan: lasten turvaistuin pituus 76–105 cm / paino maks. 19,5 kg
TÄRKEÄÄ - ÄLÄ KÄYTÄ KASVOT MENOSUUNTAAN -ASENTOA ENNEN KUIN LAPSI ON IÄLTÄÄN YLI 15 KUUKAUTTA (Katso ohjeet).
! Parannettu lasten turvaistuin ei ehkä sovi kaikkiin hyväksyttyihin ajoneuvoihin. Katso lisätietoja toimitukseen kuuluvasta sopimuksesta.
! Kaikkien lasta rajoittavien hihnojen tulee olla säädetty lapsen kokoa vastaavaksi eivätkä hinnat saa olla kierteellä.

VAROITUS

! Kun lapsi on asetettu tähän parannettuun lasten turvaistuimeen, turvavyötä on käytettävä oikein. Varmista, että kaikkia sylihihnoja pidetään alhaalla niin, että lantio on kiinnittynyt lujasti, on kuormitettava.
Tämä parannettu lasten turvaistuin tulee vaihtaa, jos se on altistunut voimakkaille rasituksille onnettomuudessa. Onnettomuus voi aiheuttaa silmille havaitsematonta vahinkoa.
! Pidä mielessä vaara, joka aiheutuu ilman toimivaltaisen viranomaisen hyväksyntää tehdyistä muutoksista tai lisäyksistä, ja vaaroja, jotka aiheutuvat siitä, ettei lasten parannetun turvaistuimen valmistajan toimittamia asennusohjeita noudateta tarkasti.
! Pidä tämä parannettu lasten turvaistuin poissa auringonpaisteesta, siitä voi tulla liian kuuma lasten iholle. Tunnustele parannettua lasten turvaistuinta ennen lapsen asettamista siihen.
! ÄLÄ KOSKAAN jätä lasta valvomatta tähän parannettuun lasten turvaistuimeen.
! Kaikki matkatavarat tai muut esineet, jotka voivat aiheuttaa vammoja törmäystilanteessa, on kiinnitettävä kunnolla.
! Parannettua lasten turvaistuinjärjestelmää EI SAA KÄYTTÄÄ ilman pehmyttarvikkeita.
! Pehmyttarvikkeita ei saa vaihtaa muihin kuin valmistajan suosittelemiin, koska pehmyttarvikkeet muodostavat kiinteän osan turvajärjestelmän suorituskyyvystä.

VAROITUS

! Tarkista, voidaanko tämä parannettu lasten turvaistuinjärjestelmä asentaa oikein ajoneuvoosi ennen kuin ostat sen.
! MIKÄÄN parannettu lasten turvaistuin ei takaa täyttä suojausta vammalta onnettomuudessa. Tämän parannetun lasten turvaistuimen oikea käyttö kuitenkin vähentää lapsen vakavan vamman tai kuoleman vaaraa.
! ÄLÄ asenna tätä parannettua lasten turvaistuinta noudattamatta tämän käyttöoppaan ohjeita, muuten saatat asettaa lapsen vakavaan loukkaantumisen tai kuoleman vaaraan. Käyttäjän tulee katsoa tiedot myös ajoneuvon valmistajan käsikirjasta.
! ÄLÄ käytä tätä parannettua lasten turvaistuinta, jos se on vahingoittunut, tai jos siitä puuttuu osia.
ÄLÄ pue lasta väljiin / liian suuriin vaatteisiin, se voi estää lasten turvallisen kiinnittämisen hartiavaljaisiin ja haarahihnaan jalkojen välissä.

Hätätilanne

Hätätilanteessa tai onnettomuuden sattuessa kaikkein tärkeintä on ensiavun saaminen lapselle ja hakeutuminen välittömästi lääketieteelliseen hoitoon.

Tuotetiedot

1. Tämä on i-Size tehostettu lasten turvaistuin. Se on hyväksytty YK:n säädöksen nro 129:n mukaisesti käytettäväksi i-Size-yhteensopivissa istumasijainneissa, jotka ajoneuvon valmistaja on osoittanut ajoneuvon käyttöoppaassa.
2. Jollet ole varma, ota yhteyttä parannetun lasten turvaistuinjärjestelmän valmistajaan tai jälleenmyyjään.

Materiaalit Muovit, metalli, kankaat

Patenttinumero Patentteja vireillä

Asennuksessa huomioitavaa

katso kuvat 1 - 2

ECE R129	Lapsen koko	Asennustila	Asennus	Viiteikä	Kälsätattu asento
	40-105 cm / ≤ 19,5kg	Taaksepäin suunnattu tila		Noin vastasyntyneestä 4-vuotiaaksi	Sijainti 1-5
	76-105 cm / paino ≥19,5 kg	Kasvot menosuuntaan -tila		15 kuukauden ikäisestä noin 4-vuotiaaseen	Sijainti 1-5

Alustan asentaminen

katso kuvat ③ - ⑫

! Asetettuasi alustan ajoneuvon istuimelle, vedä tukijalka alaspäin lattiaan.

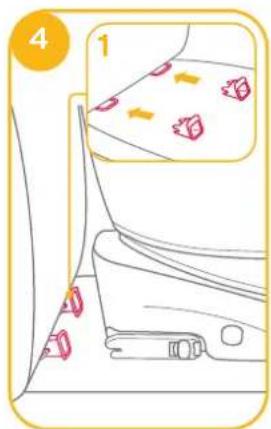

! Liitä ISOFIX-ohjaimet helpottaaksesi asennusta. 4 -1
! ISOFIX-liittimille on 10 säädettävää asentoa. Paina ISOFIX-säätöpainiketta laajentaaksesi ISOFIX-liitintä.
! Varmista, että molemmat ISOFIX-liittimet on kiinnitetty niiden ISOFIX-kiinnityspisteisiin. Molempien ISOFIX-liittimien ilmaisinten tulisi olla kokonaan vihreitä. 6 -1
! Jos tarvitaan tiukempaa asennusta tai enemmän sisätilaa, paina ISOFIX-säätöpainiketta 6-1 ja paina säätääksesi. 6

4 1

5 2 1

! Kiinnitettyäsi ISOFIX-liittimen, vedä tukijalka alas lattiaan. Kun tukijalan ilmaisin näkyy vihreänä, se on asennettu oikein. ! Purista tukijalan vapautuspainiketta ja säädä sitten tukijalan pituutta. ! Varmista aina, että tukijalka on kosketuksissa ajoneuvon lattian kanssa ja pysyy lukittuna riippumatta siitä onko parannetussa lapsen turvaistuimessa lasta.
! Tukijalalla on useita asentoja. Kun tukijalan ilmaisin näkyy punaisena, tukijalka on väärässä asennossa.
! Varmista, että tukijalka on kokonaan kosketuksissa ajoneuvon lattialevyn kanssa. Punainen tarkoittaa, että se on asennettu väärin. 8
! Varmista, että alusta on asennettu pitävästi vetämällä molemmista ISOFIX-liittimistä.
! ISOFIX-liittimien tulee olla kiinni ja lukittuina ISOFIX-kiinnityspisteisiin. ⑨ -1
! Tukijalka on asennettava oikein niin, että vihreä ilmaisin on näkyvissä. 9 -2

Katso taaksepäin suunnattu tila - ja kallistusasennot-tila-luvuista kuinka turvaistuinta käytetään.

Poistaaksesi turvaistuimen ajoneuvosta, paina ISOFIX -säätöpainiketta 10-1 ja vedä alusta irti istuimesta. 10-2

Paina ja vapauta sitten kiinnikkeet ajoneuvon ISOFIX-kiinnityspisteistä.

Estääksesi siirronaikaisen vahingon, paina ISOFIX-säätöpainiketta 12 -1 ja taita liitin kokonaan. 12 -2

10 2 1

11 2 1

12 2 1

Kallistuksen säätö

katso kuvat 13 - 14

Purista kallistuksen säätöpainiketta 13 säätääksesi lasten turvaistuimen oikeaan asentoon. Kallistuskulmat on näytetty kohdassa 14

Tarkista kallistuksen jälkeen tukijalan asento uudelleen. Taaksepäin suunnatulle tilalle on 5 kallistusasentoa ja kasvot menosuuntaan -tilalle 5.

Käytä sivutörmäyssuojaa

katso kuvat 15 - 16

1. Parannettu lasten turvaistuin on varustettu irrotettavalla sivutörmäyssuojalla. Tätä sivutörmäyssuojaa tulee käyttää ajoneuvon ovipuolella parhaan suojauksen varmistamiseksi. Asennus näytetty kohdassa

2. Paina vapautuspainiketta irrottaaksesi sivutörmäyssuojan. 16

15

16 2 1

Korkeuden asetus

Päätuelle ja hartiavaljaille

katso kuvat 17 - 19

1. Säädä päätuki ja tarkista, että hartiavaljaiden hihnat ovat oikealla korkeudella kuvien mukaisesti. Kuten kuvassa
   ! Taaksepäin suunnatussa tilassa hartiavaljaiden korkeuden on oltava samalla tasolla lapsen hartioiden kanssa. 17
   ! Käytettäessä kasvot menosuuntaan -tilassa, hartiavaljaiden korkeuden on oltava samalla tasolla lapsen hartioiden kanssa. 17
2. Nosta ylös päätuen säätövipua 16 samalla kun vedät ylös tai painat alas päätukea, kunnes se napsahtaa yhteen 6 asennosta. Päätuen asennot on näytetty kuvassa 19.

Käyttö taaksepäin suunnatussa tilassa (Lapsen pituus 40-105 cm / Lapsen paino 19,5 kg / lapsi - 4 vuotias)

katso kuvat ③ - ⑧

! Asenna lasten turvaistuin ajoneuvon takaistuimelle ja aseta sitten lapsi turvaistuimeen.

katso kuvat ⓞ - ⏱

1. Paina ISOFIX-säätöpainiketta 20 -1 ja vedä alustan takaosa ulos ajoneuvon istuimesta.
2. Paina kiertopainiketta kiertääksesi istuimen sille puolelle, josta lapsi on helpoin laskea paikalleen tai pois ja kierrä sitten turvaistuin takaisin haluttuuun suuntaan.

24&23

1. Jos tarvitaan tiukempaa asennusta tai enemmän sisätilaa, paina ISOFIX-säätöpainiketta 22-1 ja paina sitä liittimen säätämiseksi. 22-2

20 2 1

21

22 2 1

! ISOFIX-liittimien tulee olla kiinni ja lukittuina ISOFIX-kiinnityspisteisiin. 23 -1
! Tukijalka on asennettava oikein nilin, että vihreä ilmaisin on näkyvissä. 23-2
! Varmista aina, että parannettu lapsen turvaistuin pysyy lukittuna kasvot menosuuntaan - tai selkä menosuuntaan -tilassa riippumatta siitä onko parannetussa lapsen turvaistuimessa lasta.

Lapsen kiinnittäminen

Kun lapsi on asetettu istuimelle, tarkista ovatko hartiavaljaiden hihnat oikealla korkeudella.

1. Paina nauhakudoksen säätöpainiketta samalla, kun vedät hartiavaljaat ulos oikeaan pituuteen.
2. Avaa valjaiden soljen lukitus painamalla punaista painiketta. 25

23 !1 CLICK !2

1. Kiinnitä istuimen molemmilla puolilla olevat soljet helpottaaksesi taaksepäin suunnattu -tilaan sijoitetun lapsen asettamista. ^28
2. Käytät vauvalisävarustetta lapsen suojaamiseksi. 27

Remove the head support irrota paautukiosa vauvalisäosasta, kun lapsen pää ei enää mahdu mukavasti. Irrota vartälotukiosa vauvalisäosasta, kun lapsen hartiat eivät enää mahdu mukavasti. Poista vauvalisäosan tyyny irrottamalla nepparit saadaksesi lisää tilaa, kun vauva ei mahdu olemaan mukavasti. Tyynyä voi käyttää erikseen kiinnittämättä sitä lisavarusteeseen vauvan selän pehmustamiseksi mukavammin.

1. Aseta lapsi lasten turvaistuimeen ja vie molemmat kädet valjaiden läpi.
   ! Kun lapsi on paikoillaan, tarkista uudelleen, ovatko hartiavaljaat oikealla korkeudella.

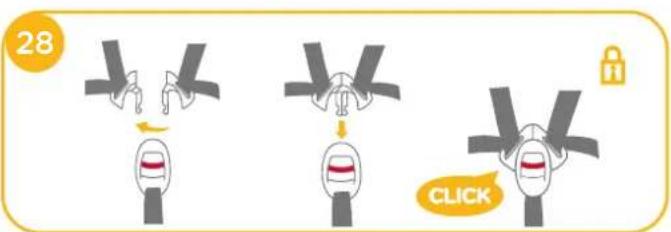

2. Kiinnitä solki. Katso kuva 28

28 CLICK

1. Vedä säätönauhakudos alas ja säädä se oikeaan pituuteen niin, että lapsi on kiinnitetty tiukasti. 29
   ! Varmista, että tila lapsen ja hartiavaljaiden hihnojen välillä on noin yhden kämmenen paksuuden mittainen.
2. Jos vaiheet 📄&∞∞ on suoritettu ja olette saapuneet määränpäähän, kun nostat lapsen pois turvaistuimesta, sijoita valjaat niin, etteivät ne ole tiellä ja ovat valmiina lapsen kiinnittämiseen paluumatkaa varten.

29

Käyttö kasvot menosuuntaan -tilassa (Lapsen pituus 76-105 cm / Lapsen paino 19,5 kg / 15 kuukautta - 4-vuotias)

katso kuvat ③ - ③

! Asenna lasten turvaistuin ajoneuvon istuimelle ja aseta sitten lapsi turvaistuimeen.

katso kuvat 30 - 37

1. Paina ISOFIX-säätöpainiketta 30 -1 ja vedä alustan takaosa ulos ajoneuvon istuimesta. 30 -2
2. Paina kiertopainiketta kiertääksesi istuimen sille puolelle, josta lapsi on helpoin laskea paikalleen tai pois ja kierrä sitten turvaistuin eteenpäin haluttuan suuntaan.
3. Jos tarvitaan tiukempaa asennusta tai enemmän sisätilaa, paina ISOFIX-säätöpainiketta -1 ja paina sitä liittimen säätämiseksi. -2

30 2 1

31

32 2 1

! ISOFIX-liittimien tulee olla kiinni ja lukittuina ISOFIX-kiinnityspisteisiin. 35 -1
! Tukijalka on asennettava oikein niin, että vihreä ilmaisin on näkyvissä. 33 -2
! Varmista aina, että parannettu lapsen turvaistuin pysyy lukittuna kasvot menosuuntaan - tai selkä menosuuntaan -tilassa riippumatta siitä onko parannetussa lapsen turvaistuimessa lasta.

Lapsen kiinnittäminen

Kun lapsi on asetettu istuimelle, tarkista ovatko hartiavaljaiden hihnat oikealla korkeudella.

1. Paina nauhakudoksen säätopainiketta samalla, kun vedät hartiavaljaat ulos oikeaan pituuteen. 34
2. Avaa valjaiden soljen lukitus painamalla punaista painiketta. 35
3. Kiinnitä istuimen molemmilla puolilla olevat soljet helpottaaksesi kasvot menosuuntaan sijoitetun lapsen asettamista.
4. Kun asennat lasten turvajärjestelmän kasvot menosuuntaan suunnattuun tilaan, älä käytä vauvalisävarustetta.
5. Aseta lapsi lasten turvaistuimeen ja vie molemmat kädet valjaiden läpi. Kiinnitä solki.

33 !1 CLICK !2

! Kun lapsi on paikoillaan, tarkista uudelleen, ovatko hartiavaljaat oikealla korkeudella.
6. Vedä säätönauhakudos alas ja säädä se oikeaan pituuteen niin, että lapsi on kiinnitetty tiukasti.
! Varmista, että tila lapsen ja hartiavaljaiden hihnojen välillä on noin yhden kämmenen paksuuden mittainen.
7. Jos vaiheet 34 & 55 & 36 on suoritettu ja olette saapuneet määränpään, kun nostat lapsen pois turvaistuimesta, sijoita valjaat niin, etteivät ne ole tiellä ja ovat valmiina lapsen kiinnittämiseen paluumatkaa varten.

37

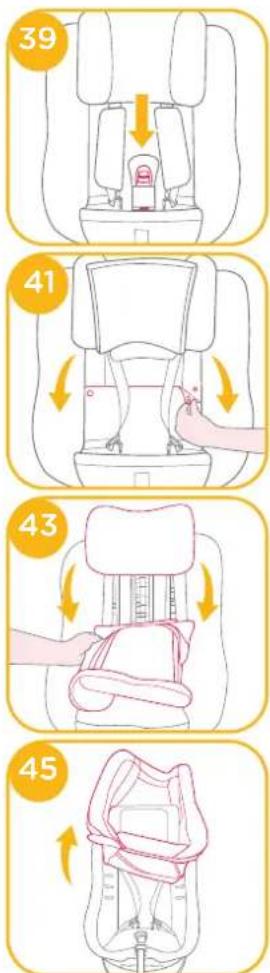

Irrota pehmyttarvikkeet

katso kuvat 38-15

Paina punaista painiketta soljen avaamiseksi.

Toimi vaiheiden 39 - 45 mukaisesti irrottaaksesi pehmyttarvikkeet.

Kiinnittääksesi pehmyttarvikkeet takaisin pakoille, toista yllä esitetyt vaiheet käänteisessä järjestyksessä.

38

40 ↑

Hoito ja kunnossapito

! Poistettuasi kiilan lisäosasta, säilytä sitä lasten ulottumattomissa.
! Pese istuinsuojus ja sisäpehmuste alle 30 °C-asteisella kylmällä vedellä.
! Älä silitä pehmyttarvikkeita.
Älä valkaise tai kuivapese pehmyttarvikkeita.
Älä käytä laimentamatonta pesuainetta, bensiiniä tai muita orgaanisia liuottimia lasten turvaistuimen tai alustan pesemiseen. Se voi vahingoittaa lasten turvajärjestelmää.
! Älä kierrä istuimen päällystä ja sisäpehmusteita niiden kuivaamiseksi. Istuimen päälykseen ja sisäpehmusteisiin voi jäädä ryppyjä.
! Ripusta istuimen päällys ja sisäpehmusteet varjoon kuivumaan.
! Irrota lasten turvaistuin ja alusta ajoneuvon istuimesta, jos sitä ei käytetä pitkään aikaan. Säilytä lasten turvaistuinta viileässä, kuivassa paikassa, johon lapsilla ei ole pääsyä.
! Älä peukaloi valjaiden liittimiä puhdistuksen aikana.
