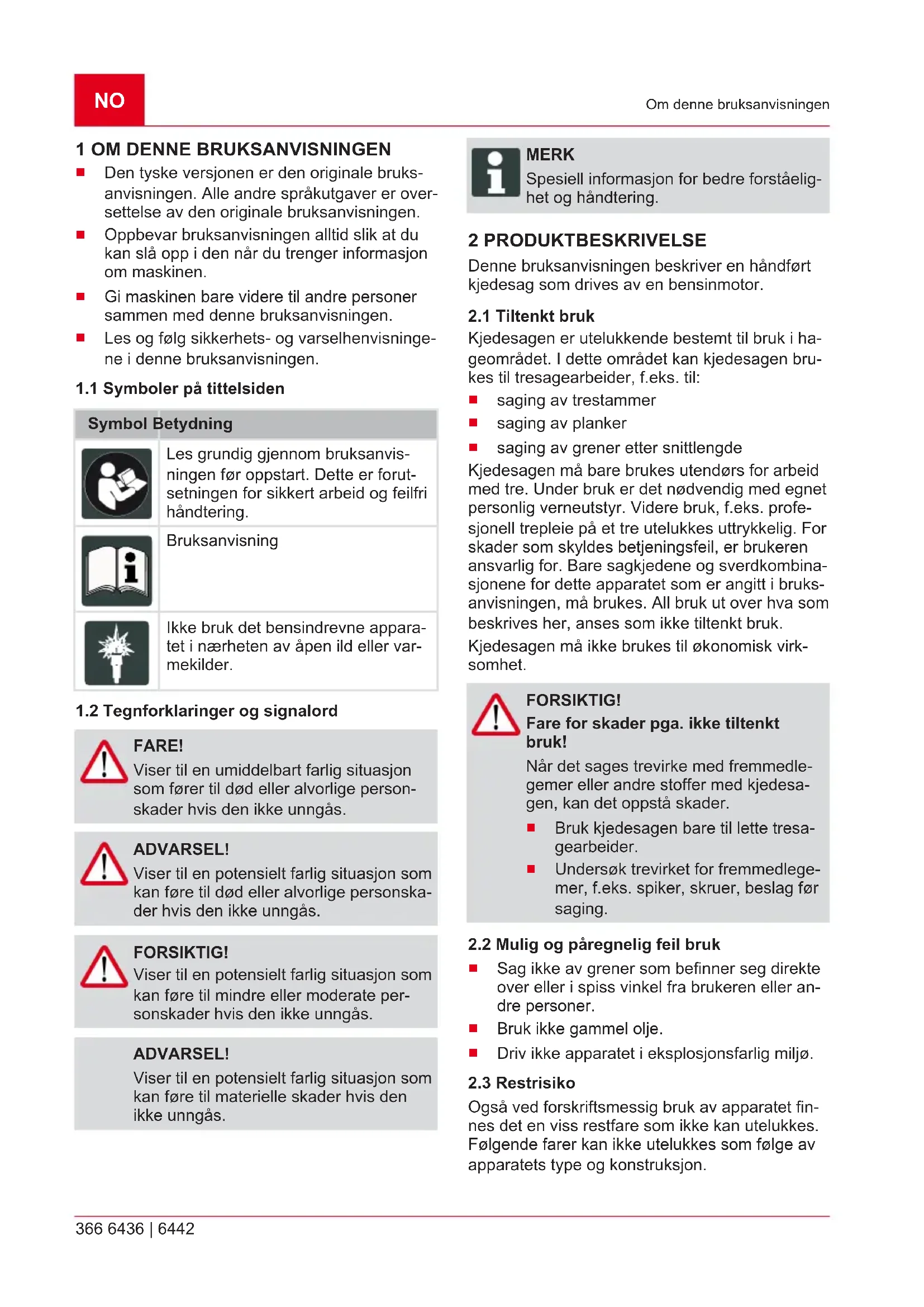

1 OM DENNE BRUKSANVISNINGEN

Den tyske versjonen er den originale bruksanvisningen. Alle andre språkutgaver er oversettelse av den originale bruksanvisningen.
■ Oppbevar bruksanvisningen alltid slik at du kan slå opp i den när du trenger informasjon om maskinen.
Gi maskinen bare videre til andre personer sammen med denne bruksanvisningen.
■ Les og følg sikkerhets- og varselhenvisningene i denne bruksanvisningen.

1.1 Symboler på tittelsiden

Symbol Betydning

Les grundig gjennom bruksanvisningen før oppstart. Dette er forutsetningen for sikkert arbeid og feilfri håndtering.

Bruksanvisning

Ikke bruk det bensindrevne apparatet i nærheten av åpen ild eller varmekilder.

1.2 Tegnforklaringer og signalord

FARE!

Viser til en umiddelbart farlig situasjon som fører til død eller alvorlige person-skader hvis den ikke unngås.

ADVARSEL!

Viser til en potensielt farlig situasjon som kan føre til død eller alvorlige personskader hvis den ikke unngås.

FORSIKTIG!

Viser til en potensielt farlig situasjon som kan føre til mindre eller moderate personskader hvis den ikke unngås.

ADVARSEL!

Viser til en potensielt farlig situasjon som kan føre til materielle skader hvis den ikke unngås.

MERK

Spesiell informasjon for bedre forståelighet og håndtering.

2 PRODUKTBESKRIVELSE

Kjedesagen er utelukkende bestemt til bruk i hageområdet. I dette området kan kjedesagen brukes til tresagearbeider, f.eks. til:

■ saging av trestammer
■ saging av planker
■ saging av grener etter snittlengde

Kjedesagen må bare brukes utendørs for arbeid med tre. Under bruk er det nødvendig med egnet personlig verneutstyr. Videre bruk, f.eks. profesjonell trepleie på et tre utelukkes uttrykkelig. For skader som skyldes betjeningsfeil, er brukeren ansvarlig for. Bare sagkjedene og sverdkombinasjonene for dette apparatet som er angitt i bruksanvisningen, må brukes. All bruk ut over hva som beskrives her, anses som ikke tiltenkt bruk.

Kjedesagen må ikke brukes til økonomisk virksomhet.

FORSIKTIG!

Når det sages trevirke med fremmedlegemer eller andre stoffer med kjedesagen, kan det oppstå skader.

■ Bruk kjedesagen bare til lette tresa-gearbeider.
■ Undersøk trevirket for fremmedlegemer, f.eks. spiker, skruer, beslag før saging.

2.2 Mulig og påregnelig feil bruk

Sag ikke av grener som befinner seg direkte over eller i spiss vinkel fra brukeren eller andre personer.
■ Bruk ikke gammel olje.
- Driv ikke apparatet i eksplosjonsfarlig miljø.

2.3 Restrisiko

Også ved forskriftsmessig bruk av apparatet finnes det en viss restfare som ikke kan utelukkes. Følgende farer kan ikke utelukkes som følge av apparatets type og konstruksjon.

• Kontakt med åpenliggende tenner på kjedet (kuttfare).
• Tilgang til kjedet som dreies rundt (kuttfare).
  ■ Plutselig og utforutsett bevegelse av sverdet (kuttfare).
  Løsning av deler av kjedet (fare for kutt/skader).
  Løsning av deler på trevirket som behandles.
  Innånding av smådeler fra trevirket som behandles.
  ■ Utslipp fra bensinmotoren.
  ■ Hudkontakt med drivstoff (bensin/olje).
  Nedsatt hørsel under arbeid uten bruk av hørselsvern.

Fare for alvorlige personskader pga. manipulerte sikkerhets- og verneinnretninger

På grunn av manipulering av sikkerhetsog verneinnretninger kan alvorlige personskader oppstå ved arbeidet med kjedesagen.

Aldri sett sikkerhets- og verneinnretninger ut av funksjon!
Arbeid bare med kjedesagen når alle sikkerhets- og verneinnretningene fungerer riktig.

Beskyttelsesdeksel på sverdet

Beskyttelsesdekselet må settes på sverdet og sagkjedet før transport for å unngå personskader og materielle skader.

Kjedebrems

Kjedebremsen utløses av håndbeskyttelsen ved et tilbakeslag, og stanser straks det roterende sagkjetet.

Sikkerhetssperretast

	Vær spesielt forsiktig ved håndtering!
	Tilbakeslagsfare!
	Du må ikke drive kjedesagen med bare én hånd!
	Bruk hjelm, hørselsvern og vernebriller!
	Bruk vernehansker!
	Bruk solid skotøy!
	Les bruksanvisningen før driften settes i gang!
	Du må alltid drive kjedesagen med begge hendene!
	Tank for bensin-/olje-blanding
	Primer
	Sol: Normal/sommerdrift
	Snefnugg: Vinterdrift

For sikker drift og sikkert vedlikehold er det stanset symboler på maskinen. Ta alltid hensyn til disse merknadene.

Symbol	Betydning
	Kobling til fylling av drivstoffblandingenPlassering: på tanklokket
	Kobling til fylling av kjedeoljenPlassering: på oljetanklokket
	Trykk på motorbryteren, sett bryteren på "O", motoren slår seg straks av.Plassering: til venstre fra bakre håndtak
	Betjening av luftspjeldknappen Trekk knappen ut for å lukke luftspjeldet, trykk knappen inn for å åpne luftspjeldet.Plassering: Luftfilterdeksel
	Innstilling av oljepumpen Drei stan-gen med en skrutrekker i pilens ret-ning til stillingen MAX for en sterke-re oljestrømning eller i stillingen MIN for en lavere strømning av kje-deoljen.Plassering: Undersiden av driftsen-heten
	Skruen under merket "H" brukes til innstilling av blandingen ved høyt turtall.Plassering: oppe til venstre på ba-kre håndtak
	Skruen under merket "L" brukes til innstilling av blandingen ved lavt turtall.Plassering: oppe til venstre på ba-kre håndtak
	Skruen under merket "T" brukes til innstilling av av tomgangsturtallet.Plassering: oppe til venstre på ba-kre håndtak
	Viser i hvilken retning kjedebrem-sen løsnes (hvit pil) eller settes på (svart pil).Plassering: Forsiden av sverdet

Symbol	Betydning
	Viser i hvilken retning kjedet er montert.Plassering: Forsiden av sverdet
	Garantert lydnivå: 113 dB(A)

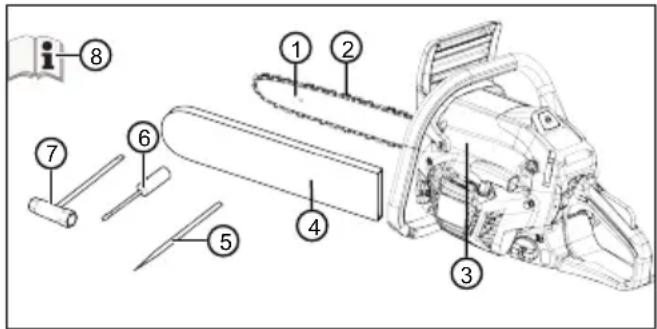

2.6 Leveransens omfang

Kontroller om alle komponentene er levert etter utpakking.

Nr. Komponent

1 Føringsskinne

2 Sagkjede

3 Bensin-kjedesag

4 Beskyttelsesdeksel for sverdet

5 Filer

6 Skrutrekker

7 Kominasjonsnøkkel

8 Bruksanvisning

2.7 Produktoversikt (01)

Nr. Komponent

1 Føringsskinne

2 Sagkjede

3 Fremre håndbeskytter

4 Fremre håndtaksbøyle

5 Luftfilterdeksel

6 Sikringsklemmer for luftfilterdekslet

7 Gasshendel

8 Sikkerhetssperretast

9 Bakre håndtaksbøyle

Nr. Komponent

10 Vippbryter for å slå av motoren, selvstendig retur

11 Drivstofftank

12 Choke-dreieknapp (for kaldstart)

13 Starterhåndtak

14 Oljetank

15 Beskyttelsesdeksel for sverdet

16 Treanslagsstopp

17 Festemutrer for sverdet

18 Innstillingsskrue for kjedestrammer

19 Sverdfeste

20 Choke

21 Bruksanvisning

3 SIKKERHETSHENVISNINGER

• Kontroller apparatet for skader og driftssikker tilstand daglig før hver bruk og etter hvert fall, eller andre liknende situasjoner, som f.eks. kraftpåvirkninger som følge av slag eller støt.
• Kontroller tetthet til drivstoffsystemet og sikkerhetsinnretningenes funksjonsdyktighet. Bruk ikke videre apparater som ikke er driftssikre. Oppsøk forhandleren om du er i tvil.
  Bruk hørselsvern under arbeidet med apparatet, spesielt ved en daglig arbeidstid på over 2,5 timer. Under driften av apparatet oppstår sterk støy som kan fremkalle hørselsskader hos brukeren.
  Bruk vibrasjonsvernesko, og legg inn en pause regelmessig som forebyggende tiltak mot hvite fingre. En lengre driftstid av apparatet kan føre til vibrasjonsbetingede forstyrrelser i blodsirkulasjonen i hendene. En eksakt driftstid kan ikke fastlegges. Dette avhenger av forskjellige faktorer. Vær forsiktig med hender og fingre ved stadig bruk av apparatet. Oppsøk lege dersom det oppstår symptomer som f.eks. tap av følelse, smerter, kløe, nedsatt kroppskraft eller endret hudfarge eller hud.
• Driv aldri motoren i lukkede rom, og slå den av når du føler deg svimmel eller uvel ved bruk av apparatet. Oppsøk straks lege. Apparatet lager giftige avgasser når motoren går. Gassene kan være uten lukt og kan være usynlige.

Ikke bruk apparatet i nærheten av åpen ild eller varmekilder. Bensin- og oljedamper er svært lettantennelig!
Bruk støvvernemaske når det forekommer sagesponstøv, dunster eller røyk under arbeidet med apparatet ettersom dette kan være helsefarlig.

3.1 Sikkerhetsanvisninger for kjedesager

Mens sagen går må alle kroppdeler holdes unna sagkjedet. Forviss deg før du starter sagen av sagkjedet ikke berører noe. Under arbeid med kjedesag kan et øyeblikks uoppmerksomhet føre til at klær eller kropps-deler kommer i kontakt med kjedet.
- Hold alltid kjedesagen med høyre hånd på det bakre håndtaket og venstre hånd på det fremre håndtaket. Hvis sagen holdes omvendt er det økt risiko for skader. Sagen skal ikke brukes slik.
■ Bruk vernebriller og hørselvern. ∅vrig verneutstyr for hode, hender, ben og føtter anbefales. Passende verneklær reduserer faren for skader fra sponmateriale og utilsiktet berøring av sagkjedet.
Ikke stå på en tre når du arbeider med kjedesag. Ved arbeid fra et tre er det fare for skader.
Sørg alltid for å innta en stødig stilling, og bruk bare kjedesagen når du står på fast, sikker og jevn grunn. Glatt grunn og ustabil stilling, som fra en stige, kan føre til at man mister balansen eller mister kontrollen over kjedesagen.
Når du sager over en gren som står under spenning, kan du regne med at den slår tilbake. Når spenningen i treet løsner, kan grenen treffe brukeren og/eller føre til at man mister kontroll over kjedesagen.
Vær spesielt forsiktig ved saging i underskog eller i unge trær. Det tynne materialet kan hekte seg opp i sagkjedet og slå tilbake på deg eller få deg ut av likevekt.
Bær kjedesagen i det fremre håndtaket i avslått tilstand og med sagkjedet vendt bort fra kroppen. Sett alltid beskyttelsesdekslet på kjedesagen ved transport eller oppbevaring. Varsom håndtering av kjedesagen reduserer sannsynligheten for utilsiktet berøring med det roterende sagkjedet.
Følg anvisningene for smøring, kjedes-tramming og bytte av tilbehør. Et feilaktig

strammet eller smurt kjede kan ryke eller økte faren for tilbakeslag.

• Hold håndtakene tørre og fri for olje og fett. Fettete og oljete håndtak glipper og fører til at man mister kontrollen.
  Sag bare i tre. Kjedesagen må ikke brukes til arbeid den ikke er beregnet for. Eksempler: Ikke bruk kjedesagen til å sage i plast, murverk eller byggmaterialer som ikke er av tre. Bruk av kjedesagen til arbeid den ikke er beregnet for kan føre til farlige situasjoner.

Tilbakeslag kan inntreffe dersom tuppen av sverdet berører en gjenstand eller dersom treet bøyer seg og sagkjedet kommer i klem i snittet.

Berøring med tuppen av sverdet kan i mange tilfelle føre til en brå reaksjon bakover, slik at sverdet slås opp og mot brukeren.

Hvis kjedet kommer i klem på oversiden av sverdet, kan sverdet bli slått raskt tilbake mot brukeren.

Begge disse reaksjonene kan føre til at du mister kontroll over sagen og blir påført alvorlige skader. Stol ikke utelukkende på sikkerhetsinnretningene som er innebygd i sagen. Som bruker av kjedesag bør du ta ulike forholdsregler for å kunne arbeide uten uhell og skader.

Et tilbakeslag skyldes feilaktig bruk av verktøyet. Det kan forhindres ved egnede forsiktighetsregler, som beskrevet her:

• Hold sagen fast med begge hender slik at tommelen og fingrene omslutter håndtakene på kjedesagen. Hold kroppen og armene i en stilling der du kan holde stand mot tilbakeslagskreftene. Ved egnede forholdsregler kan brukeren beherske tilbakeslagskreftene. Slipp aldri kjedesagen.

Unngå en unormal kroppsstilling, og sag aldri over skulderhøyde. Dermed unngås utilsiktet berøring med sverdspissen, og man får bedre kontroll over sagen i uventede situasjoner.

■ Bruk alltid reservesverd og sagkjeder som er foreskrevet av produsenten. Feil reserveskinne og sagkjede kan føre til at kjedet ryker, og øker faren for tilbakeslag.

Følg produsentens anvisninger for sliping og vedlikehold av kjedet. For lav dybdebegrenser øker faren for tilbakeslag.

3.3 Sikkerhetsanvisninger for arbeidet

Følg landsspesifikke sikkerhetsforskrifter, f.eks. fra yrkesorganisasjoner, HMS-myndigheter eller arbeidstilsynet.
Det skal kun jobbes ved tilstrekkelig dagslys eller med kunstig belysning.
- Hold arbeidsområdet fritt for gjenstander (f.eks. avsagde deler) – fare for å snuble.
Brukeren er ansvarlig for ulykker hvor andre personer eller utstyr er involvert.

3.3.1 Operatør

Ungdom under 16 år eller personer som ikke kjenner til bruksanvisningen skal ikke bruke maskinen.
Hvis det er første gang du arbeider med en kjedesag: Få forklart av selger eller en annen fagkyndig hvordan du håndterer kjedesagen, eller ta et kurs.
Den som arbeider med kjedesagen må være uthvilt, sunn og i god form. Den som ikke må anstrenge seg av helsemessige årsaker, må spørre legen om han eller hun kan arbeide med denne kjedesagen.

Iverksett tiltak for å beskytte deg mot vibrasjonsbelastning. Avhengig av hvordan verktøyet brukes, kan de faktiske vibrasjonsverdiene avvike fra verdiene angitt i tekniske data. Ta til dette hensyn til hele arbeidsforløpet, altså også tidspunktene verktøyet arbeider uten last eller er slått av. Egnede tiltak omfatter blant annet regelmessig vedlikehold og stell av verktøyet og av verktøyoppsatsene, holde hendene varme, regelmessige pauser samt god planlegging av arbeidsforløpet.

■ Bestem maksimal brukstid og arbeidspauser ved hjelp av vibrasjonsverdien.

3.3.2 Brukstider

Følg de landsspesifikke bestemmelsene for når du kan bruke kjedesagen. Brukstidene for kjedesager kan være begrenset av nasjonale eller lokale forskrifter.

3.3.3 Arbeider med kjedesagen

ADVARSEL!

Fare for alvorlige skader.

Når en ufullstendig montert kjedesag brukes, kan det oppstå alvorlige person-skader.

■ Bruk kjedesagen først når den er fullstendig montert.
Utfør en visuell kontroll før bruk for å kontrollere om kjedesagen er fullstendig og at den ikke inneholder skadde eller slitte komponenter. Sikkerhets- og beskyttelsesanordninger må være intakte.

Arbeid aldri alene.
Ha alltid et førstehjelpsskrin tilgjengelig for eventuelle uhell.
■ Unngå kontakt med metallgjenstander som befinner seg i jorden eller er forbundet med denne på en strømførende måte.

Hjelm
Hørselsvern (f.eks. øreplugger), spesielt ved en daglig arbeidstid på over 2,5 timer
■ Vernebriller eller visiret til hjelmen
Beskyttelsesbukse med sagbeskyttelse
■ Faste arbeidshansker
Vernesko med såle med godt grep, stål- hette og verneskosåleinnlegg

Ikke bruk kjedesagen over skulderhøyden siden det ikke er mulig å håndtere den sikker da.

Slå av motoren og sett på kjedebeskyttelsen när du skifter arbeidssted.

Når verktøyet ikke brukes, slå av motoren og sett på kjedebeskyttelsen.

Ikke bruk kjedesagen til å løfte eller flytte tre.

Stammer som er tykkere enn sverdlengen skal bare kuttes av fagpersonale.

- Sett sagen bare til kuttet når den går, start aldri kjedesagen mens sagkjedet hviler på materialet som skal sages.

■ Sørg for at ingen kjedeolje kommer i jordsmonnet.

Ikke gjennomfør sagarbeider ved regn, snø eller storm.

Aldri sett sikkerhets- og beskyttelsesanordninger ut av funksjon.

3.3.4 Vibrasjonsbelastning

ADVARSEL!

Fare pga. vibrasjon

Den faktiske vibrasjonsemisjonsverdien ved bruk av apparatet kan avvike fra produsentens angitte verdi. Ta hensyn til følgende faktorer som kan påvirke denne før og under bruken:

■ Brukes apparatet forskriftsmessig?
Kuttes eller bearbeides materialet på riktig måte?
Befinner apparatet seg i en god stand for bruk?
Er skjæreverktøyet riktig slipt, eller det riktige skjæreverktøyet montert?
Er håndtakene og ev. vibrasjons-håndtakene montert, og er disse godt festet til apparatet?

• Driv apparatet kun med nødvendig turtall på forbrenningsmotoren i henhold til arbeidet som utføres. Unngå maksimalt turtall for å redusere støy og vibrasjon.
  På grunn av feil bruk og vedlikehold kan støy og vibrasjon på apparatet øke. Dette fører til helseskader. Slå apparatet i dette tilfellet straks av, og få det reparert av et autorisert serviceverksted.
  Belastningsgraden pga. vibrasjon er avhen- gig av arbeidet som skal utføres eller bruken av apparatet. Slå det av, og legg inn tilsvarende arbeidspauser. Dermed reduseres vibrasjonsbelastningen over hele arbeidstiden vesentlig.
  Lengre bruk av apparatet utsetter brukeren for vibrasjoner, og kan forårsake kretsløps-problemer ("hvite fingre"). For å redusere risikoen for dette bruk hansker og hold hendene varme. Hvis et symptom på "hvite fingre" oppdages, oppsøk lege umiddelbart. Til disse symptomene hører: følelsesløshet, tap av sensibilitet, kribling, kløe, smerte, tap av kraft, endring av farge eller tilstand på huden. Normalt rammer disse symptomene fingrene, hendene eller pulsen. Ved lave temperaturer (ca. under 10 °C) øker faren.
  Legg inn lengre pauser i løpet av arbeidsdagen, slik at du kan komme deg igjen etter støy og vibrasjon. Planlegg arbeidet slik at

bruk av apparater som lager sterke vibrasjoner, fordeler over flere dager.

Hvis det fastslås ubehagelig følelse eller misfarging av hud under bruk av apparatet, avbryt straks arbeidet. Legg inn tilstrekkelige arbeidspauser. Uten tilstrekkelige arbeidspau- ser kan det oppstå et hånd-arm-vibrasjons-syndrom.
Minimer risikoen for å bli utsatt for vibrasjoner. Stell apparatet i henhold til anvisningene i bruksanvisningen.
Hvis apparatet brukes hyppig, kontakt forhandler for å anskaffe deg antivibrasjonstilbehør (f.eks. håndtak).
- Sett opp en arbeidsplan slik at vibrasjonsbelastningen kan begrenses.

3.3.5 Støybelastning

En viss støybelastning fra dette apparatet er uunngåelig. Legg støyintensive arbeider til tillatte og bestemte tider for dette. Overhold hviletider, og begrens arbeidets varighet til det nødvendige. Bruk egnet hørselsvern til personlig beskyttelse og til beskyttelse i nærheten av personer.

3.3.6 Omgang med bensin og olje

FARE! Eksplosjons- og brannfare

På grunn av bensin-/luft-blandingen som kommer ut, er det fare for eksplosjons-farlig atmosfære. Eksplosjoner og brann kan føre til alvorlige personskader og død ved ukyndig håndtering av drivstoff.

Røyking forbudt ved håndtering av bensin.
Håndter bensin kun utendørs og aldri i lukkede rom.
Følg forholdsregelene som angis nedenfor.

• Transporter og oppbevar drivstoff utelukken-de i godkjente kanner. Sørg for at barn ikke har tilgang til drivstoff og olje som oppbeva-res.
  For å unngå forurensing av jordbunnen (miljøvern) må man alltid sørge for at bensin og olje ikke havner på bakken ved tanking. Bruk en trakt ved tanking.
  Tank aldri opp apparatet i et lukket rom. Ben-sindamp kan samle seg på gulvet, noe som kan føre til eksplosjon.
  Tørk straks opp sølt bensin fra maskinen og bakken. Tekstiler som er brukt til å tørke opp

3.3.7 Sikkerhet for personer, dyr og eiendom

Du skal kun benytte maskinen til den typen arbeider den er ment for. Bruk som ikke er forskriftsmessig kan forårsake personskader eller materielle skader.
Du skal kun slå på maskinen när det ikke befinner seg noen personer eller dyr i arbeidsområdet.
- Hold sikkerhetsavstand til personer og dyr, eller slå av maskinen når du nærmer deg personer eller dyr.
- Hold ikke avgasstrålen til motoren rettet mot personer og dyr samt mot antennelige produkter og gjenstander.
Ta aldri i innsugings- og ventilasjonsgitrene när motoren går. Det kan oppstå skader pga. roterende apparatdeler.
Slå alltid av apparatet när det ikke lenger brukes, f.eks. ved skifte av arbeidsområde, ved vedlikeholds- eller pleiearbeider ved fylling av bensin-/olje-blandingen.
Slå apparatet straks av ved ulykker for å unngå videre skader på personer eller eiendom.
- Driv aldri apparatet med utslitte eller defekte deler. Slitte eller defekte apparatdeler kan føre til alvorlige personskader.
■ Oppbevar elektroverktøy utilgjengelig for barn.

4 MONTERING

FARE!

Livsfare og fare for de alvorligste per- sonskader.

Livsfare og fare for de alvorligste per- sonskader når motoren er i gang.

- Alt arbeid må finne sted med avslått motor.

ADVARSEL!

Fare for skader på apparatet

Fare for maskinskader ved ukyndig montering.

Utpakkingen og monteringen må gjøres på en flat og stabil overflate.

Det må være plass nok til å bevege maskinen og forpakningen, og egne-de verktøy må være tilgjengelig.

ADVARSEL!

Fare for miljøskader

Fare for miljøskader ved ukyndig avhending.

Apparatdeler med skarpe kanter og bevegelige apparatdeler kan føre til skader.

■ Bruk alltid faste arbeidshansker när sverdet og kjedet monteres.

Arbeidet med å montere sverdet og kjedet må gjøres svært omhyggelig for ikke å påvirke maskinens sikkerhet og effektivitet. Henvend deg til forhandleren om du er i tvil.

MERK

Maskinen leveres med demontert sverd og kjede, og med tom drivstoff- og olje-tank.

Forsikre deg om at kjedebremsen ikke er på før montering. Kjedebremsen er frigjort når du trekker håndbeskyttelsen (01/3) i retning av håndtaksbøylen (01/4).

4.1 Montering av sverdet og sagkjedet (02 til 06)

1. Løsne de to sekskantmutrene (02/1) med den medfølgende kombinasjonsnøkkelen, og ta av kjedehjulbeskyttelsen (02/2) (02/a).

2. Ta av avstandsstykket i plast (02/3). Denne avstandsholderen brukes bare ved transport av maskinen i forpakningen, og trengs ikke lenger.

3. I sporet i sverdet (03/1) settes stiftskruene (03/2) inn (03/a). Skyv sverdet i retning av maskinhuset (03/b).

4. Legg sagkjedet (04/1) rundt kjedehjulet (04/2) og i sporet på sverdet (04/3). Vær obs på ro-tasjonsretning. Sagkjedet legges over topp-trinsen på sverdet (05/a).

5. Monter kjedehjulbeskyttelsen (06/1) igjen, men trekk sekskantmutrene (06/2) bare lett til.

6. Skyv sverdet bort fra maskinhuset til sagkjedet er lett strammet.

7. Trekk til de to sekskantmutrene (06/2) bare slik at sagkjedet fortsatt lar seg stramme.

8. Drei innstillingsskruen på kjedestrammeren (06/3) til sagkjedet er korrekt strammet se Kapittel 5.4 "Kontrollere kjedestramming (06, 08)", side 375.

9. Skru fast sekskantmutrene (06/2).

5 IGANGSETTING

5.1 Drivstoff

ADVARSEL!

Fare for skader på apparatet

Bruk av bare bensin skader motoren, og fører til at garantien blir opphevet.

Bruk bare høyverdig bensin og smøreolje for å opprettholde effekten og sørge for at de mekaniske delene har lang levetid.

MERK

Blyfri bensin har en tendens til å danne avleiringer i beholderen dersom den oppbevares i mer enn 2 måneder. Bruk alltid fersk bensin!

Bruk bare syntetisk totakts-motorolje av høy kvalitet. Olje som er spesielt utviklet for slike motorer fås hos forhandleren.

Egnet bensin

Benytt bare blyfri bensin med et minsteoktantall på 90 ROZ.

5.1.1 Blande drivstoff

FARE!

Eksplosjons- og brannfare

Bensin og drivstoffblanding skal ute-lukkende oppbevares i kanner som er egnet for drivstoff, på et sikkert sted, unna varmekilder og åpne flammer.
■ Beholdere må oppbevares utenfor rekkevidde for barn.
Du må ikke røyke mens du blander drivstoffet, og du må heller ikke innånde bensindamp.

ADVARSEL!

Fare for motorskader

Ren bensin fører til at motoren skades og bryter fullstendig sammen. I dette tilfellet kan ingen garantikrav gjøres gjeldende ovenfor produsenten.

- Driv alltid motoren med bensin-/olje-blanding iht. foreskrevet blandings-forhold.

MERK

Blandingen er utsatt for en pågående eldringsprosess. For å unngå avleiringer bør du ikke lage for store mengder.

MERK

Rengjør kannene regelmessig for å fjerne eventuelle avleiringer.

I tilfelle utilstrekkelig blanding øker faren for en for tidlig slitasje av stemplet på grunn av en for fattig blanding. Garantien taper også sin gyldighet når anvisningene for blanding av drivstoff osv. i denne håndboken ikke følges.

I tabellen nedenfor finner du riktig blandingsforhold med et eksempel.

Blandingsforhold Bensin Olje

50:1 (50 deler driv-stoff og 1 del olje)

5 Liter 100 ml

1. Hell ca. halvparten av den angitte bensin-mengden i en godkjent kanne.
2. Tilsett hele oljemengden i henhold til tabel- len.
3. Tilsett deretter resten av bensinen.
4. Lukk beholderen og bland godt.

5.2 Kjedesmøremiddel

ADVARSEL!

Fare for skader på apparatet

Bruk av gammel olje til kjedesmøring fører til for tidlig slitasje av sverdet og sagkjedet på grunn av metallrestene som oljen inneholder. I tillegg bortfaller produsentens garanti.

■ Bruk aldri gammel olje, men bare biologisk nedbrytbar sagkjedeolje.

ADVARSEL!

Fare for miljøskader

Bruk av mineralbasert olje for kjedesmøringen fører til alvorlige miljøskader.

■ Bruk aldri mineralbasert olje, men bare biologisk nedbrytbar sagkjede-olje.

Oljen må ikke være forurenset, det kan føre til at filteret i tanken tilstoppes og påføre oljepumpen uopprettelig skade.

Bruk av høyverdig olje er avgjørende for å få en effektiv smøring av skjæreutstyret. Brukt eller mindreverdig olje hemmer smøringen og forkorter levetiden for sagkjedet og sverdet.

Det anbefales å fylle oljetanken helt opp (ved hjelp av en trakt) hver gang det fylles drivstoff. Kapasiteten på oljetanken er konstruert slik at maskinen går tom for drivstoff før den går tom for olje, slik at maskinen ikke blir drevet uten smøre-middel.

5.3 Fylle på driftsmidler (07)

FARE!

Eksplosjons- og brannfare

På grunn av bensin-/luft-blandingen som kommer ut, er det fare for eksplosjons-farlig atmosfære. Eksplosjoner og brann kan føre til alvorlige personskader og død ved ukyndig håndtering av drivstoff.

Røyking forbudt ved håndtering av bensin.
Håndter bensin kun utendørs og aldri i lukkede rom.
Følg forholdsregelene som angis nedenfor.

Fylle på drivstoff

1. Slå av motoren, og trekk beskyttelsesdekselet over sagkjedet.
2. Rengjør tanklokket (07/1) og området omkring slik at det ikke kommer smuss i tanken.
3. Tanklokket (07/1) må åpnes forsiktig, da det kan danne seg trykk i tanken.
4. Fyll på drivstoffet ved hjelp av en trakt.
5. Tanklokket settes på tanken og skrus fast.
6. Rengjør underlaget og apparatet i tilfelle sølt drivstoff.
7. Start først apparatet når drivstoffdampene har fordunstet.

Fyll på sagkjedeolje

1. Slå av motoren, og trekk beskyttelsesdekselet over sagkjedet.
2. Rengjør oljetanklokket (07/2) og området omkring slik at det ikke kommer smuss i tanken.
3. Skru på oljetanklokket (07/2).
4. Fyll på sagkjedeoljen ved hjelp av en trakt.
5. Oljetanklokket settes på tanken og skrus fast.
6. Rengjør underlaget og apparatet i tilfelle sølt sagkjedeolje.

5.4 Kontrollere kjedestramming (06, 08)

FARE!

Livsfare og fare for de alvorligste per- sonskader.

Livsfare og fare for de alvorligste personskader når motoren er i gang.

- Alt arbeid må finne sted med avslått motor.

Strammingen er riktig når drivleddene ikke løsner fra sverdet når sagkjedet løftes i midten av sverdet (08/1), men sagkjedet fortsatt lar seg dreie.

Stram sagkjedet

1. Løsne sekskantmutrene (06/2) på kjedehjulbeskyttelsen (06/1) med den medfølgende kombinasjonsnøkkelen.
2. Drei innstillingsskruen (06/3) på kjedestrammeren til sagkjedet er korrekt strammet.
3. Skru fast sekskantmutrene (06/2).

5.5 Kontroll av kjedebrems (09)

ADVARSEL!

Livsfare og fare for de alvorligste per- sonskader ved defekt kjedebrems

Hvis kjedebremsen ikke fungerer, kan det f.eks. ved et tilbakeslag (Kickback) oppstå de alvorligste personskader og død av det roterende sagkjedet.

Test kjedebremsen før hver gang du begynner å arbeide.
Koble kjedesagen ikke inn hvis kjedebremsen er defekt. Få i dette tilfellet kjedesagen kontrollert på et kundeserviceverksted.

Apparatet er utstyrt med et sikkerhetssystem (kjedebrems).

Kjedebremsen er en innretning som er utviklet for å stanse bevegelsen av sagkjedet med én gang dette opplever et tilbakeslag. Normalt aktiveres kjedebremsen automatisk av massereaktans.

1. Start motor og hold apparatet fast med begge hender.
2. Trykk på sikkerhetssperretasten (01/8) og gasshendelen (01/7) for å sette kjedet i bevegelse, deretter trykkes håndbeskyttelsen (09/1) forover med den venstre håndbaken (09/a). Sagkjedet må stoppe umiddelbart.
3. Hvis sagkjedet blir stående, slipp opp sikkerhetssperretasten og deretter gasshendelen med én gang.
4. Slå av motoren.
5. Trekk håndbeskyttelsen bakover (09/b) for å løsne kjedebremsen.

6 BETJENING

Vær oppmerksom på nasjonale forskrifter for driftstider.

• Hold fast det bakre håndtaket med høyre og bøylehåndtaket med venstre hånd.
  Ikke slipp håndtakene så lenge motoren går.
  ■ Ikke bruk kjedesagen när:

du er trøtt
du er dårlig
du er påvirket av alkohol, medisin eller narkotika

Eksplosjons- og brannfare

På grunn av bensin-/luft-blandingen som kommer ut, er det fare for eksplosjons-farlig atmosfære. Eksplosjoner og brann kan føre til alvorlige personskader og død ved ukyndig håndtering av drivstoff.

■ Start motoren minst 3 meter fra påfyllingsstedet.

6.1.1 Starte motoren (10, 11)

FORSIKTIG!

Fare for personskader forårsaket startsnoren

- Trekk ikke snoren helt ut og dra ikke snoren over kanten på snorføringsåpningen før starchåndtaket slippes, men du skal derimot forhindre at snoren trekkes ukontrollert tilbake.

ADVARSEL!

Fare for skader på apparatet

Hvis motoren drives med høyt turtall og kjedebremsen på, kan koblingen overopphetes.

■ Unngå å kjøre motoren med høyt turtall när kjedebremsen er på.

Kaldstart

Med kaldstart forstår man start av motoren etter en pause på minst 5 minutter eller etter fylling av drivstoff.

1. Sett apparatet på et jevnt underlag, hold fast i fremre håndtaksbøyle og trykk apparatet ned mot underlaget. Sett eventuelt høyre fotspiss inn i den bakre håndtaksbøylen.

2. Sett på kjedebremsen ved å trykke håndbeskyttelsen forover.

3. Ta beskyttelsesdekselet av sagkjedet.

4. Trykk på choken (10/1) 3-4 ganger (10/a).

5. Vri chokedreieknappen (11/1) med urviseren helt til endes.

6. Trekk starterhåndtaket (11/2) opp (11/a) med den ledige hånden til du merker motstand.

7. Ikke slipp starterhåndtaket, trekk kraftig flere ganger til motoren starter første gang. Vri deretter chokedreieknappen (11/1) mot urviseren helt til endes.

8. Trekk kraftig flere ganger i starterhåndtaket (11/2) til motoren starter igjen.

9. Når motoren er i gang, trykk sikkerhetssperretasten (11/3) og gasshendelen (11/4) kort. Slik frigjøres drosselventilen til forgassen fra sperreposisjonen.

10. La apparatet gå i cirka ett minutt på tomgang.

11. Løsne kjedebremsen ved å trekke håndbeskyttelsen bakover.

Varmstart

Hvis motoren bare stanses kort, kan start foretas ved bare å trykke på choken uten å vri på choke-dreieknappen.

6.1.2 Slå av motoren (12)

1. Slipp deretter sikkerhetssperretasten (12/1) og deretter gasshendelen (12/2).

2. La motoren gå på tomgang i noen sekunder.

3. Sett vippebryteren (12/3) i posisjon "0" (12/a).

6.2 Etter arbeidsslutt

ADVARSEL!

La motoren avkjøles før maskinen settes i et rom.
For å redusere brannfaren må maskinen rengjøres for sagflis, grenrester, blader og overflødig fett.
■ Beholdere med skjæreavfall skal ikke oppbevares innendørs.

1. Slå av motoren se Kapittel 6.1.2 "Slå av motoren (12)", side 376.
2. La apparatet avkjøles.
3. Fjern alle spor av sagflis og oljerester.
4. Ved sterk tilsmussing må sagkjedet tas av og legges i en beholder med spesialrengjører i noen timer. Skyll deretter med rent vann, og før montering på apparatet må kjedet sprayes med egnet rustbeskyttelsesspray.
5. Trekk beskyttelsesdekselet over sagkjedet før apparatet settes bort.

6.3 Skifte mellom normal/sommer- og vinterdrift (29)

For å unngå ising på forgasseren ved lave temperaturer (under 5 °C) kan innsugingsluften forhåndsvarmes ved å sette skyverinnsatsen i vinterstilling. Man när skyverinnsatsen direkte ved å ta av luftfilterdekselet.

ADVARSEL!

Fare for motorskader på grunn av overoppheting

Hvis kjedesagen drives ved mer enn 5 °C og skyverinnsatsen befinner seg i vinterstilling, kan det føre til overopphe- ting.

- Kontroller omgivelsestemperaturen før drift og, dersom nødvendig, tilpass stillingen til skyverinnsatsen.

1. Demonter luftfilterdekslet (se Kapittel 8.1 "Demontere/montere luftfilterdekslet (20)", side 380).

2. Trekk skyverinnsatsen (29/1) ut av rammen for hånd (29/a).

3. Drei skyverinnsatsen horisontalt (29/b):

Over 5 °C, dvs. normal/sommerdrift: Sol-symbolet (29/2) må være synlig i normal/sommerdrift.
■ Under 5 °C, dvs. vinterdrift: Snef-nuggsymbolet (29/3) må være synlig i vinterdrift.

1. Drei skyverinnsatsen vertikalt (29/c).
2. Skyv skyverinnsatsen inn på rammen (29/d).
3. Monter luftfilterdekslet (se Kapittel 8.1 "Demontere/montere luftfilterdekslet (20)", side 380).

Livsfare pga. utilstrekkelig fagkunnskap!

Ikke tilstrekkelig fagkunnskap kan føre til alvorlige skader eller dødsulykker!

Kun opplærte og erfarne personer får felle og avgrene trær.

FARE!

Livsfare pga. ukontrollerbare maskin-bevegelser

Sagkjedet som beveger seg, utvikler enorme krefter som kan føre til at kjede-sagen bryter ut og hopper plutselig og ukontrollert.

- Hold kjedesagen alltid fast med begge hendene, venstre hånd på fremre håndtaksbøyle og høyre hånd på bakre håndtaksbøyle. Dette gjelder uavhengig om du er høyre- eller venstrehendt.

FARE!

Livsfare pga. tilbakeslag (Kickback)!

Ved et tilbakeslag (Kickback) av apparatet kan brukeren bli livstruende skadet.

■ Overhold tiltakene for unngåelse av et tilbakeslag.

FORSIKTIG!

Helsefare pga. innånding av farlige stoffer!

Innånding av smøreoljedamp, avgasser og sagestøv kan føre til helseproblemer.

■ Bruk alltid foreskrevet personlig verneutstyr.

FORSIKTIG!

Fare for personskader forårsaket av blokkert kjedesag

Hvis du forsøker å trekke ut skjæreme- kanismen – dvs. sagkjede/sverd – med motoren i gang, er det fare for person- skader og materielle skader.

Stans motoren og avstem kappingen (f.eks. med brekkstang), eller foreta et avlastningskutt med en annen kjedesag eller skjæremekanisme. Fjern straks den innklemte skjæremekanismen när kuttet åpnes opp.
Følg anvisningene og fremgangsmåtene som er gitt i avsnittene nedenfor for å unngå blokkering eller innklemming av kjedesagen.

MERK

Landbrukets yrkesorganisasjoner gir regelmessig kurs i omgang med kjedesager og trefelling.

7.1 Bruk av barkstøtte (13)

1. Stikk barkstøtten (13/1) inn i stammen, og foreta en buebevegelse med sagkjedet (13/a) slik at sagkjedet skjærer inn i treet.
2. Gjenta arbeidstrinnet flere ganger, og flytt anleggspunktet for barkstøtten (13/b) når du gjør dette.

Hvis det ikke er mulig å trekke seg tilbake når et tre faller, kan det komme til meget alvorlige skader eller dødsfall!

■ Start først med fellingsarbeidet när du er sikker på at du kan trekke deg tilbake fra treet som skal felles.

FARE!

Livsfare pga. ukontrollert fallende tre!

For å garantere at treet faller kontrollert må en bruddlist beholdes mellom felleskjæret og styreskjæret som er omtrent 1/10 av stamdiameteren.
Ikke utfør noen fellingsarbeider i vind.

MERK

Bruk kun kiler av tre, plast eller aluminium.

Følgende tiltak må ha blitt gjennomført før du går i gang med trefelling.

■ Forsikre deg om at ingen andre personer, dyr eller gjenstander befinner seg i fareområdet.
Sikkerhetsavstanden mellom andre arbeidsplasser eller gjenstander skal være minst 2½ trelengder.
Vær også oppmerksom på tilførselsledninger og andres eiendom. Gi eventuelt beskjed til energiverket og eieren.
■ Vurder fallretningen til treet.
Følgende er av betydning for hvilken vei treet faller:
■ treets naturlige helling
høyden på treet
grener på den ene siden
- flatt eller skrånende underlag
■ asymmetrisk vekst, treskader
■ vindretning og vindhastighet
snødekke

■ Jobb alltid overfor treet som skal felles i heng.

Forsikre deg om at det er ingen hinder i tilbaketrekkingsveien som er bestemt på forhånd. Tilbaketrekkingsveien skal gå ca. 45° på skrått bakover i forhold til fallretningen (14).

Stammen må være fri for kratt, grener og fremmedlegemer (f.eks. smuss, steiner, løs bark, spiker, klemmer, tråd etc.).

Det kreves et styreskjær og et felleskjær for å felle et tre.

1. Plasser barkstøtten sikkert på veden som skal kuttes ved styre- og felleskjæret.

2. Sag først styreskjæret (15/c) vannrett, og deretter på skrå ovenfra med en vinkel på minst 45°. Dette hindrer at kjedesagen blir klemt fast når felleskjæret lages. Styreskjæret må være så nær bakken og ønsket fallretning (15/e) som mulig. Skjæresdybden bør være omtrent 1/4 av stammens diameter.

3. Skjær ut felleskjæret (15/d) nøyaktig horison- talt overfor styreskjæret. Felleskjæret må i sages i en høyde på 3-5 cm over det vannret- te styreskjæret.

4. Sag felleskjæret (15/d) så dyp at en bruddlist (15/f) på minst 1/10 av stammediameteren forblir mellom styreskjæret og (15/c) og felleskjæret (15/d). Denne bruddlisten hindrer at treet dreier seg og faller i feil retning. Når felleskjæret (15/d) nærmer seg bruddlisten (15/f) burde treet starte å falle.

Dersom treet faller mens du sager:

Dersom treet muligens faller i feil retning, eller heller bakover eller klemmer inn sagen skal felleskjæret avbrytes. Driv inn kiler for å åpne skjæret og for å legge om treet til ønsket fallretning.

■ Trekk kjedesagen straks ut av skjæret, slå den av og legg den ned.

■ Pass på fallende grener og kvister.

1. Hvis treet blir stående, får man dette til å falle kontrollert ved å sette inn kiler i felleskjæret.

2. Ta straks av hørselvernet når sagarbeidet er unnagjort og vær oppmerksom på signaler eller varselrop.

7.3 Beskjæring (16)

Støtt kjedesagen opp på trestammen, og sag av fritt tilgjengelige grener etter hverandre direkte på trestammen (16/a). I bratt terreng arbeider nedenfra og opp.

La større grener som er rettet nedover og støtter treet være på plass inntil videre.

■ Skjær bort mindre grener.

Vær oppmerksom på grener under spenning, og sag i disse først litt ovenfra og deretter nedenfra og opp for å unngå at kjedesagen setter seg fast (16/b).

■ Sag fritthengende grener først litt nedenfra og deretter helt gjennom ovenfra (16/c).

Sag innover, på langs og hjertekutt bør bare utføres av erfarne eller opplæerte personer.

7.4 Avkorting av treet (17, 18, 19)

Ved heng bør du alltid stå ovenfor trestammen under arbeidet da trestammen kan rulle bort.

Før kjedesagen slik at ingen kroppsdeler befinner seg i det forlengede svingningsområdet for sagkjedet.

■ Legg kjedesagen an mot stammen:

Sett på barkstøtten direkte ved siden av skjærekanten og la kjedesagen rotere rundt dette punktet.

Kjedesagen kan gli til siden eller hoppe lett når den legges an. Dette avhenger av tre og sagkjedets tilstand. Kjedesagen skal derfor alltid holdes fast.

- Til slutt i skjæringen svinger kjedesagen gjennom pga. egenvekten fordi den ikke lenger støttes mot kuttet. Hold kontrollert mot, og ikke utøv trykk for at sagkjedet ikke skal komme i kontakt med bakken.

Slå alltid av motoren til kjedesagen før du går videre til neste tre.

Hele treet ligger jevnt på bakken:

■ Sag gjennom treet fra toppen og ikke sag i bakken (17/a).

For å hindre at kjedesagen klemmes fast eller at treet splinter bør du først sage 1/3 av stamdiameteren nedenfra (18/a), og deretter sage resten ovenfra parallelt med det nedre kuttet (18/b).

Trestammen ligger på bakken med begge ender: For å hindre at kjedesagen klemmes fast eller at treet splinter bør du først sage 1/3 av stamdiameteren ovenfra (19/a), og deretter sage resten ovenfra parallelt med til det øvre kuttet (19/b).

7.5 Kutte opp et kappet tre

■ Bruk sikkert skjæreunderlag (sagbukk, kile, bjelke).

■ Sørg for at du står stødig og har fordelt kroppsvekten jevnt.

■ Sikre tømmer mot å vri seg.

• Sett sagkjedet bare til kuttet när det går. Slå aldri på kjedesagen mens sagkjedet hviler på materialet som skal sages.
  Ikke hold fast veden med foten eller ved hjelp av en annen person.

Vedlikeholdsarbeider utført av ukyndige personer samt bruk av ikke-godkjente reservedeler kan føre til alvorlige personskader og død under bruk.

Fjern ikke sikkerhetsinnretningene, og sett disse ikke ut av funksjon.
■ Bruk kun godkjente originale reservedeler.
Sørg for at apparatet befinner seg i funksjonsdyktig og plettfri stand i kraft av regelmessig og sakkyndig vedlikehold.

FARE!

Livsfare og fare for de alvorligste per- sonskader.

Livsfare og fare for de alvorligste personskader når motoren er i gang.

- Alt arbeid må finne sted med avslått motor.

FORSIKTIG!

Fare for personskader!

Apparatdeler med skarpe kanter og bevegelige apparatdeler kan føre til skader.

■ Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider.

• Korrekt vedlikehold er grunnleggende nødvendig for å opprettholde maskinens opprinnelige effektivitet og brukssikkerhet.
  Sørg for at alle mutre og skruer er fast tilskrudd for å sikre at maskinen alltid fungerer under gode betingelser.
  ■ Bruk aldri apparatet med avslitte eller skadde komponenter. De skadde delene må byttes, og skal aldri repareres.

Før vedlikeholdsarbeider:

■ Slå av motoren og la den kjøle ned.
■ Trekk av tennplugghetten.

■ Bruk vernehansker ved arbeid på sagkjedet.
■ Ta ikke av beskyttelsesdekselet med mindre arbeidet skal utføres på selve sverdet eller kjedet.
- Olje, bensin og andre forurensende stoffer må avfallsbehandles forskriftsmessig.

8.1 Demontere/montere luftfilterdekslet (20)

Demontere luftfilterdekslet

1. Skyv en skrutrekker mellom sikringsklemmen (20/1) og luftfilterdekslet (20/2).
2. Trykk bort sikringsklemmene fra luftfilterdekslet (20/a) med skrutrekker.
3. Løft luftfilterdekslet av apparatet (20/c).

Montere luftfilterdekslet

1. Skyv lasken (20/3) på luftfilterdekslet under huset, sett deretter luftfilterdekslet på apparatet.
2. Trykk sikringsklemmene (20/1) på luftfilterdekslet (20/b) til de går i lås.

8.2 Rengjøring av luftfilter (21)

ADVARSEL!

Fare pga. skittent, defekt eller manglende luftfilter

Motoren til apparatet påføres irreversible skader hvis luftfilteret mangler, blir skittent eller defekt.

Rengjøring av luftfilteret er en forutsetning for problemfri drift og lang levetid for apparatet. For å unngå ska-de på motoren må det ikke arbeides uten filter eller med et skadet luftfilter.
- Filteret skal rengjøres eter hver 15. driftstime.
- Filterelementet må aldri vaskes, og må alltid skiftes ut straks hvis det blir skittent eller skades.

Demonter luftfilteret

1. Slå av motoren og la den kjøle ned.
2. Demonter luftfilterdekslet (se Kapittel 8.1 "Demontere/montere luftfilterdekslet (20)", side 380).
3. Løsne vingemutteren (21/1).
4. Trekk luftfilteret (21/2) oppover og ut (21/a).

5. Innsugsåpningen (21/3) dekkes til med ren klut. Det forhindrer at smusspartikler kommer inn i forgasserrommet.

6. Begge delene til luftfilteret (21/4) tas fra hverandre.

Rengjøring av luftfilter

1. Rengjør nylonfilteret med en pensel eller en fin børste, eventuelt forsiktig med trykkluft innenfra og ut.

Montere luftfilteret

1. Sett begge delene til luftfilteret (21/4) sammen igjen.
2. Sett luftfilteret (21/2) på innsugsåpningen (21/3) (21/b).
3. Skru luftfilteret fast med vingemutteren (21/1).

8.3 Skifte ut tennpluggen (22, 23)

Hvis det finnes skader på isolasjonen, sterk elektrodeavbrenning eller sterkt oljeskadde elektroder må tennpluggen skiftes ut.

Forberedelse

1. Slå av motoren og la den kjøle ned.
2. Demonter luftfilterdekslet (se Kapittel 8.1 "Demontere/montere luftfilterdekslet (20)", side 380).
3. Trekk av tennplugghetten (22/1).

Kontrollere elektrodeavstanden (23)

1. Skru ut tennpluggen (22/2) med den medfølgende kombinøkkelen.
2. Skru inn den nye tennpluggen helt til anslag.
3. Sett tennplugghetten på tennpluggen.

8.4 Sverdet (25, 27)

For å forhindre en asymmetrisk slitasje skal sverdet dreies regelmessig.

Følgende vedlikeholdsarbeider må utføres:

■ Lageret til topptrinsen må smøres (27).
■ Sporet i sverdet rengjøres med en skraper (ikke inkludert i leveransen) (25).
■ Rengjør smørehullene.
Fjerne grat fra føringsflankene med en flatfil, og utligne eventuelle avvik.

dybden på falsen er mindre enn høyden på drivleddet (som aldri skal berøre bunnen av falsen)

■ den indre føringsveggen er så slitt at kjedet står skrått

8.5 Kvesse sagkjedet (24)

FARE!

Livsfare pga. tilbakeslag (Kickback)!

Et sagkjede som er slipt ufagmessig, øker faren for tilbakeslag, og dermed faren for dødelige skader.

Slip sagkjedet bare fagmessig for å redusere faren for tilbakeslagsfare.

MERK

For uerfarne brukere av kjedesager anbefales det å la sagkjedet kvesses av en fagperson fra kundeservice.

■ sagflisen er støvlignende
■ det kreves mer kraft ved sagingen
snittet ikke er rett
■ vibrasjonene tiltar
■ drivstofforbruket øker

Dersom slipingen overlates til en kundetjeneste, kan den utføres med verktøy som gir minimal materialslitasje og jevn skjerping av alle tennene. Man kan slipe sagkjedet selv med en spesiell rundfil som er tilpasset diameteren for de enkelte kjedetypene (se Kapittel 8.10 "Tabell over kjedevedlikehold", side 382). Det krever håndlag og erfaring å unngå skader på tennene.

For å kvesse sagkjedet:

1. Slå av motoren, løsne kjedebremsen og spenn opp sverdet med montert sagkjede i en egnet skruetvinge. Påse at sagkjedet kan bevege seg fritt.
2. Stram sagkjedet dersom det er slakt.
3. Monter filen i holderen, og før filen inn i ut- sparingen på tannen mens du holder den i en helling som tilsvarer tannprofilen.
4. Foreta bare noen få tak med filen, og utelukkende fremover, og gjenta dette på alle tennene med samme retning (venstre eller høyre).
5. Snu sverdet i skruetvingen, og gjenta arbeidstrinnene for den gjenværende tennene.

6. Kontrollér at grensetannen ikke rager over kontrollverktøyet, og slip ned det eventuelt overstående med en flatfil, og avrund profilene

7. Etter slipingen må alt filspon og støv fjernes før sagkjedet smøres i oljebad.

■ lengden på tennene er mindre er 5 mm
Hvis aktuelt: Merket på tennene på skjæreleddene er underskredet;
■ leddene har for stort spill på kjedefalsen

8.6 Kontrollere kjedesmøring (26)

Bruk aldri apparatet uten tilstrekkelig kjedesmøring. Ellers reduseres levetiden til apparatet. Kontroller derfor oljemengden i oljetanken og oljestrømming før bruk.

1. Start apparatet.
2. Hold det roterende sagkjedet cirka 15 cm over en trestamme eller et egnet underlag.

Ved tilstrekkelig smøring danner det seg en lett oljefilm på trestammen (26/1).

8.7 Stille inn kjedesmøring (28)

FARE!

Livsfare og fare for de alvorligste per- sonskader.

Livsfare og fare for de alvorligste per- sonskader når motoren er i gang.

- Alt arbeid må finne sted med avslått motor.

Oljestrømningen kan reguleres med innstillingsskruen. Innstillingsskruen finner du på undersiden av apparatet (28/1).

Bruk ikke skrutrekker til å stille inn oljestrømningen:

■ Med urviseren for mindre oljestrømning
■ Mot urviseren for større oljestrømning

Kontroller regelmessig under arbeidet om det finnes tilstrekkelig olje i oljetanken.

8.8 Kontroll av at sagkjedet står stille på tomgang

ADVARSEL!

Fare pga. roterende sagkjede

Et sagkjede som roterer på tomgang kan føre til livsfarlige skader under arbeidet.

Arbeid ikke med kjedesagen hvis sagkjedet beveger seg på tomgang.
- Kontroller at sagkjedet står stille när motoren er på tomgang.

1. Start motoren og la den gå på tomgang.
2. Kontroller om sagkjedet står stille.
3. Hvis sagkjedet beveges, kan følgende feil foreligge:
   ■ Tomgangsturtallet er for høyt (se Kapittel 8.9 "Stille inn tomgangsturtallet på forgasseren", side 382).
   Koblingen er defekt, tilsmusset eller feil innstilt. Oppsøk AL-KO serviceverksted.

8.9 Stille inn tomgangsturtallet på forgasseren

Tomgangsturtallet er angitt i tekniske data (se Kapittel 13 "Tekniske data", side 386). Det er enklest å stille inn ved hjelp av en turtallsmåler.

Hvis tomgangsturtallet er stilt inn riktig, går motoren rundt på tomgang og sagkjedet beveger seg ikke. Alt avhengig av bruksstedet (fjell, flatt landskap) er en korrektur av tomgangsinnstillingen nødvendig via tomgangsstillskruen "T".

MERK

Reguleringsskruene for tomgangsblanding "L" og fullastblanding "H" må bare stilles inn av et AL-KO serviceverksted.

Sagkjedet beveger seg uten at det gis gass:

Tomgangsturtallet er for høyt.

1. Skru tomgangsstillskruen "T" (11/5) litt mot urviseren til sagkjedet ikke lenger beveger seg.

1. Skru tomgangsstillskruen "T" (11/5) med urviseren litt til motoren går jevnt.

Hvis den optimale forgasserinnstillingen ikke kan stilles inn ved å dreie på tomgangsstillskruen "T", få forgasseren stilt inn optimalt av AL-KO serviceverksted.

8.10 Tabell over kjedevedlikehold

ADVARSEL!

Fare for alvorlige skader.

Hvis det befinner seg et uegnet sagkjede på kjedesagen eller sverdet, kan det oppstå alvorlige personskader.

■ Bruk bare tillatte sagkjeder og sverd.

Tabellen viser verdiene for forskjellige kjedetyper.

Kjedetype Fildiameter Hodevinkel Underkutt-			vinkel	Hodehellings-vinkel (55°)	Dybdemål
		Dreievinkel på verktøyet	Hellingsvinkel på verktøyet	Sidevinkel
91P053X 5/32" 30° 0° 80° 0,025"
91P057X 5/32" 30° 0° 80° 0,025"
Dybdemål Filer

8.11 Vedlikeholdsplan

Følgende arbeider må utføres av brukeren selv. Alle videre arbeider må utføres av et fagverksted.

Følgende anvisninger gjelder normale bruksforhold. Ved spesielle forhold, f.eks. spesielt lang arbeidstid daglig, må angitte vedlikeholdsintervaler reduseres tilsvarende.

Vedlikeholdsplan

	En gang etter 5 timer	Før arbeids-start	Ukent-lig	Hver 50. time	Hver 100. time	Ved behov	før/etter se-songen, år-lig
Forgasser
Kontrollér tomgangen X
Luftfilter
Rengjøring X
Skift X
Tennplugg
Kontroller elektrodeav-stand, evt. juster				X			X
Skift X X
Lyddemper
Visuell og tilstandskon-troll		X

Vedlikeholdsplan

	En gang etter 5 timer	Før arbeids-start	Ukent-lig	Hver 50. time	Hver 100. time	Ved behov	før/etter sesongen, år-lig
Drivstofftank, oljetank
Rengjøring X X
Kjedebrems
Funksjonskontroll X
Rengjør og smør leddste-der			X			X
Kjedesmøring
Kontrollér X X
Sagkjede
Visuell kontroll og til-standskontroll, sjekk skarpheten		X
Filing X X
Bytt, bytt eventuelt kjede-drevet og kjededrevsla-geret samtidig						X
Føringsskinne
Visuell og tilstandskon-troll		X
Snu sverdet X
Smør topptrinsen X
Rengjør kjedefalsen / ol- jeboringen		X
Rengjør beskyttelsesdek-selet på innsiden		X
Alle skrues som kan nås (unntatt innstillings-skruene/forgasserskrue-ne)
Ettertrekkes X X X
Hele maskinen
Visuell og tilstandskon-troll		X
Rengjøring (inkl. luftinn-tak, sylinderkjøleribber)		X X X

9 FEILS∅KING

FORSIKTIG!

Fare for personskader!

Apparatdeler med skarpe kanter og bevegelige apparatdeler kan føre til skader.

■ Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider.

MERK

Ved feil som ikke er oppført i denne tabellen, eller som du ikke selv kan utbedre, må du kontakte vår kundeservice.

Feil Årsak Utbedring
Motoren starter ikke, eller dør ut med én gang.	Feil fremgangsmåte Start motoren slik det fremgår av bruksanvisningen.
	Tilsmusset tennplugg eller feil elektrodeavstand	Rengjør eller skift ut tennpluggen.
	Skittent luftfilter Rengjør eller skift ut luftfilteret
Sverd og sagkjede går varme. Røykutvikling.	Sagkjedet er for stramt spent.	Løsne kjedestrammingen.
	Oljetanken er tom. Fyll på sagkjedeolje.
	Oljepåfyllingshullet og/eller sporet i sverdet er tilsmusset.	Rengjør oljepåfyllingshullet og sporet i sverdet.
Motoren går, men sagkjedet beveger seg ikke.	Sagkjedet er for stramt spent.	Løsne kjedestrammingen.
	Apparatfeil Oppsøk AL-KO serviceverksted.
I stedet for trestøv slynges tre-spon opp. Kjedesagen må tryk-kes mot treet.	Sagkjedet er sløvt. Kvess sagkjedet, eller oppsøk et AL-KO serviceverksted.
Apparatet vibrerer unormalt. Apparatfeil Oppsøk AL-KO serviceverksted.

10 TRANSPORT

ADVARSEL!

Livsfare og fare for de alvorligste per- sonskader.

Bær og transporter aldri kjedesagen mens sagkjedet går.
■ Utfør tiltakene ovenfor før transport.

Utfør følgende tiltak før transport:

1. Slå av motoren.
2. La apparatet avkjøles.
3. Fjern alle spor av sagflis og oljerester.
4. Trekk beskyttelsesdekselet over sverdet.

Bær kjedesagen bare etter bøyylehåndtaket. Sverdet peker da bakover.

I kjøretøy: Sikre kjedesagen mot velt, skade og utslipp av driftsmidler.

11 OPPBEVARING

Etter bruk skal maskinen rengjøres grundig, og – hvis montert – sett på alle beskyttelsesdekslene igjen. Oppbevar apparatet på et tørt sted som kan låses og som er utenfor rekkevidden til barn.

Gjennomfør følgende arbeider før driftspauser som varer lenger enn 30 dager:

1. Tøm drivstoff- og oljetanken helt.
2. Ta av sagkjedet og sverdet, rengjør disse og spray med rustbeskyttelsesolje.
3. Rengjør apparatet grundig og oppbevar det i et tørt rom.

ADVARSEL!

Fare for skader på apparatet

Uttørket/klebrig sagkjedeolje skader oljeførende komponenter ved lengre tids lagring.

Fjern sagkjedeoljen fra apparatet før lagring i lengre tid.

12 AVFALLSHÄNDTERING

Før avfallsbehandling av apparatet må drivstofftanken og motoroljebeholderen tømmes!
Bensin og motorolje hører ikke til i husholdningsavfallet eller avløpet, men skal tilføres atskilt for avfalls-håndtering eller deponering!

Emballasje, maskin og tilbehør er laget av gjenvinnbare materialer og skal deponeres tilsvaren-de.

13 TEKNISKE DATA

Type 6436 6442
Art.-nr. 127429 127430
Motortype 2-takt 2-takt
Slagvolum motor 35,2 cm^3 41,9 cm^3
Maksimal motorytelse i kW (iht. ISO 7293) 1,45 1,7
Easy Start-system Ja / choke Ja / choke
Tomgangsturtall 3000 ± 400 min	-1	3000 ± 400 min^-1
Maksimalt turtall 12000 min	-1	12000 min^-1
Drivstoff	Bensin, blyfri minst 90 ROZ	Bensin, blyfri minst 90 ROZ
Blandingsforhold	01:50 01:50
Volum drivstofftank	270 cm^3	270 cm^3
Volum oljetank	230 cm^3	230 cm^3
Sverd:
■ Type	Oregon 140SDEA041	Oregon 160SDEA041
■ Lengde/brukbar kuttlengde	35/33 cm	40/37 cm
Kjedehjul:
■ Antall tenner	6z/6T 6z/6T
■ Deling	3/8"	3/8"
Sagkjede:
■ Type	Oregon 91P053X	Oregon 91P057X
■ Deling	9,525 mm (3/8")	9,525 mm (3/8")
■ Drivleddbredde	1,27 mm (0,05")	1,27 mm (0,05")
Maksimal kjedehastighet	≤22,86 m/s	≤22,86 m/s
Kjedesikring Ja / automatisk Ja / automatisk
Vekt av kjedesagen med tom tank:
■ Vekt med sverd og sagkjede 5,38 kg 5,45 kg
■ Vekt uten sverd og sagkjede 4,75 kg 4,75 kg
Lydtrykknivå LpA (iht. DIN EN ISO 22868) 101,1 dB(A)	[K = 3,0 dB(A)]	101,5 dB(A)[K = 3,0 dB(A)]
Lydeffektnivå LwA (iht. DIN EN ISO 22868) 109,9 dB(A)	[K = 3,0 dB(A)]	110,0 dB(A)[K = 3,0 dB(A)]
Ekvivalent total vibrasjonsverdi LwA (iht. DIN EN ISO 22867):
fremre håndtak (K = 1,5 m/s2) 6,57 m/s	2	6,47 m/s2
bakre håndtak (K = 1,5 m/s2) 6,88 m/s	2	6,96 m/s2

14 KUNDESERVICE/SERVICE

Ved spørsmål om garanti, reparasjon eller reservedeler henvend deg til det nærmeste AL-KO-

Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldelsesfristen for mangelskrav ved at vi velger å foreta en reparasjon eller levere et nytt produkt. Foreldelsesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt.

Vår garanti gjelder kun ved:

■ overholdelse av bruksanvisningen
Sakkyndig behandling
■ Bruk av originale reservedeler

Garantien gjelder ikke ved:

Egenutførte reparasjonsforsøk
■ Egenutførte tekniske endringer
Ikke tiltenkt bruk

Lakkskader som skyldes normal slitasje
■ Slitasjedeler som på reservedelskortet er merket med xxxxxx (x) ramme
■ Forbrenningsmotorer (for disse gjelder de garantivilkårene til den respektive motorprodusenten)

Garantitiden begynner å løpe med kjøpet til den første sluttbrukeren. Fakturadatoen er utslagsgivende. Ved garantikrav henvender du deg til din forhandler eller til nærmeste autoriserte kundeservice med denne garantierklæringen og den originale kvitteringen. De lovbestemte mangelfordringene fra kjøper overfor selger forblir uberørt gjennom denne erklæringen.

16 OVERSETTELSE AV DEN ORIGINALE EU-SAMSVARSERKLÆRINGEN

Herved erklærer vi at dette produktet, i denne utførelsen, er i samsvar med kravene i EU-direktivene, EU-sikkerhetsstandardene og de produktspesifikke standardene.

Produkt	Produsent	Dokumentasjonsfullmektig
Kjedesag	AL-KO Geräte GmbH	Andreas Hedrich
Serienummer	Ichenhauser Str. 14	Ichenhauser Str. 14
G4011022	D-89359 Kötz	D-89359 Kötz
Type	EU-direktiver	Harmoniserte standarder
6436	2006/42/EC	DIN EN ISO 11681-1:2011
6442	2014/30/EU	DIN EN ISO 14982:2009
	2000/14/EC
Lydeffektnivå	Samsvarsvurdering
EN ISO 3744	2000/14/EF – vedlegg V
målt / garantert
6436: 109,9 / 113 dB(A)
6442: 110,0 / 113 dB(A)
Typeprøving iht.	Teknisk kontrollorgan	Kötz, 11.01.2018
2006/42/EF Vedlegg IX	Intertek Deutschland GmbH
BM 18SHW0351-01	Stangenstraße 1
	D-70771 Leinfelden-Echterdingen
	Nr. 0905	Dr. Wolfgang Hergeth
