NAUDOJIMO INSTRUKCIJA Solo 6436 AL-KO

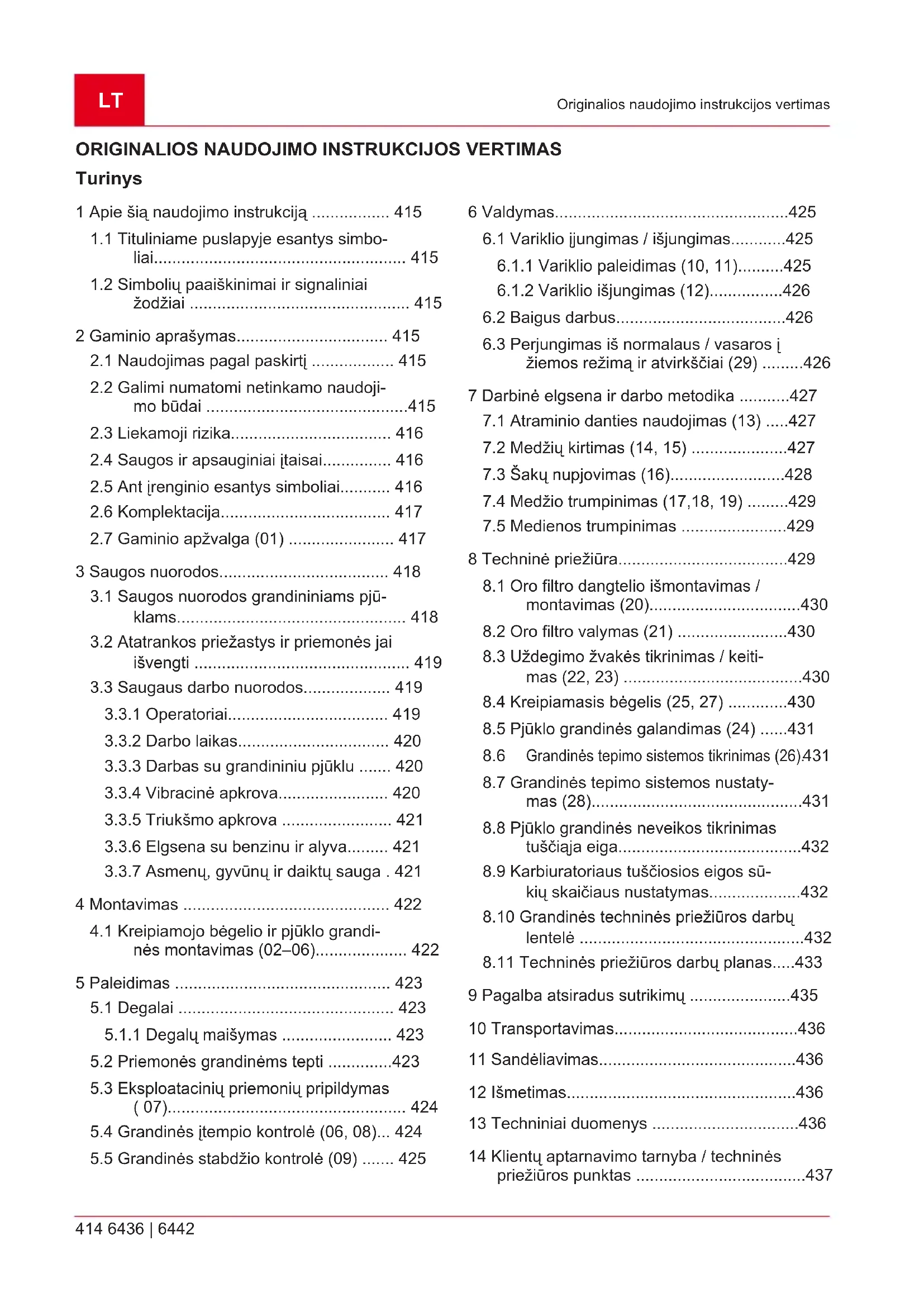

1 Apie šią naudojimo instrukcija .... 415

1.1 Tituliniame puslapyje esantys simbo- liai.... 415

1.2 Simbolių paaiškinimai ir signaliniai žodžiai 415

2 Gaminio aprašymas.... 415

2.1 Naudojimas pagal paskirtį 415

2.2 Galimi numatomi netinkamo naudoji-mo būdai 415

2.3 Liekamoji rizika.... 416

2.4 Saugos ir apsauginiai įtaisai.... 416

2.5 Ant jrenginio esantys simboliai...... 416

2.6 Komplektacija.... 417

2.7 Gaminio apžvalga (01) 417

3 Saugos nuorodos.... 418

3.1 Saugos nuorodos grandininiams pjū-klams.... 418

3.2 Atatürkos priežastys ir priemonės jai išvengti 419

3.3 Saugaus darbo nuorodos.... 419

3.3.1 Operatoriai.... 419

3.3.2 Darbo laikas.... 420

3.3.3 Darbas su grandininiu pjūklu ..... 420

3.3.4 Vibraciné apkrova.... 420

3.3.5 Triukšmo apkrova 421

3.3.6 Elgsena su benzinu ir alyva...... 421

3.3.7 Asmenų, gyvūnų ir daiktų sauga . 421

4 Montavimas 422

4.1 Kreipiamojo bėgelio ir pjūklo grandi-nės montavimas (02–06).... 422

5 Paleidimas 423

5.1 Degalai 423

5.1.1 Degalų maišymas 423

5.2 Priemonès grandinèms tepti .....423

5.3 Eksploatacinių priemonių pripildymas (07).... 424

6.3 Perjungimas iš normalaus / vasaros i žiemos režimą ir atvirkščiai (29) ......426

7 Darbinė elgsena ir darbo metodika ....427

7.1 Atraminio dainties naudojimas (13) .....427

7.2 Medžių kirtimas (14, 15) ......427

7.3 Šakų nupjovimas (16)......428

7.4 Medžio trumpinimas (17,18, 19) .....429

7.5 Medienos trumpinimas ....429

8 Techninė priežiūra....429

8.1 Oro filtro dangtelio išmontavimas / montavimas (20)....430

8.2 Oro filtro valymas (21) 430

8.3 Uždegimo žvakės tikrinimas / keiti- mas (22, 23) ......430

8.4 Kreipiamasis bégelis (25, 27) .....430

8.5 Pjūklo grandinės galandimas (24) .....431

8.6 Grandinės tepimo sistemos tikrinimas (26).431

8.7 Grandinės tepimo sistemos nustatymas (28)....431

8.8 Pjūklo grandinės neveikos tikrinimas tuščiaja eiga....432

8.9 Karbiuratoriaus tuščiosios eigos sū-kių skaičiaus nustatymas....432

8.10 Grandinės techninės priežiūros darbų lentelė ....432

8.11 Techninės priežiūros darbų planas.....433

9 Pagalba atsiradus sutrikimų ....435

10 Transportavimas....436

11 Sandèliavimas....436

12 Išmetimas....436

13 Techniniai duomenys ....436

14 Klientų aptarnavimo tarnyba / techninės priežiūros punktas ......437

15 Garantie 438
16 Originalios EB atitikties deklaracijos vertimas 438

1 APIE ŠIA NAUDOJIMO INSTRUKCIJA

Vokiška versija yra originali naudojimo instrukcija. Visos kitos kalbų versijos yra originalios naudojimo instrukcijos vertimai.
Visada laikykite šią naudojimo instrukciją taip, kad visada galėtumėte ją paskaityti, kai reikės informacijos apie įrenginį.
Perduokite jrenginj kitiems asmenims tik kar-tu su šia naudojimo instrukcija.
Perskaitykite ir laikykitės šioje naudojimo instrukcijoje pateiktų saugos ir įspėjamųjų nurodymų.

1.1 Tituliniame puslapyje esantys simboliai

Simbolis Reikšmė

Prieš eksploatuodami būtinai atidžiai perskaitykite šią naudojimo instrukcija. Tai yra saugaus darbo ir sklandaus valdymo sąlyga.

Naudojimo instrukcija

Neeksploatuokite benzininio jrenginio šalia atviros liepsnos arba šilumos šaltinių.

1.2 Simbolių paaiškinimai ir signaliniai žodžiai

PAVOJUS!

Nurodo gresiančia pavojingą situacija, kurios neišvengus galimas mirtinas arba sunkus sužalojimas.

ISPÉJIMAS!

Nurodo galimą pavojingą situaciją, kurios neišvengus galimas mirtinas arba sunkus sužalojimas.

ATSARGIAI!

Nurodo galimą pavojingą situacija, kurios neišvengus galimas lengvas arba vidutinio sunkumo sužalojimas.

DÉMESIO!

Nurodo situacija, kurios neišvengus galima materialinė žala.

NUORODA

Specialios nuorodos dėl geresnio suprantamumo ir valdymo.

2 GAMINIO APRAŠYMAS

Šioje naudojimo instrukcijoje aprašytas ranka valdomas grandininis pjūklas, kuris varomas benzininiu varikliu.

2.1 Naudojimas pagal paskirti

Grandininis pjūklas suprojektuotas tik sodo darbams atlikti. Šioje srityje grandinini pjūklą galima naudoti medžio pjovimo darbams, pvz.,

medžių kamienams pjauti,
■ keturšoniams tašams pjauti,
šakoms pjauti, priklausomai nuo pjovimo il-gio.

Grandinini pjūkla galima naudoti tik darbui su mediena lauke. Darbo metu būtina pasirūpinti pakankamomis asmeninės apsaugos priemonėmis. Kitokie pjūklo panaudojimo būdai, kaip pvz., profesionali medžių priežiūra, draudžiami. Už žala, patirtą del valdymo klaidų, atsako operatorius. Su šiuo prietaisu galima naudoti tik naudojimo instrukcijoje nurodytas pjovimo grandinių ir pjovimo juostų kombinacijas. Kitoks nei čia aprašytas naudojimas yra laikomas naudojimu ne pagal pa-skirtį.

Grandininio pjūklo negalima naudoti komercinėje srityje.

ATSARGIAI!

Pavojus susižaloti dėl naudojimo ne pagal paskirtį!

Jei grandininiu pjūklu pjaunama mediena arba kitos medžiagos, kurioje (-iose) yra svetimkūnių, galima susižaloti.

Naudokite grandinini pjūklą tik lengviems medžio pjovimo darbams.
Prieš pjaudami patikrinkite medieną, ar nėra svetimkūnių, pvz., vinių, varžtu, apkaustų.

2.2 Galimi numatomi netinkamo naudojimo būdai

Nepjaukite šakų, kurios yra iš karto virš naudoto-jo arba kitų asmenų arba smailiu kampu į juos.

■ Nenaudokite panaudotos alyvos.
■ Neeksploatuokite prietaiso potencialiai sprogioje aplinkoje.

2.3 Liekamoji rizika

Net ir prietaisą naudojant pagal paskirtį negalima visiškai garantuoti, kad neliks jokios rizikos galimybės. Dėl įrenginio tipo ir konstrukcijos galimi toliau nurodyti pavojai.

■ Salytis su atvirais grandinės dantimis (pavo-jus įsipjauti).
■ Prieiga prie besisukančios grandinės (pavo-jus įsipjauti).
■ Staigus ir nenumatomas strypo judėjimas (pavojus įsipjauti).
Grandinės dalių atsilaisvinimas (įsipjovimas / pavojus susižaloti).
Apdirbtos medienos dalių atsilaisvinimas.
■ Apdirbtos medienos dalelių įkvėpimas.
■ Benzininio pjūklo emisija.
- Odos salytis su degalais (benzinu / alyva).
Klausos sutrikdymas dirbant, kai nenaudojama klausos apsauga.

2.4 Saugos ir apsauginiai įtaisai

ISPÈJIMAS!

Sunkių sužalojimų pavojus manipuliuojant saugos ir apsauginiais įtai-sais.

Manipuliuojant saugos ir apsauginiais įtaisais, dirbant su grandininiu pjūklu galima sunkiai susižaloti.

■ Neišjunkite saugos ir apsauginių įtaisų!
■ Atlikite darbus su grandininiu pjūklu tik tada, kai tinkamai veikia visi saugos ir apsauginiai įtaisai.

Kreipiamojo bégelio apsauginis gaubtas

Prieš transportuojant ant kreipiamojo bėgelio ir pjūklo grandinės reikia uždėti apsauginį gaubtą, kad nebūtų sužaloti asmenys ir apgadinti daiktai.

Grandinès stabdys

Ivykus atatrankai, grandinės stabdį aktyvina rankų apsauga ir veikianti pjūklo grandinė iš karto sustoja.

Apsauginis blokavimo mygtukas

Greičio svirtį galima paspausti tik tada, kai paspaudžiamas apsauginis blokavimo mygtukas.

2.5 Ant jrenginio esantys simboliai

Simbolis Reikšmė

Ypatingas atsargumas valdant!

Atatrankos pavojus!

Nenaudokite grandininio pjūklo viena ranka!

Naudokite apsaugini šalma, klausos apsaugą ir akių apsaugą!

Mūvėkite apsaugines pirštines!

Avėkite tvirtą avalynę!

Prieš eksploatacijos pradžią per- skaitykite naudojimo instrukcija!

Visada eksploatuokite grandininį pjūklą abiem rankomis!

Benzino / alyvos mišinio bakas

Pagalbinis jungiklis

Saulė: normalus / saulės režimas

Snaigės: žiemos režimas

Saugiam darbui ir saugiai techninei priežiūrai ant prietaiso yra įspausti simboliai. Visuomet paisyki-te šių nuorodu.

Simbolis Reikšmė

	Jungtis, skirta degalų mišiniui pripildytiPadėtis: bako dangtelyje
	Grandinės alyvos užpildymo jungtisPadėtis: alyvos bako dangtelyje
	Variklio jungiklio aktyvinimas; nusta-tykite jungiklį ties „O“, variklis iš kar-to išjungiamas.Padėtis: galinės rankenos kairėje pusėje
	Oro filtro dangtelio mygtukas. Myg-tuką ištraukite – oro filtro dangtelis uždaromas, mygtuką įspauskite – oro filtro dangtelis atidaromas.Padėtis: Oro filtro dangtelis
	Alyvos siurblio nustatymas. Norėda-mi grandinės alyvos srautą padidin-ti, strypą sukite atsuktuvu rodyklės kryptimi iki padėties MAX, norėdami grandinės alyvos srautą sumažinti – strypą sukite iki padėties MIN.Padėtis: pavaros mechanizmo apa-čia
	Žemiau žymos „H“ esantis varžtas skirtas mišiniui reguliuoti dirbant di-desniu sūkių skaičiumi.Padėtis: viršuje kairėje ant galinės rankenos
	Žemiau žymos „L“ esantis varžtas skirtas mišiniui reguliuoti dirbant mažesniu sūkių skaičiumi.Padėtis: viršuje kairėje ant galinės rankenos
	Virš žymos „T“ esantis varžtas skir-tas tuščiosios eigos sūkių skaičiui reguliuoti.Padėtis: viršuje kairėje ant galinės rankenos

Simbolis Reikšmė
	Rodo, kuria kryptimi yra atleistas (balta rodyklė) arba ijungtas (juoda rodyklė) grandinės stabdys.Padėtis: kreipiamojo bėgelio priekinė pusė
	Rodo, kuria kryptimi yra sumontuota grandinė.Padėtis: kreipiamojo bėgelio priekinė pusė
	Užtikrintas garso lygis: 113 dB(A)

2.6 Komplektacija

Išpakavę patikrinkite, ar buvo pristatytos visos konstrukcinės dalys.

Nr. Konstrukcinė dalis

1 Kreipiamasis bėgelis

2 Pjūklo grandinė

3 Grandininis benzininis pjūklas

4 Kreipiamojo bėgelio apsauginis gaubtas

5 Dildė

6 Atsuktuvas

7 Kombinuotasis raktas

8 Naudojimo instrukcija

2.7 Gaminio apžvalga (01)

Nr. Konstrukcinė dalis

1 Kreipiamasis bėgelis

2 Pjūklo grandinė

3 Priekinė rankų apsauga

4 Priekinė lanko formos rankena

5 Oro filtro dangtelis

Nr. Konstrukcinė dalis

6 Oro filtro dangtelio fiksavimo spaustukai

7 Greičio svirtis

8 Apsauginis blokavimo mygtukas

9 Galinės lankos formos rankena

10 Mygtukas su svirtele, skirtas varikliui išjungti, atsistato savaime

11 Degalų bakas

12 Reguliavimo rankenėlė „Choke“ (skirta nejšilusiam varikliui paleisti)

13 Starterio rankena

14 Alyvos bakas

15 Kreipiamojo bėgelio apsauginis gaub-tas

16 Apsauginiai atraminiai dantys

17 Kreipiamojo bėgelio tvirtinimo veržlės

18 Grandinės įtempiklio nustatymo varž-tas

19 Bėgelio tvirtinimo elementas

20 Pagalbinis jungiklis

21 Naudojimo instrukcija

3 SAUGOS NUORODOS

Kiekvieną dieną prieš pradėdami naudoti įrenginį, jam nukritus arba po kitokių įvykių, pvz., po smūgio ar stūmimo jėgos poveikio, patikrinkite įrenginį, ar jis nepažeistas ir yra saugus eksploatuoti.
Patikrinkite degalų tiekimo sistemos sandaruma ir saugos įtaisų veikimą. Jokiu būdu nebenaudokite nesaugių eksploatuoti įrenginių. Iškilus abejonių, susiekite su specializuotu prekybininku.
Dirbdami su įrenginiu, naudokite klausos apsaugą, ypač, kai kasdien dirbate ilgiau nei 2,5 valandos. Eksploatuojant įrenginį, sklinda stiprus triukšmas, kuris gali sutrikdyti operatoriaus klausą.
Mūvėkite nuo vibracijos apsaugančias pirštines ir reguliariai darykite pertrauką kaip prevencinę priemonę nuo baltų pirštų ligos. Il-gesnį laiką naudojant įrenginį, dėl vibracijos plaštakose gali sutrikti kraujotaka. Tikslios

naudojimo trukmės nustatyti negalima. Tai priklauso nuo įvairių veiksnių. Nuolat naudodami įrenginį, atkreipkite dėmesį į savo plaštakas ir pirštus. Jei ten pastebite tokių simptomų, kaip, pvz., nejautrumas, skausmas, niežėjimas, poveikis fizinei jėgai arba odos spalvos arba odos pasikeitimas, nedelsdami kreipkitės į gydytoją.

Niekada neeksploatuokite variklio uždarose patalpose ir jį išjunkite, jei, naudojant šį įrenginį, pradeda pykinti, pradeda suktis galva arba pajuntate silpnumą. Nedelsdami kreipkitės į gydytoją. Veikiant varikliui, įrenginys išskiria nuodingas išmetamąsias dujas. Šios dujos gali būti bekvapės ir nematomos.
Neeksploatuokite jrenginio šalia atviros liepsnos arba šilumos šaltinių. Benzino ir tepimo alyvos garai yra labai degūs.
■ Jei dirbant su įrenginiu susidaro pjovimo dulkių, migla arba dūmų, užsidėkite respiratorių. Jie gali būti kenksmingi sveikatai.

3.1 Saugos nuorodos grandininiams pjūklams

Kai pjūklas veikia, visas kūno dalis laikykite toliau nuo pjūklo grandinės. Prieš paleisdami pjūklą įsitikinkite, ar pjūklo grandinė niekur nesiliečia. Dirbant su grandini-niais pjūklais dėl vienintelio neatidumo aki-mirksnio pjūklo grandinė gali pagriebti drabu-žius arba kūno dalis.
Grandinini pjūkla visada laikykite dešine ranka paėmę už galinės rankenos, o kaire ranka paėmę už priekinės rankenos. Grandininio pjūklo negalima laikyti priešingai nei čia nurodyta, nes padidėja rizika susižaloti.
Naudokite apsauginius akinius ir klausos organus saugančias priemones. Taip pat rekomenduojame naudoti kitas kūną, plaštakas, kojas ir pėdas saugančias priemones. Vilkint tinkamus apsauginius drabužius mažėja pavojus susižaloti dėl išsviedžiamų skiedrų ar prisilietus prie pjūklo grandi-nės.
Su grandininiu pjūklu nedirbkite įlipę i medi. Dirbant įlipus i medi kyla pavojus susižaloti.
Visada įsitikinkite, ar stovite stabiliai ir grandininį pjūklą naudokite tik tada, kai stovite ant tvirto, saugaus ir lygaus pa-grindo. Stovint ant slidaus ar nestabilaus pa-viršiaus, pvz., kopėčių, gali būti prarandama pusiausvyra arba grandininis pjūklas gali tapti nebekontroliuojamas.

■ Jei pjaunate įtemptą šaka, įsidėmėkite, kad ji spyruokliuos. Atsilaisvinus medienos plaušams įtemptą šaka gali atsimušti į pjūklo naudotoja ir (arba) grandininis pjūklas gali tapti nekontroliuojamas.
Ypač būkite atsargūs pjaudami atžalynus arba jaunus medelius. Plona medžiaga gali užstrigti pjūklo grandinėje ir atsitrenkti į Jus, todėl galite prarasti pusiausvyra.
Grandinini pjūkla neškite išjungę ir paėmę už priekinės rankenos, pjūklo grandinę nukreipę nuo kūno. Transportuodami arba saugodami ant grandininio pjūklo visuomet užmaukite apsauginį gaubtą. Atsargiai naudojant grandinini pjūkla sumažėja tikimybė netyčia prisiliesti prie veikiančios pjūklo grandinės.
Laikykitės tepimo, grandinės įtempimo ir priedų keitimo nurodymų. Netinkamai įtempus arba sutepus grandinę ji gali nutrūkti arba padidėja atatrankos tikimybė.
Rankenos turi būti sausos ir nesuteptos tepalu ar alyva. Tepalu arba alyva suteptos rankenos yra slidžios, todėl įrenginys gali tapti nebekontroliuojamas.
Pjaukite tik medieną. Grandininio pjūklo nenaudokite darbams atlikti, kuriems jis neskirtas. Pavyzdžiui: nenaudokite grandininio pjūklo plastikui, mūrui arba nemedinėms statybinėms medžiagoms pjauti. Grandininį pjūklą naudojant ne pagal paskirtį gali kilti pavojų.

3.2 Atatürkos priežastys ir priemonės jai išvengti

Atatranka gali įvykti kreipiamojo bėgelio smaigaliui prisilietus prie kokio nors objekto arba, kai mediena linksta ir pjūklo grandinė užstringa pjūvyje.

Kartais prisilietus bėgelio smaigaliu gali atsirasti atgal veikianti jėga, kuri kreipiamajį bėgelį traukia į viršų ir operatoriaus kryptimi.

Pjūklo grandinei užstrigus ties viršutine kreipia-mojo bėgelio briauna bėgelį naudotojo link gali veikti staigi atatrankos jėga.

Esant bet kuriai iš minėtų reakcijų pjūklas gali tapti nekontroliuojamas ir Jūs galite patirti sunkių traumų. Nepasikliaukite vien tik grandininiame pjūkle sumontuotais apsauginiais įtaisais. Naudodami grandininių pjūkla turėtumėte imtis įvairių priemonių, užtikrinančių saugų ir patikimą darba. Atatranka yra neteisingo arba netinkamo įrankio naudojimo pasekmė. Jos galima išvengti taikant tinkamas toliau aprašytas atsargumo priemones:

Pjūkla tvirtai laikykite abiem rankomis, nykščiu ir pirštais apėmę grandininio pjūklo rankenas. Kūnas ir rankos turi būti tokioje padėtyje, kad galėtų išlaikyti atatrankos jėgas. Imdamasis tinkamų priemonių, operatorius gali valdyti atatrankos jėgas. Grandininio pjūklo niekada nepaleiskite.
Venkite būti nenormalioje kūno padėtyje ir neatlikite pjovimo darbų didesniame aukštyje nei Jūsų pečiai. Taip išvengsite neap-dairaus kreipiamosios smaigalio prisilietimo prie kitų daiktų ir galėsite geriau kontroliuoti grandininiį pjūklą netikėtose situacijose.
Visada naudokite gamintojo nurodytus at-sarginius bėgelius ir pjūklo grandines. Naudojant netinkamus atsarginius bėgelius ir pjūklo grandines, grandinės gali nutrūkti ir (arba) gali įvykti atatranka.
Galąsdami ir atlikdami pjūklo grandinės techninės priežiūros darbus laikykitės ga- mintojo nurodymų. Naudojant per didelio gylio ribotuvus padidėja atatrankos tikimybė.

3.3 Saugaus darbo nuorodos

Laikykitės šalyje galiojančių saugos taisyklių, pvz., profesinių sajungų, socialinių fondu, darbų saugos žinybų.
Dirbkite tik ryškioje dienos šviesoje arba junge dirbtini apšvietimą.
Darbo zonoje neturi būti daiktų (pvz., nupjautų dalių).
Naudotojas atsakingas už kitų asmenų sužalojimą ir jų turto sugadinimą.

3.3.1 Operatoriai

Jaunuoliams iki 16 metų arba asmenims, nesusipažinusiams su naudojimo instrukcija, naudoti įrenginį yra draudžiama.
■ Jei su grandininiu pjūklu dirbate pirmą kartą: paprašykite, kad pardavėjas arba kitas specialistas paaiškintų, kaip elgtis su grandininiu pjūklu, arba išklausykite kursus;
Su šiuo grandininiu pjūklu dirbantys asmenys turi būti pailsėję, sveiki ir geros nuotaikos. Tie, kas dėl sveikatos negali persitempti, tu-rėtų pasiteirauti gydytojo, ar galima dirbti su šiuo grandininiu pjūklu.
Imkitės priemonių, kad apsisaugotumėte nuo vibracinių apkrovų. Priklausomai nuo to, kaip yra naudojamas įrankis, faktinės vi-

bracijos vertės gali skirtis nuo nurodytujų techniniuose duomenyse. Kartu atsižvelkite į visą darbo eiga, taigi, ir į laiko momentus, kai įrankis veikia be apkrovos arba yra išjungtas. Tinkamos priemonės, be kitų, apima reguliaria įrankio ir jo priedėlių techninę priežiūrą, rankų laikymą šiltai, reguliarias pertraukas bei gerą darbo procesų planavimą.

- Pagal vibracijos vertę apskaičiuokite maksimalią naudojimo trukmę ir darbo pertraukas.

3.3.2 Darbo laikas

Laikykitės šalyje galiojančių darbo su grandininiu pjūklu laiko nuostatų. Darbo su grandininiais pjūklais trukmė gali būti ribojama šalyje ir vietoje galiojančiais teisės aktais.

3.3.3 Darbas su grandininiu pjūklu

JSPÈJIMAS!

Sunkių sužalojimų pavojus.

Kai naudojama ne iki galo sumontuotas grandininis pjūklas, galima patirti sunkių sužalojimų.

Naudokite grandinini pjūkla tik tuo atveju, jei ji buvo iki galo sumontuota.
Prieš naudodami kaskart atlikite apžiūrimają kontrolę ir taip patikrinkite, ar grandininis pjūklas sukomplektuotas ir ar nėra pažeistų arba susidėvėjusių konstrukcinių dalių. Saugos ir apsauginiai įtaisai turi veikti.

Niekada nedirbkite vieni.
Visada turėkite parengtą pirmosios pagalbos vaistinėlę galimiems nelaimingiems atsitikimams.
■ Venkite prisilietimo prie metalinių daiktų, esančių žemėje arba sujungtų su ja elektriniu būdu.
■ Asmenines apsaugines priemones sudaro:

apsauginis šalmas,
- klausos apsauga (pvz., apsauginiai ausų kištukai), ypač, kai kasdien dirbama ilgiau nei 2,5 valandos,
apsauginiai akiniai arba apsauginio šalmo veido apsauga,
apsauginės kelnės su apsaugos nuo jpjovimo sluoksniu,
■ tvirtos darbinės pirštinės,

apsauginiai batai su kibiu padu, plienine nosele ir nuo įpjovimo saugančiu įdėklu.

Grandininio pjūklo nenaudokite aukščiau pečių, nes taip nebegalimas saugus valdymas.
■ Keisdami buvimo vieta, išjunkite varikli ir uždėkite grandinės apsaugą.
Kai nenaudojate, išjunkite benzininį variklį ir uždėkite grandinės apsaugą.
Grandinini pjūklą padėkite tik išjungtą.
Grandininio pjūklo nenaudokite medžio kėlimui ar judinimui.
Kamienus, storesnius už strypo ilgj, leidžiama pjauti tik specialistams.
Pjaudami pridėkite tik judančią pjūklo grandinę, niekada nejunkite grandininio pjūklo su uždėta pjūklo grandine.
- Prižiūrėkite, kad į dirvožemį nepatektų pjūklų grandinių alyvos.
■ Nevykdykite pjovimo darbų esant lietui, sniegui ar audrai.
Niekada neišjunkite saugos ir apsauginių įtai- su.

3.3.4 Vibraciné apkrova

ÍSPÉJIMAS!

Pavojus dèl vibracijos

Tikroji vibracijos emisijos vertė naudojant prietaisą gali skirtis nuo tos, kurią nurodė gamintojas. Prieš naudodami arba naudojimo metu atsižvelkite i šiuos įtakos turinčius veiksnius:

Ar prietaisas naudojamas pagal pa-skirti?
Ar medžiaga pjaunama arba apdirbama tinkamai?
Ar prietaisas yra tvarkingos būklės?
Ar pjovimo įrankis tinkamai pagaląstas arba ar sumontuotas tinkamas pjovimo įrankis?
Ar sumontuotos rankenos ir, jei reikia, vibracinės rankenos, bei ar jos tvirtai sujungtos su prietaisu?

Eksploatuokite prietaisą tik su tam tikram darbui reikalingu vidaus degimo variklio sūkių skaičiumi. Venkite maksimalaus sūkių skaičiaus, kad sumažintumėte triukšmą ir vibraciją.
Netinkamai naudojant ir atliekant techninę priežiūrą, gali padidėti prietaiso keliamas triukšmas ir vibracija. Tai sutrikdys sveikatą.

Tokiu atveju nedelsdami išjunkite prietaisą ir paveskite jį suremontuoti įgaliotoms techni- nės priežiūros dirbtuvėms.

Apkrovos laipsnis dėl vibracijos priklauso nuo darbo, kurį reikia atlikti, arba nuo prietaiso naudojimo. ľvertinkite apkrovos laipsnį ir da- rykite atitinkamas pertraukas tarp darbų. Taip per visą darbo laiką gerokai sumažės vibraci- nė apkrova.
Ilgesni laiką naudojant prietaisą, operatorių veikia vibracija, kuri gali sukelti kraujotakos problemų („baltas pirštas“). Norėdami išvengti šios rizikos, mūvėkite pirštines ir stebėkite, kad rankos būtų šiltos. Jei atpažįstami „balto piršto“ simptomai, nedelsdami kreipkitės į gydytoją. Prie šių simptomų priskiriami: nejausmingumas, jautrumo praradimas, peršėjimas, niežėjimas, skausmas, jėgų sumažėjimas, odos spalvos arba būsenos pasikeitimas. Paprastai šie simptomai būdingi pirštams, plaštakoms arba pulsui. Žemoje temperatūroje (žemesnėje nei 10 °C) padidėja pavojus.
Savo darbo dieną darykite ilgesnes pertraukas, kad galétumėte pailsėti nuo triukšmo ir vibracijos. Suplanuokite savo darbą taip, kad prietaisų, kurie sukelia stiprią vibraciją, naudojimas būtų paskirstytas per kelias dienas.
Jei naudodami prietaisą savo plaštakose jun-tate nemalonų jausmą arba ant jų pastebite spalvos pokyčius, nedelsdami nutraukite darbus. Darykite pakankamas pertraukas tarp darbų. Dirbant be pakankamų pertraukų, gali atsirasti rankų vibracijos sindromas.
Sumažinkite vibracijos Jums keliamą riziką. Prižiūrėkite prietaisą pagal nurodymus naudojimo instrukcijoje.
■ Jei prietaisas dažnai naudojamas, susisiekite su savo prekybos atstovu, kad galėtumėte įsigyti nuo vibracijos apsaugančių priedų (pvz., rankenas).
Savo darbo plane nustatykite, kaip galima apriboti vibracinę apkrova.

3.3.5 Triukšmo apkrova

Tam tikras triukšmas naudojant ši prietaisą yra neišvengiamas. Paskirstykite su intensyviu triukšmu susijusius darbus i leistinus ir tam skirtus laikus. Prireikus laikykitės rimties laikų ir apribokite darbo trukmę iki būtinosios. Norėdami apsisaugoti patys ir apsaugoti šalia esančius asmenis, naudokite tinkamą klausos apsaugą.

3.3.6 Elgsena su benzinu ir alyva

PAVOJUS!

Sprogimo ir gaisro pavojus

Dėl išeinančio benzino / oro mišinio susidaro potencialiai sprogi atmosfera. Ne-tinkamai naudojant degalus, pliūpsnis, sprogimas arba gaisras gali sunkiai arba netgi mirtinai sužaloti.

Kai naudojate benzina, nerūkykite.
Naudokite benziną tik lauke ir nieka-da użdarose patalpose.
Būtinai laikykitės toliau pateiktų elgsenos taisyklių.

■ Transportuokite ir laikykite benziną bei alyvą tik tam skirtuose rezervuaruose. [sitikinkite, kad vaikai neturi prieigos prie laikomo benzi-no ir alyvos.
Kad neužterštumėte žemės (aplinkos apsauga), užtikrinkite, kad pilant degalus į žemę nepatektų benzino ir alyvos. Degalams pilti naudokite piltuvą.
Niekada nepilkite degalų i įrenginį uždarose patalpose. Ant grindų gali kauptis benzino garai arba taip įvykti išmetimas arba netgi sprogimas.
Nedelsdami nuvalykite išlietą benziną nuo įrenginio ir nuo žemės. Tekstilę, kuria valėte benziną, prieš ją utilizuodami, palikite išdžiūti gerai vėdinamoje vietoje. Priešingu atveju ji gali savaime užsidegti.
■ Jei išliejote benzino, susidaro benzino garai. Todėl nepaleiskite įrenginio toje pačioje vieto-je, o ne mažiau nei 3 m nuo jos.
Venkite odos sąlyčio su mineraliniais produktais. Nejkvėpkite benzino garų. Pildami degalus, visada mūvėkite apsaugines pirštines. Reguliariai keiskite ir valykite apsauginius drabužius.
Atkreipkite dėmesį į tai, kad ant Jūsų drabužių nepatektų benzino. Patekus benzino ant drabužių, nedelsdami juos pasikeiskite.
Niekada nepilkite degalų i įrengini veikiant arba esant karštam varikliui.

3.3.7 Asmenų, gyvūnų ir daiktų sauga

Naudokite prietaisą tik tiems darbams, kuriems jis numatytas. Naudojant ne pagal pa-skirtį, galima susižaloti ir apgadinti daiktus.
Junkite prietaisą tik tada, kai darbo zonoje nėra žmonių ir gyvūnų.

Laikykitės saugaus atstumo iki asmenų ir gyvūnų arba, jei artinasi asmenys arba gyvūnai, išjunkite prietaisą.
Nenukreipkite variklio išmetamujų dujų srauto į asmenis ir gyvūnus bei į degius produktus ir daiktus.
Niekada nelieskite įsiurbimo ir vėdinimo gro- telių veikiant varikliui. Besisukančios prietaiso dalys gali sužaloti.
Kai jrenginio nereikia, jj visada išjunkite, pvz., keisdami darbo zoną, atlikdami techninės priežiūros ir priežiūros darbus, pildydami benzino / alyvos mišinį.
■ lvykus nelaimingam atsitikimui, nedelsdami išjunkite prietaisą, kad išvengtumėte kitų sužalojimų arba materialinės žalos.
Niekada nenaudokite prietaiso su nudėvėtomis arba sugedusiomis dalimis. Nusidėvėjusios arba sugedusios prietaiso dalys gali sunkiai sužaloti.
Laikykite prietaisą vaikams neprieinamoje vietoje.

4 MONTAVIMAS

PAVOJUS!

Pavojus gyvybei ir sunkių sužalojimų pavojus.

Pavojus gyvybei ir sunkių sužalojimų pavojus esant įjungtam varikliui.

■ Visus veiksmus atlikite tuomet, kai variklis yra išjungtas.

DÈMESIO!

Irenginio pažeidimo pavojus

Irenginio pažeidimo pavojus netinkamai sumontavus.

■ lrenginį išpakuoti ir sumontuoti reikia ant lygaus ir stabilaus paviršiaus.
Turi būti užtikrinama pakankamai vietos, kad būtų galima judėti su prietaisu ir pakuote bei naudotis tinkamais įrankiais.

DÈMESIO!

Žalos aplinkai pavojus

Žalos aplinkai pavojus netinkamai utilizuojant.

Pakuotę utilizuokite laikydamiesi galiojančių nacionalinių teisės aktų.

ATSARGIAI!

Pavojus susižaloti

Aštriabriaunės ir judančios įrenginio da- lys gali sužeisti.

Norėdami sumontuoti pjovimo juostą ir grandinę, visada mūvėkite tvirtas apsaugines pirštines.
Montuodami pjovimo juostą ir grandinę būkite ypač atsargūs, kad nesutrikdytumėte prietaiso saugumo ir efektyvaus veikimo; kilus abejonėms kreipkitės i prekybos atstovą.

NUORODA

lrenginys pristatomas su išmontuota pjo- vimo juosta ir grandine bei tuščiais de- galų mišinio bei alyvos bakais.

Prieš montuodami įsitikinkite, kad neaktyvintas grandinės stabdys. Grandinės stabdį atblokuosite, jei rankų apsaugą (01/3) patrauksite lanko formos rankenos (01/4) kryptimi.

4.1 Kreipiamojo bėgelio ir pjūklo grandinės montavimas (02–06)

1. Atlaisvinkite abi šešiabriaunes veržles (02/1) komplektacijoje esančiu kombinuotuoju raktu ir nuimkite žvaigždutės apsaugą (02/2) (02/a).
2. Išimkite plastikinę skečiamają detalę (02/3), šis tarpinis elementas skirtas naudoti tik transportuojant supakuotą įrenginį, vėliau jis yra nebereikalingas.
3. [statykite kreipiamojo bėgelio (03/1) griovelį i kaištinius varžtus (03/2) (03/a). Nustumkite kreipiamajį bėgelį mašinos korpuso kryptimi (03/b).
4. Apjuoskite pjūklo grandine (04/1) žvaigždutę (04/2) ir įdėkite į kreipiamojo bėgelio (04/3) griovelį. Tuo metu atsižvelkite į eigos kryptį. Uždėkite pjūklo grandinę ant kreipiamojo bėgelio kreipiamosios žvaigždutės (05/a).
5. Vél sumontuokite žvaigždutės apsaugą (06/1), šešiabriaunes veržles (06/2) tik lengvai prisukite.
6. Nustumkite kreipiamajį bėgelį nuo mašinos korpuso, kol pjūklo grandinė bus šiek tiek įtempta.

7. Abi šešiabriaunes veržles (06/2) prisukite tiek, kad pjūklo grandinę dar būtų galima įtempti.

8. Grandinės įtempiklio nustatymo varžtą (06/3) sukite tol, kol pjūklo grandinė bus tinkamai įtempta (žr. Skyrius 5.4 "Grandinės įtempio kontrolė (06, 08)", puslapis 424).

9. Priveržkite šešiabriaunes veržles (06/2).

5 PALEIDIMAS

5.1 Degalai

DÈMESIO!

Irenginio pažeidimo pavojus

Naudojant tik benziną gali būti pažeidžiamas variklis ir nebetenkama gamintojo teikiamos garantijos.

Naudokite tik aukštos kokybės benziną ir alyva, kad užtikrintumėte mechaninių dalių našumą bei ilga veiki-mo laiką.

NUORODA

Jei bešvinio benzino bake laikoma ilgiau nei 2 mėnesius, bake susidaro nuosėdu. Visada naudokite tik šviežią benziną!

Šis prietaisas turi dvitaktj variklj, kuris veikia su benzino ir alyvos mišiniu.

Tinkama alyva

Naudokite tik aukštos kokybės sintetinę dvitakčių variklių alyvą. Specialiai tokiems varikliams sukurtų alyvų, kurios padeda užtikrinti aukštą vari-klio našumą, galite įsigyti iš savo prekybos atstovo.

Tinkamas benzinas

Naudokite tik bešvinį benzina, kurio mažiausias oktaninis skaičius yra 90 ROZ.

5.1.1 Degalu maišymas

PAVOJUS!

Sprogimo ir gaisro pavojus

Benzinas ir jo mišiniai lengvai užsiliepsnoja!

• Benzina ir paruoštą mišinį laikykite tik degalams laikyti sertifikuotuose kanistruose, saugioje vietoje, atokiau nuo šilumos ir atviros liepsnos šaltinių.
  ■ Kanistrų niekada nelaikykite vai-kams pasiekiamoje vietoje.
  ■ Ruošdami mišinį nerūkykite ir nej-kvėpkite benzino garų.

DÈMESIO!

Variklio pažeidimo pavojus

Pripildžius gryno benzino, variklis pažeidžiamas ir visiškai sugenda. Tokiu atveju gamintojas garantinių pretenzijų nepriima.

Visada eksploatuokite variklj su benzino / alyvos mišiniu, sumaišytu nu-rodytu maišymo santykiu.

NUORODA

Mišinys sensta. Neruoškite per didelio kiekio, kad išvengtumėte nuosėdų susidarymo.

NUORODA

Benzino ir mišinio kanistrus retsykiais išvalykite, kad pašalintumėte nuosėdas.

Nepakankamai sumaišius, didėja rizika, kad dėl skysto mišinio anksčiau liko pradės rūdyti stūmoklis. Jei nebus laikomasi šiame žinyne pateiktų degalų maišymo instrukciju, garantija taip pat taps negaliojanti.

Toliau lentelėje rasite tinkamą maišymo santyki su pavyzdžiu.

Maišymo santykis Benzinas Alyva

50:1 (50 dalių degalu ir 1 dalis alyvos)

5 litrai 100 ml

1. Ipilkite i sertifikuotą kanistrą apie pusę nurodyto benzino kiekio.
2. Supilkite visą lentelėje nurodytą alyva.
3. Supilkite likusį benziną.
4. Uždarykite kanistrą ir gerai išmaišykite.

5.2 Priemonès grandinèms tepti

DÈMESIO!

Prietaiso pažeidimo pavojus

Grandinių tepimo sistemai naudojant seną alyvą, dėl joje esančių metalo nuotrynų, anksčiau laiko susidėvi kreipiamasis bėgelis ir pjūklo grandinė. Be to, netenkama gamintojo garantijos.

Niekada nenaudokite senos alyvos, o tik biologiškai yrančią pjūklų grandinių alyvą.

DÈMESIO!

Žalos aplinkai pavojus

Grandinių tepimo sistemai naudojant mineralinę alyva, padaroma didelės žalos aplinkai.

Niekada nenaudokite mineralinės alyvos, o tik biologiškai yrančią pjū- klu grandinių alyvą.

Negalima naudoti nešvarios alyvos, kad neužsi-kimštų bako filtras ir nebūtų sugadinamas alyvos siurblys.

Labai svarbu naudoti kokybišką alyvą, kad pjaunamujų dalių tepimas būtų efektyvus; naudojant panaudotą arba nekokybišką alyvą, neužtikrinamas reikiamas tepimas ir sutrumpėja pjūklo grandinės bei kreipiamojo bėgelio eksploatavimo trukmė.

Rekomenduojame pripildyti alyvos baką kaskart pilant degalų (pro piltuvėlj). Alyvos bakas yra tokios konstrukcijos, kad degalai visuomet sunau-dojami pirmiau nei alyva, todėl užtikrinama, kad įrenginys niekada nebus naudojamas be tepimo priemonės.

5.3 Eksploatacinių priemonių pripildymas (07)

PAVOJUS!

Sprogimo ir gaisro pavojus

Dėl išeinančio benzino / oro mišinio susidaro potencialiai sprogi atmosfera. Netinkamai naudojant degalus, pliūpsnis, sprogimas arba gaisras gali sunkiai arba netgi mirtinai sužaloti.

Kai naudojate benzina, nerūkykite.
Naudokite benziną tik lauke ir nieka-da uždarose patalpose.
Būtinai laikykitės toliau pateiktų elgsenos taisyklių.

Degalu ipylimas

1. Išjunkite variklj ir ant pjūklo grandinės uždėkite apsauginį uždangalą.
2. Nuvalykite bako dangtelj (07/1) ir sritj aplink jj, kad i baką nepatektu nešvarumu.
3. Atsargiai atsukite bako dangtelj (07/1), nes viduje taip pat susidarè slégio.
4. Ipilkite degalu, naudodami piltuva.

5. Uždėkite bako dangtelį ant bako ir tvirtai užsukite.

6. Nuvalykite nuo žemės ir įrenginio išsiliejusius degalus.

7. Paleiskite jrengini tik tada, kai pasišalins de-galu garai.

Pjūklų grandinių alyvos pildymas

1. Išjunkite variklj ir ant pjūklo grandinės uždėkite apsauginį uždangalą.
2. Nuvalykite alyvos bako dangtelj (07/2) ir sritj aplink jj, kad i baką nepatektu nešvarumu.
3. Atsukite alyvos bako dangtelj (07/2).
4. Ipilkite grandininių pjūklų alyvos, naudodami piltuvą.
5. Uždėkite alyvos bako dangtelį ant bako ir tvirtai užsukite.
6. Nuvalykite nuo žemės ir įrenginio išsiliejusią grandininių pjūklų alyvą.

Pavojus gyvybei ir sunkių sužalojimų pavojus.

Pavojus gyvybei ir sunkių sužalojimų pavojus esant įjungtam varikliui.

■ Visus veiksmus atlikite tuomet, kai variklis yra išjungtas.

ltempis tinkamas, jei keliant pjūklo grandinę ją traukiantys elementai kreipiamojo bėgelio vidurineje galyje neatsilaisvina iš kreipiamosios (08/1), tačiau pjūklo grandinę dar galima pasukti.

Pjūklo grandinės įtempimas

1. Kompklektacijoje esančiu kombinuotuoju raktu atlaisvinkite žvaigždutės apsaugos (06/1) šešiabriaunes veržles (06/2).
2. Grandinės įtempiklio nustatymo varžtą (06/3) sukite tol, kol pjūklo grandinė bus tinkamai įtempta.
3. Priveržkite šešiabriaunes veržles (06/2).

5.5 Grandinės stabdžio kontrolė (09)

ISPÉJIMAS!

Pavojus gyvybei ir sunkių sužalojimų pavojus sugedus grandinės stabdžiui

Jei grandinės stabdys neveikia, pvz., jei veikiant pjūklo grandinei įvyksta atatranka, operatorius gali būti sunkiai arba netgi mirtinai sužalotas.

Prieš darbo pradžią kaskart išbandykite grandinės stabdį.
■ Jei grandinės stabdys sugedęs, nejunkite grandininio pjūklo. Tokiu atveju paveskite grandinini pjūklą patikrinti klientų aptarnavimo tarnybos dirbtuvėse.

Irenginys yra su apsaugine stabdžių sistema (grandinės stabdžiu).

Grandinės stabdys – tai įtaisas, kuris buvo sukur- tas nedelsiant sustabdyti pjūklo grandinės judėji- ma, kai įvyksta atatranka. Paprastai grandinės stabdys automatiškai aktyvinamas inercija.

Norint patikrinti, ši stabdį gali aktyvinti ir rankiniu būdu.

1. Paleiskite variklj ir tvirtai laikykite jrenginj už abiejų rankenu.
2. Aktyvinkite apsauginj blokavimo mygtuką (01/8) ir greičio svirtį (01/7), kad grandinė judėtų, tada kaire išorine plaštakos dalimis pa- spauskite rankų apsaugą (09/1) į priekį (09/ a); pjūklo grandinė turi iškart sustoti.
3. Kai pjūklo grandinė sustos, iš karto atleiskite apsauginį blokavimo mygtuką ir tada atleiskite greičio svirtį.
4. Išjunkite variklj.
5. Norėdami atleisti grandinės stabdį, patraukite rankų apsaugą atgal (09/b)

6 VALDYMAS

Laikykitės konkrečios šalies nuostatų dėl darbo laiko.
Tvirtai apimkite galinę rankeną dešiniaja, o lankinę rankeną – kairiaja ranka ir laikykite.
■ Neatleiskite rankenu, kol veikia variklis.
Nenaudokite grandininio pjūklo, kai:
esate pavarge,
negaluojate,
esate paveikti alkoholio, medikamentų ir narkotikų.

6.1 Variklio jjungimas / išjungimas

ISPÉJIMAS!

Sprogimo ir gaisro pavojus

Dėl išeinančio benzino / oro mišinio susidaro potencialiai sprogi atmosfera. Ne-tinkamai naudojant degalus, pliūpsnis, sprogimas arba gaisras gali sunkiai arba netgi mirtinai sužaloti.

Variklj užveskite zonoje, kuri yra ne arčiau nei 3 metrai iki degalų pylimo vietos.

6.1.1 Variklio paleidimas (10, 11)

ATSARGIAI!

Pavojus susižaloti starterio lynu

Greitai patraukus starterio lyną, ranka bus per greitai patraukta variklio link. Tuo metu galimi suspaudimai ir raiščių patempimai.

Niekada nevyniokite starterio lyno apie plaštaką.

DÉMESIO!

Irenginio pažeidimo pavojus

Jei starterio lynas ištraukiamas per daug, galimi pažeidimai.

Neištraukite viso lyno, neprilieskite prie lyno kreipiamosios angos krašto ir atleiskite rankenėlę bei neleiskite, kad lynas vėl būtų nevaldomai įtrauktas.

DÈMESIO!

Irenginio pažeidimo pavojus

Jei variklis eksploatuojamas dideliu sū- kių skaičiumi ir aktyvinus grandinės stabdį, sankaba gali perkaisti.

■ Stenkitės nepalikti veikti variklio dideliu sūkių skaičiumi ir su aktyvintu grandinės stabdžiu.

Šaltasis paleidimas

Šaltasis paleidimas – tai variklio paleidimas, kai jis buvo išjungtas ne trumpiau nei 5 minutes, arba papildžius degalu.

1. Pastatykite jrenginj ant lygaus paviršiaus, tvirtai laikykite už priekinės lanko formos rankenos ir spauskite jrenginj prie žemės. Prireikus dešiniosios kojos pirštų galais įlipkite į galinę lanko formos rankeną.

2. Aktyvinkite grandinės stabdį. Tuo tikslu pa- spauskite rankų apsaugą i priekį.

3. Nuimkite pjūklo grandinės apsauginį uždangalą.
4. 3–4 kartus paspauskite pagalbini jungikli (10/1) (10/a).
5. Pasukite reguliavimo rankenėlę „Choke“ (11/1) iki galo pagal laikrodžio rodyklę.
6. Laisva ranka paleidimo rankenėlę (11/2) pa-traukite į viršų (11/a), kol pajusite pasiprieši-nimą.
7. Neatleiskite paleidimo rankenėlės, kelis kartus ją stipriai patraukite, kol variklis pirmą kartą užsives. Tada pasukite reguliavimo rankenėlę „Choke“ (11/1) iki galo prieš laikrodžio rodyklę.
8. Kelis kartus stipriai patraukite paleidimo ran- kenėlę (11/2), kol variklis vėl užsives.
9. Kai tik variklis veiks, trumpai spustelėkite apsauginį blokavimo mygtuką (11/3) ir greičio svirtį (11/4). Taip karbiuratoriaus droselinė sklendė bus atblokuota iš blokavimo padėties.
10. Palikite jrenginį maždaug minutę veikti tuščiąja eiga.
11. Atleiskite grandinės stabdį. Tuo tikslu pa- spauskite rankų apsaugą žemyn.

Šiltasis paleidimas

Jei variklis išjungiamas tik trumpam, paleisti galėsite tik paspausdami pagalbini jungikli, tačiau ne-sukdami reguliavimo rankenėlės „Choke“.

6.1.2 Variklio išjungimas (12)

1. Atleiskite apsauginį blokavimo mygtuka (12/1) ir tada atleiskite greičio svirtį (12/2).
2. Keletą akimirkų palikite variklj veikti tuščiaja eiga.
3. Paspauskite mygtuką su svirtele (12/3) i padėti „0“ (12/a).

6.2 Baigus darbus

ISPÈJIMAS!

Pjautinių sužalojimų pavojus

Aštrios pjūklo grandinės grandys gali įpjauti.

Išjunkite variklj.
■ Mūvėkite apsaugines pirštines.

ISPÈJIMAS!

Gaisro pavojus.

lkaitęs įrenginys gali uždegti pjaunant susidariusias atliekas (pvz., drožles, šakų likučius arba lapus).

Prieš pastatydami prietaisą uždaroje patalpoje palaukite, kol variklis atvės.
Gaisro rizikai sumažinti nuo įrenginio reikia nuvalyti pjaunant susidariusias drožles, šakų likučius, lapus arba tepalo perteklių.
- Talpyklų su pjaunant susidariusiomis atliekomis nelaikykite patalpose.

1. Išjunkite varikli (žr. Skyrius 6.1.2 "Variklio iš-jungimas (12)", puslapis 426).
2. Palaukite, kol jrenginys atvès.
3. Pašalinkite pjaunant atsiradusias drožles arba alyvos likučius.
4. Jei nešvarumų daug, išmontuokite pjūklo grandinę ir mirkykite ją inde su specialiu valikliu. Po to nuskalaukite švariu vandeniu ir prieš montuodami ant įrenginio apipurkškite antikoroziniu aerozoliu.
5. Prieš padėdami įrenginį, uždėkite ant pjūklo grandinės apsauginį uždangalą.

6.3 Perjungimas iš normalaus / vasaros i žiemos režimą ir atvirkščiai (29)

Kad žemoje aplinkos temperatūroje (žemesnéje nei 5 °C) neapledėtų karbiuratorius, įsiurbiamą orą galima pašildyti slankujį įdėklą perkėlus i žiemos padėtį. Nuėmus oro filtro dangtelį, galima iš karto patekti prie slankiojo įdėklo.

DÈMESIO!

Variklio apgadinimo pavojus dėl per- kaitimo

Jei grandininis pjūklas eksploatuojamas aukštesnėje nei 5 °C temperatūroje ir slankusis įdėklas yra žemos padėtyje, galimas perkaitimas.

Prieš pradėdami eksploatuoti, patikrinkite aplinkos temperatūrą ir, jei reikia, pritaikykite slankiojo įdėklo padėtį.

1. Išmontuokite oro filtro dangtelj (žr. Skyrius 8.1 "Oro filtro dangtelio išmontavimas / montavimas (20)", puslapis 430).

2. Ištraukite slankujj įdėklą (29/1) ranka iš rėmo (29/a).

3. Pasukite slankuji idėklą horizontaliai (29/b):

Virš 5 °C, t. y. normalusis / vasaros režimas: saulės simbolis (29/2) turi būti matomas normaliuoju / saulės režimu.
- Žemiau 5 °C, t. y. žiemos režimu: snai-gės simbolis (29/3) turi būti matomas žiemos režimu.

1. Pasukite slankuji idėklą vertikaliai (29/c).
2. Istumkite slankuji idèklą i réma (29/d).
3. Sumontuokite oro filtro dangtelj (žr. Skyrius 8.1 "Oro filtro dangtelio išmontavimas / montavimas (20)", puslapis 430).

7 DARBINĖ ELGSENA IR DARBO METODIKA

PAVOJUS!

Pavojus gyvybei dėl nepakankamų profesinių žinių!

Dėl nepakankamų profesinių žinių galimi sunkūs ar net mirtini sužalojimai!

Kirsti medžius ir genėti šakas leidžiama tik apmokytiems ir patyrusiems asmenims.

PAVOJUS!

Pavojus gyvybei dėl nevaldomų mašinos judesiu

Judanti pjūklo grandinė išvysto milžiniška jęga, kuri gali staiga ir nevaldomai nutraukti bei nusviesti pjūklo grandinę.

Visada laikykite grandinini pjūkla tvirtai abiem rankomis: kairiają ranką uždėję ant priekinės lanko formos rankenos, dešiniają – ant galinės lanko formos rankenos. Nepriklausomai nuo to, ar Jūs esate kairiarankis, ar dešiniarankis.

PAVOJUS!

Pavojus gyvybei dėl atgalinio smūgio (atatrankos)!

Dėl įrenginio atgalinio smūgio (atatrankos) operatorius gali patirti gyvybei pavojingų sužalojimų.

Būtinai imkitės priemonių atgaliniam smūgiui išvengti!

ATSARGIAI!

Pavojus sveikatai įkvėpus pavojingu medžiagų!

Įkvėpus tepimo alyvos garų, išmetamųjų dujų ar pjovimo dulkių, gali būti sutrikdyta sveikata.

■ Visada naudokite nurodytas asmeni-nes apsaugines priemones.

ATSARGIAI!

Pavojus susižaloti užsiblokavus grandininiam pjūklui

Jei veikiant varikliui mėginate ištraukti įstrigusį pjovimo rinkinį, t. y. pjūklo grandinę / kreipiamajį bėgelį, kyla pavojus susižaloti ir sutrikdyti sveikatą.

Išjunkite variklj ir praplėskite pjūvj (pvz., kirtimo svertu) arba atlikite an-truoju grandininiu pjūklu arba pjovimo rinkiniu atlikite kompensacinį pjūvj. Atidarę pjūvj, išimkite įstrigusį pjovimo rinkinį.
Laikykitės tolesniuose skirsniuose pateiktų nuorodu ir veiksmų, kaip išvengti grandininio pjūklo užsiblokavimo arba įstrigimo.

NUORODA

Profesinės žemės ūkio sajungos regulia- riai siūlo darbo su grandininiais pjūklais bei medžių kirtimo kursus.

7.1 Atraminio dainties naudojimas (13)

1. [kiškite atraminį danti (13/1) i kamieną taip ir judinkite grandininį pjūklą lanku (13/a), kad grandininis pjūklas įpjautų medieną.
2. Pakartokite ši darbo veiksmą kelis kartus ir taip nustatykite atraminio dainties naudojimo vietą (13/b).

7.2 Medžių kirtimas (14, 15)

PAVOJUS!

Pavojus gyvybei dėl krentančio medžio!

Jei krentant medžiui atsitraukti nejmanoma, galimi sunkūs sužalojimai ar net mir-tis!

Kirtimo darbą pradėkite tik tada, kai yra užtikrintas nekliudomas atsitraukimas nuo kertamo medžio.

PAVOJUS!

Pavojus gyvybei dėl nekontroliujoja-mai krentančio medžio!

Dėl nekontroliuojamai krentančių medžių galimi sunkiausi sužalojimai ar net mirtis!

Kad garantuotumėte kontroliuojamą medžio kritimą, tarp kirtimo įpjovos ir kirtimo pjūvio palikite lūžio juostelę, sudarančią maždaug 1/10 kamieno skersmens.
■ Esant vėjui, nevykdykite jokių kirtimo darbų.

NUORODA

Leidžiama naudoti tik iš medienos, plastiko ar aliuminio padarytus pleištus.

Prieš pradedant kirtimo darbus, privaloma imtis toliau nurodytu priemoniu.

■ Isitikinkite, kad pavjoaus zonoje nėra kitų žmonių, gyvūnų ar daiktų.
■ Saugus atstumas tarp kitų darbo vietų ar daiktų turi būti bent 2 ½ medžio ilgio.
Taip pat atkreipkite dėmesį į maitinimo linijas ir svetimą nuosavybę. Esant reikalui, informuokite energijos tiekimo įmonę arba savininką.

■ lvertinkite medžio kirtimo kryptj. Medžio kirtimo kryptj apsprendžia:

■ naturalus medžio pokrypis,
medžio aukštis,
■ vienpusis šakų susiformavimas,
lyguma arba šlaitas,
■ asimetrinis augimas, medžio pažeidimai,
■ vėjo kryptis ir vėjo greitis,
■ sniego apkrova.

■ Šlaite visada dirbkite virš kertamo medžio.

■ Isitikinkite, ar prieš tai nustatytame atsitraukimo kelyje nėra klūčių. Atsitraukimo kelias turėtų būti maždaug 45° kampu įstrižai atgal kirtimo krypties atžvilgiu (14).

Kamiene neturi būti krūmokšnių, šakų ir sve-timkūnių (pvz., purvo, akmenų, palaidų žie-vių, vinių, spaustukų, vielų ir t. t.).

Norint nukristi medj, reikia padaryti dvi jpjovas ir vieną kirtimo pjūvį.

1. Kirsdami ir trumpindami, patikimai pridėkite atraminius dantis prie pjaunamo medžio.
2. Kirtimo jpjovą (15/c) darykite pirmiausia horizontaliai, tada jstrižai iš viršaus mažiausiai

45° kampu. Tokiu būdu išvengiama grandininio pjūklo įstrigimo, darant antraja įpjovą. Kirtimo įpjovą reikia daryti kiek galima arčiau žemės, pageidaujama kirtimo kryptimi (15/e). Ipjovos gylis turi sudaryti maždaug 1/4 kamieno skersmens.

1. Tiksliai horizontaliai priešais kirtimo jpjovą darykite kirtimo pjūvj (15/d). Kirtimo pjūvj reikia daryti 3–5 cm aukštyje virš horizontalios jpjovos.

2. Kirtimo pjūvį (15/d) darykite iki tokio gylio, kad tarp kirtimo įpjovos (15/c) ir kirtimo pjūvio (15/d) liktų mažiausiai 1/10 kamieno skersmens lūžio juostelė (15/f). Lūžio juostelė neleidžia medžiui pasisukti ir kristi neteisinga kryptimi. Kirtimo pjūviui (15/d) artėjant prie lūžio juostelės (15/f), medis turėtų pradėti kristi. Jei medis krenta pjovimo darbo metu:

3. jei medis krenta galimai neteisinga kryptimi ar linksta atgal ir prispaudžia grandini-nj pjūkla, pertraukite kirtimo pjūvio dary-mą. Kad atidarytumėte pjūvį ir nuverstu-mėte medį pageidaujama kritimo linija, įkalkite pleištus.
   Nedelsdami ištraukite grandininį pjūklą iš pjūvio, išjunkite ir padėkite;
   ■ eikite i atsitraukimo zona;
   ■ atkreipkite dėmesį i krentančias šakas;

4. jei medis lieka stovėti, jį kontroliuojamai nuverskite įkaldami pleištus į kirtimo pjūvį.

5. Baigę pjovimo darba, nedelsdami nusiimkite klausos organų apsaugos priemones ir duokite signalus ar įspėdami sušukite.

7.3 Šakų nupjovimas (16)

Atlikdami ši darba, atkreipkite dėmesį i šiuos punktus:

Atremkite grandininį pjūklą į medžio kamieną ir laisvai prieinamas šakas vieną po kitos nupjaukite tiesiai ant medžio kamieno (16/a). Šlaituose dirbkite iš apačios į viršų.
kol kas palikite didesnes žemyn nukreiptas šakas, remiančias medj;
■ vienu pjūviu nupjaukite mažesnes šakas;
Atkreipkite dėmesi į įtemptas šakas ir jas iš pradžių šiek tiek įpjaukite iš viršaus, po to perpjaukite kryptimi iš apačios į viršų, kad grandininis pjūklas nejstrigtų (16/b).
Laisvai kabančias šakas iš pradžių įpjaukite šiek tiek iš apačios, tada – iš viršaus (16/c).
Durtinius, išilginius ir šerdinius pjūvius turėtų daryti tik patyre arba apmokyti asmenys.

7.4 Medžio trumpinimas (17,18, 19)

Atlikdami ši darba, atkreipkite dėmesi i šiuos punktus:

■ šlaite visada dirbkite virš medžio kamieno, kadangi medžio kamienas gali nuriedėti;
grandinini pjūkla veskite taip, kad prailgintoje pjūklo grandinės judėjimo zonoje nebūtų jokios kūno dalies;
■ pridėkite grandinini pjūklą prie kamieno:

■ atraminius dantis pridėkite tiesiai šalia pjovimo briaunos ir leiskite grandininiam pjūklui suktis aplink šį taška,

pridedant grandininis pjūklas gali nuslysti į šoną arba šiek tiek nušokti. Tai priklau- so nuo medienos ir grandininio pjūklo bū- senos. Todėl grandininį pjūklą visada tvirtai laikykite.

baigus pjauti, grandininis pjūklas dėl savosios masės nukara, nes pjaunant jis nebėra atremtas. Jį laikykite ir nespauskite, kad pjūklo grandinė neliestų žemės;
baigę pjauti, palaukite, kol sustos pjūklo grandinė, tik tada išjunkite grandininį pjūkla;
- prieš eidami prie kito medžio, visada išjunkite grandininio pjūklo variklj.

Medžio kamienas per visą ilgį remiasi vienodai:

medžio kamieną perpjaukite kryptimi iš viršaus ir nepjaukite i žemę (17/a).

Medžio kamienas remiasi viename gale:

kad išvengtumėte grandininio pjūklo įstrigimo ir medžio sutrupėjimo, pirmiausia 1/3 kamieno skersmens pjaukite iš apačios (18/a), tada likutį perpjaukite kryptimi iš viršaus lygiagrečiai su apatiniu pjūviu (18/b).

Medžio kamienas remiasi abiejuose galuose:

Kad išvengtumėte grandininio pjūklo įstrigimo ir medžio sutrupėjimo, pirmiausia 1/3 kamieno skersmens pjaukite iš viršaus (19/a), tada likutį perpjaukite kryptimi iš apačios apatinio pjūvio aukštyje (19/b).

7.5 Medienos trumpinimas

Atlikdami ši darba, atkreipkite dėmesį i šiuos punktus:

Naudokite patikimą pjovimo atramą (pjaustymo oži, pleištus, sijas).
■ Pasirūpinkite stabilia stovėsena ir tolygiu kūno svorio paskirstymu.
Apsaugokite apvalią medieną nuo persisukimo.

• Pradėkite pjauti tik su veikiančia pjūklo grandine. Niekada nejunkite grandininio pjūklo uždėję pjūklo grandinę.
  Medienos nelaikykite koja ir neleiskite laikyti kitam asmeniui.

8 TECHNINÉ PRIEŽIŪRA

PAVOJUS!

Pavojus gyvybei dėl netinkamos techninės priežiūros

Kai techninės priežiūros darbus atlieka nekvalifikuoti asmenys ir naudojamos neleistinos atsarginės dalys, eksploatuojant galima patirti sunkių arba netgi mirtinų sužalojimų.

Neišmontuokite saugos įtaisų ir jų neišjunkite.
■ Naudokite tik leistinas originalias at-sargines dalis.
Reguliariai ir tinkamai atlikite technine priežiūrą bei taip pasirūpinkite, kad prietaisas veiktu ir būtu švarus.

PAVOJUS!

Pavojus gyvybei ir sunkių sužalojimų pavojus.

Pavojus gyvybei ir sunkių sužalojimų pavojus esant ijungtam varikliui.

■ Visus veiksmus atlikite tuomet, kai variklis yra išjungtas.

ATSARGIAI!

Pavojus susižaloti

Aštriabriaunės ir judančios prietaiso da- lys gali sužeisti.

■ Techninės apžiūros, priežiūros ir valymo darbų metu visada dévėkite apsaugines pirštines!

Būtina tinkamai atlikti techninės priežiūros darbus, kad būtų išlaikomas pradinis prietai- so našumas ir eksploatacinė sauga.
Pasirūpinkite, kad būti tvirtai priveržtos visos veržlės ir varžtai bei visada būtumėte užti- krinti dėl tinkamų prietaiso eksploatavimo są- lygų.
■ Irenginio niekada nenaudokite su susidėvėjusiomis arba pažeistomis dalimis. Pažeistas dalis būtina pakeisti ir jų niekada negalima remontuoti.

Prieš atlikdami techninės priežiūros darbus:

■ išjunkite variklj ir leiskite jam atvěsti;
ištraukite uždegimo žvakių kištuką;
- darbams prie pjūklo grandinės mūvėkite apsaugines pirštines;
nenuimkite apsauginio uždangalo, nebent darbus reikia atlikti prie kreipiamojo bėgelio arba grandinės;
alyvas, benziną arba kitas aplinką teršiančias medžiagas utilizuokite laikydamiesi galiojančių reikalavimų.

8.1 Oro filtro dangtelio išmontavimas / montavimas (20)

Oro filtro dangtelio išmontavimas

1. ľstumkite tarp fiksavimo spaustukų (20/1) ir oro filtro dangtelio (20/2) atsuktuvą.
2. Atsuktuvu nuspauskite fiksavimo spaustukus nuo oro filtro dangtelio (20/a).
3. Nukelkite oro filtro dangtelì nuo ¡renginio (20/c).

Oro filtro dangtelio montavimas

1. Oro filtro dangtelio plokštelę (20/3) nustumkite po korpusu, tada uždėkite oro filtro dangtelį ant įrenginio.
2. Spauskite fiksavimo spaustukus (20/1) prie oro filtro dangtelio (20/b), kol jie užsifiksuos.

8.2 Oro filtro valymas (21)

DÈMESIO!

Pavojus dėl nešvaraus, pažeisto arba trūkstamo oro filtro

Jei oro filtro trūksta, jis nešvarus arba pažeistas, įrenginio variklis bus nepatai-somai sugadintas.

Švarus oro filtras yra nepriekaištingo įrenginio naudojimo ir ilgos eksploatavimo trukmės sąlyga. Kad variklis nebūtų apgadintas, niekada nedirbkite be oro filtro arba nenaudokite pažeisto oro filtro.
- Valyti reikėtų kas 15 įrenginio veiki-mo valandų.
Niekada neplaukite filtro elemento, o jei jis bus nešvarus arba pažeistas, ji visada pakeiskite.

Oro filtro išmontavimas

1. Išjunkite variklj ir leiskite jam atvěsti.

2. Išmontuokite oro filtro dangtelj (žr. Skyrius 8.1 "Oro filtro dangtelio išmontavimas / montavimas (20)", puslapis 430).

3. Atlaisvinkite sparnuotają veržlę (21/1).
4. Nutraukite oro filtrą (21/2) i viršų (21/a).
5. Uždarykite įsiurbimo angą (21/3) švaria šluoste. Tai neles nešvarumų dalelėms pa- tekti į karbiuratoriaus skyrių.
6. Atskirkite abi oro filtro (21/4) dalis.

Oro filtro valymas

1. Išvalykite nailono filtrą teptuku arba nedideliu šepečiu, prireikus iš vidaus į išorę atsargiai išpūskite suslėgtuoju oru.

Oro filtro montavimas

1. Vèl sujunkite abi oro filtro (21/4) dalis.
2. Uždėkite oro filtrą (21/2) ant įsiurbimo angos (21/3) (21/b).
3. Prisukite oro filtrą sparnuotaja veržle (21/1).

8.3 Uždegimo žvakės tikrinimas / keitimas (22, 23)

Pažeidus izoliaciją, stipriai apdegus arba pasidengus alyva elektrodams, uždegimo žvakę reikia pakeisti.

Pasiruošimas

1. Išjunkite variklj ir leiskite jam atvesti.
2. Išmontuokite oro filtro dangtelį (žr. Skyrius 8.1 "Oro filtro dangtelio išmontavimas / montavimas (20)", puslapis 430).
3. Ištraukite uždegimo žvakės kištuką (22/1).

Atstumo tarp elektrodų tikrinimas (23)

1. Išsukite uždegimo žvakę (22/2) komplektacijoje esančiu kombinuotuoju raktu.
2. Išvalykite elektrodą šepečiu (23/1).
3. Išmatuokite atstuma (23/2). Atstumas turi būti 0,6–0,7 mm.

Uždegimo žvakės keitimas

1. Išsukite uždegimo žvakę (22/2) komplektacijoje esančiu kombinuotuoju raktu.
2. Iki galo jsukite naują uždegimo žvakę.
3. Užmaukite ant uždegimo žvakės uždegimo žvakės kištuką.

8.4 Kreipiamasis bégelis (25, 27)

Norint išvengti nesimetriško dėvėjimosi, kreipia-majį bėgelį reikėtų reguliariai apsukti.

Atlikite tokius techninės priežiūros darbus:

■ sutepkite kreipiamosios žvaigždutės guolį (27);

išvalykite kreipiamojo bėgelio išdrožą gremžtuku (nejeina i komplektaciją) (25);
■ išvalykite tepimo kiaurymes;
■ plokščia dilde pašalinkite nuo kreipiamuju briaunų nuotrynas ir išlyginkite kreipiamuju nelygumus.

Kreipiamaji bėgelį reikia pakeisti, jei:

išdrožos gylis yra mažesnis nei traukiančio elemento aukštis (niekada negali liestis prie išdrožos dugno);
■ vidinė kreipiamosios sienelė yra taip susidė-vėjusi, kad grandinė nusvyra j šoną.

8.5 Pjūklo grandinės galandimas (24)

PAVOJUS!

Pavojus gyvybei dėl atgalinio smūgio (atatrankos)!

Dėl netinkamai išgaląstos pjūklo grandinės didėja atatrankos pavojus, taigi, ir mirtinų sužalojimų pavojus.

Tinkamai išgaląskite grandinę, kad sumažintumėte atatrankos pavojų.

NUORODA

Nepatyrusiam grandininių pjūklų naudotojui yra patartina pjūklo grandinę pavesti galąsti klientų aptarnavimo tarnybos specialistui.

Saugumo ir efektyvaus veikimo sumetimais pjū-klo grandinė turi būti visada gerai pagaląsta.

Galąsti reikia, kai:

■ pjovimo drožlės primena dulkes;
■ pjaunant reikia naudoti didelę jęga;
■ gaunamas netiesus pjūvis;
■ suintensyvėja vibracija.
■ padidėja degalu sanaudos.

Jei galąsti pavedate klientų aptarnavimo tarnybai, galandant turi būti naudojami specialūs įrankiai, kuriais nušlifuojamas nedidelis medžiagos sluoksnis ir tolygiai pagalandami visi dantys.

Pjūklo grandinę galima galąsti savarankiškai naudojant specialias apvalias dildes, kurių skersmuo būtų pritaikytas atskirai grandinei (žr. Skyrius 8.10 "Grandinės techninės priežiūros darbų lentelė", puslapis 432). Norint nepažeisti dantų, reikia miklumo ir patirties.

Pjūklo grandinės galandimas:

1. Išjunkite variklj, atleiskite grandinės stabdį ir įtvirtinkite kreipiamajį bėgelį su sumontuota

pjūklo grandine tinkamame spaustuve. Pjūklo grandinė turi laisvai judėti.

1. ltempkite pjūklo grandinę, jei ji laisva.
2. Sumontuokite dildę atitinkamoje kreipiamojoje ir po to įveskite dilę į dainties įrantą. Posvyris turi būti vienodas ir nustatomas pagal dan- ties profilj.
3. Atlikite tik kelis judesius dilde i priekj ir kartokite šj veiksmą visiems dantims atlikę vienodus nustatymus (dešinėje arba kairėje).
4. Apsukite kreipiamojo bėgelio padėtį spaustuve ir pakartokite veiksmą su likusiais danti-mis.
5. Patikrinkite, ar ribinis dantis neišsikiša virš patikrai naudojamo įrankio. Jei išsikiša, nudildinkite iškyšą plokščia dilde ir užapvalinkite profilj.
6. Pagalandę pašalinkite visas galandant atsiradusias drožles ir dulkes bei sutepkite pjūklo grandinę alyvos vonelėje.

Grandinę reikia pakeisti, jei:

■ dantys yra trumpesni nei 5 mm;
- jei yra: žyma ant dantų nesiekia pjovimo segmentu;
■ per didelis tarpas tarp grandinès.

8.6 Grandinės tepimo sistemos tikrinimas (26)

Niekada neeksploatuokite jrenginio, jei grandinė nėra pakankamai sutepta. Kitaip sutrumpinsite jrenginio eksploatavimo trukmę. Todėl prieš darbų pradžią, kaskart patikrinkite alyvos kiekį alyvos bake ir alyvos tiekimą.

1. Paleiskite jrenginj.
2. Veikiančią pjūklo grandinę laikykite maždaug 15 cm virš kelmo arba tinkamo pagrindo.
   Jei sutepta pakankamai, ant kelmo susiformuos nedidelė alyvos plėvelė (26/1).

8.7 Grandinės tepimo sistemos nustatymas (28)

PAVOJUS!

Pavojus gyvybei ir sunkių sužalojimų pavojus.

Pavojus gyvybei ir sunkių sužalojimų pavojus esant įjungtam varikliui.

■ Visus veiksmus atlikite tuomet, kai variklis yra išjungtas.

Tiekiamą alyvos kiekį galima reguliuoti nustatymo varžtu. Nustatymo varžtas yra įrenginio (28/1) apačioje.

Tiekiamam kiekiui nustatyti naudokite mažą at-suktuvą:

• Pagal laikrodžio rodyklę – tiekiamas mażesnis kiekis
  Prieš laikrodžio rodyklę – tiekiamas didesnis kiekis

Darbų metu reguliariai tikrinkite, ar alyvos bake yra pakankamai alyvos.

8.8 Pjūklo grandinės neveikos tikrinimas tuščiaja eiga

ISPÈJIMAS!

Pavojus dėl veikiančios pjūklo grandinės

Tuščiaja eiga veikianti pjūklo grandinė gali padaryti gyvybei pavojingų sužaloji-mų.

Jokiu būdu nedirbkite su grandininiu pjūklu, kai pjūklo grandinė juda tuščiaja eiga.
Prieš naudodami, kai variklis veikia tuščiosios eigos sūkių skaičiumi, kaskart patikrinkite, ar pjūklo grandinės nejuda.

1. Paleiskite variklj ir leiskite jam veikti tuščiaja eiga.
2. Patikrinkite, ar pjūklo grandinė nejuda.
3. Jei pjūklo grandinė juda, gali būti tokių klaidų:

per didelis tuščiosios eigos sūkių skaičius (žr. Skyrius 8.9 "Karbiuratoriaus tuščiosios eigos sūkių skaičiaus nustatymas", puslapis 432);

sugedusi, nešvari arba blogai nustatyta sankaba. Kreipkitės į AL-KO techninės priežiūros skyrių.

8.9 Karbiuratoriaus tuščiosios eigos sūkių skaičiaus nustatymas

Tuščiosios eigos sūkių skaičius nurodytas techniniuose duomenyse (žr. Skyrius 13 "Techniniai

duomenys", puslapis 436). Jj geriausiai galima nustatyti tachometru.

Jei tuščiosios eigos sūkių skaičius nustatytas tinkamai, variklis tuščiaja eiga sukasi ratu ir pjūklo grandinė nejuda. Priklausomai nuo naudojimo vietos (kalnai, lyguma), tuščiosios eigos nustatymą reikia pakoreguoti atraminiu tuščiosios eigos varžtu „T“.

NUORODA

Tuščiosios eigos mišinio „L“ ir visos apkrovos mišinio „H“ reguliavimo varžtus leidžiama nustatyti tik AL-KO techninės priežiūros skyriui.

Pjūklo grandinė juda nedidinant greičio:

per didelis tuščiosios eigos sūkių skaičius.

1. Tuščiosios eigos atraminį varžtą „T“ (11/5) šiek tiek atsukite prieš laikrodžio rodyklę, kol pjūklo grandinė nebejudės.

Variklis vis išsijungia nedidinant greičio:

per mažas tuščiosios eigos sūkių skaičius.

1. Tuščiosios eigos atraminį varžtą „T“ (11/5) šiek tiek užsukite pagal laikrodžio rodyklę, kol variklis veiks tolygiai.

Jei sukant atraminį tuščiosios eigos varžtą „T“ karbiuratoriaus negalima optimaliai, paveskite tai atlikti AL-KO techninės priežiūros skyriui.

8.10 Grandinės techninės priežiūros darbų lentelė

ISPÈJIMAS!

Sunkių sužalojimų pavojus.

Jei ant grandininio pjūklo uždėta neleistina pjūklo grandinė arba kreipiamasis bėgelis, galima sunkiai susižaloti.

■ Naudokite tik leistinas pjūklų grandi- nes ir kreipiamuosius bėgelius.

Lentelėje nurodytos įvairių rūšių grandinių vertės.

Grandinės tipas Dildės skers-muo	Galvutės kampas	Apatinio pjū-vio kampas	Galvutės nuoly-džio kampas (55°)	Gylio ma-tmuo
		Įrankio pasu-kimo kampas	Įrankio nuoly-džio kampas	Šoninis kampas
91P053X 5/32" 30° 0° 80° 0,025"
91P057X 5/32" 30° 0° 80° 0,025"
Gylio matmuo Dildė

8.11 Techninės priežiūros darbų planas

Toliau nurodytus darbus gali atlikti naudotojas. Visus kitus darbus leidžiama atlikti tik specializuotoms dirbtuvėms.

Nurodymai pateikti atsižvelgiant i normalias naudojimo sąlygas. Ypatingomis sąlygomis, pvz., ypač ilgai dirbant, dirbant kasdien, techninės priežiūros darbus reikia atlikti atitinkamai trumpinant intervalus.

Techninės priežiūros darbų planas

	Vieną karta po 5 valan- du	Prieš prade- dant dirbti	Vieną kartą per sa- vaitę	Kas 50 valan- du	Kas 100 valandu	Prirei- kus	Prieš / po sezono, vien kartą per metus
Karbiuratorius
Patikrinkite veikimą tuš- čiaja eiga		X
Oro filtras
Išvalykite X
Pakeiskite X
Uždegimo žvakė
Patikrinkite ir, prireikus, sureguliuokite atstumą tarp elektrodu				X			X
Pakeiskite X X

Techninės priežiūros darbų planas

	Vieną karta po 5 valan- dų	Prieš prade- dant dirbti	Vieną kartą per sa- vaitę	Kas 50 valan- dų	Kas 100 valandų	Prirei- kus	Prieš / po sezono, vien kartą per metus
Duslintuvas
Patikra apžiūrint ir būklės patikra		X
Degalų bakas, alyvos bakas
Išvalykite X X
Grandinės stabdys
Veikimo patikra X
Valymas, lankstų tepimas X X
Grandinės tepimas
Tikrinimas X X
Pjūklo grandinė
Patikra apžiūrint ir būklės patikra, aštrumo patikra		X
Galandimas X X
Keitimas, prireikus žvaigždutės keitimas ir žvaigždutės guolio tepi- mas						X
Kreipiamasis bėgelis
Patikra apžiūrint ir būklės patikra		X
Kreipiamojo bėgelio ap- sukimas			X
Kreipiamosios žvaigždu- tės tepimas		X
Grandinės griovelio / aly- vos angos valymas		X
Apsauginio uždangalo vi- dinės pusės valymas		X
Visi pasiekiami varžtai (išskyrus reguliavimo varžtus)
Priveržkite X X X

Techninės priežiūros darbų planas

	Vieną karta po 5 valandų	Prieš prade-dant dirbti	Vieną kartą per sa-vaitę	Kas 50 valandų	Kas 100 valandų	Prirei-kus	Prieš / po sezono, vien kartą per metus
Visas prietaisas
Patikra apžiūrint ir būklės patikra		X
Valymas (įsk. oro įleidimo angą, cilindrų aušinimo briaunas)		X X X

9 PAGALBA ATSIRADUS SUTRIKIMU

ATSARGIAI!

Pavojus susižaloti

Aštriabriaunės ir judančios prietaiso da- lys gali sužeisti.

■ Techninės apžiūros, priežiūros ir valymo darbų metu visada dévėkite apsaugines pirštines!

NUORODA

Esant sutrikimų, kurie nėra nurodyti šioje lentelėje arba kurių negalite pašalinti savarankiškai, kreipkitės į mūsų klientų aptarnavimo tarnybą.

Sutrikimas Priežastis Šalinimas
Variklis nepasileidžia arba vėl iš karto išsijungia.	Netinkami veiksmai Paleiskite variklj taip, kaip aprašyta šioje naudojimo instrukcijoje.
	Nešvari uždegimo žvakė arba netinkamas atstumas tarp elektrodų	Išvalykite arba pakeiskite uždegimo žvakę.
	Nešvarus oro filtras Išvalykite arba pakeiskite oro filtrą.
Kreipiamasis bėgelis ir pjūklo grandinė veikiant įkaista. Dū-mų susidarymas.	Pjūklo grandinė per stipriai įtempta.	Atlaisvinkite grandinės įtempį.
	Tuščias alyvos bakas. Pripildykite pjūklų grandinių alyvos.
	Nešvari alyvos įbėgimo kiau-rymė ir (arba) kreipiamojo bėgelio griovelis.	Išvalykite alyvos įbėgimo kiaurymę ir kreipiamojo bėgelio griovelį.
Variklis veikia, tačiau pjūklo grandinė nejuda.	Pjūklo grandinė per stipriai įtempta.	Atlaisvinkite grandinės įtempį.
	Įrenginio klaida Kreipkitės į AL-KO techninės priežiū-ros skyrių.
Vietoj pjuvenų išsviedžiamos tik medienos dulkės. Grandini-nį pjūklą turi spausti mediena.	Pjūklo grandinė atšipusi. Pagaląskite pjūklo grandinę arba kreipkitės į AL-KO techninės priežiū-ros punktą.
Įrenginys nejprastai vibruoja. Įrenginio klaida Kreipkitės į AL-KO techninės priežiū-ros skyrių.

10 TRANSPORTAVIMAS

ISPÈJIMAS!

Pavojus gyvybei ir sunkių sužalojimų pavojus.

Veikianti pjūklo grandinė transportuojant gali sunkiai arba netgi mirtinai susižaloti.

Niekada nenešiokite ir netransportuokite grandininio pjūklo, judant pjūklo grandinei.
Prieš transportuodami imkitės pirmiau nurodytų priemonių.

Prieš transportuodami atlikite tokius veiksmus:

1. Išjunkite variklj.
2. Palaukite, kol jrenginys atvès.
3. Pašalinkite pjaunant atsiradusias drožles arba alyvos likučius.
4. Uždėkite ant kreipiamojo bėgelio apsauginį uždangalą.

Neškite grandinini pjūklą tik už lanko formos ran- kenos. Tuo metu kreipiamasis bėgelis nukreiptas i viršų.

Transporto priemonėse: užfiksuokite grandininį pjūkla, kad jis nenuvirstų, nebūtų pažeistas ir iš jo neišbėgtų eksploatacinės medžiagos.

11 SANDĖLIAVIMAS

Po kiekvieno naudojimo prietaisą kruopščiai išvalykite. Jei yra, sumontuokite visus apsauginius

gaubtus. Laikykite prietaisą sausoje, rakinamoje, vaikams neprieinamoje vietoje.

Prieš eksploatavimo pertraukas, trunkančias il-giau kaip 30 dienu, atlikite šiuos darbus:

1. Visiški ištuštinkite degalų ir alyvos bakus.
2. Nuimkite pjūklo grandinę ir kreipiamajį bėgelį, Išvalykite ir išpurkškite antikorozine alyva;
3. Kruopščiai išvalykite jrengini ir laikykite jj sau- soje patalpoje.

DÈMESIO!

Prietaiso pažeidimo pavojus

Pridžiuvusi / prilipusi pjūklų grandinių alyva ilgesnį laiką laikant pažeidžia alyvą tiekiančias konstrukcines dalis.

Prieš ilgesnį nenaudojimą pašalinki- te iš prietaiso pjūklų grandinių alyvą.

12 IŠMETIMAS

Prieš utilizuojant įrenginį, reikia ištuštinti degalų baką ir variklinės alyvos rezervuarą!
- Benzinas ir variklinė alyva nėra buiti-nės atliekos arba nuotekos, todėl jiems priskiriamos atskiros taisyklės arba išmetimas!

Pakuotė, įrenginys ir priedai pagaminti iš perdirbamų medžiagų ir juos reikia atitinkamai šalinti.

13 TECHNINIAI DUOMENYS

Tipas 6436 6442
Gam. Nr. 127429 127430
Variklio tipas 2 taktų 2 taktų
Variklio litražas 35,2 cm ^3 41,9 cm ^3
Maksimali variklio galia, kW (pagal ISO 7293) 1,45 1,7
„Easy Start“ sistema Taip / pagalbinis	jungiklis	Taip / pagalbinis jungiklis
Tuščiosios eigos sūkių skaičius 3000 ± 400 min.	-1	3000 ± 400 min.-1
Maksimalus sūkių skaičius 12 000 min.	-1	12 000 min.-1
Degalai	Bešvinis benzi-nas, bent 90 ROZ	Bešvinis benzi-nas, bent 90 ROZ
Maišymo santykis	1:50	1:50
Degalų bako tūris	270 cm ^3	270 cm ^3
Alyvos bako talpa	230 cm ^3	230 cm ^3
Kreipiamasis bėgelis:
■ Tipas Oregon	140SDEA041	Oregon160SDEA041
■ Ilgis / naudingasis pjovimo ilgis 35/33 cm 40/37 cm
Žvaigždutė:
■ Krumplių skaičius 6z/6T 6z/6T
■ Žingsnis 3/8" 3/8"
Pjūklo grandinė:
■ Tipas Oregon	91P053X	Oregon91P057X
■ Žingsnis 9,525 mm (3/8") 9,525 mm (3/8")
■ Varomojo elemento plotis 1,27 mm (0,05") 1,27 mm (0,05")
Maksimalus grandinės greitis ≤22,86 m/s ≤22,86 m/s
Grandinės fiksavimas Taip / automatiš-	kai	Taip / automatiš-kai
Grandininio pjūklo svoris esant tuštiems bakams:
■ Svoris su kreipiamuoju bėgeliu ir pjūklo grandine	5,38 kg	5,45 kg
■ Svoris be kreipiamojo bėgelio ir pjūklo grandinės	4,75 kg	4,75 kg
Garso slėgio lygis LpA (pagal DIN EN ISO 22868)	101,1 dB(A)[K = 3,0 dB(A)]	101,5 dB(A)[K = 3,0 dB(A)]
Garso galios lygis LwA (pagal DIN EN ISO 22868)	109,9 dB(A)[K = 3,0 dB(A)]	110,0 dB(A)[K = 3,0 dB(A)]
Ekvivalentinė bendroji virpesių vertė (pagal DIN EN ISO 22867):
Priekinė rankena (K = 1,5 m/s2)	6,57 m/s2	6,47 m/s2
Galinė rankena (K = 1,5 m/s2)	6,88 m/s2	6,96 m/s2

14 KLIENTU APTARNAVIMO TARNYBA / TECHNINĖS PRIEŽIŪROS PUNKTAS

Iškilus klausimų dėl garantijos, remonto ir atsarginių dalių, kreipkitės į savo artimiausią AL-KO

techninės priežiūros skyrių. Jį rasite internete tokiu adresu:

Galimus įrenginio medžiagų ar gamybos defektus įstatymų numatytu pretenzijų dėl trūkumų reiškimo senaties termino laikotarpiu mes šaliname savo nuožiūra remonto arba keitimo būdu. Senaties terminas nustatomas kiekvienu konkrečiu atveju pagal šalies, kurioje įrenginys buvo įsigytas, teisės aktus.

Mūsų garantinis įsipareigojimas galioja tik šiais atvejais:

■ laikomasi šios naudojimo instrukcijos;
■ jrenginys tinkamai naudojamas;
■ naudojamos originalios atsarginės dalys.

Garantija nustoja galioti šiais atvejais:

■ bandoma savarankiškai remontuoti įrenginį;
■ savarankiškai atliekami techniniai pakeitimai;
■ irenginys naudojamas ne pagal paskirti.

Garantija netaikoma:

■ dažų pažeidimams, atsiradusiems dėl normalaus dévėjimosi,
■ susidėvinčiosioms dalims, atsarginių dalių kortelėje xxxxxx (x) pažymėtoms rėmeliu.
■ vidaus degimo varikliams (jiems taikomos atitinkamų variklių gamintojų garantinės nuostatos).

Garantinis laikotarpis prasideda nuo dienos, kurią įrenginį pirmą kartą įsigyja galutinis vartotojas. Le-miama yra pirkimo dokumente nurodyta data. Kreipkitės su šia garantijos deklaracija ir originaliu pirkimo dokumentu i savo pardavėją arba artimiausią įgaliotajį klientų aptarnavimo skyrių. Ši deklaracija nedaro įtakos įstatymais pagrįstoms pirkėjo pretenzijoms, kurias jis gali pareikšti pardavėjui.

16 ORIGINALIOS EB ATITIKTIES DEKLARACIJOS VERTIMAS

Pareiškiame, kad šis rinkai pateiktos formos gaminys atitinka darniųjų ES direktyvų, ES saugos standartų ir gaminiui taikomų standartų reikalavimus.

Gaminys

Grandininis pjūklas

Serijos numeris

G4011022

Gamintojas

Už dokumentaciją atsakingas as- muo

Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz

Tipas

6436

6442

ES direktyvos

2006/42/EB

2014/30/ES

2000/14/EB

Darnieji standartai

DIN EN ISO 11681-1:2011

DIN EN ISO 14982:2009

Garso galios lygis

EN ISO 3744

išmatuotas / garantuotasis

6436: 109,9 / 113 dB(A)

6442: 110,0 / 113 dB(A)

Atitikties vertinimas

2000/14/EB – V priedas

Tipo bandymas pagal

2006/42/EB IX prieda

BM 18SHW0351-01

Notifikuotoji įstaiga
