NÁVOD K OBSLUZE Solo 6436 AL-KO

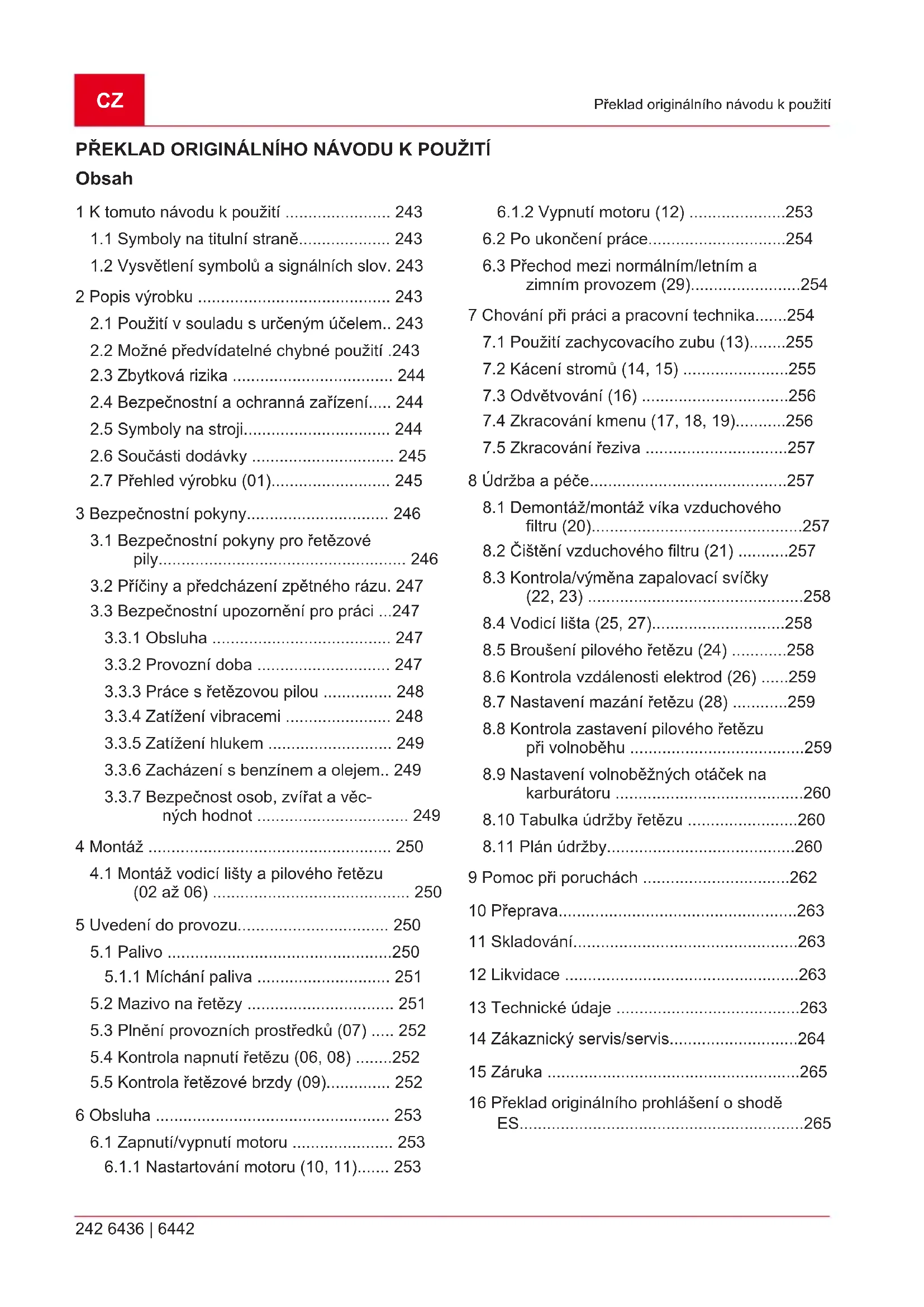

1 K tomuto návodu k použití ...... 243

1.1 Symboly na titulní straně.... 243
1.2 Vysvětlení symbolů a signálních slov. 243

2 Popis výrobku 243

2.1 Použití v souladu s určeným účelem.. 243
2.2 Možné předvídatelné chybné použití .243
2.3 Zbytková rizika 244
2.4 Bezpečnostní a ochranná zařízení..... 244
2.5 Symboly na stroji.... 244
2.6 Součásti dodávky 245
2.7 Přehled výrobku (01)...... 245

3 Bezpečnostní pokyny.... 246

3.1 Bezpečnostní pokyny pro řetězové pily.... 246
3.2 Příčiny a předcházení zpětného rázu. 247
3.3 Bezpečnostní upozornění pro práci ...247

3.3.1 Obsluha 247
3.3.2 Provozní doba 247
3.3.3 Práce s řetězovou pilou ...... 248
3.3.4 Zatížení vibracemi 248
3.3.5 Zatížení hlukem 249
3.3.6 Zacházení s benzínem a olejem.. 249
3.3.7 Bezpečnost osob, zvířat a věc- ných hodnot ..... 249

4 Montáž 250

4.1 Montáž vodicí lišty a pilového řetězu (02 až 06) 250

5 Uvedení do provozu.... 250

5.1 Palivo ....250
5.1.1 Míchání paliva 251
5.2 Mazivo na řetězy 251
5.3 Plnění provozních prostředků (07) ..... 252
5.4 Kontrola napnutí řetězu (06, 08) .....252
5.5 Kontrola řetězové brzdy (09)...... 252

6 Obsluha 253

6.1 Zapnutí/vypnutí motoru 253
6.1.1 Nastartování motoru (10, 11)...... 253

6.1.2 Vypnutí motoru (12) ......253
6.2 Po ukončení práce....254
6.3 Přechod mezi normálním/letním a zimním provozem (29)....254

7 Chování při práci a pracovní technika.....254

7.1 Použití zachycovacího zubu (13)......255
7.2 Kácení stromů (14, 15) ......255
7.3 Odvětvování (16) 256
7.4 Zkracování kmenu (17, 18, 19)......256
7.5 Zkracování řeziva ......257

8 Údržba a péče....257

8.1 Demontáž/montáž víka vzduchového filtru (20)....257
8.2 Čištění vzduchového filtru (21) ......257
8.3 Kontrola/výměna zapalovací svíčky (22, 23) ......258
8.4 Vodicí lišta (25, 27)......258
8.5 Broušení pilového řetězu (24) ......258
8.6 Kontrola vzdálenosti elektrod (26) .....259
8.7 Nastavení mazání řetězu (28) .....259
8.8 Kontrola zastavení pilového řetězu při volnoběhu ......259
8.9 Nastavení volnoběžných otáček na karburátoru 260
8.10 Tabulka údržby řetězu .....260
8.11 Plán údržby....260

9 Pomoc při poruchách .....262

10 Přeprava....263
11 Skladování....263
12 Likvidace ....263
13 Technické údaje 263
14 Zákaznický servis/servis....264
15 Záruka 265
16 Překlad originálního prohlášení o shodě ES......265

1 K TOMUTO NÁVODU K POUŽITÍ

U německé verze se jedná o originální návod k použití. Všechny ostatní jazykové verze jsou překlady originálního návodu k použití.
Uchovávejte tento návod vždy tak, abyste si ho mohli přecíst, když budete potřebovat informace o stroji.
Předávejte dalším osobám pouze výrobek s tímto návodem k použití.
Přečtěte a dodržujte bezpečnostní pokyny a varování uvedená v tomto návodu.

1.1 Symboly na titulní straně

Symbol Význam

Před uvedením do provozu si bezpodmínečně pečlivě přečtěte tento návod k použití. To je předpokladem pro bezpečnou práci a bezproblémovou manipulaci.

Návod k použití

Benzinový stroj neprovozujte v blízkosti otevřených plamenů nebo zdrojů tepla.

1.2 Vysvětlení symbolů a signálních slov

NEBEZPEČÍ!

Označuje bezprostředně hrozící nebezpečnou situaci, která – pokud se jí nevyhnete – má za následek smrt nebo vážné zranění.

VÝSTRAHA!

Označuje možnou nebezpečnou situaci, která – pokud se jí nevyhnete – může mít za následek smrt nebo vážné zranění.

OPATRNĚ!

Označuje možnou nebezpečnou situaci, která by mohla mít za následek menší nebo středně těžké zranění, pokud se jí nevyhnete.

POZOR!

Označuje situaci, která by mohla mít za následek věcné škody, pokud se jí nevyhnete.

UPOZORNĚNÍ

Speciální pokyny pro lepší srozumitelnost a manipulaci.

2 POPIS VÝROBKU

Tento návod k použití popisuje ruční řetězovou pilu poháněnou benzinovým motorem.

2.1 Použití v souladu s určeným účelem

Řetězová pila je konstruována výhradně pro použití na zahradě. V této oblasti lze řetězovou pilu použít pro práce se dřevem, např. pro:

řezání kmenů
- řezání hranolů
■ řezání větví podle délky řezu

Řetězová pila smí být používána pouze pro práci se dřevem venku. Po dobu používání je potřeba mít dostatečné osobní ochranné prostředky. Jiné použití, např. profesionální ošetření uvnitř stromu, je výslovně vyloučeno. Za škody vzniklé v důsledku chyb obsluhy ruční obsluha. Smějí být použity pouze pilové řetězy a kombinace lišt uvedené v návodu k obsluze pro tento přístroj. Jiné používání než zde popsané je v rozporu s určeným účelem.

Řetězová pila se nesmí používat ve výrobních provozovnách.

OPATRNĚ!

Nebezpečí zranění kvůli použití v rozporu s určením!

Pokud se řetězovou pilou řeže dříví nebo jiné materiály, v kterých jsou cizí tělesa, může to mít za následek zranění.

• Retězová pila se používá k lehkým rezným pracím.
  Před řezáním zkontrolujte dřevo, zda neobsahuje cizí tělesa, např. hřebíky, šrouby, kování.

2.2 Možné předvídatelné chybné použití

Neřežte větve, které se nachází přímo nebo v ostrém úhlu nad uživatelem nebo jinými osobami.
■ Nepoužívejte starý olej.

Přístroj neprovozujte v prostředí ohroženém výbuchem.

2.3 Zbytková rizika

I při řádném používání přístroje ke stanovenému účelu se může vyskytnout zbytkové riziko, které nelze vyloučit. Kvůli druhu a konstrukci přístroje nelze vyloučit následující nebezpečí:

■ Kontakt s odkrytými zuby řetězu (nebezpečí pořezání).
Přístup k otáčejícímu se řetězu (nebezpečí pořezání).
Náhlý a neočekávaný pohyb lišty řetězové pily (nebezpečí pořezání).
■ Uvolnění dílů řetězu (pořezání/nebezpečí po- ranění).
■ Uvolnění částí zpracovávaného dřeva.
Vdechování částic zpracovávaného dřeva.
■ Emise benzinového motoru.
■ Kontakt kůže s palivem (benzin/olej).
- Ohrožení sluchu při práci bez ochrany slu-chu.

2.4 Bezpečnostní a ochranná zařízení

VÝSTRAHA!

Nebezpečí těžkého poranění při manipulaci s bezpečnostními a ochrannými zařízeními

Kvůli manipulacím s bezpečnostními a ochrannými zařízeními může při práci s řetězovou pilou dojít k těžkým zraněním.

- Bezpečnostní a ochranná zařízení nikdy nevyřazujte z provozu!

■ Pracujte s řetězovou pilou jen pak, když všechna bezpečnostní a ochranná zařízení správně fungují.

Ochranný kryt vodicí lišty

Ochranný kryt musíte před přepravou nasunout na vodicí lištu a pilový řetěz, aby nedošlo k poranění osob a poškození předmětů.

Řetězová brzda

Řetězová brzda se při zpětném rázu inicializuje chráničem rukou a okamžitě zastaví běžící pilový řetěz.

Bezpečnostní blokovací tlačítko

Plynová páčka může být stisknuta až po stisknutí bezpečnostního blokovacího tlačítka.

2.5 Symboly na stroji

Symbol Význam

Zvláštní opatrnost při manipulaci!

Nebezpečí zpětného rázu!

Řetězovou pilu nedržte jen jednou rukou!

Noste ochrannou helmu, protihluková sluchátka a ochranné brýle!

Nosit ochranné rukavice!

Noste pevnou obuv!

Před uvedením do provozu si pře- čtěte návod k použití!

Řetězovou pilu vždy držte oběma rukama!

Nádrž pro směs benzinu/oleje

Palivové čerpadlo

Slunce: Normální/letní provoz

Sněhová vložka: Zimní provoz

Pro bezpečný provoz a bezpečnou údržbu jsou na přístroji vyraženy symboly. Tyto pokyny vždy dodržujte.

Symbol Význam

	Přípojka pro doplňování palivové směsiPoloha: u uzávěru palivové nádrže
	Přípojka pro doplňování řetězového olejePoloha: u uzávěru olejové nádrže
	Stisknutí spínače motoru; nastavte spínač do polohy „O“, motor se okamžitě vypne.Poloha: vlevo od zadního držadla
	Ovládání tlačítka vzduchové klapky Když tlačítko vytáhnete, vzduchová klapka se zavře, když tlačítko zatlačíte, vzduchová klapka se otevře.Poloha: Kryt vzduchového filtru
	Nastavení olejového čerpadla Otočte tyčku šroubovákem ve směru šipky až do polohy MAX pro větší přítok oleje, popř. do polohy MIN pro menší přítok řetězového oleje.Poloha: spodní strana pohonné jednotky
	Šroub pod značkou „H“ slouží k na-stavení směsi při vysokých otáč-kách.Poloha: nahoře vlevo na zadním držadle
	Šroub pod značkou „L“ slouží k na-stavení směsi při nízkých otáčkách.Poloha: nahoře vlevo na zadním držadle
	Šroub nad značkou „T“ slouží k na-stavení volnoběžných otáček.Poloha: nahoře vlevo na zadním držadle
	Udává, jakým směrem se uvolňuje (bílá šipka) či ovládá (černá šipka) řetězová brzda.Poloha: Přední strana vodicí lišty
	Udává, jakým směrem je namonto-vaný řetěz.Poloha: Přední strana vodicí lišty

Symbol Význam

Garantovaná hladina hluku: 113 dB(A)

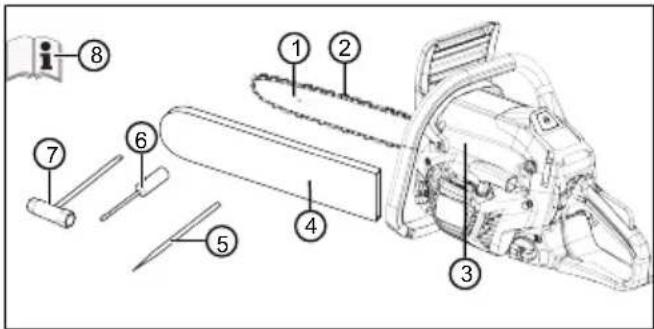

2.6 Součásti dodávky

Po vybalení zkontrolujte, zda byly dodány všechny konstrukční díly.

1 Vodicí lišta

2 Řetěz

3 Benzinová řetězová pila

4 Ochranný kryt pro vodicí lištu

5 Pilník

6 Šroubovák

7 Kombinované klíče

8 Návod k použití

2.7 Přehled výrobku (01)

Č. Součást

1 Vodicí lišta

2 Řetěz

3 Přední chránič rukou

4 Přední rukojeť

5 Kryt vzduchového filtru

6 Pojistné svorky pro víko vzduchového filtru

7 Páčka plynu

8 Bezpečnostní blokovací tlačítko

9 Zadní rukojeť

10 Sklopné tlačítko k vypnutí motoru, sa-močinně zaskakující

Č. Součást

11 Palivová nádrž

15 Ochranný kryt pro vodicí lištu

16 Opěrná čelist

17 Upevňovací matice pro vodicí lištu

18 Seřizovací šroub pro napínák řetězu

19 Upevnění lišty

20 Balonek palivového čerpadla

21 Návod k použití

3 BEZPEČNOSTNÍ POKYNY

Přístroj si denně před každým použitím a po každém pádu nebo jiných incidentech zkontrolujte, zda není poškozený – například zda se neprojevily účinky pádu nebo nárazu, poškození a bezpečný stav pro provoz.
Zkontrolujte těsnost palivového systému a funkčnost bezpečnostních zařízení. V žádném případě nepoužívejte nadále přístroje, které nejsou bezpečné za provozu. V případě pochybností vyhledejte svého specializovaného prodejce.
Při práci s přístrojem noste ochranu sluchu; to platí zejména při denní práci delší než 2,5 hodiny. Při provozu přístroje vzniká silný hluk, který může vyvolat poškození sluchu obsluhy.
Jako prevenci proti nemoci bílých prstů (Raynardův syndrom) noste rukavice na ochranu proti vibracím a pravidelně dělejte přestávky při práci. Delší doba používání přístroje může vést k poruchám prokrvení rukou způsobeným vibracemi. Přesnou dobu používání nelze stanovit. Ta závisí na různých faktorech. Při stálém používání přístroje sledujte své ruce a prsty. Jestliže se objeví příznaky jako ztráta citu, bolesti, svědění, snížení tělesné síly nebo změny barvy kůže, vyhledejte lékaře.
■ Motor nikdy nepoužívejte v uzavřených prostorách a vypněte ho, pokud se vám při jeho používání udělá nevolno, budete mít závratě nebo se budete cítit slabí. Ihned vyhledejte lékaře. Za chodu motoru vypouští přístroj je-

dovaté spaliny. Tyto plyny mohou být bez zápachu a neviditelné.

Přístroj neprovozujte v blízkosti otevřených plamenů nebo horkých ploch. Benzínové výpary a páry mazacího oleje jsou vysoce vznětlivé.
■ Jestliže při práci s přístrojem vzniká pilový prach, výpary nebo kouř, noste ochrannou protiprachovou masku. Prach, výpary a kouř mohou ohrožovat zdraví.

3.1 Bezpečnostní pokyny pro řetězové pily

Při běžící pile udržujte odstup všech částí těla od řetězu. Před zapnutím pily se ujistěte, že se řetěz ničeho nedotýká. Při práci s řetězovou pilou může okamžik nepozornosti vést k zachycení oděvu nebo částí těla řetězem.
Držte řetězovou pilu vždy pravou rukou za zadní rukojet' a levou rukou za přední ru- kojet'. Držení řetězové pily obráceným způ- sobem zvyšuje riziko zranění a nesmí se po- užívat.
Používejte ochranné brýle a chraňte si sluch. Doporučujeme další ochranné pomůcky pro hlavu, ruce, nohy a chodidla. Vhodný ochranný oděv snižuje nebezpečí zranění odletujícími třískami a náhodným do-tykem řetězu.
■ Nepracujte s řetězovou pilou na stromě. Při provozu na stromě hrozí nebezpečí zra-nění.
Vždy dbejte na pevný postoj a používejte řetězovou pilu jen tehdy, když stojíte na pevné, bezpečné a rovné zemi. Klouzavý podklad nebo nestabilní plochy pro stání, jako na žebříku, mohou vést ke ztrátě rovnováhy nebo ztrátě kontroly nad řetězovou pilou.
Při řezání napružené větve počitejte s tím, že odpruží zpět. Když se předpětí v dřevných vláknech uvolní, může napružená větev zasáhnout uživatele a/nebo dojít ke ztrátě kontroly nad řetězovou pilou.
- Buděte mimořádně opatrní při řezání podrostu a mladých stromků. Tenký materiál se může v řetězu zachytit a šlehnout Vás nebo vyvést z rovnováhy.
- Řetězovou pilu noste za přední držadlo ve vypnutém stavu, s Řetězem odvráceným od těla. Pro transport nebo uložení Řetězové pily vždy nasaďte kryt proti prachu. Pečlivé zacházení s Řetězovou pilou snižuje

pravděpodobnost, že se omylem dotknete běžícího řetězu.

Dodržujte pokyny pro mazání, napnutí ře-tězu a výměnu příslušenství. Nesprávně napnutý nebo promazaný řetěz se může pře-trhnout nebo zvýšit riziko zpětného rázu.
Rukojeti udržujte suché, čisté a bez oleje a mastnot. Mastná, olejem potřísněná držadla jsou kluzká a vedou ke ztrátě kontroly.
- Rezejte jen dřevo. Nepoužívejte řetězovou pilu pro práce, pro něž není určena. Příklad: Nepoužívejte řetězovou pilu k rezání plastu, zdiva nebo stavebních materiálů, které nejsou ze dřeva. Použití řetězové pily pro nepřiměřené práce může vést k nebezpečným situacím.

3.2 Příčiny a předcházení zpětného rázu

Ke zpětnému rázu může dojít, když se špička vodicí lišty dotkne nějakého předmětu nebo když se dřevo ohne a pilu v řezu sevře.

Dotyk špičky lišty může v některých případech vést k nečekané reakci směrem dozadu, při níž se vodicí lišta zvedne nahoru a ve směru k uživateli.

Sevření pilového řetězu na horní hraně vodicí lišty může lištu prudce vymrštit směrem k uživateli.

Každá z těchto reakcí může vést k tomu, že ztratíte kontrolu nad pilou a můžete se vážně zranit. Nespoléhejte se výhradně na bezpečnostní zařízení vestavěná v řetězové pile. Jako uživatel řetězové pily byste měli učinit různá opatření, abyste mohli pracovat bez nehod a zranění.

Zpětný ráz je následkem špatného nebo chybného používání stroje. Lze mu zabránit vhodnými preventivními opatřeními, která jsou dále popsána:

Držte pilu pevně oběma rukama, přičemž palec a prsty obepinají držadla řetězové pily. Udržujte Vaše tělo a ruce v poloze, ve které můžete odolat silám zpětného rázu. Když jsou provedena vhodná preventivní opatření, může uživatel zvládnout síly zpětného rázu. Nikdy řetězovou pilu nepouštějte z ruky.
Vyvarujte se abnormálního držení těla a neřezejte nad výškou ramen. Tím se předejde neúmyslnému dotyku špičky lišty a bude umožněna lepší kontrola řetězové pily v neočekávaných situacích.
Vždy používejte výrobcem předepsané náhradní lišty a řetězy. Špatné náhradní lišty a

řetězy mohou vést k roztržení řetězu a/nebo ke zpětnému rázu.

- Řid'te se pokyny výrobce pro broušení a údržbu řetězu. Příliš nízké omezovače hloubky zvyšují sklon ke zpětnému rázu.

3.3 Bezpečnostní upozornění pro práci

Dbejte na specifické státní bezpečnostní předpisy, např. profesních sdružení, pojištoven, úřadů bezpečnosti práce.
■ Pracujte pouze pri dostatečném denním svět-le nebo umělém osvětlení.
Pracoviště udržujte uklizené bez zbytečných předmětů (například odřezaných částí) – nebezpečí klopýtnutí.
■ Majitel je zodpovědný za nehody s jinými osobami a za jejich majetek.

3.3.1 Obsluha

■ Mladiství mladší 16 let nebo osoby, které nejsou seznámeny s návodem k použití, ne-smějí stroj používat.
■ Pokud pracujete s řetězovou pilou poprvé: Nechejte si vysvětlit od prodejce nebo jiného odborníka, jak se s řetězovou pilou zachází, nebo absolvujte odpovídající školení.
Kdo pracuje s řetězovou pilou, musí být odpočatý, zdravý a v dobrém rozpoložení. Kdo se nesmí ze zdravotních důvodů namáhat, měl by se zeptat lékaře, zda může pracovat s řetězovou pilou.
Přijměte opatření na ochranu proti zatížení vibracemi. Podle toho, jak je nářadí používáno, se skutečné hodnoty vibrací mohou odlišovat od hodnot uvedených v technických údajích. Přitom vezměte v úvahu celý průběh práce, tedy i dobu, kdy nářadí pracuje bez zátěže nebo je vypnuté. Vhodná opatření zahrnují mimo jiné pravidelnou údržbu a ošetřování nářadí a jeho nástavců, udržování rukou v teple, pravidelné přestávky a dobré plánování průběhu práce.

Zjistěte maximální dobu manipulace a pracovních přestávek podle hodnot vibrací.

3.3.2 Provozní doba

Dodržujte ustanovení pro provozní dobu řetězových pil specifická pro danou zemi. Provozní doba řetězových pil může být omezena národními nebo lokálními předpisy.

3.3.3 Práce s řetězovou pilou

VÝSTRAHA!

Nebezpečí těžkého poranění.

Jestliže se použije nedostatečně smontovaná řetězová pila, může dojít k těžkým zraněním.

■ Používejte řetězovou pilu až poté, co byla úplně smontována.
Před každým použitím provedte vizuální kontrolu, abyste si ověřili, zda je řetězová pila úplná a nejsou na ní poškozené nebo opotřebované součástky. Bezpečnostní a ochranná zařízení musí být intaktní.

Nikdy nepracujte sami.
■ Pro případ úrazu mějte stále připravenou po-hotovostní lékárničku.
Zabraňte dotyku s kovovými předměty, které se nacházejí v zemi nebo jsou s nimi spojeny elektricky vodivě.

Osobní ochranné vybavení se skládá z:

Ochranná přilba
Ochrana sluchu (např. ochranná sluchátka), zejména při denní práci delší než 2,5 hodiny
Ochranné brýle nebo ochrana obličeje na helmě
Ochranné kalhoty s vložkou chránící proti pořezání
■ Pevné pracovní rukavice
Bezpečnostní obuv s drsnou podrážkou, ocelovou špičkou a vložkou k ochraně před prořezáním

- Retězovou pilu nepoužívejte nad výší ramen, neboť tak již není možná bezpečná manipulace.

Při změně místa vypněte motor a nasad'te chránič řetězu.

Při nepoužívání benzinový motor vypněte a nasuňte ochranu řetězu.

- Retězovou pilu odkládejte jen vypnutou.

- Retězovou pilu nepoužívejte ke zdvihání nebo přesouvání dřeva.

Kmeny, které jsou silnější než délka pily, smí řezat pouze odborný personál.

K řezání nasazujte pouze běžící pilu, přístroj nikdy nezapínejte s nasazeným řetězem.

■ Dbejte na to, aby se olej na pilový řetěz nedostal do půdy.

■ Práci neprovádějte za deště, sněhu nebo za bouřky.
- Bezpečnostní a ochranná zařízení nikdy nevyřazujte z provozu.

3.3.4 Zatížení vibracemi

VÝSTRAHA!

Nebezpečí vyplývající z vibrací

Skutečná emisní hodnota vibrací při používání stroje se může odlišovat od hodnoty uváděné výrobcem. Před popř. během používání respektujte následující ovlivňující faktory:

Je stroj používán v souladu s určeným účelem?
■ Je materiál správným způsobem posekán, popř. zpracován?
Nachází se stroj v řádném stavu vhodném k používání?
Je řezný nástroj správně nabroušený, popř. je řezný nástroj správně namontovaný?
■ Jsou namontovány rukojeti a event. volitelné vibrační rukojeti, a jsou pevně spojeny se strojem?

■ Stroj provozujte jen s otáčkami spalovacího motoru potřebnými pro příslušnou práci. Ne-vytáčejte motor na maximum, snížíte hluk a vibrate.

Kvůli neodbornému používání a údržbě se mohou zvýšit vibrace stroje a hlučnost. To vede ke zdravotním újmám. V takovém případě stroj ihned vypněte a nechte ho opravit od autorizovaného servisu - dílny.

■ Stupeň zatížení vibracemi je závislý na prováděné práci, popř. používání stroje. Odhadněte je a vložte odpovídající pracovní přestávky. Výrazně se tím sníží zatížení vibracemi po celou pracovní dobu.

Delší používání stroje vystavuje obsluhu vibracím a může zapříčinit oběhové problémy („bílý prst - Raynaudova nemoc“). Abyste toto riziko zmenšili, noste rukavice a držte ruce v teple. Pokud se objeví symptom „bílého prstu“, ihned vyhledejte lékaře. K tomuto symptomu patří: Necitlivost, ztráta stability, mravenčení, svědění, bolest, ubývání síly, změna barvy nebo stavu kůže. Normálně postihují tyto symptomy prsty, ruce nebo puls. Nebezpečí se zvyšuje za nízkých teplot (asi pod 10 °C).

Během pracovního dne si dělejte delší přestávky, abyste si mohli odpočinout od hluku a vibrací. Plánujte si práci tak, aby se použití strojů se silnými vibracemi rozložilo na několik dnů.
Máte-li nepříjemný pocit nebo jste během používání stroje zjistili zabarvení kůže na vašich rukou, okamžitě přerušte práci. Dodržujte do-statečně dlouhé pracovní přestávky. Bez do-statečných přestávek v práci může dojít k vibračnímu syndromu ruka-paže.
Minimalizujte riziko vystavení vibracím. Stroj udržujte podle pokynů v návodu k použití.
Používáte-li stroj častěji, kontaktujte svého prodejce k zakoupení antivibračního příslušenství (např. držadla).
V pracovním plánu specifikujte, jak lze omezit zatížení vibracemi.

3.3.5 Zatížení hlukem

Určitému zatížení hlukem nelze u tohoto stroje zabránit. Hlučné práce provádějte v doporučených a určených dobách. Dodržujte event. doby klidu a pracovní dobu omezte na minimum. Ke své osobní ochraně a k ochraně v blízkosti se nacházejících osob noste vhodnou ochranu sluchu.

3.3.6 Zacházení s benzínem a olejem

NEBEZPEČÍ!

Nebezpečí výbuchu a požáru

Vytékající směs benzínu a vzduchu způsobuje výbušnou atmosféru. Vznět, výbuch a požár mohou při neodborném zacházení s palivem vést k těžkým úrazům a dokonce k smrti.

Při zacházení s benzínem nekuřte.
■ Manipulujte s benzínem pouze venku a nikdy ne v uzavřených místnostech.
Bezpodmínečně dodržujte v následujícím uvedená pravidla chování.

Přepravujte a skladujte benzín a olej výlučně v nádržích, které jsou k tomu schválené. Zabezpečte, aby k uskladněnému benzínu a oleji neměly přístup děti.
Zajistěte kvůli prevenci kontaminace půdy (ochrana životního prostředí), aby při tankování neunikl do půdy žádný benzín ani olej. K natankování používejte trychtýř.
Nikdy netankujte přístroj v uzavřeném prostoru. Na podlaze se mohou nashromáždit ben-

zínové výpary a může nastat vznět nebo do- konce výbuch.

Neprodleně setřete rozlity benzín z přístroje a z podlahy. Textilie, kterými jste benzín utírali, nechejte vyschnout na dobře větraném místě, než je zlikvidujete. V jiném případě by mohlo nastat náhlé samovznícení.
Pokud jste benzín rozlili, vznikají benzínové výpary. Proto nestartujte přístroj na stejném místě, ale nejméně v 3 m vzdálenosti.
Zabraňte kontaktu kůže s ropnými produkty. Nevdechujte benzínové výpary. K natankování si vždy berte pracovní rukavice. Pravidelně vyměňujte a čistěte svůj ochranný oděv.
Dbejte na to, aby Vaše šaty nepřišly do kontaktu s benzínem. Oděv ihned vyměňte, pokud se na něj dostal benzín.
Nikdy netankujte přístroj s běžícím nebo horkým motorem.

3.3.7 Bezpečnost osob, zvířat a věcných hodnot

■ Stroj používejte jen k té práci, pro kterou je určen. Použití k jinému než určenému účelu může mít za následek poranění i poškození věcných hodnot.
■ Stroj zapněte jen tehdy, jestliže se v pracovní oblasti nenacházejí žádné osoby a zvířata.
Udržujte bezpečnostní odstup od osob a zvířat, resp. vypněte přístroj, když se přiblíží osoby nebo zvířata.
Nemiřte výfukovým paprskem motoru nikdy na osoby a zvířata, jakož i na hořlavé produkty a předměty.
Nikdy nesahejte do sací a větrací mřížky, když běží motor. Rotující části přístroje mohou způsobit zranění.
Přístroj vypněte vždy, když jej nepotřebujete, např. při přechodu na jinou pracovní oblast, při údržbě a opravách, při tankování směsi benzínu a oleje.
Přístroj vypněte ihned, pokud se stane úraz, abyste zabránili dalším poraněním a věcným škodám.
■ Stroj nikdy nepoužívejte s opotřebovanými nebo vadnými díly. Opotřebované nebo vadné díly přístroje mohou zapříčinit těžké úrazy.
Nepoužívaný přístroj ukládejte mimo dosah dětí.

4 MONTÁŽ

NEBEZPEČÍ!

Nebezpečí života a nebezpečí nejtěž- ších zranění.

Ohrožení života a nebezpečí nejtěžších úrazů u zapnutého motoru.

Všechny zásahy provádějte při vypnutém motoru.

POZOR!

Nebezpečí poškození stroje

Nebezpečí poškození stroje při neodborné montáži.

• Vybalení a montáž musí být provedeny na rovné a stabilní ploše.
  ■ Pro manipulaci se strojem a s obaly musí být k dispozici dostatečný prostor i vhodné nářadí.

POZOR!

Nebezpečí poškození životního prostředí

Nebezpečí ohrožení životního prostředí při neodborné likvidaci.

Likvidace obalu musí proběhnout v souladu s místními předpisy.

OPATRNĚ!

Nebezpečí zranění

Ostrohranné a pohybující se části strojů mohou vést k poranění.

Při montáži vodicí lišty a řetězu vždy používejte pevné pracovní rukavice.
Věnujte maximální pozornost montáži vodicí lišty a řetězu, abyste nena- rušili bezpečnost a výkonnost stroje; v případě pochybností se obraťte na Vašeho prodejce.

UPOZORNĚNÍ

Stroj je dodáván s odmontovanou vodicí lištou a řetězem a s prázdnou palivovou a olejovou nádrží.

Před montáží se přesvědčte, zda není aktivní ře-tězová brzda. Řetězová brzda se uvolní, jestliže chránič rukou (01/3) zatáhnete směrem k rukojeti (01/4).

4.1 Montáž vodicí lišty a pilového řetězu (02 až 06)

1. Obě šestihranné matice (02/1) uvolněte dodaným kombinovaným klíčem a odstraňte ochranu řetězového kola (02/2) (02/a).
2. Sejměte plastový distanční díl (02/3); tento distanční držák slouží k přepravě zabaleného stroje a již není potřeba.
3. Drážku vodicí lišty (03/1) vložte do závrtných šroubů (03/2) (03/a). Vodicí lištu posuňte směrem ke krytu stroje (03/b).
4. Pilový řetěz (04/1) položte kolem řetězového kola (04/2) a do drážky vodicí lišty (04/3), přitom dbejte na směr běhu. Pilový řetěz položte nad hvězdici vodicí lišty (05/a).
5. Zase namontujte ochranu řetězového kola (06/1), lehce utáhněte šestihranné matice (06/2).
6. Vodicí lištu vysuňte z krytu stroje, až se pilový řetěz lehce napne.
7. Obě šestihranné matice (06/2) utáhněte jen tak, aby šlo pilový řetěz ještě napnout.
8. Seřizovací šroub napínáku řetězu (06/3) utahujte do té míry, až je pilový řetěz správně napnutý (viz Kapitola 5.4 "Kontrola napnutí řetězu (06, 08)", strana 252).
9. Utáhněte šestihranné matice (06/2).

5 UVEDENÍ DO PROVOZU

5.1 Palivo

POZOR!

Nebezpečí poškození stroje

Použití samotného benzínu motor poškodí a má za následek ztrátu záruky.

Používejte pouze kvalitní benzín a mazací olej, abyste dlouhodobě zajistili celkový výkon a životnost mechanických dílů.

UPOZORNĚNÍ

Bezolovnatý benzín má sklon ke tvorbě usazenin v nádobách, když je skladován déle než 2 měsíce. Vždy používejte čerstvý benzín!

Tento stroj je vybaven dvoudobým motorem, který je poháněn směsí benzínu a oleje.

Vhodný olej

Používejte jen kvalitní syntetické oleje pro dvoudobé motory. U vašeho prodejce jsou k dostání

oleje vyvinuté speciálně pro takové motory, které mohou zaručit vysoké výkony.

Vhodný benzin

Používejte jen bezolovnatý benzin s minimálním oktanovým číslem 90 ROZ.

5.1.1 Míchání paliva

NEBEZPEČÍ!

Nebezpečí výbuchu a požáru

Benzín a směs paliva jsou hořlavé!

• Benzín a směs paliva uchovávejte výhradně v nádobách schválených pro paliva, a to na bezpečném místě, daleko od zdrojů tepla a otevřeného ohně.
  Nádoby nikdy neukládejte v dosahu dětí.
  Během přípravy směsi paliva nekuřte a benzínové výpary nevdechujte.

POZOR!

Nebezpečí poškození motoru

Čistý benzín vede k poškození a úplnému výpadku motoru. V tomto případě nemůže uplatnit vůči výrobci nároky na záruku.

■ Provozujte motor vždy na směs ben-zín/olej v předepsaném směsném poměru.

UPOZORNĚNÍ

Směs je vystavena trvalému procesu stárnutí. Nepřipravujte příliš velká množství, abyste se vyvarovali usazenin.

UPOZORNĚNÍ

Pravidelně čistěte nádoby na směs paliva a benzín, abyste odstranili případné usazeniny.

V případě nedostatečného smíchání se zvyšuje riziko předčasného zadření pístu kvůli příliš chu-dé směsi. Záruka ztrácí svou platnost i tehdy, jestliže nejsou dodržovány pokyny k míchání paliva atd. uvedené v této příručce.

Následovně najdete v tabulce správný směšovací poměr s příkladem.

Směšovací poměr Benzin Olej

50:1 (50 dílů paliva a 1 díl oleje)

5 litrů 100 ml

1. Do schváleného kanystru dejte cca polovinu uvedeného množství benzínu.
2. Přidejte veškerý olej podle údaje v tabulce.
3. Přidejte zbývající benzin.
4. Nádobu uzavřete a dobře promíchejte.

5.2 Mazivo na řetězy

POZOR!

Nebezpečí poškození stroje

Použití starého oleje pro mazání řetězu na základě obsaženého kovového oděru vede k předčasnému opotřebení vodicí lišty a pilového řetězu. Navíc odpadá zá- ruka výrobce.

Nikdy nepoužívejte starý olej, ale jen biologicky odbouratelný olej na pilový řetěz.

POZOR!

Nebezpečí poškození životního prostředí

Používání minerálního oleje pro mazání řetězu vede k trvale se zvyšujícímu poškození životního prostředí.

Nikdy nepoužívejte minerální olej, ale jen biologicky odbouratelný olej na pilový řetěz.

Nesmí být použit znečištěný olej, aby se předešlo ucpání filtru v nádrži a neodvratnému poškození olejového čerpadla.

Používání kvalitního oleje je rozhodující pro dosažení účinného mazání řezného ústrojí; použitý nebo nekvalitní olej negativně ovlivňuje mazání a zkracuje životnost pilového řetězu a vodicí lišty.

Doporučujeme zcela naplnit nádrž oleje při každém plnění paliva (pomocí trychtýře). Protože kapacita nádrže oleje je dimenzována tak, aby palivo došlo dříve než olej, je zaručeno, že stroj nebude používán bez maziva.

5.3 Plnění provozních prostředků (07)

NEBEZPEČÍ!

Nebezpečí výbuchu a požáru

Vytékající směs benzínu a vzduchu způsobuje výbušnou atmosféru. Vznět, výbuch a požár mohou při neodborném zacházení s palivem vést k těžkým úrazům a dokonce k smrti.

■ Při zacházení s benzínem nekuřte.
■ Manipulujte s benzínem pouze venku a nikdy ne v uzavřených místnostech.
- Bezpodmínečně dodržujte v následujícím uvedená pravidla chování.

Plnění paliva

1. Vypněte motor a ochranný kryt nasad'te na pilový řetěz.
2. Očistěte uzávěr nádrže (07/1) a jeho okolí, aby se do nádrže nedostala žádná nečistota.
3. Uzávěr nádrže (07/1) opatrně našroubujte, protože se uvnitř mohl vytvořit tlak.
4. Palivo nalévejte trychtýřem.
5. Uzávěr nasad'te na nádrž a pevně jej zašroubujte.
6. Z podlahy a stroje odstraňte rozlité palivo.
7. Stroj zase spust'te poté, co se zmizí palivové výpary.

Doplňte olej na pilový řetěz

1. Vypněte motor a ochranný kryt nasad'te na pilový řetěz.
2. Očistěte uzávěr olejové nádrže (07/2) a jeho okolí, aby se do nádrže nedostala žádná nečistota.
3. Našroubujte uzávěr olejové nádrže (07/2).
4. Olej na pilový řetěz nalévejte trychtýřem.
5. Uzávěr nasad'te na olejovou nádrž a pevně jej zašroubujte.
6. Z podlahy a stroje odstraňte rozlítý olej na pilový řetěz.

5.4 Kontrola napnutí řetězu (06, 08)

NEBEZPEČÍ!

Nebezpečí života a nebezpečí nejtěžších zranění.

Ohrožení života a nebezpečí nejtěžších úrazů u zapnutého motoru.

Všechny zásahy provádějte při vypnutém motoru.

Napnutí je správné, jestliže se tažné články při nadzvednutí pilového řetězu ve středu vodicí lišty neuvolní z vedení (08/1), ale pilovým řetězem lze přitom ještě otáčet.

Napnutí pilového řetězu

1. Dodaným kombinovaným klíčem uvolněte šestihranné matice (06/2) ochrany řetězového kola (06/1).
2. Seřizovací šroub (06/3) napínáku řetězu utahujte do té míry, až je pilový řetěz správně napnutý.
3. Utáhněte šestihranné matice (06/2).

5.5 Kontrola řetězové brzdy (09)

VÝSTRAHA!

Ohrožení života a nebezpečí nejtěžších úrazů kvůli defektní řetězové brzdě

Pokud řetězová brzda nefunguje, může to zapříčinit např. při zpětném nárazu (Kickback) těžká zranění či dokonce smrt obsluhy běžící řetězovou pilou.

Před začátkem každé práce odzkoušejte řetězovou brzdu.
- Nezapínejte řetězovou pilu, pokud je řetězová brzda defektní. V takovém případě nechejte řetězovou pilu zkontrolovat v dílně zákaznického servisu.

Stroj je vybaven bezpečnostním brzdovým systémem (řetězovou brzdou).

Řetězová brzda je zařízení, které bylo vyvinuto k okamžitému zastavení pohybu pilového řetězu, jestliže došlo ke zpětnému rázu. Obvykle se řetězová brzda automaticky aktivuje setrvačností hmoty.

Tato brzda může být ke kontrole ovládána i ručně.

1. Spust'te motor a stroj pevně držte za obě držadla.

2. Stiskněte bezpečnostní blokovací tlačítko (01/8) a plynovou páčku (01/7) k uvedení řetězu do pohybu, pak chránič rukou (09/1) hřbetem ruky přitlačte dopředu (09/a); pilový řetěz se musí okamžitě zastavit.

3. Zůstane-li pilový řetěz stát, okamžitě uvolněte bezpečnostní blokovací tlačítko a poté plynovou páčku.

4. Vypněte motor.

5. K uvolnění řetězové brzdy zatlačte chránič rukou dozadu (09/b)

6 OBSLUHA

■ Dodržujte ustanovení pro provozní dobu specifická v dané zemi.
Zadní držadlo pily pevně uchopte pravou rukou a obloukovou rukojeť levou a pevně držte.
■ Pokud motor běží, rukojeti nepouštějte.
- Retězovou pilu nepoužívejte v případě:
únavy
nevolnosti
■ vlivu alkoholu, léků a drog

6.1 Zapnutí/vypnutí motoru

VÝSTRAHA!

Nebezpečí výbuchu a požáru

Vytékající směs benzínu a vzduchu způsobuje výbušnou atmosféru. Vznět, výbuch a požár mohou při neodborném zacházení s palivem vést k těžkým úrazům a dokonce k smrti.

■ Motor startujte minimálně 3 metry od místa plnění.

6.1.1 Nastartování motoru (10, 11)

OPATRNĚ!

Nebezpečí poranění startovacím lan- kem

Rychlým zpětným pohybem startovacího lanka je ruka rychle tažena k motoru. Přitom může dojít k pohmoždění a vymknutí.

■ Startovací lanko nikdy neovíjejte kolem ruky.

POZOR!

Nebezpečí poškození stroje

Bude-li startovací lanko vytaženo moc daleko, může dojít k poškození.

Lanko nevytahujte zcela, netahejte je tak, aby se odíralo o vodicí otvor a vracejte se s držadlem zpět tak, aby se lanko opět správně navinulo.

POZOR!

Nebezpečí poškození stroje

Budete-li motor provozovat s vysokými otáčkami a aktivní řetězovou brzdou, může dojít k přehřátí spojky.

■ Motor nenechávejte běžet s vysokými otáčkami a aktivní řetězovou brzdou.

Studený start

Pod studeným startem se rozumí spuštění motoru, jestliže byl alespoň 5 minut vypnutý nebo po doplnění paliva.

1. Stroj odstavte na rovnou plochu, držte jej za přední rukojeť a stroj přitiskněte k zemi. Eventuálně špičkou pravé nohy stoupněte do zadní rukojeti.

2. Aktivujte řetězovou brzdu stlačením chrániče rukou směrem dopředu.

3. Odstraňte ochranný kryt pilového řetězu.

4. 3 až 4x stiskněte balonek palivového čerpadla (10/1) (10/a).

5. Točte knoflíkem sytiče (11/1) ve směru hodinových ručiček až na doraz.

6. Volnou rukou zatáhněte za rukojeť startéru (11/2) směrem nahoru (11/a), až ucítíte odpor.

7. Rukojeť startéru neuvolňujte, několikrát za ni silně zatáhněte, až motor poprvé naskočí. Pak otáčejte knoflíkem sytiče (11/1) proti směru hodinových ručiček až na doraz.

8. Rukojeť startéru (11/2) několikrát silně zatáhněte, až motor zase naskočí.

9. Jakmile motor běží, krátce stiskněte bezpečnostní blokovací tlačítko (11/3) a plynovou páčku (11/4). Tím se uvolní škrticí klapka karburátoru z blokovací polohy.

10. Stroj nechejte přibližně jednu minutu běžet ve volnoběhu.

11. Uvolněte řetězovou brzdu tažením chrániče rukou směrem dozadu.

Teplý start

Pokud motor na krátkou dobu zastavíte, můžete jej nastartovat jen stisknutím balonku palivové nádrže, ale bez otočení knoflíku sytiče.

6.1.2 Vypnutí motoru (12)

1. Uvolněte bezpečnostní blokovací tlačítko (12/1) a poté plynovou páčku (12/2).

2. Motor nechejte několik sekund běžet naprázdno.

3. Sklopné tlačítko (12/3) stlačte do polohy „0“ (12/a).

6.2 Po ukončení práce

VÝSTRAHA!

Nebezpečí poranění řezáním

Ostré články pilového řetězu mohou zapříčinit řezné rány.

■ Vypněte motor.
Noste ochranné rukavice.

VÝSTRAHA!

Nebezpečí požáru

Zahřátý stroj může zapálit odřezky (např. piliny, zbytky větví nebo listy).

■ Nechte motor vychladnout dříve, než stroj odstavíte do místnosti.
■ Pro snížení rizika požáru je nutné stroj očistit od pilin, zbytků větví, listí nebo nadměrného mazacího tuku.
Nádoby s odpadem z řezání nesmí být ukládány uvnitř místností.

1. Vypněte motor (viz Kapitola 6.1.2 "Vypnutí motoru (12)", strana 253).
2. Nechte stroj vychladnout.
3. Odstraňte veškeré piliny z řezání nebo zbytky oleje.
4. Při silném znečištění pilový řetěz demontujte a nechte jej několik hodin odmočit v nádobě se speciálním čističem. Potom jej opláchněte čistou vodou a před montáží na stroj jej na- stříkejte příslušným protikorozním sprejem.
5. Před uložením stroje nasadte na pilový řetěz ochranný kryt.

6.3 Přechod mezi normálním/letním a zimním provozem (29)

Aby se při nízkých okolních teplotách (pod 5 °C) předešlo námraze na karburátoru, může být nasávaný vzduch předehříván změnou šoupátka do polohy pro zimní provoz. Šoupátko je přímo dosažitelné po sejmutí víka vzduchového filtru.

POZOR!

Nebezpečí poškození motoru přehrá-tím

Bude-li řetězová pila provozována při teplotě více než 5 °C a šoupátko se nachází v poloze pro zimní provoz, může dojít k přehřátí.

- Před použitím zkontrolujte teplotu prostředí a v případě potřeby upravte polohu šoupátka.

1. Demontujte víko vzduchového filtru (viz Kapitola 8.1 "Demontáž/montáž víka vzduchového filtru (20)", strana 257).

2. Šoupátko (29/1) ručně vytáhněte z rámu (29/a).

3. Šoupátko otočte horizontálně (29/b):

Více než 5 °C, tzn. normální/letní provoz: Symbol slunce (29/2) musí být viditelný v normálním/letním provozu.
■ Méně než 5 °C, tzn. zimní provoz: Symbol sněhové vložky (29/3) musí být viditelný v zimním provozu.

1. Šoupátko otočte vertikálně (29/c).

2. Šoupátko zasuňte do rámu (29/d).

3. Namontujte víko vzduchového filtru (viz Kapitola 8.1 "Demontáž/montáž víka vzduchového filtru (20)", strana 257).

7 CHOVÁNÍ PŘI PRÁCI A PRACOVNÍ TECHNIKA

NEBEZPEČÍ!

Nebezpečí života kvůli nedostatečným odborným znalostem!

Nedostatečné odborné znalosti mohou vést k nejvážnějším zraněním či smrti!

Kácet a odvětvovat stromy smějí pouze vyškolené a zkušené osoby.

NEBEZPEČÍ!

Ohrožení života nekontrolovatelnými pohyby stroje

Pohybující se pilový řetěz vyvíjí enormní síly, které mohou vést k náhlému nekon- trolovatelnému vylomení a odmrštění ře- tězové pily.

- Retězovou pilu vždy pevně držte oběma rukama, levou rukou za přední rukojeť a pravou rukou za zadní rukojeť. Nezávisle na tom, zda jste levák nebo pravák.

NEBEZPEČÍ!

Ohrožení života zpětným rázem (kickback)!

Zpětným rázem (kickback) stroje může uživatel utrpět zranění ohrožující život.

Bezpodmínečně dodržujte opatření k zabránění zpětnému nárazu!

OPATRNĚ!

Nebezpečí ohrožení zdraví vdechováním nebezpečných látek!

Vdechování výparů mazacího oleje, odpadních plynů a prachu z pilování může vést k nebezpečí poškození zdraví.

Vždy noste předepsané osobní ochranné prostředky.

OPATRNĚ!

Nebezpečí poranění u zablokované řetězové pily

Jestliže se pokusíte u běžícího motoru vytáhnout v řezu zablokovanou řezací soupravu, tzn. pilový řetěz/vodicí lištu, hrozí nebezpečí poranění a také poškození stroje.

■ Motor zastavte a podepřete řez (např. kácecím sochorem) nebo druhou řetězovou pilou, popř. řezací soupravou provedte odlehčovací řez. Okamžitě vyjměte vklíněnou řezací soupravu, jestliže se řez rozevře.

Dodržujte pokyny uvedené v následujících částech a postup k zamezení blokování, popř. sevření řetězové pily.

UPOZORNĚNÍ

Zemědělská profesní sdružení pravidelně nabízejí kurzy zacházení s řetězovými pilami a kurzy kácení stromů.

7.1 Použití zachycovacího zubu (13)

1. Zachycovací zub (13/1) zapíchněte do kme- nu a pilovým řetězem provedte obloukový pohyb (13/a) tak, aby se pilový řetěz zařízl do dřeva.

2. Pracovní krok několikrát zopakujte a přitom přesadťe nasazovací bod zachycovacího bodu (13/b).

7.2 Kácení stromů (14, 15)

NEBEZPEČÍ!

Ohrožení života padajícím stromem!

Pokud není možný únik při pádu stromu, může dojít k těžkému zranění či dokonce ke smrti!

S kácením začinejte až tehdy, pokud je od káceného stromu zaručena úniková cesta bez překážek.

NEBEZPEČÍ!

Ohrožení života nekontrolovaně padajícím stromem!

Nekontrolovaně padající stromy mohou způsobit vážná zranění až smrt!

Aby byl zajištěn kontrolovaný pád strom, ponechejte mezi zářezem a hlavním řezem nedořez, který činí cca 1/10 průměru kmenu.

Nekácejte za větru.

UPOZORNĚNÍ

Smějí se použít pouze klíny ze dřeva, plastu nebo hliníku.

Než je možné začít s kácením, je třeba provést následující opatření.

Zajistěte, aby se v nebezpečné oblasti nezdržovaly žádné osoby, zvířata a nenacházely se tam žádné předměty.
- Bezpečnostní vzdálenost k jiným pracovištím nebo předmětům má být minimálně 2½ délky stromu.
Dávejte pozor na přívodní vedení a cizí majetek. Případně informujte rozvodný závod nebo vlastníka.
■ Určete směr, kterým bude strom padat. O směru pádu stromu rozhoduje:

přirozený sklon stromu
výška stromu
■ jednostranné ovětvení
■ rovina nebo poloha na svahu
■ asymetrický růst, poškození dřeva
směr větru a jeho rychlost
sněhová zátěž

Při poloze ve svahu vždy pracujte nad káceným stromem.
Zajistěte, aby se na předem vytyčené ústupové cestě nenacházely žádné překážky. Ústu-

pová cesta má vést asi 45° šikmo zpět od směru pádu (14).

Kmen musí být bez chrastí, větví a cizích těles (např. nečistoty, kameny, volná kůra, hřebíky, skoby, dráty atd.).

K pokácení stromu se provede jeden zářez a jeden hlavní řez.

1. U hlavních a krátících řezů umístěte do řezaného dřeva bezpečně zachycovací zub.
2. Zářez (15/c) nejprve řežte vodorovně, potom šikmo shora pod úhlem minimálně 45°. Tím se zabrání zaklínění řetězové pily při rezání druhého zářezu. Zářez musí být umístěn co možné nejblíže k zemi a v požadovaném směru kácení (15/e). Hloubka zářezu by měla být cca 1/4 průměru kmenu.
3. Hlavní řez (15/d) řežte presně vodorovně proti zářezu. Hlavní řez se musí naříznout ve výšce 3-5 cm nad vodorovným zářezem.
4. Hlavní řez (15/d) řežte tak hluboko, aby mezi zářezem (15/c) a hlavním řezem (15/d) zůstal nedořez (15/f) minimálně 1/10 průměru kme- nu. Tento nedořez brání tomu, aby se strom otočil a spadl špatným směrem. Když se hlavní řez (15/d) přiblíží k nedořezu (15/f), měl by strom začít padat. Pokud strom padá během řezání:

■ Pokud strom padá špatným směrem nebo se naklání zpět a skřípe řetězovou pilu, hlavní řez přerušte. K otevření řezu a naklonění stromu do požadovaného směru pádu zarazte klíny.
- Řetězovou pilu okamžitě vytáhněte z řezu, vypněte a odložte.
Jděte na únikovou cestu.
■ Dávejte pozor na padající větve.

1. Pokud strom zůstane stát, zarážením klínů ve směru hlavního řezu ho kontrolovaně vedte k pádu.
2. Po skončení řezání okamžitě sejměte ochranu sluchu a dávejte pozor na signály nebo výstražná volání.

7.3 Odvětvování (16)

Při této práci je třeba dodržovat následující body:

Podržte řetězovou pilu na kmeni stromu a odřízněte volně přístupné větve jednu po druhé přímo na kmeni stromu (16/a). Na svazích postupujte zdola nahoru.
Větší dolů směřující větve, které strom podpírají, nechte zprvu tak.
■ Menší větve oddělte jedním řezem.

Dávejte pozor na větve pod napětím, tyto větve nejdříve kousek nařízněte shora, poté je přeřízněte zdola nahoru, aby se předešlo zaklínění řetězové pily (16/b).
Volné visící větve nejdříve kousek nařízněte zdola, poté je přeřízněte shora (16/c).
Zapichovací, podélné a tangenciální řezy by měly provádět jen zkušené nebo vyškolené osoby.

7.4 Zkracování kmenu (17, 18, 19)

Při této práci je třeba dodržovat následující body:

Při poloze ve svahu vždy pracujte nad kmenem stromu, neboť kmen stromu se může odkutálet.
- Retězovou pilu ved'te tak, aby se v prodloužené oblasti pohybu pilového řetězu nena-cházela žádná část těla.
- Retězovou pilu nasad'te na kmen:

Zachycovací zub zasad'te hned vedle hrany řezu a řetězovou pilu nechte kolem tohoto bodu otáčet.

- Retězová pila může při nasazování sklouznout na bok nebo lehce odskočit. To je závislé na dřevu a stavu pilového řetězu. Proto musíte řetězovou pilu stále pevně držet.

Na konci řezu se řetězová pila díky své vlastní hmotnosti vytočí, jestliže již nebude v řezu. Kontrolovaně ji přidržujte v opačném směru a nevyvíjejte žádný tlak, aby se pilový řetěz nedotkl podlahy.
■ Po skončení řezu vyčkejte, až pilový řetěz zastaví, než řetězovou pilu vypnete.
■ Motor řetězové pily vždy vypínejte, než přejdete k dalšímu stromu.

Celá délka kmenu leží rovnoměrně:

Kmen rozřezávejte odshora a neřežte do země (17/a).

Kmen leží na jednom konci:

Aby se předešlo zaklínění řetězové pily a roztríštění dřeva, nejprve odřízněte 1/3 průměru kmenu zdola (18/a), pak zbytek shora paralelně s dolním řezem (18/b).

Kmen leží na obou koncích:

Aby se předešlo zaklínění řetězové pily a roztríštění dřeva, nejprve odřízněte 1/3 průměru kmenu shora (19/a), pak zbytek zdola paralelně s horním řezem (19/b).

7.5 Zkracování řeziva

Při této práci je třeba dodržovat následující body:

Používejte bezpečnou podpěru pro řezání (koza, klíny, trám).
Dbejte na bezpečný postoj a rovnoměrné rozložení tělesné hmotnosti.
Kulatinu zajistěte proti otočení.
K řezu nasazovat pouze běžící pilu. Řetězovou pilu nikdy nezapínejte s nasazeným řetězem.
Dřevo nepřidržujte nohou nebo za pomoci jiné osoby.

8 ÚDRŽBA A PÉČE

NEBEZPEČÍ!

Ohrožení života kvůli neodborné údržbě

Práce údržby prováděné nekvalifikovaným personálem i neschválené náhradní díly mohou v provozu přivodit těžká po-ranění a dokonce i smrt.

■ Neodstraňujte žádná bezpečnostní zařízení, musí být stále funkční.
■ Používejte jen schválené originální náhradní díly.
Pravidelnou a odbornou údržbou zajistěte, aby se přístroj nacházel ve funkčním a čistém stavu.

NEBEZPEČÍ!

Nebezpečí života a nebezpečí nejtěž- ších zranění.

Ohrožení života a nebezpečí nejtěžších úrazů u zapnutého motoru.

Všechny zásahy provádějte při vypnutém motoru.

OPATRNĚ!

Nebezpečí zranění

Ostrohranné a pohybující se části strojů mohou vést k poranění.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice!

■ Správná údržba je zásadně nutná pro zachování původní výkonnosti a provozní bezpečnosti stroje.
Zajistěte, aby všechny matice a šrouby byly pevně utaženy, aby bylo jisté, že stroj stále pracuje za dobrých podmínek.

Nikdy nepoužívejte stroj s opotřebovanými nebo poškozenými díly. Poškozené díly musí být vyměněny a nikdy nesmí být opravovány.

Před údržbou:

■ Motor vypněte a nechte vychladnout.
Vytáhněte koncovku zapalovací svíčky.
Při práci na pilovém řetězu noste ochranné rukavice.
Nesundávejte ochranný kryt, s výjimkou případů, kdy je nutné provést zásahy na vodicí liště nebo na řetězu.
Oleje, benzin a další znečist'ující láky likvidujte podle předpisů.

8.1 Demontáž/montáž víka vzduchového filtru (20)

Demontáž víka vzduchového filtru

1. Šroubovák zasuňte mezi pojistné svorky (20/1) a víko vzduchového filtru (20/2).
2. Šroubovákem odtlačte pojistné svorky od víka vzduchového filtru (20/a).
3. Ze stroje sejměte víko vzduchového filtru (20/c).

Montáž víka vzduchového filtru

1. Příložku (20/3) víka vzduchového filtru za-suňte pod kryt, poté na stroj nasadťe víko vzduchového filtru.
2. Pojistné svorky (20/1) prítlačte k víku vzduchového filtru (20/b) tak, aby zaskočily.

8.2 Čištění vzduchového filtru (21)

POZOR!

Ohrožení špinavým, poškozeným nebo chybějícím vzduchovým filtrem

Jestliže chybí vzduchový filtr nebo je znečištěný či poškozený, dojde k neopravitelnému poškození motoru stroje.

Čištění vzduchového filtru je předpokladem pro bezchybný provoz a dlouhou životnost stroje. Aby se předešlo poškození motoru, nepracujte bez vzduchového filtru nebo s poškozeným vzduchovým filtrem.
Čištění by se mělo provádět po každých 15 hodinách použití stroje.
Filtrační vložku nesmíte nikdy prát a vždy ji musíte při znečištění nebo poškození vyměnit.

Demontáž vzduchového filtru

1. Motor vypněte a nechte vychladnout.
2. Demontujte víko vzduchového filtru (viz Kapitola 8.1 "Demontáž/montáž víka vzduchového filtru (20)", strana 257).
3. Povolte křídlatou matici (21/1).
4. Vzduchový filtr (21/2) vytáhněte směrem nahoru (21/a).
5. Nasávací otvor (21/3) uzavřete čistou utěr- kou. To zabrání padání částic nečistot do prostoru karburátoru.
6. Oddělte oba díly vzduchového filtru (21/4).

Vyčištění vzduchového filtru

1. Nylonový filtr vyčistěte štětcem nebo jemným kartáčem, eventuálně jej zevnitř směrem ven opatrně vyfoukejte stlačeným vzduchem.

Montáž vzduchového filtru

1. Zase spojte oba díly vzduchového filtru (21/4).
2. Vzduchový filtr (21/2) nasad'te na nasávací otvor (21/3) (21/b).
3. Vzduchový filtr našroubujte s křídlatou maticí (21/1).

8.3 Kontrola/výměna zapalovací svíčky (22, 23)

Při poškození izolace, silném opálení elektrod nebo u nadměrně naolejovaných elektrod musíte zapalovací svíčku vyměnit.

Příprava

1. Motor vypněte a nechte vychladnout.
2. Demontujte víko vzduchového filtru (viz Kapitola 8.1 "Demontáž/montáž víka vzduchového filtru (20)", strana 257).
3. Vytáhněte koncovku zapalovací svíčky (22/1).

Kontrola vzdálenosti elektrod (23)

1. Zapalovací svíčku (22/2) vyšroubujte dodaným kombinovaným klíčem.
2. Elektrodu vyčistěte kartáčem (23/1).
3. Změřte vzdálenost (23/2). Vzdálenost musí činit 0,6 – 0,7 mm.

Výměna zapalovací svíčky

1. Zapalovací svíčku (22/2) vyšroubujte dodaným kombinovaným klíčem.
2. Novou zapalovací svíčku zašroubujte až na doraz.
3. Koncovku nasuňte na zapalovací svíčku.

8.4 Vodicí lišta (25, 27)

K zamezení nesymetrickému opotřebení byste měli vodicí lištu pravidelně otáčet.

Musí být provedena následující údržba:

■ Namažte ložisko vodicí hvězdice (27).
Drážku vodicí lišty vyčistěte škrabkou (není obsažena v dodávce) (25).
■ Vyčistěte mazací otvory.
Plochým pilníkem odstraňte otřepy z vodicích boků a případné odchylky mezi vedeními vyrovnejte.

Vodicí lišta musí být vyměněna, když:

hloubka drážky je menší než výška tažného článku (který se nikdy nesmí dotýkat dna drážky);
■ vnitřní vodicí stěna je tak opotřebována, že se řetěz naklání do strany.

8.5 Broušení pilového řetězu (24)

NEBEZPEČÍ!

Ohrožení života zpětným rázem (kickback)!

Neodborně nabroušený pilový řetěz zvyšuje nebezpečí zpětného rázu, a tím nebezpečí smrtelného poranění.

Pilový řetěz by měl být odborně nabroušen tak, aby se snížilo nebezpečí zpětného rázu.

UPOZORNĚNÍ

Nezkušeným uživatelům řetězových pil doporučujeme, aby si pilový řetěz ne-chali nabrousit u odborníka v příslušném zákaznickém servisu.

Z důvodů bezpečnosti a výkonnosti musí být ře-tězová pila vždy dobře nabroušena.

Broušení je potřebné, když:

Piliny z řezání jsou prašné.
■ Pro řezání je nutné vynaložit větší sílu.
- Řez není rovný.
■ Zvyšují se vibrace.
■ Zvyšuje se spotřeba paliva.

Když je broušením pověřen školený servis, může být provedeno s příslušnými nástroji, které mají minimální úběr materiálu a zaručují rovnoměrné nabroušení všech zubů.

Samostatné broušení pilového řetězu lze prová-dět pomocí speciálních kulatých pilníků, jejichž průměr je přizpůsoben jednotlivému typu řetězu

(viz Kapitola 8.10 "Tabulka údržby řetězu", strana 260). Vyžaduje to šikovnost a zkušenosti, aby nedošlo k poškození zubů.

K nabroušení pilového řetězu:

1. Vypněte motor, uvolněte brzdu řetězu, vodicí lištu s namontovaným pilovým řetězem pevně upněte do vhodného svěráku a dbejte na to, aby se mohl pilový řetěz volně pohybovat.
2. Napněte pilový řetěz, pokud je volný.
3. Namontujte pilník do příslušného vedení a potom jej vedťe ve vybrání zubu, zachovávejte přitom rovnoměrný sklon, podle profilu zubu.
4. Provedte jen několik tahů pilníkem, výhradně směrem dopředu, a tento pracovní krok opakujte na všech zubech se stejnou orientací (doprava nebo doleva).
5. Otočte polohu vodicí lišty ve svěráku, abyste tento pracovní krok opakovali na zbývajících zubech.
6. Zkontrolujte, zda omezovací zub nevyčnívá z kontrolního nástroje, případný přesah odstraňte plochým pilníkem a profil zaoblete.
7. Po nabroušení odstraňte všechny špony z pilování a prach a promažte pilový řetěz v olejové lázni.

Řetěz musí být vyměněn, když:

Délka zubů je menší než 5 mm.
Je-li k dispozici: Nebylo dosaženo označení na zubech řezacích článků;
Vůle článků na nýtech řetězu je příliš velká.

8.6 Kontrola vzdálenosti elektrod (26)

Stroj nikdy nepoužívejte bez dostatečného mazání řetězu. Tím se zkrátí životnost stroje. Proto před zahájením práce zkontrolujte množství oleje v olejové nádrži a rozvod oleje.

1. Nastartujte stroj.
2. Běžící pilový řetěz držte asi 15 cm nad pařezem nebo vhodnou podložkou.

U dostatečného mazání se vytvoří lehký olejový film na pařezu (26/1).

8.7 Nastavení mazání řetězu (28)

NEBEZPEČÍ!

Nebezpečí života a nebezpečí nejtěž- ších zranění.

Ohrožení života a nebezpečí nejtěžších úrazů u zapnutého motoru.

Všechny zásahy provádějte při vypnutém motoru.

Množství dopravovaného oleje lze regulovat seřizovacím šroubem. Seřizovací šroub je umístěn na spodní straně stroje (28/1).

K nastavení dopravovaného množství použijte malý šroubovák:

■ Ve směru hodinových ručiček pro menší do-pravované množství
■ Proti směru hodinových ručiček pro větší do-pravované množství

Během práce pravidelně kontrolujte, zda je v olejové nádrži dostatek oleje.

8.8 Kontrola zastavení pilového řetězu při volnoběhu

VÝSTRAHA!

Nebezpečí vyplývající z běžícího pilového řetězu

Pilový řetěz pohybující se ve volnoběhu může při práci vést ohrožení života a po- ranění.

V žádném případě nepracujte s řetězovou pilou, jestliže se pilový řetěz pohybuje ve volnoběhu.
Před každým použitím zkontrolujte zastavení pilového řetězu, jestliže motor běží s volnoběžnými otáčkami.

1. Nastartujte motor a nechte ho běžet na volnoběh.
2. Zkontrolujte, zda se pilový řetěz zastaví.
3. Jestliže se pilový řetěz pohybuje, mohlo dojít k následujícím chybám:

Volnoběžné otáčky jsou příliš vysoké (viz Kapitola 8.9 "Nastavení volnoběžných otáček na karburátoru", strana 260).
■ Spojka je poškozená, znečištěná nebo nesprávně nastavená. Obratte se na servis AL-KO.

8.9 Nastavení volnoběžných otáček na karburátoru

Volnoběžné otáčky jsou uvedeny v technických parametrech (viz Kapitola 13 "Technické údaje", strana 263). Nejlépe je možné je nastavit pomocí otáčkoměru.

Budou-li volnoběžné otáčky správně nastaveny, motor běží ve volnoběhu a pilový řetěz se nepohybuje. Podle místa použití (pohoří, rovina) je potřebná úprava nastavení volnoběhu prostřednic-tvím dorazového šroubu „T“.

UPOZORNĚNÍ

Regulační šrouby pro směs při volnoběhu „L“ a plném zatížení „H“ mohou být nastavovány jen servisem AL-KO.

Pilový řetěz se pohybuje bez přidání plynu:

Volnoběžné otáčky jsou příliš vysoké.

1. Dorazový šroub volnoběžných otáček „T“ (11/5) mírně otočte proti směru hodinových ručiček, dokud se pilový řetěz nepřestane pohybovat.

Není-li přidán plyn, motor se vždy vypne:

Volnoběžné otáčky jsou příliš nízké.

1. Dorazový šroub volnoběžných otáček „T“ (11/5) mírně otočte ve směru hodinových ručiček, až bude motor rovnoměrně běžet.

Není-li možné optimální nastavení karburátoru otáčením dorazového šroubu volnoběžných otáček „T“, nechejte karburátor optimálně nastavit servisem AL-KO.

8.10 Tabulka údržby řetězu

VÝSTRAHA!

Nebezpečí těžkého poranění.

Jestliže se na řetězové pile nenachází schválený pilový řetěz nebo vodicí lišta, může dojít k těžkým poraněním.

■ Používejte jen schválené pilové řetězy a vodicí lišty.

Tabulka ukazuje hodnoty pro různé druhy řetězu.

Typ řetězu Průměr pilníku Úhel hlavy zubu			Úhel podříz-nutí	Úhel sklonu hlavy (55°)	Hloubka
		Úhel otáčení nástroje	Úhel sklonu nástroje	Stranový úhel
91P053X 5/32" 30° 0° 80° 0,025"
91P057X 5/32" 30° 0° 80° 0,025"
Hloubka Pilník

8.11 Plán údržby

Následující práce smí provádět uživatel. Všechny další práce mohou být prováděny jen servisní dílnou.

Následující pokyny se vztahují k normálním podmínkám použití. Při zvláštních podmínkách, jako např. při mimořádně dlouhé, každodenní pracovní době, musí být intervaly údržby příslušně zkráceny.

Plán údržby

	Jeden-krát po 5 hod.	Před za-čátkem práce	Týdně	Kaž-dých 50 hod.	Každých 100 hod.	V pří-padě potře-by	Před/po se-zóně, ročně
Karburátor
Zkontrolovat volnoběh X
Vzduchový filtr
Vyčistit X
Vyměnit X
Zapalovací svíčka
Zkontrolovat vzdálenost elektrod, popř. nastavit				X			X
Vyměnit X X
Tlumič výfuku
Vizuální kontrola a kont-rola stavu		X
Palivová a olejová ná-drž
Vyčistit X X
Řetězová brzda
Kontrola funkce X
Čištění a mazání kloubo-vých míst			X			X
Mazání řetězu
Kontrola X X
Řetěz
Vizuální kontrola a kont-rola stavu, kontrola na-broušení		X
Nabroušení X X
Výměna, popř. i řetězo-vého kola a jeho ložiska						X
Vodici lišta
Vizuální kontrola a kont-rola stavu		X
Otočení vodicí lišty X
Promazání vratné hvězdy		X

Plán údržby

	Jeden-krát po 5 hod.	Před za-čátkem práce	Týdně Kaž-dých 50 hod.	Každých 100 hod.	V pří-padě potře-by	Před/po se-zóně, ročně
Vyčištění drážky řetězu/otvoru přivádění oleje		X
Vyčištění ochranného krytu z vnitřní strany		X
Všechny přístupné šrouby (kromě seřizovacích šroubů)
Dotažení X X X
Celý stroj
Vizuální kontrola a kontrola stavu		X
Vyčištění (vč. vstupu vzduchu, chladicích že-ber válce)		X X X

9 POMOC PŘI PORUCHÁCH

OPATRNĚ!

Nebezpečí zranění

Ostrohranné a pohybující se části strojů mohou vést k poranění.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice!

UPOZORNĚNÍ

V případě poruch, které nejsou v této tabulce uvedené nebo které nemůžete sami odstranit, se obraťte na náš zákaznický servis.

Porucha Příčina Odstranění
Motor nemůže být spuštěn nebo se ihned zase vypne.	Nesprávný postup Motor nastartujte podle popisu v tomto návodu k použití.
	Znečištěná zapalovací svíčka nebo nesprávná vzdálenost elektrod	Vyčistěte nebo vyměňte zapalovací svíčku.
	Zakrytý vzduchový filtr Vyčistěte nebo vyměňte vzduchový filtr
Vodicí lišta a pilový řetěz jsou při běhu horké. Tvorba kouře.	Pilový řetěz je příliš napnutý. Uvolněte napětí řetězu.
	Olejová nádrž je prázdná. Dolijte olej na pilový řetěz.
	Otvor pro výstup oleje anebo drážka vodicí lišty jsou znečištěné.	Vyčistěte otvor pro výstup oleje anebo drážku vodicí lišty.
Motor běží, ale pilový řetěz se nepohybuje.	Pilový řetěz je příliš napnutý. Uvolněte napětí řetězu.
	Chyba stroje Obrat’te se na servis AL-KO.

Porucha Příčina Odstranění

Místo pilin je vyhazován pouze dřevěný prach. Řetězová pila musí být tlačena skrze dřevo.

Pilový řetěz je tupý. Pilový řetěz nabruste nebo vyhledejte servis AL-KO.

Stroj nezvykle vibruje. Chyba stroje Obrat'te se na servis AL-KO.

10 PŘEPRAVA

VÝSTRAHA!

Nebezpečí života a nebezpečí nejtěž- ších zranění.

Běžící řetězová pila při přepravě může vést k nejtěžším zraněním a dokonce ke smrti.

• Retězovou pilu nikdy nenoste a nepřepravujte s běžícím pilovým řetězem.
  Přepravu provádějte podle shora uvedených opatření.

Přepravu provádějte podle následujících opatření:

1. Vypněte motor.
2. Nechte stroj vychladnout.

3. Odstraňte veškeré piliny z řezání nebo zbytky oleje.

4. Ochranný kryt přetáhněte přes vodicí lištu.

Řetězovou pilu noste jen za rukojeť. Při tom směřuje vodicí lišta dozadu.

Ve vozidlech: Zajistěte řetězovou pilu proti převrácení, poškození a výtoku provozních prostředků.

11 SKLADOVÁNÍ

Po každém použití stroj pořádně vyčistěte a, jsou-li k dispozici, umístěte všechny ochranné kryty. Přístroj uchovávejte na suchém, uzamykatelném místě a mimo dosah dětí.

Před přestávkami delšími než 30 dní proved'te následující práce:

1. Úplně vyprázdněte palivovou a olejovou nádrž.
2. Sejměte pilový řetěz a vodicí lištu, vyčistěte a postříkejte olejem na ochranu proti korozi.
3. Stroj důkladně vyčistěte a uschovejte v suché místnosti.

POZOR!

Nebezpečí poškození stroje

Zaschly/zalepený olej na pilový řetěz při dlouhém skladování poškozuje díly vedoucí olej.

Před delším skladováním olej na pilové řetězy odstraňte ze stroje.

12 LIKVIDACE

Před likvidací stroje musíte vyprázdnit palivovou nádrž a nádrž motorového oleje!
- Benzin a motorový olej nepatří do domácího odpadu nebo odtoků, ale odvážejí se k roztřídění, příp. k ekologické likvidaci!

Obal, stroj a příslušenství jsou vyrobeny z recyklovatelných materiálů a je nutné je likvidovat příslušným způsobem.

13 TECHNICKÉ ÚDAJE

Typ 6436 6442

Č. výrobku 127429 127430
Typ motoru 2taktní 2taktní
Objem motoru 35,2 cm ^3 41,9 cm ^3
Maximální výkon motoru v kW (dle ISO 7293)	1,45	1,7
Systém snadného startu	Ano / palivové čerpadlo	Ano / palivové čerpadlo
Otáčky na volnoběhTyp 6436 6442	3 000 ± 400 min ^-1	3 000 ± 400 min ^-1
Maximální otáčky 12 000 min	-1	12 000 min^-1
Palivo Bezolovnatý ben-	zin min. 90 ROZ	Bezolovnatý ben-zin min. 90 ROZ
Směšovací poměr 1:50 1:50
Objem palivové nádrže 270 cm	3	270 cm^3
Objem olejové nádrže 230 cm	3	230 cm^3
Vodicí lišta:
■ Typ Oregon	140SDEA041	Oregon160SDEA041
■ Délka/užitečná délka řezu 35/33 cm 40/37 cm
Řetězové kolo:
■ Počet zubů 6z/6T 6z/6T
■ Dělení 3/8" 3/8"
Pilový řetěz:
■ Typ Oregon	91P053X	Oregon91P057X
■ Dělení	9,525 mm (3/8")	9,525 mm (3/8")
■ Šířka vodicího článku	1,27 mm (0,05")	1,27 mm (0,05")
Maximální rychlost řetězu	≤22,86 m/s	≤22,86 m/s
Jištění řetězu	Ano / automaticky	Ano / automaticky
Hmotnost řetězové pily u prázdných nádrží:
■ Hmotnost s vodicí lištou a pilovým řetězem	5,38 kg	5,45 kg
■ Hmotnost bez vodicí lišty a pilového řetězu	4,75 kg	4,75 kg
Hladina akustického tlak LpA (dle ČSN EN ISO 22868)	101,1 dB(A)[K = 3,0 dB(A)]	101,5 dB(A)[K = 3,0 dB(A)]
Hladina akustického výkonu LwA (dle ČSN EN ISO 22868)	109,9 dB(A)[K = 3,0 dB(A)]	110,0 dB(A)[K = 3,0 dB(A)]
Ekvivalentní celková hodnota vibrací (dle ČSN EN ISO 22867):
Přední držadlo (K = 1,5 m/s^2 )	6,57 m/s^2	6,47 m/s^2
Zadní držadlo (K = 1,5 m/s^2 )	6,88 m/s^2	6,96 m/s^2

14 ZÁKAZNICKÝ SERVIS/SERVIS

Máte-li nějaké dotazy k záruce, opravě nebo náhradním dílům, obrat'te se prosím na nejbližší

servis AL-KO. Najdete je na internetu pod následující adresou:

Případné vady na materiálu či výrobní závady na výrobku odstraníme během zákonné lhůty pro reklamaci nedostatků, a to dle našeho uvážení bud opravou, nebo dodáním náhradního výrobku. Lhůta pro reklamaci nedostatků se řídí právními ustanoveními země, ve které byl výrobek zakoupen.

Naše záruka platí jen v následujících připadech:

■ Dodržujte tento návod k obsluze
Rádné zacházení
■ Použití originálních náhradních dílů

Záruka zaniká v následujících případech:

■ Svévolné pokusy o opravu
Svévolné technické změny
■ Používání v rozporu s určeným účelem

Ze záruky jsou vyloučeny:

Škody na laku, které jsou způsobeny normálním opotřebením.
■ Opotřebované díly, které jsou na kartě náhradních dílů xxxxxxx (x) označeny rámečkem.
■ Spalovací motory (zde platí zvláštní záruční ustanovení příslušného výrobce motoru)

Záruční doba začíná dnem nákupu prvním koncovým uživatelem. Rozhodující je datum na nákupním dokladu. S tímto záručním listem a originálem nákupního dokladu se obraťte na svého prodejce nebo nejbližší autorizovaný servis pro zákazníky. Zákonné nároky kupujícího na reklamaci nedostatků vůči prodávajícímu zůstávají tímto prohlášením nedotčeny.

16 PŘEKLAD ORIGINÁLNÍHO PROHLÁŠENÍ O SHODĚ ES

Tímto prohlašujeme, že tento výrobek v provedení, které uvádíme na trh, odpovídá požadavkům harmonizovaných směrnic EU, bezpečnostních standardů EU a pro produktově specifickým standardům.

Výrobek

Retězová pila

Výrobní číslo

G4011022

Výrobce

Osoba zplnomocněná za doku- mentaci

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Typ

6436

6442

Směrnice EU

2006/42/ES

2014/30/EU

2000/14/ES

Harmonizované normy

DIN EN ISO 11681-1:2011

DIN EN ISO 14982:2009

Hladina akustického výkonu

EN ISO 3744

Posouzení shody

2000/14/ES – příloha V

změřená / zaručená

6436: 109,9 / 113 dB(A)

6442: 110,0 / 113 dB(A)

Homologace prototypu dle

2006/42/ES príloha IX

BM 18SHW0351-01

Jmenované místo

3 Bezpečnostné pokyny.... 270

Ret'azová píla je dimenzovaná výlučne na použitie v záhradnej oblasti. V tejto oblasti je ret'azová píla použitel'ná pre práce pri pílení dreva, napr.:

■ Ret'azovú pílu používajte iba na l'ah-ké práce pri pílení drevá.
Pred pílením drevo skontrolujte, či neobsahuje cudzie predmety, napr. klince a skrutky, kovové diely.

Ochranný kryt vodiacej lišty

Bezpečnostné blokovacie tlačidlo

Aktivácia motorového spínača: spínač nastavte na „O“, motor sa okamžite vypne.

Aktivácia gombíka vzduchovej klapky: Ak gombík vytiahnete, vzduchová klapka sa zatvorí, ak gombík zatlačíte, vzduchová klapka sa otvorí.

3 Benzínová ret'azová píla

4 Ochranný kryt vodiacej lišty

5 Pilník

6 Skrutkovač

7 Kombinovaný klúč

8 Návod na použitie

2.7 Prehl'ad výrobku (01)

5 Kryt vzduchového filtra

3.1 Bezpečnostné upozornenia pre ret'azové pily

3.3.3 Práce s ret'azovou pílou

VAROVANIE!

Nebezpečenstvo vážnych zranení.

pevné pracovné rukavice
bezpečnostná obuv s drsnou podrážkou, ocelovou špicou a ochrannou vložkou proti prerezaniu.

3.3.7 Bezpečnost' osôb, zvierat a vecných hodnôt

Ohrozenie života a nebezpečenstvo vážnych zranení.

Ohrozenie života a nebezpečenstvo naj- vážnejších zranení pri zapnutom motore.

Použitie samotného benzínu poškodzuje motor a má za následok prepadnutie zá- ruky.

Zmiešavací pomer Benzín Olej

50:1 (50 jednotiek paliva a 1 jednotiek oleja)

5 litrov 100 ml

1. Do schváleného kanistra dajte cca polovicu uvedeného množstva benzínu.

2. Prilejte všetok olej tak, ako je to uvedené v tabuľke.

3. Prilejte zvyšok benzínu.
4. Nádobu uzavrite a poriadne premiešajte.

1. Vypnite motor a na pílovú ret'az nasad'te ochranný kryt.
2. Uzáver nádrže (07/1) a okolitú oblast' očistite, aby sa do nádrže nedostala špina.
3. Uzáver nádrže (07/1) odkrúťte opatrne, lebo vo vnútri sa mohol vytvorit tlak.
4. Palivo nalievajte použitím lievika.
5. Nasad'te uzáver nádrže a dotiahnite ho.
6. Z podlahy a z prístroja odstráňte vyliate pali- vo.
7. Prístroj naštartujte až vtedy, ked' sa vyparili výpary paliva.

Ohrozenie života a nebezpečenstvo vážnych zranení.

Ohrozenie života a nebezpečenstvo naj- vážnejších zranení pri zapnutom motore.

1. Povol'te šest'hranné matice (06/2) ochrany re-t'azového kolesa (06/1) pomocou pribaleného kombinovaného klúča.
2. Nastavovaciu skrutku (06/3) napínača ret'aze otáčajte dovtedy, kým pílová ret'az nebude správne napnutá.
3. Dotiahnite šest'hranné matice (06/2).

5.5 Kontrola brzdy ret'aze (09)

VAROVANIE!

Ohrozenie života a nebezpečenstvo najvážnejších zranení v dôsledku chybnej brzdy ret'aze

Lanko nevyťahujte úplne a nenechávajte ho dotknút sa okraja otvoru vedenia lanka a pri pustení držadla zabráňte tomu, aby sa lanko nekontrolovane stiahlo spät.

POZOR!

1. Pustite bezpečnostné blokovacie tlačidlo (12/1) a následne plynovú páku (12/2).

2. Motor nechajte niekol'ko sekúnd bežat' naprázdno.

3. Kolískový spínač (12/3) prepnite do polohy „0“ (12/a).

6.2 Po ukončení prác

VAROVANIE!

Nebezpečenstvo ohrozenia života v dôsledku spätného rázu (kickback)!

7.1 Použitie ozubeného dorazu (13)

■ asymetrický rast, poškodenie stromu

1. Ak strom zostane stát, kontrolovane ho uvedte do pádu vrazením klinov.
2. Po ukončení pílenia okamžite odložte ochranu sluchu a dávajte pozor na signály alebo varovné volania.

Pred vypnutím ret'azovej píly po ukončení rezu počkajte, kým sa pílová ret'az nezastaví.
■ Motor ret'azovej pily vypnite vždy predtým, než sa budete presúvať k inému stromu.

Celá dížka kmeňa stromu leží rovnomerne:

Ohrozenie života a nebezpečenstvo vážnych zranení.

Ohrozenie života a nebezpečenstvo naj- vážnejších zranení pri zapnutom motore.

V priebehu údržbárskych, ošetrovacích a čistiacich prác vždy noste ochranné rukavice!

8.2 Čistenie vzduchového filtra (21)

POZOR!

Demontáž vzduchového filtra

1. Vypnite motor a nechajte ho vychladnút.
2. Odmontujte kryt vzduchového filtra (pozri Kapitola 8.1 "Demontáž/montáž krytu vzduchového filtra (20)", strana 282).
3. Povol'te krídlovú maticu (21/1).
4. Vzduchový filter (21/2) vytiahnite smerom ho-re (21/a).
5. Nasávací otvor (21/3) upchajte čistou handrou. Tým zabránite vniknutiu nečistôt do priestoru karburátora.
6. Rozoberte dve časti vzduchového filtra (21/4).

Montáž vzduchového filtra

1. Opät spojte dve časti vzduchového filtra (21/4).

2. Vzduchový filter (21/2) nasadte (21/b) na nasávací otvor (21/3).

3. Vzduchový filter upevnite krídlovou maticou (21/1).

Vodiaca lišta by sa mala pravidelne otáčat', aby sa zabránilo asymetrickému opotrebeniu.

Nebezpečenstvo ohrozenia života v dôsledku spätného rázu (kickback)!

Nesprávne nabrúsená pílová reťaz zvyšuje nebezpečenstvo spätného rázu a tým nebezpečenstvo smrtelných zranení.

Ohrozenie života a nebezpečenstvo vážnych zranení.

Ohrozenie života a nebezpečenstvo naj- vážnejších zranení pri zapnutom motore.

Motor sa vždy zastaví, ked' sa nepridá plyn:

8.10 Tabul'ka údržby ret'aze

VAROVANIE!

Nebezpečenstvo vážnych zranení.

■ Používajte iba schválené reťaze píly a vodiace lišty.

V priebehu údržbárskych, ošetrovacích a čistiacich prác vždy noste ochranné rukavice!

UPOZORNENIE

Ohrozenie života a nebezpečenstvo vážnych zranení.

1. Palivovú nádrž a nádrž motorového oleja úplne vyprázdnite.
2. Ret'az píly a vodiacu lištu zložte, vyčist'te a nastriekajte olejom proti korózii.
3. Prístroj dôkladne vyčistite a skladujte na su- chom mieste.

POZOR!
