KÄYTTÖOHJE Solo 6436 AL-KO

2.5 Symbole am Gerät

Symbol Bedeutung

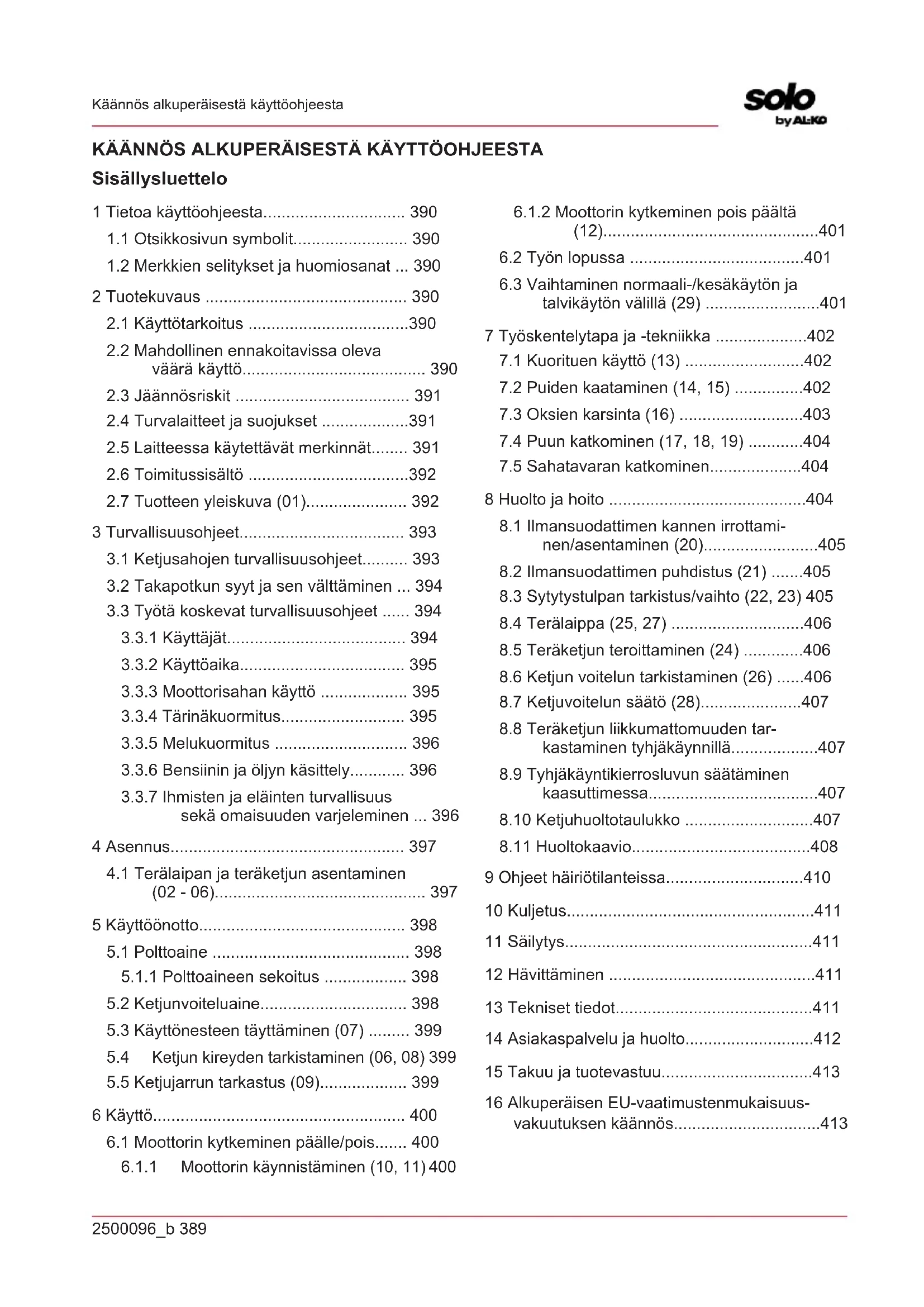

1 Tietoa käyttöohjeesta.... 390

1.1 Otsikkosivun symbolit.... 390

1.2 Merkkien selitykset ja huomiosanat ... 390

2 Tuotekuvaus 390

2.1 Käyttötarkoitus ....390

2.2 Mahdollinen ennakoitavissa oleva vääärä käyttö.... 390

2.3 Jäännösriskit 391

2.4 Turvalaitteet ja suojukset ....391

2.5 Laitteessa käytettävät merkinnät...... 391

2.6 Toimitussisältö ....392

2.7 Tuotteen yleiskuva (01).... 392

3 Turvallisuusohjeet.... 393

3.1 Ketjusahojen turvallisuusohjeet...... 393

3.2 Takapotkun syyt ja sen välttäminen ... 394

3.3 Työtä koskevat turvallisuusohjeet ..... 394

3.3.1 Käyttäjät.... 394

3.3.2 Käyttöaika.... 395

3.3.3 Moottorisahan käyttö 395

3.3.4 Tärinäkuormitus.... 395

3.3.5 Melukuormitus 396

3.3.6 Bensiinin ja öljyn käsittely.... 396

3.3.7 Ihmisten ja eläinten turvallisuus sekä omaisuuden varjeleminen ... 396

4 Asennus.... 397

4.1 Terälaipan ja teräketjun asentaminen (02 - 06).... 397

5 Käyttöönotto.... 398

5.1 Polttoaine 398

5.1.1 Polttoaineen sekoitus .... 398

5.2 Ketjunvoiteluaine.... 398

5.3 Käyttönesteen täyttäminen (07) ...... 399

5.4 Ketjun kireyden tarkistaminen (06, 08) 399

5.5 Ketjujarrun tarkastus (09).... 399

6 Käyttö.... 400

6.1 Moottorin kytkeminen päälle/pois..... 400

6.1.1 Moottorin käynnistäminen (10, 11) 400

6.1.2 Moottorin kytkeminen pois päältä (12)....401

6.2 Työn lopussa ....401

6.3 Vaihtaminen normaali-/kesäkäytön ja talvikäytön välillä (29) 401

7 Työskentelytapa ja -tekniikka ....402

7.1 Kuorituen käyttö (13) 402

7.2 Puiden kaataminen (14, 15) .....402

7.3 Oksien karsinta (16) 403

7.4 Puun katkominen (17, 18, 19) .....404

7.5 Sahatavaran katkominen....404

8 Huolto ja hoito ....404

8.1 Ilmansuodattimen kannen irrottami- nen/asentaminen (20)......405

8.2 Ilmansuodattimen puhdistus (21) .....405

8.3 Sytytystulpan tarkistus/vaihto (22, 23) 405

8.4 Terälaippa (25, 27) ......406

8.5 Teräketjun teroittaminen (24) .....406

8.6 Ketjun voitelun tarkistaminen (26) .....406

8.7 Ketjuvoitelun säätö (28)....407

8.8 Teräketjun liikkumattomuuden tar-kastaminen tyhjäkäynnillä....407

8.9 Tyhjäkäyntikierrosluvun säätäminen kaasuttimessa....407

8.10 Ketjuhuoltotaulukko 407

8.11 Huoltokaavio....408

9 Ohjeet häiriötilanteissa....410

10 Kuljetus....411

11 Säilytys....411

12 Hävittäminen 411

13 Tekniset tiedot....411

14 Asiakaspalvelu ja huolto....412

15 Takuu ja tuotevastuu....413

16 Alkuperäisen EU-vaatimustenmukaisuus- vakuutuksen käännös....413

1 TIETOA KÄYTTÖOHJEESTA

Saksankielinen versio on alkuperäinen käyttöohje. Kaikki muut kieliversiot ovat alkuperäisen käyttöohjeen käännöksiä.
Säilytä käyttöohje aina siten, että voit tarvittaessa tarkistaa siitä tarvitsemasi laitetta koskevat tiedot.
■ Luovuta käyttöohje aina laitteen mukana.
■ Lue käyttöohjeeseen sisältyvät turvallisuusohjeet ja varoitukset ja noudata niitä.

1.1 Otsikkosivun symbolit

Symboli Merkitys

Lue tämä käyttöohje ehdottomasti huolellisesti läpi ennen käyttöönottoa. Käyttöohjeen lukeminen on laitteen turvallisen ja häiriöttömän käytön edellytys.

Käyttöohje

Älä käytä bensiinillä toimivaa laitetta avotulen tai lämmönlähteiden läheisyydessä.

1.2 Merkkien selitykset ja huomiosanat

VAARA!

Tarkoittaa välittömän vaaran aiheuttavaa tilannetta, joka aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä.

VAROITUS!

Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä.

VARO!

Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa lievän tai keskivaikean loukkaantumisen, jos sitä ei vältetä.

HUOMAUTUS!

Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia vahinkoja, jos sitä ei vältetä.

HUOMAUTUS

Lisätietoja laitteesta ja sen käytöstä.

2 TUOTEKUVAUS

Tässä käyttöohjeessa kuvataan käsikäyttöinen, bensiinillä toimiva moottorisaha.

2.1 Käyttötarkoitus

Moottorisaha on tarkoitettu ainoastaan puutarhakäyttöön. Tässä käyttökohteessa sillä saa suorittaa puunsahaustöitä, esimerkiksi seuraavia tehtäviä:

■ Puunrunkojen sahaaminen
Nelisärmäisen puutavaran sahaaminen
■ Oksien leikkaaminen sahan leikkauspituuden mukaan

Moottorisahalla saa sahata ainoastaan puuta ulkona. Moottorisahan käyttö edellyttää riittävien henkilökohtaisten suojavarusteiden käyttämistä. Muunlainen käyttö kuten ammatillinen pystyssä seisovien, kaatamattomien puiden minkäänlainen sahaaminen tai leikkaaminen on kielletty. Virheellisestä käytöstä aiheutuvat vauriot ja vammat ovat käyttäjän vastuulla. Tässä moottorisahassa saa käyttää vain käyttöohjeessa määritettyjä teräketjuja ja terälaippoja. Mikään muu kuin tässä kuvattu käyttö ei ole käyttötarkoituksenmukaista käyttöä.

Moottorisahaa ei saa käyttää ammattikäytössä.

VARO!

Käyttötarkoituksen vastaisen käytön aiheuttama loukkaantumisvaara!

Jos moottorisahalla sahataan puuta, jos- sa on vierasesineitä, tai sahataan jotain muuta materiaalia kuin puuta, seurauksena voi olla loukkaantumisia.

Käytä moottorisahaa vain kevyisiin puunsauhaustehtäviin.
Tarkista ennen sahaamisen aloittamista, että sahattavassa puussa ei ole nauloja, ruuveja tai muita vierasesineitä.

2.2 Mahdollinen ennakoitavissa oleva väärä käyttö

• Älä sahaa oksia, jotka ovat suoraan tai terävässä kulmassa itsesi tai muiden henkilöiden yläpuolella.
• Älä käytä vanhaa/käytettyä öljyä.

- Älä käytä laitetta räjähdysvaarallisessa ympäristössä.

2.3 Jäännösriskit

Käyttötarkoituksenmukaisesti käytettynäkin laitteen käyttöön liittyy aina jäännösriskejä, joita ei voida kokonaan sulkea pois. Seuraavia vaaroja ei voida sulkea pois laitteen tyypin ja rakenteen avulla.

Kosketus ketjun esillä oleviin hampaisiin (viil- tovammojen vaara).
Pääsy pyörivään ketjuun (viiltovammojen vaara).
Terän äkilliset ja ennakoimattomat liikkeet (viiltovammojen vaara).
■ Ketjun osien irtoaminen (viiltovammojen vaara / loukkaantumisvaara).
■ Puukappaleen osien irtoaminen.
■ Puukappaleesta irtoavien osien tai hiukkasten hengittäminen.
■ Bensiinimoottorin päästöt.
■ Polttoaineen (bensiinin/öljyn) joutuminen iholle.
■ Kuulon vaurioituminen työskenneltäessä, jos kuulonsuojaimia ei käytetä.

2.4 Turvalaitteet ja suojukset

VAROITUS!

Turvalaitteiden ja suojusten peuka- loinnin aiheuttama vakavien vammo- jen vaara

Turvalaitteiden ja suojusten peukalointi voi aiheuttaa vakavia vammoja moottorisahaa käytettäessä.

• Älä koskaan poista turvalaitteita ja suojuksia toiminnasta!
  Moottorisahaa saa käyttää vain, kun kaikki turvalaitteet ja suojukset toimivat oikein.

Terälaipan suojus

Suojus on laitettava paikalleen terälaipan ja ketjun päälle ennen kuljetusta henkilö- ja omaisuusvaurioiden välttämiseksi.

Ketjujarru

Ketjujarru aktivoidaan takapotkun yhteydessä kä- sisuojuksesta, ja se pysäyttää pyörivän teräketjun välittömästi.

Turvalukituspainike

Kaasukahvaa voidaan painaa vasta sen jälkeen, kun turvalukituspainiketta on painettu.

2.5 Laitteessa käytettävät merkinnät

Symboli Merkitys
	Käsittele erityisen varovasti!
	Takapotkun vaara!
	Älä käytä moottorisahaa yhdellä kä-dellä!
	Käytä suojakypärää, kuulonsuojai-mia ja silmäsuojusta!
	Käytä suojakäsineitä!
	Käytä tukevia kenkiä!
	Lue käyttöohje ennen käyttöönot-toa!
	Käytä moottorisahaa aina kaksin käsin!
	Bensiini-/öljyseossäiliö
	Rikastinpumppu
	Aurinko: Normaali-/kesäkäyttö

Symboli Merkitys

Lumihiutale: Talvikäyttö

Turvallista käyttöä ja huoltoa varten symbolit on meistetty koneeseen. Noudata aina tätä ohjetta.

Symboli Merkitys

	Polttoaineseoksen täyttöaukkoSijainti: lähellä polttoainesäiliön korkkia
	Teräketjuöljyn täyttöaukkoSijainti: lähellä öljysäiliön korkkia
	Moottorikytkimen käyttö: paina kyt-kin asentoon "O", niin moottori sam-muu välittömästi.Sijainti: takakahvan vasemmalla puolella
	Rikastimen nupin käyttö: kun nuppi vedetään ulos, ilmaläppä sulkeutuu, ja kun nuppi painetaan sisään, ilma-läppä avautuu.Sijainti: Ilmansuodattimen kansi
	Öljypumpun säätö: lisää teräketjuöl-jyn virtausta kiertämällä ruuvia ruu-vimeisselillä kohti MAX-merkkiä ja vähennä öljyn virtausta kiertämällä ruuvia kohti MIN-merkkiä.Sijainti: Moottorin alapuolella
	H-merkin alla olevasta ruuvista sää-detään seosta suurella kierrosluvul-la.Sijainti: ylhäällä takakahvan va-semmalla puolella
	L-merkin alla olevasta ruuvista sää-detään seosta alhaisella kierroslu-vulla.Sijainti: ylhäällä takakahvan va-semmalla puolella
	T-merkin alla olevasta ruuvista sää-detään tyhjäkäyntikierroslukua.Sijainti: ylhäällä takakahvan va-semmalla puolella

Symboli Merkitys

	Osoittaa ketjujarrun vapautuksen (valkoinen nuoli) ja aktivoinnin (musta nuoli) suunnan.Sijainti: terälaipan etupuoli
	Osoittaa teräketjun asennuksen suunnan.Sijainti: terälaipan etupuoli
	Äänen tehotaso: 113 dB(A)

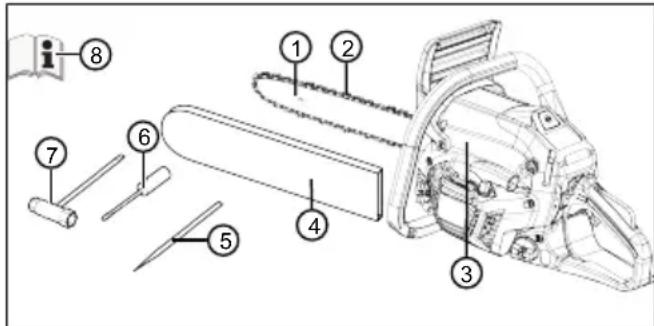

2.6 Toimitussisältö

Kun olet purkanut laitteen pakkauksesta, tarkista, onko kaikki osat toimitettu.

1 Terälaippa

2 Teräketju

3 Bensiinikäyttöinen moottorisaha

4 Terälaipan suojus

5 Viila

6 Ruuvimeisseli

7 Monitoimiavain

8 Käyttöohje

2.7 Tuotteen yleiskuva (01)

Nro Osa

1 Terälaippa

2 Teräketju

3 Etukäsisuojus

4 Etukahva

5 Ilmansuodattimen kansi

Nro Osa

6 Ilmansuodattimen kannen turvakiinnit-timet

7 Kaasukahva

8 Turvalukituspainike

9 Takakahva

10 Keinupainike moottorin sammuttami-seen, automaattisesti palautuva

11 Polttoainesäiliö

12 Rikastimen nuppi (kylmäkäynnistystä varten)

13 Käynnistyskahva

14 Öljysäiliö

15 Terälaipan suojus

16 Oksatuki

17 Terälaipan kiinnitysmutterit

18 Ketjunkiristimen säätöruuvi

19 Terälaipan kiinnitys

20 Rikastinpumppu

21 Käyttöohje

3 TURVALLISUUSOHJEET

Tarkista laitteen mahdolliset vauriot ja käyttö- turvallisuus aina ennen käyttöä sekä laitteen pudottua ja muiden epätavallisten tapahtu- mien, kuten siihen kohdistuneiden iskujen tai törmäysten, jälkeen.
Tarkista polttoainejärjestelmän tiiviys ja turvalaitteiden toimivuus. Jos laitteen käyttö ei ole turvallista, älä missään tapauksessa käytä sitä. Kysy tarvittaessa neuvoa jälleenmyyjältä.
Käytä laitetta käyttäessäsi kuulonsuojaimia, varsinkin jos päivittäinen käyttöaika ylittää 2,5 tuntia. Laitteen käyttö synnyttää voimakasta melua, joka voi vaurioittaa käyttäjän kuuloa.
Käytä tärinäsuojakäsineitä ja estä valkosormisuutta pitämällä säännöllisesti taukoja. Laitteen pitkäkestoinen käyttö voi aiheuttaa tärinästä johtuvia käsien verenkiertohäiriöitä. Tarkkaa turvallista käyttöaikaa ei voida määrittää, sillä siihen vaikuttavat monet eri tekijät. Käyttäessäsi laitetta pitkään tarkkaile käsiäsi ja sormiasi. Hakeudu lääkäriin, jos niissä il-

menee esimerkiksi sellaisia oireita kuin tunnon menetys, kipu, kutina, voimien heikkeneminen, ihomuutokset tai ihon värimuutokset.

Älä koskaan käytä moottoria suljetussa tilassa. Sammuta moottori, jos voit pahoin tai sinua pyörryttää tai heikottaa laitetta käyttäessäsi. Hakeudu välittömästi lääkäriin. Laitteen moottorin käydessä syntyy myrkyllisiä pakokaasuja. Kaasut voivat olla hajuttomia ja näkymättömiä.
- Älä käytä laitetta avotulen tai lämmönlähteiden läheisyydessä. Bensiini- ja voiteluöljyhöyryt ovat erittäin helposti syttyviä.
Käytä pölyltä suojaavaa hengityksensuojainta, jos laitetta käytettäessä syntyy sahanpurua, höyryä tai savua. Ne voivat vaarantaa terveyden.

3.1 Ketjusahojen turvallisuusohjeet

Pidä sahan ollessa käynnissä kaikki ruumiinosat kaukana teräketjusta. Varmista ennen sahan käynnistämistä, ettei mikään kosketa teräketjua. Moottorisahaa käytettäessä hetkellinenkin tarkkaavaisuuden menetys voi aiheuttaa teräketjun tarttumisen vaatteisiin tai ruumiinosiin.
Pidä moottorisahaa aina niin, että tartut oikealla kädellä takakahvasta ja vasemmalla kädellä etukahvasta. Moottorisahan pitäminen päinvastaisessa työasennossa lisää loukkaantumisvaaraa, ja se on kiellettyä.
Käytä suojalaseja ja kuulonsuojaimia. Muiden henkilösuojainten käyttöä pään, käsien, säärien ja jalkaterien suojaamiseksi suositellaan. Sopiva suojavaatetus vähentää sinkoavien sahanpurujen ja teräketjun tahattoman kosketuksen aiheuttamaa loukkaantumisvaaraa.
- Älä käytä moottorisahaa puussa. Moottorisahan käyttäminen puussa aiheuttaa loukkaantumisvaaran.
Varmista aina tukeva asento ja käytä moottorisahaa vain seistessäsi kiinteällä, tukevalla ja tasaisella alustalla. Liukas alusta tai epävakaa seisomapinta esimerkiksi tikkailia voi aiheuttaa tasapainon menetyksen tai moottorisahan hallinnan menetyksen.
Oleta aina jännityksessä olevaa oksaa sa-hatessasi, että se ponnahtaa takaisin. Kun puukuitujen jännitys purkautuu, jännittynyt oksa voi osua sahan käyttäjään tai moottori-saha voi riistäytyä hallinnasta.

• Ole erityisen varovainen sahatessasi aluskasvillisuutta ja nuoria puita. Ohut puuaines voi tarttua moottorisahaan ja iskeytyä sinua päin tai horjuttaa tasapainoasi.
  Kanna moottorisahaa vain sen ollessa pois päältä aina etukahvasta ja siten, että teräketju osoittaa poispäin itsestäsi. Kuljetuksen tai säilytyksen ajaksi moottisahan suojus on aina vedettävä paikoilleen. Moottorisahan huolellinen käsittely vähentää pyörivän teräketjun tahattoman kosketuksen vaaraa.
  Noudata voitelua, ketjun kirstämistä ja lisävarusteiden vaihtoa koskevia ohjeita. Ammattitaidottomasti kiristetty tai öljytty ketju voi katketa tai lisätä takapotkun vaaraa.
  Pidä kahvat kuivina, puhtaina sekä öljyttöminä ja rasvattomina. Rasvaiset, öljyiset kahvat ovat liukkaita ja johtavat hallinnan menetykseen.
  Sahaa vain puuta. Älä käytä moottorisahaa töihin, joihin sitä ei ole tarkoitettu. Esimerkki: Älä sahaa moottorisahalla muovia, tiiliä tai muita rakennusmateriaaleja kuin puuta. Moottorisahan käyttötarkoituksen vastainen käyttö voi aiheuttaa vaaratilanteita.

3.2 Takapotkun syyt ja sen välttäminen

Takapotku voi syntyä, kun terälaipan kärki koskettaa jotain esinettä tai kun puu taipuu ja teräketju juuttuu sahausloveen.

Terälaipan kärjen kosketus voi joskus aiheuttaa odottamattoman taaksepäin suuntautuvan liikkeen, jossa terälaippa sinkoaa ylöspäin käyttäjän suuntaan.

Teräketjun juuttuminen terälaipan yläreunaan voi nykäistä kiskon voimakkaasti käyttäjän suuntaan. Nämä liikkeet voivat aiheuttaa sahan hallinnan menettämisen sekä vakaviakin vammoja käyttäjälle. Älä koskaan luota ainoastaan moottorisahaan asennettuihin turvalaitteisiin. Moottorisahan käyttäjänä sinun on suoritettava erityistoimenpiteitä, jotta pystyt työskentelemään ilman tapaturmia ja loukkaantumisia.

Takapotku on seurausta työkalun väärästä tai virheellisestä käytöstä. Se voidaan estää soveltuvilla varotoimenpiteillä, kuten seuraavassa on kuvattu:

Pidä sahasta kiinni molemmin käsin siten, että peukalo ja sormet puristuvat moottorisahan kahvan ympärille. Aseta kehosi ja käsivartesi sellaiseen asentoon, että pys-

tyt vastustamaan takapotkun voimaa.

Asianmukaisesti toimimalla käyttäjä voi hallita takapotkujen voiman. Älä koskaan irrota otettasi moottorisahasta.

Vältä epänormaalia ruumiinasentoa, äläkä sahaa hartiatason yläpuolelta. Näin vältetään tahaton laipan kärjen kosketus ja parannetaan moottorisahan hallintamahdollisuuksia odottamattomissa tilanteissa.
Käytä aina valmistajan määräämiä varalaippoja ja teräketjuja. Vääränlaisten varalaippojen ja teräketjujen voi johtaa ketjun katkeamiseen tai takapotkuun.
Noudata teräketjun teroitusta ja huoltoa koskevia valmistajan ohjeita. Liian alas säädetyt syvyysrajoittimet lisäävät takapotku- jen vaaraa.

3.3 Työtä koskevat turvallisuusohjeet

Noudata kansallisia turvallisuusmääräyksiä, esim. ammattiliittojen tai työturvallisuusviranomaisten antamia määräyksiä.
Työskentele vain riittävässä päivänvalossa tai keinovalaistuksessa.
Työskentelyalueella ei saa olla mitään esineitä (esim. sahatavaran kappaleita) – kompastumisvaara.
Käyttäjä on vastuussa muille henkilöille ja heidän omaisuudelleen aiheuttamistaan vahingoista.

3.3.1 Käyttäjät

Laitetta eivät saa käyttää alle 16-vuotiaat nuoret tai henkilöt, jotka eivät ole lukeneet käyttöohjetta.
Jos käytät moottorisahaa ensimmäistä kertaa: Pyydä laitteen myyjää tai muuta asian-tuntijaa opettamaan, miten moottorisahaa kä-sitellään, tai käy moottorisahan käyttöön opastava kurssi.
Moottorisahaa käyttävän henkilön on oltava levännyt, terve ja toimintakykyinen. Jos käyttäjä ei terveydellisistä syistä saa rasittaa itseään, on kysyttävä lääkäriltä, voiko hän käyttää moottorisahaa.
Suojaa itsesi värähtelystä aiheutuvalta rasitukselta sopivilla toimenpiteillä. Todellinen värähtely riippuu siitä, miten työkalua käytetään, eli todelliset arvot voivat poiketa teknisissä tiedoissa ilmoitetuista arvoista. Huomioi työskentelyn kaikki vaiheet eli myös ajankohdat, joina työkalu toimii ilman kuormitusta tai sen virta on katkaistu. Asianmukai-

siin toimenpiteisiin kuuluvat esimerkiksi työkalun ja työkaluosien säännöllinen huolto ja hoito, käsien pitäminen lämpiminä, säännölliiset tauot työskentelyssä ja työskentelyn eri vaiheiden huolellinen suunnittelu.

Selvitä enimmäiskäyttöaika ja tarvittavat tauot tärinäarvon perusteella.

3.3.2 Käyttöaika

Noudata moottorisahojen käyttöaikoja koskevia kansallisia määräyksiä. Kansalliset tai paikalliset säädökset voivat rajoittaa moottorisahojen käyttöaikoja.

3.3.3 Moottorisahan käyttö

VAROITUS!

Vakavien vammojen vaara.

Jos käytetään puutteellisesti asennettua moottorisahaa, seurauksena voi olla vakavia vammoja.

Käytä moottorisahaa vasta, kun sen asennus on suoritettu loppuun.
Tarkista moottorisaha aina ennen käyttöä silmämääräisesti osien puuttumisen sekä vaurioitumisen tai kulumisen varalta. Turvalaitteiden ja suojusten on oltava moitteettomassa kunnossa.

• Älä koskaan työskentele yksin.
  Varmista, että sidetarpeita on aina saatavilla tapaturman varalta.
  Vältä kosketusta maassa tai johtavasti maahan yhteydessä oleviin metalliesineisiin.
  Käytettäviä henkilönsuojaimia ovat:

kypärä
kuulonsuojaimet (esim. kupusuojaimet), erityisesti päivittäisen työajan ylittäessä 2,5 tuntia
■ suojalasit tai kypärän visiiri
viiltosuojahousut
pitävät työkäsineet
turvajalkineet, joissa on pitävä pohja, teräskärki ja viiltosuoja.

• Älä käytä moottorisahaa hartialinjan yläpuo- lella, sillä silloin sen käsittely ei voi olla turval- lista.
  Siirtyessäsi paikasta toiseen sammuta moottori ja pistä ketjusuoja paikalleen.
  Kun moottorisahaa ei käytetä, sammuta ben- siinimoottori ja aseta ketjusuoja paikalleen.

Varmista, että moottorisaha on kytketty pois päältä laittaessasi sen säilytyspaikkaan.
- Älä käytä moottorisahaa puun vipuamiseen tai siirtämiseen.
Vain ammattilaiset saavat sahata puunrunko- ja, jotka ovat terälaipan pituutta paksumpia.
Käytä sahaamiseen ainoastaan pyörivää teräketjua, älä koskaan käynnistä moottorisahaa teräketjun vastatessa sahattavaan tava-raan.
- Älä päästä teräketjuöljyä maahan.
- Älä käytä sahaa sateessa, lumisateessa tai myrskyssä.
- Älä koskaan poista turvalaitteita ja suojuksia käytöstä.

3.3.4 Tärinäkuormitus

VAROITUS!

Tärinän aiheuttama vaara

Laitetta käytettäessä esiintyvä todellinen tärinätaso voi poiketa valmistajan ilmoittamasta arvosta. Ota huomioon seuraavat tärinään vaikuttavat seikat ennen laitteen käyttöä ja laitetta käytettäessä:

Käytetäänkö laitetta sen käyttötarkoituksen mukaisesti?
■ Leikataanko tai työstetäänkö kasviainesta oikein?
■ Onko laite asianmukaisessa käyttökunnossa?
- Onko terä teroitettu kunnolla ja onko laitteessa paikallaan oikeanlainen terä?
Ovatko kahvat ja mahdolliset täri- nänvaimennuskahvat (lisävaruste) paikallaan, ja onko ne liitetty laittee- seen pitävästi?

Käytä laitetta ainoastaan kunkin työtehtävän vaatimalla polttomoottorin kierrosluvulla. Vältä enimmäiskierrosluvun käyttöä melun ja tärinän vähentämiseksi.
Epäasianmukainen käyttö ja huolto voivat lisätä laitteen synnyttämään melua ja tärinää. Ne aiheuttavat haittaa terveydelle. Kytke laite tällöin välittömästi pois päältä ja korjauta se valtuutetussa huoltokorjaamossa.
Tärinän aiheuttama kuormitus määräytyy suoritettavan työn ja laitteen käyttötavan mukaan. Arvioi sopiva käyttötapa ja pidä tarvittavat tauot. Tämä vähentää työn aikana synty-

vää tärinäkuormituksen kokonaismäärää huomattavasti.

Laitteen pitkäaikainen käyttö altistaa käyttäjän tärinälle ja voi aiheuttaa verenkiertohäiriöitä (valkosormisuutta). Riskin pienentämiseksi käytä käsineitä ja pidä kätesi lämpiminä. Jos valkosormisuuden oireita esiintyy, hakeudu välittömästi lääkärin hoitoon. Oireita ovat mm. tunnottomuus, herkkyyden häviäminen, pistely, kutina, särky, voimien väheneminen sekä ihon värin tai kunnon muuttuminen. Tavallisesti oireet ilmenevät sormissa, kämmenissä tai pulssissa. Mitä matalampi lämpötila (alle n. 10 °C), sitä suurempi vaara.
Pidä työpäivien aikana riittävän pitkiä taukoja, jotta ehdit toipua melun ja tärinän vaikutuksista. Suunnittele työt niin, että voimakkaasti tärisevien laitteiden käyttö jakautuu useille päiville.
Jos laitetta käyttäessäsi havaitset käsissäsi epämiellyttäviä tuntemuksia tai värimuutoksia, keskeytä työskentely välittömästi. Pidä riittävästi taukoja. Jos taukoja ei ole tarpeeksi, seurauksena voi olla kämmenien ja käsisvarsien tärinäoireyhtymä.
■ Minimoi tärinälle altistumisen riskit. Huolla laitetta käyttöohjeen mukaisesti.
Jos laitetta käytetään usein, tiedustele jäl- leenmyyjältäsi tärinää vaimentavia tarvikkei- ta, kuten erikoiskahvoja.
Kirjaa työsuunnitelmaan tärinäkuormitusta rajoittavat toimenpiteet.

3.3.5 Melukuormitus

Laite aiheuttaa väistämättä tiettyä melukuormi- tusta. Tee melua aiheuttavat työt aikoina, jolloin niiden tekeminen on sallittua ja suositeltavaa. Pidä kiinni mahdollisista hiljaisuusajoista ja rajaa työn kesto minimiin. Laitteen käyttäjän ja sen lä- heisyydessä oleskelevien on käytettävä asianmukaisia kuulonsuojaimia.

3.3.6 Bensiinin ja öljyn käsittely

VAARA!

Räjähdys- ja palovaara

Bensiini—ilma-seoksen pääsy ilmaan synnyttää räjähtävän ilmaseoksen. Jos polttoainetta käsitellään epäasianmukasesti, sen leimahtaminen, räjähtäminen tai syttyminen voivat aiheuttaa vakavia vammoja tai kuoleman.

• Älä tupakoi bensiiniä käsitellessäsi.
  Käsittele bensiiniä aina ulkosalla, ei koskaan suljetuissa sisätiloissa.
  Seuraavia toimintaohjeita on ehdottomasti noudatettava.

Kuljeta ja säilytä bensiiniä ja öljyä ainoastaan niille tarkoitetuissa astioissa. Varmista, että
lapset elvat paase kasiksi varastoltuun ben- siiniin tai öljyyn.
Maaston saastumisen estämiseksi eli ympäristön suojelemiseksi varmista, ettei bensiiniä tai öljyä ei tankkaamisen yhteydessä pääse maahan. Käytä tankkaamiseen suppiloa.
- Älä koskaan tankkaa laitetta suljetussa tilassa. Bensiinihöyryjä voi kerrostua lattian päälle, ja ne voivat leimahtaa tai jopa räjähtää.
Jos bensiiniä läikkyy, pyyhi se välittömästi pois laitteen päältä ja maasta. Anna bensiinin pyyhkimiseen käyttämäsi kangaskappaleiden kuivua hyvin tuuletetussa paikassa ja hävitä ne vasta sitten. Muuten ne voivat syttyä äkillisesti itsestään.
Läikkyneestä bensiinistä muodostuu bensii-nihöyryjä. Sen vuoksi älä käynnistä laitetta läikkymispaikassa vaan vähintään 3 metrin päässä siitä.
Vältä ihokosketusta mineraaliöljytuotteisiin. Älä hengitä bensiinihöyryjä sisään. Käytä tankatessasi aina suojakäsineitä. Vaihda ja puhdista suojavaatetus säännöllisesti.
Varmista, ettei bensiiniä päädy vaatteillesi. Jos bensiiniä on päässyt vaatteillesi, vaihda ne välittömästi.
- Älä koskaan tankkaa laitetta moottorin käydessä tai ollessa kuumentunut.

3.3.7 Ihmisten ja eläinten turvallisuus sekä omaisuuden varjeleminen

Käytä laitetta vain niihin töihin, joihin se on tarkoitettu. Käyttötarkoituksesta poikkeava käyttö voi aiheuttaa vammoja ja aineellisia vahinkoja.

Kytke laite päälle vain, kun työskentelyalueella ei ole henkilöitä tai eläimiä.
Noudata turvaetäisyyttä ihmisiin ja eläimiin. Kytke laite pois päältä, jos ihmisiä tai eläimiä tulee lähietäisyydelle.
- Älä koskaan suuntaa moottorin pakoputkea ihmisiin tai eläimiin taikka herkästi syttyviin aineisiin tai esineisiin.
- Älä tartu imu- ja tuuletusritilään moottorin ollessa käynnissä. Pyörivät laitteen osat voivat aiheuttaa vammoja.
Kytke laite pois päältä aina, kun et käytä sitä ruohon leikkaamiseen – esimerkiksi siirtyessäsi työskentelyalueelta toiselle, huolto- ja puhdistustöiden ajaksi sekä bensiini–öljyseoksen lisäämistä varten.
Tapaturman sattuessa kytke laite välittömästi pois päältä lisävammojen ja -vaurioiden välttämiseksi.
- Älä käytä laitetta, jos siinä on kuluneita tai vioittuneita osia. Kuluneet tai vioittuneet laitteen osat voivat aiheuttaa vakavia vammoja.
Säilytä laite lasten ulottumattomissa.

4 ASENNUS

VAARA!

Hengenvaara ja vakavien vammojen vaara.

Hengenvaara ja vakavien vammojen vaara moottorin käydessä.

■ Suorita kaikki toimenpiteet moottorin ollessa sammutettuna.

HUOMAUTUS!

Laitevaurioiden vaara

Epäasiallisen asennuksen aiheuttamien laitevaurioiden vaara.

Pakkauksesta purkamisen ja asennuksen tulee tapahtua tasaisella ja vakaalla alustalla.
Koneen liikkeitä varten täytyy olla tarpeeksi tilaa ja käytettävissä täytyy olla pakkaus sekä soveltuvia työka-luja.

HUOMAUTUS!

Ympäristövahinkojen vaara

Epäasiallisen hävityksen aiheuttamien ympäristövahinkojen vaara.

Pakkaus on hävitettävä paikallisten määräysten mukaan.

VARO!

Loukkaantumisvaara

Laitteen teräväreunaiset ja liikkuvat osat voivat aiheuttaa loukkaantumisia.

Käytä aina tukevia työkäsineitä terälevyn ja ketjun asennuksessa.
Työskentele terälevyä ja ketjua asentaessasi äärimmäistä huolellisuutta noudattaen, jotta koneen turvallisuus ja tehokkuus ei häiriinny; käänny epäselvässä tapauksessa myyntiliikkeen puoleen.

HUOMAUTUS

Kone toimitetaan irrotetun terälevyn ja ketjun kanssa sekä tyhjillä seos- ja öljysäiliöillä.

Varmista ennen asentamista, että ketjujarru ei ole päällä. Ketjujarru vapautetaan, kun vedät käsi-suojusta (01/3) kahvan (01/4) suuntaan.

4.1 Terälaipan ja teräketjun asentaminen (02 - 06)

1. Irrota molemmat kuusiomutterit (02/1) muka-na toimitetulla monitoimiavaimella ja ota ket-jupyörän suoja (02/2) irti (02/a).
2. Poista muovinen välikappale (02/3); tämä kappale on tarkoitettu vain pakatun koneen kuljetusta varten, eikä sitä enää tarvita.
3. Aseta (03/a) terälaipan ura (03/1) tappiruu-veihin (03/2). Työnnä terälaippaa moottorikotelon suuntaan (03/b).
4. Aseta teräketju (04/1) ketjupyörälle (04/2) ja terälaipan uraan (04/3), noudata oikeaa pyö- rimissuuntaa. Aseta teräketju terälaipan kär- kipyörän yli (05/a).
5. Asenna ketjupyörän suoja (06/1) takaisin, ki- ristä kuusiomutterit (06/2) vain kevyesti.
6. Työnnä terälaippaa poispäin moottorikotelosta, kunnes teräketju on kiristynyt hieman.

7. Kiristä molempia kuusiomuttereita (06/2) vain sen verran, että teräketjun kiristäminen on vielä mahdollista.

8. Käännä ketjunkiristimen säätöruuvia (06/3) niin kauan, että teräketju on kiristetty oikein (katso Luku 5.4 "Ketjun kireyden tarkistaminen (06, 08)", sivu 399).

9. Kiristä kuusiomutterit (06/2) kiinni.

5 KÄYTTÖÖNOTTO

5.1 Polttoaine

HUOMAUTUS!

Laitevaurioiden vaara

Ainoastaan bensiinin käyttö vaurioittaa moottoria ja johtaa takuun raukeami-seen.

Käytä vain korkealaatuista bensiiniä ja voiteluöljyä, jotta voit varmistaa kokonaistehot ja myös mekaanisten osien pitkäaikaisen käytön.

HUOMAUTUS

Lyijypitoisen bensiinin taipumuksena on muodostaa kerrostumia, jos sitä säilyte-tään yli 2 kuukautta. Käytä aina tuoretta bensiiniä!

Tämä kone on varustettu kaksitahtimoottorilla, jossa käytetään bensiini-öljyseosta.

Sopiva öljy

Käytä vain korkealaatuisia, kaksitahtimoottoreille tarkoitettuja synteettisiä moottoriöljyjä. Myyntiliikkeestä saa erityisesti tällaisille moottoreille kehitettyjä öljyjä, jotka mahdollistavat korkeat tehot.

Sopiva bensiini

Käytä vain lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 90 ROZ.

5.1.1 Polttoaineen sekoitus

VAARA!

Räjähdys- ja palovaara

Bensiini ja seos ovat herkästi syttyviä!

Säilytä bensiiniä ja seosta ainoastaan erityisesti tällaisille polttoaineille tarkoitetuissa astioissa ja turvallisessa paikassa, kaukana lämmönlähteistä ja avotulesta.
- Älä koskaan säilytä astioita lasten ulottuvilla.
- Älä tupakoi seoksen valmistamisen aikana, ja vältä hengittämästä ben- siinihöyryjä.

HUOMAUTUS!

Moottorivaurioiden vaara

Pelkän bensiinin käyttö vaurioittaa mootoria ja tuhoaa sen. Valmistajalle ei täl- löin voi esittää takuuvateita.

Käytä moottoria aina oikealla sekoi-tussuhteella valmistetulla bensiini-öljy-seoksella.

HUOMAUTUS

Seos on alttiina jatkuvalle vanhenemisprosessille. Älä valmista sitä liian suuria määriä kerralla, jotta voit välttää kerrostumat.

HUOMAUTUS

Puhdista bensiini- ja seosastiat säännöllisesti, jotta voit poistaa mahdolliset kerrostumat.

Riittämätön sekoitus lisää ennenaikaisen männän kiinnileikkauksen vaaraa liian laihan seoksen takia. Takuu raukeaa myös silloin, jos tässä käsikirjassa kuvattuja polttoaineen sekoitusta jne. koskevia ohjeita ei noudateta.

Seuraavassa taulukossa on esitetty oikea sekoitussuhde esimerkin kanssa.

Sekoitussuhde Bensiini Öljy

50:1 (50 osaa poltto-ainetta ja 1 osa öljyä)

5 litraa 100 ml

1. Täytä hyväksyttyyn kanisteriin n. puolet ilmoitetusta bensiinimäärästä.
2. Lisää kaikki öljy, kuten taulukossa on määritelty.
3. Lisää sitten loput bensiinistä.
4. Sulje astia ja ravistele sitä voimakkaasti.

5.2 Ketjunvoiteluaine

HUOMAUTUS!

Laitevaurioiden vaara

Käytetyn öljyn käyttäminen ketjun voiteluun kuluttaa terälaippaa ja teräketjua ennenaikaisesti sisältämiensä metallihiukkasten vuoksi. Lisäksi se aiheuttaa valmistajan tuotetakuun raukeamisen.

- Älä koskaan käytä käytettyä öljyä teräketjuöljynä, vaan käytä aina biohajoavaa teräketjuöljyä.

HUOMAUTUS!

Ympäristövahinkojen vaara

Mineraaliöljyn käyttö ketjun voitelussa aiheuttaa vakavia ympäristövahinkoja.

Älä koskaan käytä mineraaliöljyä teräketjuöljynä, vaan käytä aina biohajoavaa teräketjuöljyä.

Mitään likaantunutta öljyä ei saa käyttää, jotta voidaan välttää tankissa olevan suodattimen tukkeutuminen ja sellainen öljypumpun vaurioituminen, jota ei voi korjata.

Korkealaatuisen öljyn käyttö on erittäin tärkeää, jotta sahausosien tehokas voitelu voidaan varmistaa; käytetty tai huonolaatuinen öljy vaikuttaa haitallisesti voiteluun ja lyhentää teräketjun ja terälaipan käyttöikää.

On suositeltavaa täyttää öljysäiliö jokaisen polttoainetäytön yhteydessä (suppilon avulla) aivan täyteen. Öljysäiliön tilavuus on mitoitettu siten, että polttoaine loppuu ennen öljyä. Näin varmistetaan, että konetta ei käytetä ilman voiteluainetta.

5.3 Käyttönesteen täyttäminen (07)

VAARA!

Räjähdys- ja palovaara

Bensiini—ilma-seoksen pääsy ilmaan synnyttää räjähtävän ilmaseoksen. Jos polttoainetta käsitellään epäasianmukasesti, sen leimahtaminen, räjähtäminen tai syttyminen voivat aiheuttaa vakavia vammoja tai kuoleman.

• Älä tupakoi bensiiniä käsitellessäsi.
  Käsittele bensiiniä aina ulkosalla, ei koskaan suljetuissa sisätiloissa.
  Seuraavia toimintaohjeita on ehdotomasti noudatettava.

Polttoaineen täyttäminen

1. Sammuta moottori ja vedä suojus teräketjun päälle.
2. Puhdista säiliön korkki (07/1) ja sitä ympäröivä alue, jotta säiliöön ei pääse likaa.
3. Avaa säiliön korkki (07/1) varovasti, koska sen sisälle on mahdollisesti kehittynyt painetta.
4. Täytä polttoainetta suppilon avulla.
5. Aseta korkki säiliöön ja ruuvaa se kiinni.

6. Puhdista roiskunut polttoaine maasta ja laitteesta.

7. Käynnistä laite vasta sitten, kun polttoainehöyryt ovat haihtuneet.

Teräketjuöljyn lisääminen

1. Sammuta moottori ja vedä suojus teräketjun päälle.
2. Puhdista öljysäiliön korkki (07/2) ja sitä ympäröivä alue, jotta säiliöön ei pääse likaa.
3. Kierrä öljysäilion korkki (07/2) auki.
4. Täytä teräketjuöljyä suppilon avulla.
5. Aseta öljysäiliön korkki säiliöön ja ruuvaa se kiinni.
6. Puhdista roiskunut teräketjuöljy maasta ja moottorisahasta.

5.4 Ketjun kireyden tarkistaminen (06, 08)

VAARA!

Hengenvaara ja vakavien vammojen vaara.

Hengenvaara ja vakavien vammojen vaara moottorin käydessä.

Suorita kaikki toimenpiteet moottorin ollessa sammutettuna.

Kireys on oikea, kun vetolenkit eivät irtoa terälevyn urasta nostettaessa ketjua terälevyn keskeltä (08/1), mutta teräketju pääsee vielä pyörimään.

Teräketjun kiristäminen

1. Löysää ketjupyörän suojan (06/1) kuusiomutterit (06/2) mukana toimitetulla monitoimiavaimella.
2. Käännä ketjunkiristimen säätöruuvia (06/3) niin kauan, että teräketju on kiristetty oikein.
3. Kiristä kuusiomutterit (06/2) kiinni.

5.5 Ketjujarrun tarkastus (09)

VAROITUS!

Viallinen ketjujarru aiheuttaa hengenvaaran ja vakavien vammojen vaaran

Jos ketjujarru ei toimi, voi pyörivä teräketju aiheuttaa esim. takapotkun yhteydessä käyttäjälle erittäin vakavia vammoja tai johtaa jopa käyttäjän kuolemaan.

■ Testaa ketjujarru aina ennen jokais-ta käyttökertaa.
- Älä käynnistä moottorisahaa, jos ketjujarru on viallinen. Vie moottorisaha huoltokorjaamoon tarkistettavaksi.

Laitteessa on turvajarrujärjestelmä (ketjujarru).

Ketjujarru on turvalaite, joka pysäyttää teräketjun liikkeen välittömästi takapotkun yhteydessä.

Yleensä ketjujarru aktivoituu automaattisesti massan hitausvoiman vaikutuksesta.

Jarru voidaan aktivoida myös käsin kontrollitar-koituksessa.

1. Käynnistä moottori ja pidä moottorisahasta kiinni molemmin käsin.
2. Käytä turvalukituspainiketta (01/8) ja kaasukahvaa (01/7), jotta ketju pysyy liikkeessä, ja paina sitten käsisuojusta (09/1) kämmense-lällä eteenpäin (09/a); teräketjun on pysähdyttävä välittömästi.
3. Kun teräketju pysähtyy, päästä heti irti turvalukituspainikkeesta ja sitten kaasukahvasta.
4. Sammuta moottori.
5. Vapauta ketjujarru vetämällä käsisuojusta taaksepäin (09/b).

6 KÄYTTÖ

Noudata paikallisia käyttöaikamääräyksiä.
Tartu moottorisahan takakahvaan oikealla kädellä ja kaarikahvaan vasemmalla kädellä ja pidä tukevasti kiinni.
- Älä päästä kahvoista irti moottorin käydessä.
- Älä käytä moottorisahaa, jos:

olet väsynyt.
voit huonosti.
olet alkoholin, lääkkeiden tai huumausaineiden vaikutuksen alainen.

6.1 Moottorin kytkeminen päälle/pois

VAROITUS!

Räjähdys- ja palovaara

Bensiini—ilma-seoksen pääsy ilmaan synnyttää räjähtävän ilmaseoksen. Jos polttoainetta käsitellään epääasianmukaisesti, sen leimahtaminen, räjähtäminen tai syttyminen voivat aiheuttaa vakavia vammoja tai kuoleman.

Käynnistä moottori vasta vähintään 3 metrin päässä täyttöpaikasta.

6.1.1 Moottorin käynnistäminen (10, 11)

VARO!

Käynnistysvaijerin aiheuttama loukkaantumisvaara

Käynnistysvaijerin kelautuessa nopeasti takaisin sisään käsi vedetään liian nopeasti moottoriin. Se voi johtaa ruhje-vammoihin ja venähdyksiin.

- Älä koskaan kiedo käynnistysvaijeria kätesi ympärille.

HUOMAUTUS!

Laitevaurioiden vaara

Jos käynnistysvaijeri vedetään ulos liian pitkälle, se saattaa aiheuttaa vaurioita.

Vaijeria ei koskaan saa vetää täysin ulos eikä se saa joutua kosketuksiin vaijerinohjausaukon reunan kanssa ja kahvasta on päästettävä irti, mutta samalla estettävä, ettei vaijeri kelau-du hallitsemattomasti takaisin si-sään.

HUOMAUTUS!

Laitevaurioiden vaara

Jos moottoria käytetään korkeilla kierrosluvuilla ja ketjujarrun ollessa päällä, kytkin voi ylikuumentua.

Vältä moottorin käyttämistä korkeilla kierrosluvuilla ja ketjujarrun ollessa päällä.

Kylmäkäynnistys

Kylmäkäynnistyksellä tarkoitetaan moottorin käynnistämistä, kun moottori on ollut sammutettuna vähintään 5 minuuttia tai kun polttoainetta on täytetty.

1. Laita moottorisaha tasaiselle alustalle, pidä kiinni etukahvasta ja paina laitetta maahan. Laita tarvittaessa oikea jalkaterä takakahvaan.
2. Kytke ketjujarru päälle painamalla käsisuo-justa eteenpäin.
3. Poista teräketjun suojus.
4. Paina rikastinpumppua (10/1) 3–4 kertaa (10/a).
5. Käännä rikastimen nuppia (11/1) myötäpäivään vasteeseen asti.

6. Vedä vapaalla kädellä käynnistyskahvaa (11/2) ylös (11/a), kunnes tunnet vastuksen.

7. Älä päästä irti käynnistyskahvasta, vaan vedä voimakkaasti useita kertoja, kunnes moottori käynnistyy ensimmäisen kerran. Käännä sit- ten rikastimen nuppia (11/1) vastapäivään vasteeseen asti.

8. Vedä käynnistyskahvasta (11/2) voimakkaasti useita kertoja, kunnes moottori käynnistyy uudelleen.
9. Heti kun moottori käy, paina lyhyesti turvalu- kituspainiketta (11/3) ja kaasukahvaa (11/4). Se vapauttaa kaasuttimen kaasuläpän luki- tusasennosta.
10. Anna laitteen käydä tyhjäkäynnillä noin minuutin ajan.
11. Vapauta ketjujarru vetämällä käsisuojus taakse.

Lämminkäynnistys

Jos moottori sammutetaan vain lyhyeksi ajaksi, se voidaan käynnistää vain painamalla rikastinpumppua ilman rikastimen nupin kääntämistä.

6.1.2 Moottorin kytkeminen pois päältä (12)

1. Päästä irti turvalukituspainikkeesta (12/1) ja sen jälkeen kaasukahvasta (12/2).
2. Anna moottorin käytä muutaman sekunnin ajan tyhjäkäynnillä.
3. Paina keinupainike (12/3) asentoon "0" (12/a).

6.2 Työn lopussa

VAROITUS!

Leikkauksen aiheuttama loukkaantumisvaara

Teräketjun terävät lenkit voivat aiheuttaa viiltohaavoja.

■ Sammuta moottori.
Käytä suojakäsineitä.

VAROITUS!

Tulipalovaara

Kuumentunut kone voi sytyttää leikkuujätteen (esim. sahanpurut, oksien jäämät tai lehdet).

Anna moottorin jäähtyä, ennen kuin varastoit tai viet koneen sisätilaan.
Palovaaran vähentämiseksi kone täytyy puhdistaa sahanpuruista, oksien jäämistä, lehdistä ja liiallisesta rasvasta.
Sahausjätteitä sisältäviä astioita ei saa varastoida sisätiloissa.

1. Sammuta moottori (katso Luku 6.1.2 "Moottorin kytkeminen pois päältä (12)", sivu 401).
2. Anna laitteen jäähtyä.
3. Poista kaikki sahanpuru- tai öljyjäämät.
4. Jos ilmenee voimakasta likaantumista, teräketju on irrotettava ja sitä on liotettava muutamia tunteja astiassa, jossa on erikoispuhdistusainetta. Sitten se on huuhdeltava puhtaalla vedellä ja käsiteltävä asianmukaisella ruosteenestosumuttimella ennen asennusta.
5. Vedä suojus teräketjun päälle ennen moottorisahan varastoimista.

6.3 Vaihtaminen normaali-/kesäkäytön ja talvikäytön välillä (29)

Jotta kaasuttimen jäätyminen voidaan estää alhaisissa ympäristölämpötiloissa (alle 5 °C), imuilmaa voidaan esilämmittää asettamalla luistiosa talviasentoon. Luistiosaan päästään suoraan käsiksi irrottamalla ilmansuodattimen kotelo.

HUOMAUTUS!

Ylikuumenemisen aiheuttama mootto-rivaurioiden vaara

Jos moottorisahaa käytetään yli 5 °C:n lämpötiloissa luistiosan ollessa talvikäytön asennossa, seurauksena voi olla ylikuumeneminen.

Tarkista ennen käyttöä ympäristön lämpötila ja säädä tarvittaessa luistiosan asentoa.

1. Irrota ilmansuodattimen kansi (katso Luku 8.1 "Ilmansuodattimen kannen irrottaminen/asentaminen (20)", sivu 405).

2. Vedä luistiosa (29/1) käsin ulos kehyksestä (29/a).

3. Käännä luistiosaa vaakasuunnassa (29/b):

Yli 5 °C eli normaali-/kesäkäyttö: Aurinkosymbolin (29/2) täytyy olla näkyvissä normaali-/kesäkäytössä.
Alle 5 °C eli talvikäyttö: Luminiutalesymbolin (29/3) täytyy olla näkyvissä talvikäytössä.

1. Käännä luistiosaa pystysuunnassa (29/c).
2. Työnnä luistiosa kehykseen (29/d).
3. Asenna ilmansuodattimen kansi (katso Luku 8.1 "Ilmansuodattimen kannen irrottaminen/asentaminen (20)", sivu 405).

7 TYÖSKENTELYTAPA JA -TEKNIIKKA

VAARA!

Riittämättömien tietojen taitojen aiheuttama hengenvaara!

Riittämättömät tiedot ja taidot voivat aiheuttaa vakavia vammoja ja jopa kuoleman!

Vain koulutetut, kokeneet sahan käyttäjät saavat kaataa ja karsia pui-ta.

VAARA!

Koneen hallitsemattomien liikkeiden aiheuttama hengenvaara

Liikkuva teräketju kehittää valtavia voimia, jotka voivat johtaa teräketjun äkilliseen, hallitsemattomaan sinkoamiseen pois puusta ja viskautumiseen irti.

- Pidä ketjusahasta aina kiinni molemmin käsin, vasen käsi etukahvassa ja oikea käsi takakahvassa. Näin riippumatta siitä, oletko oikea- vai vasenkätinen.

VAARA!

Takapotkun aiheuttama hengenvaara!

Laitteen takapotku voi aiheuttaa käyttäjälle hengenvaarallisen loukkaantumisen.

Takapotkun estäviä toimenpiteitä on ehdottomasti noudatettava!

VARO!

Vaarallisten aineiden hengittämisen aiheuttamat terveyshaitat!

Voiteluöljyhöyryjen, pakokaasujen ja sa- hauspölyn hengittäminen voi aiheuttaa terveyshaittoja.

Käytä aina ohjeiden mukaisia henkilökohtaisia suojavarusteita.

VARO!

Jumiutuneen moottorisahan aiheutta- ma loukkaantumisvaara

Jos yrität vetää irti viiltoon jumiutunutta teräketjua/terälaippaa moottorin käydessä, seurauksena voi olla loukkaantuminen tai laitevaurioita.

Sammuta moottori ja avaa sahauskohta (esim. kaatoraudalla) tai tee vapautusviilto toisella moottorisahalla tai sahausvarusteella. Irrota ju-miutunut sahausvaruste heti, kun viilto avautuu.
Noudata seuraavissa kohdissa annettuja ohjeita ja toimintatapoja moottorisahan jumiutumisen välttämiseksi.

HUOMAUTUS

Järjestöt ja muut tahot voivat tarjota kursseja, joilla opetellaan moottorisahan käsittelyä.

7.1 Kuorituen käyttö (13)

1. Työnnä kuorituki (13/1) runkoon ja suorita kaareva liike moottorisahalla (13/a), jolloin terälevy leikkaa puuta.
2. Toista tätä työvaihetta useita kertoja ja vaihda sen aikana kuorituen sijoituspaikkaa (13/b).

7.2 Puiden kaataminen (14, 15)

VAARA!

Kaatuvan puun aiheuttama hengenvaara!

Jos väistäminen ei ole mahdollista puun kaatuessa, seurauksena voi olla vakavia vammoja ja jopa kuolema!

Aloita kaatotyöt vasta, kun esteetön poistuminen kaatuvan puun luota on mahdollista.

VAARA!

Hallitsemattomasti kaatuvan puun aiheuttama hengenvaara!

Hallitsemattomasti kaatuvat puut voivat aiheuttaa erittäin vakavia vammoja ja jo-pa kuoleman.

Puun hallitun kaatumisen varmistamiseksi jätä kaatoloven ja kaatosahauksen väliin pitopuu, jonka leveys on n. 1/10 rungon halkaisijasta.
- Älä kaada puita tuulisella säällä.

HUOMAUTUS

Käytettävien kiilojen on oltava puuta, muovia tai alumiinia.

Ennen puunkaatotöitä on suoritettava seuraavat toimenpiteet.

Varmista, ettei vaara-alueella ole muita ihmi-siä, eläimiä eikä esineitä.
Turvaetäisyyden muihin työkohteisiin ja esi- neisiin on oltava vähintään 2½ kaadettavan puun korkeutta.
- Varo sähkö- ja puhelinlinjoja sekä kolmansien osapuolten omaisuutta. Ilmoita tarvittaessa sähkö- ja puhelinyhtiölle sekä omaisuuden haltijalle.

Arvioi puun kaatumissuunta. Puun kaatumissuuntaan vaikuttavat seuraa- vat tekijät:

puun luonnollinen kallistuminen
puun korkeus
- oksien jakautuminen
maan tasaisuus tai kaltevuus
■ kasvun symmetrisyys ja puun vauriot
■ tuulen suunta ja nopeus
lumikuorma.

• Kaltevassa maastossa työskentele aina kaadettavan puun yläpuolella.
  Varmista, ettei etukäteen päättämälläsi pois- tumisreitillä ole esteitä. Poistumisreitin olisi kuljettava n. 45° vinosti poispäin kaatumis- suunnasta (14).
  Rungon sahattavassa kohdassa ei saa olla varpuja, oksia eikä vierasesineitä (esim. likaa, kiviä, irronnutta kuorta, nauloja, niittejä, metallilankaa).

Puun kaatamiseen tarvitaan yksi lovi ja yksi kaatosahaus.

1. Kaato- ja katkaisusahauksessa paina kuorituki tukevasti sahattavaan puuhun.

2. Saha a kaatolovi (15/c) tekemällä puuhun ensin vaakasuora viilto ja sitten toinen viilto yläviistosta vähintään 45°:n kulmaan. Tämä estää moottorisahan terän jumiutumisen toisen loven sahaamisen yhteydessä. Kaatolovi on tehtävä mahdollisimman lähelle maanpintaa puun toivottuun kaatumissuuntaan (15/e). Lo- ven on oltava syvyydeltään n. 1/4 rungon hal- kaisijasta.

3. Tee kaatosahaus (15/d) täsmälleen vaakasuorasti kaatoloven vastapuolelta. Kaatosahauksen on osuttava 3–5 cm kaatoloven vaakasuoran alareunan yläpuolelle.

4. Tee kaatosahaus (15/d) niin syvälle puuhun, että kaatoloven (15/c) ja kaatosahauksen (15/d) väliin jää pitopuu (15/f), jonka leveys on vähintään 1/10 rungon halkaisijasta. Pitopuu estää puuta kiertymästä ja kaatumasta väärään suuntaan. Kaatosahauksen (15/d) lähestyessä pitopuuta (15/f) puun pitäisi alkaa kaatua. Jos puu kaatuu sahaamisen aikana:

Jos puu kaatuu väärään suuntaan tai kallistuu taaksepäin jättäen moottorisahan terän jumiin, keskeytä kaatosahauksen teko. Viillon avaamiseksi ja puun palauttamiseksi halutulle kaatolinjalle lyö viil-toon kiiloja.
Vedä moottorisahan terä välittömästi pois viillosta, sammuta saha ja laita se sivuun.
■ Siirry väistymisalueelle.
■ Varo putoavia risuja ja oksia.

1. Jos puu pysyy pystyssä, avita se kaatumaan hallitusti lyömällä kiiloja kaatosahaukseen.

2. Sahaamisen päätyttyä poista kuulonsuojai-met välittömästi ja tarkkaile, kuuletko ääni-merkkejä tai varoitushuutoja.

7.3 Oksien karsinta (16)

Työssä on otettava huomioon seuraavat seikat:

Tue moottorisaha puun runkoon ja sahaa suoraan rungosta yksi toisensa jälkeen oksat, joihin pääsee vapaasti käsiksi (16/a). Työskentele kaltevassa maastossa edeten alhaalta ylöspäin.
Jätä paksut, alaspäin osoittavat oksat aluksi paikalleen, sillä ne tukevat puuta.
Karsi ohuet oksat yhdellä sahausliikkeellä.
Tarkkaile, kohdistuuko oksiin jännitystä. Sahaa jännittyneitä oksia ensin jonkin verran

yläpuolelta ja sahaa ne sitten poikki alhaalta ylöspäin moottorisahan jumiutumisen välttämiseksi (16/b).

Sahaa vapaasti riippuvia oksia ensin jonkin verran alapuolelta ja sahaa ne sitten poikki yläpuolelta (16/c).
Pisto-, pitkittäis- ja ympärisahaus ovat teknikkoita, jotka on tarkoitettu vain kokeneiden tai koulutettujen osaajien käyttöön.

7.4 Puun katkominen (17, 18, 19)

Työssä on otettava huomioon seuraavat seikat:

Työskentele kaltevassa maastossa aina kaadetun puun yläpuolella, sillä puu saattaa lähteä pyörimään alaspäin.

Pitele moottorisahaa niin, ettei teräketjun laa-jennetulla kääntymisalueella ole mitään ruu-miinosia.

■ Aloita puun sahaus moottorisahalla:

Paina kuorituki välittömästi sahauskohdan viereen ja kääntele moottorisahaa tämän tukipisteen ympärillä.
Moottorisaha voi puuhun koskettaessaan hypähtää tai luistaa sivuun. Se riippuu puusta ja teräketjun kunnosta. Pidä aina tukevasti kiinni moottorisahasta.

Sahauksen lopussa moottorisaha heilahtaa läpi omasta painostaan, koska viilto ei enää tue sitä. Pidä hallitusta vastaan äläkä paina, jotta teräketju ei kosketa maahan.

Odota sahauksen jälkeen, että teräketju pysähtyy, ennen kuin sammutat moottorisahan.

■ Sammuta moottorisahan moottori aina ennen seuraavalle puunrungolle siirtymistä.

Jos runko vastaa tasaisesti maahan koko pituudeltaan:

Sahaa runko poikki yläpuolelta, varo sahaamasta maahan (17/a).

Jos runko vastaa maahan toisesta päästään:

■ Moottorisahan jumiutumisen ja puun sälöile- misen estämiseksi sahaa ensin 1/3 rungon halkaisijasta alapuolelta (18/a) ja loput ylä- puolelta, samansuuntaisesti alemman viillon kanssa (18/b).

Jos runko vastaa molemmista päistään maahan: Moottorisahan jumiutumisen ja puun sälöilemisen estämiseksi sahaa ensin 1/3 rungon halkaisijasta yläpuolelta (19/a) ja loput alapuolelta, samansuuntaisesti ylemmän viillon kanssa (19/b).

7.5 Sahatavaran katkominen

Työssä on otettava huomioon seuraavat seikat:

Käytä tukevaa sahausalustaa (sahapukki, kii-lat, parrut).
Varmista, että seisot tukevasti ja että painosi on jakautunut tasaisesti.
Estä pyöreiden pällien pyöriminen.
Käytä sahaamiseen ainoastaan pyörivää teräketjua. Älä koskaan käynnistä moottorisahaa teräketjun vastatessa sahattavaan tava-raan.
- Älä pidä puuta paikallaan jalalla äläkä anna toisen henkilön pitää sitä paikallaan.

8 HUOLTO JA HOITO

VAARA!

Epäasianmukaisen huollon aiheutta- ma hengenvaara

Epäpätevien henkilöiden suorittamat huoltotyöt ja muiden kuin sallittujen varaosien käyttö voivat aiheuttaa käytön aikana vakavia vammoja ja jopa kuoleman.

• Älä poista suojuksia tai turvalaitteita äläkä ohita niitä.
  Käytä vain hyväksyttyjä alkuperäisvaraosia.
  Varmista säännöllisen ja asianmukaisen huollon avulla, että laite on toimintakuntoinen ja puhdas.

VAARA!

Hengenvaara ja vakavien vammojen vaara.

Hengenvaara ja vakavien vammojen vaara moottorin käydessä.

■ Suorita kaikki toimenpiteet moottorin ollessa sammutettuna.

VARO!

Loukkaantumisvaara

Laitteen teräväreunaiset ja liikkuvat osat voivat aiheuttaa tapaturmia.

- Pidä huolto-, hoito- ja puhdistustöiden aikana aina suojakäsineitä!

Oikea huolto on aina välttämätöntä, jotta koneen alkuperäinen teho ja käyttövarmuus voidaan säilyttää.

■ Huolehdi siitä, että kaikki mutterit ja ruuvit on tiukasti kiristetty, jotta voit olla varma, että laite toimii aina hyvien olosuhteiden vallitessa.
- Älä koskaan käytä laitetta, jossa on kuluneita tai vaurioituneita rakenneosia. Vaurioituneet osat on vaihdettava, eikä niitä koskaan saa korjata.

Ennen huoltotöitä:

■ Sammuta moottori ja anna sen jäähtyä.
Irrota sytytystulpan pistoke
Käytä suojakäsineitä teräketjuun kohdistuvissa töissä.
- Älä poista suojausta, paitsi silloin, kun terälevylle tai ketjulle täytyy suorittaa jotain toimenpiteitä.
Hävitä öljyt, bensiini ja muut saastuneet ai- neet määräysten mukaan.

8.1 Ilmansuodattimen kannirrottaminen/asentaminen (20)

Ilmansuodattimen kannirrottaminen

1. Työnnä ruuvimeisseli turvakiinnittimen (20/1) ja ilmansuodattimen kannen (20/2) väliin.
2. Paina ruuvimeisselillä turvakiinnittimet irti ilmansuodattimen kannesta (20/a).
3. Nosta ilmansuodattimen kansi laitteesta (20/c).

Ilmansuodattimen kann asentaminen

1. Työnnä ilmansuodattimen kannen kieleke (20/3) kotelon alle ja aseta ilmansuodattimen kansi sitten laitteeseen.
2. Paina turvakiinnittimet (20/1) ilmansuodattimen kanteen (20/b), kunnes ne lukittuvat pai-kalleen.

8.2 Ilmansuodattimen puhdistus (21)

HUOMAUTUS!

Likaisen, viallisen tai puuttuvan il- mansuodattimen aiheuttama vaara

Laitteen moottoriin tulee vikoja, joita ei voi korjata, jos ilmansuodatin on viallinen, likainen tai puuttuu.

Ilmansuodattimen puhdistus on koneen moitteettoman käytön ja pitkän käyttöiän edellytys. Jotta moottori- vauriot voidaan välttää, älä koskaan työskentele ilman suodatinta tai suo- dattimen ollessa vaurioitunut.
Puhdistuksen tulee tapahtua aina 15 tunnin välein konetta käytettäessä.
Suodatinelementtiä ei saa koskaan pestä, ja liian likainen tai vaurioitunut suodatin on aina vaihdettava.

Ilmansuodattimen irrottaminen

1. Sammuta moottori ja anna sen jäähtyä.
2. Irrota ilmansuodattimen kansi (katso Luku 8.1 "Ilmansuodattimen kannen irrottaminen/asentaminen (20)", sivu 405).
3. Avaa siipimutteri (21/1).
4. Vedä ilmansuodatin (21/2) irti ylöspäin (21/a).
5. Sulje imuaukko (21/3) puhtaalla liinalla. Se estää likahiukkasten pääsyn kaasutinkammioon.
6. Irrota ilmansuodattimen molemmat osat (21/4) toisistaan.

Ilmansuodattimen puhdistus

1. Puhdista nailonsuodatin siveltimellä tai hienolla harjalla, puhalla tarvittaessa varovasti paineilmalla sisältä ulospäin.

Ilmansuodattimen asentaminen

1. Kiinnitä ilmansuodattimen molemmat osat (21/4) toisiinsa.
2. Aseta ilmansuodatin (21/2) paikalleen (21/b) imuaukkoon (21/3).
3. Kiristä ilmansuodatin siipimutterilla (21/1).

8.3 Sytytystulpan tarkistus/vaihto (22, 23)

Sytytystulppa on vaihdettava, jos eriste on vauri-oitunut, elektrodit ovat sulaneet voimakkaasti tai likaantuneet pahasti öljyyn.

Valmistelut

1. Sammuta moottori ja anna sen jäähtyä.

2. Irrota ilmansuodattimen kansi (katso Luku 8.1 "Ilmansuodattimen kannen irrottaminen/asentaminen (20)", sivu 405).

3. Irrota sytytystulpan pistoke (22/1).

Kärkivälin mittaaminen (23)

1. Kierrä sytytystulppa (22/2) irti mukana toimitetulla monitoimiavaimella.
2. Puhdista elektrodi harjalla (23/1).
3. Mittaa väli (23/2). Välin tulee olla 0,6 – 0,7 mm.

Sytytystulpan vaihtaminen

1. Kierrä sytytystulppa (22/2) irti mukana toimitetulla monitoimiavaimella.
2. Kierrä uusi sytytystulppa paikalleen vastee-seen asti.
3. Työnnä pistoke sytytystulppaan.

8.4 Terälaippa (25, 27)

Jotta epäsymmetrinen kuluminen voidaan välttää, terälaippa on käännettävä säännöllisesti.

Seuraavat huoltotyöt on suoritettava:

■ Voitele kärkipyörän laakeri (27).
Puhdista terälaipan ura kaapimella (ei sisälly toimitukseen) (25).
■ Puhdista voiteluaukot.
■ Poista purseet uran reunoista lattaviilalla ja tasaa mahdolliset yläreunojen väliset epäta-saisuudet.

Terälaippa on vaihdettava, kun:

uran syvyys on pienempi kuin vetonivelen korkeus (joka ei koskaan saa koskettaa urapohjaa);
■ sisempi laippareuna on niin kulunut, että ketju kallistuu sivulle.

8.5 Teräketjun teroittaminen (24)

VAARA!

Takapotkun aiheuttama hengenvaara!

Asiattomasti teroitettu teräketju lisää takapotkun vaaraa ja siten kuolemaan johtavien loukkaantumisten vaaraa.

Teroita teräketju asianmukaisesti takapotkuvaaran vähentämiseksi.

HUOMAUTUS

Kokemattoman moottorisahan käyttäjän kannattaa teroituttaa teräketju huoltokor- jaamon ammattilaisilla.

Turvallisuus- ja tehokkuussyistä teräketjun täytyy olla aina hyvin teroitettu.

Teroitus tarvitaan, jos:

■ Sahanpurut ovat pölymäisiä.
Sahaukseen tarvitaan suurempaa voimaa.
Sahaus ei ole suora.
Tärinä lisääntyy.
■ Polttoaineen kulutus lisääntyy.

Kun teroitus annetaan pätevän asiakaspalvelun tehtäväksi, se voidaan suorittaa sellaisilla vastaavilla työkaluilla, jotka mahdollistavat vain minimaalisen materiaalihäviön ja tasaisen teroittamisen kaikissa hampaissa.

Ketjun voi teroittaa itse käyttäen erityisiä pyörövii-loja, joiden halkaisija on mukautettu vastaavasti yksittäisiin ketjutyyppeihin (katso Luku 8.10 "Ket-juhuoltotaulukko", sivu 407). Vaatii taitoa ja koke-musta, jotta hampaiden vauriot voidaan välttää.

Teräketjun teroitus:

1. Sammuta moottori, vapauta ketjujarru, kiinnitä terälaippa ja siihen asennettu ketju tarkoitukseen soveltuvaan ruuvipuristimeen var-mistaen, että ketju voi liikkua vapaasti.
2. Kiristä ketju, jos se on löystynyt.
3. Asenna viila vastaavaan ohjaimeen ja vie sen jälkeen viila jonkin hampaan aukkoon, pidä tässä koko ajan yllä samaa kaltevuuskulmaa, joka vastaa hammasprofiilia.
4. Suorita vain muutamia viilanvetoja, ainoastaan vetoja eteenpäin, ja toista työvaihe kai-kissa hampaissa samaan suuntaan (oikealle tai vasemmalle).
5. Vaihda terälevyn paikkaa ruuvipuristimessa ja toista työvaihe jäljellä olevien hampaiden kohdalla.
6. Tarkasta, että rajoitushammas ei ulotu koes- tustyökalun yli, ja viilaa mahdolliset ylittymät pois lattaviilalla ja pyöristä profiili.
7. Poista teroittamisen jälkeen kaikki viilalastut ja pöly, ja voitele ketju öljykylvyssä.

Ketju on vaihdettava, kun:

■ Hampaiden pituus on alle 5 mm.
Jos on: leikkuunivelten hampaiden merkintä on alittunut.
Nivelten välys ketjuniiteissä on liian suuri.

8.6 Ketjun voitelun tarkistaminen (26)

Älä koskaan käytä laitetta ilman riittävää ketjuvoitelua. Muuten laitteen käyttöikä lyhenee. Tarkista

siksi öljysäiliössä olevan öljyn määrä ja öljynsyöttö aina ennen työskentelyn aloittamista.

1. Käynnistä laite.

2. Pidä pyörivää teräketjua noin 15 cm kannon tai sopivan alustan yläpuolella.

Jos voitelu on riittävä, kantoon muodostuu kevyt öljykalvo (26/1).

8.7 Ketjuvoitelun säätö (28)

VAARA!

Hengenvaara ja vakavien vammojen vaara.

Hengenvaara ja vakavien vammojen vaara moottorin käydessä.

Suorita kaikki toimenpiteet moottorin ollessa sammutettuna.

Öljyn syöttömäärää voidaan säätää säätöruuvilla. Säätöruuvi on laitteen alapuolella (28/1).

Säädä syöttömäärää pienellä ruuvimeisseliä:

myötäpäivään syöttömäärän vähentämiseksi
■ vastapäivään syöttömäärän lisäämiseksi.

Tarkista työskentelyn aikana säännöllisesti, että öljysäiliössä on tarpeeksi öljyä.

8.8 Teräketjun liikkumattomuuden tarkastaminen tyhjäkäynnillä

VAROITUS!

Pyörivän teräketjun aiheuttama vaara

Teräketjun liikkuminen tyhjäkäynnillä voi aiheuttaa työskentelyn aikana hengenvaarallisia loukkaantumisia.

• Älä koskaan työskentele moottorisahalla, jos teräketju liikkuu tyhjäkäynnillä.
  Tarkista aina ennen moottorisahan käyttöä, että teräketju ei liiku, kun moottori käy tyhjäkäynnillä.

• Käynnistä moottori ja anna sen käydä tyhjä-käynnillä.

• Tarkista, että teräketju ei liiku.
• Jos teräketju liikkuu, se voi johtua seuraavista vioista:

Tyhjäkäyntikierrosluku on liian suuri (katso Luku 8.9 "Tyhjäkäyntikierrosluvun säätäminen kaasuttimessa", sivu 407).

Kytkin on viallinen, likainen tai säädetty väärin. Ota yhteyttä AL-KO-huoltoon.

8.9 Tyhjäkäyntikierrosluvun säätäminen kaasuttimessa

Tyhjäkäyntikierrosluku on annettu teknisissä tiedoissa (katso Luku 13 "Tekniset tiedot", si-vu 411). Se on paras mitata kierrosluvun mittalaitteella.

Kun tyhjäkäyntikierrosluku on säädetty oikein, moottori pyörii tyhjäkäynnillä eikä teräketju liiku. Tyhjäkäyntikierroslukua on korjattava käyttöpai- kan mukaisesti (vuoristo, tasamaa) tyhjäkäynnin vasteruuvilla "T".

HUOMAUTUS

Tyhjäkäyntiseoksen "L" ja täyskuormituksen seoksen "H" säätöruuveja saa säätää vain AL-KO-huoltopalvelu.

Teräketju liikkuu, vaikka kaasua ei ole käytetty:

Tyhjäkäyntikierrosluku on liian suuri.

1. Käännä tyhjäkäynnin vasteruuvia "T" (11/5) hieman vastapäivään, kunnes teräketju ei enää liiku.

Moottori sammu aina, kun kaasua käytetään:

Tyhjäkäyntikierrosluku on liian pieni.

1. Käännä tyhjäkäynnin vasteruuvia "T" (11/5) hieman myötäpäivään, kunnes moottori käy tasaisesti.

Jos optimaalista kaasuttimen säätöä ei saavuteta tyhjäkäynnin vasteruuvilla "T", anna AL-KO-huol-topalvelun tehdä kaasuttimen optimaalinen säätö.

8.10 Ketjuhuoltotaulukko

VAROITUS!

Vakavien vammojen vaara.

Jos moottorisahassa on hyväksymätön teräketju tai terälaippa, seurauksena voi olla vakavia vammoja.

Käytä vain hyväksyttyjä teräketjuja ja terälaippoja.

Taulukossa näytetään eri ketjutyyppien arvot.

Ketjutyyppi Viilan halkaisija	Viilauskulma Alakulma Etukulma (55°) Syvyysmitta
		Työkalun kääntökulma	Työkalun kal-listuskulma	Sivukulma
91P053X 5/32" 30° 0° 80° 0,025"
91P057X 5/32" 30° 0° 80° 0,025"
Syvyysmitta Viila

8.11 Huoltokaavio

Käyttäjä saa suorittaa seuraavat työt. Kaikki muut työt saa tehdä vain ammattikorjaamo.

Seuraavat ohjeet koskevat normaaleja käyttöolo-suhteita. Erityisolosuhteissa, kuten esim. päivittäisen työajan ollessa erityisen pitkä, täytyy ilmoitettuja huoltovälejä lyhentää vastaavasti.

Huoltokaavio

	Kerran 5 tunnin jälkeen	Ennen töiden alkua	Viikoit-tain	50 tun-nin vä-lein	100 tun-nin vä-lein	Tarvit-taessa	Ennen kau-den alkua/ sen jälkeen, vuosittain
Kaasutin
Tyhjäkäynnin tarkistus X
Ilmansuodatin
Puhdista X
Vaihto X
Sytytystulppa
Kärkivälin tarkistus ja tar-vittaessa säätö				X			X
Vaihto					X	X
Äänenvaimennin
Silmämääräinen tarkis-tus, kunnon tarkistus		X

Huoltokaavio

	Kerran 5 tunnin jälkeen	Ennen töiden alkua	Viikoit-tain	50 tun-nin vä-lein	100 tun-nin vä-lein	Tarvit-taessa	Ennen kau-den alkua/ sen jälkeen, vuosittain
Polttoainetankki, öljy-tankki
Puhdista X X
Ketjujarru
Toimintatarkastus X
Puhdistus, nivelkohtien voitelu			X			X
Ketjuvoitelu
Tarkastus X X
Teräketju
Silmämääräinen ja kun-non tarkastus, terävyy-den tarkastus		X
Jälkiteroitus X X
Vaihto, tarvittaessa myös ketjupyörän vaihto ja ket-jupyörälaakerin voitelu						X
Terälaippa
Silmämääräinen tarkis-tus, kunnon tarkistus		X
Terälaipan kääntö X
Terälaipan kärkipyörän voitelu		X
Ketju-uran/öljyaukon voi-telu		X
Suojuksen puhdistus si-säpuolelta		X
Kaikki saavutettavissa olevat ruuvit (paitsi sää-tõruuvit)
Jälkikiristys X X X
Koko kone
Silmämääräinen tarkis-tus, kunnon tarkistus		X

Huoltokaavio

	Kerran 5 tunnin jälkeen	Ennen töiden alkua	Viikoit-tain	50 tun-nin vä-lein	100 tun-nin vä-lein	Tarvit-taessa	Ennen kau-den alkua/sen jälkeen, vuosittain
Puhdistus (mukaan lu-kien ilman tulo, sylinterin jäähdytysrimat)		X X X

9 OHJEET HÄIRIÖTILANTEISSA

VARO!

Loukkaantumisvaara

Laitteen teräväreunaiset ja liikkuvat osat voivat aiheuttaa tapaturmia.

- Pidä huolto-, hoito- ja puhdistustöiden aikana aina suojakäsineitä!

HUOMAUTUS

Jos häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakaspalveluumme.

Häiriö Syy Korjaaminen
Moottoria ei voida joko käyn-nistää tai se sammuu välittö-mästi.	Väärä menetelmä Käynnistä moottori tässä käyttöoh-jeessa kuvatulla tavalla.
	Likainen sytytystulppa tai vi-allinen kärkiväli	Puhdista sytytystulppa tai vaihda se.
	Likainen ilmansuodatin Puhdista ilmansuodatin tai vaihda se
Terälaippa ja teräketju kuume-nevat. Muodostuu savua.	Teräketju on liian kireällä. Löysää ketjun kireyttä.
	Öljysäiliö on tyhjä. Lisää teräketjuöljyä.
	Öljyn syöttöaukko ja/tai terä-laipan ura on likainen.	Puhdista öljyn syöttöaukko ja terälai-pan ura.
Moottori käy, mutta teräketju ei pyöri.	Teräketju on liian kireällä. Löysää ketjun kireyttä.
	Laitevika Ota yhteyttä AL-KO-huoltoon.
Sahattaessa syntyy vain puu-pölyä, ei lastuja. Moottorisaha on painettava puun läpi.	Teräketju on tylsä. Teroita teräketju tai teroituta se AL-KO-huollossa.
Laite tärisee epätavallisen pal-jon.	Laitevika Ota yhteyttä AL-KO-huoltoon.

10 KULJETUS

VAROITUS!

Hengenvaara ja vakavien vammojen vaara.

Pyörivä teräketju voi kuljetuksen aikana aiheuttaa vakavia vammoja ja jopa kuo- leman.

Älä koskaan kanna tai siirrä moottorisahaa ketjun pyöriessä.
- Tee edellä mainitut toimet ennen laitteen kuljettamista.

Tee seuraavat toimet ennen laitteen kuljettamista:

1. Sammuta moottori.
2. Anna laitteen jäähtyä.
3. Poista kaikki sahanpuru- tai öljyjäämät.
4. Vedä suojus terälaipan päälle.

Kanna moottorisahaa aina kaarikahvasta. Silloin terälaippa osoittaa alaspäin.

Ajoneuvoissa: Varmista moottorisaha siten, että se ei pääse kaatumaan, vaurioitumaan eikä siitä pääse valumaan nesteitä.

11 SÄILYTYS

Puhdista laite perusteellisesti jokaisen käyttökerran jälkeen ja asenna kaikki suojukset (jos on). Säilytä laitetta kuivassa, lukittavassa paikassa poissa lasten ulottuvilta.

Suorita seuraavat toimenpiteet ennen yli 30 päivää kestäviä käyttötaukoja:

1. Tyhjennä polttoainesäiliö ja öljysäiliö kokonaan.
2. Irrota teräketju ja terälaippa, puhdista ne ja suihkuta niille ruostesuojaöljyä.
3. Puhdista laite perusteellisesti ja varastoi se kuivaan tilaan.

HUOMAUTUS!

Laitevaurioiden vaara

Jos teräketjuöljyä kuivuu tai liimautuu sahan osiin, ne vaurioituvat pitkäkestoisessa säilytyksessä.

■ Poista teräketjuöljy laitteesta ennen pitkää säilytystä.

12 HÄVITTÄMINEN

Ennen laitteen hävittämistä polttoainesäiliö ja moottoriöljysäiliö on tyhjennettävä!
Bensiini ja moottoriöljyt eivät kuulu kotitalousjätteisiin, vaan ne on toimitettava erilliseen keräykseen!

Pakkaus, laite ja lisävarusteet on valmistettu kierrätettävistä materiaaleista, ja ne voidaan vastaavasti hävittää.

13 TEKNISET TIEDOT

Tyyppi 6436 6442
Tuotenro 127429 127430
Moottorityyppi 2-tahtinen 2-tahtinen
Moottorin iskutilavuus 35,2 cm3 41,9 cm3
Moottorin maksimiteho kW (ISO 7293:n mukaisesti) 1,45 1,7
Easy Start -järjestelmä Kyllä / rikastin-	pumppu	Kyllä / rikastin-pumppu
Tyhjäkäyntikierrosluku 3000 ± 400 min	-1	3000 ± 400 min-1
Enimmäiskierrosluku 12000 min	-1	12000 min-1
Polttoaine	Lyijytön bensiini,oktaaniluku vähintään 90 ROZ	Lyijytön bensiini,oktaaniluku vähintään 90 ROZ
Sekoitussuhde	1:50	1:50
Tilavuus (polttoainesäiliö)	270 cm3	270 cm3
Öljysäiliön tilavuus	230 cm3	230 cm3
Terälevy:
■ Tyyppi Oregon	140SDEA041	Oregon160SDEA041
■ Pituus/todellinen leikkuupituus 35/33 cm 40/37 cm
Ketjupyörä:
■ Hammasluku 6z/6T 6z/6T
■ Jako 3/8" 3/8"
Teräketju:
■ Tyyppi Oregon	91P053X	Oregon91P057X
■ Jako 9,525 mm (3/8") 9,525 mm (3/8")
■ Vetolenkkien leveys 1,27 mm (0,05") 1,27 mm (0,05")
Ketjun maksiminopeus ≤22,86 m/s ≤22,86 m/s
Ketjuvarmistus Kyllä / automaatti-	nen	Kyllä / automaatti-nen
Moottorisahan paino säiliöt tyhjinä:
■ Paino terälaipan ja teräketjun kanssa	5,38 kg	5,45 kg
■ Paino ilman terälaippaa ja teräketjua	4,75 kg	4,75 kg
Äänenpainetaso LpPA (EN ISO 22868:n mukaisesti)	101,1 dB(A)[K = 3,0 dB(A)]	101,5 dB(A)[K = 3,0 dB(A)]
Äänitehotaso LwA (DIN EN ISO 22868:n mukaisesti)	109,9 dB(A)[K = 3,0 dB(A)]	110,0 dB(A)[K = 3,0 dB(A)]
Vastaava kokonaistärinäarvo (DIN EN ISO 22867:n mukaisesti):
Etukahva (K = 1,5 m/s2)	6,57 m/s2	6,47 m/s2
Takakahva (K = 1,5 m/s2)	6,88 m/s2	6,96 m/s2

14 ASIAKASPALVELU JA HUOLTO

Tuotevastuuta, korjauksia ja varaosia koskevissa kysymyksissä ota yhteyttä lähimpään AL-KO-

huoltopisteeseen. Niiden yhteystiedot löydät internetosoitteesta

Jos laitteessa esiintyy lakisääteisenä tuotevastuuaikana materiaali- tai valmistusvirheitä, meillä on oikeus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Tuotevastuun voimassaoloaika määräytyy laitteen ostomaan lainsäädännön mukaan.

Takuu on voimassa vain, kun:

■ tätä käyttöohjetta noudatetaan
■ laitetta käsitellään asianmukaisesti
käytetään alkuperäisvaraosia.

Takuu raukeaa, jos:

■ laitetta yritetään korjata omavaltaisesti
■ laitteeseen tehdään omavaltaisia teknisiä muutoksia
■ laitetta käytetään sen käyttötarkoituksen vastaisesti.

Takuu ja tuotevastuu eivät koske:

■ tavallisesta käytöstä johtuvia maalipinnan vaurioita
kulutusosia, joita ei ole kehystetty xxxxxx (x) varaosaluettelossa,
■ Polttomoottorit (niitä koskevat vastaavien moottorin valmistajien takuuehdot)

Takuu- ja tuotevastuuuaika alkavat siitä, kun ensimmäinen loppukäyttäjän ostaa laitteen. Ratkaiseva on ostokuitin päivämäärä. Ota yhteys laitteen myyjään tai lähimpään valtuutettuun huoltopisteeseen ja esitä takuutodistus ja alkuperäinen ostokuitti. Edellä sanotulla ei ole vaikutusta ostajan oikeuteen esittää myyjälle tuotevastuulainsäädännön piiriin kuuluvia vaatimuksia.

16 ALKUPERÄISEN EU-VAATIMUSTENMUKAISUUSVAKUUTUKSEN KÄÄNNÖS

Vakuutamme täten, että tämä tuote täyttää markkinoille tuodussa muodossaan yhdenmukaistettujen EU-direktiivien, EU-turvallisuusstandardien ja tuotekohtaisten standardien vaatimukset.

Tuote

Ketjusaha

Sarjanumero

G4011022

Valmistaja

Asiakirjojen kokoamiseen valtuutettu henkilö

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Tyyppi

6436

6442

EU-direktiivit

2006/42/EY

2014/30/EU

2000/14/EY

Yhdenmukaistetut standardit

DIN EN ISO 11681-1:2011

DIN EN ISO 14982:2009

Äänitehotaso

EN ISO 3744

mitattu/taattu

6436: 109,9 / 113 dB(A)

6442: 110,0 / 113 dB(A)

Vaatimustenmukaisuuden arviointi

2000/14/EY - liite V

Tyyppihyväksyntä

2006/42/EY liite IX

BM 18SHW0351-01

Ilmoitettu laitos

Degvielas maisijuma uzpildes atve-re
