BRUGSANVISNING Solo 6436 AL-KO

1 Om denne brugsanvisning.... 318

1.1 Symboler på forsiden 318

2.1 Tilsigtet brug.... 318

2.2 Forudsigelig forkert brug 318

2.3 Restrisici.... 318

2.4 Sikkerheds- og beskyttelsesanordninger 319

2.5 Symboler på apparatet.... 319

2.6 Leveringsomfang.... 320

2.7 Produktoversigt (01)...... 320

3 Sikkerhedsanvisninger.... 321

3.1 Sikkerhedsanvisninger for kædesave 321

3.2 Årsager til og forebyggelse af tilbage- slag.... 322

3.3 Sikkerhedsanvisninger til arbejdet ..... 322

3.3.1 Bruger.... 322

3.3.3 Arbejder med kædesaven ..... 323

3.3.4 Vibrationsbelastning 323

3.3.5 Støjbelastning.... 324

4.1 Montering af styreskinne og savkæde (02 til 06) 325

5 Ibrugtagning.... 326

5.1 Brændstof.... 326

5.1.1 Blanding af brændstof 326

5.2 Kædesmøremiddel.... 326

5.3 Påfyldning af driftsmiddel (07)...... 327

5.4 Kontrol af kædestramningen (06, 08). 327

5.5 Kontrol af kædebremse (09) ......327

6 Betjening 328

6.1 Tænd/sluk for motoren ....328

6.1.1 Start af motoren (10, 11)......328

6.1.2 Sluk for motoren (12) 329

6.2 Efter udført arbejde....329

6.3 Skift mellem normal/sommer- og vinterdrift (29) 329

7 Arbejdsmåde og arbejdsteknik......329

7.1 Brug af et barkstød (13)....330

7.2 Træfældning (14, 15)....330

7.3 Afgrening (16)....331

7.4 Afkortning af træer (17, 18, 19) .....331

7.5 Afkortning af bygningstømmer......332

8.3 Kontrol/udskiftning af tændrør (22, 23) 333

8.4 Styreskinne (25, 27) ......333

8.5 Slibning af savkæden (24)....333

8.6 Kontrol af kædesmøring (26)......334

8.7 Indstilling af kædesmøring (28) ......334

8.8 Kontrol af savkædens stilstand i tomgang....334

8.9 Indstilling af tomgangshastighed på karburator ....335

8.10 Tabel over kædevedligeholdelse......335

8.11 Vedligeholdelsesplan....336

9 Hjælp ved forstyrrelser ....337

10 Transport....338

11 Opbevaring....338

12 Bortskaffelse....338

16 Oversættelse af den originale EF-over-ensstemmelseserklæring ....340

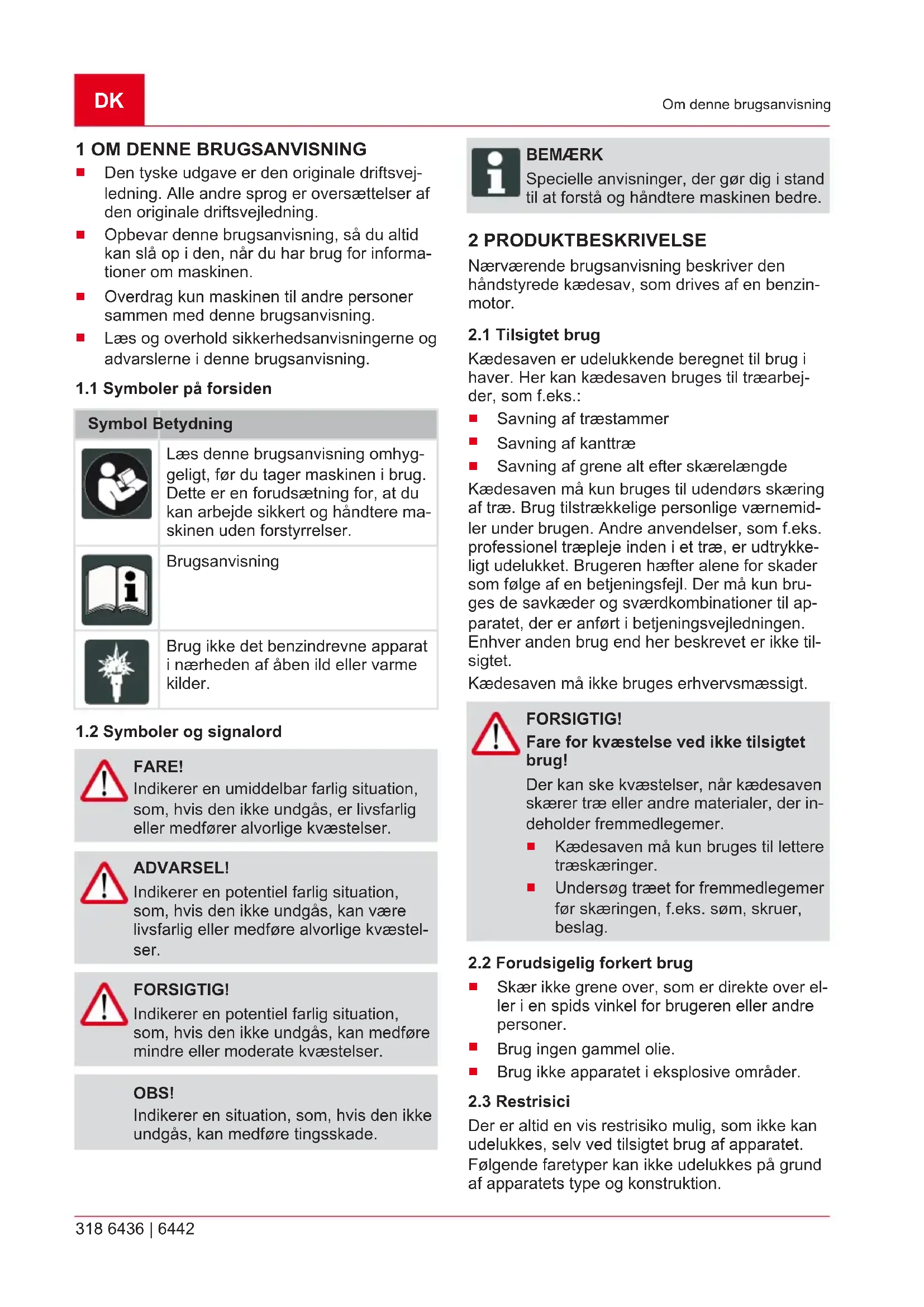

1 OM DENNE BRUGSANVISNING

Den tyske udgave er den originale driftsvejledning. Alle andre sprog er oversættelser af den originale driftsvejledning.
- Opbevar denne brugsanvisning, så du altid kan slå op i den, när du har brug for informationer om maskinen.
■ Overdrag kun maskinen til andre personer sammen med denne brugsanvisning.
Læs og overhold sikkerhedsanvisningerne og advarslerne i denne brugsanvisning.

1.1 Symboler på forsiden

Symbol Betydning

Læs denne brugsanvisning omhyggeligt, før du tager maskinen i brug. Dette er en forudsætning for, at du kan arbejde sikkert og håndtere maskinen uden forstyrrelser.

Brugsanvisning

Brug ikke det benzindrevne apparat i nærheden af åben ild eller varme kilder.

Indikerer en umiddelbar farlig situation, som, hvis den ikke undgås, er livsfarlig eller medfører alvorlige kvæstelser.

ADVARSEL!

Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan være livsfarlig eller medføre alvorlige kvæstelser.

FORSIGTIG!

Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderate kvæstelser.

OBS!

Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade.

BEMÆRK

Specielle anvisninger, der gør dig i stand til at forstå og håndtere maskinen bedre.

2 PRODUKTBESKRIVELSE

Nærværende brugsanvisning beskriver den håndstyrede kædesav, som drives af en benzinmotor.

2.1 Tilsigtet brug

Kædesaven er udelukkende beregnet til brug i haver. Her kan kædesaven bruges til træarbejder, som f.eks.:

■ Savning af træstammer
■ Savning af kanttræ
■ Savning af grene alt efter skærelængde

Kædesaven må kun bruges til udendørs skæring af træ. Brug tilstrækkelige personlige værnemidler under brugen. Andre anvendelser, som f.eks. professionel træpleje inden i et træ, er udtrykke-ligt udelukket. Brugeren hæfter alene for skader som følge af en betjeningsfejl. Der må kun bruges de savkæder og sværdkombinationer til apparatet, der er anført i betjeningsvejledningen. Enhver anden brug end her beskrevet er ikke til-sigtet.

Kædesaven må ikke bruges erhvervsmæssigt.

FORSIGTIG!

Fare for kvæstelse ved ikke tilsigtet brug!

Der kan ske kvæstelser, når kædesaven skærer træ eller andre materialer, der indeholder fremmedlegemer.

Kædesaven må kun bruges til lettere træskæringer.
■ Undersøg træet for fremmedlegemer før skæringen, f.eks. søm, skruer, beslag.

2.2 Forudsigelig forkert brug

Skær ikke grene over, som er direkte over eller i en spids vinkel for brugeren eller andre personer.
Brug ingen gammel olie.
■ Brug ikke apparatet i eksplosive områder.

2.3 Restrisici

Der er altid en vis restrisiko mulig, som ikke kan udelukkes, selv ved tilsigtet brug af apparatet.

Følgende faretyper kan ikke udelukkes på grund af apparatets type og konstruktion.

Berøring af kædens fritliggende tænder (fare for snitsår).
■ Adgang til kæden, der kører (fare for snitsår).
■ Sværdet bevæger sig pludseligt og uventet (fare for snitsår).
■ Dele af kæden løsner sig (snitsår/fare for kvæstelser).
■ Dele af træet, der skæres, løsner sig.
Inhalering af små dele af det bearbejdede træ.
■ Emissioner fra benzinmotoren.
■ Hudkontakt med brændstof (benzin/olie).
Hørenedsættelse pga. arbejdet, hvis der ikke bruges et høreværn.

2.4 Sikkerheds- og beskyttelsesanordninger

ADVARSEL!

Fare for alvorlige kvæstelser som følge af manipulerede sikkerheds- og beskyttelsesanordninger

Der kan ske alvorlige kvæstelser under kædesavens brug som følge af manipulerede sikkerheds- og beskyttelses-anordninger.

■ Deaktivér aldrig sikkerheds- og be- skyttelsesanordningerne!
Arbejd kun med kædesaven, når alle sikkerheds- og beskyttelsesanordninger fungerer korrekt.

Skeden skal sættes på styreskinnen og savkæden før en transport for at undgå kvæstelser på personer eller tingsskader.

Kædebremse

Kædebremsen udløses af håndbeskyttelsen i forbindelse med tilbageslag og standser den kørende savkæde med det samme.

Sikkerhedslåseknap

Gashåndtaget kan først trykkes ned, när sikkerhedslåseknappen er blevet trykket ind.

2.5 Symboler på apparatet

Symbol Betydning

	Vær særligt forsigtig under håndte-ringen!
	Fare for tilbageslag!
	Driv ikke kædesaven med én hånd!
	Bær beskyttelseshjelm, høreværn og øjenværn!
	Bær beskyttelseshandsker!
	Brug solide sko!
	Læs brugsanvisningen før brug!
	Driv altid kædesaven med to hænder!
	Tank til benzin/olieblanding
	Primer
	Sol: Normal/sommerdrift
	Snefnug: Vinterdrift

Symbolerne er stanset ind i maskinen for at sikre driften samt vedligeholdelsen. Hold altid øje med disse henvisninger.

Symbol	Betydning
	Åbning til påfyldning af brændstof-blandingenPosition: ved tankens dæksel
	Åbning til påfyldning af kædeoliePosition: ved olietankens dæksel
[TAGS]	Udløsning af motorafbryderen: Drej afbryderen til "O" og motoren stand-ser med det samme.Position: til venstre for bagerste greb
	Udløsning af luftspjældets knap: Trækkes knappen ud, lukkes luftspjældet, trykkes knappen ind, åbnes luftspjældet.Position: Luftfilterdæksel
	Indstilling af oliepumpe. Drej stan-gen med en skruetrækker i pilens retning mod MAX for at øge olie-flowet og mod MIN for at reducere kædeoliens flow.Position: Underside på drevet
	Skruen under markeringen "H" bruges til en indstilling af blandingen ved højt omdrejningstal.Position: foroven til venstre på det bagerste greb
	Skruen under markeringen "L" bruges til en indstilling af blandingen ved lavt omdrejningstal.Position: foroven til venstre på det bagerste greb
	Skruen over markeringen "T" bruges til en indstilling af omdrejnings-tallet ved tomgang.Position: foroven til venstre på det bagerste greb
	Viser, i hvilken retning kædebrem-sen slækkes (hvid pil) eller spæn-des (sort pil).Position: Styreskinnens forside

Symbol Betydning
	Viser, i hvilken retning kæden er monteret.Position: Styreskinnens forside
	Garanteret lydtryksniveau: 113 dB(A)

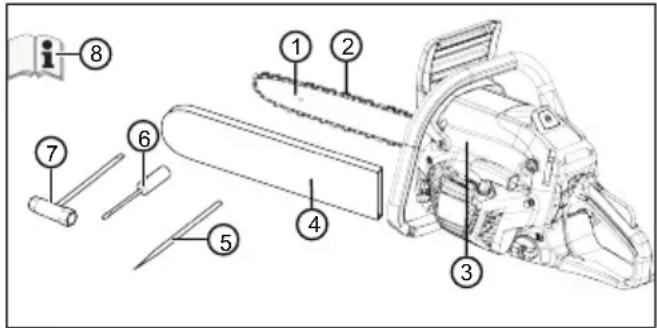

2.6 Leveringsomfang

Kontrollér efter udpakningen, om alle komponenter er blevet leveret.

Nr. Komponent

1 Styreskinne

2 Savkæde

3 Benzindreven kædesav

4 Skede til styreskinne

5 Fil

6 Skruetrækker

7 Kombinationsnøgle

8 Brugsanvisning

2.7 Produktoversigt (01)

Nr. Komponent

1 Styreskinne

2 Savkæde

3 Forreste håndbeskyttelse

4 Forreste grebsbøjle

5 Luftfilterdæksel

6 Låseklemmer til luftfilterdæksel

7 Gashåndtag

8 Sikkerhedslåseknap

9 Bageste grebsbøjle

Nr. Komponent

10 Vippekontakt til slukning af motoren, vipper automatisk tilbage

11 Brændstoftank

12 Choker-knap (til kolde starter)

13 Startergreb

14 Olietank

15 Skede til styreskinne

16 Barkstød

17 Møtrikker til styreskinne

18 Indstillingsskrue til kædestrammer

19 Skinnefastgørelse

20 Primerbolt

21 Brugsanvisning

3 SIKKERHEDSANVISNINGER

• Kontrollér apparatet dagligt før brug for skader og driftssikker tilstand, samt hver gang apparatet vælter eller ved andre hændelser, som f.eks. brug af kræfter som følge af slag eller stød.
• Kontrollér brændstofsystemets tæthed samt sikkerhedsudstyrets sikre funktion. Brug under ingen omstændigheder apparater, der ikke er driftssikre. Opsøg forhandleren i tilfælde af tvivl.
  Bær høreværn under apparatets brug, især når der arbejdes mere end 2,5 timer dagligt med apparatet. Der dannes kraftig støj under apparatets brug, hvilket kan forårsage høre-skader.
  Bær handsker, der beskytter mod vibrationer, og sørg for pauser for at forebygge vibrati- onssyndromet. Bruges apparatet i længere tid, kan det medføre gennemblødningsfor- styrrelser i hænderne som følge af vibration- nerne. En nøjagtig brugstid kan ikke angives. Dette afhænger af forskellige faktorer. Vær under apparatets brug opmærksom på dine hænder og fingre. Opsøg læge, hvis der op- står symptomer såsom f.eks. døvhed i fingre- ne, smerter, kløen, svind af muskelkraft samt ændring af hudfarve eller hud.
  Tænd ikke motoren i lukkede rum og sluk for motoren, hvis du bliver dårlig, svimmel eller utilpas under apparatets brug. Opsøg læge

med det samme. Apparatet udstøder giftige gasser, når det kører. Disse gasser kan være usynlige og uden lugt.

Brug ikke apparatet i nærheden af åbne flammer eller varme kilder. Benzin- og oliedampe er meget brandfarlige.
Bær støvbeskyttelsesmaske, hvis der dannes savstøv, damp eller røg under apparatets brug. Disse kan være farlige for sundheden.

3.1 Sikkerhedsanvisninger for kædesave

• Hold alle kropsdele på afstand af savkæden, när saven er i gang. Kontrollér forud for start af saven, at savkæden ikke berører noget. Under arbejde med en kædesav kan et øjebliks uopmærksomhed føre til, at savkæden griber fat i tøj eller kropsdele.
  Hold altid kædesaven med højre hånd på det bageste håndtag og venstre hånd på det forreste håndtag. Hvis kædesaven holdes fast i den modsatte arbejdsstilling, er der forøget risiko for personskade, og denne arbejdsstilling må derfor ikke benyttes.
  Bær beskyttelsesbriller og høreværn. Supplerende beskyttelsesudstyr til hoved, hænder, ben og fødder anbefales. Passende beskyttelsestøj reducerer risikoen for personskade som følge af omkringflyvende spånmateriale og utilsigtet kontakt med savkæden.
  Arbejd ikke med kædesaven oppe i et træ. Hvis apparatet benyttes oppe i træer, er der fare for kvæstelser.
  Sørg altid for at stå godt fast, og benyt kun kædesaven, hvis du står på et fast, sikkert og plant underlag. Glatte underlag eller ustabile ståsteder som f.eks. en stige kan føre til tab af balancen eller tab af kontrollen over kædesaven.
  Gå ved savning af en gren, der står under spænding, ud fra, at grenen fjedrer tilbage. Når spændingen i træfibrene frigives, kan grenen, der står under spænding, ramme operatøren og/eller forårsage, at vedkommende mister kontrollen over kædesaven.
  Vær særligt forsigtig ved skæring i underskov og unge træer. Det tynde materiale kan blive viklet fast i savkæden og slå imod dig eller få dig til at tabe balancen.
  Bær altid kædesaven i det forreste håndtag i slukket tilstand og med savkæden vendt væk fra kroppen. Ved transport eller opbevaring af kædesaven skal beskyttel-

sesafdækningen sættes på. Omhyggelig omgang med kædesaven reducerer sandsynligheden for utilsigtet berøring af den kørende savkæde.

Overhold anvisningerne vedr. smøring, kædestramning og udskiftning af tilbehør. En forkert strammet eller smurt kæde kan knække eller medføre forøget risiko for tilbageslag.
Sørg for at holde grebene tørre, rene og frie for olie og fedt. Fedtede, olierede greb er glatte og fører til tab af kontrollen.
Sav kun i træ. Anvend ikke kædesaven til arbejder, som den ikke er beregnet til. Eksempel: Benyt aldrig kædesaven til savning af plastic, murværk eller byggematerialer, der ikke består af træ. Anvendelse af kædesaven til arbejder, der er i modstrid med hensigten, kan medføre farlige situationer.

3.2 Årsager til og forebyggelse af tilbageslag

Tilbageslag kan forekomme, hvis spidsen af sværdet kommer i kontakt med en genstand, eller hvis træet giver efter og klemmer savkæden fast i savsporet.

Kontakt med spidsen af styreskinnen kan i forskellige situationer føre til en uventet, bagudrettet reaktion, der medfører at styreskinnen bliver slået opad og i retning af personen, der betjener apparatet.

Fastklemning af savkæden langs styreskinnens overkant kan føre til, at sværdet hurtigt stødes tilbage imod personen, der betjener apparatet.

Alle disse reaktioner kan føre til, at du mister kontrollen over saven og muligvis kommer alvorligt til skade. Forlad dig ikke udelukkende på de sikkerhedsanordninger, der er bygget ind i kædesaven. Du skal som bruger af en kædesav træffe en række forskellige forholdsregler med henblik på at kunne arbejde uden uheld og personskade.

Et tilbageslag er en konsekvens af forkert eller fejlbehæftet brug af værktøjet. Sådanne hændelser kan forhindres ved egnede forsigtighedsforholdsregler iht. nedenstående beskrivelser:

• Hold saven fast med begge hænder, og sørg for, at grebene på motorsaven omsluttes af tommelfingeren og de øvrige fingre. Sørg for at stå med kroppen og armene i en stilling, hvor du har mulighed for at modstå kræfterne fra tilbageslaget. Når der træffes egnede forholdsregler, er

brugeren i stand til at modstå kræfterne fra tilbageslaget. Giv aldrig slip på kædesaven.

Undgå atypiske kropsholdninger, og sav aldrig over skulderhøjde. På den måde undgås utilsigtet kontakt med spidsen af sværdet, og der opnås mulighed for bedre kontrol over kædesaven i uventede situationer.
Anvend altid producentens foreskrevne reservedelssværd og -kæder. Forkerte reservedelssværd og savkæder kan føre til brud på kæden og/eller til tilbageslag.
Overhold producentens anvisninger vedr. skærpning og vedligeholdelse af savkæden. For lave ryttere forøger tendensen til tilbageslag.

3.3 Sikkerhedsanvisninger til arbejdet

Overhold nationale sikkerhedsbestemmelser, f.eks. fra arbejdstilsyn, i Tyskland parterne i den kollektive overenskomst for byggesektoren ("Sozialkassen"), myndigheder for arbejdssikkerhed.
Arbejd kun med tilstrækkeligt dagslys eller kunstig belysning.
- Hold arbejdsområdet frit for ting (f.eks. savspåner og lign.). Der er fare for at komme til at snuble.
Brugeren er ansvarlig for eventuelle ulykker på andre personer og disses ejendom.

3.3.1 Bruger

Børn under 16 år og personer, der ikke har læst brugsanvisningen, må ikke bruge maskinen.
Arbejder du for første gang med en kædesav: Få brugen af kædesaven forklaret af sælgeren eller en anden kyndig person, eller tag et kursus i brugen.
■ Personer, der bruger kædesaven skal være udhvilede, raske og i form. Må du af hensyn til sundheden ikke anstrenge dig, bør du rådføre dig med en læge, om du må arbejde med en kædesav.

Tag forholdsregler til beskyttelse mod vibrationsbelastninger. Afhængigt af hvad værktøjet skal bruges til, kan de faktiske vibrationsværdier afvige fra de værdier, der er angivet i de tekniske data. Tag højde for det samlede arbejdsforløb, altså også tidspunkter hvor værktøjet kører uden last eller er slukket. Egnede forholdsregler omfatter blandt andet regelmæssig vedligeholdelse og pleje

af værktøjet og af værktøjshoveder, at holde hænderne varme, regelmæssige pauser såvel som god planlægning af arbejdsforløbet.

Find den maksimale betjeningsvarighed og passende arbejdspouser ved hjælp af vibrationsværdien.

3.3.2 Driftstider

Overhold de nationale bestemmelser for kædesavens driftstider. Kædesavens driftstider kan være begrænset af nationale og lokale bestemmelser.

3.3.3 Arbejder med kædesaven

ADVARSEL!

Fare for alvorlige kvæstelser.

Bruges en ufuldstændigt monteret kædesav, kan der ske alvorlige kvæstelser.

Brug først kædesaven, når den er monteret fuldstændigt.

Foretag en synskontrol før hver brug for at kontrollere, at kædesaven er fuldstændig og at der ikke er skader eller slidte komponenter. Sikkerheds- og beskyttelsesanordningerne skal være intakte.

Arbejd aldrig alene.
Lad altid en forbindskasse stå parat i tilfælde af ulykke.
■ Undgå at røre ved metalgenstande, der er stukket ned jorden eller har elektrisk jordforbindelse.
Det personlige beskyttelsesudstyr består af:

Beskyttelseshjelm
Høreværn (f.eks. ørebeskytter), især under en daglig arbejdstid på mere end 2,5 timer
Beskyttelsesbriller eller beskyttelseshjelmens visir
Sikkerhedsbukser med skæreindlæg
Solide arbejdshandsker
Sikkerhedssko med skridsikker sål, stålkappe og skæreindlæg

Brug ikke kædesaven over skulderhøjde, idet det så ikke længere er muligt at håndtere den sikkert.
■ Sluk for motoren, og sæt skeden på, när du skifter opholdssted.
■ Stands benzinmotoren, när den ikke skal bruges. Sæt skeden på.

Læg kun kædesaven fra dig, när du har slukket for den.
Brug ikke kædesaven som løftestang eller til at flytte træ.
Træstammer, der er tykkere end sværdlængden, må kun saves over af fagfolk.
Savkæden må kun sættes på materialet, när den er kommet op i fart. Tænd aldrig for kædesaven, mens savkæden hviler på materialet.
■ Pas på, at der ikke kommer savkædeolie ned på jorden.
■ Undlad at save, när det regner, sner eller stormer.
Sikkerheds- og beskyttelsesanordningerne må aldrig deaktiveres.

3.3.4 Vibrationsbelastning

ADVARSEL!

Fare pga. vibration

Den faktiske vibrationsemissionsværdi under brug af maskinen kan afvige fra den værdi, producenten har angivet. Vær opmærksom på følgende indflydelsesfaktorer før og under brug:

Bruges maskinen som tilsigtet?
■ Skæres eller forarbejdes materialet korrekt?
Er maskinen i en ordentlig brugbar tilstand?
Er skæreværktøjet slebet korrekt, og er det korrekte skæreværktøj monteret?
Er der monteret holdegreb eller eks-tra vibrationsgreb, og er de fast forbundet med maskinen?

Brug kun redskabet med det omdrejningstal, der er foreskrevet til det pågældende arbejde. Undgå maksimal hastighed, så larm og vibrationer minimeres.
■ Maskinens larm og vibrationer kan blive forøget som følge af ukorrekt brug og service. Dette medfører sundhedsskader. Sluk maskinen i disse tilfælde med det samme, og få den repareret af et autoriseret serviceværksted.
Belastningen som følge af vibrationer afhænger af det arbejde, der udføres eller af maskinens brug. Vurder belastningen, og sørg for tilstrækkelige arbejdspauser. Dermed redu-

ceres belastningen som følge af vibrationer over hele arbejdstiden.

Bruges maskinen i længere tid, udsættes brugeren for vibrationer, hvilket kan give kredsløbsforstyrrelser ("hvide fingre"). Bær handsker, og hold hænderne varme for at minimere denne risiko. Fastslås symptomer på "hvide fingre", skal en læge opsøges med det samme. Til disse symptomer hører: Følelsesløshed, snurren, kløen, smerter, ingen kraft, eller farven eller hudens tilstand ændrer sig. Disse symptomer angår normalt fingre, hænder eller pulsen. Er temperaturerne udendørs lave (under 10 °C), er risikoen større.
- Hold længere pauser i løbet af arbejdsdagen, så du kan komme dig igen efter larm og vibrationer. Planlæg dit arbejde således, at maskiner, der danner kraftige vibrationer, bruges fordelt over flere dage.
Får du en ubehagelig fornemmelse, eller ændres hudens farve på hænderne under ma- skinens brug, skal arbejdet afbrydes med det samme. Hold nok pauser, før træthed melder sig. Uden tilstrækkelige pauser kan et hånd- arm-vibrationssyndrom opstå.
Minimer risikoen for at blive udsat for vibrationer. Plej maskinen som angivet i brugsanvisningen.
■ Skal maskinen bruges ofte, skal du henvende dig til din forhandler for at købe antivibrati-onstilbehør (f.eks. greb).
■ Fastlæg en arbejdsplan for, hvordan vibrationsbelastningen kan minimeres.

3.3.5 Støjbelastning

Støjbelastning kan ikke undgås helt med maskinen. Brug den støjende maskine på tilladte tidspunkter. Overhold hviletider, og begræns arbejdets varighed til det nødvendigste. For din egen personlige beskyttelse og for at beskytte personer i nærheden, skal der bruges høreværn.

Der dannes en eksplosiv atmosfære, hvis benzin/luft-blandingen siver ud. Antændelse, eksplosion og brand kan medføre alvorlige kvæstelser og være livsfarlig ved ukorrekt håndtering af brændstoffet.

Rygning er forbudt, när benzinen håndteres.
Håndter kun benzin udendørs og aldrig i lukkede rum.
■ Overhold ubetinget følgende regler.

• Transportér og opbevar kun benzin og olie i beholdere, der er godkendt til dette formål. Sørg for, at børn ikke kan få adgang til opbevaret benzin og olie.
  ■ Forebyg forurening af jorden (miljøbeskyttelse) ved at sørge for, at der ikke trænger benzin og olie ned i jorden. Brug en tragt til påfyldningen.
• Fyld aldrig brændstof på apparatet i lukkede rum. Benzindampe kan samle sig på gulvet og derved forårsage antændelse eller endda en eksplosion.
  Tør spildt benzin af apparatet eller på gulvet. Lad tekstiler, som er blevet brugt til optørring af benzinen, tørre på et sted med god ventilation, inden du bortskaffer disse tekstiler. I modsat fald kan der ske spontan selvantændelse.
  Er benzin blevet spildt, dannes der benzindampe. Start derfor aldrig apparatet ved dette sted, men mindst 3 m væk.
  ■ Undgå hudkontakt med mineralske olieprodukter. Indånd ikke benzindampe. Bær altid beskyttelseshandsker under påfyldningen af brændstoffet. Skift beskyttelsestøj regelmæssigt, og få det renset.
  Sørg for, at dit tøj ikke kommer i kontakt med benzinen. Hvis der er kommet benzin på dit tøj, skal du skifte tøj omgående.
• Fyld aldrig benzin på apparatet, mens moto-ren er i gang eller varm.

3.3.7 Sikkerhed for personer, dyr og ting

Brug kun maskinen til de opgaver, den er beregnet til. Hvis maskinen ikke bruges som til-sigtet, er der risiko for kvæstelser og tings-skader.

Tænd kun for maskinen, når der ikke opholder sig personer og dyr i arbejdsområdet.
■ Overhold en sikkerhedsafstand til personer og dyr. Sluk for maskinen, hvis personer eller dyr nærmer sig.
- Hold aldrig motorens udstødningsstråle mod personer og dyr samt brandfarlige produkter og genstande.
Grib aldrig ind i indsugnings- og luftgitteret, när motoren er i gang. Der er fare for kvæstelser på de roterende maskindele.
Sluk altid for maskinen, når den ikke skal bruges. F.eks. når arbejdsområdet forlades, ved service og vedligeholdelse, når benzin/olieblandingen hældes på maskinen.
■ Sluk for maskinen i tilfælde af en ulykke for at undgå yderligere kvæstelser og tingsskader.
Brug aldrig maskinen med slidte eller defekte dele. Slidte eller defekte maskindele kan forårsage alvorlige kvæstelser.
■ Opbevar maskinen uden for børns rækkevidde.

4 MONTERING

FARE!

Livsfare samt fare for alvorlige kvæstelser.

Livsfare og fare for meget alvorlige kvæstelser når motoren er tilsluttet.

Alle indgreb skal udføres med slukket motor.

OBS!

Fare for skader på apparatet

Fare for skader på apparatet pga. ukorrekt montering.

Udpakning og montering skal finde sted på et plant og stabilt underlag.
Der skal være tilstrækkelig plads til bevægelse af apparatet og emballagen, og der skal være egnet værktøj til rådighed.

OBS!

Fare for miljøforurening

Fare for miljøforurening pga. ukorrekt montering.

Bortskaffelse af emballagen skal finde sted i overensstemmelse med gældende lokale forskrifter.

FORSIGTIG!

Fare for kvæstelse

Skarpe samt bevægende apparatdele kan medføre kvæstelser.

Bær altid faste arbejdshandsker, når du skal montere sværdet og kæden.
Arbejd ved montering af sværdet og kæden altid med største omhu for at undgå negative indvirkninger på apparatets sikkerhed og effektivitet; hvis du er i tvivl om noget, skal du kontakte din forhandler.

BEMAERK

Apparatet leveres med afmonteret sværd og kæde og med tom blandings- og olietank.

Kontrollér før monteringen, at kædebremsen ikke er spændt. Kædebremsen slækkes, når håndbeskyttelsen (01/3) trækkes mod grebsbøjlen (01/4).

4.1 Montering af styreskinne og savkæde (02 til 06)

1. Løsn de to sekskantmøtrikker (02/1) med den medfølgende kombinationsnøgle og træk kædehjulsbeskyttelsen (02/2) af (02/a).
2. Fjern afstandsstykket (02/3) af plast. Af-standsstykket benyttes kun under transport af det indpakkede apparat og behøves ikke længere.
3. Før styreskinnens (03/1) not ind i tapskruen (03/2) (03/a). Skub styreskinnen mod maskinens hus (03/b).
4. Læg savkæden (04/1) omkring kædehjulet (04/2) og ind i styreskinnens not (04/3). Hold øje med køreretningen. Læg savkæden omkring styreskinnens omstyringshjul (05/a).
5. Sæt kædehjulsbeskyttelsen (06/1) på igen. Spænd her sekskantmøtrikkerne (06/2) kun let til.
6. Skub styreskinnen fra maskinens hus, indtil savkæden er strammet let.
7. Spænd kun de to sekskantmøtrikker (06/2) så meget, at savkæden stadig kan strammes.
8. Drej indstillingsskruen til kædestrammeren (06/3) så meget, at savkæden bliver strammet korrekt (se kapitel 5.4 "Kontrol af kædestramningen (06, 08)", side 327).
9. Spænd sekskantøtrikkerne (06/2) til.

5 IBRUGTAGNING

5.1 Brændstof

OBS!

Fare for skader på apparatet

Anvendelse af benzin alene beskadiger motoren og medfører, at garantien bortfalder.

Benyt kun benzin og smøreolie af høj kvalitet, så de mekaniske deles samlede ydeevne og holdbarhed også er givet på længere sigt.

BEMÆRK

Blyfri benzin har en tendens til at danne aflejringer i dunken, hvis det opbevares i mere end 2 måneder. Anvend altid frisk benzin!

Dette apparat er udstyret med en totaktsmotor, som arbejder med en benzin/olie-blanding.

Egnet olie

Brug kun syntetiske totakt-motorolier af høj kvalitet. Hos forhandleren fås olier, der er udviklet specifikt til sådanne motorer, og som muliggør høje ydeevner.

Egnet benzin

Brug kun en blyfri benzin på mindst 90 oktan.

5.1.1 Blanding af brændstof

FARE!

Benzin og blanding er letantændelige!

• Benzin og blanding må kun opbevares i beholdere, der er godkendt specifikt til brændstoffer, og på et sikkert sted beskyttet imod kilder til varme og åben ild.
  ■ Beholderne må aldrig opbevares, så de på nogen måde er tilgængelige for børn.
  Der må ikke ryges under forberedelsen af blandingen, og forsøg i videst mulige omfang at undgå indånding af benzindampene.

OBS!

Risiko for motorskader

Ren benzin medfører skader, og at motoren ikke fungerer mere. Garantikrav kan i dette tilfælde ikke gøres gældende over for fabrikanten.

- Driv kun motoren med en benzin/olieblanding i det foreskrevne blandingsforhold.

BEMÆRK

Blandingen er løbende udsat for en aldringsproces. Forbered ikke for store mængder ad gangen, da der er risiko for, at der derved kan dannes aflejringer.

BEMÆRK

Rengør benzin- og blandingsbeholdere regelmæssigt for at fjerne eventuelle af-lejringer.

Er blandingen ikke god nok, øges risikoen for koblingsslid. Garantien mister sin gyldighed, når anvisninger om blanding af brændstoffet osv. fra denne håndbog ikke overholdes.

I skemaet nedenfor findes et eksempel på et korrekt blandingsforhold.

Blandingsforhold Benzin Olie

50:1 (50 dele brændstof og 1 del olie)

5 liter 100 ml

1. Hæld ca. halvdelen af den anførte benzinmængde i en dertil godkendt beholder.
2. Fyld al olien i beholderen iht. specifikationen i tabellen.
3. Tilsæt resten af benzinen.
4. Luk beholderen, og bland grundigt.

5.2 Kædesmøremiddel

OBS!

Fare for skader på apparatet

Bruges der gammel olie til kædesmøringen, kan det indeholdte metalstøv slide styreskinner og savkæde for hurtigt. Fabrikantens garantien bortfalder i dette tilfælde.

Brug aldrig gammel olie, men kun økologisk, nedbrydelig savkædeolie.

OBS!

Fare for miljøforurening

Brugen af mineralsk olie til kædesmøringen kan medføre alvorlig miljøforurening.

Brug aldrig mineralsk olie, men kun økologisk nedbrydelig savkædeolie.

Der må ikke benyttes forurenet olie, da dette kan føre til blokering af filteret i tanken og irreparabel beskadigelse af oliepumpen.

Det er meget vigtigt, at der bruges olie af høj kvalitet for at sikre en effektiv smøring af de skærende dele. Brugt olie eller olie af ringere kvalitet påvirker smøringen negativt og forkorter savkædens og styreskinnens levetid.

Olietanken bør fyldes helt op (ved hjælp af en tragt), hver gang der påfyldes brændstof. Da olietankens kapacitet er beregnet således, at brændstoffet vil være brugt op før olien, sikres det, at apparatet ikke kommer til at køre uden smøre-middel.

5.3 Påfyldning af driftsmiddel (07)

FARE!

Der dannes en eksplosiv atmosfære, hvis benzin/luft-blandingen siver ud. Antændelse, eksplosion og brand kan medføre alvorlige kvæstelser og være livsfarlig ved ukorrekt håndtering af brændstoffet.

Rygning er forbudt, när benzinen håndteres.
Händter kun benzin udendørs og aldrig i lukkede rum.
■ Overhold ubetinget følgende regler.

Hæld brændstoffet på

1. Sluk motoren, og træk skeden over savkæden.
2. Rengør tankdækslet (07/1) og det omkringliggende område, så der ikke kan falde snavs ned i tanken.
3. Skru forsigtigt tankdækslet (07/1) op, da der kan have dannet sig tryk i beholderen.
4. Fyld brændstoffet på med en tragt.
5. Sæt tankdækslet på tanken og skru til.
6. Tør spildt brændstof af bunden og apparatet.
7. Start apparatet først, når brændstofdampe er fordampede.

Påfyldning af savkædeolie

1. Sluk motoren, og træk skeden over savkæden.
2. Rengør olietankdækslet (07/2) og det om- kringliggende område, så der ikke kan falde snavs ned i tanken.
3. Skru olietankdækslet (07/2) på.
4. Fyld savkædeolien på med en tragt.
5. Sæt olietankdækslet på tanken og skru til.
6. Tør spildt savkædeolie af bunden og apparatet.

5.4 Kontrol af kædestramningen (06, 08)

FARE!

Livsfare samt fare for alvorlige kvæstelser.

Livsfare og fare for meget alvorlige kvæstelser når motoren er tilsluttet.

Alle indgreb skal udføres med slukket motor.

Stramningen er korrekt, når trækleddene ikke løsner sig, når savkæden løftes midt på styreskinnen (08/1), og når savkæden stadig kan drejes.

Stramning af savkæden

1. Løsn kædehjulsbeskyttelsens (06/1) sekskantmøtrikker (06/2) med den medfølgende kombinationsnøgle.
2. Drej indstillingsskruen (06/3) så meget, at savkæden bliver strammet korrekt.
3. Spænd sekskantøtrikkerne (06/2) til.

5.5 Kontrol af kædebremse (09)

ADVARSEL!

Livsfare og fare for meget alvorlige kvæstelser pga. defekt kædebremse

Fungerer kædebremsen ikke, kan der f.eks. ske tilbageslag (kickback) og den kørende kæde kan medføre meget alvorlige kvæstelser eller endda være livsfarlig for brugeren.

■ Test kædebremsen før hver brug.
Tænd ikke for kædesaven, hvis kædebremsen er defekt. Få kædesaven kontrolleret af et serviceværksted.

Apparatet er udstyret med et sikkerhedsbremse-system (kædebremse).

Kædebremsen er en anordning, der blev udviklet til at standse savkædens bevægelse omgående, när den registrerer et tilbageslag. Kædebremsen er normalt automatisk aktiveret af masseinertien.

Denne bremse kan også udløses manuelt til en kontrol.

1. Start motoren, og hold apparatet fast i begge greb.
2. Betjen sikkerhedslåseknappen (01/8) og gashåndtaget (01/7) for at holde kæden i bevægelse, og tryk derefter håndbeskyttelsen (09/1) fremefter med håndryggen (09/a). Savkæden skal standse med det samme.
3. Når savkæden står stille, skal sikkerhedslåseknappen og derefter gashåndtaget slippes.
4. Sluk motoren.
5. Tryk håndbeskyttelsen bagud (09/b) for at løsne kædebremsen

6 BETJENING

■ Overhold nationale bestemmelser for anvendelsestider.
- Hold godt fat om bageste greb med højre hånd og tag om bøjlegrebet med venstre hånd.
- Slip ikke grebene, mens motoren er i gang.
Brug ikke kædesaven:
■ hvis du er træt
føler dig utilpas
- har indtaget alkohol, medicin og narkotika

6.1 Tænd/sluk for motoren

ADVARSEL!

Der dannes en eksplosiv atmosfære, hvis benzin/luft-blandingen siver ud. Antændelse, eksplosion og brand kan medføre alvorlige kvæstelser og være livsfarlig ved ukorrekt håndtering af brændstoffet.

■ Motoren må ikke startes tættere end 3 meter på optankningsstedet.

6.1.1 Start af motoren (10, 11)

FORSIGTIG!

Fare for kvæstelser pga. startsnoren

Händen kan blive trukket hurtigt mod motoren med startsnorens hurtige returnering. Dette kan medføre klemninger eller forstuvninger.

Vikl aldrig startsnoren omkring hånden.

OBS!

Fare for skader på apparatet

Trækkes startsnoren for langt ud, kan det medføre beskadigelser.

Undlad at trække snoren helt ud og undgå at bringe snoren i kontakt med kanten af snorestyret. Før derefter grebet ind imod apparatet, og sørg for at forhindre, at snoren trækkes ukontrolleret ind igen.

OBS!

Fare for skader på apparatet

Kører motoren med højt omdrejningstal og udløst kædebremse, kan koblingen blive for varm.

■ Undlad at lade motoren køre med høje omdrejningstal og udløst kædebremse.

Koldstart

Med en kold start menes en motorstart, efter at motoren har været slukket i mindst 5 minutter eller efter at der blev fyldt brændstof på.

1. Placer apparatet på en plan flade, hold om den forreste grebsbøjle og tryk apparatet mod jorden. Stig evt. ind i den bagerste grebsbøjle med den højre fodspids.
2. Spænd kædebremsen, tryk håndbeskyttelsen fremefter.
3. Fjern savkædens skede.
4. Tryk primerbolten (10/1) 3 til 4 gange (10/a).
5. Drej choker-knappen (11/1) helt med uret.
6. Træk startergrebet (11/2) op med den frie hånd (11/a), indtil der mærkes en modstand.
7. Slip ikke startergrebet, træk kraftigt i det flere gange, indtil motoren starter. Drej chokerknappen (11/1) helt mod uret.

8. Træk flere gange kraftigt i startergrebet (11/2), indtil motoren starter igen.

9. Når motoren kører, skal der trykkes kort på sikkerhedslåseknappen (11/3) og gashåndtaget (11/4). Dermed frigøres karburatorens spjæld fra den läste position.

10. Lad apparatet køre i tomgang i ca. 1 minut.
11. Slæk kædebremsen, tryk dertil håndbeskyttelsen bagud.

Varmstart

Standses motoren et øjeblik, kan den kun startes igen med et tryk på primerbolten, dog uden at choker-drejeknappen skal drejes.

6.1.2 Sluk for motoren (12)

1. Slip sikkerhedslåseknappen (12/1) og derefter gashåndtaget (12/2).
2. Lad motoren køre i tomgang i nogle sekunder.
3. Tryk vippekontakten (12/3) i position "0" (12/a).

6.2 Efter udført arbejde

ADVARSEL!

Fare for kvæstelser på klinger

Savkædens skarpe led kan forårsage snitsår.

Det varme apparat kan antænde afskåret materiale (f.eks. savsmuld, rester af grene eller blade).

Lad motoren køle af, inden du stiller apparatet til opbevaring i et rum.
- Reducer brandfaren ved at rengøre apparatet for savspåner, kviste, blade og overskydende fedt.
■ Beholdere med skæreaffald må aldrig opbevares indendørs.

1. Sluk motoren (se kapitel 6.1.2 "Sluk for motoren (12)", side 329).
2. Lad apparatet køle af.
3. Fjern alle spor af savspåner og olierester.

4. I tilfælde af stærk tilsmudsning skal savkæden afmonteres og lægges i blød i nogle timer i en beholder med et specialrensemiddel. Skyl den efterfølgende med rent vand, og behandl den med en egnet rustbeskyttelsesspray, inden den monteres på apparatet.

5. Træk skeden på savkæden, før apparatet lægges til side.

6.3 Skift mellem normal/sommer- og vinterdrift (29)

For at forebygge overisning af karburatoren ved lave omgivelsestemperaturer (under 5 °C), kan indsugningsluften forvarmes ved at ændre stillingen på skyderindsatsen til vinterpositionen. Skyderindsatsen er placeret under luftfilterdækslet, som skal tages af.

OBS!

Bruges kædesaven ved mere end 5 °C og skyderindsatsen står i vinterposition, kan apparatet blive for varmt.

■ Kontrollér omgivelsestemperaturen før brug, og tilpas skyderindsatsens position efter behov.

1. Demontér luftfilterdækslet (se kapitel 8.1 "De- montering/montering af luftfilterdæksel (20)", side 332).
2. Træk skyderindsatsen (29/1) ud af rammen med hånden (29/a).
3. Drej skyderindsatsen horisontalt (29/b):

Over 5 °C, dvs. normal/sommerdrift: Sol-symbolet (29/2) skal kunne ses i normal/sommerdrift.
■ Under 5 °C, dvs. vinterdrift: Snefnugsymbolet (29/3) skal kunne ses i vinterdrift.

1. Drej skyderindsatsen vertikalt (29/c).
2. Skub skyderindsatsen ind i rammen (29/d).
3. Montér luftfilterdækslet (se kapitel 8.1 "De- montering/montering af luftfilterdæksel (20)", side 332).

7 ARBEJDSMÅDE OG ARBEJDSTEKNIK

FARE!

Livsfare på grund af utilstrækkeligt faglig viden!

Utilstrækkelig faglig viden kan være skyld i meget alvorlige kvæstelser og endda dødsfald!

Kun instruerede og erfarne personer må fælde og afgrene træer.

FARE!

Ukontrollerede maskinbevægelser er livsfarlige

Den roterende savkæde udvikler høje kræfter, som kan medføre at savkæden pludseligt og ukontrolleret springer ud af snittet og slynges væk.

- Hold fast om kædesaven med begge hænder, den venstre hånd om den forreste grebsbøjle og den højre hånd om den bagerste grebsbøjle. Uafhængigt at, om du er højre- eller venstrehåndet.

FARE!

Livsfare ved tilbageslag (kickback)!

Sker der et tilbageslag (kickback), kan brugeren blive livsfarligt kvæstet.

■ Overhold ubetinget tiltagene for at undgå tilbageslag!

FORSIGTIG!

Sundhedsfare ved inhalering af farlige stoffer!

Inhalering af dampe fra smøreolier, udstødningsgasser og savstøv kan medføre sundhedsskader.

Brug derfor altid de foreskrevne personlige værnemidler.

FORSIGTIG!

Fare for kvæstelser, hvis kædesaven er blokeret

Hvis du forsøger at trække det blokere-de apparat, dvs. savkæden/styreskin- nen, med tændt motor ud af snittet, er der fare for kvæstelser samt fare for at apparatet beskadiges.

Stands motoren, og bræk snittet (f.eks. med et brydejern) eller udfør et aflastningssnit med en anden kædesav eller et andet apparat. Træk det blokerede apparat væk, så snart snittet udvides.
Følg henvisningerne og fremgangsmåderne i de følgende afsnit, for at undgå at savkæden blokeres eller klemmer fast.

BEMÆRK

Der afholdes med jævne mellemrum kurser i håndtering af kædesave og træfældning.

7.1 Brug af et barkstød (13)

1. Sæt barkstødet (13/1) an på stammen og udfør en cirkelbevægelse med savkæden (13/a), så den skærer ned i træet.
2. Gentag dette flere gange, og forskyd barkstø-dets placering en smule hver gang (13/b).

7.2 Træfældning (14, 15)

FARE!

Livsfare ved faldende træer!

Hvis det ikke er muligt at undvige bagud, när træet falder, er der fare for alvorlig kvæstelse eller endda dødsfald!

Begynd først at fælde, når du har sikret dig, at du kan vige uhindret tilbage fra træet, der skal fældes.

FARE!

Livsfare ved et træ, der falder ukon- trolleret!

Der er fare for særdeles alvorlige kvæstelser og endda dødsfald ved træer, der falder ukontrolleret!

For at sikre at et træ falder kontrolleret, skal der være en fældekam på ca. 1/10 af træets diameter mellem forhugget og fældesnittet.

■ Fæld ikke, hvis det blæser.

BEMAERK

Der må kun anvendes kiler af træ, kunststof eller aluminium.

Før et træ fældes, skal følgende forholdsregler udføres.

Sørg for, at der ikke er personer, dyr eller genstande inden for fareområdet.
Sikkerhedsafstanden mellem andre arbejdspladser eller genstande skal være på mindst 2½ gange træets længde.
Pas på forsyningsledninger og andres ejendom. Underret eventuelt energiselskabet eller ejeren.
Bedøm træets faldretning. Træet faldretning bestemmes ved:

Træets naturlige hældning

træets højde
Flere grene på den ene end på den an- den side af træet
niveauforhold/skråning
Asymmetrisk vækst, skader i træet
■ vindretning og vindhastighed
snebelastning

Arbejd altid oven over træet, der skal fældes, hvis det vokser på en skråning.

Forvis dig om, at der ikke er hindringer i den forud fastlagte returneringsvej. Returneringsvejen skal være ca. 45° skråt bagud i forhold til fælderetningen (14).

Der skal laves et forhug og et fældesnit for at fælde et træ.

1. Anbring barkstødet sikkert på træmaterialet, der skal saves ved fælde- og afkortningssnit.

2. Sav først forhugget vandret ned (15/c), og derefter skråt fra oven i en vinkel på mindst 45°. På denne måde undgås det, at kædesaven klemmes fast, når det andet kærvsnit skæres. Forhugget skal være så langt nede ved jorden som muligt og anbringes i den ønskede fælderetning (15/e). Dybden skal være på ca. 1/4 af stammens diameter.

3. Sav nøjagtigt vandret ind for at danne et fældesnit (15/d) på den modsatte side af forhugget. Fældesnittet skal være 3-5 cm over det vandrette snit i forhugget.

4. Sav fældesnittet (15/d), så der stadig er en fældekam (15/f) på mindst 1/10 af stammens diameter mellem forhugget (15/C) og fældesnittet (15/d). Denne fældekam forhindrer, at træet drejer og falder i den forkerte retning. Når fældesnittet (15/d) kommer tættere og tættere på fældekammen (15/f), bør træet begynde at hælde.

Hvis træet falder, mens der saves:

Afbryd fældesnittet, hvis træet eventuelt falder i den forkerte retning eller bøjer sig tilbage og klemmer kædesaven fast. Driv en kile ind for at åbne snittet og rette træet ind efter den ønskede faldretning.

Træk straks kædesaven ud af snittet, slå den fra, og læg den væk.

Træk dig tilbage til undvigelsesområdet.

■ Pas på nedfaldende grene og kviste.

1. Hvis træet bliver stående, skal du få træet til at falde kontrolleret ved at drive kiler ind i fældesnittet.

2. Når du er færdig med at save, skal du straks tage høreværnet af, og være opmærksom på signaler eller advarselsråb.

7.3 Afgrening (16)

Ved dette arbejde skal følgende punkter overhol- des:

• Afstøt kædesaven på træstammen, og skær frit tilgængelige grene direkte af træstammen (16/a). Arbejd nedefra og opefter på skråninger.
  Lad først større nedadvendte grene, der støtter træet, blive siddende.
  ■ Sav mindre grene over med ét snit.
  Pas på grene, der er i spænd, og skær dem først en smule oppefra, og derefter nedefra og op, så kædesaven ikke kommer til at sætte sig fast (16/b).
  Frithængende grene skæres en smule igennem nedefra og derefter igennem oppefra (16/c).
• Indstik-, længde- og hjertesnit bør kun udføres af erfarne eller instruerede personer.

7.4 Afkortning af træer (17, 18, 19)

Ved dette arbejde skal følgende punkter overholdes:

Stå altid oven over træstammen på skråninger, da der er risiko for, at træstammen kan rulle ned.
Før kædesaven således, at alle kroppens de- le holdes uden for savkædens forlængede svingområde.
■ Sæt kædesaven an mod stammen:

Sæt barkstødet på lige ved siden af snitkanten, og lad kædesaven dreje rundt om dette punkt.
Kædesaven kan glide væk eller hoppe let, når den sættes an mod emnet. Dette afhænger af træet samt savkædens tilstand. Hold derfor altid godt fast om kædesaven.

Kædesaven svinger lidt pga. dens egenvægt efter skæringen, da den ikke længere understøttes af skæringen. Hold kontrolleret imod og udøv intet tryk, så savkæden ikke rammer jorden.

■ Vent, til savkæden står stille, før du slukker kædesaven efter et udført snit.

■ Sluk altid for kædesavens motor, før du går hen til det næste træ.

Træstammen hviler i hele sin længde på jorden:

Skær træstammen gennem ovenfra, og pas på ikke at ramme jorden (17/a).

Træstammen hviler på den ene ende:

For at undgå træsplinter eller at kædesaven kommer til at sætte sig fast, skal du først save 1/3 af stammens diameter igennem nedefra (18/a) og derefter resten ovenfra parallelt med det underliggende snit (18/b).

Træstammen hviler på begge ender:

For at undgå træsplinter og at kædesaven kommer til at sætte sig fast, skal du først save 1/3 af stammens diameter igennem oppefra (19/a) og derefter resten nedefra parallelt med det øverste snit (19/b).

7.5 Afkortning af bygningstømmer

Ved dette arbejde skal følgende punkter overholdes:

Brug et sikkert saveunderlag (savbuk, kiler, bjælker).
■ Sørg for sikkert fodfæste, og at kroppen er i balance.
Sørg for at sikre rundstokke mod at dreje.
Savkæden må kun sættes på materialet, när den er kommet op i fart. Tænd aldrig for kædesaven, mens den hviler på materialet.
- Hold aldrig træet fast med foden, og lad aldrig en anden holde træet fast for dig.

8 SERVICE OG VEDLIGEHOLDELSE

FARE!

Livsfare ved ukorrekt vedligeholdelse

Vedligeholdelse foretaget af ukvalificerede personer samt ikke-godkendte reservedele kan medføre alvorlige kvæstelser og endda død under brugen.

Fjern aldrig sikkerhedsanordninger, og sæt dem aldrig ud af funktion.
Brug kun godkendte originale reservedele.
Sørg gennem regelmæssig og korrekt vedligeholdelse for, at maskinen befinder sig i en funktionsdygtig og ren tilstand.

FARE!

Livsfare samt fare for alvorlige kvæstelser.

Livsfare og fare for meget alvorlige kvæstelser när motoren er tilsluttet.

Alle indgreb skal udføres med slukket motor.

FORSIGTIG!

Fare for kvæstelser

Skarpe samt bevægelige maskindele kan medføre kvæstelser.

Bær altid handsker under vedligeholdelse, pleje samt rengøring af maskinen!

Korrekt vedligeholdelse er grundlæggende nødvendig for at opretholde apparatets oprindelige effektivitet og brugssikkerhed.
Sørg for, at samtlige møtrikker og skruer er spændt fast, så det sikres, at apparatet altid arbejder under gode betingelser.
- Apparatet må aldrig benyttes med slidte eller beskadigede komponenter. De beskadigede dele skal udskiftes og må aldrig repareres.

Før vedligeholdelsesarbejder:

■ Sluk motoren, og lad den køle af.
■ Træk tændrørsstikket af.
Ved arbejder på savkæden skal der bæres beskyttelseshandsker.
Fjern ikke skeden, medmindre der skal foretages indgreb på styreskinnen eller kæden.
■ Olie, benzin og andre forurenende stoffer skal bortskaffes korrekt.

8.1 Demontering/montering af luftfilterdæksel (20)

Demontering af luftfilterdæksel

1. Skub en skruetrækker ind mellem låseklemmen (20/1) og luftfilterdækslet (20/2).
2. Tryk låseklemmerne væk fra luftfilterdækslet med skruetrækkeren (20/a).
3. Tag luftfilterdækslet af apparatet (20/c).

Montering af luftfilterdæksel

1. Skub luftfilterdækslets lask (20/3) under huset, og sæt derefter luftfilterdækslet på apparatet.
2. Tryk låseklemmerne (20/1) mod luftfilterdækslet (20/b), til de går i hak.

8.2 Rengøring af luftfilter (21)

OBS!

Et snavset, defekt eller manglende luftfilter udgør en fare

Apparatets motor ødelægges uoprette- ligt af et snavset, ødelagt eller manglen- de luftfilter.

Rengøring af luftfilteret er en forudsætning for uprolematisk drift og lang levetid på apparatet. Arbejd aldrig uden luftfilter eller med et beskadiget filter, da dette kan medføre skader på motoren.
■ Rengøring skal finde sted for hver 15. timers maskindrift.
- Filterelementet må ikke vaskes og skal altid udskiftes, så snart det er for snavset eller ødelagt.

Demontering af luftfilter

1. Sluk motoren, og lad den køle af.
2. Demontér luftfilterdækslet (se kapitel 8.1 "De- montering/montering af luftfilterdæksel (20)", side 332).
3. Løsn vingemøtrikken (21/1).
4. Træk luftfilteret (21/2) af opefter (21/a).
5. Luk indsugningsåbningen (21/3) med en ren klud. Dette hindrer, at snavs falder ned i karburatorens rum.
6. Adskil luftfilterets (21/4) to dele.

Rengør luftfilteret

1. Rens nylonfilteret med en pensel eller en fin børste. Pust evt. forsigtigt med trykluft indefra og udefter.

Montering af luftfilter

8.3 Kontrol/udskiftning af tændrør (22, 23)

Tændrøret skal udskiftes, når der konstateres skader på isoleringen, elektrodeslid eller meget olierede elektroder.

Forberedelse

1. Sluk motoren, og lad den køle af.

2. Demontér luftfilterdækslet (se kapitel 8.1 "De- montering/montering af luftfilterdæksel (20)", side 332).

3. Træk tændrørshætten (22/1) af.

Kontrol af elektrodeafstand (23)

1. Skru tændrøret (22/2) ud med den medfølgende kombinationsnøgle.
2. Rens elektroden med en børste (23/1).
3. Mål afstanden (23/2). Afstanden skal udgøre 0,6 til 0,7 mm.

Udskiftning af tændrør

1. Skru tændrøret (22/2) ud med den medfølgende kombinationsnøgle.
2. Skru det nye tændrør helt i.
3. Skub tændrørsstikket på tændrøret.

8.4 Styreskinne (25, 27)

Forebyg asymmetrisk slid ved at vende styreskinnen regelmæssigt.

Følgende vedligeholdelsesarbejder skal udføres:

■ Smør omstyringshjulets leje (27).
Rens styreskinnens not med en skraber (følger ikke med ved leveringen) (25).
■ Rens smørehullerne.
Brug en fladfil til at fjerne graten fra notens føringsflanker og udligne eventuelle uoverensstemmelser imellem føringerne.

Styreskinnen skal udskiftes, när:

■ Notens dybde er mindre end højden på trækleddet (som aldrig må berøre bunden af noten);
den indvendige føringsvæg er så slidt, at kæden kommer til at hælde til siden.

8.5 Slibning af savkæden (24)

FARE!

Livsfare ved tilbageslag (kickback)!

Er savkæden slebet forkert, kan det medføre øget risiko for tilbageslag og dermed risiko for livsfarlige kvæstelser.

■ Slib savkæden korrekt for at minime-re risikoen for tilbageslag.

BEMAERK

Uerfarne brugere af savkæden bør få slebet savkæden af en fagkyndig fra kundeservicen.

Savkæden skal af hensyn til både sikkerhed og effektivitet altid være skarp.

Skærpning er nødvendig, när:

■ Savspånerne har form af støv.
Der kræves større kraft for at skære.
■ Snittet ikke bliver lige.
■ Vibrationerne tager til.
Brændstofforbruget tager til.

Hvis skærpningen overlades til et specialiseret kundeservicecenter, kan arbejdet udføres med egnet værktøj, som sikrer minimal fjernelse af materiale og en ensartet skarphed på alle tænder.

Savkæden kan skærpes med specielle rundfile, hvis diameter er tilpasset den pågældende kæde-type (se kapitel 8.10 "Tabel over kædevedligeholdelse", side 335). Dette kræver øvelse og omhu, så tænderne ikke beskadiges.

Til slibning af savkæden:

1. Sluk motoren, slæk kædebremsen, og spænd styreskinnen med monteret savkæde fast i en egnet skruestik. Sørg for, at savkæden uhindret kan bevæge sig.
2. Stram savkæden, hvis den er løs.
3. Sæt filen i det dertil hørende styr, og før derefter filen ind i tandens udsparing. Sørg for at opretholde en ensartet hældning i overensstemmelse med tandprofilen.
4. Udfør kun enkelte filetag og udelukkende fremad, og gentag arbejdstrinnet på alle tænderne, der vender i samme retning (højre eller venstre).
5. Vend styreskinnen om i skruestikken, og gen- tag arbejdstrinnet på de resterende tænder.
6. Kontrollér, at rytteren ikke stikker oven for prøveværktøjet. Hvis den gør det, skal det overskydende materiale fjernes ved hjælp af en fladfil, og profilen afrundes.
7. Efter skærpningen skal spåner og støv fra arbejdet fjernes, og savkæden skal smøres i et oliebad.

Kæden skal udskiftes, när:

■ Tændernes længde er mindre end 5 mm;
Hvis markeret: Markeringen på leddenes tænder blev underskredet;
■ Leddenes slør ved kædenitterne bliver for stort.

8.6 Kontrol af kædesmøring (26)

Brug aldrig apparatet uden tilstrækkelig kædesmøring. Dette nedsætter apparatets levetid. Kontrollér altid oliemængden i olietanken og olieindsprøjtningen, før arbejdet påbegyndes.

1. Start apparatet.
2. Den roterende savkæde holdes ca. 15 cm over en træstub eller et egnet underlag.
   Der dannes en let oliefilm på træstubben (26/1), när smøringen er i orden.

8.7 Indstilling af kædesmøring (28)

FARE!

Livsfare samt fare for alvorlige kvæstelser.

Livsfare og fare for meget alvorlige kvæstelser når motoren er tilsluttet.

Alle indgreb skal udføres med slukket motor.

Olieindsprøjtningen kan reguleres med en indstillingsskrue. Indstillingsskruen sidder under apparatet (28/1).

Brug en lille skruetrækker for at indstille mængden:

■ Med uret til mindre mængde
■ Mod uret til en større mængde

Kontrollér regelmæssigt under arbejdet, om der er nok olie i olietanken.

8.8 Kontrol af savkædens stilstand i tomgang

ADVARSEL!

Fare pga. roterende savkæde

En savkæde, der bevæger sig i tomgang, kan medføre livsfarlige kvæstelser under arbejdet.

Brug under ingen omstændigheder kædesaven, hvis savkæden bevæger sig i tomgang.
- Kontrollér savkædens stilstand før brug, hvis motoren arbejder med tomgangshastighed.

1. Start motoren, og lad den gå i tomgang.
2. Kontrollér, om savkæden standser.
3. Bevæger savkæden sig, kan der foreligge følgende fejl:

■ Tomgangshastigheden er for høj (se kapitel 8.9 "Indstilling af tomgangshastighed på karburator", side 335).

Kobling er defekt, snavset til eller forkert indstillet. Kontakt AL-KO-servicested.

8.9 Indstilling af tomgangshastighed på karburator

Tomgangshastigheden er angivet i de tekniske data (se kapitel 13 "Tekniske data", side 338). Den kan indstilles ved hjælp af en omdrejningstæller.

Når tomgangshastigheden er korrekt indstillet, arbejder motoren i tomgang og savkæden bevæger sig ikke. Tomgangsindstillingen skal korrigeres alt efter anvendelsesstedet (bjerge, fladt land) med tomgangs-anslagsskruen "T".

BEMAERK

Reguleringsskruerne til tomgangsblandingen "L" og fuldlastblandingen "H" må kun indstilles af en AL-KO serviceafdeling.

Savkæden bevæger sig, uden at der gives gas:

Tomgangshastigheden er for høj.

1. Drej tomgangs-anslagsskruen "T" (11/5) en smule mod uret, indtil savkæden ikke længe-re bevæger sig.

Motoren standser igen, när der ikke gives gas:

Tomgangshastigheden er for lav.

1. Drej tomgangs-anslagsskruen "T" (11/5) en smule med uret, indtil motoren kører jævnt.

Kan karburatoren ikke indstilles optimalt med tomgangs-anslagsskruen "T", skal karburatoren indstilles korrekt af en AL-KO serviceafdeling.

8.10 Tabel over kædevedligeholdelse

ADVARSEL!

Fare for alvorlige kvæstelser.

Er der en ikke godkendt savkæde eller styreskinne på kædesaven, kan der ske alvorlige kvæstelser.

Brug kun godkendte savkæder og styreskinner.

Skemaet viser værdierne for forskellige kædetyper.

Kædetype Fildiameter Hovedvinkel Underskåret			vinkel	Hovedets hældningsvinkel (55°)	Dybdemål
		Værktøjets drejevinkel	Værktøjets hældningsvinkel	Sidevinkel
91P053X 5/32" 30° 0° 80° 0,025"
91P057X 5/32" 30° 0° 80° 0,025"
Dybdemål Fil

Brugeren må selv udføre de efterfølgende arbejder. Alle andre arbejder må kun udføres på et fagværksted.

Følgende anvisninger gælder ved normal anvendelse. Ved særlige betingelser, f.eks. ved meget lange arbejdsdage, skal de angivne vedligeholdelsesintervaller forkortes tilsvarende.

	Første gang efter 5 timer	Før arbejdet begyndes	Hver uge	Efter 50 timer	Efter 100 timer	Ved behov	før/efter sæsonen, årligt
Karburator
Kontroller tomgang X
Luftfilter
Rengøring X
Udskift X
Tændrør
Kontroller elektrodeafstand, juster eventuelt				X			X
Udskift X X
Lyddæmper
Visuel kontrol og kontrol af tilstand		X
Brændstoftank, olie-tank
Rengøring X X
Kædebremse
Funktionskontrol X
Rengør, smør ledpunkter X X
Kædesmøring
Kontrollér X X
Savkæde
Visuel kontrol og kontrol af tilstand, kontrol af skarpheden		X
Efterskærp X X
Udskift, udskift om nødvendigt også kædehjulet, og smør kædehjulslejet						X
Styreskinne
Visuel kontrol og kontrol af tilstand		X

	Første gang efter 5 timer	Før arbejdet begyndes	Hver uge	Efter 50 timer	Efter 100 timer	Ved behov	før/efter sæsonen, årligt
Vend styreskinnen om X
Smør omstyringshjulet X
Rengør kædenot/oliebo-ring		X
Rengør skeden indven-digt		X
Alle tilgængelige skruer (undtagen indstillings-skruer)
Spænd efter X X X
Hele apparatet
Visuel kontrol og kontrol af tilstand		X
Rengør (inkl. luftindgang, cylinderkøleribber)		X X X

9 HJÆLP VED FORSTYRRELSER

FORSIGTIG!

Fare for kvæstelser

Skarpe samt bevægelige maskindele kan medføre kvæstelser.

Bær altid handsker under vedligeholdelse, pleje samt rengøring af maskinen!

BEMAERK

Ved forstyrrelser, der ikke er anført i denne tabel, eller som du ikke selv kan afhjælpe, bedes du henvende dig til vores kundeservice.

Fejl Årsag Afhjælpning
Motoren kan ikke startes eller går ud med det samme.	Forkert brug Start motoren således, som det be-skrives i nærværende vejledning.
	Snavset tændrør eller forkert elektrodeafstand	Rens eller udskift tændrøret.
	Snavset luftfilter Rens eller udskift luftfilteret
Styreskinnen og savkæden bli-ver varme. Røgudvikling.	Savkæden er for stram. Løsn kædespændingen.
	Olietanken er tom. Fyld savkædeolie i.
	Olieadgangsboringen og/el-ler noten i styreskinnen er snavsede.	Rengør olieadgangsboringen og no-ten i styreskinnen.
Motor i gang, men savkæden bevæger sig ikke.	Savkæden er for stram. Løsn kædespændingen.
	Fejl i maskinen Kontakt AL-KO-servicested.
Savkæden frembringer træstøv i steder for træspåner. Kæde-saven skal trykkes gennem træet.	Savkæden er stump. Slib savkæden, eller opsøg AL-KO serviceafdelingen.
Maskinen vibrerer usædvan-ligt.	Fejl i maskinen Kontakt AL-KO-servicested.

10 TRANSPORT

ADVARSEL!

Livsfare samt fare for alvorlige kvæstelser.

En kørende savkæde kan medføre meget alvorlige kvæstelser samt være livsfarligt under en transport.

Bær og transporter aldrig kædesaven, mens savkæden kører.

■ Udfør de ovenstående tiltag før transporten.

Udfør følgende tiltag før transporten:

1. Sluk motoren.
2. Lad apparatet køle af.
3. Fjern alle spor af savspåner og olierester.
4. Træk skeden over styreskinnen.

Bær kun kædesaven i bøjlegrebet. Styreskinnen skal her vende bagud.

I køretøjer: Sørg for, at kædesaven ikke kan vippe, blive beskadiget eller at driftsmidler kan løbe ud.

11 OPBEVARING

Maskinen skal gøres grundigt rent efter hver brug. Placér evt. også alle sikkerhedsafdækninger. Opbevar maskinen i et tørt, aflåst rum og utilgængeligt for børn.

Udfør følgende arbejdstrin, hvis maskinen ikke bruges i over 30 dage:

1. Tøm brændstof- og olietanken helt.

2. Tag savkæden og styreskinnen af, rengør dem, og smør dem med rustbeskyttelsesolie.

3. Rengør maskinen omhyggeligt, og opbevar den i et tørt rum.

OBS!

Fare for skader på apparatet

Indtørret/klæbende savkædeolie kan ved længere opbevaring medføre beskadigelse på de olieførende komponenter.

Aftap savkædeolien fra kædesaven før længere tids opbevaring.

12 BORTSKAFFELSE

Før apparatet bortskaffes, skal brændstoftanken og motoroliebeholderen tømmes!
- Benzin og motorolie må ikke smides ud med det almindelige husholdningsaffald eller i kloakken, men skal bortskaffes særskilt!

Emballage, udstyr og tilbehør er fremstillet af genanvendelige materialer og skal bortskaffes på behørig vis.

13 TEKNISKE DATA

Type 6436 6442
Art.-nr. 127429 127430
Motortype 2-takt 2-takt
Slagvolumen motor 35,2 cm ^3 41,9 cm ^3
Maksimal motoreffekt i kW (iht. ISO 7293)	1,45	1,7
Easy start-system	Ja/primer	Ja/primer
Tomgangsomdrejningstal 3000 ± 400 omdr./	min	3000 ± 400 omdr./ min
Maksimalt omdrejningstal 12000 min	-1	12000 min^-1
Brændstof Benzin blyfri på	mindst 90 oktan	Benzin blyfri på mindst 90 oktan
Blandingsforhold 1:50 1:50
Volumen brændstoftank 270 cm	3	270 cm^3
Volumen olietank 230 cm	3	230 cm^3
Styreskinne:
■ Type Oregon	140SDEA041	Oregon 160SDEA041
■ Længde/brugbar skærelængde 35/33 cm 40/37 cm
Kædehjul:
■ Antal tænder 6z/6T 6z/6T
■ Deling 3/8" 3/8"
Savkæde:
■ Type Oregon	91P053X	Oregon 91P057X
■ Deling	9,525 mm (3/8")	9,525 mm (3/8")
■ Bredde kædeled	1,27 mm (0,05")	1,27 mm (0,05")
Maksimal kædehastighed	≤22,86 m/s	≤22,86 m/s
Kædesikring	Ja/automatisk	Ja/automatisk
Kædesavens vægt ved tomme tanke:
■ Vægt med styreskinne og savkæde	5,38 kg	5,45 kg
■ Vægt uden styreskinne og savkæde	4,75 kg	4,75 kg
Lydtryksniveau LpA (iht. DIN EN ISO 22868)	101,1 dB(A)[K = 3,0 dB(A)]	101,5 dB(A)[K = 3,0 dB(A)]
Lydeffektniveau LwA (iht. DIN EN ISO 22868)	109,9 dB(A)[K = 3,0 dB(A)]	110,0 dB(A)[K = 3,0 dB(A)]
Ækvivalent vibrationsværdi (iht. DIN EN ISO 22867):
Forreste greb (K = 1,5 m/s^2 )	6,57 m/s^2	6,47 m/s^2
Bagerste greb (K = 1,5 m/s^2 )	6,88 m/s^2	6,96 m/s^2

14 KUNDESERVICE/SERVICE

Henvend dig til nærmeste AL-KO serviceværksted ved spørgsmål til garanti, reparation eller re-

servedele. Serviceværksteder findes på internet- tet på adressen:

Inden for den lovbestemte reklamationsperiode reparerer eller udskifter vi efter eget skøn eventuelle materiale- eller fabrikationsfejl på apparatet. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er købt.

Vores garanti gælder kun, hvis:

■ brugsanvisningen følges
■ apparatet behandles korrekt
■ der bruges originale reservedele

Garantien bortfalder ved:

■ egenhændige forsøg på reparation
■ egenhændige tekniske ændringer
■ ukorrekt brug

Følgende er ikke omfattet af garantien:

Lakskader, der skyldes normal slitage
Sliddele, der er markeret med ramme (x) på reservedelslisten
■ Forbrændingsmotorer (her gælder motorproducentens separate garantibestemmelser)

Garantiperioden begynder med købet foretaget af den første slutforbruger. Datoen på købskvitteringen er gældende. Kontakt forhandleren, hvor apparatet er købt, eller den nærmeste autoriserede kundeservice. Medbring denne erklæring og den originale købskvittering. Denne erklæring berører ikke købers lovbestemte rettigheder over for sælger på grund af mangler.

16 OVERSÄETTELSE AF DEN ORIGINALE EF-OVERENSSTEMMELSESERKLÆRING

Vi erklærer hermed, at dette produkt ved salg opfylder kravene i de harmoniserede EU-direktiver, EU-sikkerhedsstandarderne samt de produktspecifikke standarder.

Produkt
Kædesav
Serienummer
G4011022
Type
6436
6442
Lydtryksniveau
EN ISO 3744
målt/garanteret
6436: 109,9 / 113 dB(A)
6442: 110,0 / 113 dB(A)
Typeprøvning iht.
2006/42/EF bilag IX
BM 18SHW0351-01
Producent
AL-KO Geräte GmbH
Ichenhauser Str. 14
D-89359 Kötz
EU-direktiver
2006/42/EF
2014/30/EU
2000/14/EF
Overensstemmelsesvurdering
2000/14/EF, bilag V
Bemyndiget organ
Intertek Deutschland GmbH
Stangenstraße 1
D-70771 Leinfelden-Echterdingen
No. 0905
Ansvarlig for dokumentationen
Andreas Hedrich
Ichenhauser Str. 14
D-89359 Kötz
Harmoniserede standarder
DIN EN ISO 11681-1:2011
DIN EN ISO 14982:2009
Kötz, 11-01-2018

Woffay Hargot

3 Säkerhetsanvisningar 345

Endast blyfri bensin med en minsta oktantal på 90 RON.

5.1.1 Blanda bensin

FARA!

Explosions- eller brandfara

2.4 Sikkerhets- og beskyttelsesanordninger 367

2.5 Symboler på maskinen.... 367

2.6 Leveransens omfang.... 368

2.7 Produktoversikt (01) 368

3 Sikkerhetshenvisninger.... 369

3.1 Sikkerhetsanvisninger for kjedesager 369

3.2 Årsaker til tilbakeslag, og hvordan man unngår dem 370

3.3 Sikkerhetsanvisninger for arbeidet..... 370

3.3.1 Operatør 370

3.3.2 Brukstider 370

3.3.3 Arbeider med kjedesagen...... 371

7.2 Felle trær (14, 15)....378

Fare for skader pga. ikke tiltenkt bruk!

2.4 Sikkerhets- og beskyttelsesanordninger

ADVARSEL!

3.2 Årsaker til tilbakeslag, og hvordan man unngår dem

Det personlige verneutstyret består av:

bensin skal tørke på et godt ventilert sted før de avfallshåndtering. Hvis ikke kan tekstilene plutselig selvantenne.

Hvis du har sølt bensin, oppstår det bensindamp. Start derfor ikke maskinen på det samme stedet, men minst 3 meter derfra.
Unngå hudkontakt med mineraloljeprodukter. Pust aldri inn bensindamp. Bruk alltid vernehansker ved tanking. Verneklærne bør byttes og vaskes regelmessig.
Påse at klærne ikke kommer i kontakt med bensinen. Dersom du får bensin på klærne, må klærne byttes umiddelbart.
Tank aldri opp maskinen mens motoren er varm eller mens motoren går.

Forpakningen må avfallshåndteres i tråd med lokale forskrifter.

FORSIKTIG!

Fare for personskader!

Bensin og drivstoffblanding er brennbart!

Denne bremsen kan også betjenes manuelt for kontroll.

■ Bruk beskyttelseshansker.

ADVARSEL! Brannfare

Den varme maskinen kan antenne skjæreavfall (f.eks. sagspon, grener eller blader).

7.2 Felle trær (14, 15)

FARE!

Livsfare pga. fallende tre!

Ukontrollert fallende trær kan føre til meget alvorlige skader eller dødsulykker!

Ved dette arbeidet skal det tas hensyn til følgen-de punkter:

Ved dette arbeidet skal det tas hensyn til følgen-de punkter:

Ved dette arbeidet skal det tas hensyn til følgen- de punkter:

1. Skru ut tennpluggen (22/2) med den medfølgende kombinøkkelen.
2. Rengjør elektroden med en børste (23/1).
3. Mål avstanden (23/2). Avstanden må være 0,6–0,7 mm.

Skift tennplugg

Av hensyn til sikkerheten og effektiviteten må sagkjedet alltid være godt slipt.

Sliping er nødvendig när:

Kjedet må byttes när:

Motoren dør alltid när det ikke gis gass:

Tomgangsturtallet er for lavt.

Et sagkjede som er i gang, kan føre til alvorlige personskader og død.

serviceverkstedet. Dette finner du på Internett på følgende adresse:

Følgende omfattes ikke av garantien:
