BRUKSANVISNING PRS 1501 STIGA

NO - ADVARSEL! - Dette tilbehoret kan bare brukes på modeller av ryddesager / trimmere med leddet stang, som vist nedenfor.
For Kommandoer - Maintenance - Teknisk - Advarsler:
gjore henvisning bruksanvisingen for maskinen der det er montert tilbehør.

CS - UPOZORNENI - Toto prisluosenstv lze pouzit pouze na modelech krovinorezy / vyzinae s kloubovym tyci, je uvedeno niz.
Prikazy pro - udrzba - technicko - varovani:
délat referencni navodu pro stroje, na kterém je namontovana prisluosenstvi.

evner og erfaring for at undgå beskadigelser ved de skærende dele.

For at slide kaeden:

1. Motorenhet
2. Tilkoblingsstang
3. Tapp til blokkering av kjected
   4.Sverd
4. Kjede
5. Deksel til sverdet
6. Lokk til kjedeoljetanken

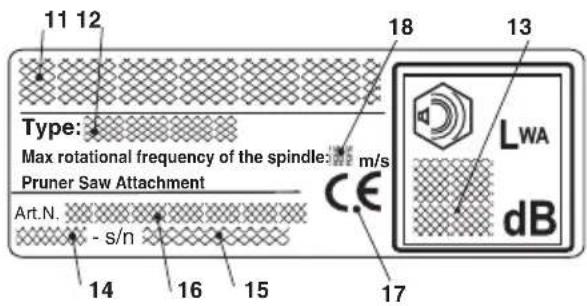

MERKEPLATE

1. Produsentens navn og adresse
2. Type maskin
3. Lydeffektniva
4. Byggear
5. Serienummer
6. Artikelkode
7. CE-merket
8. Maksimal rotasjonsfrekvens ved doren

2. SYMBOLER

ADVARSEL: Redskapet som du har kjopt har blitt produsert for hobbybruk.

1) Advarsel! Fare!
2) Les donne bruksanvisingen noye for du bruker maskinen.
3) Det er fare for a padra seg varig horselsskade. Enhver som bruker donne maskinen daglig over lengre tid og under normale forhold, kan utsettes

for et styniva som tilsvarer aller overskrider 85 dB (A). Brukeren ma benytte personlig verneutstyr. Brukeren av maskinen skal alltid benytte vernebriller for a beskytte seg mot flygende gjenstandersamt bruke horselvern, som lydtett hjelm, for a beskyte horselen. Hvis Brukeren jobber i et omrade

der det er fare for fallende gjenstander, ma han/hun ogsa bruke sikkerhetshjelm.

4) Bruk vernesko og vernehansker!

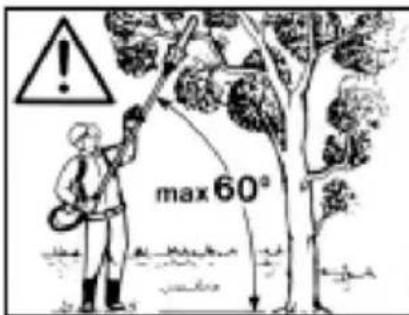

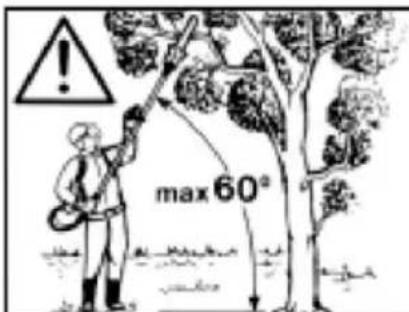

5) Fare: gjenstander som slynges opp i luften av maskinen! Sorg for at personer og dyr holds pa minst 15 meters avstand när maskinen er i bruik!
Arbeid i omrader som er frie for hindringer. Velg klippeaggregatets mest gunstige helning i forhold til jorden. Monter hekksaksen korrekt pa

trimmeren.

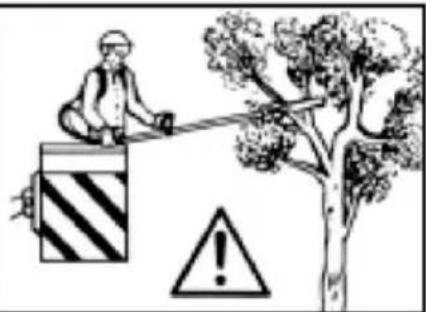

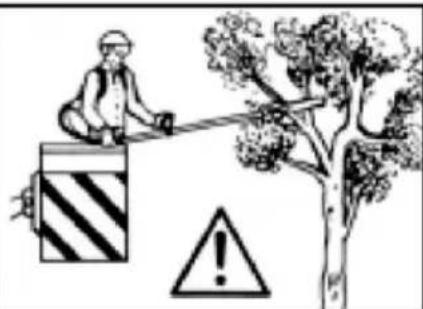

Arbeid alltid i en stabil og sikker posisjon. Unnga a arbeide i stiger, trapper og generelt pa overflater som ikke er helt stabile.
- Brukeren er pålapt á følge gjeldende nasjonale lover som kan begrensebruken av maskinen.

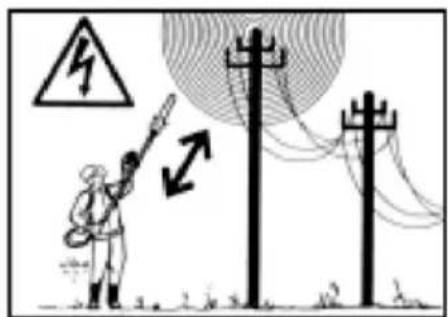

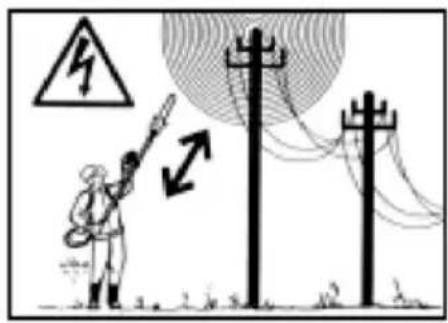

6) Fare! Farefor stot. Hold en avstand pa minst 15 m fra kontaktledninger.

3. SIKKERHETSBESTEMMELSER

A) OPPLAERING

1) Les noye gjennom instruksjonene. Gjør deg kjent med betjeningskontrollene og riktig bruk av maskinen. Lær deg á stoppe motoren hurtig.
2) Bruk maskinen kun til det den er beregnet til, det vil si til «kvisting av traer av dimensjoner som stär i forhold til sverdets lenghte» aller gjenstander av tre med lignende egenskaper. AnnenBruk kan vare farlig og kan skade maskinen.
3) La aldri barn aller andre som/DDke kjenner til disse bestemmelsene bruke maskinen. Lokale bestemmelser kan angi en tillatt minstealer for bruk.
4) Maskinen må ikke brukes av mer ennén person.
5) Bruk aldri maskinen:

• i nærheten av personer, spesielt barn eller dyr;
• hvis brukeren er trett eller ikke føler seg vel, eller har tatt inn medisiner, narkotika, alkohol eller andre substanser som nedsetter vedkommenendes reflekser eller oppmerksomhet;
• hvis brukeren ikke er i stand til á holde maskinen fast med begge hender og/eller ikke forbli i stabil likevekt på bena under arbeidet.
  6) Ikke glem at det er brukeren som er ansvarlig for uforutsette ulykker som gär ut over andre personer og deres eiendeler.

B) KLARGJØRING

1) Foreta en generell kontroll av maskinen før bruk
2) Under arbeidet ma man vare kledd pa en mate som ikke kan skape noen vanskeligheter for brukeren.
- Bruk tettsitende, beskytende klær utstyrt med beskyttelser mot kutt.
- Ta på hansker, beskyttelsesbriller, og vernesko med antiglisale.
- Bruk øreklokker for a beskytte horselen.
- Ta seks på skjerf, frakk, halskjeder eller noen form for omfangsrike eller hengende tilbehør som kan hingese seg opp i maskinen eller i gjenstander eller materialer som befinner seg på stedet der det arbeides.
- Samle opp langt hare en passende mate.
3) For arbeidet starter, forviss deg om at alle beskyttelsene er korrekt monter.

c) UNDER BRUK

1) Motoren pågressive startes i likkende rom, hvor farlige forbrenningsgasser kan samles.
2) Arbeid kun i dagclys ellr i tilsvarende god belysning.
3) Innta en fast og stabil posisjon:

• unngå sa langt det er mulig Å arbeide på vätt eller glatt underlag, og uansett ikke i altfor bratt eller kupert terreng, som ikke garanterer brukerens stabilitet under arbeidet;
• unngå bruk av ustabile trapper og plattformer;
• lop aldri, men gå rolig og vær oppmerksom pa terrengets uregelmessigheter og næræret av eventuellehindre.

4) Kontroller at maskinen ikke beveger kjetet på tom gang, og at motoren hurtig vender tilbake til tom gangsdrift etter at gassen er blitt trykket inn og sluppet.
5) Vær forsiktig sa du ikke rammer fremmedlegem er med sverdet, og se opp for materiale som kan fyke av grarde pa grunn av kjedets bevegelse.

1) Hold muttere og skruer godt tildratt, slik at maskinen alltid er i god operativ stand. Et regelmessig vedlikehold er viktig for sikkerheten og for a opprettholde prestasjonsnivæt.
2) Ta pa arbeidshansker ved ethvert ingrep pa skjaereredskapet.
3) Se til at kjedet er slipt. Samtige operasjoner som vedrører kjedet og sverdet er arbeider som kre ver spesiell kompetanse utover bruk av be stemt utstyr for a kunne utfores etter alle kunstens regler; av sikkerhetsgrunner er det derfor en fordel a kontakte forhandleren din.
4) For sikkerhets skyld ma ikke maskinen brukes dersom noen av delene er utslitte aller skadet. Skade deler ma byttes ut, aldri repareres. Bruk originale resvedeler. Deler med annen kvalitet kan skade maskinen og redusere sikkerheten.
5) Sett maskinen pa et sted som er utilgengelig for barn!

E) TRANSPORT OG FLYTTING

1) Hver gang maskinen skal flyttes aller transporteres, gjør ffolgende:

• slá av motoren, vent til kjedet stanser, og kople fra tennpluggens hette;
• sett på beskyttelsen som dekker sverdet;
• grip fatt i maskinen, bare i handtakene, og rett sverdet bakover i forhold til bevegelsesretningen.

2) Nár man transporterer maskinen med et kjøretøy, ma den plasseres pa en slik mate at den ikke utgør noen fare, og festes ordentlig forå unngå at den velter, med skader og drivstofflekkasje som mulig resultat.

F) ARSAKER TIL TILBAKESLAG OG SIKKER-HETSFORANSTALTNING FOR OPERAT-0REN:

Tilbakeslag kan forekommen'nar sverdets spiss aller ende kommt i beroring med en gjenstand, ellernar treverket lukker seg og blokkerer sagkjedet i skjærsporet.

Kontakt med enden kan i visse tilfeller plutselig avstedkommen en motsatt reaksjon, sik at sverdet skyves oppover og bakover i retning operatoren.

Fastklemming av sagkjedet pa den ovre delen av sverdet, kan faa sagkjedet til a skyves hurtig bakover i retning operatoren.

Begge de nevnte reaksjonene kan medfrole tap av kontroll over sagen, hvilket kan fore til alvorlige persorskader.

For Brukeren av en kjedesag lonner det seg a ta enrekke forholdsregler for a eliminere risikoen for

skader og ulykker under kuttearbeidet. Tilbakeslag er et resultat av feil bruk av verktøyet og/eller feilaktige prosedryer ull betingelser for bruk, hvikket kan unngas ved a falgde de egnede forsiktighetsreglene som er angitt i det folgende:

• Bruk kun sverd og kjeder som er i samsvar med fabrikantens spesifikasjoner. Hvis man skifter til sverd eller kjeder som ikke er egnede, kan det gi opphav til ødelagt kjede og/eller tilba-keslag.
• Hold deg til fabrikantens anvisninger vedrorende sliping og vedlikehold av kjesdesagen. En reduksjon i dybdenivæt kan medføre en økning i tilbakeslagene.

I instruksjonsboken er noen avsnitt som inneholder særlig viktig informasjon merket med forskjellige typer markeringer, hvis betydning er som følger:

VIKTIG De presiserer det som er forklart tidligere for a forhindre at maskinen odelegges, ell er at det oppstar skader.

FARE!et for alvorlige personlige skader, ellr skader pa tredjemann med fare for dod, hvis regelen ikke overholds.

4. BRUK AV MASKINEN

MONTERING AV STANGEN (hvis den har blitt levert separat) (Fig. 1)

• Før stangen (1) inn i muffen (2) sik at hullet (3) samsvarer med skruen (4).
• Skru de to skruene (4) og (5) helt inn. Etter a ha strammet skruene skal skruehodet (4) ikke stikke frem.

La motoren kjole seg ned for du fjerner enhances for beskjæring enhet.

MONTERING AV SVERD OG KJEDE

EAREI king og fullforing av monteringen ma foretas pa en plan og solid overflate, med tilstrekkelig plass til flyting av maskinen og emballasjen, idet en hele tiden benytt ergnet utstyr. Avfallshandtering av emballasjen ma skje i samsvar med gjeldende lokale bestemmelser.

FARE! id på solide ar beidshansker nár du handterer sverdet og kjeret.Vis den aller storste forsiktigkeit ved montering og sverdet og kjeret for ikke设立 maskinens sikkerhet og effektivitet i fare;kontakt din forhandler i tvilstilfeller.

EARE! alt arbeid med avslatt motor.

• Skru løs mutteren (1) og fjern dekselet (2), for Å komme til tannhjulet som drar kjuredet og til sverdets ende (Fig. 2).
• Monter sverdet (4) ved Å sette pinneskruen (3) i Åpningen og skyve sverdet bakover i retning motorenheten (Fig. 3).
  Monter kjerdet omkring tannhjulet som drar kjerdet og langs sverdets spor, idet du passer pa at kjerdet beveger seg i riktig retning (Fig. 4). Hvis sverdets tipp er utstyrt med et tannhjul for videresending av kjerdet, se til at de leddene pa kjerdet som det dras i, fores riktig inn i tannhjulets mellomrom.
• Kontroller at kjeedestrammerens tapp (5) er korrekt fort inn i det dertil egnede hullet pa sverdet. I motsatt fall, bruk en skrutrekker til a bevege pa kjeedestrammerens skrue (6), helt til tappen er førhtelt inn (Fig. 5).
• Sett beskyttelsen på igjen (2), uten Å stramme mutteren (1).
• Beveg kjedestrammerens skrue (6) helt til du oppnär den riktige strammingen av kje det (Fig. 6).
• Hold sverdet (4) loftet, og skru beskyttelsens (2) mutter (1) helt fast, med nokkelen som folger med (Fig. 7).
• Kontroller kjeredets stramming. Strammingen er korrekt nár leddene som det dras i违法犯罪 u t av sporet nár man griper fatt i kjerdetmidt paa sverdet (Fig. 8).
• Bruken skrutrekker til Å bevege kjeted langs sporet for Å forvisse deg om at bevegelsen skjer uten overdreven bruk av kraft.

FESTING AV GRENSAGEN (Fig. 9)

Trekk ut stoppepluggen (1) og skyv stangen (2) helt til du merker at stoppepluggen (1) klikker inn i apningen (3) pa stangen. Innforingen kan gores lettere ved a vri den nedre delen (2) lett i begge retninger; man merker at innforingen er fullfort ved at pluggen (1) er kommet helt tilbake.
- Skru knotten (4) welt fast när innføringen er fulldør.

BRUK

Les ogsa noye bruksanvisingen til trimmeren som anordningen beskjæringsredskapet er festet til. Før arbeider begynner, er det nodvendig Å:

• etterfyll med olje ved Å fylle opp den tilhorende tanken.
• kontrollere at det ikke finnes lose skruer på maskinen eller på sverdet;
• kontrollere at kjerdet er slipt og uten tegn til skader;
• kontrollere at maskinens handtak og beskyttelser er rene og tøre, korrekt monterte og godt festet til maskinen;
• kontrollere at händtakene sitter fast;
• kontroller k Jedens stramming.

- Kontroll av oljeflyten

FARE! s deg om at sverdet

og kjedet er ordentlig pà plass nár du foretar kontroll av oljeflyten.

Start opp pa motoren, hold den pa middels hastighet, og kontroller at kjedeoljen skvetter sik som angitt pa figuren (Fig. 10). Kan oljefyten til kjeted reguleres ved a skru pa pumpens dertil egnede reguleringsskrue (1) med en skrutrekker. Denne befinner seg pa maskinens underside (Fig. 10).

- Bruksmater

• Nár motoren startes má du passe pá at kjeden IKKE berører bakken ellerkommen i kontakt medfremmedlegemer. Plasser riggroret riktig slick atdette unngas. Nár du skal starte motoren má du ffolge instruksjonene som folger med trimmeren.
• Beskjær ved forst á sage fra undersiden og detret-ter fra oversiden for a unngå oppflising og skaderpå platen.
• Når du kutter greiner ma du alltid passer pa a stäutenfor området hvor greinene faller ned.
• Nár du arbeider má du alltid passe på at knivbla-det ikkekommen i naerheten av kroppen.
• När maskinen ikke brukes ma du alltid på ta kje-debeskytteren.

• Ta beskjæringsssagens stang av hekksaksen.
• Bruk beskyttelseshansker nár du foretar ingrep pa sverdet eller kjected.
• La sverdets beskyttelse vare pamontert, bortsett fra i tilfelle ingrep pa kjetet eller pa selve sverdet.
• Tøm aldri brukt olje, bensin eller andre forurensende stoffer i naturen.

SMØRING (Fig. 11)

Sorg for a smore hver 20. driftstime med den tilhorende smoreinnretningen.
- Bruk lithiumbasert smorefett for hove utvendige temperaturer og trykk.

TANNHJUL KJEDE

Kontroller ofte tannhjulets tilstand hos forhandlen, og bytt det ut nar slitasjen overstiger de akseptable grensene.

hsyn til sikkerheten

og effektiviteten, er det svart viktig at de skja rende elementene er slipt.

• Sagfilsen ligner støv.
• Det kreves større kraft for á kutte.
• Kuttet tersebut er rettlinjet.
  Vibrasjonene oker.
• Forbruket av drivstoff øker.

FARE!

jedet nikker skarpt

nok, øker risikoen for tilbakeslag (kickback).

Dersom landslide operations betros et specialisert verksted, kan den utføres med egnede apparater som sikrer minst mulig konsum av materiale og en konstant slipsing over samtlige skjare-elementer.

Sliping av kjedet på egenhånd utføres ved hjelp av egnede filer med rundt tverrsnitt, med en diameter som er tilpasset hvr enkelt type kjede (se "Tabell Vedlikehold Kjede"), og det krever godt handlag og erfaring for Å unngå Å skade skjare-elementene.

• Ta beskjæringsssagens stang av hekksaksen og blokker sverdet godt med kjetet pamontert ved hjelp av en klemme, idet du forvisser deg om at kjetet fritt kan bevege seg.
• Sett kjerdet i spunning dersom det er slakt.
• Sett filen i det fertil egnede sporet og for den deretter inn i tannens mellomrom med en konstant helning som svarer til skjareelementets profil.
• Dra filen over kun fā ganger, kun fremover, og gjenta operasjonen for samtige skjare-elementer i samme retning (hýyre eller venstre).
• Sett sverdet motsatt veiklemmen, og gjenta operasjoner på den gjenværende skjær-elementene.
• Kontroller at tannen som begrenser skjarehøyden ikke stikker lenger ut enn moleinstrumentet, og slip ned det som eventuelt overstiger med en flat fil, idet du runder av profilen.
• Etter slipingen, fjern ethvert spor av filspon og stov, og smør kjedet i oljebad.

• Smøre med den fertil egnede sprøyten i cuscinetti til tannhjulet som sender kjerdet videre (dersom slick finnes).
• Rengjør sverdets spor med den fertil egnede skrapen (medfolger icke).
  Rengjore smorehullene.
• Med en flat fil, fjerne ujevnhetene fra sidene og utligne eventuelle nivaforskjeller mellom sporene.

• sporets dybde viser seg à vare mindre enn hóyden til leddene som drar kjedet (som aldri mberøre bunnen);
• den indre veggen i sporet er sa slitt at kjected boyes til sider.

På grunn av produits utvikling kan det hende at kutteverktøyene med tiden blir erstattet av andre

kutteverktoy med tilsvarende egenskaper hva angar kompatilitet og sikker funksjon.

FARAL mmelse innebar risk for allvarlig averkan, med doddlig fara, pa egen ell er annan person.

4. ANVÄNDNING AV MASKINEN

MONTERING AV STÄNGEN (om den levereraseparat) (Fig. 1)
