BRUGSANVISNING PRS 1501 STIGA

DA Beskærer - BRUGSANVISNING ADVARSEL: Læs instruktionsbogen omhyggeligt igennem, for du tagerijke maskine i brug.

DA - ADVARSEL! - Dette tilbehör kan kun anvendes på modeller af buskryddere / Trimmere med ende stang, der er vist nedenfor.
Til Kommandoer - Maintenance - Teknisk - Advarsler:
gøre henvisning instruktionen for den maskine, som den er monteret tilbehör.

ADVARSEL: Maskinen er designet til brug i private husholdninger.

1) Advarsell Fare
2) Laes instruktionsbogen igennem, for du tager donne maskine i brug.
3) Din horelse kan lide uoprettelig skade. Alle, som betjenerdenne maskine under normale forhold ved vedvarende daglig brug, kan udsættes for et stojniveau, der svarer til ellers overskrider 85 dB(A).

Brugeren skal anvende personlige værnemicidler. Brugeren af maskinen skal altid bruge sikkerhedsbriller som værn mod flyvende genstande samt horevræn (f.eks. en lydtæt hjelm) for at beskytte sin horelse. Hvis brugeren arbejder i et omrade, hvor der er risiko for nedfaldende genstande, skal brugeren øgsa bare sikkerhedshjelm.

4) Brug sikkerhedsfodtj og -handsker!
5) Fare: genstande der kastes op af maskinen! Hold personer og dyr i en afstand af mindst 15 meter fra maskinen under brug!
Udfor arbejdet i et ryddet omrade. Fastlaeg den optimale haelnding for klippeaggregatet i forhold til terranet. Monter hækkeklipperen korrekt pa buskrydderen.

• Udfor altid arbejdet i stabile og sikre positioner. Udfor ikke arbejdet fra stiger, trin og andre overflader, som ikke er fuldstændigt stabile.
• Brugeren skal overholde eventuelle nationale bestemmelier, der kan begrænse brugen af maskinen.

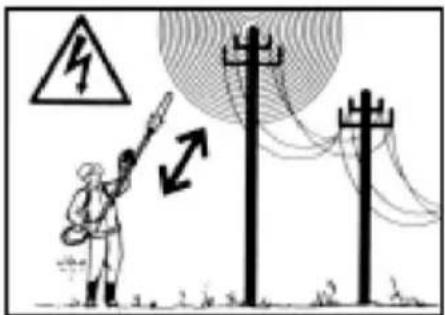

  6) Fare! Elektrisk stød Hold en afstand på mindst 15 m til ophængte elkabler.

3. SIKKERHEDSFORSKRIFTER

A) ALMENE RÄD

1) Laes betjeningsvejledningen omhyggeligt. Bliv fortrolig med maskinens betjening og dermed delve brugen af maskinen. Laer at slukke hurtigt for maskinen.
2) Anvend maskinen til det formal, den er tiltænkt, nemlig "opskæring af træer i en størrelse, der er egnet til sværdets længde" aller genstande af træ med lignende eigenskaber. Enhver,anden anvendelse kan vare farlig og medføre beskadigelse af maskinen.
3) Lad aldrig boern ell personer, som icke har det nodvendige kendskap til maskinen, bruge den. Der kan lokalt vare fastsat en minimum aldersgranse for brug af hækkeklippere.
4) Maskinen违法犯罪 and/or sexual violence are a person.
5) Brug aldrig maskinen:

• Med personer, specielt boRN, ell er dyr i nærhen;
• Hvis brugeren føler sig træt eller utilizespas, eller hvis brugeren har indtaget lægemidler, euforiserende stoffer, alkohol erler andre stoffer, som kan pa-virke hans erller hendes reflekser erller opmaerk-somhed;
• Hvis brugeren ikke er i stand til at holde fast i maskinen med begge hænder, og/eller hvis brugeren ikke kan gå stabilt og med benene i balance under arbejdet.
  6) Vær opmærksom pa, at brugeren er ansvarlig for de ulykker, der matte pafores andre personer ull deres ejendom.

B) FORBEREDELS

1) For brug af maskinen, foretag da et generelt eftersyn af maskinen.
2) Under arbejdet skal man bære en hensigtsmæssig paklaedning, som ikke skal ære til gene for brugeren.
- Bær modstandsdygtigt og stramtsiddende beskyttelsestoj.
- Bær handsker, beskyttelsesbriller og modstandsdygtige sko med glidsikker sal.
- Anvend horevaern for at beskytte horesansen.
- Baer/DDrKlaeder, kitler, halskaeder og/eller hengende aller brede tilbehør, som kun ne sætte sig fast i maskinen aller i gen stan de uller materi

aler, der forefindes pa ar bejd spladsen.

• Langt hare skal holds forsvarligt samlet.
  3) Før arbejdet starter, skal man sikre sig, at samlige beskyttelser er korrekt monteret.

C) UNDER ANVENDELSEN

1) Taend aldrig motoren i et lukket rum; der kan opsta farlige kulittedampe.
2) Arbejd kun ved dagslys aller godt kunstigt lys.
3) Antag en rolig og stabil stilling:

• undgå sa vidt muligt at arbejde over våd eller glat jord, eller pa en jordbund, der er alt for ujaevn ell er stejl, og som ikke sikrer brugerens stabilitet under arbejdet;

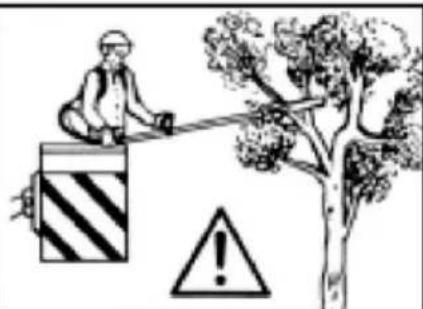

undgåbrug afustabile stiger og paller;
- Iob aldrig, men gà og pas pa alle ujævnheder i jorden og eventuelle hindringer.
4) Kontroller, at maskinens tomgangshastighed er saledes, at kaeden ikke kan bevæge sig, og at motoren after anvendelse af hastighedsregulatoren hurtigt vender tilbage til tomgangen.
5) Pas pa, at sværdet ikke støder mod uvedkommende genstande, og pas pa eventuel udslynging af materiale som følge af kædens bevægelse.

D) VEDLIGEHOLDELSOG OPBEVARING

1) Lad bolte og skruer forblive monteret og strammet, sa maskinen altid er klartil brug. Det er vigtigt for pleneklipperens sikkerhed og ydelse at foretagen regelmessig vedligeholdelse.
2) Bær arbejdshandsker hver gang, De foretager indgrep på skæret.
3) Kontroller, at kæden er skarp. Alt arbejde, der involverer kæde og sværd, kræver specifik kompetence og anvendelse af specielt udstyr for at kinne udføres i henhold til korrekt faglig standard; af sikkerhedshensyn bør De kontakte Deres forhandler.
4) Af hensyn til sikkerheden ma en maskine med slidte aller odelagte dele aldrig anvendes. Defekte dele bør altid udskiftes og ikke repareres. Brug originale reservedele. Reservedele af,anden kvalitet kan beskadige maskinen og forringe sikkerheden.
5) Maskinen skal henstilles pa en sadan mäde, at den ikke kan[vare tilgaengelig for børn!

E) TRANSPORT OG HändTERING

1) Hver gang, maskinen skal flyttes aller transporteres, skal de:

slukke motoren, vente, til kæden er standset, og fierne tændrørshaeten fra tændrøret;
- saette skeden over sværdet;
- tage fat i maskinen udelukkende i handtagene og rette sværdet i modsat retning i forhold til køreretningen.
2) När maskinen Transporteres med et koretoj, skal den placeres saledes, at den/DD kon medfore risiko for personer. Maskinen skali ovrigt blokeres solidt for at undg veltning, som kan medfore beskadigelser og spild af brændstof.

F) ARSAGER TIL TILBAGESLAG OG FORHOLDSREGLER FOR BRUGEREN

Närsværdets spids allerende møder en genstand,
eller narræet strammer til og blokerer kæden under
skæringen, kan tilbageslag finde sted.

Kontakt med enden kan i visse tilfælde medføre en be væ gel se i modsat retning, som skubber sværdet opad og tilbage imod brugeren.

Hvis kaeden blokeres langs svardets overste del, kan kae den presses lnhurtigt tilbage imod brugeren.

I begge disse tilfaelde mister brugeren herredommet over kedesaven med mulighed for yderst alvorlige kvastelser.

Kædesavens bruger skal iværksætte en række for-anstaltninger for at undgå risici for ulykker eller kvæ

stelser under arbejdet. Tilbageslaget er udtryk for forkert brug af værktog/eller forkerte procedurer eller betingelser og kan undgås ved overholdelse af følgende forskritter:

Anvend udelukkende de sværd- og kædetyper, som er angivet af producenten. Brug af uegnede reservesvær od -kæder kan skabetilbageslag. Endvidere kan kæden beskadiges.
Overhold producentens instruktioner vedrorende slibning af kaden og vedligeholdelse af kedesaven. En reduktion af dybden oger risikoen for tilbageslag.

G) HVORDAN MANUALEN LAESES

Manualen indeholder visse afsnit med oplysninger af særlig vigtighed. Afsnittene er angivet pa forskellige帽子 og har følgende betydning:

VIGTIGT Indeholder detailer yderligere uddybning af forudgaende angivelser for at undg#a beskadigelse af maskinen ellr kvastelse af personer.

FAREL for alvorlige kvaestel ser uller dodsfald ved manglende overholdese af forskriften.

4. ANVENDELSE AF MASKINEN

MONTERING AF STANG (hvis den leveres saerskilt) (Fig. 1)

• Indfor stangen (1) i muffen (2), säledes at hullet (3) flugter med skruen (4).
• Fastspænd de to skruer (4) og (5). Efter fastspændingen ma hovedet på skruen (4) ikke stikke ud over.

Lad motoren kole af, for beskæringsenheden tages af.

MONTERING AF SVAERD OG KAEDE

FAREI ningen og den en de lige samling skal udfores pa en flad og so lid overflade, hvor der er tilstrækkelig plads til at flytte maskinen og emballagen, og altid med anvendelse af egnet værktoj. Emballagen skal bortskaffes i overensstemmelse med de lokale gældende normer.

FAREI ltid stærke arbejdshandsker, nr De handterer sverdet og kaden. Udvis maksimal opmaerksohed undersamling af sverdet og kaden for icke at for

ringemaskinens sikkerhed og effektivitet; itvivstilfaelde bOr De kontakte Deres forhand-ler.

FARE! ge operationer skal udefores, mens motoren er slukket.

• Løsn møtrikken (1), og fjern skærmen (2) for at få adgang til medbringerhjulet og sværdets sæde (fig. 2).
• Montér sværdet (4) ved at indfère topdækselbolten (3) i rillen og skubbe det mod drivaggregatets bagerste del (fig. 3).
• Monter kæden rundt om medbringerhjulet og langs sværdets færinger. Pas pa, at køreretningen overholds (Fig. 4); hvis sværdets spids er forsynet med afbøjningstandhjul, skal kædeleddene indfores korrekt mellem tandhjulets tænder.
• Tjek, at kædestrammerens stift (5) er korrekt indfør i det tilsvarende hul på sværdet; i modsat tilfælde anvendes en skruetrækker på kædestramningssskruen (6), indtil stiften er fuldstændigt indfør (Fig. 5).
  Montér skærmen (2) på ny.uden at fastspændemøtrikken (1).
• Juster kædestramningsskruen (6), indtil kæden er korrekt strammet (Fig. 6).
• Mens sværdet (4) lʊftes, fastspændes skærmens (2) mɒtrik (1) ved hjælp af den medfolgende nøgle (Fig. 7).
• Kontroller, at kæden er strammet. Kæden er korrekt strammet, nár leddene ikke falder ud af føringen, hvis man tager fat i kæden midtvejs på sværdet (Fig. 8).
• Få kæden til at køre langs foringerne ved hjælp af en skruetrækker for at kontrollere, at bevægelsen foregår uten overdreven belastning.

MONTERING AF BESKAEREKNIV (Fig. 9)

• Tag stopstiften (1) ud, og skub stangen (2), indtil stopstiften (1) klikker på plads i hulllet (3) på stangen. Indkoblingen bliver lettere, hvis den nederste del (2) drejes en smule i begge retninger; den fuldstændige indkobling kan ses på stiften (1), som skal ære fuldstændigt vendt tilbage.
• Ved afsluttet indkobling skal drejeknappen (4) fastspændes.

ANVENDELS

Læs omhyggeligt ogss brugsanvisningen for den buskrydder, som anordningen beskæreren er monteret pa.

Det falgende skal udefores, inden arbejdet startes:
- pafyd olie i den tilsvarende tank.
- kontrollér, at der/DDke findes lse skruer pa maskinen og klingen;
- kontrollér, at kæden er skarp og.uden tegn på beskadigelse;
- Kontroller, at maskinens handtag og beskyt

telser er rene, tøre, korrekt monteret og solidt fastgjort til maskinen;

• kontrollér, at händtagene er fastspændt;

• kontroller, at kaeden er strammet.

• Kontrol af olietilgang

FARE! Dem om, at svær

det og kæden er korrekt placeret, narr De foretager kontrol at olietilgangen.

Start motoren, hold den i mellemhaltighed og kontrotlér, at kædeolien spredes som vist i figur (Fig. 10).

Kan kædeoliens strøm justeres ved at dreje pumpens justeringsskrue (1) ved hjælp af en skruetrækker. Skruen sidder i maskinens nederste del (Fig. 10).

Anvendelsesmader

• Sorg for, at kaeden IKKE hviler på terrænet erer i kontakt med fremmedlegemer, nr motoren star-ter. Anbring rigraret på passede mäde. Folg instruktionerne i buskrydderens brugsanvi-snig vedrørende start af motoren.
• Beskær ved at udfore den første beskæring underden del af planten, som skal afskæres. Fortsætherfter over den del af planten, som skal afskæres. Herved undgås, at planten flås og ødelæg-ges.
• Udfør beskæringen i et område, hvor de nedfald-ne materialer ikke befinder sig.-Sørg for, at klingen aldrigkommen iærheden afdele af kroppen i forbindelse med arbejde.
• Montér altid kædeskaermen, nár redskabet erstandset.

5. VEDLIGEHOLDELSOG OPBEVARING

FARE!

vedligeholdelsesar

beidet:

• Fjern beskæreres stang fra buskrydderen.
• Anvend beskyttelseshandsker i forbindelse med alt arbejde, der involverer svardet og kaeden.
• Hold beskytTELserne for sværdet monteret, undtagen nár der udføres arbejde på delve sværdet eller på kæden.
• Olie, benzin aller andet forurenende materiale ma ikke spredes i miljoet.

SMØRING (Fig.11)

Smør haver 20. time ved at anvende den beregnede smorenippel.
- Anvend lithiumfedt, som er egnet til hove temperaturer og voldsomme tryk.

KAEDE-TANDHJUL

Kontroller periodisk tandhjulets tilstand hos Deres forhandler. Tandhjulet skal udskiftes, nár det er slidt.

Montér aldrig en ny kæde med et slidt tandhjul aller omvendt.

SLIBNING AF KAEDEN (Fig. 12)

FARE!

kerheds- og effekti

vitetshensyn er det meget vigtigt, at de skarerende dele er godt slebet.

Maskinen skal slibes, nár:

• Savsmuldet ligner støv.
• Der skal bruges mere kraft for at skare.
• Skaeringen er/DDre retlinet.
  Vibrationerne tiltager.
• Maskinen bruger mere brandstof.

FARE!

de, der/DDke er til

strækkeligt slebet, øger risikoen for tilbageslag (kickback).

Det er en god ide at fá udførslibningen hos et specialiseret center, der anvender specielt udstyr, som sikrer en minimal fjernelse af materiale og en konstant silning over samtige skærende dele.

Hvis brugeren selv skal udfore silbingen, anvendes specielle rundfile med en diameter, der er spe-cifik for hver type kae de (se "Vedligeholdelsestabel for kaden"). Silbingen kraver gode manuelle

• Fjern beskæreres stang fra buskrydderen, og spænd sværdet med kæden på godt fast i en egnet skruestik. Kontroller, at kæden kan køre frit.
• Spænd kæden, hvis den er slap.
• Montér filen i den dertil beregnede foring og placér filen i tandabningen. Hold en konstant haelndning ifolge profilen pa den skærende del.
• Kør filen kun nogue få gange, udelukkende fremad, og gentag operationen for samtlige skærende dele, som har samme retning (højre eller venstre).

Vendsvaerdets position om i skruestikken og gentag operationen for de resterende skaerende dele.
- Kontroller, at den afgrænsende tand ikke stikker ud over verificieringsinstrumentet, og fil den eventuelle overskydende del af med en flad fil, idet profilen afrundes.
- Efter slibningen skal ethvert spor af filspan og metalstov fjernes, og kæden skal smores i et oliebad.

Kaeden skal udskiftes, nár:

Den skærende dels længe er reduceret til 5 mm eller minde;
leddenes spillerum over nitterne er overdrevent.

VEDLIGEHOLDELSAFSVAERDET(Fig.13)

For at undgå asymmetrisk slid af sværdet, bør dette vendes om periodisk.

For at opnå en vedvarende god Funktion af sværdet, skal følgende udføres:

Smør afbøjningstandhjulets lejer (tandhjulet finds kun i nogle modeller) ved hjælp af den dertil beregnede sprejte.
Rens rillen i sværdet med den fertil beregnede skraber (medfolger icke).
Rens smorehullerne.
- Afgrat siderne og udjævn eventuelle ujævnheder mellem foringerne ved hjælp af en fil.

Sværdet skal udskiftes, när:

• Rillens dybde er kortere end kædeleddenes højde (leddene ma aldrig røre bunden);
• Fordingens indre side er sa slidt, at kæden bojes sidelaens.

I betragtnig af Produkts udvikling kan førnævnte værktøjer after nogen tid udskiftes med andre,

som har lignende egenskaber, hvad angar ombyt- telighed og Funktionssikkerhed.

Tandafstand for kæden Niveau af tomm: 3/8 Mini mm: 9,32

begrænsningstand (a) Fild diameter (d) a = 0,45 mm (0,018'  ○○

Ikke monter et nytt kjede med et slitt tannhjul, ell er omvendt

SLIPING AV KJEDET (Fig. 12)

FARE!

Sliping er nødvendig när:

Kjedet mä skiftes ut när:

• Skjare-elementets lenghte reduseres til 5 mm erer minre;
• leddenes dødgang pa naglene er overdreven.

For a holde sverdet i effektiv stand er det nodvendig a:

Sverdet mä skiftes ut när:

Spor til kjetet tommer: 3/8 Mini mm: 9,32

Nivået til tannen som begrenser skjæredybden (a) a = 0,45 mm (0,018°)

Filens diameter (d) "

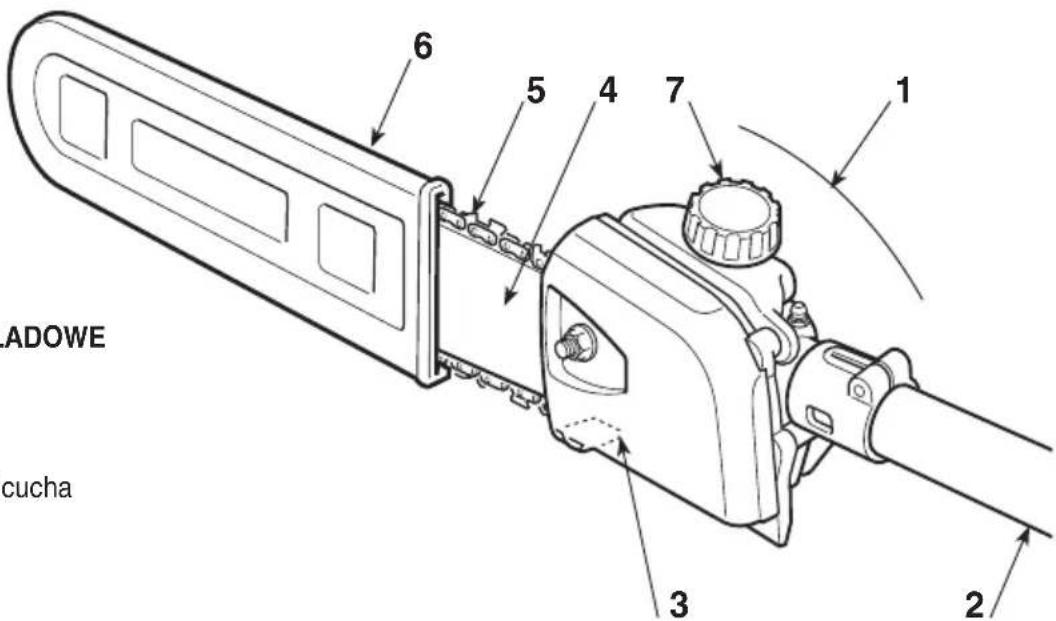

1. IDENTYFIKACJA GŁÖWNYCH CZE,SCI SKŁADOWYCH
