KASUTUSJUHEND PRS 1501 STIGA

ET - HOIATUS! - Seda lisavarustust saab kasutada ainult allpool näidatud reguleeritava völliga
vōsalōikurite / nööriga trimmerite mudelitel.
Käskude-hoolduse-tehniliste andmete-hoiatuste jaoks:
vaadake selle seadme kasutusjuhendit, millele lisavarustus on paigaldatud.

B26J-B26JA-T26J-T26JA

1. Kaivitusüksus
2. Uhendusvarras
3. Ketipüudja
   4.Latt
4. Kett
   6.Latikate
5. Ketioli mahuti kork

MATRIKLIETIKETT

1. Ehitaja nimi ja Aadress
2. Masina tuup
3. Muravoimsuse tase
4. Ehitusaasta
5. Registreerimisnumber
6. Artiklikood
7. CE Vastavusmargistus
8. Völli maksimaalne pörlemissagedus

2. SÜMBOLID

TÄHELEPANU: teie poolt ostetud masin on ehitatud harrastuskasutuseks.

1) Tahelepanu! Oht
2) Enne antud masina kasutamist lugeda kasutusuhendit.
3) Teie kuulmissüsteem on poordumatu kahu ohus. Hoiatame selle masinaga tootajat, et normalse igapäevase pideva kasutamise puhul voib ta viibida muras, mille tase on vordne voi korgem, kui: 85 dB (A). Kohustuslik on kanda

isikukaitsevahendeid. Kasutada masina kasutamise ajal alati kaitseprille (tagasipörkumise oht) ja kuulmiskaitseid, nagu müravastane kiiver (oht kuulmissüsteemile). Juhul, kui on olemas esemete kukkumise oht, kanda kaitsekiivrit.

4) Kanda turvajalanousid ja kindaid!
5) Emalepaiskamise oht! Masina kasutamise ajal hoidke

inimesed ja koduloomad vahemalt 15 m kaugusel!

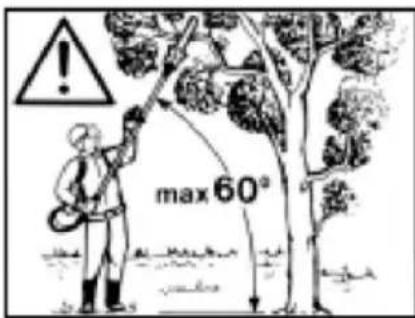

• Töötada takistustest puhasatud alal, hoida maapinna suhtes nurka ca 60^ . Tagada Óige monteerimine vōsalōikurile. Tagada lati ja keti Óige monteerimine. Hoolitseda alati, et oleks taganemistee.

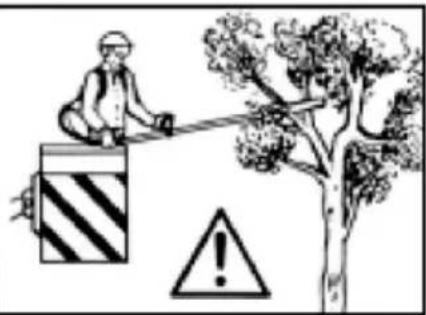

• Tōtada alati kindlates ja ohututes positsioonides. Väl-tida toṭotamist redelitet, astmetel ja mitte täiesti kindlatel pindadel üldiselt.

• Kasutaja on kohustatud arvestama voimalike riiklike normatiividega, mis voivad piirata masina kasutamist.

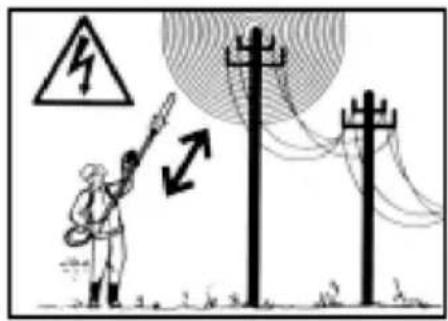

  6) Oht! Elektrilooi oht. Hoidke elektr ohuliinidest vahemalt 15 m kaugusele.

3. OHUTUSNOUDED

A) ETTEVALMISTUS

1) Lugeda hoolikalt juhendeid. Öppida tundma juhtimisseadmeid ja masina otstarbekohast kasutamist. Öppida mootorit kiiresti seiskama.
2) Kasutada masinat ainult ettenahtud eesmargil, seega "puude, mille mootmed on vastavuses saelati pikkusega, laasimiseks" voi samalaadsete odustega puuesemetel. Mistahes muu kasutus voib olla ohtlik ja pohjustada masina kahjustumist.
3) Arge kunagi lubage kasutada masinat lastel voi inimestel, kes ei ole tutvunud instruktsoonidega. Kohalikud seadused voivad satestada kasutaja miinimumea.
4) Masinat ei tohi kasutada rohkem kui uks imimene.
5) Masinat ei tohi kunagi kasutada:

• inimesto, eriti laste, vōi loomade laheduses;
• kui kasutaja on vasinud, tunneb ennast halvasti, voi on tarvitanud ravimeid, narkootikume, alkoholi voi aineid, mis mojuvad kahjulikult tema reageerimisvoimele ja tahelepanule;
• kui kasutaja ei suuda hoida masinat kindlalt kahe kaega ja/voi pusida tootamise ajal kindlalt jalgadel;
  6) Pidada meees, et kasutaja vastutab onnetuste ja kahjustuste eest, mis voivad tekkida teistele inimstele voi nende omandile.

B) EELTOOD

1) Enne kasutamist tehke masinale üdine kontroll
2) Töotamise ajal tuleb kanda sobivat rietust, mis ei segaks masina kasutajat.
- Kanda liibuvat kaitseriietust, mis kaitsevad Ioka-mise vastu.
- Kanda kindaid, kaitseprille ja mittelibiseva tallaga liokevastase kaitsega jalanousid.
- Kasutada kuulmise kaitseks korvaklappe.
- Kanda ei tohi salle, särke, keesid ja muid rippu-vaid voi laiu lisandeid, mis voiksid takerduda masinasse voi too piirkonnas olevatesse esemetesse ja materjalidesse.
- Pikad juuksed tuleb kokku siduda.
3) Enne too alustamist kontrollida, et koik kaitsed oleksid korrektseit monteeritud.

C) KASUTAMISE AJAL

1) Arge käivitage mootorit kinnistes ruumides, kuhu voivad koguneda ohtlikud vingugaasid.

2) Töötada ainult paëvavalguses või heas kunstvalguses.
3) Votta sisse liikumatu ja kindel positsoon:

• valtida niipalju kui voimalik tootamist marjal, libedal, liiga konarlikul voj jarsul pinnal, kus ei ole tagatud tootaja stabilsus tootamise ajal;
• vältrige redelite ja ebastabilsete platvormide kasutamist;
• ei tohi kunagi joosta, vaid jalutada ning poorata tahelepanu maapinna ebatasustele ja voimalikele takistustele.
  4) Kontrollida, et masina tuhiläigul kettei liiguks ning et pārast kirendust mootor poörduks kiaresti tagasi tuhikäigule.
  5) Pöörata tāhelepanu sellele, et latt ei pörkuks vastu vōrkehasid ja et keti likumisest tingituna ei lendaks materjalitükke.

1) Et olla kindel masina ohutus tootamises, tuleb koik mutrid ja kruvid alati hoida tugevalt kinnitatuna. Regulaarne hooldus on ulimal oluine ohutuse tagamiseks ja selleks, et masin tootaks hiatus.
2) Lõikeseadmega toötades kanda tökindaid.
3) Hoolitseda keti teritamise eest. Koik ketti ja latti puudutavad operatsioonid nōuavad nende korrekt-seks labiviimiseks vastavaid oskusi ja vajalikku tehnikat; ohutuskaalutlustel tuleks alati vōtta ühendust edsimüjaga.
4) Ohutuskaalutlustel ei tohi kunagi kasutada kulunud voi kahjustatud osadega masinat. Kahjustatud osad tuleb valja vahetada ning mitte kunagi paran-dada. Kasutada ainult originaal varuosi. Mittekvaliteetsed osad voivad kahjustada masinat ja olla ohuks turvalisusele.
5) Asetada masin laste haardeulatusest eemale!

E) TRANSPORTIMINE JA LIIGUTAMINE

1) Iga kord, kui masinat on vaja liigutada voi transporte tuleb:
- mooter valja lulitada, oodata, et kett seiskub ja uhendada lahti kūnla piip;
- paigaldada latikate;
- hoida masinat ainult käepidemetest ja suunata latt käigusuunale vastupidises suunas.
2) Masinat autoga transportides tuleb see asetada nii, et see ei kujutaks kellelegi ohtu, ja blokeerida

kindlalt, vältimaks selle umberminekut ja seeläbi kahjustumist ja kutuse valja voolamist.

F) TAGASILÖÖGIPÖHJUSED JA TÖÖTAJA OHUTUS

Tagasilok viob tekkida, kui juhtlati ots puutub mone eseme vastu voi kui puu kilub kinni ja surub keti loikesse.

Kontakt otsaga vöib mönedel juhtudel pöhjustada vastupidise reaktsiooni, surudes juhtlati üles ja tagasi toötaja suunas.

Keti kinnitus juhtlati ulaosas voib suruda keti kiaresti tagasi tootaja suunas.

Uks voi teine nendest reaktsoonidest voib pohjustada kontrli kadumise sae ul, pohjustades seega toseiseid onnetusi inimesele.

Kettsae kasutajal tasub kasutusele votta mitmeid ettevaatusabinoid onnetuste ja vigastuste arahoidmiseks loiketoo jooksul. Tagasilok on tooriista halva kasutamise ja/voi ebaigete votete voi tootingimuste tagajarg ja seda saab valtida, vottes tarvifusele oigeid ettevaatusabinoid, mida jargnevaltselgitatakse:

• Kasutage ainult tootja soovitatud saeplaadi sooni ja kette. Ebasobivad varusooned ja -ketid voivad pohjustada keti purunemise ja/voi tagasilooki.
• Sae teritamisel ja hooldamisel pidage kinni tootja juhistest. Sugavuse vahenemine voib kaasa tuua tagasilokide suurenemise.

G) KUIDAS KASUTUSJUHENDIT LUGEDA

Kasutusjuhendi tekstis on moned, eriti tahtsat infot sisaldavad peatukid eriliselt esile toodud, nende tahendus on jargmine:

TÄHTIS Sisaldab tapsustusi voi uusi elemente varemkirjutatu juurde, eesmärgiga masinat mitte kahjustada voi tekitada kahu.

OHT! tejärgimise korral oht ennast vô i teisi tõsiselt vigastada, surmaoht.

4. MASINA KASUTAMINE

Oodake, kuni mootor on piisavalt jahtunud, enne kui oksasae eemaldate.

LATI JA KETI MONTEERIMINE

OHTI Lahtipakkimine ja kokkumonteerimise lopulevimine peavad toimuma tasei ja kindlal pinnal, piisavalt peab olemrauimi masina ja pakendite liigutamiseks, kasutada alati sobivaid tooriistu.

Pakendite umbertootlus peab toimuma vastavalt kohlikele kehtivatele nouetele.

OHTI Plaadi ja ketiga tootades kasutada alati tugevaid tookinaid. Poorata maksi

maalset tahelepanu lati ja keti monteerimisele, et mitte vahendada masina ohutust ja efektiivsust; kahtluste korral votta uhendust edasimuujaga.

OHTI seisva mootoriga.

Teostada kok operatsionid

Keerata lahti mutter (1) ja eemaldada karter (2), et pääseda hammasratta ja saelati aluseni (Joon. 2).
Monteerida latt (4) sisestades polt (3) kanalisse ja Iukata see ajami tagumise osa poole (Joon. 3).
Monteerida kett hammasrattale ja lati soonte sisse jalgides saeketi toosunda (Joon. 4); kui ka lati ot-sas on hammasratas, siis jalgida, et keti hambad haakuksid tapselt hammasrattaga.
- Kontrollida, et keti pingutuspolt (5) oleks tapselt sisestatud juhtlati vastavasse avausse, vastupidisel juhul keerata kruvikeerajaga ketipingutaja kruvi (6), kuni poldi taieliku sisenemiseni (Joon. 5).
- Monteerida karter (2) tagasi ilma mutrit (1) kinnitamata.
Keerata vastavlt keti pingutajakruvi (6) kuni on saa-vutatud keti oige pingutus (Joon. 6).
- Latti (4) üleval hoides kinnitada lopuni karteri(2) mutter (1), kasutades selleks kaasaantud votit (Joon. 7).
- Kontrollige keti pingutust. Pingutus on Óige, kui saeplaadi keskosas ketti tõstes saehambad ei tule soonest välja (Joon. 8).
- Kruvikeeraja abiga libistada ketti moeda soont kontrollimaks, et see liigub ilma liigse pingutuseta.

OKSALÖIKURI ÜHENDAMINE (Joon. 9)

Tommata valja blokeerimispulk (1) ja suruda varrast (2), kuni on kuulda blokeerimispulga (1) klopsu varda avauses (3). Sisenemist saab kergendada alumist osa (2) kergelt kahele poole keerates; lopliku sisenemise korral on pulk (1) tailikult sisenenud.

• Pärast löplikku sisenemist keerata nupp (4) lopuni.

KASUTUSELEVÖTT

Lugege hoolikalt ka vosalikuri, mille kulge oksalokuri seade paigaldatakse, kasutusjuhendit.

Enne too alustamist tuleb:

• lisada Ōli, taites vastav ōlipaak.
• Kontrollida, et kruvid masinal ja latil oleks tugevalt kinni keeratud;
• kontrollida, et kett oleks teritatud ja kahjustamata;
• kontrollida, et käepidemed ja masina kaitsed oleksid puhtad ja kuivad, öigesti monteeritud ja tugevalt masinale kinnitatud;
• kontrollida käepidemetekinnitust;

• kontrollige keti pingutust.

• Oli jurdevoolu kontrollimine

OHT!

mise ajal peavad saeplaat ja saekett olemä öiges asendis.

Käivitada mootor, hoida seda keskmistel poöretel ja kontrollida, kas ketioli levib nagu naidatud joonisel (Joon. 10).

Oli juurdevoolu saab reguleerida, keerates kruvikeerajaga vastavat pumba reguleerimiskruvi (1), mis asub masina alumisel poolel (Joon. 10).

- Kasutamisvoimalused

• Mootorit käivitades hoolitseda, et kett El toetuks maapinnale, ega oleks kokkupuutes vörkehadega; selleks asetada varras sobivalent. Mootori käivitamiseks järgida vosalikuri juhendeid.
• Löikamisel teha esimene lõige lõigatava osa alumisel poolel, seejärel jatkata üval pool, valtides sedasi koore rebenemist ja kahjustusi taimele.
• Jätkata Iöikamist toötades Iöigatava materjali kukkumisalast valjaspool.
• Töötades välṭida alati lōikava tera kehaosade lāhedale viimist.
• Seisvale masinale panna alati terakaitse.

5. HOOLDUS JA HOIULEPANEK

OHT!

bldustööde ajal:

• Monteerida oksaloiikuri varras vosaloiikurilt lahti.
• Kanda kaitsekindaid latti ja ketti puudutate operatsioonide puhul.
• Hoida peal latikaitsed, valjaarvatud latti en-nast voi ketti puudutavate toode puhul.
• Loodusesse ei tohi visata olisid, bensiini ega muid reostavaid materjale.

MAARIMINE (Joon. 11)

• Määrida iga 20 toötunni tagant kasutades vastaṭavat märet.
• Kasutada liitiumisaldusega maaret korgenetele temperatuuridele ja valistele mojudele.

KETI HAMMASRATAS

Kontrollige om edasimüju ja jures regulaarselt hammasratta seisukorda ja vahete see valja, kui on kulunud.

Ei tohi monteerida uut ketti kulunud hammasrattaga ja vastupidi.

Lutus- ja efektiivsuskaa

Iutlustel on vaga oluline, et Iolkemehhanismid oleks*hasti teritatud.

Teritamine on vajalik, kui:

Saepuru on tolmune.
- Lõikamisel tuleb kasutada suuremat jõudu.
- Lõige ei ole sirgjooneline.
Vibratsioon suureneb.
Touseb kutusekulu.

OHT!

rav, suureneb tagasilögi (kickback) oht.

Kui teritamisprotseduur usaldada spetsiaalsele teeninduskeskusele, saab seda teostada vastavate masinatega, mis tagavad materjali minimaalse kulumise ning koikide hammaste uhtlaseritamise.

"Omal käel" teritamiseks kasutatakse vastauid umaraid ketiviile; mille diameteer on spetsiiline iga ketituübi jaoks (vaata "Keti Hooldamise Tabel") ja nouab vastauid oskusi ja kogemusi, et loikehambaid mitte kahjustada.

Keti teritamiseks:

blokeerida latt tugevalt, monteerides selleks latt vastavasse klambrisse, tagades keti vaba liikumise.

• Pingutada ketti, kui see on lotv.
• Monteerida viil vastavassesoonde ja seejarel sisestada saehamba avausse, salilitades konstantne kalle vastavalt loiketera profilile.
• Tehke ainult paar, edasisuunas viililuket ja nii kokiidel loikehammastel samas suunas (vasakult voi paremalt).
• Pöörake latt tangide vahel ümber ja korrake prot-seduuri ülejänud loikehammastel.
• Kontrollida, et piirhammas ei läheks üle kontrollmoödu ja viilida ülejäk lameda viiliga, umardades profili.
• Pärast teritamist eemaldage vahimgi puru ja tolm ning maärige ketti olivannis.

Kett tuleb välja vahetada, kui:

• Lõikehamba pikkus on 5 mm või vähem;
• keti lulidevahelised neediuhendused on liiga Iodvad.

Lati ebauchtase kulumise valtimiseks tuleb seda regulaarselt umber keerata.

Saeplaadi toökorras hoidmiseks tuleb:

Vastava olipressiabil märida poordvollip padjakesi (kui on olemas).
- Puhastada lati soont vastava harjaga (pole kaasa antud).
- Puhastada 0i sissevooluvasid.
- Lameda viiliga eemaldada eemalseisvad servad ja tasandada voimalikud ebatasasused soonte vahel.

Saeplaat tuleb valja vahetada, kui:

• soone sugavirus on väiksem kui edasiveolulide körgus (need ei tohi pöhjani ulatuda);
• soone sisemine sein on niivord kulunud, et kett kaldub kuljele.

Arvestades toote arengut, voidakse tooriistad aja jooksul asendada uutega, mille vahetus- ja toohutusomadused on analogoagsed.

Ketisamm Piirhamba (a) tase tollid: 3/8 mini mm: 9,32

Villi lübimõesd (d) a = 0,45 mm (0,018"

")
