DE Hochentaster- GEBRAUCHSANWEISUNG ACHTUNG: vor Inbetriebnahme des Geräts die Gebrauchsanleitung aufmerksam lesen.

DE - ACHTUNG! - Dieses Zubehör kann nur bei modellen der Freischneid er / Trimmer mit Gelenkstange angebracht werden, unter gezeigt.

Für Befehle -Wartung - Technische Daten - Warnungen:

Iesen Sie die Bedienungsanleitung der Maschine, auf dem Sie das Zubehör anpassen.

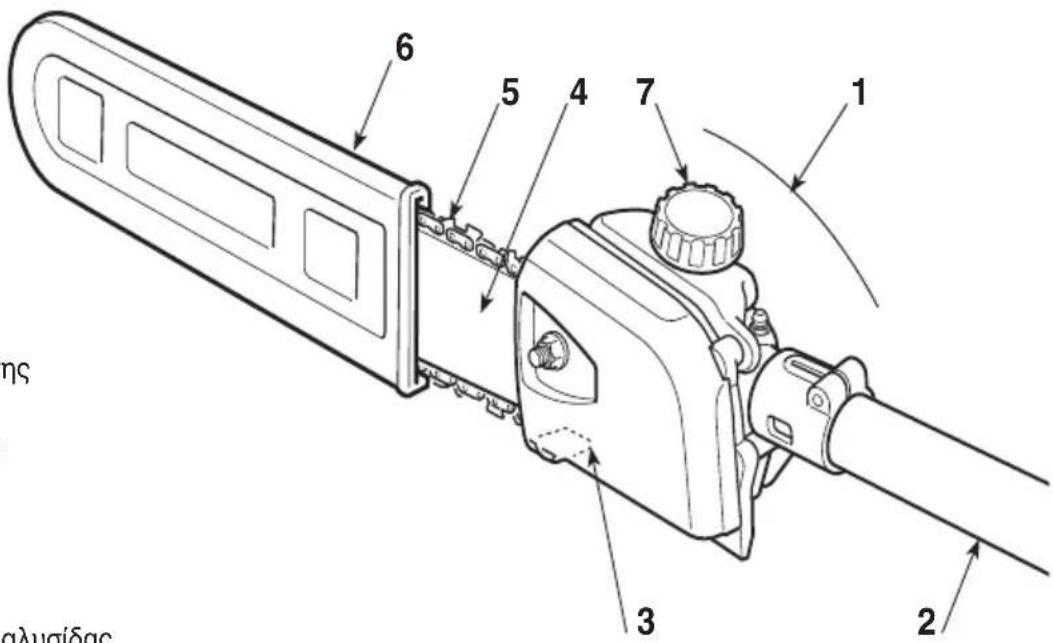

1. KENNZEICHNUNG DER WESENTLICHEN BAUTEILE

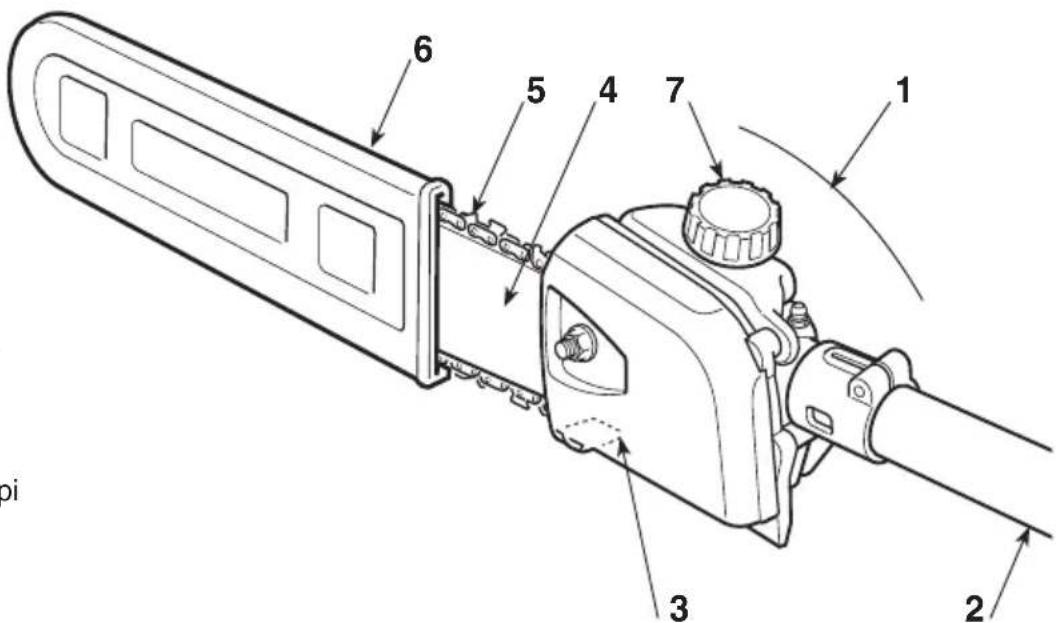

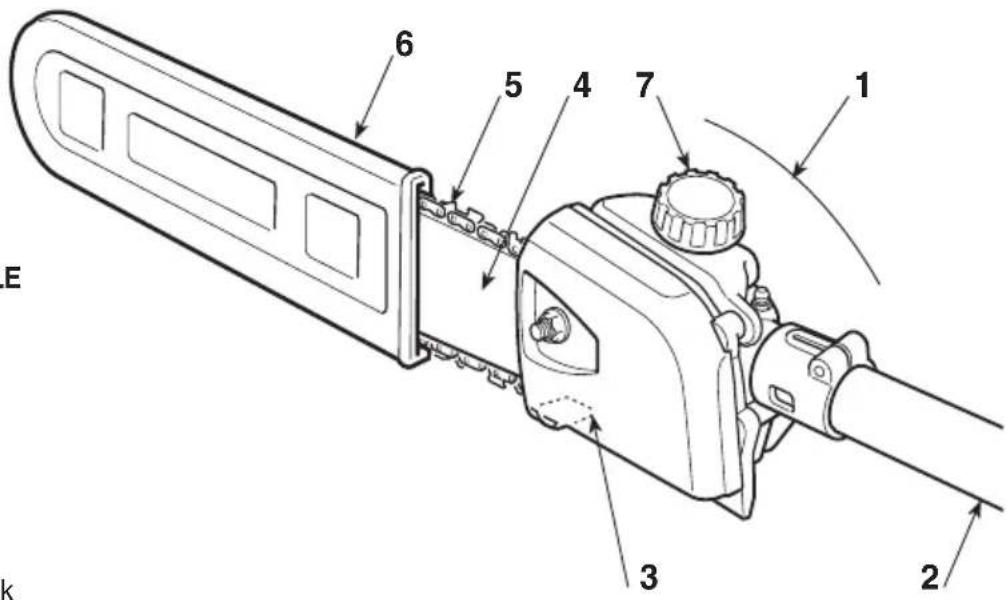

WESENTLICHE BAUTEILE

1. Antriebseinheit
2. Verbindungsstange
3. Kettenhaltestift
4. Schwert
5. Kette
6. Schwertschutz
7. Verschluss Kettenoltank

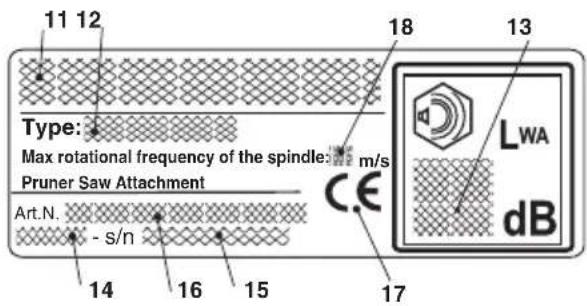

TYPENSCHILD

1. Name und Anschrift des Herstellers
2. Maschinotyp
3. Schalleistungspegel
4. Baujahr
5. Kennnummer
6. Artikelnummer
7. Konformitätszeichen CE
8. Max Spindeldrehzahl

2. SYMBOLE

ACHTUNG: Das von Ihnen gekaufte Gerät ist für den Hobbygebrauch gebaut worden.

1) Achtung! Gefahr
2) Vor Inbetriebnahme des Gerats die Gebrauchsanleitung aufmerksam lesen.
3) Ihr Gehör kann bleibend beschädigt werden. Wir weisen den Bediener des Geräts darauf auf hin, dass er bei normalen Arbeitsbedingungen tätig einer Gerauschbelastung von 85 dB (A) oder mehr ausgesetzt ist.

Bei der Arbeit mit dem Freischneider,müssen entspre chende Schutz vorrichtungen getragen werden, wie Schutzbrille (Gefahr umherfliegender Teile) und Gehorschutz (es besteht Gefahr bleibender Gehorschaden).Solle während der Arbeit auch die Gefahr herabfallender Gegenstände bestehen, so ist auch ein Schutzhelm zu tragien.

4) Arbeitssschuhe und Schutzhandschuhe/TRagen!
5) Gefahr umherfliegender Teile! Wahrend des Gerätebtriebs dürfen sich in einem Umkreis von 15 m keine Personen oder Haustiere aufhalten!
- Den Einsatzbereich der Heckenschere vor Beginn der Arbeiten räumen und den zum Betrieb des Geräts korrekten Winkel zum Boden wahren. Darauf achten, dass der Aufsatz korrekt auf den Freischneider montiert ist.

• Immer in stabiler und{sicherer Stellung arbeiten. Nicht auf Treppen, Stufen und im Allgemeinen auf nicht perfect stabilen Oberflächen arbeiten.
• Der Benutzer muss sich an die eventuellen nationalen Bestimmungen halten, die die Verwendung der Maschine beschranken konnen.

6) Gefahr! Elektrischer Unfall. Halten Sie einen Abstand von mindestens 15 m zu Freileitungen ein.

3. SICHERHEITSVORSCHRIFTEN

A) AUSBILDUNG

1) Lesen Sie die Anweisungen aufmerksam. Machen Sie sich mit den Bedienungsteilen und dem richtigen Gebrauch der Maschine vertraut. Lernen Sie, den Motor schnell abzustellen.
2) Die Maschine darf nur für den vorgesehen Zweck verwendet werden, d.h. „das Entasten von Bäumen mit einer der Schwertlänge entsprechenden Große" oder Holzgegenständen mit entsprechenden Eigenschaften. Ein unzweckmäßiger Gebrauch kann generell gefährlich sein und die Maschine beschädigen.
3) Erlauben Sie niemals Kindern oder Personen, die nicht über die erforderlichen Kenntnisse dieser Gebrauch sanweisung verfügbar, die Maschine zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
4) Die Maschinearf nicht von mehr als einer Person benutzt werden.
5) Maschine niemals benutzen:
- während Personen, besonderss Kinder oder Tiere in der Nähe sind.
- wenn der Benutzer mude ist oder sich nicht wohl fuhl't, oder wenn er Arzneimittel oder Drogen, Al ko hol oder andere Stoffe zu sich genommen hat, die seine Aufmerksamkeits- und Reaktionsfähigkeit beeinträchtigen
- wenn der Benutzer nicht imstande ist, die Maschine mit zwei Handen festzuhalten bzw. wenn er bei der Arbeit nicht stabil auf den Beinen das Gleich geicht halten kann
6) Beachten Sie, dass der Benutzer für Unfälle und Schäden verantwortlich ist, die anderen Personen o der deren Eigentum widerfahren konnen.

B) VORBEREITENDE MASSNAHMSN

1) Vor dem Gebrauch dieGPCe Maschine grundlich überprüfen.
2) Bei der Arbeit, muss der Benutzer eine geeignete Kleidung,tragen, die in seinen Bewegungen nicht hindert
- Enganliegende Schutzkleidung mit schnittfesten Schutzzeinsatzen trag
- Handschuhe, Schutzbrille und Schnittfeste Sicherheits-schuhe mit rutschfester Sohle tragien
- Gehorschutz tragen
- Keine Schale, Hemden, Halsketten oder andere losehangende Zubehore/TRagen, die sich in der Maschineoder in eventuell auf dem Arbeitsplatz befindlichenGegenständen verfangen konnten

• Langes Haar zusammenbinden
  3) Vor Arbeitsbeginn muss sichergestellt werden, dass alle Schutzvorrichtungen richtig angebracht sind.

C) DIE MASCHINE IM EINSATZ

1) Der Verbrennungsmotorarf nicht in geschlossenen Räumen laufen, in denen sich gefährliche Kohlen mo noxyd abgase sammeln konnen.
2) Arbeiten Sie nur bei Tageslicht oder bei gutem Kunstlicht.
3) Eine sichere und stabile Position einnehmen

• vermeiden Sie so gut wie möglich den Einsatz der Maschine auf nassem oder rutschigem Boden oder jeder falls auf unebenen oder steilen Böden, wenn für den Benutzer bei der Arbeit keine ausreichende Stätigkeit gewährleistet ist;

• vermeiden Sie Treppen und unstabile Platt formen;

• rennen Sie nicht, gehen Sie immer vorsichtig voran und achten Sie auf die Bodenuneb enheiten und auf die Anwesenheit eventueller Hindernisse.
  4) Sicherstellen, dass sich die Kette nicht bewegt solange der Motor leer lauf, und dass nach Betätigung des Gas hebels der Motor dann auch schnell wieder auf den Leer lauf gebracht wird.
  5) Achten Sie darauf, dass der Schwert nicht gegen Fremd körper hart aufprallt und auf das eventuell durch die Reibung der Kette herumfliegende Material.

D) WARTUNG UND LAGERUNG

1) Sorgen Sie damit, dass alle Muttern, und Schrauben fest angezogen sind, um sicher zu sein, dass das Gerät immer unterugen Bedingungen arbeitet. Eine regelmäßige Wartung ist unentbehrlich für die Sicherheit und die Einhaltung der Leistungsfähigkeit.
2) Tragen Sie bei jedem Eingriff auf der Schneidvorrichtung Handschuhe.
7) Achten Sie immer darauf, dass die Kette gut geschlossen ist. Alle an der Kette durchzufuhrenden Arbeits-ten setzen fachgerechte Kompetenzen und den Einsatz spezieller Werkzeuge voraus; aus Sicherheitsgründen sich mit dem Handler in Verbindung setzen.
4) Verwenden Sie, aus Sicherheitsgründen, die die Maschine mit abgenutzten oder beschädigten Teilen. Die beschädigten Teile müssen ersetzt und dürfen niemals repariert werden. Nur Original-Ersatzteile verwenden. Nicht gleichwertige Ersatzteile können die Maschine beschädigden und ihre Sicherheit gefährden.

5) Maschine nicht in Kinderreichweite aufbewahren!

E) TRANSPORT UND HANDHABUNG

1) Folgende Hinweise müssen bei Transport und Handhabung der Maschine beachtet werden:
- Motor ausschalten; abwarten bis die Kette vollständig stillsteht, Zündkerzenstecker abtrennen;
- den Schwertschutz anbringen;
- Maschine ausschließlich an den Handgriffen aufheben und den Schwert in die der Laurichtung entgegenegasetzte Richtung positionieren;

2) Sollte der Transport der Maschine mit einem Kraftfahrzeug erfolgen, so muss sie so aufgestellt werden, dass sie keine Gefahr darstellt und auch gut befestigt werden, um das Umkippen mit nachfolgender Schadenentstehung und Kraftstoffauslauf zu verhindern.

F) URSACHEN UND VERMEIDUNG EINES RÜCKSCHLAGS:

Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt. Eine Berührung mit der Schienenspitze kann in manchen Fälle zu einer unerwarteten nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung der Be Dienperson geschlagen wird. Das Verklemmen der Sägekette an der Oberkante der Führungs schiene kann die Schiene heftig in Bedienerrichtung zurückstoßen.

Jeder dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Sage verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht aus

schließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Ketten säge sollens Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu konnen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Ge brauchs des Elektrowerkzeugs. Er kann durch geeignete Vor sichs maßnahmen, wie nachfolgend beschrieben, verhindert werden:

• Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschieren und Sägekatten können zum Reifen der Kette und/oder zu Rück schlag führen.
• Halten Sie sich an die Anweisungen des Herstellers für das Scharfen und die Wartung der Sägekette. Zu niedrige Tiefen be grenzer erhöhen die Neigung zum Rückschlag.

G) WIE IST DAS HANDBUCH ZU LESEN

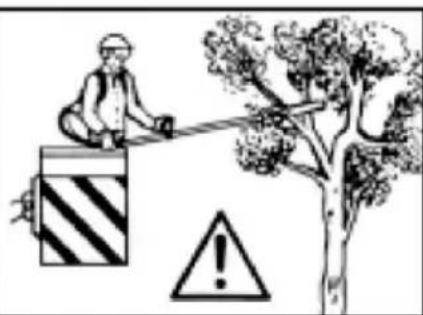

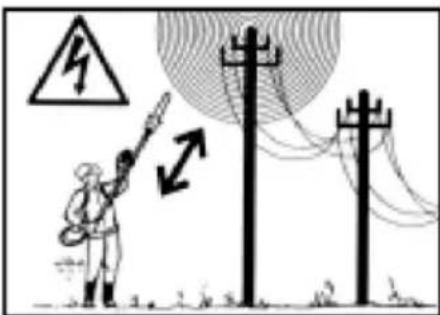

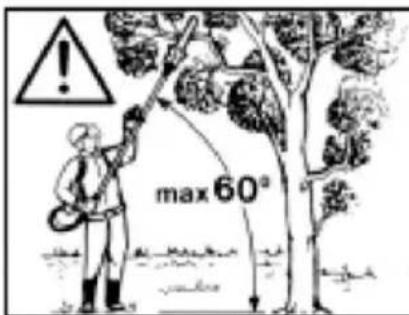

Im Text des vorliegenden Handbuchs sind einige besonderwichtige Abschnittte entsprechlich gekennzeichnet, wobei die Bedeutung solcher Kennzeichnungen wie folgt zu verstehen ist:

WICHTIG Liefert erläuternde Hinweise oder andere Angaben über bereits an früherer Stelle gemachte
Aussagen, mit der Absicht, die Maschine nicht zu schädigen oder Schäden zu vermeiden.

GEEFAHRI Im Falle der Nichtbe achtung besteht die Mogglichkeit, sich selbst oder Dritteschwer zu verletzen, mit Todes gefahr.

4. MASCHINENEINSATZ

MONTAGE DER STANGE

(wenn separat gefeliefert) (Abb. 1)

Die Stange (1) so in die Buchse (2) einfahren, dass die Bohrung (3) mit der Schraube (4) übereinstimmt.
Die zwei Schrauben (4) und (5) festziehen. Nach dem sie festgezogen sind, daß der Kopf der Schraube (4) nicht hervorstehen.

Vor dem Ausbau der Vorrichtung Hochentaster den Motor abkühlen halten.

MONTAGE VON KETTENSCHWERT UND KETTE

Das Auspacken und die Montage müssen auf einer ebenen und stabilen Oberfläch-iche erfolgen. Es muss genügend Platz zur Be weg der Maschine und der Verpackung sowie die geeigneten Werkzeuge zur Verfugung ste hen. Die Entsorgung der Verpackung muss gemäß der örtlichen Vorschriften erfolgen.

GEEFAHRI Tragen Sie immer feste Arbeits handschuhe, um den Schwert und die Ket te zu behandeln. Arbeitsen Sie bei der Montage des Schwerts

und der Kette mit hochster Sorgfalt, um die Sicherheit und Effizienz der Maschine nicht zu beeinträchtigen; wenden Sie sich im Zweifelsfall an ihren Handler.

GEFAHR!

Alle Eingriffe bei ausgesch al

tetem Motor durchfuhren.

Die Mutter (1) abschrauben und das Gehäuse (2) entfernen, um auf das Kettenrad und den Sitz des Schwerts zuzugreifen (Abb. 2).
Das Schwert (4) montieren, indem man die Stiftschraube (3) in die Nut einsetzt und das Schwert in Richtung Rück-nde der Antriebseinheit druckt (Abb. 3).
Die Kette um das Kettenrad und entlang der Schwertführungen montieren, bzw auf die Lauf richtung (Abb. 4) achten; wenn die Schwert spitze mit einem Umlenkstern ausgerüstet ist, muss darauf geachtet werden, dass die Zugg lieder der Kette kor rekt in den Aussparungen des Umlenksterns sitzen.
- Prufen Sie, dass der Stift des Kettenspanners (5) korrekt in der entsprechenden Bohrung des Schwerts sitzt; andernfalls mit einem Schraub ben dreher (6) die Schraube des Ketten spanners drehen, bis der Stift vollständig sitzt (Abb. 5).
- Das Gehäuse (2) wieder montieren ohne die Mutter (1) anzuziehen.
Die Schrauben des Kettenspanners (6) soweit drehen, bis die Kette correkt gespannt ist (Abb. 6).
- Das Schwert (4) angehoben halten und die Mutter (1) des Gehäuses (2) mit dem mitgelieferten Schraubenschlussel festziehen (Abb. 7).
Die Spannung der Kette prufen. Die Spannung ist richtig, wenn sich die Zugglieder beim Anheben der Kette in der Mitte des Schwerfs nicht aus der Führung losen (Abb. 8).
- Mit Hilfe eines Schraubendrethers die Kette entlang der Führung laufen setzen, um sicher zu stellen, dass der Lauf ohne übermögen Kraftaufwand möglich ist.

MONTAGE DES BAUMSTUTZERAUFSATZES (Abb. 9)

Die Haltenase (1) Herausziehen und die Stange (2) drucken, bis die Haltenase (1) in der Bohrung (3) der Stange einrastet. Das Einsetzen kann durch leichtes Drehen des unteren Teils (2) in beiden Richtungen erleichtert werden; das Einrasten ist korrekt erfolgt, wenn die Haltenase (1) vollständig eingetreten ist.
- Nach dem vollständigen Einrasten den Drehknopf (4) ganz festziehen.

INBETRIEBNAHME

Lesen Sie auch die Gebrauchsanaweisung des Freischneiders, an dem der Hochentasteraufsatz verwendet wird, aufmerksam durch.

Bevor Sie mit der Arbeit starten, muss folgenden ge pruft werden:

• Öl einfüllen, indem man den entsprechenden Tank füllt.
• dass an der Maschine und am Schwert alle Schrau ben angezogen sind;
• dass die Kette scharf und nicht beschädigt sind;

• dass die Handgriffe und die Schutzeinrichtungen der Maschine sauber und trocken, korrekt montiert und fest an der Maschine befestigt sind;

• dass die Handgriffe richtig befestigt sind;
  Die Spannung der Kette prufen.

• Kontrolle des Ölstroms

GEFAHR!

Bei der Kontrolle des Öl stroms

muss sichergestellt werden, dass der Schwert und die Kette korrekt positioniert sind.

Den Motor anlassen, mit mittlerer Drehzahl laufen setzen, und prufen, dass das Öl gemäß der Abbildung (Abb. 10) von der Kette verteil wird.

Kann der Ölstrom mit einem Schrau ben dreher an der entsprechenden Einstellschraube (1) der Pum pe eingestellt werden, die sich im unteren Teil der Ma schine (Abb. 10) befindet.

- Anwendungsarten

• Beim Starten des Motors darf das Kettenschwert NICHT auf dem Boden liegen oder mit anderen Fremdkörpersn in Kontakt stehen. Achten Sie dazu beim Motorstart auf eine dementsprechende Position des Geräts. Starten des Motors - siehe Bedienungsanleitung des Freischneiders.
• Beim Åsten zuerst unter der zu behandelnden Stelle mit dem Schneiden beginnen und erst nachher von oben herab arbeiten. Dadurch konnen Schäden an der Pflanze (vor allem an deren Stamm) verhindert werden.
• Arbeitsen Sie stets außerhalb des Fallbereichs des Materials.
• Bei der Arbeit das Kettenschwert stets fern vom Körperp握手.
• Bei stillstehendem Gerät stets den Kettenschutz aufstecken.

5. WARTUNG UND AUFBEWAHRUNG

GEFAHRI

Während der Wartungsein

griffe:

Die Stange des Hochentasters vom Trimmer abmontieren.
- Für Arbeiten am Schwert und an der Kette Schutzhandschuhe,tragen.
- Schwertschutzvorrichtung nicht entfernen, es sei dess, die Eingriffe müssen auf dem Schwert selbst oder auf der Kette vorgenommen werden.
- Ole, Benzin oder andere verschmutzende Stoffe vorschriftsmaßig entsorgen.

SCHMIEREN (Abb. 11)

• Alle 20 Stunden mit dem speziellen Schmiernippel schmieren.
  Lithiumfett fur hohe Temperaturen und extreme Drücke verwenden.

KETTENRAD

Lassen Sie den Zustand des Ritzels regelmäßig bei Ihr hem Handlcr prufen und tauschen sie es aus, wenn es abgenutz ist.

Es darf keine neue Kette mit einem verschlissenen Kettenrad, und umgekehrt, montiert werden.

SCHÄRFEN DER KETTE (Abb. 12)

GEFAH!

Aus Gründen der Sicherheit

und Effizienz müssen die Schneideorgane immer gut geschärft sein.

Das Scharfen ist erforderlich, wenn:

Die Sagespane staubahnlich sind
- Eine große Kraft zum Schneiden erforderlich ist.
- Der Schnitt nicht gerade ist.
Die Vibrationen zunehmen.
- Der Kraftstoffverbrauch zunimmt.

GEFAHRI

Wenn die Sägekette nicht an-

gemessen geschlaffen ist, erhöht die Gefahr des Rückschlages (Kick-Back).

Wenn das Scharfen einem geschulten Kunden Dienst überlassen wird, kann dies mit entsprechenden Werkzeugen ausgeführten werden, die einen minimalen Materialabtrag und ein gleichmäßiges Scharfen an allen Zähen gewährleisten.

Das selbstständige Scharfen der Kette kann mittels spezieller Rundfeilen erfolgen, deren Durchmesser jeweils für die einzelnen Kettenart angepasst ist (siehe „Tabelle Kettenwartung”), und erfordert Geschick und Erfahrung,

um Schaden an den Zahlen zu vermeiden.

Zum Schärfen der Kette:

Die Stange des Hochentasters vom Trimmer abmontieren und das Schwert mit montierter Kette fest in einen geeigneten Schraubstock einspannen, darauf achten, dass sich die Kette frei bewegen kann.
Die Kette spannen, falls these locker ist.
Die Feile in der entsprechenden Führung montieren, und dann die Feile in die Aussparung des Zahns einführen, darauf eine gleichmäßige Nei gung, entsprechend des Zahnprofils beibehalten.
- Nur eine Feilenstriche, ausschließlich Vorwartsstriche, ausführren, und den Arbeits schritt an allen Zahlen mit der gleichen Ausrichtung (rechts oder links) wiederholen.
Die Position des Schwerts in dem Schraubstock umkehren, und den Arbeitsschritt an den verbleibenden Zähen wiederholen.
- Prüfen, dass der Grenzzahn nicht oberhalb des Prüfwerkzeugs Herausragt, und den eventuellen Überstand mit einer Flachfeile abweilen, und das Profil abrunden.
- Nach dem Scharfen alle Feilspane und Staub entfern, und die Kette im Ölbad schmieren.

Die Kette muss ersetzt werden, wenn:

Die Länge der Zähne kleiner als 5 mm ist;
Das Spiel der Glieder an den Kettennieten zu groß ist.

WARTUNG DES SCHWERTS (Abb. 13)

Um einen asymmetrischen Verschleib des Schwerts zu verhindern sollene diese regelmäßig umgedreht werden. Um die Effizienz des Schwerts beizubehalten, ist folgenden erforderlich:

• Das Schmieren der Lager des Umlenksterns mit der entsprechenden Spritze (falls vorhanden).
  Die Schwertnut mit dem entsprechenden Schaber reinigen (im Lieferumfang nicht enthalten).
• Das Reinigen der Schmierbohrungen.
• Mit einer Flachfeile den Grat von den Führungsflanken entfernen, und eventuelle Abweichungen zwischen den Führungen ausgleichen.

Der Schwert muss ersetzt werden, wenn:

• die Tiefe der Nut kleiner als die Höhe des Zug glieds ist (das nie den Nutboden berühren damit);
• die innere Führungswand so verschlissen ist, dass die Kette seitlichGENeigt wird.

Aufgrund der Weiterentwicklung des Produkts konnten die Schneidewerkzeuge im Laufe der Zeit durch andere ersetzt werden, die gleiche Eigenschaften der Austauschbarkeit und Betriebssicherheit aufweisen.

Kettenteilung Höhe des Begrenzungszahns (a) Durchmesser der Feile (d)

Zoll: 3/8 Mini

mm: 9,32
