KÄYTTÖOHJE PRS 1501 STIGA

FI Karsimissaha - KÄYTTÖOHJEET
VAROITUS: lue käytöopas huolellisesti ennen koneen
käytöa.

FI - VARIOITUS! - Tämä lisäläite voidaan soveltaa vain malleja raivaussahat / trimmerit nivelöityjä sauva, alla.
Komennot - Huolto - Tekninen - Varoitukset:
tehdä viite Käytöohje koneen, johon se on asennettu lisäläite.

VARDA MONTEERIMINE (kui muukse eraldi) (Joon. 1)

• Sisestada varras (1) muhvi (2), sobitades avaus (3) kruviga (4).
  Keerata kaks kruvi (4) ja (5) lopuni. Pärast kinnitamist ei tohi kruvi pea (4) valja ulation.

Oli juurdevoulu kontrolli

kett ei ole piisavalt te

Monteerida loikuri varras vosalokurilt lahti ja

1. Kaytöyksikkö
2. Liitäntätanko
3. Ketjunpysaytystappi
4. Terälevy
5. Ketju
6. Levyn suojus
7. Ketjuoljytankin korkki

ARVOKILPI

1. Valmistajan nimi ja osoite
2. Laitetyppi
3. Aänitehon taso
4. Valmistusvuosi
5. Sarjanumero
6. Tuotekoodi
7. CE-vaatimustenmukaisuusmerkki
8. Karan maksimipyorimistaajuus

2. SYMBOLIT

VAROITUS: Hankkimasi laite on valmistetu harrastuskayttoon.

1) Varoitus! Vaara
2) Lue käytöohje huolella ennen koneen käytöä.
3) Melu voi aiheuttaa psysviä kuulovauroiota. Jatkuvan paivittaisen normalaikayton aikana koneen kayttaja voi altistua melulle, joka on 85 dB (A) tai suurempi. Kayttajan on kaytettava henkilokohtaisia

suojavarusteita. Pidä konetta käyttaessäi lentaviltä kappaleilta suojaavia suojalaseja sekä kuulonsuojaimia. Jos putoavat esineet voivat aiheuttaa vaaraa työskentelyalueella, käytäjan on pidettvä suojakypärä.

4) Käytä turvakenkää ja suojakäsineita!

5) Vaara: koneesta saattaa sinkoutua kappaeita! Varmista, ettei henkilöitä eikä eläimiä ole 15 metrin etaisyydellä koneesta.
- Työskentele aina esteettömällä alueella. Valitseteraosalle maaperaän nahden paras kaltevuus. Asenna laite oikein raivaussahaan.

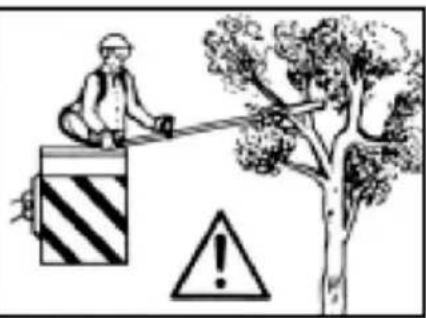

Työskentele aina vakaassa ja turvallissessa asennossa. Alä seiso tikapuilla, rapuilla ja ylei

sesti ohtaen epavakaalla alustalla tyoskentelyn aikana.

• Kayttäjan on noudatettava mahdollisia valtakunnallisia saadoksiä, jotka voivat rajoittaa laitteen kayttöä.

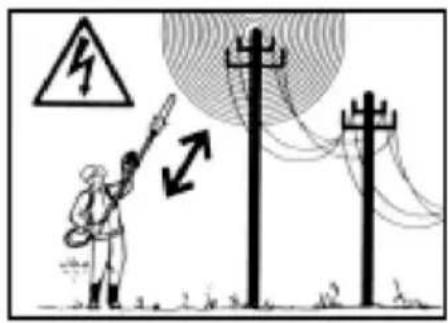

  6) Vaara! Sahköiskuvaara. Pida vahintaan 15 metrin valimatka ilmassa olevista kaapeleista.

3. TURVALLISUSSÄANNÖKSET

A) KOULUTUS

1) Lue kayttoohjeet huolellisesti. Tutustu ohjaimin ja laitteen oikeaan kayttoon. Opi pysayttamaoan moottori nopeasti.
2) Käytä laitetta ainoastaan sihen tarkoitukseen mihin se on tarkoitettu eli "ohjaustangon pituuden mukaisten puiden karsimiseen" tai va-staaviin puisin esineisiin. Muunlainen käytto voi aiheuttaa vaaratilanteita tai laitteen vaurioitumisen.
3) Alä anna lasten tai kokemattomien henkilöiden käytäa laitetta. Paikalliset lait voivat maärata laitteen käytölle minimi-ikärajan, jota on ehdottomasti noudatettava.
4) Laitetta saa kayttäa vain yksi henkilö.
5) Laitetta ei saa käytäa:
- muiden henkilöiden, etenkäänlasten tai eläinten läheisyydessà;
- jos käytäja on vasynyt tai huonovointinen tai on nauttinut läakeineita, huumeita, akoholia tai muita käytäjan reflekseihin ja huomiokykyyn vaikuttavia aineita;
- jos kayttajä ei pysty pitämaän laitteesta tiukasti kiinni kaksin kasin ja/tai sailyttamän tasapainoa seisaallaan työskennellessaan.
6) Muista, etta käytäja on vastuussa tapaturmista tai vahingoista, jotka Han aiheuttaa muille ihmisille tai heidän omaisuksilleen.

B) VALMISTELU

1) Suorita laitteen yleistarkistus ennen sen käytöönottoa ja tarkista.
2) Työskentelyn aikana suosittelemme käyttaaan sopivaa asustetta, joka ei haittaa käytäjää.
- Käytä myötaileviä suoja-asusteita, jotka suoja-avat viilloilta.
- Käytä hanskoja, suojalaseja ja liukumattomia viiltoja kestäviä kenkiä.
- Käytä kuulosuojaimia.
- Alä kaytā huiveja, paitoja, kaulanauhoja tai muita roikkuvia tai laajoja esineitä, jotka saattav sotkeentua laitteeseen tai työpaikalla oleviin esineisiin tai materiaialeihin.
- Sido pitkät hiukset kiinni.
3) Ennen työskentelyn aloittamista varmista, etta kaikki suojat on asennettu oikein.
C) KÄYTÖN AIKANA

1) Alä käynnista moottoria suljetussa paikassa, jossa voi kertyä hengenvaarallista hakää.
2) Työskentele ainoastaan paivänvalossa tai kyllin riittävassä keinovalossa.
3) Ota vakaa asento:

• valta mahdollisuuksien mukaan marallä, liukkaalla, lian kaltevalla tai jyrkälla maaperallatyoskentelemista. Kayttajaa saattaa helpostimenettaa tasapainon tyoskennellessaan;
• välta tikkaiden ja épäävakaiden lavojen käytämi-sta;
• alä ikinä juokse vaan kävele ja varo maaston epatasaisuuksa ja mahdollisia esteita.
  4) Tarkista, etta moottorin miniminopeus on sellainen, ettei ketju liiku ja, etta kihdytyksen jälkeen moottori palautuu nopeasti takaisin miniminopeuteen.
  5) Varo ettei teralevy tormaa lijaa ulkopuolisinenesineisiin ja varo mahdollisia irtomateriaialeja, jotka ketjun likkuminen on aiheuttanut.

D) HUOLTO JA SÄILYTYS

1) Varmista aina, etta ruuvit ja mutterit ovat tiuka-sti kiinni, jotta laite olisi aina turvallinen ja kayttovalmis. Saannollinen huolto on ehdoton turvallusudelle ja suoritustason yllapidolle.
2) Käytä suojakäsineitä aina leikkauslaitteita kaskitellessäsi.
3) Huolehdi ketjun teroituksesta. Kaikki ketjuun ja teralevyyn tehtavat toimenpiteet ovat toita, joiden oikein suorittaminen vaatii erityistaitoja erityistyokalujen lisaksi; turvallisuussyista ota yhteyttä jalleenmyyyjaan.
4) Turvallisuuden vuoksi, alä koskaan käytä laitetta, jos sen osat ovat vauroituneet tai kuluneet. Vauroituneet ja kuluneet osat taytyv vaihtaa, eikä koskaan korjata. Käytä vain alkuperäisia varaosia. Alkuperäisista poikkeavat osat voivat vahingoittaa laitetta ja heikentä turvallisuutta.
5) Sälytä laite lasten ulottumattomissa!

E) KULJETUS JA LIKUTTAMINEN

1) Aina Iaitetta liikuteltaessa tai kuljetettaessa tulee:
- sommuttaa moottori, odottaa ketjun pysahtymista ja irrottaa sytytystulpan kupu;
-asettta teralevyn suojus;

• ottaa kiinni laitteen kahvoista ja kohdistaa teralevy kulkusuuntaan nahden vastakkaiseen suuntaan.
  2) Kun laitetta kuljetetaan autolla, tulee laite sijoittaa niin, ettei se aiheuta vaaraa kenellekkaan, ja lukita kunnolla laitteen kaatumisen estamiseksi ja tastä johtuvan bensiini ulosvuotamisen valttamiseksi.

F) VASTAIKSUN SYYT JA KAYTTAJAN OMAKSUMAT VARATOIMENPITEET

Vastaisku saattaa syntyä, kun ohjaustangon terä tai pää osuu esineeseen tai kun puu sulkeutuu lukiten terasketjun leikkuukohtaan.

Kärkiosan osuminen saattaa tietyissä tapauksissa ai heut taa äkillisesti käanteisen reaktion, tyontäen ohjaustankoa ylospain ja taaksepain kohti kayttäa.

Teräsketjun lukittuminen ohjaustangon yläosaan saattaa tyontäa teräsketjua nopeasti taaksepän kohti kayttajäa.

Jompikumpi näista reactioista saattaa aiheuttaa sahan kontrollin menetyksen, aiheuttaenvakavan loukkaantumisen.

Moottorisahan käytäjan kannattaa huolehtia varrotoimenpiteista leikkuutyön aiheuttamien onnettomuuksien tai loukkaantumisten minimoiniseksi.

Vastaisku johtuu tyokalun huonosta kaytostä ja/ tai virheellisestä toiminnasta tai proseduureista ja se on mahdollista valttä ryhtymällä seuraaviin varotoimenpiteisiin:

• Käytä ainoastaan valmistajan yksilöimiä ohjaustankoja ja ketjuja. Jos varaosina käytetaan epasopivia ohjaimia ja ketjuja, saattaa seurauksena olla ketjun hajoaminen ja/ tai vastaiskut.
  Noudata valmistajan antamia ohjeita koskien te rsketjun teroittamista ja houltoa. Syvyyden pienentyminen saattaa lisata vastaiskujen märä.

G) KÄYTTOOPPAAN LUKEMINEN

Käytöoppaan tekstissä jotkin tärkeää tietao sisäl-tav kappaleet on merkitty erityisillä tunnuksilla, joiden merkitykset ovat seuraavat:

TÄRKEÄA Tarkentavat tai antavat li-sātietao jo aiemmin selitettyihin tietoinh. Niide tarkoituksena on estaa laiteen vaurioituminen tai vahinkojen syntyminen.

VAARAI merkittyjen ohjeiden

laiminlyonti voi johtaa laitteen kayttajan tai sen laheisyydessa oleskelevien henkiloidenvakavaan loukkaantumiseen tai jopa kuolemaan.

4. LAITTEEN KÄYTTÖ

ANGON ASENNUS

(jos toimitetaan erikseen) (Kuva 1)

• Laita tanko (1) muhviin (2) niin, etta aukko (3) osuu yhteen ruuvien (4) kanssa.
  Lukitse kaksi ruuvia (4) ja (5) pohjaan saakka. Lukituksen jälkeen ruuvin pää (4) ei saa olla koholla.

Anna moottorin jäahtyä ennen oksasaha

irrottamista.

TERÄLEVYN JA KETJUN ASENNUS

VAABA!

ben poisto pakkauk-

sesta ja asennus tulee suorittaa tasaisella ja kinteall alustalla. Lisaksi tulee olla riittavasti tilaa laitteen ja pakkausten liikutteluun. Kayta aina sopivia valineita pakkausten ja laitteen liikutteluun.

Pakkausten havitys on suoritettava voimassa olevia saannoksiä noudattaen.

VAARA! aina paksuja ka sineita kasicitellaksesi teralevyja ja ketjua. Ole e rit tain huolellinen asettaessasi teralevyja ja ke tjua, niin ettet vahingossa vaaranna laitteen turvallisuutta ja tehokkuutta. Epasel vis sa tapauksissa, ota yhteyttä jalleenmyyjän.

VAARAI ita kaikki toimenpi-teet moottori sammutettuna

• Löysää mutteri (1) ja irrota suojus (2) päästäksesi kasiksi vetohammaspyörän ja ohjau-stangon paikkaan (Kuva 2).
• Asenna ohjaustanko (4) laitamalla vaarnaruuvin uraan ja tyontämälla sitä kohti käytöyksikön takaosaa (Kuva 3).
• Asenna ketju ketjupyörän ympärille ja pitkin terälevyn ohjaimia. Muista noudattaa likkumissuuntaa (Kuva 4) Jos terälevyn pää on varustetu siirron käyttopyörastölä, huolehdi, että ketjun hammaspyörästö lomituu oikein käyttopyörastön aukkoihin.
• Varmista, etta ketjun kiristajatappi (5) on oikein teralevyn reliass. Vastakkaisessa ta pauk sessa kayta ruuvimeisseliä ketjun kirista jan ruuveihin (6), kunnes kiristajatappi on kunnolla paikoillaan (Kuva 5).
• Aseta suojus (2) paikoilleen ilman mutterin (1) kirstämista.
• Kiristä ketjun kiristysruuveja (6) niin kauan, etta ketjun kireys on sopiva (Kuva 6).
• Pitamalla ohjaustankoa (4) dostettuna ruuvaa suojuksen (2) mutteri (1) pohjaan asti mukana tulevalla avaimella (Kuva 7).
  Tarkista ketjun kireys. Kireys on oikea, kun pysay tettaessa ketju teralevyn puoleenvalin, hammaspyorastoei mene pois ohjaimelta (Kuva 8).
• Ruuvimeisselin avulla, liikuta ketjua ohjaimia pit kin varmistaaksesi, etta ketju kulkee vaikeuksitta.

OKSASAHAN ASENNUS (Fig. 9)

• Veda pysaytystappi (1) ulos ja työnnä tankoa (2) kunnes kuulet pysaytystapin (1) napsahtavan tangossa olevaan aukkoon (3). Laittamista on mahdolista helpottaa kaantamalla hieman alaosaa (2) kahteen suuntaan; taydellisen paikaleen menon huomaa tapista (1), jonka on oltava kokonaan sisallä.
• Lopetettuasi laittamisen, kirista nuppi (4) pohjaan saakka.

KAYTTÖ

Lue huolellisesti myos raivaussahan ohjekirja, johon laite karsimissaha asetetaan.

Ennen työskentelyn aloittamista:

• lisaa oljya tayttamalla ao. sailiion;
• tarkista etei laitteessa eikä terälevyssä ole lóysiä ruuveja;
• tarkista, etta ketju on teravä ja ehjä;
• tarkista, etta kahvat ja laitteen suojat ovat puhtaat ja kuivat, oikein asennetut ja kiinnitety kunnolla laitteeseen;
  tarkista kahvojen kiinnitykset;
  tarkista ketjun kireys.

- Öljyn virtauksen tarkistus

VAARAI hista,että teralevy ja ketju ovat hyvassä asennossa tarkastaessasi oljyn virtausta.

Käynnistä moottori, pidä se keskikierroksilla ja tarkista leviäkö ketjuöljy kuten osoitettu kuvassa (Kuva 10).

Ketjun oljyn virtausta voidaan saataa ruuvimeisselillapumpun saatoruuveista (1), jotka sijaitsevat laitteen alaosassa (Kuva 10).

- Käytötapa

• Varmista moottoria käynnistäessä, etta ketju Eole maassa tai koske muihin esineisiin. Aseta run-koputki tata varten asianmukaiseen asentoon.Käynnistä moottori raivaussahan käyttooppaanohjeiden mukaan.
• Aloita leikkaus. Tee ensimmäinen leikkaus leikat-tavan osan alta ja sitten päältä välttäaksesi puunkuoren irtoamisen ja kasvin vaurioitumisen.
  Suorita leikkaus, niin ettet tyoskentele alueella, jolle leikattu materiaali putoa.
  Välta aina työskentelyn aikana terän asettamistakehonosien lahelle.
• Aseta ketjunsuoja paikalleen aina laitteen ollesapysahtynyt.

VAARAL totoimenpiteiden aikana:

• Irrota karsimissaha raivaussahasta.
• Käytä suojakäsinieta terälevyä ja ketjua koskevissa toimenpiteissä
• Pida teralevyn suojat asennettuina paitsi tyoskennellessäsi ko. Levyn tai ketjun pa-rissa.
• Alā havita luontoon oljya, bensiiniä tai muita myrkyllisia aineita.

VOITELU (Kuva 11)

Voitele 20 tunnin valein käyttaen tarkoitusta var- ten olevaa voitelulaitetta.
- Käytä litiumpohjaista rasvaa, joka on tarkoitettu korkeisin lampötiloihin ja aäripaineisiin.

KETJUN KETJUPYÖRÄSTÖ

Pyydä jalleenmmyjäa tarkistamaan saannöllisesti hammaspyörän kunto.

Alä laita uuttaa ketjua vanhan ketjupyörastón kanssa tai pänvastoin.

KETJUN TEROITUS (Kuva.12)

VAARAL allisuuden ja tehokkuuden vuoksi on tärkeaa, etta leikkuuosat ovat teravat.

Teroitusta tarvitaan kun:

• Sahajauho muistuttaa polyä.
• Tarvitaan suurempaa voimaa leikattaessa.
  Leikkaus ei ole suora.
  Tärinä lisaantyy
• Polttoaineenkulutus kasvaa.

VAARA! ketju ei ole tarpeeksit erävā, vastaiskun (kickback) riski kasvaa.

Jos teroitus annetaan tehtavaksi erityiskeskukssessa, teroitus voidaan tehdä laitteilla, jotka taka-avat minimipoiston materiaalia ja tasaisen teroituksen kaikille leikkuuosille.

"Tee se itse" teroitus ketjulle tehdäan sita varten olevilla pyoreillà viiloilla, joden halkaisija on erilainen ketjutyypista riippuen. (Katso taulukko "Ketjun huolto") ja vaatii kädentaitoja ja kokemusta etteivät leikkuuosat vahingoitu.

Ketjun teroittamiseksi:

• Irrota karsimissahan tanko raivaussahasta ja lukitse ohjaustanko ketjulla, joka on asennettu sopivaan ruuvipuristimeen. Varmista, etta ketju pääsee liikkumaan esteettomästi.
• Kiristä ketju, jos se on lóysa.
• Asenna viila tarkoitusta varteen olevaan ohjaimeen ja aseta viila hampaan aukkoon sailyttäen leikkuuosan profiilin mukaisen kallistuksen.
• Kosketa vain parti kertaa viilalla ainoastaan ete-enpain ja toista toimenpide kaikille leikkuuosille, joissa sama suuntaus (oikealle tai vasemmalle).
• Kaannä pihdeissä olevan terälevyn suuntaa ja toista toimenpide jäljellä oleviin leikkuuosiin.
• Tarkista ettei rajoitinhammas työnny yli tarkistuslaitteen ja viilaa mahdollinen ylimääräinen osatasaisella viilalla, pyöristäen profililin.
• Teroituksen jälkeen poista kaikki viulausjäljet ja hieno poly ja voitele ketju kylpyoljylla.

Ketju on vaihdettava kun:

Leikkuuosan pituus on 5mm tai vahemman;
- Niittien hammastusvãi on lian suuri.

TERÄLEVYN HUOLTO (Kuva 13)

Terälevyn epatasaisen kulumisen välttamiseksi, suosittelemme sen kaantämista toisinpän saannöllisesti.

Terälevyn tehokkuuden sāilyttämiseksi suositte-lemme:

Rasvata siirron ketjupyoraston laakerit sita varten olevalla ruiskulla (jos varusteena).
- Puhdistamaan terälevyn urat sitä varten olevalla kaapimella (ei toimitetu laitteen mukana).
- Puhdistaa voiteluaukot.
- Tasaisella viillalla poistaa sivjen sarmat ja tasoittaa ohjainten valeissä olevat mahdolliset korkeuserot.

Terälevy on vaihettava kun:

• urien syvyss on alle hammaspyoraston korkeuden (eivat saa ikinä osua pohjaan);
• ohjaimen sisäseina on kulunut niin paljon, että ketju kallistuu sivusuunnassa.

Jatkuvan tuotekehityksen vuoksi yllamainitut tyovälineet saatetaan ajan kuluessa vaihtaa toisiin, mutta tyokalut pysyvat aina keskenaan vaihtokelpoisina ja kayttoturvallisuuden kannalta samanarvoisina.

Ketjunkulku Rajoitinhampaan taso (a) Villan halkaisija (d)

tuumat: 3/8 Mini

mm: 9,32
