GEBRUIKSAANWIJZING PRS 1501 STIGA

NL Snoei-inrichting - GEBRUIKERSHANDLEIDING LET OP: Voordat u de deze machine gaat gebruiken dient u eerstDEXE handleiding aandachtig door te lezen.

NO Beskjaeringsutstyr - INSTRUKSJONSBOK ADVARSEL: Les donne bruksanvisingen noye for duBruker maskinen.

NL - LET OP! - Dit accessoire kan alleen worden toegepast op modellen van bosmaaiers / trimmers met gelede staaf, hieronder weergegeven.

Voor Opdrachten - Onderhoud - Technisch Data - Waarschuwingen:

doen verwijzing de gebruiksaanwijzing van de machine waarop deze is gemonteerd accessoire.

1. Naam en adres van de fabrikant
2. Machinetype
3. Geluidsniveau
4. Bouwjaar
5. Serienummer
6. Artikelcode
7. CE-conformiteitskeken
8. Maximale rotatiefrequentie van de spindel

2. SYMBOLEN

LET OP: De door u gekochtme machine is bestemd voor doe-het-zelf doeleinden.

1) Let op! Gevaar
2) Voordat u deze machine in gebruik neemt eerst de gebruiksaanwijzingen lezen om op de hoogte te zich van de veiligheidsnormen.
3) Uw gehoor kan definitieve beschadiging oplopen. De mensen die deutsche machine dagelijks in

normale omstandigheden gebruiken zijn blootgesteld aan een geluidsniveau van 85 dB (A). Het is verplicht de beschermers te dragen. Draag.altijd een veiligheidsbril (projectierisiko) en oorbeschermers zoals een geluidshelm (om beschadiging van het gehoor te voorkomen) tijdens het gebruik van

de machine.

4) Draag veiligheidsschoeisel en handschoenen!
5) Projectiegevaar! Zorg dat mensen en dieren op een afstand van tenminste 15 mt zich wanner de machine in gebruik is!
- Toepassen in zone die vrij is van hindernissen. Kies de meest geschikte helling van de snijeenheid ten opzichte van het terrein. Monteer dit gereedschap correct op de bosmaaier.

• Werk steeds in stabiele en veilige posities. Vermijd te werken op,trappen,treden en in het algemeen op Niet perfect stabiele oppervlaktes.
• De gebruiker is verplicht de eventuele Nationale Normen in acht te nemen die het gebruik van de machine kuren beperken.

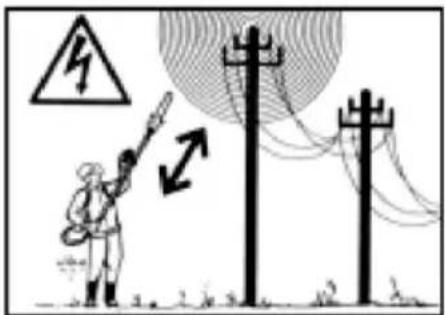

6) Gevaar! Electroschok. Houd minstens 15m afstand ten opzichte van de kabels van de bovengrondse lijnen.

3. VEILIGHEIDSVOORSCHRIFTEN

A) VERTROUWD RAKEN

1) Lees de gebruiksanaanjwijzingen aandachtig. Zorg dat u vertrouwd raakt met de bedieningsknoppen en in staat bent de machine op de jui ste wijze te gebruiken. Leer de motor snel af te zetten.
2) Gebruik de machine voor het doel waartoe het bestemd is, m.a.w. "het snoeien van bomen met afmetingen in verhouding tot de lenghte van het kettingblad" of houten voorwerpen met gelijkaardige eigengchappen. Elk ander doel waarvoorde machine worden gebruikt kan gevaarlijk zijn en zou de machine kutten beschadigen.
3) Laat nooit toe dat de machine gebruikt worden door kinderen of door Personen die nicht vertrouwd zijn met deze aanwijzingen. De leeftijd van de gebruiker kan landelijk gereglementeerd়
4) De machine dient Niet door meer dan een person gebrukt te worden.
5) Gebruik de machine in geen geval:

• als er Personen, in het bijzonder kinderen of dieren in de buurt zich;
• indien de gebruiker moe is, zich nicht fit voelt of genes middelen, drugs, alcohol of schadelijke stoffen ingenomen heeft die+zijn reactievermogen en aandacht kunnen verminderen;
• indien de gelebruiker Niet in staat is om de ma chi ne stevig vast te houden met beiden handen en/of tijdens het werk Niet in evenwicht en stevig op beiden voeten kan staan.
  6) Denk eraan dat de person die de machine bedient of de gebruiker aansprakelijk is voor ongevalen en onvoorziene gebeurtenissen die personen of hun eigendommen können overkommen.

B) VOOR HET GEBRUIK

1) Ga vóor het gebruik over tot een algemene contrôle van de machine
2)Tijdens het werkken要去 gepaste kledij gedragen worden die de gebruiker Niet hinder in zich bewegingen.

• Draag aansluitende en beschermende kledij die bestand is gegen sneden.
  Draag werkhandsschoenen, een veiligheidsbril en veiligheidsschoeisel met een antislipzool.
• Gebruik de oorbeschemers.

• Draag geen sjaal, hemd, halsketting of andere hangende of ruime accessoires die gegren konnen worden door de machine of voorwerpen en materiaal aanwezig op de werkplaats.

• Lang haar worden zorgvuldig bijeengebonden.
  3) Vóor het werk te beginnen, controller of alle beschermingen correct gemonteerd zich.

C) TIJDENS HET GEBRUIK

1) Start de motor nicht in gesloten ruimten, waar zich gevaarlijke koolmonoxide kan ontwikkelen.
2) Werk alleen bij daglicht of bij goed kunstlicht.
3) Blij stil en stabel staan:

vermijd zoveel möglichk te werken op een natte of glib-berige grond, of in ieder geval op te oneffen of steile terreinen die de stabiliteit van de gebruiken tijdens het werken Niet konnen garanderen;

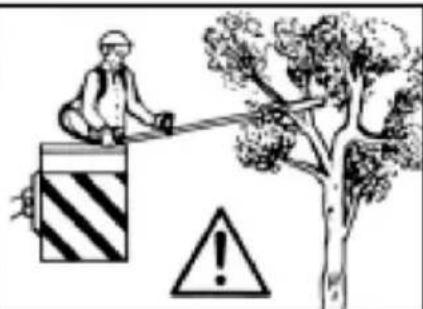

- vermijd het gebruik van ladders en onstabiele plat-formen;
- loop Niet maar ga normala en let op oneffenheden van het terrein en de aanwezigheid van eventuele hindernissen.

4) Controller of het laagste toerental van de machine de ketting Niet in beweging brengt en of de motor na een plotse versnelling snel terugvalt tot het laagste toerental.
5) Let erop dat het blad Niet hevig botst met vreemdelichamen en let op eventueel wegspringend materiaalveroorzaakt door het draaien van de ketting.

1) Laat de bouteen en de schroeven vastgedraaid zitten om er zeker van te zijn dat de machine algijd op een veilige manier gebruiksklaar is. Als u regelmatig onderhoud aan de heggenschaar pleegt za de werkking van ervan veilig blijven en zal het prestatieniveau bewaard blijven.
2) Draai werkhandsschoenen voor elke ingreep aan de snij-inrichting.
7) Zorg ervoor dat de ketting altijd scherp is. Alle handelingen die betrekking hebben op de ketting en het blad vergen een specifieke vaardigheid, naast het gebruik van speciala gereedschap om deze handelingen volgens de regels van de kunst uit te voeren; uit veiligheidsoverwegingen, neemt u altijd het best contact op met uw Verkoper.
4) Gebruik de machine, uit veiligheidsoverwegingen, nooit met onderdelen die versleten of beschadigd zich. De beschadigde onderdelen要去en vernieuwd en nicht gerepareerd worden. Gebruik uitsluitend originele reserveonderdelen. Onderdelen van een andere kwaliteit konnen de machine beschadigen en konnen gevaarlijk zich voor de gebruiker.
5) Bewaar de machine buiten het bereik van kinderen!

E) RANSPORT EN VERPLAATSING

1) Telkens wanseer de machine verplaatst of vervoerd moet worden, is hetoodzakelijk:
- de motor uit te schakelen, te wachten tot de ketting tot stilstand gekomen is en de bougiekap los te koppelen;
- de bladbescherming aan te brengen;
- de machine alleen vast te nemen aan de handgrepennen het blad in de richting gegen over de loop- of rijrichting te houden.
2) Wanneer de machine vervoerd worden met een voertuig, moet het op dusdanige wijze geplaatst worden dat er voor niemand gevaar ontstaat en stevig geblokkeerd worden om te voorkomen dit de machine omvalt en beschadigd worden of dat brandstof lekt.

F) OORZAKEN VAN TERUGSLAG EN VOORZORGSMAATREGELEN VOOR DE GEBRUKER:

Terugslag ontstaat als de punt of het uiteinde van het zaagblad een voorwerp raakt of het hout de kettingzaag in de snede vastklemt.

Door de aanraking van de punt kan, in sommige geallen, een omgekeerde reactie plaatsvinden waar bij het zaagblad omhoog en awhileuiar de bediener toe springt. Het bekellen van de zaagketting aan de bovenkant van het zaagblad kan de zaagketting snel maar aktheren maar de bediener toe werpen.

Door eén van deze twee reacties kut u de controle over de zaag verliezen, met möglichk ernstige verwondingen tot gevolg.

De gebruiker van een hettingzaag moet verschillende

maatregelen treffen om het risico op ongelukken of verwondingijdens de zaagwerkzaamheden op te heffen. Terugslag is het gevolg van een slecht gebruik van het gereedschap en/of onjuiste procedures of gebruiksomstandigheden en kan vermeden worden door de volgende voorzorgsmaatregelen te treffen.

• Gebruik alleen de door de fabrikant gespecificeerde zaagbladen en -kettingen. Ongeschekte zaagbladen en -kettingen kun nen ervoor zorgen dat de ketting breekt en/of terugslagveroorzaken.
• Houd u aan de aanwijzingen van de fabrikant voor wat be treft het slijpen en onderhoud van de kettingzaag. Door een Kleinere zaagdiepte neemt het risico op terugslag toe.

G) HOE DE HANDLEIDING TE LEZEN

In de tekst van de handleiding worden enkele paragrafen, die gegevens van bijzonder belang bevatten, gekenmerkt door diverse symbolen die de volgende betekenis hebben:

BELANGRIJK Verstrekt nadere gegevens of andere elementen ter aanvulling op hetgeen waarvoor vermeld is, om te voorkomen dat de machine beschadigd wordt of dat er schade veroorzaakt worden.

GEVAARI Kans op ernstig persoonlijk letsel of ernstig letsel aan anderen met gevaar van dodelijkke ongelukken, in geval van Niet-inachtneming.

4. GEBRUK VAN DE MACHINE

MONTAGE VAN HET BLAD (indien afzonderlijk geleverd) (Afb. 1)

• Steek het blad (1) in de mof (2) zodat de opening (3) overeenstent met de schroef (4).
• Klem de twee schroeven (4) en (5) stevig vast. De kop van de schroef (4) mag na het vastklemmen Niet uitsteken.

Laat de motor afkoelen voordat de zaaginrichting worden verwijderd.

MONTAGE VAN KETTINGBLAD EN KETTING

GEVAAR De machine moet op een
vlak ke en solide ondergrund uitgepakt en gemont
teerd worden, met voldoende bewegingsruimte
voor de machine en de verpakking, en steeds met
gebruik van geschikte werktuigen.
De verpakking moet volgens deplaatselijkke geld-
dende bepalingen worden afgevoerd.

GEVAARI Draag altiijd sterke werkhand-schoenen om het blad en de ketting te hanteren. Ga

bijzonder voorzichtig te werk voor de montage van het blad en de ketting, om de veiligheid en efficien-tie van de machine Niet in het gedrang te brengen; neem bij twijfels contact op met uw Verkoper.

GEVAAR!uitgeschakelde moto

Voer alle handelingen uit bij

• Draai de moer (1) los en verwijder de carter (2), om toegang te krijgen tot het sleepwiel en de zitting van het blad (Afb. 2).
  Monteer het blad (4) door de stift in de gleuf te bren-gen en het blad waar de achterkant van de aandrij-feenheid te duwen (Afb. 3).
  Leg de ketting rond het sleepwiel en langs de geleiders van het blad. Let hierbij op de draairichting (Afb. 4); indien de punt van het blad voorzien is van een haakse overbrenging, zorg er dan voor dat de sleepschakels van de ketting correct in deze overbrengging passen.
• Controller of de pin van de kettingspanner (5) correct in de relatieve opening van het blad zit; als dit nicht zo is, ga dan met een schroevendraaier te werk op de schroef (6) van de kettingspanner, tot de pin volledig in de opening zit (Afb. 5).
• Hermonteer de carter, zonder de moer (1) vast te draaien.
• Draai aan de schroef van de kettingspanner (6) tot de gespaste spanningbekomen wordt (Afb. 6).
• Houd het blad (4) omhoog en draai de moer (1) van de carter volledig vast met behulp van de meegeleverde sleutel (Afb. 7).
• Controller de spanning van de ketting. Om te controlleden of de spanning correct is, mogen de sleepschakels Niet uit hun geleider komen wanneer de ketting halverwege het blad vastgenomen worden (Afb. 8).
• Laat de ketting met behulp van een schroevendraaier langs de geleiders glijden, om er zeker van te zich dat deze beweging zonder overmatige belasting ge beurt.

KOPPELING VAN HET SNOEIGEREEDSCHAP (Afb. 9)

Haal de stoppin (1) maar buiten en duw de staaf (2) tot men de klik van de stoppin hoort (1) in het gat (3) van de staaf. Deze handeling kan vergemakkelijkt worden door de onderkant (2)licht te draaien in beiden richtingen; de volledige aanbrenging is zichtaar wonneer de pin (1) volledig� aan binnen is.
- Na de aanbrenging, kan de knop (4) stevig vastgedraaid worden.

INWERKINGSTELLING

Lees aandachtig ook de Handleiding van de bosmaaier waarop de snoei-inrichting gemonteerd is.

Alvorens de machine te gebruiken, is hetoodzakelijk:

vul het reservoir met olie;
- te controlleren of er geen schroeven loszitten aan de machine of het blad;
- te controleren of de ketting scherp is en nicht beschadigd is;
- te controleren of de handgrepen en beschermingen van de machine schoon en droog�, correct gemonteerd� en stevig vastzitten op de machine;
- te controlleren of de handgrepen goed bevestigd zichn;
- controller de spanning van de hetting.

- Controle van de oliestroom

GEVAAR!

Zorg ervoor dat het blad en

de ketting goed op hun paats zitten wanner de olietoevoer gecontroleerd worden.

Start de motor, houd het toerental Niet te hoog en contrroleer of de olie van de ketting verspreid worden zoals aangegeven in de figuur (Afb. 10).

Kan de oliestroom van de ketting geregeld worden door met een schroevendraaier de regelschroef (1) van de pomp te draaien, onderaan de machine (Afb. 10).

- Gebruikswijzen

• Bij opstarting van de motor mag de ketting NIET op de grond steunen, noch vremeinde objecten raken; waarom moet de stang op een geschikte wijze gespositioneerd worden. Volg voor de opstarting van de motor de instructiesuit de handleiding voor gebruik van de bosmaaier.
  Voor het snoeien van eenBoom of struik maakt u besteerst een snede onder het af te zagen deel, kaarkervolgens een tweede snede erboven en vermijdzo villen/schaven en beschadigingen aan de plant.
  Bij het snoeien moet u zichbuiten de zone staan waarin de afgezaagde takkenaarbeneden vallen.

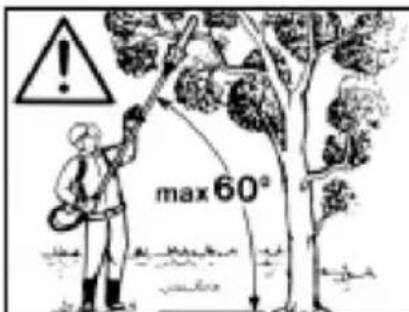

• Tijdens het gebruik moet u steeds vermijden het snijvlak in de buurt van uw lichaam te brengen.
• Wanner het toestel stilstaat moet steeds de beschermingskoker op het kettingblad aangebracht worden.

5. ONDERHOUD EN OPSLAG

GEVAAR!

Tijdens het onderhoud:

• Demonteer het blad van de Snoeier van de bosmaaier
• Gebruik werkhandsschoenen voor het hanteren van het blad en de ketting.
• Houd de bladbeschermingen op hun plaats, tenzij aan het blad zich of aan de ketting gewerkt要去en.
• De olie, benzine of andere verruilende materialen nicht in het milieu gooien.

SMEREN (Afb. 11).

• Smeer om de 20 uren in met de smeerbal.
• Gebruik vet op basis van litium voor hoge temperatu- ren en extreme druk.

KETTINGWIEL

Controleer, bij uw Verkoper, regelmatig de staat van het kettingwiel en verrang het versleten is.

Monteer geen neue ketting op een versleten viel en omgekeerd.

DE KETTING SLIJPEN (Afb. 12)

GEVAAR!

Om redenen van veiligheid en

efficientre, is het heel belangrijk dat de snij-inrichtingen goed scherpহ.

Er moet geslepen worden wanner:

• Het zaagsel te veel op stof geglikt.
• Er meer kracht nodig is om te zagen..
• De snede nicht rechtlijning is.
• Ermeertrillingenzijn.
• Ermeerbrandstofverbruiktwordt.

GEVAAR!

noeg is, neemt het risico op segenslag (kickback) toe.

Indien het slijpen toevertrouwd worden aan een gespecialiseerd centrum, kan dit uitgevoerd worden met speciale apparatuur die zorgt voor een minimale verwijdering van materiaal en een constanteSlijping van alle snijdende elementen.

De ketting worden "eigenhandig" geslepen met behulp van daartoe bestemde vrijen met Ronde doorsnede en een diameter die specifiek is voor elk type van ketting (zie "Tabel Onderhoud Ketting"). Het slijpen vergt een goede handigheid en ervaring, om de snijdende elementen nicht te beschadigen.

Om de ketting te slijpen

• Demonteer het blad van de sneoeier van de trimmer en blokkeer het blad stevig met de ketting gemonteerd. Zorg ervoor dat de ketting vrij kan bewegen.
• Span de ketting indien die te los zit.
• MPlaats de vijl in de geleider en breng de vijl in de uitsparing van de tand, waar bij een constante helling worden behouden naargelang het profiel van het snijdend element.
• Voer slechts enkele passages met de vijluit en uitsluitend vooruit. Herhaal de handeling op alle snijdende elementen, metdezelfde richting (aar rechts of naar links).
• Keer de positie van het blad om in de klem en herhaal de handeling op de overige elementen.
• Controleer of de begrenzende tand nicht voor bij het controle-instrument steekt en vijl het eventuele overtollig materiaaal weg met een platte vrij, door het profiel rond er makeen.
• Na het vijlen worden alle vijlsporen en het vrijstof verwijderd. Smeer de ketting in een oliebad.

De ketting worden verrangen wanner:

• De lenghte van het snijdend element 5mm of minder bedraagt;
• de spelimg van de schakels op de klinknagels te groot geworden is.

ONDERHOUD VAN HET BLAD (Afb. 13)

Om een assymetrische slijtage van het blad te voorkomen,要去 deze regelmatig omgedraaid worden.

Om de efficicntie van het blad in stand te houden, is het noodzakelijk:

• De lagers van de overbrenging (indien aanwezig) te smeren met een daartoe bestemde spuit.
• De inkening van het blad te reinigen met een schraapstaal (niet meegeleverd).
• De smeeroppeningen te reinigen.
• Met een vlatte vrij de braam van de zijkanten te verwijdersen en eventuele niveauverschillenussen geleiders te compenseren.

Het blad worden verrangen wanner:

• de diepte van de inkeningkleiner blijdt dan de hoogte van de sleepschakels (die nooit de bodemogen raken);
• de binnenwand van de geleider zodanig versleten is dat de ketting lateraal gaat overhellen.

Gezien de ontwikkeling van het product, kan het snijgereedschap in de loop van de tijd verrangen worden door andere, met soortgelijke eigenschappen voor wat betreft verwisselhaarheid en functioneleeiligkeit.
