BRUKSANVISNING 129C HUSQVARNA
Montering av loophåndtak
- Fest loophåndtaket over riggroret. Merk at loophåndtaket må monteres mellom pilmarkeringene på riggroret.
Montering av skjæreutstyr
Justering av tomgangsturtallet
Rengjøring av luftfilteret

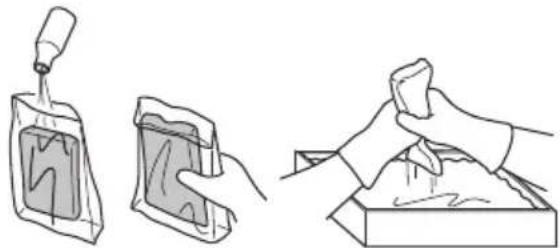

Oling av luftfilteret
Kontroller at gassreguleringen og gassreguleringslåsen går lett, og at returfjærsystemet fungerer.
Se anvisningene under overskriften Start. Start maskinen, og gi full gass. Slipp gassreguleringen, og
GENERELLE SIKKERHETSINSTRUKSJONER
kontroller at skjæreutstyret stopper, og at det forblir i ro. Hvis skjæreutstyret roterer med gassreguleringen i tomgangsstilling, må karburatorens tomgangsjustering kontrolleres. Se anvisningene under overskriften Vedlikehold.
Stoppknapp
Transport og oppbevaring
Gressklipping med trimmerhode
Trimming
- Unngå å la trimmerhodet ha permanent kontakt med bakken ved normal klipping. Slik kontakt kan medføre skader og slitasje på trimmerhodet.
Fejning
Rengør filteret efter 25 timers drift eller oftere, hvis forholdene er usædvanligt støvede.
EF-overensstemmelseserklæring
Udstederens navn: Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf. +46 36 146500.
Ronnie E. Goldman, Teknisk direktør. (Autoriseret repræsentant for Husqvarna AB og ansvarlig for teknisk dokumentation.)
Symboler på maskinen og/eller i bruksanvisningen:
ADVARSEL! Ryddesager, buskryddere og trimmere kan være farlige!
Uforsigtig eller fejlagtig brug kan resultere i alvorlige skader eller dødsfald for brugeren eller andre. Det er meget vigtigt, at du læser og forstår indholdet i brugerhåndbogen.
Læs nøje gennem bruksanvisningen og forstå indholdet, før du bruger maskinen.
Brug altid:
Vernehjelm, hvis der kan foreligge fare for faldende genstande.
Godkendt hørselsværn. Godkendt øjenværn.
Maks. omdrejningstal på udgående aksel, o/min
Dette produkt er i overensstemmelse med gældende CE-direktiv.
Se op for genstande, der slynges ud og rikochetterer. (129L, 129LK)
Se opp for gjenstander som slynges ut og rikosjetterer. (129C)
Bruker av maskinen skal sørge for at ikke mennesker eller dyr kommer nærmere enn 15 meter mens arbeidet pågår.
Bruk alltid godkjente vernehansker.
Bruk sklisikre og solide støvler.
Pilmarkeringer som angir grenser for håndtakets festes plassering.
Støyutslipp til omgivelsene i henhold til EFs direktiv. Maskinens utslipp angis i kapitlet Tekniske data og på klistremerke.
Øvrige symboler/klistremerker angitt på maskinen gjelder spesifikke krav for sertifiseringer på visse markeder.
Motoren slås av ved at stoppekontakten føres til stoppstilling. OBS! Stoppekontakten går automatisk tilbake til startstilling. For å unngå ufrivillig start, må derfor tennplugghetten alltid tas av tennpluggen ved montering, kontroll og/eller vedlikehold.
Bruk alltid godkjente vernehansker.
Innhold Før start må man legge merke til
SYMBOLFORKLARING
Symboler på maskinen og/eller i bruksanvisningen: 71
INNHOLD
Innhold 72 Først må man legge merke til følgende: 72
INNLEDNING
Kjære kunde 73
HVA ER HVA?
Hva er hva på trimmeren? 74
GENERELLE SIKKERHETSINSTRUKSJONER
Viktig 75 Personlig verneutstyr 75 Maskinens sikkerhetsutstyr 76 Skjæreutstyr 78
MONTERING
Montering av løkkehåndtak 79 Montering og demontering av delbart riggrør 79 Montering av skjæreutstyr 80 Montering av trimmerbeskyttelse og trimmerhode 80 Montering av trimmerbeskyttelse og trimmerhode 80
BRENNSTOFFHÅNDTERING
Brennstoffsikkerhet 81 Brennstoff 81 Fylling av brennstoff 82
START OG STOPP
Kontroll før start 83 Start og stopp 83
ARBEIDSTEKNIKK
Generelle arbeidsinstruksjoner 85
VEDLIKEHOLD

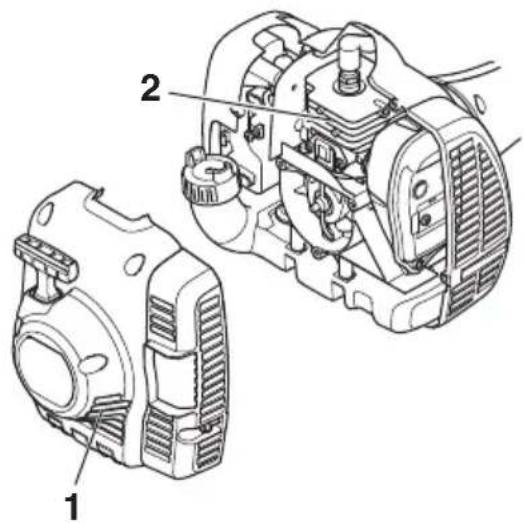

Forgasser 87 Lyddemper 87 Kjølesystem 87 Tennplugg 88 Delbart riggrør 88 Luftfilter 88 Vedlikeholdsskjema 90
TEKNISKE DATA
Tekniske data 91 EF-erklæring om samsvar 93
følgende:
Les nøye gjennom bruksanvisningen.
ADVARSEL! Langvarig eksponering for støy kan gi varige hørselsskader. Bruk derfor alltid godkjent hørselvern.
ADVARSEL! Maskinens opprinnelige konstruksjon må ikke under noen omstendighet endres uten produsentens tillatelse. Bruk alltid originalt tilleggsutstyr. Uautoriserte endringer og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre.
ADVARSEL! En ryddesag, buskrydder eller trimmer som brukes uforsiktig eller feilaktig, kan være et farlig redskap som kan forårsake alvorlige skader eller dødsfall for brukeren eller andre. Det er meget viktig at du leser og forstår innholdet i denne bruksanvisningen.
INNLEDNING
Kjære kunde
Gratulerer med ditt valg om å kjøpe et Husqvarna-produkt! Husqvarna har aner som går tilbake til 1689, da kong Karl XI fikk oppført fabrikk ved kanten av Huskvarnaelven for produksjon av musketter. Plasseringen ved Huskvarnaelven var logisk, ettersom elven ble benyttet til å produsere vannkraft og på den måten utgjorde et vannkraftverk. I de mer enn 300 år Husqvarna-fabrikken har eksistert er det blitt produsert utallige produkter, alt fra vedovner til moderne kjøkkenmaskiner, symaskiner, sykler, motorsykler m.m. I 1956 ble den første motorgressklipperen lansert, fulgt av motorsagen i 1959, og det er på dette området Husqvarna arbeider i dag.
Husqvarna er i dag en av verdens ledende produsenter av skogs- og hageprodukter med kvalitet og yteevne som høyeste prioritet. Forretningsideen er å utvikle, produsere og markedsføre produkter til skogs- og hagebruk samt bygg- og anleggsindustrien. Husqvarnas mål er også å være i forkant når det gjelder ergonomi, brukervennlighet, sikkerhet og miljøtenkning, og det er derfor det er utviklet en rekke finesser for å forbedre produktene på disse områdene.
Vi er overbevist om at du vil sette pris på vårt produkts kvalitet og yteevne i lang tid fremover. Et kjøp av et av våre produkter gir deg tilgang til profesjonell hjelp med reparasjoner og service dersom noe tross alt skulle skje. Hvis maskinen ikke er kjøpt hos en av våre autoriserte forhandlere, så spør dem etter nærmeste serviceverksted.
Vi håper du vil bli fornøyd med maskinen din og at den vil være din følgesvenn i lang tid fremover. Husk at denne bruksanvisningen er et verdipapir. Ved å følge dens innhold (bruk, service, vedlikehold osv.) kan du vesentlig forlenge maskinens levetid og også øke dens bruksverdi. Sørg for å overlate bruksanvisningen til den nye eieren hvis du selger maskinen din.
Takk for at du bruker et Husqvarna-produkt!
Husqvarna AB arbeider løpende med å videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrørende bl.a. form og utseende uten varsel.
HVA ER HVA?

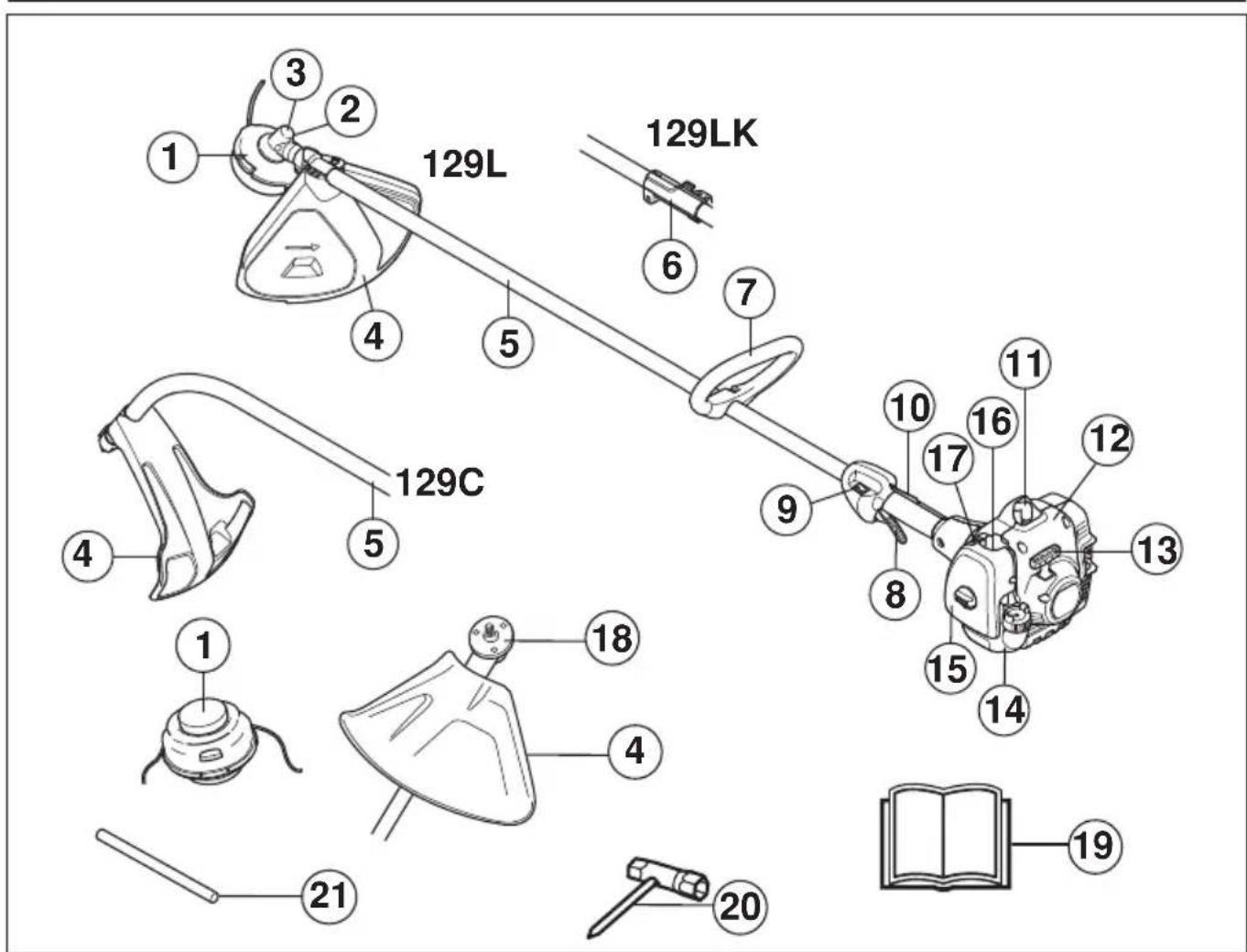

Hva er hva på trimmeren?
1 Trimmerhode 2 Påfylling av smøremiddel, vinkelgir 3 Vinkelgir 4 Vern for skjæreutstyr 5 Riggør 6 Riggrørkopling 7 Løkkehåndtak 8 Gassregulator 9 Stoppbryter 10 Gassregulatorsperre 11 Tennplugghette og tennplugg
12 Startmotor 13 Starthåndtak 14 Brennstofftank 15 Luftfilterdeksel 16 Brennstoffpumpe 17 Chokeregulator 18 Medbringer 19 Bruksanvisning 20 Kombinøkkel 21 Låsepinne

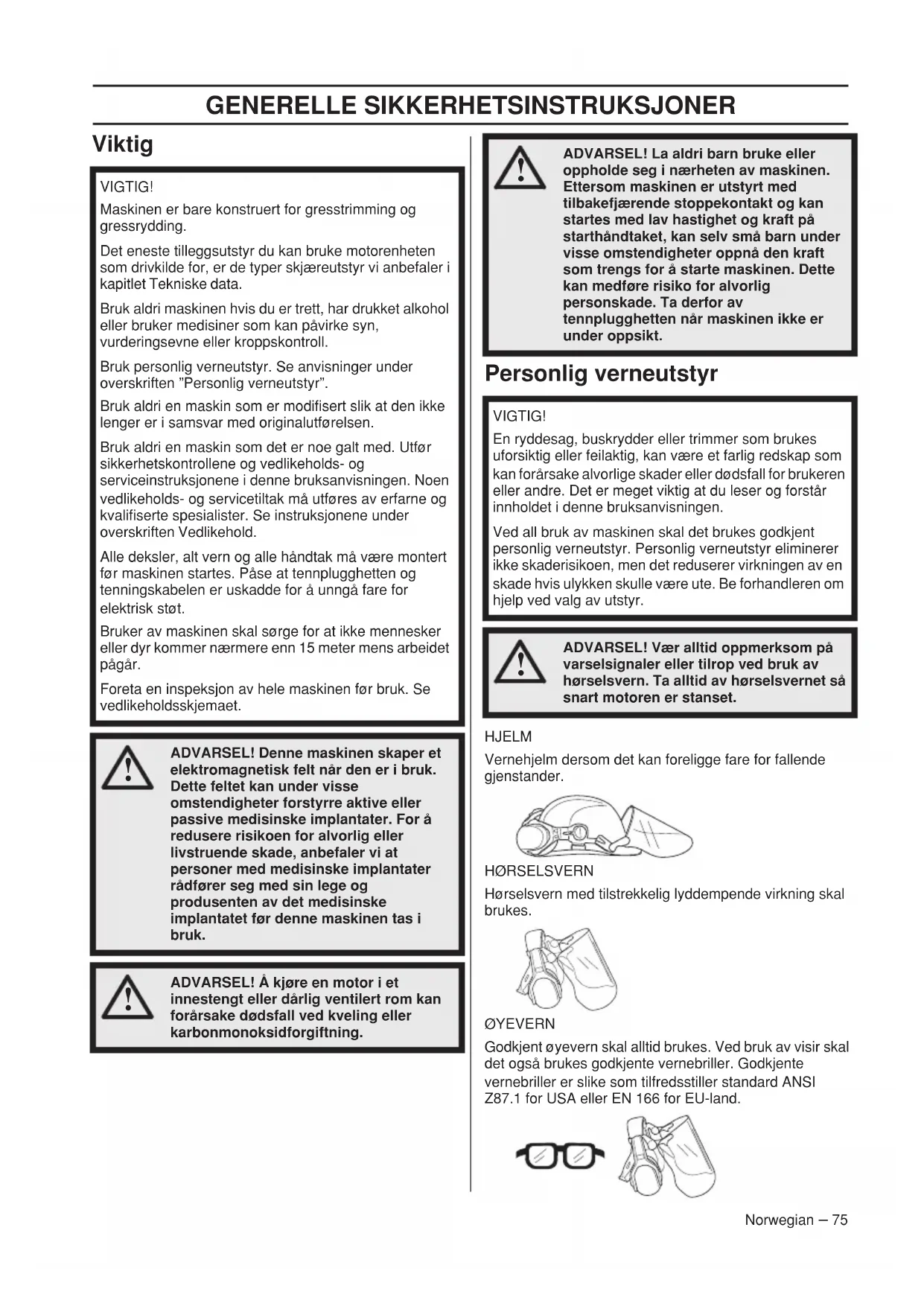

Viktig
VIKTIG!
Maskinen er bare konstruert for gresstrimming og gressrydding.
Det eneste tilleggsutstyret du kan bruke motorenheten som drivkilde for, er de typer skjæreutstyr vi anbefaler i kapitlet Tekniske data.
Bruk aldri maskinen hvis du er trøtt, har drukket alkohol eller bruker medisiner som kan påvirke syn, vurderingsevne eller kroppskontroll.
Bruk personlig verneutstyr. Se anvisninger under overskriften "Personlig verneutstyr".
Bruk aldri en maskin som er modifisert slik at den ikke lenger er i samsvar med originalutførelsen.
Bruk aldri en maskin som det er noe galt med. Utfør sikkerhetskontrollene og vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister. Se instruksjonene under overskriften Vedlikehold.
Brukeren av maskinen skal sørge for at mennesker eller dyr ikke kommer nærmere enn 15 meter mens arbeidet pågår.
Foreta en inspeksjon av hele maskinen før bruk. Se vedlikeholdsskjemaet.
ADVARSEL! Denne maskinen skaper et elektromagnetisk felt når den er i bruk. Dette feltet kan under visse omstendigheter forstyrre aktive eller passive medisinske implantater. For å redusere risikoen for alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med sin lege og produsenten av det medisinske implantatet før denne maskinen tas i bruk.
ADVARSEL! Å kjøre en motor i et innestengt eller dårlig ventilert rom kan forårsake dødsfall ved kvelning eller karbonmonoksidforgiftning.
ADVARSEL! La aldri barn bruke eller oppholde seg i nærheten av maskinen. Ettersom maskinen er utstyrt med tilbakefjærende stoppekontakt og kan startes med lav hastighet og kraft på starthåndtaket, kan selv små barn under visse omstendigheter oppnå den kraft som trengs for å starte maskinen. Dette kan medføre risiko for alvorlig personskade. Ta derfor av tennplugghetten når maskinen ikke er under oppsyn.
Personlig verneutstyr
VIKTIG!
En ryddesag, buskrydder eller trimmer som brukes uforsiktig eller feilaktig, kan være et farlig redskap som kan forårsake alvorlige skader eller dødsfall for brukeren eller andre. Det er meget viktig at du leser og forstår innholdet i denne bruksanvisningen.
Ved all bruk av maskinen skal det brukes godkjent personlig verneutstyr. Personlig verneutstyr eliminerer ikke skaderisikoen, men det reduserer virkningen av en skade hvis ulykken skulle være ute. Be forhandleren om hjelp ved valg av utstyr.
ADVARSEL! Vær alltid oppmerksom på varselsignaler eller tilrop ved bruk av hørselsvern. Ta alltid av hørselsvernet så snart motoren er stanset.
HJELM
Vernehjelm dersom det kan foreligge fare for fallende gjenstander.
HØRSELSVERN
Hørselsvern med tilstrekkelig lyddempende virkning skal brukes.
ØYEVERN
Godkjent øyevern skal alltid brukes. Ved bruk av visir skal det også brukes godkjente vernebriller. Godkjente vernebriller er slike som tilfredsstiller standard ANSI Z87.1 for USA eller EN 166 for EU-land.
GENERELLE SIKKERHETSINSTRUKSJONER
HANSKER
Hansker skal brukes ved behov, f.eks. ved montering av skjæreutstyr.
STØVLER
Bruk sklisikre og solide støvler.
KLÆR
Klærne må være av materiale som tåler riving. Unngå bruk av altfor vide klær som lett henger seg fast i kvister og grener. Bruk alltid kraftige langbukser. Ikke bruk smykker, kortbukser eller sandaler, og gå ikke barbent. Pass på at håret ikke henger nedenfor skuldrene.
FØRSTEHJELPSUTSTYR
Førstehjelpsutstyr må alltid finnes for hånden.
Maskinens sikkerhetsutstyr
I dette avsnittet forklares hvilket sikkerhetsutstyr maskinen er utstyrt med, hvilken funksjon det har og hvordan man utfører kontroll og vedlikehold for å være sikker på at utstyret fungerer. Se kapitlet "Hva er hva?" for å se hvor disse delene er plassert på din maskin.
Maskinens levetid kan forkortes og risikoen for ulykker kan øke dersom vedlikehold av maskinen ikke utføres på riktig måte og dersom service og/eller reparasjoner ikke er fagmessig utført. Kontakt nærmeste serviceverksted dersom du trenger ytterligere opplysninger.
VIKTIG!
All service og reparasjon av maskinen krever spesialutdanning. Dette gjelder særlig maskinens sikkerhetsutstyr. Hvis maskinen ikke består alle kontrollene som er oppgitt nedenfor, må du oppsøke et serviceverksted. Kjøp av våre produkter garanterer at du kan få utført en fagmessig reparasjon og service. Hvis maskinen ikke er kjøpt hos en av våre servicefaghandlere, så spør dem etter nærmeste serviceverksted.
ADVARSEL! Bruk aldri en maskin med defekt sikkerhetsutstyr. Maskinens sikkerhetsutstyr skal kontrolleres og vedlikeholdes som beskrevet i dette avsnittet. Hvis maskinen ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon.
Gassregulatorsperre
Gassregulatorsperren er konstruert for å hindre at gassregulatoren aktiveres ufrivillig. Når sperren (A) trykkes ned i håndtaket (= når man holder rundt håndtaket), frikobles gassregulatoren (B). Når grepet rundt håndtaket slippes, tilbakestilles både gassregulatoren og sperren til sin opprinnelige posisjon. Dette skjer via to returfjærsystemer som fungerer uavhengig av hverandre. Denne posisjonen innebærer at gassregulatoren automatisk låses på tomgang.
Kontroller at gassregulatoren er i tomgangsstilling når gassregulatorsperren er i sin utgangsposisjon.
Trykk inn gassregulatorsperren og kontroller at den går tilbake til sin opprinnelige stilling når den slippes.
Kontroller at gassregulatoren og gassregulatorsperren går lett og at returfjærsystemet fungerer.
Se anvisninger under overskriften Start. Start maskinen og gi full gass. Slipp gassregulatoren og kontroller at
GENERELLE SIKKERHETSINSTRUKSJONER
Stoppbryteren kan brukes for å slå av motoren.
Start motoren og kontroller at motoren blir slått av når stoppbryteren føres til stoppstilling.
Vern for skjæreutstyr
Denne skjermen skal hindre at løse gjenstander slynges ut mot brukeren. Skjermen hindrer også brukeren i å komme i kontakt med skjæreutstyret.
Kontroller at vernet er uskadd og fritt for sprekkdannelser. Skift vernet hvis det er blitt utsatt for slag eller har sprekker.
Bruk alltid anbefalt vern for det spesifikke skjæreutstyret. Se kapitlet Tekniske data.
ADVARSEL! Skjæreutstyr må under ingen omstendigheter brukes uten at godkjent beskyttelse er montert. Se kapitlet Tekniske data. Hvis feil eller defekt vern er montert, kan dette forårsake alvorlig personskade.

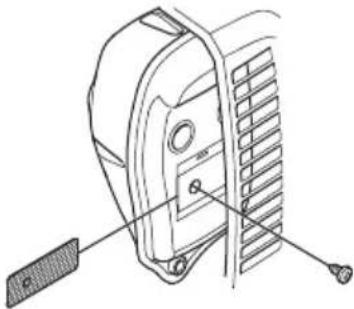

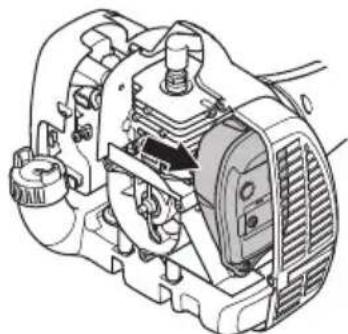

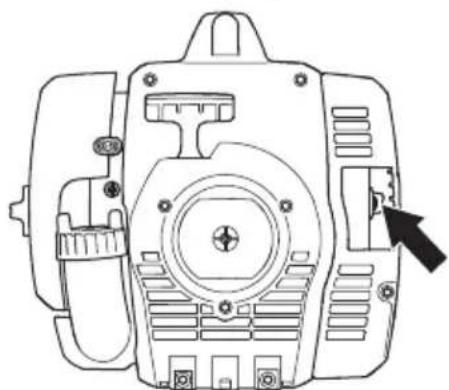

Lyddemper
Lyddemperen er konstruert for å gi et lydnivå som er så lavt som mulig, og for å lede avgassene fra motoren bort fra brukeren. Lyddempere med katalysator er også konstruert for å redusere de skadelige stoffene i avgassene.
I land med varmt og tørt klima er skogbrannfaren stor. Vi har derfor utstyrt noen av lyddempermodellene med et såkalt gnistfangernett. Kontroller om lyddemperen på din maskin har et slikt nett.
For lyddempere er det meget viktig at instruksjonene for kontroll, vedlikehold og service blir fulgt.
Bruk aldri en maskin som har defekt lyddemper.
Kontroller regelmessig at lyddemperen sitter fast i maskinen.
ADVARSEL! Katalysatorlyddemperen blir meget varm både under bruk og etter stopp. Dette gjelder også tomgangskjøring. Berøring kan gi brannskader på huden. Vær oppmerksom på brannfaren!
ADVARSEL! Lyddemperen inneholder kjemikalier som kan være kreftfremkallende. Unngå kontakt med disse elementene dersom lyddemperen blir skadet.
ADVARSEL! Husk at:
Motorens avgasser er varme og kan inneholde gnister som kan forårsake brann. Start derfor aldri maskinen innendørs eller i nærheten av lettantennelig materiale!
Skjæreutstyr
Dette avsnittet omhandler hvordan du ved korrekt vedlikehold og bruk av riktig type skjæreutstyr:
- Oppnår maksimal skjæreytelse.
- Øker skjæreutstyrets levetid.
VIKTIG!
Bruk bare skjæreutstyr sammen med den skjermen vi anbefaler! Se kapitlet Tekniske data.
Følg skjæreutstyrets anvisninger for korrekt montering av trimmertråd og valg av riktig tråddiameter.
ADVARSEL! Stans alltid motoren før du foretar arbeid på skjæreutstyret. Dette fortsetter å rotere også etter at gassregulatoren er sluppet. Kontroller at skjæreutstyret har stanset helt, og ta ledningen av tennpluggen før du begynner noe arbeid på det.
ADVARSEL! Feilaktig skjæreutstyr kan øke risikoen for ulykker.
Trimmerhode
VIKTIG!
Pass alltid på at trimmertråden lindes hardt og jevnt rundt trommelen, ellers oppstår det helse vibrasjoner i maskinen.
- Bruk bare de trimmerhoder og trimmertråder som anbefales. De er utprøvd av produsenten for å passe til en viss motorstørrelse. Dette er spesielt viktig når et helautomatisk trimmerhode brukes. Bruk kun anbefalt skjæreutstyr. Se kapitlet Tekniske data.
- Generelt krever en mindre maskin små trimmerhoder og omvendt. Dette skyldes at ved avvirkning med trimmertråd må motoren slynge ut tråden radielt fra trimmerhodet samtidig som den må møte motstanden fra gresset.
- Trådens lengde er også viktig. En lengre tråd krever større motorstyrke enn en kort ved samme diameter på tråden.
- Se etter at kniven som sitter på trimmerdekselet er intakt. Den brukes til å skjære av tråden i riktig lengde.
- For å få lengre levetid på tråden, kan den legges i vann et par døgn. Tråden blir da seigere og holder lenger.
MONTERING
Montering av løkkahåndtak
- Snepp løkkahåndtaket over riggrøret. Legg merke til at løkkahåndtaket må monteres mellom pilmarkeringene på riggrøret.
- Monter bolt, klemmeplate og vingemutter som vist på bildet. Trekk til vingemutteren.
Montering og demontering av delbart riggrør
(129LK)
Montering:
Løsne koplingen ved å dreie på skruegrepet. Rett inn knasten på tilbehøret (A) etter pilen på koplingen (B).
- Skyv tilbehøret inn i koplingen til tilbehøret smekker på plass.
- Trekk skruegrepet godt til før du bruker enheten.
Demontering:
- Løsne koplingen ved å dreie skruegrepet (minst 3 omdreininger).
- Trykk ned og hold nede knappen (C). Mens du holder godt fast i motorenden, trekker du tilbehøret rett ut av koplingen.
MONTERING
Montering av skjæreutstyr
ADVARSEL! Skjæreutstyr må ikke under noen omstendigheter brukes uten at godkjent beskyttelse er montert. Se kapitlet Tekniske data. Hvis feil eller defekt vern er montert, kan dette forårsake alvorlig personskade.
Montering av trimmerbeskyttelse og trimmerhode
(129L, 129LK)
- Monter trimmerskjerm (A) til arbeid med trimmerhode. Trimmerskjermen/kombivernet hektes på festet på riggrøret og festes med 1 skrue (L).
- Monter medbringeren (B) på den utgående akselen. Vri rundt klingeakselen til ett av hullene i medbringeren stemmer overens med tilsvarende hull i girhuset.
- For lasepinnen (C) inn i hullet slik at akselen låses.

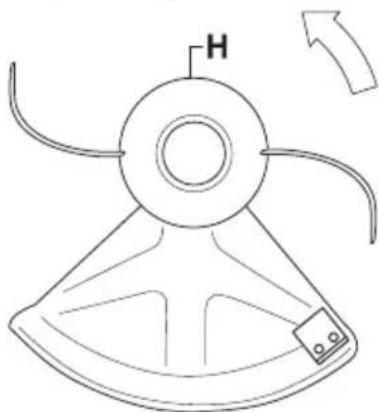

- Skru på trimmerhodet/plastknivene (H) mot rotasjonsretningen.
- Demontering skjer i omvendt rekkefølge.

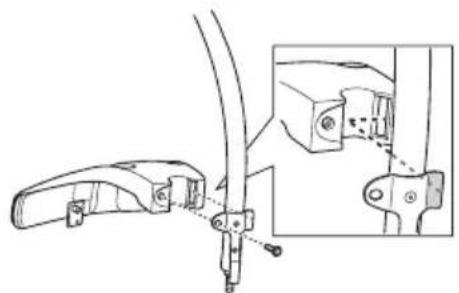

Montering av trimmerbeskyttelse og trimmerhode
(129C)
- Installer beskyttelsen som vist på figuren. Trekk godt til.
- Hold fast støvkoppen med skiftenøkkel for å unngå at akselen roterer. Gjeng trimmerhodet på akselen.
Brennstoffsikkerhet
Start aldri maskinen:
1 Hvis du har sølt brennstoff på den. Tørk opp alt søl og la bensinrestene fordampe. 2 Hvis du har sølt brennstoff på deg selv eller klærne dine, skift klær. Vask de kroppsdeler som har vært i kontakt med brennstoff. Bruk såpe og vann. 3 Hvis maskinen lekker brennstoff. Kontroller regelmessig med tanke på lekkasje fra tanklokk og brennstoffledninger. Hvis det oppstår en lekkasje, kan du kontakte serviceverkstedet.
Transport og oppbevaring
- Oppbevar og transporter maskin og brennstoff slik at det ikke er fare for at en eventuell lekkasje og damp kommer i kontakt med gnister eller åpen ild, for eksempel fra el-maskiner, el-motorer, elektriske kontakter/strombrytere, eller varmekjeler.
- Ved oppbevaring og transport av brennstoff må det brukes kanner som er spesielt beregnet og godkjent for formålet.
- Ved lengre tids oppbevaring av maskinen skal brennstofftanken tømmes. Hør med nærmeste bensinstasjon hvor du kan bli kvitt overflødig brennstoff.
- Pass på at maskinen er ordentlig rengjort og at fullstendig service er utført før langtids oppbevaring.
- Skjæreutstyrets transportbeskyttelse skal alltid være montert under transport eller oppbevaring av maskinen.
- Sikre maskinen under transport.
- For å unngå ufrivillig start av motoren, skal alltid tennplugghetten tas av ved langtidslagring, hvis maskinen ikke er under tilsyn, og ved alle servicetiltak som forekommer.
ADVARSEL! Vær forsiktig ved håndtering av brennstoff. Husk brann-, eksplosjons- og innåndingsfare.
Brennstoff
OBS! Maskinen er utstyrt med en totaktsmotor, og må alltid kjøres på en blanding av bensin og totaktsolje. For å sikre riktig blandingsforhold, er det viktig at oljemengden som skal blandes måles nøyaktig. Ved blanding av små mengder brennstoff vil selv små feil i oljemengden virke kraftig inn på blandingsforholdet.
ADVARSEL! Bensin og bensindamp er svært brannfarlig og kan gi alvorlige skader ved innånding og hudkontakt. Vær derfor forsiktig ved håndtering av bensin og sørg for god ventilasjon ved bensinhandtering.
Bensin
OBS! Bruk alltid oljeblandet kvalitetsbensin med minst 90 oktan (RON). Hvis maskinen din er utstyrt med katalysator (se kapitlet Tekniske data) skal det alltid brukes blyfri oljeblandet kvalitetsbensin. En blyholdig bensin ødelegger katalysatoren.
Der miljøtilpasset bensin, såkalt alkylatbensin, er tilgjengelig, skal slik brukes.
Drivstoff med etanolblanding E10 kan brukes (maks. 10 % etanolblanding). Bruk av høyere etanolblandinger enn E10 gjør drivstoffblandingen mager, noe som kan føre til motorskade.
Anbefalt laveste oktantall er 90 (RON). Hvis man kjører motoren med bensin med lavere oktantall enn 90, kan det oppstå såkalt banking. Dette medfører økt motortemperatur, som kan resultere i alvorlige motorhavarier. - Ved arbeid med kontinuerlig høye turtall anbefales høyere oktantall.
Totaktsolje
- For beste resultat og yteevne, bruk HUSQVARNA totakts motorolje som er laget spesielt for våre luftkjølte totaktsmotorer.
- Bruk aldri totaktsolje beregnet til vannkjølte påhengsmotorer, såkalt outboardoil (med betegnelsen TCW).
- Bruk aldri olje beregnet for firetaksmotorer.
- Lav oljekvalitet eller for fet olje/bensinblanding kan svekke katalysatorens funksjon og forkorte dens levetid. Blandingsforhold
1:50 (2%) med HUSQVARNA totaktsolje.
1:33 (3 %) med andre oljer laget for luftkjølte totaktsmotorer klassifisert for JASO FB/ISO EGB.
| Bensin, liter | Totaktsolje, liter |
| 2% (1:50) | 3% (1:33) |
| 5 0,10 0,15 | | |
| 10 0,20 0,30 | | |
| 15 0,30 0,45 | | |
| 20 0,40 0,60 | | |
BRENNSTOFFHÅNDTERING
Blanding
Bensin og olje må alltid blandes i en ren beholder som er godkjent for bensin. Begynn alltid med å helle i halvparten av bensinen som skal blandes. Hell deretter i hele oljemengden. Bland (rist) brennstoffblandingen. Fyll på resten av bensinen. - Bland (rist) brennstoffblandingen omhyggelig før den fylles over på maskinens brennstofftank.
- Bland ikke drivstoff for mer enn maks. 1 måneds behov.
- Hvis maskinen ikke brukes over en lengre periode, skal brennstofftanken tømmes og rengjøres.
ADVARSEL! Katalysatorlyddemperen blir meget varm både ved bruk og etter stans. Dette gjelder også ved tomgangskjøring. Vær oppmerksom på brannfaren, spesielt ved håndtering i nærheten av brannfarlige stoffer og/eller gasser.
Fylling av brennstoff
ADVARSEL! Følgende forholdsregler reduserer brannfaren:
Bland og fyll på drivstoff utendørs, et sted der det ikke finnes gnister eller flammer.
Det må ikke røykes eller plasseres varme objekter i nærheten av brennstoffet.
Fyll aldri brennstoff med motoren i gang.
Stans motoren og la den avkjøles noen minutter før brennstoff fylles på.
Åpne tanklokket sakte ved påfylling av brennstoff slik at et eventuelt overtrykk forsvinner sakte.
Trekk tanklokket godt til etter bruk.
Flytt alltid maskinen bort fra stedet der drivstoff er påfylt, før maskinen startes.
- Bruk bensinkanne med overfyllingsbeskyttelse. Hvis du har sølt brennstoff på den, tørk opp alt søl og la bensinrestene fordampe.
- Tørk rent rundt tanklokket. Forurensninger i tanken fører til driftsforstyrrelser.
- Pass på at brennstoff er godt blandet ved å riste beholderen før tanken fylles.
Kontroll før start
- Kontroller trimmerhodet og trimmerskjermen slik at de er uten skader og fri for sprekkdannelser. Bytt trimmerhode eller trimmerskjerm hvis de er blitt utsatt for slag eller har sprekker.
- Bruk aldri maskinen uten vern eller med defekt vern.
- Samtlige deksler skal være korrekt montert og uten feil før maskinen startes.
Start og stopp
Flytt alltid maskinen bort fra stedet der drivstoff er påfylt, før maskinen startes. Plasser maskinen på et fast underlag. Pass på at skjæreutstyret ikke kan hekte seg opp i noe.
Sørg for at uvedkommende ikke oppholder seg i arbeidsområdet, da det ellers er fare for alvorlige personskader. Sikkerhetsavstanden er 15 meter.

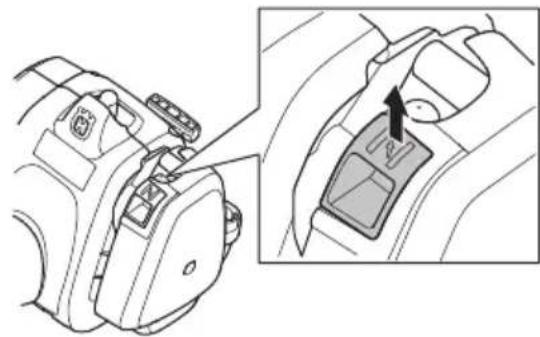

Start av kald motor
Brennstoffpumpe: Trykk på brennstoffpumpens gummiblære gjentatte ganger til brennstoff begynner å fylle blæren (ca. 10 ganger). Blæren behøver ikke å fylles helt.
Choke: Still chokehendelen i choke-stilling.
ADVARSEL! Når motoren startes med choken i chokestilling, begynner skjæreutstyret å rotere umiddelbart.
Trykk maskinkroppen mot bakken med venstre hånd (OBS! Ikke med foten!). Ta tak i starthåndtaket med høyre hånd og dra langsomt ut startsnoren til du merker motstand (starthakene griper inn) og trekk deretter raskt og kraftig til. Surr aldri startlinen rundt hånden.
MERK!
Brennstoffpumpe: Trykk på brennstoffpumpens gummiblære gjentatte ganger til brennstoff begynner å fylle blæren. Blæren behøver ikke å fylles helt.
Trykk chokesaken ned til kjørestillingen. Fortsett å dra bestemt i startsnoren til motoren starter. Når motoren starter, gir du full gass.
Stopp
Motoren stanses ved at tenningen slås av.
OBS! Stoppekontakten går automatisk tilbake til startstilling. For å unngå ufrivillig start, må derfor tennplugghetten alltid tas av tennpluggen ved montering, kontroll og/eller vedlikehold.
Generelle arbeidsinstruksjoner
VIKTIG!
Dette avsnittet behandler grunnleggende sikkerhetsregler for arbeid med trimmer.
Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Henvend deg til din forhandler eller ditt serviceverksted.
Unngå all bruk som du ikke føler deg kvalifisert til!
Før bruk må du forstå forskjellen mellom skogrydding, gressrydding og gresstrimming.
Grunnleggende sikkerhetsregler
1. Pass på omgivelsene: For å være sikker på at ikke mennesker, dyr eller annet kan påvirke din kontroll over maskinen. - For å sikre at ikke mennesker, dyr eller annet risikerer å komme i kontakt med skjæreutstyret eller løse gjenstander som slynges i vei av skjæreutstyret. - OBS! Bruk aldri maskinen uten mulighet til å kunne påkalle hjelp ved en ulykke. 2. Inspiser arbeidsområdet. Fjern alle løse gjenstander som steiner, knust glass, spikre, ståltråd, snorer med mer som kan slynges av sted eller vikle seg inn i skjæreutstyret. 3. Unngå bruk i dårlig vær. Slik som tett tåke, kraftig regn, sterk vind, kraftig kulde osv. Å arbeide i dårlig vær er slitsomt og kan skape farlige omstendigheter, for eksempel glatt underlag. 4. Sørg for at du kan gå og stå sikkert.
5. Ha god balanse og sikkert fotfeste. Ikke strekk deg for langt. Hold alltid føttene på bakken og en balansert stilling.
6. Bruk alltid begge hender for å holde i maskinen. Hold maskinen på høyre side av kroppen.
7. Ha skjæreutstyret under midjehøyde. 8. Ved forflytning skal motoren slås av. 9. Sett aldri maskinen ned med motoren i gang uten at du har den under oppsyn.
ADVARSEL! Verken brukeren av maskinen eller noen andre må forsøke å trekke vekk det ryddede materialet mens motoren eller skjæreutstyret roterer, da dette kan føre til alvorlige skader.
Stans motoren og skjæreutstyret før du tar bort materiale som har viklet seg rundt klingeakselen, da det ellers er fare for skader. Vinkelgiret kan være varmt en stund under og etter bruk. Det er risiko for brannskade ved berøring.
ADVARSEL! Se opp for gjenstander som slynges ut. Bruk alltid godkjent øyevern. Bøy deg aldri over skjæreutstyrets vern. Steiner, skrot o.l. kan kastes opp i øynene og forårsake blindhet eller alvorlige skader.
Hold uvedkommende på avstand. Barn, dyr, tilskuere og medhjelpere skal befinne seg utenfor sikkerhetssonen på 15 m. Stans maskinen umiddelbart hvis noen nærmer seg. Sving aldri maskinen rundt uten først å ha kontrollert bakover at ingen befinner seg innenfor sikkerhetssonen.
Grunnleggende arbeidsteknikk
Still motoren ned på tomgangsturtall etter hvert arbeidsmoment. Lengre tids full gass uten at motoren belastes kan føre til alvorlig motorskade.
ADVARSEL! Av og til fester det seg grener eller gress mellom vern og skjæreutstyr. Stans alltid motoren ved rengjøring.
Gresstrimming med trimmerhode
Trimming
- Hold trimmerhodet like over bakken og vipp det lett. Det er enden av tråden som utfører arbeidet. La tråden arbeide i sin egen takt. Press aldri tråden inn i materialet som skal fjernes.
- Tråden fjerner lett gress og ugress inntil vegger, gjerder, trær og rabatter, men den kan skade bark på trær og busker, og skade gjerdestolper.
- Unngå skader på vegetasjonen ved å korte ned tråden til 10-12 cm og redusere turtallet.
Renskraping
- Skrapeteknikken fjerner all uønsket vegetasjon. Hold trimmerhodet like over bakken og vipp det lett. La enden av tråden slå mot bakken rundt trær, stolper, statuer og liknende. OBS! Denne teknikken øker slitasjen på tråden.
- Tråden slites fortere og må mates frem oftere ved arbeid mot steiner, murstein, betong, metallgjerder osv. enn ved kontakt med trær og tregjerder.
- Ved trimming og skraping må du bruke mindre enn full gass (80%) for at tråden skal holde lengre og trimmerhodet slites mindre.
Klipping
- Trimmeren er ideell til å slå gresset på steder hvor det er vanskelig å komme til med en vanlig gressklipper. Hold tråden parallelt med bakken ved klipping. Unngå å trykke ned trimmerhodet mot bakken, ettersom dette kan skade plenen og redskapet.
- Unngå å la trimmerhodet komme i stadig kontakt med marken under normal klipping. Slik stadig kontakt kan føre til skader og slitasje på trimmerhodet.
Feiing
Viftevirkningen til den roterende tråden kan brukes til hurtig og enkel rengjøring. Hold tråden parallelt med og over de flatene som skal feies, og før redskapet fram og tilbake.
- Ved klipping og feiing bør du bruke full gass for å få et godt resultat.
VIKTIG! Hvis du vil unngå ubalanse og vibrasjoner i styret, må lokket til trimmerhodet rengjøres hver gang du fyller på med tråd. Du bør i tillegg sjekke om andre deler i hodet må rengjøres.
Forgasser
Justering av tomgangsturtall
Før det gjennomføres noen justering, sørg for at luftfilteret er rent og at luftfilterlokket sitter på.
Juster tomgangsturtallet med tomgangsskruen T, hvis omjustering blir nødvendig. Vri først T-skruen med urviseren til skjæreutstyret begynner å rotere. Vri deretter skruen mot urviseren til skjæreutstyret stanser. Et korrekt justert tomgangsturtall er oppnådd når motoren går jevnt hele tiden. Det bør også være en god margin til det turtall der skjæreutstyret begynner å rotere.
Anbefalt tomgangsturtall: Se kapitlet Tekniske data.
ADVARSEL! Hvis tomgangsturtallet ikke kan justeres slik at skjæreutstyret står stille, kontakt din forhandler/serviceverksted. Bruk ikke maskinen før den er korrekt innstilt eller reparert.
Lyddemper
OBS! Enkelte lyddempere er utstyrt med katalysator. Se kapitlet Tekniske data for å få greie om din maskin har katalysator.
Lyddemperen er utformet for å dempe lydnivået og for å lede avgassene bort fra brukeren. Avgassene er varme og kan inneholde gnister som kan forårsake brann hvis gassene rettes mot et tørt og brennbart materiale.
Uten katalysator bør nettet rengjøres og eventuelt byttes en gang pr. uke. På katalysatorlyddempere skal nettet kontrolleres og eventuelt rengjøres en gang pr. måned. Ved ev. skader på nettet skal det skiftes ut. Hvis nettet ofte er tettet igjen, kan dette være et tegn på at katalysatorens funksjon er nedsatt. Kontakt din forhandler for kontroll. Maskinen overopphetes hvis nettet er tett, med skader på sylinder og stempel som følge.
NOTE!
Baksiden av huset er fjernet for å vise tydelig. Det anbefales ikke å ta av dekselet for å vedlikeholde skjermen.
OBS! Bruk aldri maskinen med en lyddemper som er i dårlig stand.
ADVARSEL! Katalysatorlyddemperen blir meget varm både under bruk og etter stopp. Dette gjelder også tomgangskjøring. Berøring kan gi brannskader på huden. Vær oppmerksom på brannfaren!
Kjølesystem
For å oppnå lavest mulig driftstemperatur er maskinen utstyrt med et kjølesystem.
Kjølesystemet består av:
1 Luftinntak i startmotor.
2 Kjøleflenser på sylindertoppen.
Rengjør kjølesystemet med børste en gang i året, og oftere ved krevende forhold. Et tilsmusset eller tett kjølesystem fører til at maskinen overopphetes, noe som forårsaker skader på stempel og sylinder.

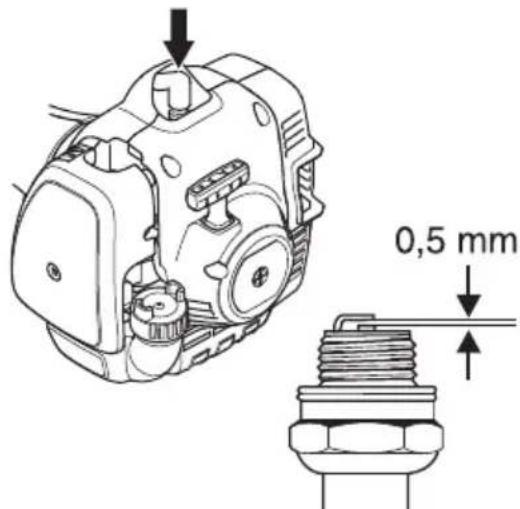

Tennplugg
Tennpluggens stand påvirkes av:
- Feil innstilt forgasser.
- En feilaktig oljeblanding i bensinen (for mye, eller feilaktig olje).
- Tilsmusset luftfilter.
Disse faktorene gir belegg på tennpluggenes elektroder og kan forårsake driftsforstyrrelser og startvansker. Hvis maskinens effekt er for lav, maskinen er vanskelig å starte eller tomgangen er urolig: kontroller alltid tennpluggen først før andre tiltak iverksettes. Hvis tennpluggen har mye belegg, rengjøres den, og kontroller samtidig at elektrodeavstanden er 0,5/0,6 mm. Tennpluggen bør skiftes etter omtrent en måneds drift eller om nødvendig tidligere.
OBS! Bruk alltid anbefalt type tennplugg! Feil tennplugg kan ødelegge stempel/sylinder. Pass på at tennpluggen har såkalt radiostøyfilter. Se kapitlet Tekniske data.
Delbart riggrør
Drivakselenden i det nedre riggrøret skal smøres innvendig med fett hver 30. arbeidstime. Det er fare for at drivakselendene (splinesforbindelsene) på de delbare modellene kan kjøre fast hvis de ikke smøres regelmessig.
Luftfilter
Luftfilteret må rengjøres regelmessig for støv og smuss for å unngå:
- Forgasserforstyrrelser
- Startproblemer, dårligere effekt
- Unødvendig slitasje på motorens deler.
- Unormalt høyt brennstofforbruk.
Rengjør luftfilteret etter 25 timers drift, oftere hvis maskinen brukes under forhold med usedvanlig mye støv.
VEDLIKEHOLD
Rengjøring av luftfilteret
Demonter luftfilterdekselet og ta ut filteret. Vask det rent i varmt såpevann. Se etter at filteret er tørt før det monteres igjen.
Et filter som har vært mye brukt kan aldri bli fullstendig rent. Derfor må det skiftes med jevne mellomrom. Et skadet luftfilter må alltid skiftes.
Hvis maskinen brukes under forhold med mye støv, skal luftfilteret smøres. Se anvisninger under overskriften Smøring av luftfilter.
Smøring av luftfilter
Bruk alltid HUSQVARNA filterolje, art. nr. 531 00 92-48. Filteroljen inneholder løsemiddel for at den skal være lett å fordele i filteret. Unngå derfor hudkontakt.
Legg filteret i en plastpose og hell på filteroljen. Kryst plastposen lett slik at oljen fordeles. Klem ut filteret i plastposen og hell ut overskuddsoljen før filteret monteres på maskinen. Bruk aldri vanlig motorolje. Denne synker ganske fort ned gjennom filteret og legger seg på bunnen.
Vinkelgir
Vinkelgiret leveres fra fabrikken fylt med en passende mengde fett. Før maskinen tas i bruk bør man likevel kontrollere at giret er 3/4 fylt med fett. Bruk HUSQVARNA spesialfett.
Smoremiddelet i girhuset trenger normalt ikke fornyes bortsett fra ved eventuelle reparasjoner.
Vedlikeholdsskjema
Under følger en liste over det vedlikehold som skal utføres på maskinen. De fleste av punktene er beskrevet i avsnittet Vedlikehold. Brukeren må kun utføre det vedlikeholds- og servicearbeidet som beskrives i denne bruksanvisningen. Mer omfattende inngrep skal utføres av et autorisert serviceverksted.
| Vedlikehold | Ukentlig ettersyn | Månedlig ettersyn | Årlig vedlikehold |
| Rengjør maskinen utvendig. X | | | |
| Kontroller at gassregulatorsperren og gassregulatoren fungereresikkert. | X | | |
| Kontroller at stoppbryteren fungerer. X | | | |
| Kontroller at skjæreutstyret ikke roterer på tomgang. X | | | |
| Rengjør luftfilteret. Skift om nødvendig. X | | | |
| Kontroller at vernet er uskadd og fritt for sprekkdannelser. Skift vernet,hvis det er blitt utsatt for slag eller har sprekker. | X | | |
| Kontroller at trimmerhodet er uskadd og uten sprekker. Skift trimmerhodet om nødvendig. | X | | |
| Kontroller at skruer og mutre er trukket til. X | | | |
| Kontroller at det ikke er noen brennstofflekkasje fra motor, tankeller brennstoffledninger. | X | | |
| Kontroller at vinkelgiret er 3/4 fylt med smøremiddel. Etterfyll om nødvendig med spesialfett. | X | | |
| Kontroller startapparat med snor. X | | | |
| Rengjør tennpluggen utvendig. Ta den ut og kontROLLER elektrodeavstanden. Juster avstanden til 0,5 mm, eller skiftennpigg. Pase at tennpluggen har sãkalt radiostøyfilter. | | | X |
| Rengjør forgasseren utvendig og området rundt denen. X | | | |
| Rengjør maskinens kjolesystem. X | | | |
| Rengjør eller skift lyddemperens gnistfangernett (gjelder kun lyddemper uten katalysator). | | | X |
| Kontroller atbensinfilteret ikke er forurenset aller atbensinslangen har sprekker eller andre defekter. Skift om nødvendig. | | | X |
| Kontroller alle kabler og forbinderser. X | | | |
| Kontroller kopling, kopingsfjærer og kopingsstrommel for slitasje.Skift om nødvendig hos autorisert serviceverksted. | | | X |
| Skift tennpligg. Pase at tennpluggen har sãkalt radiostøyfilter. X | | | |
Tekniske data
| 129C 129L 129LK(A05328CCHV) (A05328CSHV) (A05328CSHV) |
| Motor | | | |
| Sylindervolum, cm3: 27,6 27,6 27,6 | | | |
| Sylinderdiameter, mm 36,0 36,0 36,0 | | | |
| Slaglengde, mm 27 27 27 | | | |
| Tomgangsturtall, o/min 3200-3600 3200-3600 3200-3600 | | | |
| Anbefalt maks. ruseturtall, o/min 8500 | 8500 | 8500 | |
| Turtall på utgående aksel, o/min | 8500 | 8500 | 8500 |
| Maks. motoreffekt ifølgé ISO 8893, kW/ o/min | 0,8/8000 | 0,8/8000 | 0,8/8000 |
| Katalysatorlyddemper JaJa |
| Turtallsregulert tenningssystem | Ja | Ja | Ja |
| Tenningssystem | | | |
| Tennplugg | NGK CMR6A | NGK CMR6A | NGK CMR6A |
| Elektrodeavstand, mm | 0,5 | 0,5 | 0,5 |
| Brennstoff-/smøresystem | | | |
| Volumbensintank, cm3/liter | 340/0,34 | 340/0,34 | 340/0,34 |
| Vekt | | | |
| Vekt uten brennstoff, skjærutstyr og vern, kg | 4,6 | 5,2 | 6,0 |
| Støyutslipp | | | |
| (se anm. 1) | | | |
| Lydeffektnivå, mål dB(A) | 105 | 105 | 105 |
| Lydeffektnivå, garantert LWA dB(A) | 114 | 114 | 114 |
| Lydnivåer | | | |
| (se anm. 2) | | | |
| Ekvivalent lydtrykksnivå ved brukerens øre, målter EN ISO 11806 og ISO 22868, dB(A): | 93 95 95 | | |
| Vibrasjonsnivåer | | | |
| (se anm. 3) | | | |
| Ekvivalente vibrasjonsnivåer (ahv,eq)iHandtak,måltenhold til EN ISO 11806 og ISO 22867, m/s2 | | | |
| Utstyrt med trimmerhode (original) venstre/høyre | 3,7/3,6 | 9,9/8,9 | 9,9/8,9 |
Anm.1: Utslipp av støy til omgivelsene målt som lydeffekt (LWA) ifølge EF-direktiv 2000/14/EC. Rapporterte lydeffektnivåer for maskinen er målt med det originale skjæreutstyret som gir høyest nivå. Forskjellen mellom garantert og målt lydeffekt er at garantert lydeffekt også omfatter spredning i måleresultatet og variasjoner mellom forskjellige maskiner av samme modell, i henhold til direktivet 2000/14/EC. Merknad 2: Rapporterte data for ekvivalent lydtrykknivå for maskinen har en typisk statistisk spredning (standard avvik) på 1 dB (A). Merknad 3: Rapporterte data for ekvivalent vibrasjonsnivå har en typisk statistisk spredning (standard avvik) på 1 m/s².
TEKNISKE DATA
| 129LK | | |
| Godkjent tilbehør Type Skjerm for skjæreutstyr, Art.nr. | | |
| Gjenge klingeaksel M10 | | |
| Trimmerhode T25 (Ø 2,0 - 2,7 mm snor) 574 19 87-01 | | |
| 129C, 129L | | |
| Godkjent tilbehør Type Skjerm for skjæreutstyr, Art.nr. | | |
| Gjenge bladaksel 3/8 R | | |
| Trimmerhode | T25 (Ø 2,0 - 2,7 mm snor) 574 47 95-01 |
| T25C (Ø 2,0 - 2,7 mm snor) 574 47 95-01 |
I samsvar med tillegg V står de oppgitte lydverdiene oppført i det tekniske databladet i bruksanvisningen.
Ronnie E. Goldman, Teknisk direktør. (Autorisert representant for Husqvarna AB og ansvarlig for teknisk dokumentasjon.)
Originale instruksjoner
Alkuperäiset ohjeet
Originalanweisungen
