OGÓLNE INSTRUKCJE BEZPIECZEŃSTWA
OSTRZEŻENIE! Należy pamiętać, że:
Gazy spalinowe silnika są gorące i mogą zawierać iskry, które mogą spowodować pożar. Nigdy nie uruchamiaj maszyny w pomieszczeniach lub w pobliżu łatwopalnych materiałów.

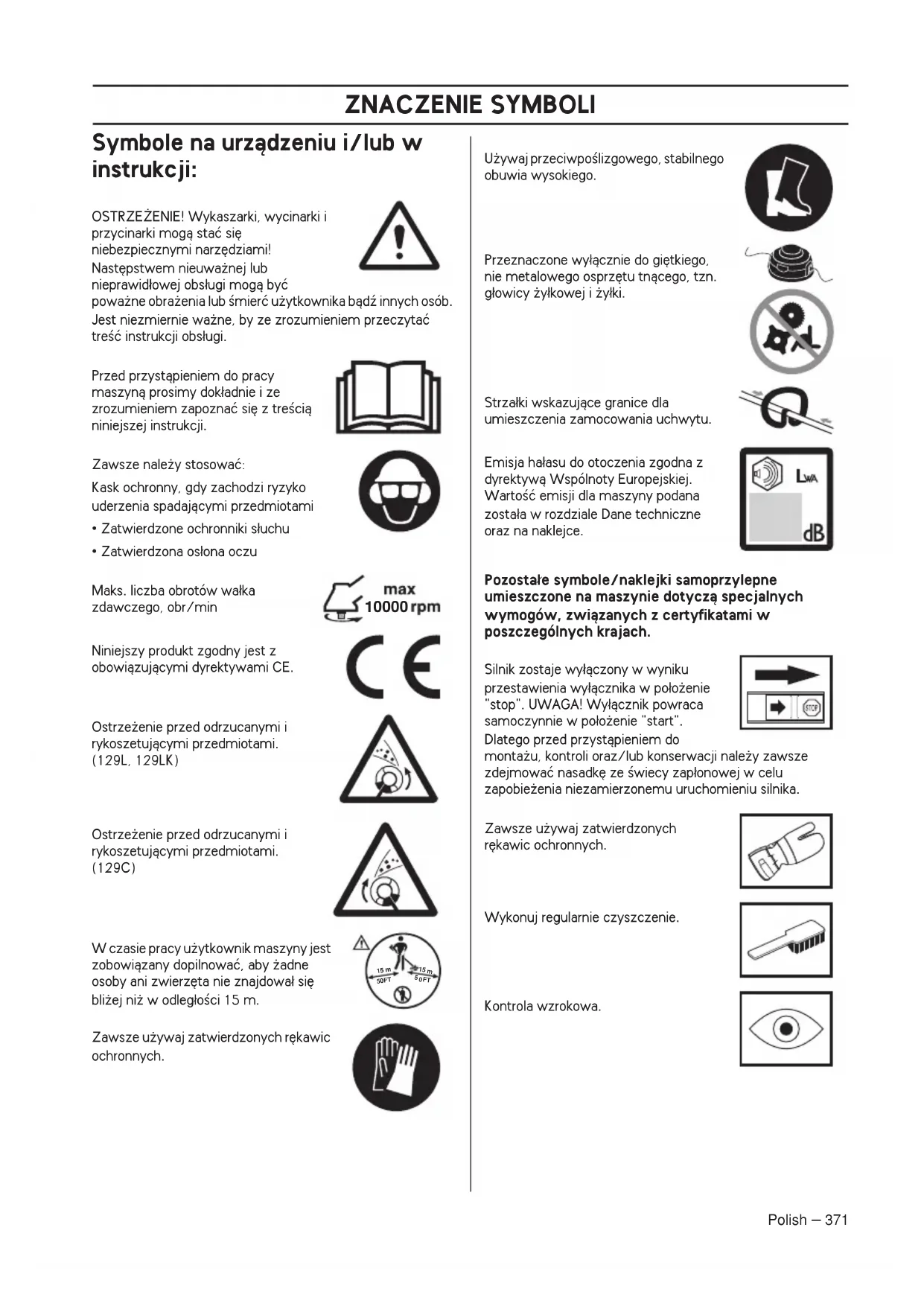

Symbole na urządzeniu i/lub w instrukcji:
OSTRZEŻENIE! Kosiarki, podkaszarki i przycinarki mogą stać się niebezpiecznymi narzędziami!
Następstwem nieuważnej lub nieprawidłowej obsługi mogą być poważne obrażenia lub śmierć użytkownika bądź innych osób. Jest niezmiernie ważne, aby ze zrozumieniem przeczytać treść instrukcji obsługi.
Przed przystąpieniem do pracy z maszyną prosimy dokładnie i ze zrozumieniem zapoznać się z treścią niniejszej instrukcji.
Zawsze należy stosować:
Kask ochronny, gdy zachodzi ryzyko uderzenia spadającymi przedmiotami
Zatwierdzone ochronniki słuchu, zatwierdzona osłona oczu
Maks. liczba obrotów wałka zdawczego, obr/min
Niniejszy produkt zgodny jest z obowiązującymi dyrektywami CE.
Ostrzeżenie przed odrzucanymi i rykoszetującymi przedmiotami. (129L, 129LK)
Ostrzeżenie przed odrzucanymi i rykoszetującymi przedmiotami. (129C)
W czasie pracy maszyny jesteś zobowiązany dopilnować, aby żadne osoby ani zwierzęta nie znajdowały się bliżej niż w odległości 15 m.
Zawsze używaj zatwierdzonych rękawic ochronnych.
Używaj odpowiedniego, stabilnego obuwia wysokiego.
Przeznaczone wyłącznie do giętkiego, nie metalowego osprzętu tnącego, tzn. głowicy żętkowej i żękhz.
Strzałki wskazujące granice dla umieszczenia zamocowania uchwytu.
Emisja hałasu do otoczenia zgodna z dyrektywą Wspólnoty Europejskiej. Wartość emisji dla maszyny podana została w rozdziale Dane techniczne oraz na naklejce.
Pozostałe symbole/naklejki samoprzylepne umieszczone na maszynie dotyczą specjalnych wymogów, związanych z certyfikatami w poszczególnych krajach.
Silnik zostaje wyłączony w wyniku przestawienia wyłącznika w położenie "stop". UWAGA! Wyłącznik powraca samoczynnie w położenie "start".
Dlatego przed przystąpieniem do montażu, kontroli i/lub konserwacji należy zawsze zdejmować nasadkę ze świecy zapłonowej w celu zapobieżenia niezamierzonemu uruchomieniu silnika.
Zawsze używaj zatwierdzonych rękawic ochronnych.
Wykonuj regularnie czyszczenie.
Kontrola wzrokowa.
SPIS TREŚCI
Spis treści. Przystępując do uruchomienia
ZNACZENIE SYMBOLI
Symbole na urządzeniu i/lub w instrukcji: 371
SPIS TREŚCI
Spis treści 372
Przystępując do uruchomienia należy pamiętać o przestrzeganiu następujących zasad: 372
WSTĘP
Szanowny Kliencie! 373
CO JEST CO?
Co jest co w przycinarce? 374
OGÓLNE ZASADY BEZPIECZEŃSTWA
Ważne 375
Środki ochrony osobistej 375
Zespoły zabezpieczające maszyny 376
Osprzęt tnący 378
MONTAŻ
Montaż uchwytu pętlowego 379
Montaż i demontaż podzielnego wysięgnika 379
Montaż osprzętu tnącego 380
Montaż osłony przycinarki i głowicy żyłkowej 380
Montaż osłony przycinarki i głowicy żyłkowej 380
PRZYGOTOWYWANIE I OBCHODZENIE SIĘ Z PALIWEM
Zasady bezpieczeństwa - paliwo 381
Paliwo 381
Tankowanie 382
URUCHAMIANIE I WYŁĄCZANIE
Kontrola przed uruchomieniem 383
Uruchamianie i wyłączanie 383
TECHNIKA PRACY
Ogólne zasady pracy maszyną 385
KONSERWACJA
Gaźnik 387
Tłumik 387
Układ chłodzenia 388
Świeca zapłonowa 388
Podzielny wysięgnik 388
Filtr powietrza 389
Plan konserwacji 390
DANE TECHNICZNE
Dane techniczne 391
Zapewnienie o zgodności z normami WE 393
Należy pamiętać o przestrzeganiu następujących zasad:
Zapoznaj się dokładnie z treścią instrukcji obsługi.
OSTRZEŻENIE! Długotrwałe przebywanie w hałasie może doprowadzić do trwałej utraty słuchu. Dlatego należy zawsze stosować atestowane ochronniki słuchu.
OSTRZEŻENIE! Pod żadnym pozorem nie wolno zmieniać ani modyfikować fabrycznej konstrukcji maszyny bez zezwolenia wydanego przez producenta. Zawsze należy używać wyłącznie oryginalnych części zamiennych. Samowolne wprowadzanie zmian oraz/lub montowanie wyposażenia niezatwierdzonego przez producenta może być przyczyną groźnych obrażeń lub śmierci obsługującego urządzenie bądź innych osób.
OSTRZEŻENIE! W razie nieprawidłowej lub nieuważnej obsługi, wykaszarka, wycinarka lub przycinarka może stać się niebezpiecznym narzędziem, mogącym spowodować poważne obrażenia lub śmierć użytkownika bądź innych osób. Dlatego bardzo ważne jest, aby przeczytać niniejszą instrukcję obsługi dokładnie i ze zrozumieniem.
Szanowny Kliencie!
Gratulujemy wyboru produktu Husqvarna! Tradycje firmy Husqvarna sięgają roku 1689, kiedy to król Karol XI nakazał wybudować fabrykę muszkietów na brzegu rzeki Huskvarna. Lokalizacja fabryki była trafna, gdyż umożliwiała wykorzystanie energii wodnej. Przez ponad 300 lat istnienia, w fabryce Husqvarna produkowano wiele różnych produktów - od opalanych drewnem pieców kuchennych po nowoczesne maszyny kuchenne, maszyny do szycia, rowery, motocykle i inne. W 1956 roku wypuszczono pierwsze kosiarki silnikowe, a w 1959 przyszła kolej na pilarki łańcuchowe. Produkty te do dziś stanowią podstawowy asortyment Husqvarny.
Husqvarna jest obecnie światowym liderem w zakresie produkcji sprzętu do pracy w lesie i w ogrodzie. Najwyższym priorytetem objęta jest wydajność i jakość produktów. Ideą biznesową jest udoskonalanie, produkcja i marketing maszyn o napędzie silnikowym, przeznaczonych do użytku w leśnictwie, ogrodnictwie i budownictwie. Celem Husqvarny jest również zajmowanie czołowej pozycji pod względem ergonomii, łatwości w użytku oraz bezpiecznych produktów, a także pod względem troski o środowisko. Dlatego opracowano wiele finezji technicznych, które mają na celu udoskonalenie produktów we wspomnianym zakresie.
Jesteśmy przekonani, że przez długi czas będą Państwo zadowoleni z jakości i wydajności naszych produktów. Zakup jakiegokolwiek z naszych produktów daje możliwość korzystania z profesjonalnej pomocy i obsługi technicznej, w razie konieczności przeprowadzenia naprawy lub serwisu. Jeżeli maszyna nie została kupiona w autoryzowanym punkcie sprzedaży, prosimy zapytać o najbliższy warsztat serwisowy.
Mamy nadzieję, że będą Państwo zadowoleni ze swojej maszyny i że będzie ona służyć Państwu przez długie lata. Prosimy pamiętać, że niniejsza instrukcja obsługi jest ważnym dokumentem, a konserwacja itd. są znacznie przydatne, aby wydłużyć okres użytkowy maszyny, a także zwiększyć jej wartość w przypadku sprzedaży. W razie sprzedaży maszyny należy przekazać nowemu użytkownikowi instrukcję obsługi.
Dziękujemy za wybór produktu Husqvarna!
Husqvarna AB nieustannie modernizuje swoje wyroby, w związku z czym zastrzega sobie prawo do wprowadzania zmian dotyczących m.in. wyglądu produktów bez uprzedzenia.
CO JEST CO?
Co jest co w przycinarce?

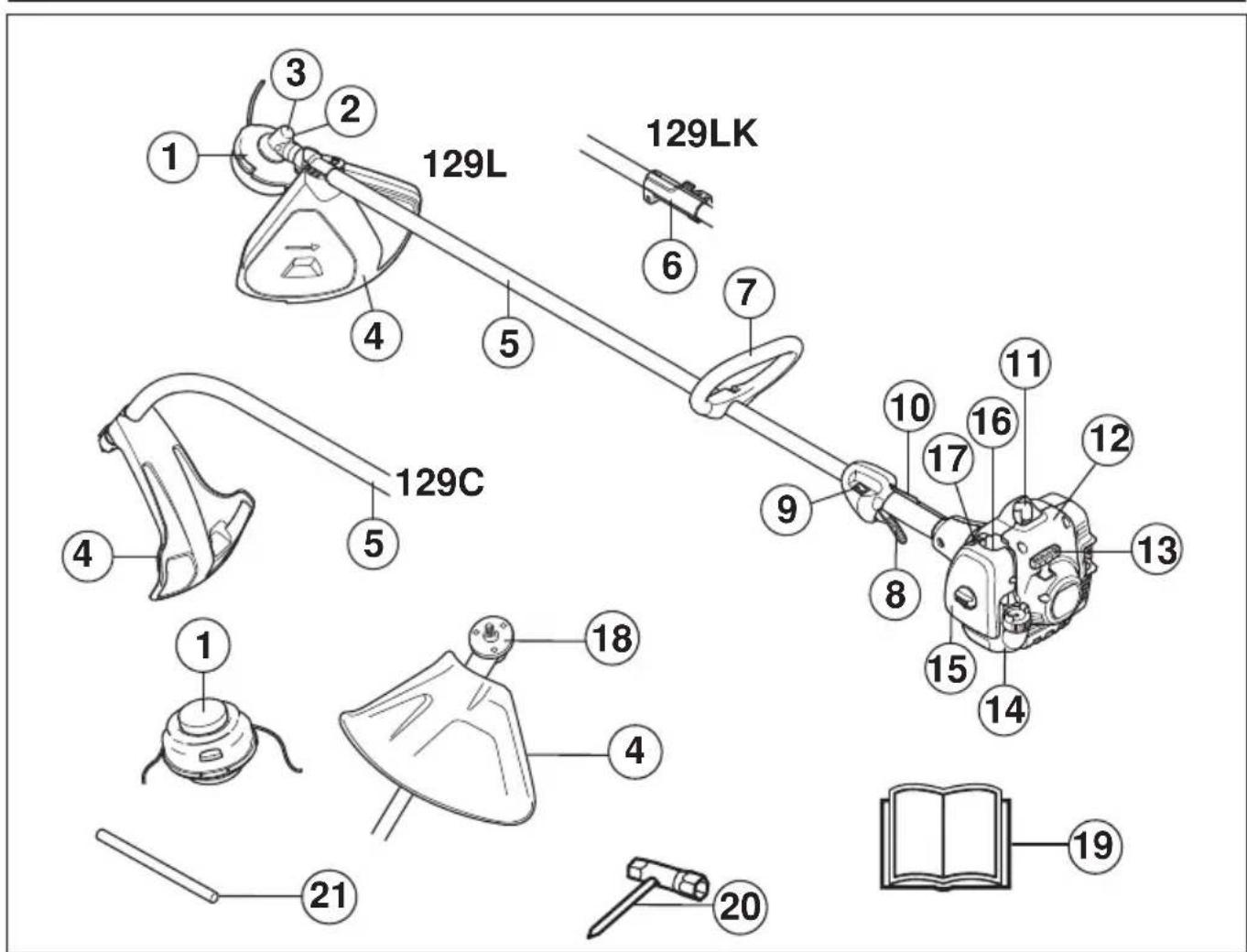

1 Głowica żyłkowa 2 Uzupełnianie środka smarującego, przekładnia kątowa 3 Przekładnia kątowa 4 Osłona osprzętu tnącego 5 Wysięgnik 6 Złącze wysięgnika 7 Uchwyt pętlowy 8 Dźwignia gazu 9 Wyłącznik 10 Blokada dźwigni gazu 11 Nasadka świecy i świeca zapłonowa
12 Rozrusznik 13 Uchwyt rozrusznika 14 Zbiornik paliwa 15 Pokrywa filtra powietrza 16 Pompa paliwowa 17 Dźwignia ssania 18 Pierścień sprzęgający 19 Instrukcja obsługi 20 Klucz kombinowany 21 Kolek blokujący
Ważne
WAŻNE!
Maszyna przeznaczona jest wyłącznie do strzyżenia i przycinania trawników
Do silnika jako źródła napędu możesz zakładać wyłącznie zalecane przez nas akcesoria oraz elementy osprzętu tnącego, wymienione w rozdziale Dane techniczne.
Nie wolno pracować maszyną w stanie przemęczenia, po spożyciu alkoholu lub po przyjęciu leków osłabiających wzrok, zdolność oceny i koordynację.
Stosuj środki ochrony osobistej. Patrz wskazówki podane pod rubryką Środki ochrony osobistej.
Nie wolno pracować maszyną przerobioną, odbiegającą od oryginału.
Nie wolno pracować maszyną uszkodzoną. Stosuj się do instrukcji dotyczących konserwacji, kontroli bezpieczeństwa i obsługi technicznej podanych w niniejszej instrukcji obsługi. Niektóre czynności konserwacyjne i obsługowe muszą być wykonane przez przeszkolonego i wykwalifikowanego specjalistę. Patrz wskazówki pod rubryką konserwacja.
Przed uruchomieniem maszyny należy zamocować wszystkie pokrywy, osłony i uchwyty. W celu uniknięcia porażenia prądem zapewnij, by kapturek świecy zapłonowej i przewód zapłonowy nie były uszkodzone.
W czasie pracy maszyny operator jest zobowiązany dopilnować, aby żadne osoby ani zwierzęta nie znajdowały się bliżej niż w odległości 15 m.
Przed użyciem maszyny należy wykonać jej przegląd ogólny, patrz plan konserwacji.
OSTRZEŻENIE! Podczas pracy urządzenie niniejsze wytwarza pole elektromagnetyczne. W pewnych okolicznościach pole to może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Przed przystąpieniem do pracy z maszyną w celu ograniczenia ryzyka poważnych lub śmiertelnych obrażeń, osoby posiadające implanty medyczne powinny skonsultować się z lekarzem oraz ich producentem.
OSTRZEŻENIE! Uruchamianie silnika w zamkniętych lub źle wentylowanych pomieszczeniach może być przyczyną śmierci wskutek uduszenia lub zatrucia tlenkiem węgla.
OSTRZEŻENIE! Nigdy nie pozwalaj dzieciom na użytkowanie lub przebywanie w pobliżu maszyny. Ponieważ maszyna wyposażona jest w sprężynowy wyłącznik i może zostać uruchomiona nawet przy powolnym i słabym oddziaływaniu na rączkę rozrusznika, nawet małe dzieci w pewnych okolicznościach mogą być w stanie uruchomić maszynę. Oznacza to ryzyko poważnych obrażeń. Dlatego należy zdejmować nasadkę świecy zapłonowej, gdy maszyna nie jest pod nadzorem.
Środki ochrony osobistej
WAŻNE!
W razie nieprawidłowej lub niewłaściwej obsługi, wykaszarka, wycinarka lub przycinarka może stać się niebezpiecznym narzędziem, mogącym spowodować poważne obrażenia lub śmierć użytkownika bądź innych osób. Dlatego bardzo ważne jest, aby przeczytać niniejszą instrukcję obsługi dokładnie i ze zrozumieniem.
Podczas używania maszyny należy zawsze mieć na sobie zatwierdzone i odpowiednie środki ochrony osobistej. Środki ochrony osobistej nie eliminują ryzyka odniesienia obrażeń, natomiast ograniczają ich rozmiar w razie zaistnienia wypadku. Poproś swojego dealera o pomoc w wyborze środków ochrony osobistej.
OSTRZEŻENIE! Mając założone ochronniki słuchu należy zawsze być szczególnie uważnym na sygnały i zawołania ostrzegawcze. Zdejmuj ochronniki słuchu zaraz po wyłączeniu silnika.
KASK
Kask ochronny, gdy zachodzi ryzyko uderzenia spadającymi przedmiotami
OCHRONNIKI SŁUCHU
Należy stosować ochronnik słuchu o wystarczających właściwościach tłumiących.
OGÓLNE ZASADY BEZPIECZEŃSTWA
OSŁONA OCZU
Należy zawsze używać zatwierdzonych osłon oczu. Używaj maski ochronnej twarzy, a na sobie także zatwierdzone okulary ochronne. Za zatwierdzone okulary ochronne uważane są takie, które są zgodne z normami ANSI Z87.1 dla USA lub EN 166 dla krajów UE.
RĘKAWICE
Rękawice należy używać wtedy, kiedy to jest konieczne, np. podczas montażu mechanizmu tnącego.
OBUWIE WYSOKIE
Używaj przeciwpoślizgowego, stabilnego obuwia wysokiego.
ODZIEŻ
Stosuj odzież uszytą z tkaniny odpornej na rozdarcie i nie noś luźnej garderoby, która łatwo zaczepia się o gałęzie. Noś zawsze długie spodnie uszyte z mocnej tkaniny. Nie zakładaj biżuterii, krótkich spodni, sandałów, ani nie pracuj bez obuwia. Dopilnuj, aby włosy nie spadały na ramiona.
APTECZKA PIERWSZEJ POMOCY
Apteczka pierwszej pomocy powinna znajdować się zawsze w pobliżu.
Zespoły zabezpieczające maszyny
W niniejszym rozdziale przedstawiono poszczególne zespoły zabezpieczające maszyny, omówiono ich funkcje oraz sposoby ich kontrolowania i konserwacji w celu zapewnienia prawidłowego działania. Patrz rozdział „Co jest co?”, aby zapoznać się z rozmieszczeniem tych zespołów w pilarce.
Jeżeli maszyna nie jest prawidłowo konserwowana i nie jest poddawana profesjonalnie wykonywanym naprawom oraz/lub obsługom technicznym, jej okres użytkowy jest krótszy oraz większe jest ryzyko wypadków. Jeżeli potrzebujesz więcej informacji, skontaktuj się z najbliższym warsztatem serwisowym.
WAŻNE!
Wszelkie czynności obsługowe i naprawy maszyny wymagają specjalnego przeszkolenia. Dotyczy to szczególnie jej zespołów zabezpieczających. Jeśli maszyna nie spełnia jakiegokolwiek z niżej wymienionych warunków kontrolnych, należy ją oddać do warsztatu obsługi technicznej. Kupując nasze produkty, zyskujesz także gwarancję profesjonalnej obsługi i napraw. Jeśli w miejscu zakupu nie jest prowadzona obsługa serwisowa, zapytaj o adres najbliższego warsztatu obsługi technicznej.
OSTRZEŻENIE! Nigdy nie używaj maszyny z uszkodzonymi zespołami zabezpieczającymi. Zespoły zabezpieczające maszyny należy kontrolować i konserwować zgodnie z opisem w niniejszym rozdziale. Jeśli Twoja maszyna nie spełniła jakiegokolwiek z warunków kontrolnych, należy ją oddać do serwisu.
Blokada dźwigni gazu
Blokada dźwigni gazu zabezpiecza przed przypadkowym naciśnięciem dźwigni gazu. Nacisk na dźwignię (A) znajdującą się na uchwycie (tzn. w momencie ujęcia uchwytu) zwalnia dźwignię gazu (B). Po zwolnieniu uchwytu dźwignia gazu i dźwignia blokady powrócą do swoich pozycji wyjściowych. Ruch ten kontrolują dwie niezależne od siebie sprężyny. Oznacza to, że gdy puścisz uchwyt, dźwignia gazu jest automatycznie blokowana w pozycji biegu jałowego.
Sprawdź, czy dźwignia gazu jest zablokowana w położeniu biegu jałowego, gdy blokada dźwigni gazu znajduje się w położeniu wyjściowym.
OGÓLNE ZASADY BEZPIECZEŃSTWA
Wciśnij blokadę dźwigni gazu i sprawdź, czy po zwolnieniu nacisku powraca ona do położenia wyjściowego.
Sprawdź, czy dźwignia gazu i jej blokada poruszają się płynnie i czy sprężyny powrotne działają prawidłowo.
Patrz wskazówki pod rubryką Uruchamianie. Włącz maszynę i dodaj gazu do oporu. Zwolnij dźwignię gazu i sprawdź, czy osprzęt tnący zatrzymał się i nie porusza się. Jeśli osprzęt tnący obraca się, mimo iż dźwignia gazu znajduje się w położeniu biegu jałowego, należy sprawdzić wyregulowanie biegu jałowego gaźnika. Patrz wskazówki pod rubryką Konserwacja.
Wyłącznik
Silnik należy wyłączać za pomocą wyłącznika.
Włącz silnik i sprawdź, czy po przesunięciu wyłącznika w położenie stop silnik zatrzyma się.
Osłona osprzętu tnącego
Zadaniem osłony jest ochrona użytkownika przed odłamkami wyrzucanymi przez wirujący mechanizm tnący. Osłona zabezpiecza również użytkownika przed dotknięciem do osprzętu tnącego.
Sprawdź, czy osłona nie jest uszkodzona i czy nie ma śladów pęknięcia. Wymień osłonę, która została uderzona lub jest pęknięta.
Zawsze stosuj osłonę zalecaną dla danego osprzętu tnącego. Patrz rozdział Dane techniczne.
OSTRZEŻENIE! W żadnym wypadku nie wolno używać osprzętu tnącego bez zamontowanej, zatwierdzonej osłony. Patrz rozdział Dane techniczne. Stosowanie niewłaściwych lub uszkodzonych osłon może być przyczyną poważnych obrażeń.

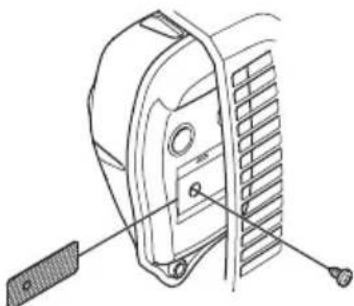

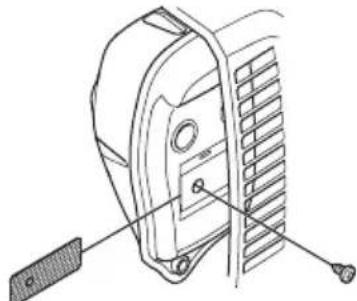

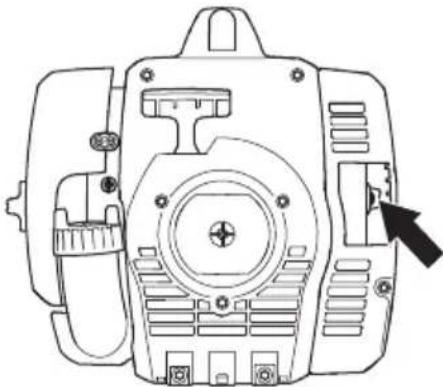

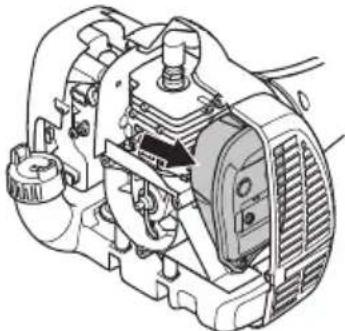

Tłumik
Zadaniem tłumika jest ograniczenie do minimum poziomu hałasu i odrzucanie spalin poza strefę pracy operatora. Tłumik wyposażony w katalizator zmniejsza również zawartość szkodliwych substancji w spalinach.
W krajach o gorącym i suchym klimacie ryzyko powstawania pożarów jest duże. Dlatego niektóre tłumiki wyposażyliśmy w tzw. siatkę przeciwiskrową. Sprawdź, czy tłumik w Twojej maszynie ma taką siatkę.
Tłumik wymaga dokładnego stosowania się do instrukcji dotyczących kontroli, konserwacji i obsługi.
Nigdy nie używaj maszyny z uszkodzonym tłumikiem.
Sprawdzaj regularnie, czy tłumik jest dokładnie przymocowany do maszyny.
Jeśli tłumik w Twojej maszynie jest wyposażony w siatkę przeciwiskrową, należy ją regularnie czyścić.
Zanieczyszczona siatka powoduje przegrzewanie się silnika, co może być przyczyną poważnych uszkodzeń.
OSTRZEŻENIE! Tłumik z katalizatorem jest bardzo gorący zarówno podczas pracy, jak i zaraz po jej ukończeniu. Dotyczy to również pracy na biegu jałowym. Dotknięcie może spowodować oparzenie skóry. Należy pamiętać o zagrożeniu pożarowym!
OSTRZEŻENIE! Wewnątrz tłumika znajdują się substancje chemiczne mogące wywoływać choroby nowotworowe. W razie uszkodzenia tłumika unikaj styczności z tymi elementami.
OSTRZEŻENIE! Pamiętaj o tym, że:
Spaliny silnikowe mają wysoką temperaturę, mogą zawierać iskry, które mogą się stać przyczyną pożaru. Nigdy nie uruchamiaj maszyny w pomieszczeniach zamkniętych lub w pobliżu materiałów łatwopalnych!
W niniejszym rozdziale omówiono, jak dzięki stosowaniu właściwego osprzętu tnącego i prawidłowej jego konserwacji można:
- Uzyskać maksymalną wydajność skrawania - Przedłużyć żywotność osprzętu tnącego
WAŻNE!
Korzystaj wyłącznie z osprzętu tnącego wraz z zalecanymi przez nas osłonami! Patrz rozdział Dane techniczne.
Odnosnie zakładania żyłki oraz wyboru żyłki o prawidłowej średnicy patrz instrukcje producenta dot. osprzętu tnącego.
OSTRZEŻENIE! Przed przystąpieniem do pracy z jakimkolwiek osprzętem tnącym należy zawsze wyłączyć silnik. Wiruje on jeszcze przez jakiś czas po zwolnieniu dźwigni gazu. Zanim zaczniesz wykonywać jakiekolwiek prace, upewnij się, czy osprzęt tnący zatrzymał się całkowicie i odłącz przewód od świecy zapłonowej.
OSTRZEŻENIE! Niewłaściwy lub uszkodzony osprzęt tnący zwiększa ryzyko wypadku.
Głowica żyłkowa
WAŻNE!
Stale zwracaj uwagę, czy żyłka jest równo i mocno nawinięta na bęben, gdyż w przeciwnym razie powstaną szkodliwe dla zdrowia drgania maszyny.
- Stosuj wyłącznie zalecane głowice żyłkowe oraz żyłki. Są one przetestowane przez producenta i dostosowane do określonej mocy silnika. Jest to szczególnie ważne, gdy korzystasz z automatycznej głowicy żyłkowej. Używaj tylko zalecanego osprzętu tnącego. Patrz rozdział Dane techniczne.
- Ogólnie biorąc, maszyny z silnikiem o małej mocy wymagają stosowania małych głów żyłkowych i vice versa. Silnik musi być bowiem w stanie wyrzucić żyłkę wzdłuż promienia głowy żyłkowej, a także pokonać opór ścinanej trawy.
- Długość żyłek jest również ważna. Dłuższa żyłka wymaga większej mocy silnika niż żyłka krótsza o tej samej średnicy. Zwróć uwagę, aby przecinacz żyłki znajdujący się na osłonie głowicy nie był uszkodzony. Służy on do przycinania linki na odpowiednią długość.
- Aby przedłużyć żywotność żyłek, można je włożyć na parę dni do wody. Zwiększy to wytrzymałość i trwałość żyłki.
Montaż uchwytu pętlowego
- Załóż uchwyt pętlowy na wysięgniku. Zauważ, że uchwyt pętlowy musi zostać zamontowany między strzałkami znajdującymi się na wysięgniku.
Załóż śrubę, blaszkę zaciskową i nakrętkę motylkową, zgodnie z rysunkiem. Dokręć nakrętkę motylkową.
Montaż i demontaż podzielnego wysięgnika
(129LK)
Montaż:
- Poluzuj złączkę odkręcając pokrętło. Zrównaj wypust końcówki (A) ze strzałką na złączce (B).
Wciśnij końcówkę do złączki, tak by wskoczyła na swoje miejsce.
- Przed przystąpieniem do użytkowania urządzenia, dokręć dobrze pokrętło.
Demontaż:
- Poluzuj złączkę odkręcając pokrętło (co najmniej o 3 obroty).
Wciśnij i przytrzymaj przycisk (C). Trzymając bezpiecznie za część silnikową, pociągnij końcówkę na wprost wyjmując ją ze złączki.
Montaż osprzętu tnącego
OSTRZEŻENIE! W żadnym wypadku nie wolno używać osprzętu tnącego bez zamontowanej, zatwierdzonej osłony. Patrz rozdział Dane techniczne. Stosowanie niewłaściwych lub uszkodzonych osłon może stać się przyczyną poważnych obrażeń.
Montaż osłony przycinarki i głowicy żyłkowej
(129L, 129LK)

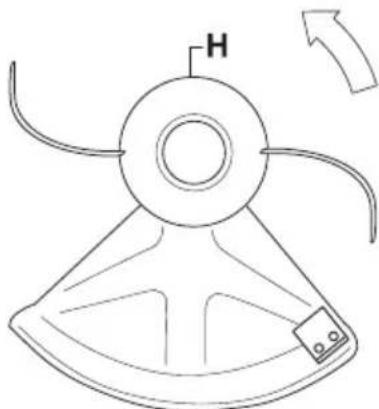

- Założ osłonę przykręca z pomocą śruby (L).
- Zamontuj na wałku zdawczym pierścień sprężegający (B).
- Obróć wałek do nasadzania ostrza, tak aby jeden z otworów pierścienia sprężegającego zrównał się z odpowiednim otworem na obudowie przykrywki.
- Włóż kolek blokujący (C) do otworu, tak aby wałek został zabezpieczony. Nakręć głowicę żyłkową/noże plastikowe (H), obracając je w kierunku odwrotnym do kierunku rotacji.
- Demontaż przeprowadza się postępując w odwrotnej kolejności.
Montaż osłony przycinarki i głowicy żyłkowej
(129C)

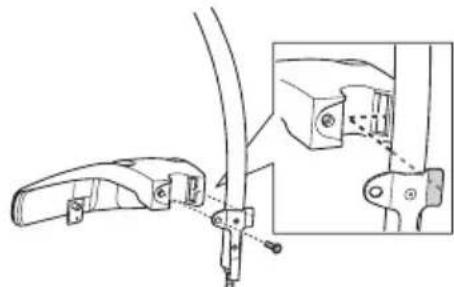

- Założ osłonę, tak jak pokazano to na rysunku.
Zamontuj osłonę przycinającą na osi drążka. Osłona musi całkowicie obejmować nakrętkę.
- Przytrzymaj osłonę za pomocą klucza nastawnego, aby uniemożliwić obroty osi. Nakręć głowicę tnącą na oś drążka.
Zasady bezpieczeństwa - paliwo
Nigdy nie uruchamiaj maszyny, gdy:
1. Jeżeli rozlałeś paliwo na urządzenie, wytrzyj je i poczekaj, aż wyschną resztki benzyny. 2. Jeżeli oblałeś paliwem siebie lub swoje ubranie, zmień ubranie. Przemyj też części, które miały styczność z paliwem. Użyj wody i mydła. 3. Paliwo wycieka z maszyny. Regularnie sprawdzaj szczelność korka wlewowego i przewodów paliwowych. W przypadku wycieku należy się skontaktować z warsztatem obsługi technicznej.
Transport i przechowywanie
Maszyne i paliwo należy przechowywać i transportować w taki sposób, aby w razie ewentualnego wycieku paliwa i powstania oparów nie zachodziło ryzyko występowania iskier lub otwartego płomienia, np. w pobliżu maszyn i silników elektrycznych, kontaktów elektrycznych/przyłączy prądu lub kotłów. - Do przechowywania i transportowania paliwa należy używać pojemników specjalnie przeznaczonych do tego celu i zatwierdzonych. - Przed odstawieniem maszyny na dłuższe przechowywanie należy opróżnić zbiornik paliwa. Dowiedz się na najbliższej stacji benzynowej, co należy zrobić z niezużytym paliwem. - Przed odstawieniem maszyny na dłuższe przechowanie należy dokładnie oczyścić i przygotować kompletny serwis. - Osłona transportowa osprzętu tnącego musi być zawsze zamontowana na czas transportu lub przechowywania maszyny. - Na czas transportu maszyny należy ją zabezpieczyć. Gdy maszyna odstawiona jest na przechowanie, nie znajduje się pod nadzorem, a także podczas wykonywania wszelkich przewidzianych czynności serwisowych, należy zawsze zdejmować nasadkę świecy zapłonowej w celu zapobieżenia niezamierzonemu uruchomieniu silnika.
OSTRZEŻENIE! Zachowuj ostrożność podczas obchodzenia się z paliwem. Pamiętaj o ryzyku pożaru, eksplozji, unikaj wdychania oparów.
Paliwo
UWAGA! Maszyna wyposażona jest w silnik dwusuwowy. Jako paliwo należy stosować wyłącznie mieszankę benzyny z olejem do dwusuwów. Dokładne odmierzenie ilości oleju gwarantuje uzyskanie mieszanki o prawidłowym składzie. W przypadku sporządzania małej ilości mieszanki nawet niewielkie zachwianie proporcji może znacznie wpłynąć na jej skład.
OSTRZEŻENIE! Paliwo i jego opary są bardzo łatwo palne. Wdychanie oparów paliwa lub kontakt paliwa ze skórą może doprowadzić do poważnych obrażeń. Zachowuj ostrożność i zapewnij dobrą wentylację podczas postępowania z paliwem.
Benzyna
UWAGA! Stosuj wyłącznie wysokogatunkową benzynę o liczbie oktanowej co najmniej 90 (RON), zmieszaną z olejem. Jeżeli posiadana maszyna wyposażona jest w katalizator (patrz rozdział "Dane techniczne"), wolno stosować wyłącznie benzynę bezołowiową (wysokojakościową, zmieszaną z olejem). Benzyna ołowiowa spowoduje zniszczenie katalizatora.
Należy stosować benzynę dostosowaną do wymogów środowiska naturalnego, tzw. benzynę alkalitową, jeżeli taka jest dostępna.
Można stosować paliwo mieszane z etanolem E10 (mieszanka maks. 10% etanolu). Stosowanie mieszanek z etanolem wyższych niż E10 to gorsze warunki pracy, które mogą prowadzić do uszkodzenia silnika.
Zaleca się benzynę co najmniej 90-oktanową (RON). Stosowanie benzyny o liczbie oktanowej mniejszej niż 90 powoduje stukanie. Prowadzi to do przegrzania silnika, co może być przyczyną jego poważnego uszkodzenia. - W przypadku pracy silnika na stałe wysokich obrotach zaleca się stosowanie benzyny o wyższej liczbie oktanowej.
Olej do silników dwusuwowych
W celu zapewnienia najlepszego rezultatu i najlepszych osiągów stosuj olej HUSQVARNA do silników dwusuwowych, który jest specjalnie dostosowany do naszych silników dwusuwowych, chłodzonych powietrzem. - Nigdy nie używaj oleju do dwusuwów przeznaczonego do chłodzonych wodą, przyczepnych silników do łodzi, czyli tzw. oleju do silników przyczepnych (oznaczonego TCW). - Nigdy nie używaj oleju przeznaczonego do silników czterosuwowych. - Niska jakość oleju lub zbyt bogata mieszanka benzyny z olejem może mieć negatywny wpływ na działanie katalizatora i na ich okres użytkowania. - Olej taki stosuje się w proporcji 1:50 (2%) z olejem HUSQVARNA do silników dwusuwowych. 1:33 (3%) z innymi olejami do chłodzonych powietrzem silników dwusuwowych, sklasyfikowanymi jako JASO FB/ISO EGB.
| Benzyna, w litrach | Olej do silników dwusuwoych, w litrach |
| 2% (1:50) 3% (1:33) |
| 5 0,10 0,15 | | |
| 10 0,20 0,30 | | |
| 15 0,30 0,45 | | |
| 20 0,40 0,60 | | |

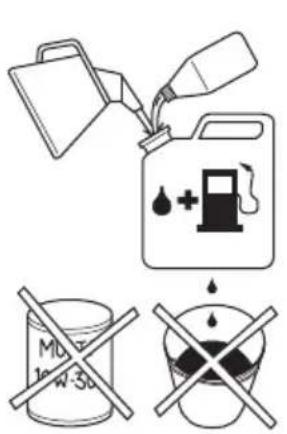

Sporządzanie mieszanki
Mieszankę sporządzaj w czystym pojemniku, zatwierdzonym jako odpowiedni do przechowywania benzyny. - Do naczynia wlej najpierw połowę benzyny przeznaczonej do sporządzenia mieszanki. Następnie dodaj do niej całą dawkę oleju. Wymieszaj dokładnie paliwo z olejem potrząsając pojemnikiem. Dolej pozostałą ilość benzyny. - Przed każdorazowym nalaniem paliwa do zbiornika maszyny wymieszaj je dokładnie potrząsając kanistrem.
- Nie sporządzaj mieszanki w ilości większej niż to jest potrzebne do 1 miesięcznego użycia. Zbiornik paliwa nieużywanej przez dłuższy czas maszyny należy opróżnić i oczyścić.
OSTRZEŻENIE! Tłumik z neutralizatorem katalitycznym mocno się nagrzewa w trakcie pracy i po niej. Dotyczy to również biegu jałowego. Należy pamiętać o zagrożeniu pożarowym, zwłaszcza podczas wykonywania robót w pobliżu materiałów i oparów łatwopalnych.
Tankowanie
OSTRZEŻENIE! Podczas tankowania przestrzegaj następujących zasad, które zmniejszają ryzyko pożaru:
Mieszanie i nalewanie paliwa należy wykonywać na zewnątrz, w miejscu gdzie nie ma iskier lub płomieni.
Nie pal i nie stawiaj niczego gorącego w pobliżu naczyń z paliwem.
Nigdy nie tankuj, gdy silnik jest uruchomiony.
Przed przystąpieniem do tankowania, wyłącz silnik i odczekaj kilkanaście minut aż ostygnie.
Korek wlewowy otwieraj ostrożnie, ponieważ wewnątrz zbiornika może panować nadciśnienie.
Po zatankowaniu dokładnie zakręć korek wlewowy.
Przed uruchomieniem maszyny przenieś ją na bezpieczną odległość od miejsca tankowania.
- Stosuj kanister z zabezpieczeniem przeciw przelewaniu paliwa.
- Jeżeli rozlałeś paliwo na urządzenie, wytrzyj je i poczekaj, aż wyschną resztki benzyny. Oczyść korek wlewowy i powierzchnię wokół niego. Zanieczyszczenia dostające się do zbiornika mogą być przyczyną zakłóceń w pracy silnika. Zadbaj o to, aby paliwo było dobrze wymieszane, potrząsając kanistrem przed zatankowaniem.
Kontrola przed uruchomieniem
- Sprawdź, czy głowica żyłkowa i osłona przeciwodpryskowa nie są uszkodzone ani pęknięte. Głowicę żyłkową lub osłonę przeciwodpryskową, które zostały uderzone lub na których występują pęknięcia, należy wymienić na nowe.
- Nigdy nie używaj maszyny bez osłony lub z osłoną uszkodzoną.
- Zanim maszyna zostanie uruchomiona, wszystkie osłony muszą zostać prawidłowo zamontowane i nie mogą być uszkodzone.
Uruchamianie i wyłączanie
OSTRZEŻENIE! Przed uruchomieniem maszyny musi być zamontowana kompletna osłona sprzęgła z wysięgnikiem, gdyż w przeciwnym razie sprzęgło może się obluzować i spowodować obrażenia.
Przed uruchomieniem maszyny przenieś ją na bezpieczną odległość od miejsca tankowania. Ustaw maszynę na stabilnym podłożu. Dopilnuj, aby osprzęt tnący do niczego nie dotykał.
Dopilnuj, aby nikt nieupoważniony nie znajdował się w pobliżu, gdyż grozi to odniesieniem poważnych obrażeń. Bezpieczna odległość wynosi 15 m.
Uruchamianie zimnego silnika
Pompa paliwowa: Naciskaj przesłonę oczyszczania powietrza do momentu, aż zacznie być napełniana paliwem (około 10 razy). Przesłona nie musi być całkowicie napełniona.
Ssanie: Wyciągnij dźwignię ssania do położenia włączenia.
OSTRZEŻENIE! Gdy dźwignia ssania znajduje się w położeniu włączenia, osprzęt tnący zaczyna wirować w momencie uruchamiania silnika.
Przyciśnij korpus maszyny do ziemi lewą ręką (UWAGA! Nie stopą!). Ujmij uchwyt rozrusznika prawą ręką i ciągnij powoli, aż poczujesz opór (zazębienie rozrusznika), a następnie szarpnij szybko i energicznie. Nigdy nie owijaj linki rozrusznika wokół dłoni.
Nie wciskaj dźwigni gazu podczas próby uruchamiania silnika.
Kilkakrotnie pociągnij linkę aż do momentu uruchomienia silnika (można wykonać maksymalnie 3 próby uruchomienia). Kiedy silnik zostanie uruchomiony lub próbuje zaskoczyć, wciśnij dźwignię ssania. Powtarzaj silne pociąganie linki do momentu uruchomienia silnika. Po uruchomieniu silnika nie wciskaj dźwigni gazu do oporu. Odczekaj około 30 sekund, aby silnik mógł się rozgrzać.
UWAGA! Nie wyciągaj linki rozrusznika całkowicie i nie puszczaj nagle, gdy jest wciągnięta. Może to spowodować uszkodzenie maszyny.
Uruchamianie rozgrzanego silnika
Pompa paliwowa: Naciśnij kilkakrotnie gumową gruszkę ręcznej pompy paliwowej, tak aby napełniła się paliwem. Gruszka nie musi być napełniona całkowicie.
Wciśnij dźwignię ssania. Powtarzaj silne pociąganie linki do momentu uruchomienia silnika. Po uruchomieniu silnika docisnij dźwignię gazu do oporu.
Wyłączanie silnika
Silnik unieruchamia się przy wyłączeniu zapłonu.
UWAGA! Wyłącznik powraca samoczynnie w położenie "start". Dlatego przed przystąpieniem do montażu, kontroli oraz/lub konserwacji należy zawsze zdejmować nasadkę ze świecy zapłonowej w celu zapobieżenia niezamierzonemu uruchomieniu silnika.
Ogólne zasady pracy maszyny
WAŻNE!
W niniejszym rozdziale omówione są podstawowe zasady bezpieczeństwa obowiązujące podczas posługiwania się przycinarką.
Jeżeli znajdziesz się w sytuacji, w której nie jesteś pewny prawidłowości dalszego sposobu postępowania, zasięgnij porady eksperta. Zwróć się do swojego dealera lub warsztatu obsługi technicznej.
Nie podejmuj się pracy, gdy uważasz, że nie masz wystarczających kwalifikacji.
Przed przystąpieniem do użytkowania należy uświadomić sobie różnicę między wykaszaniem zarośli leśnych, wykaszaniem trawy i przycinaniem trawy.
Podstawowe zasady bezpieczeństwa
1 Rozglądaj się, aby: - Upewnić się, że w pobliżu nie znajdują się ludzie, zwierzęta lub przedmioty mogące mieć wpływ na sprawowanie przez Ciebie kontroli nad maszyną. - Aby zapewnić, że osoby postronne i zwierzęta nie ponoszą ryzyka zetknięcia się z osprzętem tnącym lub uderzenia przedmiotami odrzucanymi na odległość przez osprzęt tnący. UWAGA! Nigdy nie używaj maszyny, jeśli nie masz możliwości wezwania pomocy w razie wypadku. 2 Dokonaj inspekcji obszaru, w którym będziesz pracować. Usuń wszystkie porozrzucane przedmioty, jak kamienie, szkło, gwoździe, druty, sznurki i inne, które mogą zostać odrzucone przez maszynę lub zaplątać się na osprzęcie tnącym. 3 Nie należy używać maszyny w złych warunkach atmosferycznych. Np. w czasie gęstej mgły, dużych opadów, silnego wiatru, dużego mrozu itp. Praca przy złej pogodzie jest męcząca i niesie ze sobą dodatkowe zagrożenia np. śliski grunt. 4 Zapewnij sobie bezpieczne poruszanie i pozycję przy pracy.
5 Utrzymuj równowagę i mocne oparcie dla stóp. Nie należy się nadmiernie wyciągać. Przez cały czas zachowaj właściwe ustawienie stóp i równowagę. 6 Trzymaj zawsze maszynę dwoma rękami. Trzymaj maszynę po prawej stronie tułowia.
7 Osprzęt tnący trzymaj na wysokości poniżej pasa. 8 Podczas przykręcania przekładni kątowej silnik musi być wyłączony. 9 Nigdy nie pozostawiaj maszyny z włączonym silnikiem bez nadzoru.
OSTRZEŻENIE! Operatorowi maszyny ani nikomu innemu nie wolno próbować odciągać ciętego materiału, podczas gdy silnik pracuje lub osprzęt tnący się obraca, gdyż może to doprowadzić do poważnych obrażeń.
Zanim przystąpisz do usuwania materiału owiniętego wokół osi, na której zamocowana jest tarcza tnąca, wyłącz silnik i odczekaj do całkowitego ustania obrotów osprzętu tnącego, gdyż w przeciwnym razie istnieje ryzyko odniesienia obrażeń. Podczas pracy oraz zaraz po jej zakończeniu przekładnia kątowa może być nagrzana. Dotknięcie jej grozi oparzeniem.
OSTRZEŻENIE! Uważaj na przedmioty odrzucane spod tarczy. Stosuj zawsze atestowane okulary ochronne lub maskę ochronną twarzy. Nigdy nie nachylaj się nad osłoną zabezpieczającą osprzęt tnący. Odrzucony przez maszynę kamień lub zanieczyszczenia mogą uderzyć cię w oko i spowodować utratę wzroku lub inne poważne obrażenia.
Nie pozwól osobom nieupoważnionym przebywać w pobliżu. Dzieci, zwierzęta i obserwatorzy muszą znajdować się poza strefą zagrożenia, w bezpiecznej odległości, nie mniejszej niż 15 m. Wyłącz natychmiast maszynę, gdy ktoś się zbliża. Nigdy nie obracaj się gwałtownie z maszyną, nie upewniwszy się uprzednio, że nikt nie znajduje się z tyłu, w strefie zagrożenia.
Główne techniki pracy
Zmniejsz obroty silnika do poziomu biegu jałowego po wykonaniu każdego określonego momentu pracy. Dłuższe pozostawianie na wysokich obrotach nieobciążonego silnika może być przyczyną jego uszkodzeń.
OSTRZEŻENIE! Drobne gałęzie lub trawa zaklinowują się czasami między osprzętem tnącym a osłoną. Wyłącz zawsze silnik, zanim zaczniesz ich usuwanie.
Przycinanie trawy głowicą żyłkową
Przystrzyganie
- Trzymaj głowicę żyłkową tuż nad ziemią, przechylając ją lekko pod kątem. Prace koszenia wykonują końce linek przymocowanych do głowicy. Pozwól na swobodne ich wirowanie. Nie dociskaj nigdy głowicy do materiału przeznaczonego do zebrania.
- Żyłka usuwa bez trudu trawę lub chwasty rosnące przy ścianach, płotach, pniach i klombach, lecz może też uszkodzić delikatną korę drzew i krzewów oraz słupki parkanów.
- Aby zmniejszyć ryzyko uszkodzenia roślinności dekoracyjnej, skróć długość żyłki do 10-12 cm oraz pracuj na mniejszych obrotach silnika.
Czyszczenie powierzchni
- Technika ta jest przydatna przy usuwaniu wszelkiej niepożądanej roślinności. Trzymaj lekko pochyloną głowicę żyłkową tuż nad ziemią. Koniec żyłki uderza o ziemię, usuwając rośliny rosnące przy drzewach, słupkach, posągach itp. UWAGA! Czyszczenie tą techniką zwiększa zużycie żyłki.
- Żyłka zużywa się szybciej i należy ją wysuwać częściej w przypadku pracy przy twardych przedmiotach, np. kamieniach, cegłach, przedmiotach z betonu, metalowych ogrodzeniach itp. oraz przy drzewach i ogrodzeniach drewnianych.
- Podczas przystrzygania i czyszczenia powierzchni nie należy pracować na pełnych obrotach silnika (80%). Dzięki temu wydłużona zostanie żywotność żyłki oraz głowicy żyłkowej.
Koszenie
- Przycinarka jest szczególnie przydatna do koszenia trawy w miejscach trudno dostępnych przy użyciu zwykłej kosiarki. Podczas koszenia prowadź żyłkę równolegle do ziemi. Staraj się nie dociskać głowicy żyłkowej do ziemi, ponieważ można w ten sposób zniszczyć trawnik i uszkodzić narzędzie.
- Nie pozwól, aby głowica żyłkowa była w stałym kontakcie z ziemią podczas koszenia. Może to bowiem doprowadzić do jej uszkodzenia lub nadmiernego zużycia.
Zamiatanie
Podmuch będący efektem wirowania żyłki można wykorzystać do szybkiego i prostego sprzątania. Prowadź żyłkę nieco powyżej i równolegle do powierzchni, którą masz zamiar oczyścić, i przesuwaj wykaszarkę ruchem wahadłowym.
- Podczas koszenia lub zamiatania należy trzymać gaz do oporu w celu osiągnięcia najlepszego efektu.
WAŻNE! Aby zapewnić dobre wyważenie urządzenia i uniknąć drgań uchwytów, należy czyścić pokrywę głowicy żyłkowej przy każdym uzupełnieniu żyłki. Ponadto należy sprawdzić, czy druga część głowicy nie wymaga oczyszczenia.
Gaźnik
Regulacja obrotów biegu jałowego
Przed przystąpieniem do regulacji gaźnika konieczne jest oczyszczenie filtra powietrza i założenie jego pokrywy.
W razie potrzeby ustaw obroty biegu jałowego za pomocą śruby regulacyjnej biegu jałowego T. Przekręć najpierw śrubę T zgodnie z ruchem wskazówek zegara aż do momentu, gdy osprzęt tnący zacznie wirować. Następnie obróć śrubę w kierunku przeciwnym aż do zatrzymania się osprzętu tnącego. Obroty jałowe ustawione są prawidłowo, gdy silnik pracuje płynnie w każdym położeniu. Silnik powinien mieć pewien margines obrotów, tak aby osprzęt tnący nie zaczynał wirować natychmiast po naciśnięciu dźwigni gazu.
Zalecana prędkość obrotowa na biegu jałowym: Patrz rozdział Dane techniczne.
OSTRZEŻENIE! Jeżeli nie możesz ustawić obrotów biegu jałowego tak, aby osprzęt tnący nie obracał się, zwróć się do swojego dealera/warsztatu obsługi technicznej. Nie należy posługiwać się maszyną, dopóki nie zostanie prawidłowo wyregulowana lub naprawiona.
Tłumik
UWAGA! Niektóre tłumiki wyposażone są w katalizator. Patrz rozdział Dane techniczne w celu sprawdzenia, czy Twoja maszyna wyposażona jest w katalizator.
Tłumik przeznaczony jest do tłumienia hałasu i odprowadzania gazów spalinowych poza strefę pracy operatora. Gazy spalinowe mają wysoką temperaturę, a znajdujące się w nich iskry mogą spowodować pożar, jeśli skierowane zostaną w stronę materiałów suchych i łatwopalnych.
Niektóre typy tłumików są wyposażone w siatkę przeciwiskrową. Jeżeli w Twojej maszynie występuje taki typ tłumika, siatkę należy czyścić co najmniej raz w miesiącu. Najlepiej jest to robić szczotką drucianą. W tłumikach bez katalizatora siatka przeciwiskrowa powinna być czyszczona lub wymieniana raz w tygodniu. W tłumikach z katalizatorem należy sprawdzać i ewentualnie czyścić siatkę raz w miesiącu. Uszkodzoną siatkę należy wymienić. Jeżeli siatka zapycha się często, to może oznaczać, że zmniejszona została efektywność działania katalizatora. Należy wówczas skontaktować się ze swoim dealerem w celu kontroli. W razie zapchania siatki maszyna nagrzewa się nadmiernie, co prowadzi do uszkodzenia cylindra i tłoka.
Tylnej części obudowy nie pokazano wyłącznie w celu zachowania przejrzystości rysunku. Zaleca się pozostawienie pokrywy na czas wykonywania prac konserwacyjnych siatki.
UWAGA! Nigdy nie używaj maszyny, której tłumik jest w złym stanie technicznym.
OSTRZEŻENIE! Tłumik z katalizatorem jest bardzo gorący zarówno podczas pracy, jak i zaraz po jej ukończeniu. Dotyczy to również pracy na biegu jałowym. Dotknięcie go może spowodować oparzenie skóry. Należy pamiętać o zagrożeniu pożarowym!
Układ chłodzenia
W celu uzyskania możliwie najniższej temperatury pracy maszyna wyposażona jest w układ chłodzenia.
W skład układu chłodzenia wchodzą:
1. Wlot powietrza umieszczony w obudowie rozrusznika. 2. Żeberka chłodzące cylindra.
Elementy układu chłodzenia należy czyścić szczotką raz na rok lub częściej, jeśli zachodzi taka potrzeba.
Zanieczyszczony lub zatkany układ chłodzenia powoduje przegrzanie silnika maszyny, w konsekwencji czego następuje uszkodzenie cylindra i tłoka.
Świeca zapłonowa
Na stan świecy zapłonowej wpływają:
Zła regulacja gaźnika. Złe proporcje składników mieszanki paliwowej (za dużo oleju lub niewłaściwy olej). Zanieczyszczony filtr powietrza.
Powyższe czynniki powodują osadzanie się nagaru na elektrodach świecy, co powoduje zakłócenia pracy silnika i trudności w jego uruchamianiu.
Jeżeli silnik maszyny nie osiąga właściwej mocy, występują trudności z jego uruchomieniem lub utrzymaniem wolnych obrotów, sprawdź najpierw stan świecy zapłonowej. Jeżeli elektrody są zanieczyszczone, oczyść je i sprawdź, czy odstęp między nimi wynosi 0,5/0,6 mm. Świecę należy wymienić po ok. miesiącu pracy lub w razie potrzeby – wcześniej.
UWAGA! Stosuj wyłącznie świece zalecane przez producenta. Niewłaściwa świeca może być przyczyną zatarcia tłoka/cylindra. Dopilnuj, aby świeca zapłonowa była wyposażona w tzw. eliminator zakłóceń radiowych. Patrz rozdział Dane techniczne.
Podzielny wysięgnik
Końcówkę wałka napędzającego w dolnym członie wysięgnika należy powlekać od wewnątrz smarem po każdych 30 godzinach pracy. Istnieje ryzyko zacinania się końcówki wałka napędowego (z połączeniem wielowypustowym) w modelach z podzielnym wysięgnikiem, jeśli nie są one regularnie smarowane.
Filtr powietrza
Filtr powietrza należy regularnie czyścić z pyłu i zanieczyszczeń, aby nie dopuścić do:
Złej pracy gaźnika - Trudności w uruchamianiu silnika Zmniejszenia mocy silnika - Przedwczesnego zużycia części silnika Zwiększenia zużycia paliwa
Filtr należy czyścić po każdych 25 godzinach pracy lub częściej, jeśli eksploatacja odbywa się w warunkach dużego zapylenia.
Czyszczenie filtra powietrza
Zdejmij pokrywę filtra powietrza, a następnie wyjmij filtr. Wymyj go dokładnie w ciepłej wodzie z mydłem. Dopilnuj, aby filtr był suchy przed ponownym jego założeniem.
Całkowite oczyszczenie filtra po pewnym okresie użytkowania nie jest możliwe. Dlatego też filtr należy regularnie (w stałych odstępach czasu) wymieniać na nowy. Uszkodzony filtr powietrza należy natychmiast wymienić na nowy.
W przypadku eksploatowania maszyny w warunkach dużego zapylenia, filtr powietrza należy nasączyć olejem. Patrz wskazówki pod rubryką Olejenie filtra powietrza.
Olejenie filtra powietrza
Należy stosować wyłącznie olej HUSQVARNA przeznaczony do filtrów, nr art. 531 00 92-48. Olej do filtrów zawiera rozpuszczalnik, dzięki czemu możliwe jest równomierne nasączenie filtra. Należy unikać kontaktu oleju ze skórą.

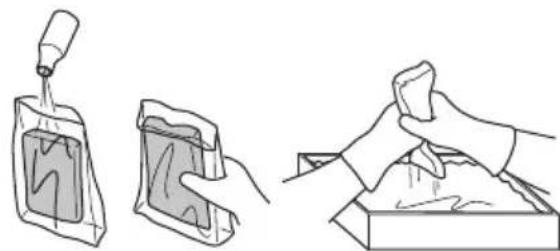

Umieść filtr w torbie plastikowej i nalej do niej oleju przeznaczonego do filtrów. Ugniataj torbę ręką, aby filtr został równomiernie nasączony. Wyciśnij filtr, nie wyjmując go z torby, a przed zamontowaniem filtra w maszynie wylej z niego nadmiar oleju. Nie należy nigdy stosować oleju silnikowego. Spływa on szybko na dno filtra i gromadzi się na jego spodzie.
Przekładnia kątowa
Przekładnia kątowa jest fabrycznie wypełniona odpowiednią ilością smaru. Jednak zanim przystąpisz do eksploatacji maszyny, sprawdź, czy przekładnia jest wypełniona smarem do 3/4 pojemności. Używaj specjalnego smaru HUSQVARNA.
Z reguły nie trzeba wymieniać smaru w obudowie przekładni częściej niż przy okazji ewentualnej naprawy.
Plan konserwacji
Poniżej zamieszczono listę czynności konserwacyjnych, które należy wykonywać przy maszynie. Większość punktów omówiona została w rozdziale Konserwacja. Użytkownicy mogą wykonywać tylko te czynności konserwacyjne i serwisowe, które są opisane w niniejszej instrukcji obsługi. Większe i bardziej skomplikowane prace powinny być wykonywane w autoryzowanym warsztacie serwisowym.
| Konserwacja | Przegląd cotygodniowy | Przegląd miesieptyczny | Corocznakonserwacja |
| Oczyść zewétrzne powierzchnie maszyny. X | | | |
| Sprawȩź,czy blokada dzwigni gazu działa prawidłowo pod względorembeziecieństwa. | X | | |
| Sprawȩź,czy wylącznik działa prawidłowo. X | | | |
| Sprawȩź,czy osprzej tnący nie wiruju. gdy silnik jest na biegujalowym. | X | | |
| Oczyść filtr powietrza. W razie potrzeby wymiȩ go na nowy. X | | | |
| Sprawȩź,czy oslona nie jest uszkodzona i czy nie ma sladowpekmiecia. Wymiȩ oslowone,która dostala uderzona lub jest peknięta. | X | | |
| Sprawȩź,czy glowica zzylkowa nie jest uszkodzona i nie ma zadnychpeknić. W razie potrzeby wymiȩ glowice zzylkowa na nowa. | X | | |
| Sprawȩź,czy sMRIy i nakȩtki są dokrecone. X | | | |
| Sprawȩź,czy nie ma wycieków paliwa z silnika, zbiornika paliwa lub przewodów paliwowych. | X | | |
| Sprawȩź,czy przykładnia kątowa jest wypelniona smarem do 3/4pojemnosci. W razie potrzeby wypelnij są uzywajć specjalnégosmaru. | X | | |
| Skontroluj rozrusznik oraz jejogo linke. X | | | |
| Oczyść swiece zaplonowa po stronie zewétrznej. Wkreć są sprawdźodstep między elektrodami. Ustaw odstep tak,aby wynosil 0,5 mm lub wymiȩ swiece zaplonowa na nowa. Dopilnuj,aby swiecazaplonowa byla wyposzażona w tzw. eliminator zlokćen radiowych. | | | X |
| Oczyść gaźnik od zewétrz oraz powierzchnie wokółkiego. X | | | |
| Oczyść uklad chłodźcy maszyny. X | | | |
| Oczyść lub wymiȩ siatkie przycwiiskrowa tlumika (dotczy wylącznie tlumikuów bez katalizatora). | | | X |
| Sprawȩź,czy filtr paliwa nie jest zanieczyszczony i czy na przewodziegiGTKim paliwa nie ma peknić lub innych uszkodzeń. Wymiȩ wrazie potrzeby. | | | X |
| Sprawȩstan wzystkich przywodów elektrycznych i końciebowk Podląceniewych. | | | X |
| Skontroluj stopiéń zużycia spreȩga, spreȩzyn spreȩga ibebnasprȩgela. W razie potrzeby oddaj maszyny do autoryzowanego warsztatu serwisowej w celu wymiany tych;ciesci. | | | X |
| Wymiȩ swiece zaplonowa. Dopilnuj, aby swieca zaplonowa bylawy wyposzażona w tzw. eliminator zlokćen radiowych. | | | X |
DANE TECHNICZNE
Dane techniczne
| 129C 129L 129LK
(A05328CCHV) (A05328CSHV) (A05328CSHV) |
| Silnik | | | |
| Pojemnosć cylindra, cm3 | 27,6 | 27,6 | 27,6 |
| Średnica cylindra, mm 36,0 | 36,0 | 36,0 | 36,0 |
| Skok tloka, mm 27 | 27 | 27 | 27 |
| Obroty na biegu jalowym, obr/min 3200-3600 | 3200-3600 | 3200-3600 | 3200-3600 |
| Zalecane maksymalne obroty bez obciązenia, obr/min 8500 | 8500 | 8500 | 8500 |
| Obroty walka zdawczego, obr./min. 8500 | 8500 | 8500 | 8500 |
| Maks. moc silnika zgodnie z ISO 8893, kW/ obr/min 0,8/8000 | 0,8/8000 | 0,8/8000 | 0,8/8000 |
| Tlumik z katalizatorem | Tak | Tak | Tak |
| Układ zaplonowy z regulacja obrotowa | Tak | Tak | Tak |
| Układ zaplonowy | | | |
| Świeca zaplonowa | NGK CMR6A | NGK CMR6A | NGK CMR6A |
| OstepMI得住у elektrodami swiecy, mm 0,5 | 0,5 | 0,5 | |
| Układ zasilania/smarowania | | | |
| Pojemnosć zbiornika paliwa, cm3/litry | 340/0,34 | 340/0,34 | 340/0,34 |
| Masa | | | |
| Ciezar bez paliwa, osprzȩtu trącego i oslony, kg | 4,6 | 5,2 | 6,0 |
| Emisje halasu | | | |
| (Patrz ad. 1) | | | |
| Poziom mocy akustycznej, mierzony dB(A) | 105 | 105 | 105 |
| Poziom mocy akustycznej, gwarantowany LWA dB(A) | 114 | 114 | 114 |
| Poziomy glośnosci | | | |
| (patrz ad. 2) | | | |
| Poziom cijsnienia akustycznégo równowość temu, na ktró raraźony jest uzytkownik maszyny, mierzony zgodnie z normami: EN ISO 11806 oraz ISO 22868, db(A): | 93 | 95 | 95 |
| Poziom wibraci | | | |
| (patrz ad. 3) | | | |
| Rownowość poziomy dgrań uchwy潭 (ahv.eq), zostroi zmiierzone z godnie z normami: EN ISO 11806 oraz ISO 22867, m/s2 | 3,7/3,6 | 9,9/8,9 | 9,9/8,9 |
| W zestawie glowica zzylkowa (oryginalna) lewaj/prawaj | | | |
| Ad. 1: Emisje halasu do otoczenia zmierzone jako moc akustycznéa (LWA), zgodnie z dyrekrywgawe 2000/14/WE. Odnotow poziom cijsnienia akustycznégo dla maszyny zostroi zmiierzone y oryginalnym osprzȩtemtnacym, takim kródymi daje najwyzsno zozmierzone golemny pomiaru oraz roźnice golemny typami maszyn togo są modelu zgodnie z Dyrektywgawe 2000/14/EC. | | | |
| Uwaga 2: Odnotowane dane dla równowości cijsnienia akustycznégo maszyny majora typowe Rozproszenie statystyczne (odchylenie standardowe) w wysokość 1 dB (A). | | | |
| Uwaga 3: Odnotowane dane dla równowości goziomu wibrenci majora typowe Rozproszenie statystyczne (odchylenie standardowe) w wysokość 1 m/s2. | | | |
DANE TECHNICZNE
| 129LK | | |
| Zatwierdzone akcesoria Typ Osłona | osprzȩtu tnęcego, nr art. | |
| Walek do nasadzania ostrzy, gwint M10 | | |
| Głowicaźylkowa T25 (źylka Ø 2,0 - 2,7 | mm) 574 19 87-01 | |
| 129C, 129L | | |
| Zatwierdzone akcesoria Typ Osłona | osprzȩtu tnȩcego, nr art. | |
| Gwint walks do nasadzania ostrzy: 3/8 R | | |
| Głowicaźylkowa T25 (źylka Ø 2,0 - 2,7 | mm) 574 47 95-01 | |
| T25C (źylka Ø 2,0 - 2,7 mm) 574 47 95-01 | |
Poniższe akcesoria zaleca się do modeli odpowiednio wyszczególnionych w tabeli.
| Akcesoria opcjonalne Nr art. Przeznaczone do | | |
| Szczotka z wysiȩgnikiem SR600 537 19 67-01 129LK | | |
| Sekator z wysiȩgnikiem HA 850 537 19 66-06 129LK | | |
| Krawędziarka z wysiȩgnikiem 537 19 69-01 129LK | | |
| Piła z wysiȩgnikiem PA 1100 537 18 33-16 129LK | | |
| Piła bez wysiȩgnika PA 537 18 33-11 129LK | | |
| Przystawka - kultywator z walem CA 150 537 42 54-01 | 129LK | |
| Przystawka - podkaszarka z walem TA 850 537 35 35-01 | 1 129LK | |
Zapewnienie o zgodności z normami WE
Dane wystawcy: Husqvarna AB, SE-561 82 Huskvarna, Szwecja, Telefon +46-36-146500.
Husqvarna AB bierze odpowiedzialność za przedmiot tej deklaracji: Wykaszarka, platformy A05328CCHV / A05328CSHV reprezentujące odpowiednio modele 129C, 129L / 129LK od numerów seryjnych z roku 2013 i nowszych. Numer platformy, numer modelu oraz rok wraz z numerami seryjnymi są wyraźnie podane na tabliczce znamionowej.
Opisany powyżej przedmiot tej deklaracji jest zgodny z przepisami zawartymi w Dyrektywie Rady:
Dyrektywa 2006/42/WE z 17 maja 2006 r. w sprawie maszyn - Dyrektywa 2004/108/WE z 15 grudnia 2004 r. w sprawie kompatybilności elektromagnetycznej - Dyrektywa 2000/14/WE z 8 maja 2000 r. w sprawie emisji hałasu do środowiska
Zgodnie z aneksem V deklarowane wartości dźwiękowe opisane są w rozdziale instrukcji obsługi dotyczącym danych technicznych.
Zastosowano następujące normy:
EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007
Jednostka certyfikująca TUV Rheinland N.A. przeprowadziła dobrowolną kontrolę w imieniu firmy Husqvarna AB oraz wydała Certyfikat AK72133896.01, poświadczający zgodność maszyn z dyrektywą Rady 2006/42/WE. Ten certyfikat dotyczy wszystkich produktów pochodzenia, informacje o których umieszczono na produktach. Dostarczona podkaszarka do trawy i/lub wykaszarka jest zgodna ze specyfikacją prototypu poddanego kontroli.
Podpisano w imieniu: Husqvarna AB, Huskvarna, Szwecja, 27.12.2013 r.
Ronnie E. Goldman, Dyrektor Działu Inżynierii. (Autoryzowany przedstawiciel Husqvarna AB oraz osoba odpowiedzialna za dokumentację techniczną.)
Symbole na urządzeniu i w instrukcji:
Zabezpieczenie dźwigni gazu
Wymaga regularnego czyszczenia.
Kontrola wizualna.
SPIS TREŚCI
Spis treści Przed uruchomieniem należy zwrócić uwagę na
KLUCZ DO SYMBOLI
Symbole na urządzeniu i w instrukcji: 417
SPIS TREŚCI
Spis treści 418
Przed uruchomieniem należy zwrócić uwagę na następujące kwestie: 418
WSTĘP
