MANUAL DE UTILIZADOR 129C HUSQVARNA

• Protecção ocular aprovada Rotação máxima no veio de saída, rpm Este produto está conforme as directivas em validade da CE. Aviso para objectos lançados e ricochete. (129L, 129LK) Aviso para objectos lançados e ricochete. (129C) O operador da máquina deve verificar que não se encontre qualquer pessoa ou animal menos de 15 metros, durante o trabalho. Use sempre luvas de protecção aprovadas. Use botas estáveis e antideslizantes. Utilizar apenas com equipamento de corte flexível, não metálico, ou seja cabeçote de recorte com corda de roçar. Marcação com setas de posicionamento que delimitam a posição do suporte do punho. Emissões sonoras para o meio ambiente conforme directiva da Comunidade Europeia. A emissão da máquina é indicada no capítulo Especificações técnicas e no autocolante. Os restantes símbolos e autocolantes existentes na máquina dizem respeito a exigências específicas para homologação em alguns países. O motor é desligado deslocando o contacto de paragem para a posição de paragem. NOTA! O contacto de paragem retorna automaticamente à posição de arranque. Por isso, para impedir o arranque acidental da máquina, deve-se sempre remover a protecção da vela de ignição durante todos os trabalhos de montagem, inspecção e/ou manutenção. Use sempre luvas de protecção aprovadas. Limpeza periódica obrigatória. Inspecção ocular.

50FT 15 mÍNDICE Portuguese – 211 Índice Antes de arrancar, observe o seguinte: Leia as instruções para o uso com toda a atenção.

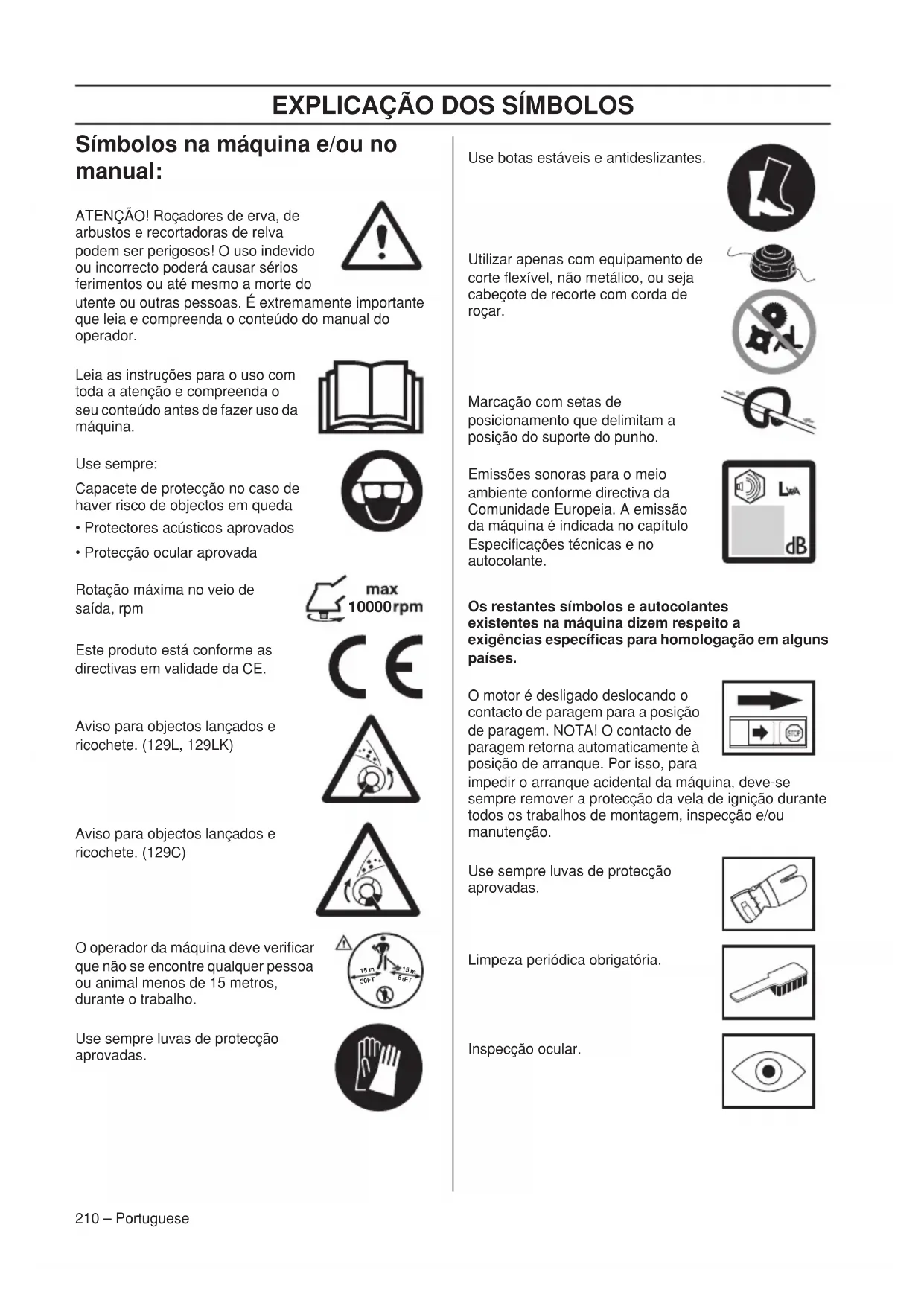

EXPLICAÇÃO DOS SÍMBOLOS

• Importante p. 214
• Equipamento de protecção pessoal p. 214
• Equipamento de segurança da máquina p. 215
• Equipamento de corte p. 217
• MONTAGEM Montagem do punho fechado p. 218
• Montagem e desmontagem do tubo divisível p. 218
• Montagem do equipamento de corte p. 219
• Montagem da protecção de recorte e do cabeçote de recor te p. 219
• Montagem da protecção de recorte e do cabeçote de recor te p. 219

Especificações técnicas ....................................... 230 Certificado CE de conformidade .......................... 232

ATENÇÃO! A exposição prolongada a ruídos pode provocar danos auditivos permanentes. Por isso, use sempre protectores acústicos aprovados.

ATENÇÃO! Sob nenhumas circunstâncias é permitido modificar a configuração original da máquina sem a autorização expressa do fabricante. Devem usar-se sempre acessórios originais. Modificações e/ou acessórios não autorizados podem acarretar em sérias lesões ou perigo de vida para o utilizador ou outros.

ATENÇÃO! Um roçador de erva, de arbustos ou recortadora de relva, se indevida ou incorrectamente utilizados pode transformar-se num instrumento perigoso, causando sérios ferimentos ou até a morte do utente ou outras pessoas. É de extrema importância que você leia e compreenda o conteúdo destas instruções para o uso.212 – Portuguese INTRODUÇÃO Prezado cliente! Parabéns pela sua prefência na compra de um produto Husqvarna ! A história da Husqvarna recua no tempo até 1689, quando o rei Karl XI mandou construir uma fábrica na margem da ribeira Huskvarna para fabricar mosquetes. A localização junto à ribeira Huskvarna era lógica, dado que as água da ribeira eram usadas para gerar energia e desta forma se tinha acesso a uma hidrogeradora de energia. Durante os mais de 300 anos de existência da fábrica Husqvarna foram fabricados inúmeros produtos, desde os antigos fogões a lenha às modernas máquinas de cozinha, máquinas de coser, bicicletas, motocicletas, etc. Em 1956 foi lançada a primeira máquina de cortar relva motorizada que em 1959 foi seguida da motosserra, e é neste sector que a Husqvarna actualmente actua. A Husqvarna é actualmente um dos maiores fabricantes mundiais de produtos florestais e para jardinagem, com a qualidade e o desempenho como pr ioridade máxima. A ideia comercial é projectar, fabricar e comercializar produtos motorizados para uso florestal e de jardinagem, bem como para a indústria da construção e a indústria fabril. A meta da Husqvarna é também ser ponta de lança no que diz respeito a ergonomia, facilidade de utilização, segurança e consciência ambiental, razão pela qual foram criados vários aperfeiçoamentos para melhorar os produtos nessas áreas. Estamos convencidos de que será com satisfação que apreciará a qualidade e desempenho dos nossos produtos dur ante muito tempo no futuro. A compra de qualquer dos nossos produtos dá-lhe acesso a ajuda profissional com reparações e assistência técnica, na eventualidade de, apesar de tudo, acontecer qualquer coisa. No caso do local de compra da máquina não ter sido nenhum dos nossos revendedores autorizados, pergunte-lhes aonde fica a oficina especializada mais próxima. Esperamos que ficará satisfeito com a sua nova máquina e que ela o acompanhará durante muito tempo. Lembre-se de que estas instr uções de utilização são um documento valioso. Seguindo o seu conteúdo (utilização, assistência técnica, manutenção, etc) aumentará consideravelmente a vida útil da máquina bem como o preço de venda em segunda mão da mesma. Se vender a sua máquina, entregue as instruções de utilização ao novo proprietário. Muito obrigado por usar um produto Husqvarna! Husqvarna AB efectua o desenvolvimento contínuo dos seus produtos, reservando-se o direito de introduzir modificacões ref erentes, entre outros, ao aspecto e forma dos mesmos sem aviso prévio.Portuguese – 213 COMO SE CHAMA? As peças da recortadora

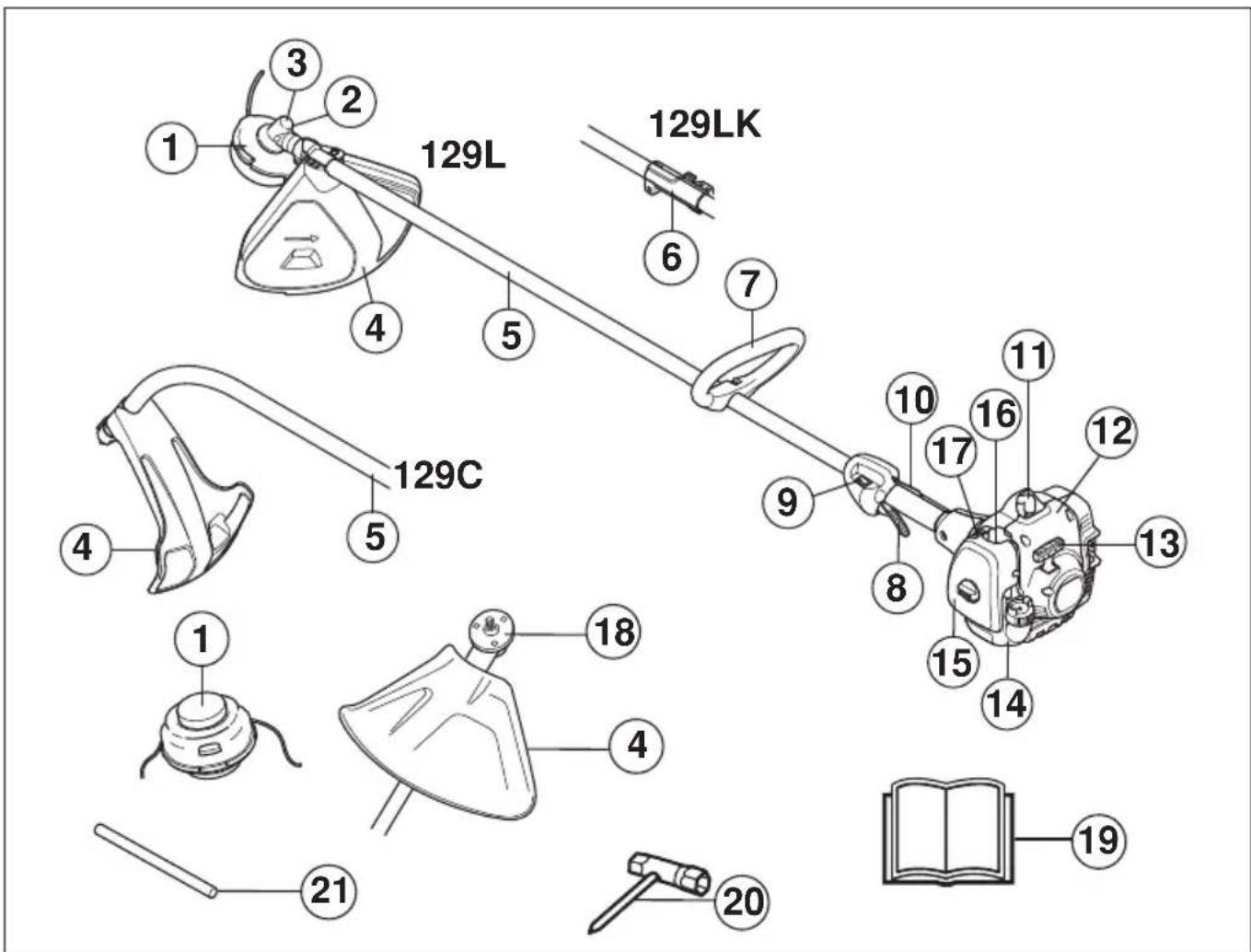

1 Cabeçote de recorte 2 Enchimento de massa lubrificante, engrenagem angular 3 Engrenagem angular 4 Protecção do equipamento de corte 5 Tubo 6 Acoplamento do tubo 7 Punho fechado 8 Acelerador 9 Contacto de paragem 10 Bloqueio do acelerador 11 Vela de ignição e protecção da vela. 12 Dispositivo de arranque 13 Pega do arranque 14 Depósito de combustível 15 Cobertura do filtro de ar 16 Bomba de combustível 17 Arranque a frio 18 Accionador 19 Instruções para o uso 20 Chave universal 21 Pino de freioINSTRUÇÕES GERAIS DE SEGURANÇA 214 – Portuguese Importante Equipamento de protecção pessoal CAPACETE Capacete de protecção no caso de haver risco de objectos em queda

PROTECTORES ACÚSTICOS

Devem-se usar protectores acústicos com suficiente insonorização. IMPORTANTE! A máquina é construída somente para recortar relva e roçar erva. Os únicos acessórios em que pode usar o motor como propulsor são os equipamentos de corte recomendados no capítulo Especificações técnicas. Nunca use a máquina se estiver cansado, se bebeu álcool ou se toma remédios que podem influir na sua visão, discernimento ou controlo sobre o corpo. Use equipamento de protecção pessoal. Ver as instruções na secção ”Equipamento de protecção pessoal”. Nunca use uma máquina que foi modificada a ponto de não mais corresponder à construção original. Nunca use uma máquina defeituosa. Efectue as verificações de segurança e cumpra as instruções de manutenção e assistência técnica contidas neste manual. Alguns serviços de manutenção e de assistência técnica deverão ser executados por especialistas qualificados. Consulte as instruções na secção Manutenção. Todas as coberturas, protecções e punhos têm que estar montados antes de se pôr a máquina a funcionar. Verifique se a cobertura e o cabo vela de ignição estão em bom estado para evitar o risco de choque eléctrico. O operador da máquina deve verificar que não se encontre qualquer pessoa ou animal menos de 15 metros, durante o trabalho. Antes de utilizar, faça uma inspecção geral à máquina. Consulte o esquema de manutenção.

ATENÇÃO! Esta máquina produz um campo electromagnético durante o funcionamento. Em determinadas circunstâncias, este campo pode interferir com o funcionamento de implantes médicos activos ou passivos. Para reduzir o risco de lesões graves ou mortais, recomendamos que portadores de dispositivos implantados consultem o seu médico e o fabricante do implante antes de utilizar a máquina.

ATENÇÃO! A utilização dum motor em ambiente fechado ou mal ventilado pode causar a morte por asfixia ou envenenamento por gás carbónico.

ATENÇÃO! Não permita nunca que uma criança use a máquina ou se encontre na proximidade da mesma. Devido à máquina estar equipada com contacto de paragem elástico e poder ser posta a funcionar a baixa velocidade e pouca força desde o punho de arranque, podem até crianças pequenas, em determinadas circunstâncias, ter força suficiente para dar o arranque à máquina. Isso pode implicar perigo de lesões graves. Por isso, retire sempre a protecção da vela quando a máquina não estiver sob vigilância. IMPORTANTE! Um roçador de erva, de arbustos ou recortadora de relva, se indevida ou incorrectamente utilizados pode transformar-se num instrumento perigoso, causando sérios ferimentos ou até a morte do utente ou outras pessoas. É de extrema importância que você leia e compreenda o conteúdo destas instruções para o uso. Em quaisquer circunstâncias de utilização da máquina deve ser utilizado equipamento de protecção pessoal aprovado. O equipamento de protecção pessoal não elimina o risco de lesão mas reduz os seus efeitos em caso de acidente. Consulte o seu concessionário na escolha do equipamento.

ATENÇÃO! Esteja sempre atento a sinais de alarme ou avisos de viva voz quando usar protectores acústicos. Retire os protectores acústicos logo que o motor tenha parado.INSTRUÇÕES GERAIS DE SEGURANÇA Portuguese – 215PROTECÇÃO OCULARDeve sempre usar-se protecção ocular aprovada. Mesmo que se use viseira, devem usar-se óculos de protecção aprovados. Consideram-se óculos de protecção aprovados, os que estejam conformes com a norma ANSI Z87.1 nos EUA ou EN 166 nos países da UE.LUVASDeve-se usar luvas quando necessário, p. ex., na montagem do equipamento de corte.BOTASUse botas estáveis e antideslizantes.VESTUÁRIOUse roupas de material resistente e evite vestimentas demasiado largas que se possam prender facilmente em galhos e arbustos. Use sempre calças compridas grossas. Não use jóias, shorts ou outras calças curtas e não ande de sandálias ou descalço. O cabelo não deve passar abaixo dos ombros.PRIMEIROS SOCORROSOs primeiros socorros devem sempre estar à mão. Equipamento de segurança da máquina Nesta secção esclarecem-se quais são as peças de segurança da máquina, que função desempenham e ainda como efectuar o controlo e a manutenção para se certificar da sua operacionalidade. Ver capítulo Como se chama?, para localizar onde estas peças se encontram na sua máquina.A duração da máquina pode ser afectada e o perigo de acidentes pode aumentar se a manutenção da máquina não for correcta e se as revisões e reparações não forem executadas de forma profissional. Se necessitar de mais esclarecimentos, entre em contacto com uma oficina sutorizada. Bloqueio do acelerador O bloqueio do acelerador é construído para evitar a activação involuntária do acelerador. Quando se comprime o bloqueio (A) no punho (= quando se agarra no punho), liberta-se o acelerador (B). Quando se solta o punho, tanto o acelerador como o bloqueio retornam às suas posições originais. Isso ocorre por meio de dois sistemas de molas de retorno, independentes entre si. Esta posição significa que o acelerador automaticamente é levado para a marcha em vazio.Verifique se o acelerador está fixo na posição marcha em vazio quando o bloqueio de acelerador estiver na sua posição original.IMPORTANTE!Toda a assistência e reparação da máquina requer formação especializada. Especialmente no que se refere ao equipamento de segurança. Se a máquina não satisfizer algum dos controlos abaixo mencionados, procure a sua oficina autorizada. A compra de qualquer dos nossos produtos garante-lhe a obtenção de reparação e assistência profissionais. Se o local da compra da máquina não for um dos nossos concessionários com assistência técnica, consulte a oficina autorizada mais próxima. ATENÇÃO! Nunca use uma máquina com equipamento de segurança defeituoso. O equipamento de segurança da máquina deverá ser controlado e a sua manutenção feita conforme se descreve nesta secção. Se a sua máquina não satisfizer a algum desses controlos, deverá ser enviada a uma oficina autorizada para reparação.

216 – Portuguese Comprima o bloqueio do acelerador e verifique se este retorna à sua posição original quando libertado. Verifique se o acelerador e o bloqueio do acelerador funcionam com facilidade e se os seus respectivos sistemas de mola de retorno funcionam. Veja instruções na secção Arranque. Arranque com a máquina e acelere a fundo. Solte o acelerador e verifique se o equipamento de corte pára e permanece imóvel. Se o equipamento de corte girar com o acelerador na marcha em vazio, controle o ajuste da marcha em vazio do carburador. Ver instruções no capítulo Manutenção. Contacto de paragem O contacto de paragem é usado para desligar o motor. Arranque o motor e verifique se este se desliga quando o contacto de paragem é levado à posição de paragem. Protecção do equipamento de corte Esta protecção destina-se a evitar que objectos soltos sejam lançados contra o utente. A protecção evita também que o utente entre em contacto com o equipamento de corte. Verifique se a protecção está em bom estado e sem rachaduras. Troque a protecção se esta foi sujeita a golpes ou se tem rachaduras. Use sempre a protecção recomendada para o equipamento de corte específico. Veja o capítulo Especificações técnicas Silenciador O silenciador é construído para propiciar o mais baixo nível de ruído possível bem como desviar os gases de escape do utilizador. Os silenciadores equipados com catalisador também se destinam a reduzir matérias prejudiciais dos gases de escape. Em países com clima quente e seco, o risco de incêndio é considerável. Por essa razão, equipamos certos silenciadores com uma rede retentora de faíscas. Verifique se a sua máquina possui rede retentora. Para silenciadores é muito importante que as instruções de controlo, manutenção e assistência sejam cumpridas. Nunca use uma máquina com silenciador defeituoso. Verifique regularmente se o silenciador está fixo à máquina. Se a sua máquina estiver equipada com um abafa- chamas, este deverá ser submetido a uma limpeza periódica. A rede obstruída leva a um aquecimento que pode acarretar sérios danos para o motor.

ATENÇÃO! Não pode ser utilizado, seja a que título for, equipamento de corte sem que esteja montada uma protecção aprovada. Veja no capítulo Especificações técnicas. Caso seja montada uma protecção errada ou defeituosa, isto pode causar sérios danos pessoais.INSTRUÇÕES GERAIS DE SEGURANÇA Portuguese – 217 Equipamento de corte Esta secção mostra como você, através de uma correcta manutenção e uso do equipamento de corte correcto, poderá:• Conseguir máxima capacidade de corte.• Aumentar a vida útil do equipamento de corte. Cabeçote de recorte

• Use somente os cabeçotes e cordas de corte recomendados. Foram testados pelo fabricante para se adequarem a um determinado tamanho de motor. Isto é de especial importância quando se usar um cabeçote de recorte totalmente automático. Use somente o equipamento de corte recomendado. Ver Especificações técnicas.• De modo geral, uma máquina pequena requer cabeçotes de recorte pequenos e vice-versa. Isto pelo facto de que, ao cortar com a corda, o motor tem de lançar a corda radialmente a partir do cabeçote de recorte e ainda vencer a resistência da relva a cortar.• O comprimento da corda também é importante. Uma corda mais comprida requer maior potência do motor do que uma corda curta de igual diâmetro.• Certifique-se de que a faca que se encontra na protecção de recorte esteja intacta. Ela é usada para cortar a corda ao comprimento certo.• Para obter maior vida útil para a corda, esta pode ser posta de molho na água por uns dois dias. A corda torna-se então mais rija e dura mais. ATENÇÃO! O silenciador com catalisador aquece muito, tanto durante a utilização como após a paragem. Isto também se verifica na marcha em vazio. O contacto com o mesmo poderá causar queimaduras na pele. Cuidado com os riscos de incêndio! ATENÇÃO! O interior do silenciador contém produtos químicos potencialmente cancerígenos. Evite o contacto directo com esses produtos se tiver um silenciador danificado. ATENÇÃO! Tenha em mente o seguinte:Os gases de escape do motor são quentes e podem conter faíscas causadoras de incêndios. Portanto, nunca arranque com a máquina em interiores ou nas proximidades de material inflamável!IMPORTANTE!Use somente o equipamento de corte junto com a protecção recomendada! Veja o capítulo Especificações técnicas.Veja nas instruções do equipamento de corte como carregar correctamente a corda e como escolher o diâmetro de corda certo. ATENÇÃO! Pare sempre o motor antes de trabalhar no equipamento de corte. Este continua a girar mesmo depois de se soltar o acelerador. Verifique se o equipamento de corte parou completamente e retire o cabo da vela de ignição antes de começar o trabalho nesse equipamento. ATENÇÃO! Um equipamento de corte incorrecto pode aumentar o risco de acidentes.IMPORTANTE!Certifique-se sempre de que a corda de corte seja enrolada firme e uniformemente no tambor, para evitar a ocorrência de vibrações prejudiciais à saúde na máquina.MONTAGEM 218 – Portuguese Montagem do punho fechado

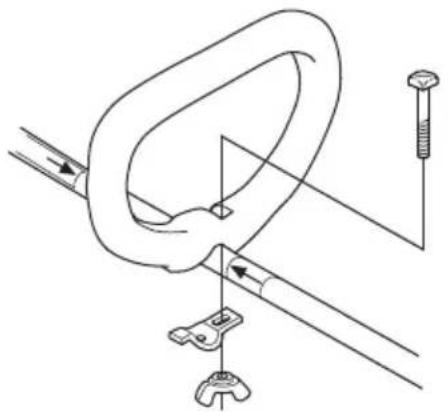

• Enfie o punho fechado sobre o tubo. Tenha cuidado para que o punho fechado fique entre as setas de marcação do tubo.• Instalar o parafuso, a placa de pressão e a porca de orelhas como se mostra na figura. Apertar a porca de orelhas. Montagem e desmontagem do tubo divisível (129LK) Montagem:
• Afrouxe o acoplamento rodando a maçaneta.• Alinhe a saliência (A) do implemento com a seta existente no acoplamento (B).• Empurre o implemento para dentro do acoplamento até encaixar no lugar.• Antes de usar a unidade, apertar bem a maçaneta. Desmontagem:
• Afrouxe o acoplamento rodando a maçaneta (3 voltas pelo menos).• Carregue e mantenha o botão (C). Enquanto mantém firmemente a extremidade do motor, puxe o implemento a direito para fora do acoplamento.

CMONTAGEM Portuguese – 219 Montagem do equipamento de corte Montagem da protecção de recorte e do cabeçote de recorte (129L, 129LK)

• Colocar a protecção de recorte (A) para trabalho com a cabeça de recorte. A protecção de recorte/ protecção combinada é engatada no tubo e fixada com um parafuso (L).

• Monte o accionador (B) na ponta do eixo de saída.

• Gire o eixo da lâmina até que um dos orifícios do accionador coincida com o orifício correspondente na caixa de engrenagens.

• Introduza o pino de freio (C) no orifício para frear o eixo.

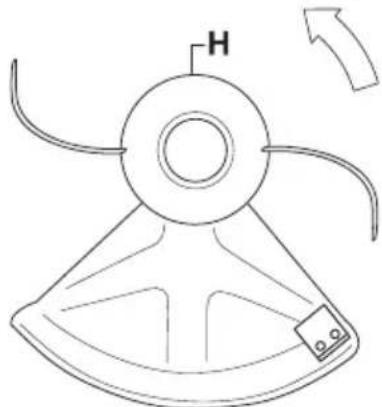

• Atarraxe o cabeçote de recorte/facas de plástico (H) no sentido contrário ao da rotação.

• A desmontagem é feita pela ordem inversa. Montagem da protecção de recorte e do cabeçote de recorte (129C)

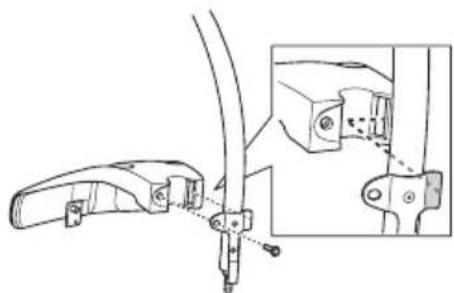

• Instale a protecção como se mostra na figura. Aperte bem.

• Monte a protecção contra poeira no eixo. A porca deve estar totalmente coberta pela protecção.

• Segure a protecção contra poeira com uma chave inglesa para evitar que o eixo gire.

ATENÇÃO! Não pode ser utilizado, seja a que título for, equipamento de corte sem que esteja montada uma protecção aprovada. Veja no capítulo Especificações técnicas. Caso seja montada uma protecção errada ou defeituosa, isto pode causar sérios danos pessoais.MANEJO DE COMBUSTÍVEL 220 – Portuguese Segurança no manejo de combustível Nunca arranque com a máquina: 1 Se derramou combustível sobre a máquina. Remova todo o líquido derramado e deixe que os restos de gasolina se evaporem. 2 Se derramou combustível sobre si próprio ou na sua roupa, troque de roupa. Lave as partes do corpo que estiveram em contacto com o combustível. Lave com água e sabonete. 3 Se a máquina tiver fuga de combustível. Controle regularmente se há fugas na tampa do depósito e nos tubos de combustível. Em caso de fuga, contacte a sua oficina autorizada. Transporte e armazenagem

• Guarde e transporte a máquina e o combustível de modo tal que não haja o risco de possíveis fugas e vapores entrarem em contacto com fontes de faíscas ou chama aberta, tais como máquinas e motores eléctricos, contactos/interruptores eléctricos ou mesmo caldeiras.

• Ao armazenar e transportar combustível, utilize recipiente especialmente destinado e aprovado para esse fim.

• Em armazenagem por tempo prolongado, o depósito de combustível da máquina deve ser esvaziado. Consulte o posto de abastecimento mais próximo sobre como proceder com o combustível excedente.

• Certifique-se de que a máquina foi cuidadosamente limpa e submetida a uma revisão completa antes de ser armazenada por tempo prolongado.

• A protecção para transporte do equipamento de corte deve sempre estar montada, durante o transporte ou armazenagem da máquina.

• Trave a máquina durante o transporte.

• Para impedir o arranque acidental do motor, a protecção da vela deve sempre ser retirada quando a máquina for armazenada por tempo prolongado, quando a máquina não estiver sob vigilância e durante todos os serviços de manutenção. Combustível NOTA! A máquina está equipada com um motor de dois tempos e deve sempre funcionar com uma mistura de gasolina e óleo para motores de dois tempos. Para assegurar a mistura correcta é importante medir cuidadosamente a quantidade de óleo a ser misturada. No caso de pequenas quantidades de combustível a misturar, até pequenos erros na quantidade de óleo influem fortemente na proporção da mistura. Gasolina NOTA! Use sempre mistura de óleo com gasolina de qualidade com um mínimo de 90 octanas (RON). Se a sua máquina estiver equipada com catalisador (ver capítulo Especificações técnicas), deverá usar sempre gasolina sem chumbo misturada com óleo. A gasolina com chumbo destrói o catalisador. Sempre que esteja disponível gasolina ecológica, a chamada gasolina alquílica, esta deve ser utilizada. Pode ser utilizada mistura de combustível com etanol, E10 (teor máximo de etanol na mistura 10%). A utilização de misturas de combustível com etanol superiores a E10 irá fazer com que o motor funcione com uma mistura de ar-combustível inadequada, podendo ficar danificado.

• O índice de octano mínimo recomendado é 90 (RON). No caso do motor funcionar com gasolina com um índice de octano inferior a 90, o motor pode começar a "grilar”. Isso pode causar um aumento de temperatura no motor que pode causar graves avarias no mesmo.

• Ao trabalhar continuadamente em rotação alta, recomenda-se um índice de octano mais elevado. Óleo de dois tempos

• Para obter o melhor resultado e rendimento, use óleo para motores a dois tempos HUSQVARNA, produzido especialmente para os nossos motores a dois tempos arrefecidos a ar.

• Não use nunca óleo para motores fora de borda a dois tempos e arrefecidos a água, também chamado 'óleo para foras de borda' (designado TCW).

• Nunca use óleo para motores a quatro tempos.

• Um óleo de baixa qualidade ou uma mistura de óleo/ combustível demasiado rica podem aventurar o funcionamento do catalizador e reduzir-lhe a vida útil.

• Proporção de mistura 1:50 (2%) com óleo para motores a dois tempos HUSQVARNA. 1:33 (3%) com outros óleos para motores de dois tempos arrefecidos a ar, com homologação JASO FB/ ISO EGB.

ATENÇÃO! Tenha cuidado ao manusear combustível. Pense nos riscos de incêndio, explosão e inalação.

ATENÇÃO! O combustível e os vapores do combustível são muito inflamáveis e podem causar graves lesões em caso de inalação ou contacto com a pele. Seja portanto cauteloso ao manusear combustível e providencie de modo a haver boa ventilação durante o manuseamento de combustível.MANEJO DE COMBUSTÍVEL Portuguese – 221 Mistura

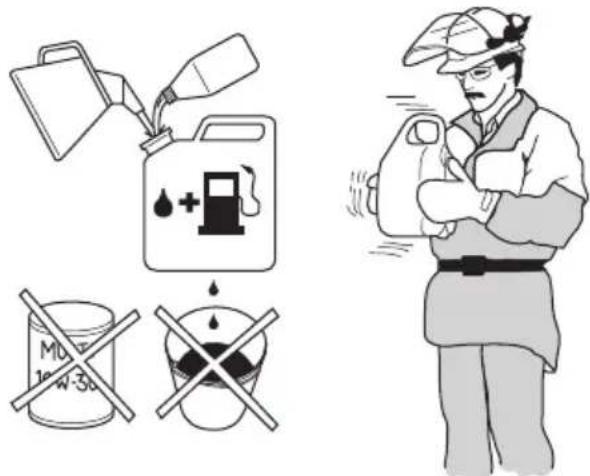

• Misture sempre gasolina e óleo num recipiente limpo e aprovado para gasolina.• Comece sempre por juntar metade da gasolina a ser misturada. Junte depois todo o óleo. Agite bem a mistura. Por fim, junte o restante da gasolina.• Agite a mistura cuidadosamente antes de a despejar no depósito de combustível da máquina.• Não misture combustível além do necessário para se consumir durante um mês, no máximo.• Se a máquina não for usada por um longo período, esvazie o depósito de combustível e limpe-o. Abastecimento

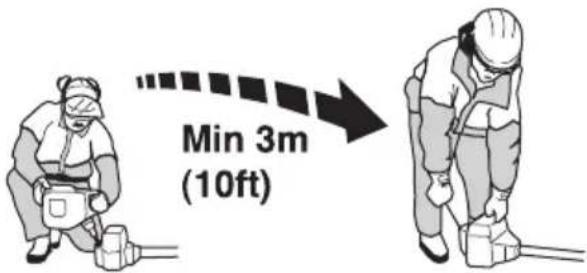

• Use reservatórios de combustível com protecção contra enchimento excessivo.• Se derramou combustível sobre a máquina. Remova todo o líquido derramado e deixe que os restos de gasolina se evaporem.• Seque bem à volta da tampa do depósito. Sujidades no depósito causam problemas de funcionamento.• Certifique-se de que o combustível está bem misturado, agitando o recipiente antes de encher o depósito.Gasolina, litrosÓleo de dois tempos, litros2% (1:50) 3% (1:33)5 0,10 0,1510 0,20 0,3015 0,30 0,4520 0,40 0,60 ATENÇÃO! O silenciador com catalisador fica extremamente quente durante a utilização e após a paragem. Isto aplica-se inclusivamente ao funcionamento na marcha em vazio. Tome cuidado com os riscos de incêndio, especialmente ao manejar próximo a materiais e/ou gases inflamáveis. ATENÇÃO! As medidas de precaução abaixo diminuem os riscos de incêndio:Misture e verta o combustível no exterior, onde não existam faíscas ou chamas.Não fume nem ponha nenhum objecto quente nas proximidade do combustível.Nunca abasteça com o motor em funcionamento.Pare o motor e deixe arrefecer alguns minutos antes de abastecer.Abra a tampa do depósito devagar, ao abastecer, para dar saída lenta aos gases se houver um excesso de pressão.Aperte bem a tampa do depósito após abastecer.Afaste sempre a máquina do local e da fonte de abastecimento, antes de arrancar.ARRANQUE E PARAGEM 222 – Portuguese Controlo antes de arrancar

• Verifique o cabeçote de recorte e a protecção de recorte quanto a danos e rachaduras. Substitua o cabeçote de recorte ou a protecção de recorte se tiverem sido sujeitos a golpes ou apresentarem rachaduras.

• Nunca use a máquina sem protecção ou com protecção danificada.

• Todas as coberturas devem estar devidamente montadas e intactas antes do arranque da máquina. Arranque e paragem Arranque com motor frio Bomba de combustível: Prima a bolha de borracha da bomba de combustível repetidas vezes, até que o combustível comece a encher a bolha (aproximadamente 10 vezes). Não é necessário encher a bolha completamente. Estrangulador: Ponha o comando na posição de estrangular. Pressione o corpo da máquina contra o solo com a mão esquerda (NOTA! Não o faça com o pé!). Agarre depois a pega do arranque com a mão direita e puxe a corda lentamente até sentir resistência (o mecanismo de arranque começa a actuar) e em seguida puxe com movimentos rápidos e fortes. Nunca enrole a corda de arranque na mão. NOTE! Não aperte o acelerador enquanto tenta ligar o motor. Repita as tentativas de arranque do motor puxando pela corda (puxar, no máximo, 3 vezes). Se verificar a ligação ou tentativa de ligação do motor, empurre a alavanca do estrangulador para baixo, colocando-a na posição original. Continue a puxar vigorosamente a corda de arranque até o motor arrancar. Quando o motor ligar, deixe que aqueça durante 30 segundos antes de aplicar a aceleração total. NOTA! Não puxe inteiramente a corda de arranque nem solte a pega do arranque se estiver em posição totalmente distendida. Esta prática pode danificar a máquina.

ATENÇÃO! A cobertura da embraiagem, completa com o tubo, tem que estar montada antes da máquina arrancar, para que não possa soltar-se e causar lesões pessoais. Afaste sempre a máquina do local e da fonte de abastecimento, antes de arrancar. Coloque a máquina numa base sólida. Assegure-se de que o equipamento de corte não possa tocar em nenhum objecto. Não permita a presença de pessoas estranhas na área de trabalho, sob risco de danos pessoais sérios. A distância de segurança é de 15 metros.

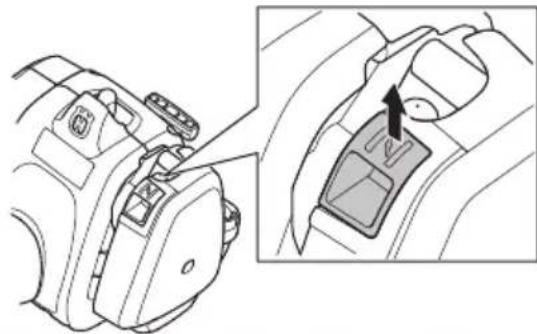

ATENÇÃO! Quando o motor é posto em marcha com o estrangulador na posição de estrangulamento, o equipamento de corte começa imediatamente a girar.ARRANQUE E PARAGEM Portuguese – 223 Arranque com motor quente Bomba de combustível: Premir a bolha de borracha da bomba de combustível repetidas vezes, até que o combustível comece a encher a bolha. Não é necessário encher a bolha completamente. Empurre a alavanca do estrangulador para baixo, colocando-a na posição original. Continue a puxar vigorosamente a corda de arranque até o motor arrancar. Quando o motor ligar, aplique a aceleração total. Paragem O motor pára ao desligar a ignição. NOTA! O contacto de paragem retorna automaticamente à posição de arranque. Por isso, para impedir o arranque acidental da máquina, deve-se sempre remover a protecção da vela de ignição durante todos os trabalhos de montagem, inspecção e/ou manutenção.TÉCNICA DE TRABALHO 224 – Portuguese Instruções gerais de trabalho Regras básicas de segurança 1 Observe a vizinhança:

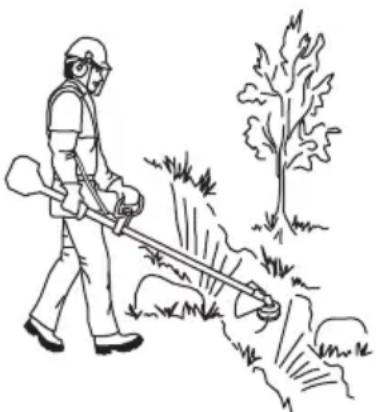

• Para assegurar-se de que pessoas, animais ou outro factor não possam interferir no seu controlo sobre a máquina.

• Para evitar que pessoas, animais ou outros possam entrar em contacto com o equipamento de corte ou objectos soltos que possam ser arremessados à distância pelo equipamento de corte.

• NOTA! Nunca use uma máquina sem que possa pedir ajuda em caso de acidente. 2 Inspeccione a área de trabalho. Remova objectos soltos tais como pedras, pedaços de vidro, pregos, arame, cordas, etc., que possam ser arremessados ou enredar-se no equipamento de corte. 3 Evite o uso em condições meteorológicas desfavoráveis. Por exemplo, em denso nevoeiro, chuva e vento fortes, frio intenso, etc. Trabalhar com mau tempo é cansativo e pode ocasionar situações perigosas, por exemplo, solo escorregadio. 4 Certifique-se de que pode andar e estar de pé com segurança. 5 Mantenha bom equilíbrio e apoio para os pés. Não se debruce. Mantenha o equilíbrio e os pés sempre bem assentes. 6 Segure sempre a máquina com as duas mãos. Mantenha a máquina no lado direito do corpo. 7 Tenha o equipamento de corte abaixo do nível da cintura. 8 Desligue o motor antes de se deslocar. 9 Nunca pouse a máquina com o motor em funcionamento sem que a tenha bem vigiada. IMPORTANTE! Esta secção aborda regras básicas de segurança para o trabalho com a recortadora. Se você se sentir inseguro sobre o modo de prosseguir com o trabalho, consulte um especialista. Dirija-se ao seu revendedor ou à sua oficina autorizada. Evite toda a forma de uso para a qual se sinta insuficientemente qualificado. Antes de usar, você deverá compreender a diferença entre desbravamento florestal, roçadura de relva e recorte de relva.

ATENÇÃO! Nem o utililizador da máquina nem qualquer outra pessoa deverão tentar afastar o material cortado enquanto o motor ou o equipamento de corte estiverem a rodar, dado que isso pode provocar graves ferimentos. Faça parar o motor e o equipamento de corte antes de remover o material enrolado à volta do eixo da lâmina, caso contrário incorre-se no risco de ferimentos graves. A engrenagem angular pode estar quente durante e algum tempo depois do uso. Risco de queimaduras em caso de contacto directo.

ATENÇÃO! Cuidado com material arremessado. Use sempre protecção aprovada para os olhos. Nunca se incline sobre a protecção do equipamento de corte. Pedras, lixo, etc., podem ser projectados contra os olhos e causar cegueira ou ferimentos graves. Mantenha estranhos ao trabalho afastados. Crianças, animais, espectadores e ajudantes deverão ficar fora da zona de segurança de 15 metros. Pare a máquina imediatamente se alguém se aproximar. Nunca balance a máquina em sua volta sem verificar se alguém se encontra atrás de si ou na zona de segurança.TÉCNICA DE TRABALHO Portuguese – 225 Técnicas básicas de trabalho Deixe o motor baixar para a marcha em vazio após cada momento de trabalho. Aceleração total por muito tempo, sem carga para o motor pode causar sérios danos ao motor. Recorte de relva com o cabeçote de recorte Recorte

• Mantenha o cabeçote de recorte um pouco acima do solo e incline-o angularmente. É a extremidade da corda que executa o trabalho. Deixe a corda trabalhar no seu próprio ritmo. Nunca pressione a corda contra materiais a serem removidos.

• A corda remove facilmente relva e ervas daninhas junto a paredes, vedações, árvores e canteiros mas também pode danificar cascas de árvores e arbustos sensíveis, bem como as estacas das vedações.

• Diminua o risco de danos à vegetação, encurtando para 10-12 cm a corda e reduzindo a rotação do motor. Raspagem

• A técnica de raspagem remove toda a vegetação indesejável. Mantenha o cabeçote de recorte um pouco acima do solo e incline-o. Deixe a extremidade da corda tocar o solo à volta das árvores, estacas, estátuas, etc. NOTA! Esta técnica aumenta o desgaste das cordas.

• A corda desgasta-se mais rapidamente e tem de ser alimentada mais frequentemente em trabalhos contra pedras, tijolos, betão, vedações de metal, etc., do que em contacto com árvores e vedações de madeira.

• Ao recortar e raspar use aceleração (80%) menor que a total para que a corda dure mais e o cabeçote de recorte sofra menos desgaste. Corte

• A recortadora é ideal para cortar relva em lugares de difícil acesso para o cortador de relva comum. Mantenha a corda paralela ao solo ao cortar. Evite pressionar o cabeçote de recorte contra o solo já que isto poderá danificar o relvado e a alfaia.

• Evite que o cabeçote de recorte tenha contacto permanente com o solo durante um corte normal. Tal procedimento pode causar danos e desgaste no cabeçote de recorte. Varredura

• A acção de sopro da corda a girar pode ser utilizada para uma rápida e simples limpeza. Mantenha a corda paralela e acima da superfície a varrer e movimente a alfaia para a frente e para trás.

• Ao cortar e varrer, use aceleração total para um bom resultado.

ATENÇÃO! Por vezes prendem-se ramos ou galhos e erva entre a protecção e o equipamento de corte. Pare sempre o motor para efectuar a limpeza. IMPORTANTE! Para evitar o desequilíbrio e as vibrações nos manípulos, é necessário limpar a cobertura do cabeçote de recorte sempre que a corda voltar a ser introduzida. Além disso, verifique se a outra peça do cabeçote necessita de ser limpa.MANUTENÇÃO 226 – Portuguese Carburador Ajustamento da rotação em vazio Antes de executar quaisquer ajustamentos, verifique se o filtro de ar está limpo e se a tampa do filtro de ar está bem fechada. Ajuste a rotação na marcha em vazio com o parafuso da marcha em vazio T, caso seja necessário. Rode primeiro o parafuso T no sentido horário até que o equipamento de corte comece a rodar. Rode então o parafuso no sentido anti-horário até que o equipamento de corte pare. Quando o motor funcionar regularmente em todas as posições, terá sido atingida a marcha em vazio à rotação correcta. Deve haver uma boa margem até à rotação em que o equipamento de corte começa a rodar. Rotação em vazio recomendada: Ver o capítulo Especificações técnicas. Silenciador NOTA! Alguns silenciadores estão munidos de catalisador. Veja em Especificações técnicas se a sua máquina está equipada com catalisador. O silenciador é configurado para abafar o nível de ruído e para conduzir os gases de escape para longe do utilizador. Os gase de escape são quentes e podem conter faíscas que podem causar incêndios, se os gases forem dirigidos contra um material seco e inflamável. Alguns silenciadores estão equipados com uma rede retentora de faíscas especial. Se a sua máquina está equipada com um desses silenciadores, a rede deve ser limpa, no mínimo, uma vez por mês. Recomendamos a utilização de uma escova de aço. Em silenciadores sem catalisador, a rede deve ser limpa e eventualmente substituída uma vez por semana. Em silenciadores com catalisador, a rede deve ser controlada e eventualmente limpa uma vez por mês. Sempre que a rede esteja danificada, deve ser substituída. Uma rede que se apresente obstruída com frequência, pode ser indício de que o funcionamento do catalisador está reduzido. Entre em contacto com o seu revendedor para verificação. Uma rede obstruída provoca sobreaquecimento da máquina, danificando o cilindro e o pistão. NOTE! O alojamento traseiro apresentado removido para maior clareza. Não se recomenda a remoção da cobertura para a manutenção do ecrã. NOTA! Nunca use a máquina com o silenciador em mau estado.

ATENÇÃO! Se não for possível ajustar a rotação na marcha em vazio, de modo a que o equipamento de corte pare, entre em contacto com o seu revendedor ou oficina autorizada. Não utilize a máquina até esta estar correctamente regulada ou devidamente reparada.

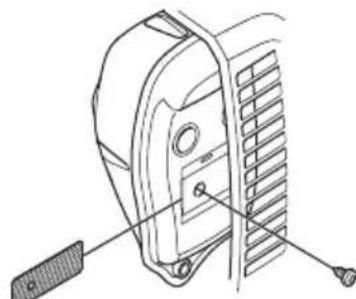

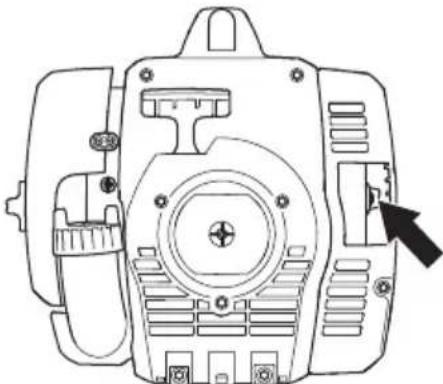

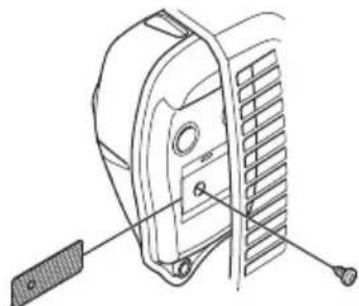

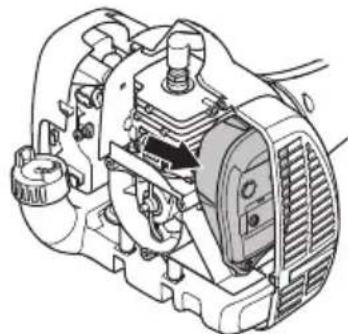

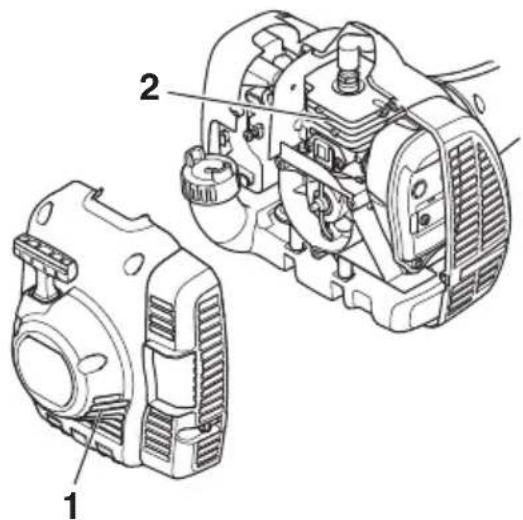

ATENÇÃO! O silenciador com catalisador aquece muito, tanto durante a utilização como após a paragem. Isto também se verifica na marcha em vazio. O contacto com o mesmo poderá causar queimaduras na pele. Cuidado com os riscos de incêndio!MANUTENÇÃO Portuguese – 227 Sistema de arrefecimento Para obter uma temperatura de funcionamento tão baixa quanto possível, a máquina está equipada com um sistema de arrefecimento. O sistema de arrefecimento é composto por: 1 Entrada de ar no dispositivo de arranque. 2 Aletas de arrefecimento no cilindro. Limpe o sistema de arrefecimento com uma escova, anualmente ou com maior frequência em condições de trabalho exigentes. O sistema de arrefecimento obstruído ou sujo provoca um sobreaquecimento da máquina, danificando o cilindro e o pistão. Vela de ignição O funcionamento da vela de ignição é sensível a:

• Carburador incorrectamente regulado.

• Uma mistura incorrecta de óleo no combustível (óleo a mais ou de tipo errado).

• Filtro de ar sujo. Esses factores causam a formação de crostas nos eléctrodos da vela de ignição e podem ocasionar problemas no funcionamento e dificuldades em arrancar. Se a potência da máquina for baixa, se for difícil de arrancar ou a marcha em vazio for inconstante: verifique sempre a vela de ignição, antes de tomar outras providências. Se a vela estiver suja, limpe-a e verifique se a folga entre os eléctrodos é de 0,5/0,6 mm. A vela de ignição deve ser trocada após um funcionamento de cerca de um mês ou mais cedo se necessário. NOTA! Use sempre o tipo de vela de ignição recomendado! Uma vela de ignição incorrecta pode danificar o pistão/cilindro. Verifique se a vela de ignição não produz interferências de rádio. Ver o capítulo Especificações técnicas. Tubo divisível A extremidade do eixo motriz, na parte inferior do tubo, deve ser lubrificada por dentro com massa lubrificante a cada 30 horas de trabalho. Nos modelos divisíveis, corre- se o risco de que as extremidades do eixo motriz (juntas estriadas) fiquem agarradas se não forem lubrificadas a intervalos regulares.

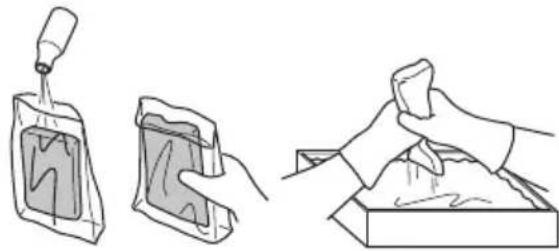

2MANUTENÇÃO 228 – Portuguese Filtro de ar O filtro de ar deve ser limpo regularmente, removendo-se poeira e sujidades de modo a evitar:

• Diminuição de potência

• Desgaste inútil das peças do motor.

• Consumo de combustível fora do normal. Limpe o filtro após 25 horas de funcionamento ou mais frequentemente em ambientes de muita poeira. Limpeza do filtro de ar Desmonte a cobertura do filtro de ar e remova o filtro. Lave-o bem com água quente e sabão. O filtro deverá estar seco ao montar novamente no lugar. Um filtro de ar usado por longo tempo nunca pode ficar completamente limpo. Por isso o filtro deve, a intervalos regulares, ser trocado por um novo. Um filtro danificado deve sempre ser substituído. Se a máquina for utilizada em ambientes com poeira, o filtro de ar deve ser oleado. Ver a secção Olear o filtro de ar. Olear o filtro de ar Utilize sempre óleo para filtros HUSQVARNA, art. nº 531 00 92-48. O óleo para filtros contém um solvente para facilitar a aplicação homogénea pelo filtro. Por essa razão, evite contacto com a pele. Coloque o filtro num saco de plástico e deite óleo para filtros. Amasse o saco plástico para distribuir o óleo. Remova o filtro, comprimindo o saco, e deite fora o excesso de óleo antes de montar o filtro na máquina. Nunca utilize óleo de motor comum. Este desce rapidamente pelo filtro e acumula-se no fundo. Engrenagem angular A engrenagem angular é lubrificada de fábrica com a quantidade de massa necessária. Antes da máquina entrar em funcionamento deve ser verificado se a engrenagem está cheia de massa a 3/4. Utilize a massa especial HUSQVARNA. A massa lubrificante da caixa de engrenagens normalmente não necessita de ser substituída, a não ser no caso de eventuais reparações.Portuguese – 229 MANUTENÇÃO Esquema de manutenção Abaixo segue uma lista dos cuidados a ter com a máquina. A maioria dos pontos encontram-se descritos na secção Manutenção. O utente só pode efectuar trabalhos de manutenção e assistência do tipo descrito nestas instruções. Intervenções maiores devem ser efectuadas por uma oficina autorizada. Manutenção Controle semanal Controle mensal Manutenção

ual Limpe a máquina externamente. X Verifique se o bloqueio do acelerador e se o acelerador funcionam com segur ança.

Verifique se o contacto de paragem funciona. X Verifique se o equipamento de corte não gira na marcha em

Limpe o filtro de ar. Troque se necessário. X Verifique se a protecção está em bom estado e sem rachaduras.

roque a protecção se esta foi sujeita a golpes ou se tem rachaduras.

Verifique se o cabeçote de recorte está intacto e não apresenta

Verifique se os parafusos e porcas estão apertados. X Verifique se não há fuga de combustível do motor, depósito ou tubagem de comb ustível.

Verifique se a engrenagem angular está cheia de massa lubrificante a 3/4. Ateste com massa especial se necessário.

Verifique o dispositivo de arranque e a sua corda. X Limpe a vela de ignição por fora. Desmonte e controle a distância entre os eléctrodos . Ajuste a distância para 0,5 mm ou substitua a vela de ignição. Verifique se a vela de ignição não produz interferências de rádio.

Verifique se o filtro de combustível não está sujo e se o tubo de combustível não está gretado nem tem outros defeitos. Se necessário substituir.

Verifique todos os cabos e conexões. X Verifique a embraiagem, as molas da embraiagem e o tambor de acoplamento com vista a desgaste. Se necessário, substituir as peças numa oficina autorizada.

Substitua a vela de ignição. Verifique se a vela de ignição não produz interf erências de rádio. X230 – Portuguese

ESPECIFICAÇÕES TÉCNICAS

Especificações técnicas Nota 1: Emissões sonoras para as imediações, medidas sob forma de potência sonora (L

) conforme a directiva da CE 2000/14/CE. O nível de potência sonora registado para a máquina foi medido com o equipamento de corte original que debita o nível mais alto. A diferença entre a potência sonora garantida e medida é que a potência sonora garantida inclui também a dispersão no resultado da medição e as variações entre diferentes máquinas do mesmo modelo, de acordo com a Directiva 2000/14/CE. Nota 2: Os dados registados para o nível de pressão de ruído equivalente para a máquina tem uma dispersão estatística típica (desvio padrão) de 1 dB (A). Nota 3: Os dados registados para o nível de vibração equivalente têm uma dispersão estatística típica (desvio padrão) de 1 m/s

27,6 27,6 27,6 Diâmetro do cilindro, mm 36,0 36,0 36,0 Curso do pistão, mm 27 27 27 Rotação em vazio, r/min. 3200-3600 3200-3600 3200-3600 Rotação máxima recomendada, r/min. 8500 8500 8500 Rotação no eixo de saída, rpm 8500 8500 8500 Potência máx. do motor, de acordo com a ISO 8893, kW/ r/min 0,8/8000 0,8/8000 0,8/8000 Silenciador com catalisador Sim Sim Sim Sistema de ignição regulado pela velocidade de rotação Sim Sim Sim Sistema de ignição Vela de ignição NGK CMR6A NGK CMR6A NGK CMR6A Folga dos eléctrodos, mm 0,5 0,5 0,5 Sistema de combustível/lubrificação Volume do depósito de combustível, cm

/litro 340/0,34 340/0,34 340/0,34 Peso Peso sem combustível, equipamento de corte e protecção, kg 4,6 5,2 6,0 Emissões de ruído (ver nota 1) Nível de potência sonora, medido em dB(A) 105 105 105 Nível de potência sonora, L

garantido dB(A) 114 114 114 Níveis sonoros (ver nota 2) Nível de pressão sonora equivalente, junto do ouvido do utente , medido conforme EN ISO 11806 e ISO 22868, dB(A)

Níveis de vibração (ver nota 3) Níveis de vibração equivalente (a hv,eq ) nos punhos, medidos de acordo com a norma EN ISO 11806 e ISO 22867, m/s

Os acessórios seguintes são recomendados para os modelos abaixo. 129LK Acessórios aprovados Tipo Protecção para equipamento de cor te, Art. nº Passo de rosca do eixo da lâmina, M10 Cabeçote de recorte T25 (corda Ø 2,0 - 2,7 mm) 574 19 87-01 129C, 129L Acessórios apr ovados Tipo Protecção para equipamento de cor te, Art. nº Passo de rosca do veio da lâmina 3/8 R Cabeçote de recorte T25 (corda Ø 2,0 - 2,7 mm) 574 47 95-01 T25C (corda Ø 2,0 - 2,7 mm) 574 47 95-01 Acessórios opcionais Referência Aplicado em Jogo de escovas com tubo SR600 537 19 67-01 129LK Acessório de tesoura de sebes com tubo HA 850 537 19 66-06 129LK Acessório de recortador de cantos com tubo 537 19 69-01 129LK Acessório de serra com tubo PA 1100 537 18 33-16 129LK Acessório de serra sem tubo PA 537 18 33-11 129LK Acessório cultivador com tubo CA 150 537 42 54-01 129LK Aparador acessório com tubo TA 850 537 35 35-01 129LK232 – Portuguese

ESPECIFICAÇÕES TÉCNICAS

Certificado CE de conformidade Nome da entidade emissora: Husqvarna AB, SE-561 82 Huskvarna, Suécia, telefone n° +46-36-146500. A Husqvarna AB assume toda a responsabilidade pela seguinte declaração: Aparador e/ou roçadora, plataforma(s) A05328CCHV/A05328CSHV representando os modelos 129C, 129L/129LK, respectivamente, de números de série de 2013 e posteriores. Os números da plataforma e do modelo estão claramente indicados, em texto simples, na etiqueta de tipo, juntamente com o ano e números de série subsequentes. A declaração supracitada encontra-se em conformidade com os requisitos das Directivas do Conselho: - 2006/42/CE ”referente a máquinas” de 17 de Maio de 2006. - 2004/108/CE 'referente a compatibilidade electromagnética' de 15 Dezembro de 2004 - 2000/14/CE 'referente a emissões sonoras para as imediações' de 8 de Maio de 2000 De acordo com o Anexo V, os valores de som declarados estão indicados na ficha de dados técnicos do manual do utilizador. Foram respeitadas as normas seguintes: EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007 A TÜV Rheinland N.A. executou um controlo voluntário em nome da Husqvarna AB, de modo a fornecer o certificado AK72133896.01 – Certificado de conformidade com a directiva 2006/42/CE do Conselho da CE referente a máquinas. Este certificado é aplicável a todos os locais de fabrico e Países de origem, conforme indicado no produto. O aparador de relva e/ou a roçadora fornecidos estão em conformidade com o exemplo que foi examinado. Assinado em nome de: Husqvarna AB, Huskvarna, Suécia, 27/12/2013. Ronnie E. Goldman, Director técnico. (Representante autorizado da Husqvarna AB e responsável pela documentação técnica.)SIMBOLOGIA Italian – 233 Simboli sulla macchina e/o nel manuale: AVVERTENZA! Gli sfrascatori, i decespugliatori e i bordatori possono essere pericolosi! L’uso negligente o improprio può provocare lesioni gravi o mortali all’utilizzatore o a terzi. È estremamente importante leggere attentamente e comprendere il contenuto del manuale dell’operatore. Prima di usare la macchina, leggere per intero le istruzioni per l’uso e accertarsi di averne compreso il contenuto. Usare sempre: Casco di protezione laddove sussiste il rischio di caduta di oggetti
