KÄYTTÖOHJE 129C HUSQVARNA

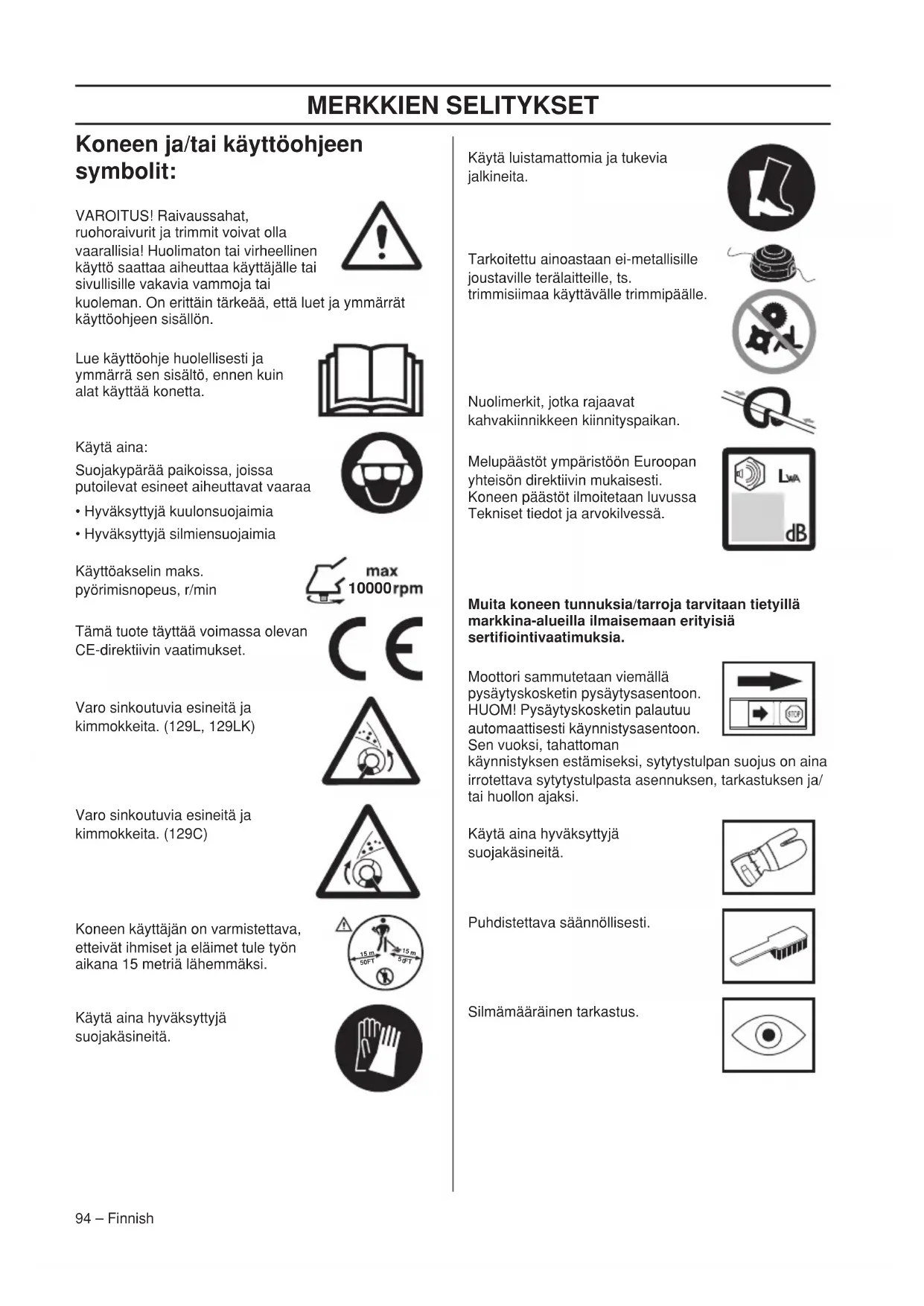

Koneen ja/tai käyttöohjeen symbolit:
VAROITUS! Raivaussahat, ruohoraivurit ja trimmerit voivat olla vaarallisia! Huolimaton tai virheellinen käyttö saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai
kuoleman. On erittäin tärkeää, että luet ja ymmärrät käyttöohjeen sisällön.
Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta.
Käyttö:
Suojakypärää paikoissa, joissa putoilevat esineet aiheuttavat vaaraa.
Hyväksyttyjä kuulonsuojaimia.
Hyväksyttyjä silmiensuojaimia.
Käyttöakselin maks.
pyörimisnopeus, r/min
Tämä tuote täyttää voimassa olevan CE-direktiivin vaatimukset.
max
000 rpm
Varo sinkoutuvia esineitä ja kimmokkeita. (129L, 129LK)
Varo sinkoutuvia esineitä ja kimmokkeita. (129C)
Koneen käyttäjän on varmistettava, etteivät ihmiset ja eläimet tule työn aikana 15 metriä lähemmäksi.
Käytä aina hyväksyttyjä suojakäsineitä.
Käytä luistamattomia ja tukevia jalkineita.
Tarkoitettu ainoastaan ei-metallisille joustaville terälaitteille, ts. trimmisiimaa käyttävälle trimmipäälle.
Nuolimerkit, jotka rajaavat kahvakiinnikkeen kiinnityspaikan.
Melupäästö ympäristön Euroopan yhteisön direktiivin mukaisesti. Koneen päästö ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä.
Muita koneen tunnuksia/tarroja tarvitaan tietyillä markkina-alueilla ilmaisemaan erityisiä sertifiointivaatimuksia.
Moottori sammutetaan viemällä pysäytyskosketin pysäytysasentoon. HUOM! Pysäytyskosketin palautuu automaattisesti käynnistysasentoon. Sen vuoksi, tahattoman
käynnistyksen estämiseksi, sytytystulpan suojus on aina irrotettava sytytystulpasta asennuksen, tarkastuksen ja/tai huollon ajaksi.
Käytä aina hyväksyttyjä suojakäsineitä.
Puhdistettava säännöllisesti.
Silmämääräinen tarkastus.
Sisältö Ennen käynnistystä on
MERKKIEN SELITYKSET
Koneen ja/tai käyttöohjeen symbolit: 94
SISÄLTÖ
Sisältö 95
Ennen käynnistystä on huomioitava seuraavaa: ... 95
JOHDANTO
Hyvä asiakas! 96
KONEEN OSAT
Trimmin osat 97
YLEISET TURVAOHJEET
Tärkeää 98
Henkilökohtainen suojavarustus 98
Koneen turvalaitteet 99
Terälaite 101
ASENNUS
Lenkkikahvan asennus 102
Jaettavan runkoputken asennus ja irrotus 102
Teralaitteen asennus 103
Trimmisuojuksen ja trimmipään asennus 103
Trimmisuojuksen ja trimmipään asennus 103
POLTTOAINEEN KÄSITTELY
Polttoaineturvallisuus 104
Polttoaine 104
Tankkaus 105
KÄYNNISTYS JA PYSÄYTYS
Tarkastus ennen käynnistystä 106
Käynnistys ja pysäytys 106
PERUSTEKNIIKKA
Yleiset työohjeet 108
KUNNOSSAPITO
Kaasutin 110
Aanenvaimennin 110
Jäähdytysjärjestelmä 111
Sytytystulppa 111
Jaettava runkokit 111
Ilmansuodatin 112
Huoltokaavio 113
TEKNISET TIEDOT
Tekniset tiedot 114
EY-vaatimustenmukaisuusvakuutus 116
Huomioitava seuraavaa:
Lue käyttöohje huolellisesti.
VAROITUS! Pitkäaikainen altistuminen melulle saattaa aiheuttaa pysyviä kuulovammoja. Käytä siksi aina hyväksyttyjä kuulonsuojaimia.
VAROITUS! Koneen alkuperäistä rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Käytä aina alkuperäisiä varaosia. Hyväksymättömien muutosten ja/tai lisävarusteiden käyttö voi aiheuttaa käyttäjälle tai muille vakavia vahinkoja tai kuoleman.
VAROITUS! Raivaussaha, ruohoraivuri tai trimmeri voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman. On erittäin tärkeää, että luet ja ymmärrät tämän käyttöohjeen sisällön.
JOHDANTO
Hyvä asiakas!
Onnittelemme Husqvarna-tuotteen valinnan johdosta! Husqvarnan perinteet ulottuvat vuoteen 1689 saakka, jolloin kuningas Kaarle XI antoi pystyttää Huskvarna-joen rannalle tehtaan muskettien valmistukseen. Sijoitus Huskvarna-joen rannalle oli looginen, koska jokea käytettiin vesivoiman tuottamiseen ja se toimi siten vesivoimalana. Näiden yli 300 vuoden ajan, joina Husqvarnan tehdas on ollut toiminnassa, siellä on valmistettu lukemattomia tuotteita, aina puuliesistä moderneihin keittiökoneisiin, ompelukoneisiin, polkupyöriin, moottoripyöriin jne. 1956 lanseerattiin ensimmäinen moottoriruohonleikkuri, jota seurasi vuonna 1959 moottorisaha, ja sillä alalla Husqvarna nykyisin toimii.
Husqvarna on tänä päivänä yksi maailman johtavista metsä- ja puutarhatuotteiden valmistajista, jonka tärkeimpänä kriteerinä on laatu ja suorituskyky. Liikeideana on kehittää, valmistaa ja markkinoida moottorikäyttöisiä tuotteita metsän- ja puutarhanhoitoon sekä rakennus- ja laitosteollisuudelle. Husqvarnan tavoitteena on myös olla eturivissä ergonomiassa, käyttäjäystävällisyydessä, turvallisuudessa ja ympäristöajattelussa, minkä vuoksi olemme kehittäneet lukuisia onnistuneita yksityiskohtia tuotteiden parantamiseksi näillä alueilla.
Olemme vakuuttuneita, että tulette tyytyväisinä arvostamaan tuotteemme laatua ja suorituskykyä vielä pitkälle tulevaisuudessa. Ostaessasi jonkin tuotteistamme saat ammattitaitoista korjaus- ja huoltoapua, jos jotakin kaikesta huolimatta tapahtuu. Jos ostat koneen muualta kuin valtuutetulta jälleenmyyjältämme, pyydä myyjää neuvomaan lähin huoltoliike.
Toivomme, että olet tyytyväinen koneeseesi, ja että se saa olla seuralaisenasi pitkän aikaa eteenpäin. Muista, että tämä käyttöohje on arvokas asiakirja. Noudattamalla sen käyttö-, huolto- ja kunnossapito- ja muita ohjeita voit huomattavasti pidentää koneen elinikää ja lisätä myös sen jälleenmyyntiarvoa. Jos myyt koneesi, muista luovuttaa käyttöohje uudelle omistajalle.
Kiitämme Husqvarna-tuotteen valitsemisesta!
Husqvarna AB kehittää jatkuvasti tuotteitaan ja pidättää siksi itselleen oikeuden mm. muotoa ja ulkonäköä koskeviin muutoksiin ilman ennakkoilmoitusta.
KONEEN OSAT

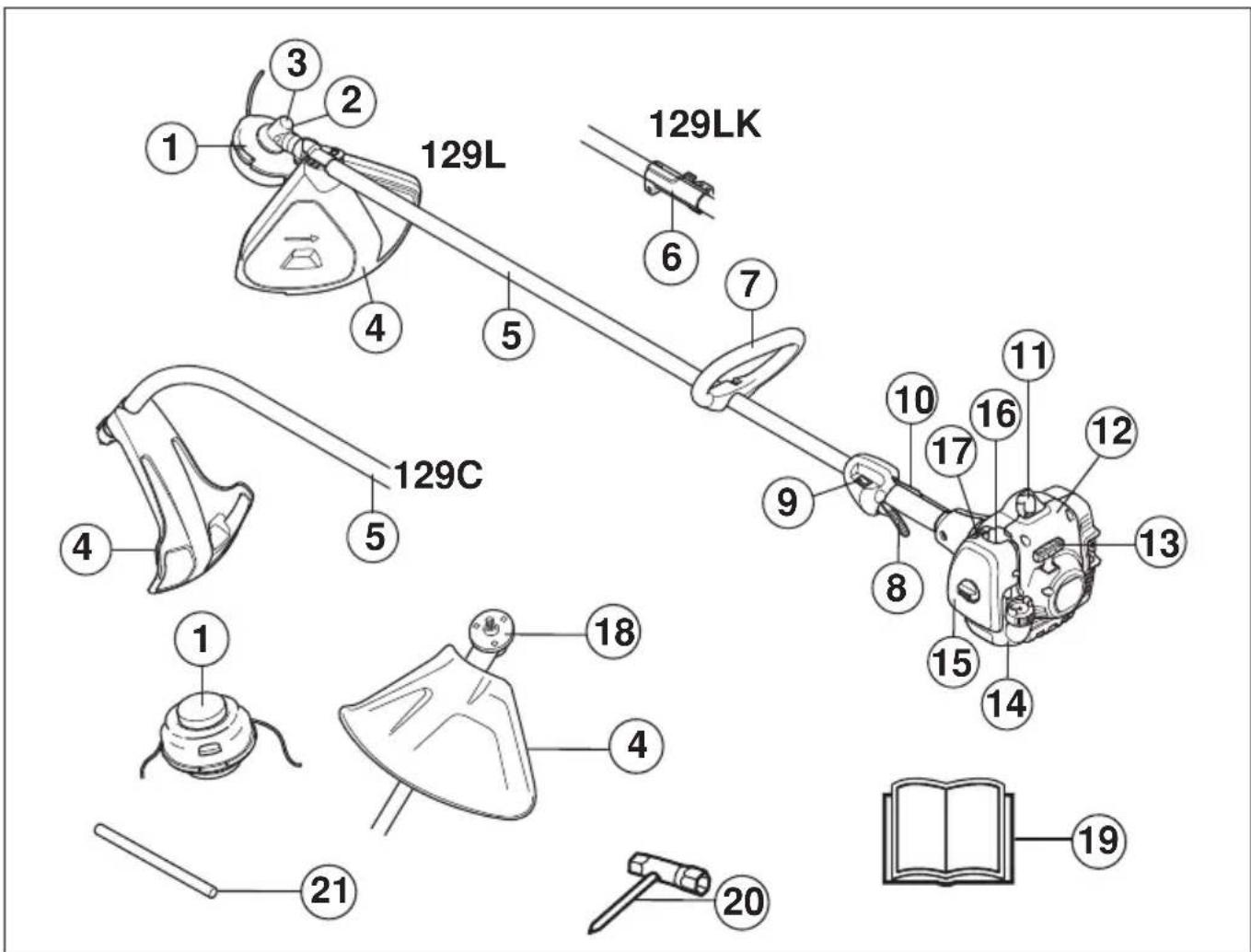

Trimmin osat
1 Trimmipää 2 Voiteluaineen täyttöaukko, kulmavaihde 3 Kulmavaihde 4 Terälaitteen suojus 5 Runkoputki 6 Runkoputken liitin 7 Lenkkikahva 8 Kaasulipasin 9 Pysäytin 10 Kaasuliipasimen varmistin 11 Sytytystulpan suojus ja sytytystulppa
12 Käynnistin 13 Käynnistyskahva 14 Polttoainesäiliö 15 Ilmansuodattimen kotelo 16 Polttoainepumppu 17 Rikastin 18 Vääntiö 19 Käyttöohje 20 Yhdistelmäavain 21 Lukkotappi
Tärkeää
TÄRKEÄÄ!
Kone on tarkoitettu ainoastaan ruohontrimmaukseen ja ruohonraivaukseen.
Ainoat lisälaitteet, joiden käyttämiseen moottoriyksikköä saa käyttää, ovat luvussa Tekniset tiedot suosittelemamme terälaitteet.
Älä koskaan käytä konetta, jos olet väsynyt, nauttinut alkoholia tai lääkkeitä, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan.
Käytä henkilökohtaisia suojavarusteita. Katso otsikon Henkilökohtainen suojavarustus alla annetut ohjeet.
Älä koskaan käytä konetta, jota on muutettu niin, ettei sen rakenne enää ole alkuperäinen.
Älä koskaan käytä viallista konetta. Noudata tässä käyttöohjeessa annettuja turvallisuustarkastuksia, kunnossapitoa ja huoltoa koskevia ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi. Katso ohjeet kohdasta Kunnossapito.
Kaikki kannet, suojukset ja kahvat on kiinnitettävä ennen käynnistystä. Ehkäise sähköiskuja varmistamalla, että sytytystulppa ja sytytysjohdin ovat vahingoittumattomat.
Koneen käyttäjän on varmistettava, etteivät ihmiset ja eläimet tule työn aikana 15 metriä lähemmäksi.
Tarkista kone kokonaisuudessaan ennen käyttöä, katso huoltokaavio.
VAROITUS! Kone muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin tapauksissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai kohtalokkaiden onnettomuuksien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen koneen käyttämistä.
VAROITUS! Moottorin käyttäminen suljetussa tai huonosti ilmastoidussa tilassa voi aiheuttaa tukehtumisesta tai hiilimonoksidimyrkytyksestä johtuvan kuoleman.
VAROITUS! Älä anna koskaan lasten käyttää konetta tai oleskella sen läheisyydessä. Koska koneessa on jousipalautteinen pysäytyskosketin ja se voidaan käynnistää käynnistyskahvasta alhaisella nopeudella ja voimalla, myös pienten lasten voima voi tietyissä olosuhteissa riittää koneen käynnistämiseen. Se voi johtaa vakaviin henkilövahinkoihin. Irrota sen vuoksi sytytystulpan suojus aina, kun kone on ilman valvontaa.
Henkilökohtainen suojavarustus
TÄRKEÄÄ!
Raivaussaha, ruohoraivuri tai trimmeri voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka saattaa aiheuttaa käyttäjälle tai sivullisille vakavia vammoja tai kuoleman. On erittäin tärkeää, että luet ja ymmärrät tämän käyttöohjeen sisällön.
Konetta käytettäessä on aina pidettävä hyväksyttyjä henkilökohtaisia suojavarusteita. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta lieventävät vaurioita onnettomuustilanteessa. Pyydä jälleenmyyjältä apua varusteiden valinnassa.
VAROITUS! Tarkkaile aina varoitussignaaleja tai -huutoja kuulonsuojaimia käyttäessäsi. Riisu kuulonsuojaimet välittömästi moottorin pysäytyksen jälkeen.
KYPÄRÄ
Suojakypärää paikoissa, joissa putoilevat esineet aiheuttavat vaaraa.
KUULONSUOJAIMET
Käytä riittävän tehokkaasti vaimentavia kuulonsuojaimia.
SILMIENSUOJAIMET
Hyväksyttyjä silmiensuojaimia on aina käytettävä. Visiiriä käytettäessä on käytettävä myös hyväksyttyjä suojalaseja. Hyväksytyillä suojalaseilla tarkoitetaan laseja, jotka täyttävät standardin ANSI Z87.1 (USA) tai EN 166 (EU-maat) vaatimukset.
KÄSINEET
Käytä käsineitä aina tarvittaessa, esim. terälaitetta asennettaessa.
SAAPPAAT
Käytä luistamattomia ja tukevia jalkineita.
VAATETUS
Käytä lujasta materiaalista valmistettuja vaatteita ja vältä liian löysiä vaatteita, jotka helposti tarttuvat risuihin ja oksiin. Käytä aina lujia pitkiä housuja. Älä pidä koruja, shortseja tai sandaaleja äläkä kulje paljain jaloin. Kiinnitä hiukset siten, etteivät ne ulotu hartioiden alapuolelle.
ENSIAPULAUKKU
Ensiapulaukun on aina oltava lähellä.
Koneen turvalaitteet
Tässä osassa selostetaan koneen turvalaitteet ja niiden toiminta sekä annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan niiden toimivuus. Katso luvusta Koneen osat, missä nämä koneet sijaitsevat koneessasi.
Koneen käyttöikä voi lyhentyä ja onnettomuusriski kasvaa, jos koneen kunnossapitoa ei suoriteta oikealla tavalla ja jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Jos tarvitset lisäohjeita, ota yhteys huoltokorjaamoon.
TÄRKEÄÄ!
Kaikki koneen huolto- ja korjaustyöt vaativat erikoiskoulutusta. Tämä koskee erityisesti koneen turvalaitteita. Jos koneessa havaitaan puutteita alla luetelluissa tarkastuksissa, on sinun otettava yhteys huoltoliikkeeseen. Hankkimalla tuotteen meiltä varmistat, että saat sille ammattimaisen korjauksen ja huollon. Jos ostat koneen muusta kuin huollot suorittavasta ammattiliikkeestä, pyydä myyjää neuvomaan lähin huoltoliike.
VAROITUS! Älä koskaan käytä konetta, jos sen turvalaitteet ovat rikki. Koneen turvalaitteet on tarkastettava ja pidettävä kunnossa tässä osassa esitetyllä tavalla. Jos koneessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltoliikkeeseen korjattavaksi.
Kaasuliipasimen varmistin
Varmistin estää tahattoman kaasuliipasimen käytön. Kun varmistin (A) painetaan kahvan sisään (= kun kahvasta tartutaan kiinni), kaasuliipasin (B) vapautuu. Kun ote kahvasta irrotetaan, palautuvat sekä kaasuliipasin että varmistin lähtöasentoonsa. Tämä tapahtuu kahdella toisistaan riippumattomalla palautusjousella.
Lähtöasennossa kaasuliipasin on siis aina lukittuna joutokäynnille.
Tarkasta, että kaasuliipasin on lukittu joutokäyntiasentoon, kun kaasuliipasimen varmistin on lähtöasennossaan.
Paina varmistin sisään ja tarkasta, että se palautuu lähtöasentoonsa, kun se vapautetaan.
Tarkasta, että kaasuliipasin ja varmistin liikkuvat kevyesti ja että niiden palautusjouset toimivat.
Katso otsikon Käynnistys alla annetut ohjeet. Käynnistä kone ja anna täysi kaasu. Löysää kaasuliipasin ja
tarkasta, että terälaite pysähtyy ja pysyy liikkumattomana. Jos terälaite pyörii, kun kaasuliipasin on joutokäyntiasennossa, on kaasuttimen joutokäyntisäädöt tarkastettava. Katso otsikon Kunnossapito alla annetut ohjeet.
Pysäytin
Käynnistä moottori ja tarkasta, että moottori pysähtyy, kun pysäytin siirretään pysäytysasentoon.
Terälaitteen suojus
Tämä suojus on tarkoitettu estämään irtonaisia esineitä sinkoutumasta käyttäjää kohti. Suojus estää myös käyttäjää koskettamasta terälaitteeseen.
Tarkasta, että suojus on ehjä ja ettei siinä ole halkeamia. Vaihda suojus, jos siihen on kohdistunut iskuja tai siinä on halkeamia.
Käytä aina ko. terälaitteelle suositeltua teräsuojusta. Katso luku Tekniset tiedot.
VAROITUS! Terälaitetta ei saa missään olosuhteissa käyttää ilman, että hyväksytty suojus on asennettu. Katso luku Tekniset tiedot. Jos terään asennetaan väärä tai viallinen teräsuojus, se voi aiheuttaa vakavan tapaturman.

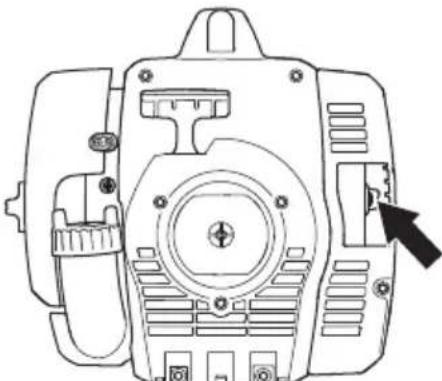

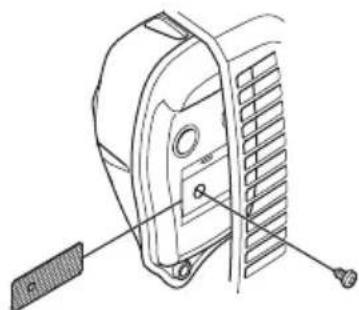

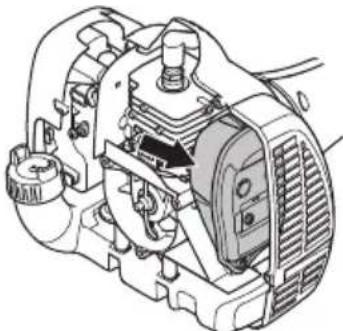

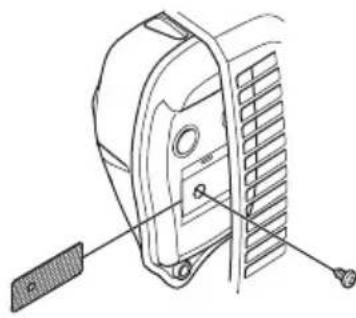

Äänenvaimennin
Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin. Katalysaattorilla varustettu äänenvaimennin vähentää lisäksi pakokaasujen haitallisia aineita.
Ilmastoltaan lämpimissä ja kuivissa maissa on tulipalon vaara suuri. Tästä syystä olemme varustaneet tietyt äänenvaimentimet nk. kipinänsammutusverkolla. Tarkasta, onko koneesi äänenvaimentimessa tällainen verkko.
Äänenvaimentimen tarkastuksessa, kunnossapidossa ja huollossa on tärkeää noudattaa annettuja ohjeita.
Älä koskaan käytä konetta, jonka äänenvaimennin on rikki.
Tarkasta säännöllisesti, että äänenvaimennin on kunnolla kiinni koneessa.
Jos koneesi äänenvaimennin on varustettu kipinänsammutusverkolla, on myös se puhdistettava säännöllisesti. Tukkeutunut verkko aiheuttaa moottorin kuumenemisen, mistä seuraa vakava moottorivaurio.
VAROITUS!
Katalysaattorilla varustettu äänenvaimennin on erittäin kuuma sekä käytön aikana että pysäyttämisen jälkeen. Tämä koskee myös joutokäyntiä. Kosketus voi aiheuttaa palovammoja iholle. Huomioi tulipalon vaara!
YLEISET TURVAOHJEET
VAROITUS! Äänenvaimennin sisältää kemikaaleja, jotka saattavat olla karsinogeenisia. Vältä kosketusta näihin osiin, mikäli käsittelet vaurioitunutta äänenvaimenninta.
VAROITUS! Muista, että
Moottorin pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat aiheuttaa tulipalon. Älä koskaan käynnistä konetta sisätiloissa tai lähellä tulenarkaa materiaalia!
Terälaite
Tässä osassa kerrotaan, miten oikealla kunnossapidolla ja oikeantyyppisiä terälaitteita käyttämällä:
- Saat parhaan sahaustehon.
- Pidennät terälaitteen kestoikää.
TÄRKEÄÄ!
Käytä terälaitteessa vain suosittelemaamme suojusta! Katso luku Tekniset tiedot.
Katso terälaitteen ohjeista siiman kelausohjeet ja oikean siimakoon valinta.
VAROITUS! Pysäytä aina moottori, ennen kuin alat käsitellä terälaitetta. Se pyörii vielä kaasuliipasimen vapauttamisen jälkeen. Varmista, että terälaite on täysin pysähtynyt ja irrota johto sytytystulpasta, ennen kuin alat käsitellä terälaitetta.
VAROITUS! Viallinen terälaite voi lisätä onnettomuuksien vaaraa.
Trimmipää
TÄRKEÄÄ!
Varmista aina, että trimmisiima kelautuu tiukalle ja tasaisesti puolalle, muussa tapauksessa kone aiheuttaa terveydelle haitallista tärinää.
Käytä vain suositeltuja trimmipäitä ja trimmisiimoja. Valmistaja on testannut niiden sopivuuden tiettyyn moottorikokoon. Tämä on erityisen tärkeää käytettäessä täysautomaattista trimmipäätä. Käytä vain suositeltuja terälaitteita. Katso luku Tekniset tiedot.
Yleisesti ottaen pieni kone vaatii pienet trimmipäät ja päinvastoin. Tämä sen vuoksi, että siimalla raivattaessa on moottorin singottava siima säteittäisesti trimmipäästä ja kestettävä myös raivattavan ruohon aiheuttama vastus. - Myös siiman pituus on tärkeä. Pitkä siima vaatii suuremman moottoritehon kuin yhtä paksu, mutta lyhyempi siima. - Varmista, että trimmisuojuksessa oleva veitsi on ehjä. Sitä käytetään siiman katkaisemiseen oikeanpituiseksi. - Siiman käyttöiän pidentämiseksi sitä voidaan liottaa vedessä pari vuorokautta. Siima tulee näin sitkeämmäksi ja kestää pidempään.
Lenkkikahvan asennus
- Paina lenkkikahva runkoputken päälle. Huomaa, että lenkkikahva täytyy asentaa runkoputkeen merkittyjen nuolien väliin.
- Asenna pultti, puristuslaatta ja siipimutteri kuvan mukaisesti. Kiristä siipimutteri.
Jaettavan runkoputken asennus ja irrotus
(129LK)
Asennus:
- Avaa liitäntä kääntämällä nuppia. Kohdista varren (A) kieli liitännän (B) nuolen kohdalle.
Työnnä varsi liitäntään kunnes se napsahtaa paikalleen.
- Kiristä nuppi hyvin ennen laitteen käyttämistä.
Irrotus:
- Avaa liitäntä nuppia kiertämällä (vähintään 3 kertaa).
Työnnä ja pidä nappia (C). Pidä moottoripäästä hyvin kiinni ja vedä varsi suoraan ulos liitännästä.
ASENNUS
Terälaitteen asennus
VAROITUS! Terälaitetta ei saa missään olosuhteissa käyttää ilman, että hyväksytty suojus on asennettu. Katso luku Tekniset tiedot. Jos terään asennetaan väärä tai viallinen teräsuojus, se voi aiheuttaa vakavan tapaturman.
Trimmisuojuksen ja trimmipään asennus
(129L, 129LK)
- Asenna trimmisuojus (A) trimmipäällä työskentelyä varten. Trimmisuojus/yhdistelmäsuojus asetetaan runkoputken kiinnikkeeseen ja kiinnitetään yhdellä ruuvilla (L).
- Asenna väännin (B) käyttöakselille. Pyöritä teräakselia, kunnes yksi väännön rei'istä tulee vaihteistokotelon vastaavan reiän kohdalle. Lukitse akseli työntämällä lukkotappi (C) reikään.

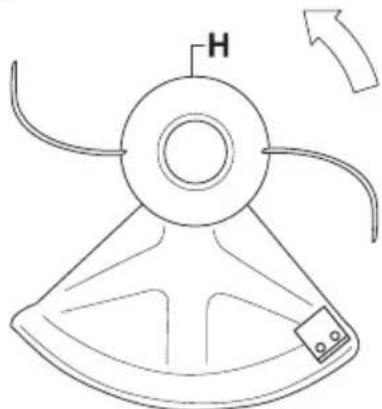

- Kierrä trimmipää/muoviveitset (H) kiinni pyörimissuunnan vastaiseen suuntaan.
- Irrotus tapahtuu päinvastaisessa järjestyksessä.
Trimmisuojuksen ja trimmipään asennus
(129C)

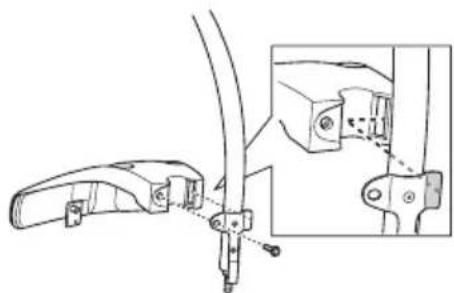

- Asenna suojus kuvan osoittamalla tavalla. Kiristä kunnolla.
- Asenna polysuojus akselille. Mutterin on oltava täysin polysuojuksen suojassa.
- Pidä polysuojusta paikoillaan jakoavaimella estääksesi akselia pyörimästä.
- Kierrä leikkauspää akselille.
Polttoaineturvallisuus
Älä koskaan käännä konetta:
1 Jos olet läikyttänyt polttoainetta sen päälle. Pyyhi kaikki roiskeet pois ja anna bensiinijäännösten haihtua. 2 Jos olet läikyttänyt polttoainetta itsesi päälle tai vaatteillesi, vaihda vaatteet. Pese ne ruumiinosat, jotka ovat olleet kosketuksissa polttoaineeseen. Käytä saippuaa ja vettä. 3 Jos koneesta vuotaa polttoainetta. Tarkasta säännöllisesti, etteivät säiliön korkki ja polttoainejohdot vuoda. Jos vuotoja esiintyy, ota yhteys huoltoliikkeeseen.
Kuljetus ja säilytys
- Säilytä ja kuljeta konetta ja polttoainetta niin, etteivät mahdolliset vuodot ja höyryt pääse kosketuksiin esimerkiksi sähkökoneista, sähkömoottoreista, sähkökytkimistä/katkaisimista tai lämmityskattiloista peräisin olevien kipinöiden tai avotulen kanssa.
- Polttoainetta on säilytettävä ja kuljetettava erityisesti tähän tarkoitukseen tarkoitetuissa ja hyväksytyissä astioissa.
- Ennen koneen siirtämistä pitempiaikaiseen säilytykseen, on polttoainesäiliö tyhjennettävä. Kysy lähimmältä bensiiniasemalta, mihin voit toimittaa ylimääräisen polttoaineen.
- Varmista, että kone on puhdistettu hyvin ja että täydellinen huolto on tehty ennen pitkäaikaissäilytystä.
- Terälaitteen kuljetussuojuksen on aina oltava asennettuna koneen kuljetuksen tai säilytyksen aikana.
- Varmista koneen kiinnitys kuljetuksen aikana.
- Moottorin tahattoman käynnistyksen estämiseksi sytytystulpan suojus on irrotettava aina kun kone siirretään pitkäaikaissäilytykseen, kun kone on ilman valvontaa ja kun koneelle tehdään mitä tahansa huoltotoimenpiteitä.
VAROITUS! Käsittele polttoainetta varovasti. Muista palo-, räjähdys- ja sisäänhengitysvaarat.
Polttoaine
HUOM! Kone on varustettu kaksitahtimoottorilla, jota on aina käytettävä bensiinin ja kaksitahtimoottoriöljyn sekoituksella. Oikean seossuhteen varmistamiseksi on tärkeää mitata sekoitettava öljymäärä tarkasti. Pieniä polttoainemääriä sekoitettaessa vaikuttavat öljymäärän pienetkin virheellisyydet voimakkaasti seossuhteeseen.
VAROITUS! Polttoaine ja polttoainehöyryt ovat erittäin tulenarkoja ja voivat hengitettynä ja ihokosketuksessa aiheuttaa vakavia vahinkoja. Käsittele siksi polttoainetta varovasti ja huolehdi polttoaineen käsittelypaikan hyvästä ilmanvaihdosta.
Bensiini
HUOM! Käytä aina öljysekoitteista laatubensiiniä, jonka oktaaniluku on vähintään 90 (RON). Jos koneesi on varustettu katalysaattorilla (ks. luku Tekniset tiedot), on aina käytettävä lyijytöntä öljysekoitteista laatubensiiniä. Lyijyllinen bensiini pilaa katalysaattorin.
Ympäristöä säästävää bensiiniä, nk. alkylaattibensiiniä, on käytettävä siellä, missä sitä on saatavana.
Etanolia sisältävää E10-polttoainetta saa käyttää (etanolia enintään 10%). Enemmän kuin 10 tilavuusprosenttia etanolia sisältävät polttoaineet voivat aiheuttaa ilma-polttoaineseoksen epätasapainoa, mikä voi vahingoittaa moottoria.
Suositeltu alhaisin oktaaniluku on 90 (RON). Jos moottoria käytetään bensiinillä, jonka oktaaniluku on alhaisempi kuin 90, voi seurauksena olla nk. nakutus. Tämä nostaa moottorin lämpötilaa, mistä voi seurata moottorivaurioita. Työhön, jossa konetta käytetään jatkuvasti suurilla pyörimisnopeuksilla, suositellaan suurempaa oktaanilukua.
Kaksitahtiöljy
- Parhaan tuloksen ja suorituskyvyn saavuttamiseksi suositellaan HUSQVARNA-kaksitahtiöljyä, joka on suunniteltu erityisesti meidän ilmajäähdytteisille kaksitahtimoottoreillemme.
- Älä koskaan käytä kaksitahtiöljyä, joka on tarkoitettu vesijäähdytteisille ulkolaitamoottoreille, eli nk. outboardoil-öljyä (nimitetään TCW:ksi).
- Älä koskaan käytä nelitahtimoottoreille tarkoitettua öljyä.
- Alhainen öljynlaatu tai liian rasvainen öljy/polttoaineseos voivat vaarantaa katalysaattorin toiminnan ja lyhentää sen käyttöikää. Seossuhde 1:50 (2%) HUSQVARNA-kaksitahtiöljy. 1:33 (3%) muut ilmajäähdytteisille kaksitahtimoottoreille tarkoitetut öljyt, luokitus JASO FB/ISO EGB.
| Bensiini, litraa | Kaksitahtiöly, litraa |
| 2% (1:50) | 3% (1:33) |
| 5 0,10 0,15 | | |
| 10 0,20 0,30 | | |
| 15 0,30 0,45 | | |
| 20 0,40 0,60 | | |
POLTTOAINEEN KÄSITTELY

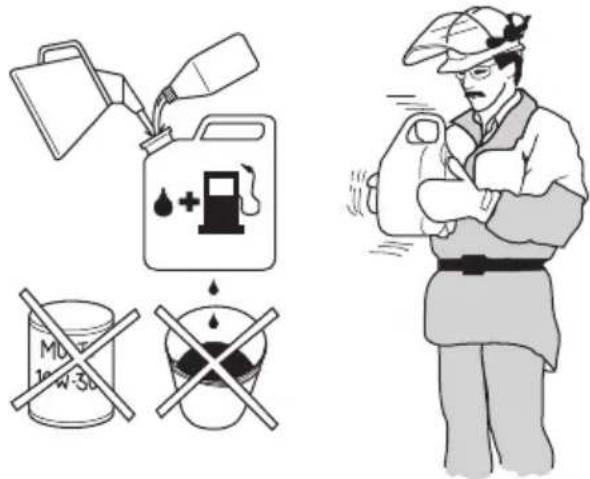

Sekoitus
- Sekoita bensiini ja öljy aina puhtaassa, bensiinille hyväksytyssä astiassa.
- Lisää aina ensin puolet sekoitettavasta bensiinistä.
- Lisää sen jälkeen koko öljymäärä. Sekoita (ravista) polttoaineseosta. Lisää loput bensiinistä.
- Sekoita (ravista) polttoaineseos huolellisesti ennen koneen polttoainesäiliön täyttämistä.
- Sekoita polttoainetta enintään 1 kuukauden tarvetta vastaava määrä.
- Jos konetta ei käytetä pitkään aikaan, on polttoainesäiliö tyhjennettävä ja puhdistettava.
VAROITUS!
Katalysaattoriäänenvaimennin on erittäin kuuma sekä käytön aikana että pysäytyksen jälkeen. Tämä koskee myös joutokäyntiä. Muista tulipalon vaara erityisesti lähellä tulenarkoja aineita ja/tai kaasuja käsiteltäessä.
Tankkaus
VAROITUS! Seuraavat turvatoimet vähentävät tulipalon vaaraa:
Sekoita ja kaada polttoainetta ulkotiloissa, joissa ei ole kipinöitä tai liekkejä.
Älä tupakoi tankattaessa äläkä aseta kuumia esineitä polttoaineen lähelle.
Älä koskaan tankkaa moottorin käydessä.
Pysäytä moottori ja anna sen jäähtyä muutamia minuutteja ennen tankkausta.
Avaa polttoainesäiliön korkki hitaasti tankkauksen yhteydessä, niin että mahdollinen ylipaine häviää hitaasti.
Kiristä polttoainesäiliön korkki huolellisesti tankkauksen jälkeen.
Siirrä aina kone pois tankkauspaikalta ja polttoaineen läheisyydestä ennen käynnistämistä.
Käytä ylitäytösuojalla varustettua polttoainesäiliötä. - Jos olet läikyttänyt polttoainetta sen päälle. Pyyhi kaikki roiskeet pois ja anna bensiinijäännösten haihtua. Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi. Säiliössä olevat epäpuhtaudet aiheuttavat käyntihäiriöitä. - Varmista, että polttoaine on sekoittunut hyvin ravistamalla astiaa ennen tankkausta.
Tarkastus ennen käynnistystä
Tarkasta, että trimmipää ja trimmisuojus ovat ehjät ja ettei niissä ole halkeamia. Vaihda trimmipää tai trimmisuojus, jos niihin on kohdistunut iskuja tai niissä on halkeamia.
- Älä koskaan käytä konetta ilman suojuksia tai viallisin suojuksin. Kaikkien koteloiden on oltava oikein asennettuina ja ehjiä ennen koneen käynnistystä.
Käynnistys ja pysäytys
VAROITUS! Koko kytkinkotelon runkoputkineen on oltava asennettuna ennen koneen käynnistystä, muussa tapauksessa kytkin saattaa irrota ja aiheuttaa henkilövahinkoja.
Siirrä aina kone pois tankkauspaikalta ja polttoaineen läheisyydestä ennen käynnistämistä. Aseta kone tukevalle alustalle. Varmista, ettei terälaite pääse osumaan mihinkään esineeseen.
Varmista, ettei työalueella ole asiaankuulumattomia, muussa tapauksessa on olemassa vakavien henkilövahinkojen vaara. Turvaetäisyys on 15 metriä.

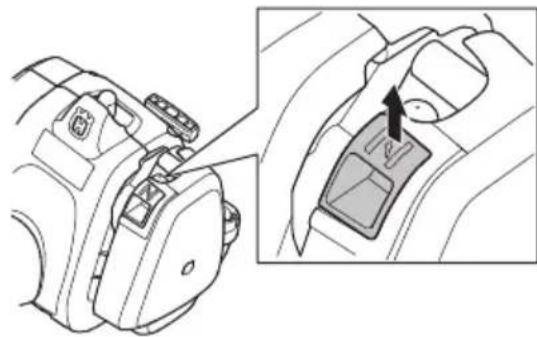

Kylmän moottorin käynnistys
Polttoainepumppu: Paina polttoainepumpun kumirakkoa useita kertoja, kunnes polttoainetta alkaa valua rakkoon (noin 10 kertaa). Rakon ei tarvitse olla aivan täynnä.
Rikastin: Aseta rikastin rikastusasentoon.
VAROITUS! Kun moottori käynnistetään rikastin rikastusasennossa, terälaite alkaa pyöriä välittömästi.
Paina koneen runkoa maata vasten vasemmalla kädellä (HUOM! Ei jalalla!). Tartu käynnistyskahvasta, vedä käynnistysnarusta hitaasti oikealla kädellä, kunnes tunnet vastuksen (kytkentäkynnet tarttuvat) ja vedä sen jälkeen nopein ja voimakkain vedoin. Älä koskaan kiedo käynnistysnarua kätesi ympärille.
HUOM!
Älä paina kaasuliipaisinta moottorin käynnistyksen aikana.
Jatka narun vetämistä, kunnes moottori alkaa käynnistyä (tai enintään viisi kertaa). Jos moottori käynnistyy tai yrittää käynnistyä, paina rikastinvipu käyntiasentoon. Jatka narusta vetämistä, kunnes moottori käynnistyy. Kun moottori käynnistyy, anna sen lämmetä 30 sekuntia ennen täydellä kaasulla käyttöä.
HUOM! Älä vedä käynnistysnarua täysin ulos äläkä irrota otetta käynnistyskahvasta, kun naru on täysin ulkona. Tämä voi vaurioittaa konetta.
KÄYNNISTYS JA PYSÄYTYS
Lämpimän moottorin käynnistys
Polttoainepumppu: Painele polttoainepumpun kumirakkoa useita kertoja, kunnes polttoainetta alkaa valua rakkoon. Rakon ei tarvitse olla aivan täynnä.
Paina rikastinvipu käyntiasentoon. Jatka narusta vetämistä, kunnes moottori käynnistyy. Kun moottori käynnistyy, käytä täyttä kaasua.
Pysäytys
Moottori pysäytetään katkaisemalla sytytys.

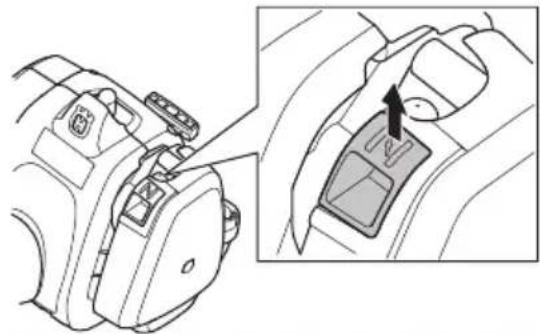

HUOM! Pysäytyskosketin palautuu automaattisesti käynnistysasentoon. Sen vuoksi, tahattoman käynnistyksen estämiseksi, sytytystulpan suojus on aina irrotettava sytytystulpasta asennuksen, tarkastuksen ja/tai huollon ajaksi.
Yleiset työohjeet
TÄRKEÄÄ!
Tässä osassa käsitellään trimmin käyttöön liittyviä yleisiä turvamääräyksiä.
Kun joudut tilanteeseen, jossa trimmin käytön jatkaminen tuntuu epävarmalta, on sinun kysyttävä neuvoa asiantuntijalta. Käänny jälleenmyyjäsi tai huoltoliikkeesi puoleen.
Älä tee mitään sellaista, mihin et katso taitosi riittävän.
Ennen käyttöä sinun on ymmärrettävä metsänraivauksen, ruohonraivauksen ja ruohontrimmauksen ero.
Yleiset turvamääräykset
1 Tarkkaile ympäristöä: - Varmistaaksesi, etteivät ihmiset, eläimet tai muut tekijät pääse vaikuttamaan koneen hallintaan. - Varmistaaksesi, etteivät ihmiset, eläimet tai muut ole vaarassa joutua kosketuksiin terälaitteen tai terälaitteesta sinkoutuvien irtonaisten esineiden kanssa. HUOM! Älä koskaan käytä konetta niin, ettei sinulla onnettomuustapauksessa ole mahdollisuutta kutsua apua. 2 Tarkasta työskentelyalue. Poista kaikki irralliset esineet, kuten kivet, lasinsirpaleet, naulat, rautalangat, narut ja vastaavat, jotka voivat sinkoutua liikkeelle tai kietoutua leikkuulaitteistoon. 3 Vältä käyttöä epäsuotuisissa sääoloissa. Esimerkiksi sumussa, rankkasateessa, kovassa tuulessa, pakkasessa jne. Huonossa säässä työskentely on väsyttävää ja voi aiheuttaa vaaratekijöitä, esimerkiksi tehdä alustasta liukkaan. 4 Varmista, että voit siirtyä ja seisoa turvallisesti.
5 Seiso tasapainoisessa ja tukevassa asennossa. Älä kurota. Säilytä aina tukeva asento ja tasapaino.
6 Käytä aina molempia käsiä koneen kiinnipitämiseen. Pidä konetta kehon oikealla puolella.
7 Pidä leikkuulaitteisto vyötärön korkeudella. 8 Siirtymisen ajaksi on moottori sammutettava. 9 Älä koskaan laske konetta maahan moottorin käydessä, jos et pysty valvomaan sitä koko ajan.
VAROITUS! Koneen käyttäjä eikä kukaan muu saa yrittää vetää raivattua materiaalia sivuun moottorin tai terälaitteen pyöriessä, sillä seurauksena voi olla vakavia vahinkoja.
Vahinkojen välttämiseksi pysäytä moottori ja terälaite, ennen kuin poistat teräakselin ympärille kiertyneen materiaalin. Kulmavaihde voi olla kuuma käytön aikana ja jonkin aikaa sen jälkeen. Koskettaminen voi aiheuttaa palovamman.
VAROITUS! Varo sinkoutuvia esineitä. Käytä aina hyväksyttyjä silmänsuojaimia. Älä koskaan nojaa terälaitteen suojuksen yli. Kivet, roskat yms. saattavat sinkoutua silmiin ja aiheuttaa sokeutumisen tai vakavia vahinkoja.
Pidä asiaankuulumattomat etäällä. Lasten, eläinten, katsojien ja avustajien on oltava 15 metrin turva-alueen ulkopuolella. Pysäytä kone välittömästi, jos joku lähestyy sitä. Älä koskaan käänny koneen kanssa ympäri tarkastamatta ensin, ettei turva-alueella ole ketään.
Trimmauksen perustekniikka
Päästä kaasu joutokäynnille aina työvaiheiden välissä. Pitkäaikainen käyttö täydellä kaasulla moottoria kuormittamatta voi aiheuttaa vakavan moottorivaurion.
VAROITUS! Suojuksen ja terälaitteen väliin tarttuu toisinaan oksia ja ruohoa. Pysäytä aina moottori puhdistuksen ajaksi.
Ruohontrimmaus trimmipäällä
Trimmaus
- Pidä trimmipää hieman maanpinnan yläpuolella ja kallista sitä. Raivaus suoritetaan siiman päällä. Anna siiman työskennellä vapaasti. Älä koskaan paina siimaa raivattavaan materiaaliin.
- Siimalla on helppo raivata ruohot ja rikkaruohot seinien, aitojen, puiden ja istutusten viereltä, mutta se voi myös vaurioittaa puiden ja pensaiden arkaa kuorta sekä aidantolppia. Vähennä kasvillisuusvaurioiden vaaraa lyhentämällä siima 10-12 cm:n pituiseksi ja vähentämällä moottorin käyntinopeutta.
Kaapiminen
- Kaapimistekniikalla poistetaan kaikki ei-toivottu kasvillisuus. Pidä trimmipää hieman maanpinnan yläpuolella ja kallista sitä. Anna siiman pään iskeä maahan puiden, pylväiden, patsaiden ja vastaavien vierustalta. HUOM! Tämä tekniikka lisää siiman kulumista.
- Siima kuluu nopeammin ja sitä on syötettävä ulos useammin kivien, tiilien, betonien, metalliaitojen jne. lähellä työskenneltäessä kuin raivattaessa puiden ja puuaitojen vierustalta.
- Trimmattaessa ja kaavittaessa ei tule käyttää täyttä kaasua (80%), jotta siima kestäisi pidempään ja trimmipää kuluisi vähemmän.
Leikkuu
- Trimmi on ihanteellinen työkalu ruohon leikkuuseen paikoista, joihin on vaikea päästä tavallisella ruohonleikkurilla. Pidä siimaa maanpinnan suuntaisesti ruohoa leikattaessa. Vältä painamasta trimmipäätä maata vasten, koska se voi pilata nurmikon ja vaurioittaa työvälinettä.
Vältä pitämästä trimmipäätä jatkuvasti maassa tavallisen leikkuun aikana. Jatkuva kosketus voi vaurioittaa ja kuluttaa trimmipäätä.
Siivous
Pyörivän siiman puhallusilmaa voidaan käyttää nopeaan ja helppoon puhdistukseen. Pidä siima puhdistettavien pintojen päällä niiden suuntaisesti ja liikuta työvälinettä edestakaisin.
Leikattaessa ja siivottaessa on käytettävä täyttä kaasua hyvän tuloksen saamiseksi.
TÄRKEÄ! Jotta kahvat eivät joudu epätasapainoon tai tärise, trimmeripään suojus on puhdistettava aina, kun siimaa lisätään. Tarkista lisäksi, onko pään toinen osa puhdistettava.
Kaasutin
Joutokäynnin säätäminen
Tarkasta ennen säätöjen tekemistä, että ilmansuodatin on puhdas ja että ilmansuodattimen kansi on paikallaan.
Säädä joutokäynti joutokäyntiruuvilla T, jos uusintasäätö on tarpeen. Kierrä T-ruuvia ensin myötäpäivään, kunnes terälaite alkaa pyöriä. Kierrä ruuvia sen jälkeen vastapäivään, kunnes terälaite pysähtyy.
Joutokäyntinopeus on oikea, kun moottori käy tasaisesti kaikissa asennoissa. Lisäksi säädössä on oltava hyvä marginaali pyörimisnopeuteen, jolla terälaite alkaa pyöriä.
Suositeltu joutokäyntinopeus: Katso luku Tekniset tiedot.
VAROITUS! Jos joutokäyntiä ei voida säätää niin, ettei terälaite pyöri, ota yhteys jälleenmyyjääsi/huoltoliikkeeseesi. Älä käytä konetta, ennen kuin se on säädetty oikein tai korjattu.
Äänenvaimennin
HUOM! Tietyt äänenvaimentimet on varustettu katalysaattorilla. Katso luvusta Tekniset tiedot, onko koneesi varustettu katalysaattorilla.
Äänenvaimennin vaimentaa äänitasoa ja ohjaa pakokaasut käyttäjästä poispäin. Pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat aiheuttaa tulipalon, jos pakokaasut suunnataan kohti kuivaa ja palavaa materiaalia.
Jotkut äänenvaimentimet on varustettu erityisellä kipinänsammutusverkolla. Jos koneesi on varustettu tällaisella äänenvaimentimella, verkko on puhdistettava kuukausittain. Puhdistus käy parhaiten teräsharjalla. Katalysaattorittomissa äänenvaimentimissa verkko on puhdistettava ja tarvittaessa vaihdettava kerran viikossa. Katalysaattoriäänenvaimentimissa verkko on tarkastettava ja tarvittaessa puhdistettava kerran kuukaudessa. Jos verkko on vioittunut, se on vaihdettava. Jos verkko tukkeutuu usein, se voi olla merkkinä katalysaattorin toiminnan heikentymisestä. Ota yhteys jälleenmyyjäsi asian tarkistamiseksi. Jos verkko on tukkeutunut, kone ylikuumenee, mistä seuraa sylinteri- ja männänvaurioita.
HUOM!
Kuvassa kotelon takaosa on irrotettu vain selvyyden vuoksi. Suojuksen poistoa ei suositella verkon huoltoa varten.
HUOM! Älä koskaan käytä konetta, jonka äänenvaimennin on huonossa kunnossa.
VAROITUS!
Katalysaattoriäänenvaimennin on erittäin kuuma sekä käytön aikana että pysäyttämisen jälkeen. Tämä koskee myös joutokäyntiä. Kosketus voi aiheuttaa palovammoja iholle. Huomioi tulipalon vaara!

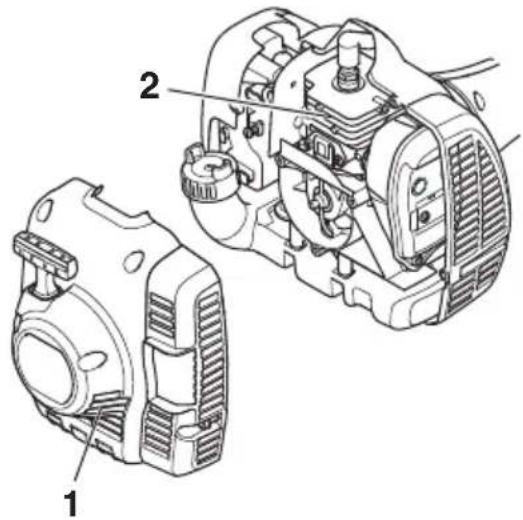

Jäähdytysjärjestelmä
Käyntilämpötilan pitämiseksi mahdollisimman alhaisena kone on varustettu jäähdytysjärjestelmällä.
Jäähdytysjärjestelmän osat ovat:
1 Käynnistimen ilmanottoaukko. 2 Sylinterin jäähdytysrivat.
Puhdista jäähdytysjärjestelmä harjalla vuosittain, vaikeissa käyttöolosuhteissa useammin. Likainen tai tukkeutunut jäähdytysjärjestelmä johtaa koneen ylikuumenemiseen, josta on seurauksena sylinterin ja männän vaurioituminen.
Sytytystulppa
Sytytystulpan kuntoa heikentävät:
Väärin säädetty kaasutin. - Polttoaineen öljymäärä virheellinen (liian paljon tai väärää öljyä). Likainen ilmansuodatin.
Nämä tekijät aiheuttavat sytytystulpan kärkien karstoittumisen, josta voi seurata käyntihäiriöitä ja käynnistysongelmia.
Jos koneen teho on heikko, jos sitä on vaikea käynnistää, tai jos joutokäynti on levotonta: tarkasta aina ennen muita toimenpiteitä sytytystulppa. Jos sytytystulppa on karstoittunut, puhdista se ja tarkasta samalla, että kärkiväli on 0,5/0,6 mm. Sytytystulppa on vaihdettava
suunnilleen kuukauden käytön jälkeen, tarvittaessa aikaisemmin.
HUOM! Käytä aina suositeltua sytytystulppaa! Väärä sytytystulppa voi tuhota männän/sylinterin. Varmista, että sytytystulppa on varustettu nk. radiohäiriöiden poistolla. Katso luku Tekniset tiedot.
Jaettava runkoputki
Alemmassa runkoputkessa oleva käyttöakselin pää on voideltava sisäpuolelta rasvalla 30 käyttötunnin välein. On olemassa vaara, että jaettavissa malleissa käyttöakselin päät (uraliitokset) alkavat ahdistaa, jos niitä ei voidella säännöllisesti.
Ilmansuodatin
Puhdistamalla ilmansuodatin säännöllisesti pölystä ja liasta vältetään seuraavat ongelmat:
Kaasutinhäiriöt Käynnistysongelmat - Tehon heikkeneminen - Moottorin osien turha kuluminen. - Epätavallisen korkea polttoaineenkulutus.
Puhdista ilmansuodatin 25 tunnin käytön jälkeen tai useammin, jos olosuhteet ovat poikkeuksellisen pölyiset.
Ilmansuodattimen puhdistus
Irrota ilmansuodattimen kotelo ja poista suodatin. Pese se puhtaaksi lämpimällä saippuavedellä. Varmista, että suodatin on kuiva ennen takaisin asentamista.
Pitkään käytössä ollutta ilmansuodatinta ei saa koskaan täysin puhtaaksi. Siksi ilmansuodatin on vaihdettava säännöllisin väliajoin. Vaurioitunut ilmansuodatin on aina vaihdettava.
Jos konetta käytetään pölyisissä olosuhteissa, on ilmansuodatin öljyttävä. Ks. otsikon Ilmansuodattimen öljyäminen alla olevat ohjeet.

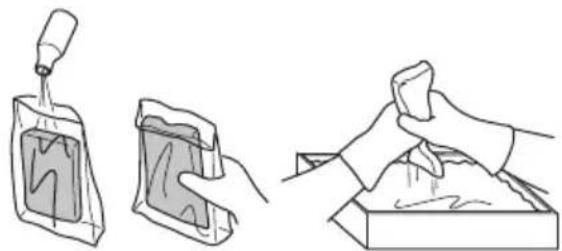

Ilmansuodattimen öljyäminen
Käytä aina HUSQVARNA-suodatinöljyä, tuotenro 531 00 92-48. Suodatinöljy sisältää liuottimia, jotta se olisi helppo levittää tasaisesti suodattimelle. Tästä syystä on ihokosketusta vältettävä.
Pane suodatin muovipussiin ja kaada päälle suodatinöljyä. Levitä öljy puristelemalla muovipussia. Väännä suodatin muovipussissa ja kaada ylimääräinen öljy pois ennen suodattimen asentamista koneeseen. Älä koskaan käytä tavallista moottoriöljyä. Tavallinen öljy
painuu melko nopeasti suodattimen läpi ja jää sen pohjalle.
Kulmavaihde
Kulmavaihde on tehtaalta toimitettaessa täytetty sopivalla rasvamäärällä. Ennen koneen käyttöönottoa on kuitenkin tarkastettava, että 3/4 vaihteesta on täytetty rasvalla. Käytä HUSQVARNA-erikoisrasvaa.
Vaihteiston voiteluaine on yleensä vaihdettava ainoastaan mahdollisten korjausten yhteydessä.
Huoltokaavio
Seuraavassa on esitetty luettelo koneelle suoritettavista huoltotoimista. Useimmat kohdat on kuvattu kappaleessa Huolto. Käyttäjä saa tehdä ainoastaan sellaisia huolto- ja kunnostustehtäviä, jotka on kuvattu tässä käyttöohjeessa. Laajemmat toimenpiteet tulee antaa valtuutetun huoltokorjaamon tehtäväksi.
| Kunnossapito | Viikoittaiset toimenpiteet | Kuukaussittais et toimenpiteet | Vuosittainen huolto |
| Puhdista kone ulkopuolelta. X | | | |
| Tarkasta, että kaasulipasin ja varmistin ovat turvallissessa käytökunnossa. | X | | |
| Tarkasta, että pysäytin toimii. X | | | |
| Tarkasta, ettei teräläite pyörì joutokäynillä. X | | | |
| Puhdista ilmansuodatin. Vaihda tarvittaessa. X | | | |
| Tarkasta, että suojus on ehjä ja ettei siinä ole halkeamia. Vaihda suojus,Jos siihen on kohdistunut iskuja tai siinä on halkeamia. | X | | |
| Tarkasta, että trimmipää on kunnossa ja ettei siinä ole halkeamia. Vaihda trimmipää tarvittaessa. | X | | |
| Tarkasta, että ruuvit ja mutterit ovat kireällä. X | | | |
| Tarkasta, ettei moottorissa, sällössä tai poltoainepukkissa ole vuotoja. | X | | |
| Tarkasta, että 3/4 kulmavaihteesta on täytetty voiteluaineella. Lisää tarvittaessa erikoisrasvaa. | X | | |
| Tarkasta käynnistilaite käynistysnarulla. X | | | |
| Puhdista sytytystulppa. Irrota tulppa ja tarkasta kärkiväli. Säädä kärkiväliksi 0,5 mm tai vaihda sytytystulppa. Varmista, että sytytystulppa on varustettu nk. radiohäiriöiden poistolla. | | | X |
| Puhdista kaasuttimen ulkopinta ja ympäristö. X | | | |
| Puhdista koneen jäähdytysjärestelmä. X | | | |
| Puhdista tai vaihda äenvaimentimen kipinänsammutusverkko (koskee vain katalysaattorittomia äenvaimentimia). | | | X |
| Tarkasta, että poltoairesuodatin ei ole likainen tai poltoaireletkussa ole halkeamia tai muita vauroiita. Vaihda tarvittaessa. | | | X |
| Tarkasta kaikki kaapelit ja liitännät. X | | | |
| Tarkasta kytkimen, kytkinjousten ja kytkinrummun koluminen. Vaihdata tarvittaessa valtuutetussa huoltokorjaamossa. | | | X |
| Vaihda sytytystulppa. Varmista, että sytytystulppa on varustettu nk. radiohäiriöiden poistolla. | | | X |
Tekniset tiedot
| 129C 129L 129LK
(A05328CCHV) (A05328CSHV) (A05328CSHV) |
| Moottori | | | |
| Sylinteritilavuus, cm3 | 27,6 | 27,6 | 27,6 |
| Sylinterihalkaisija, mm 36,0 | 36,0 | 36,0 | 36,0 |
| Iskunpituus, mm 27 | 27 | 27 | 27 |
| Joutokäntynopeus, r/min 3200-3600 | 3200-3600 | 3200-3600 | 3200-3600 |
| Suosittelu suurin ryntäysnopeus, r/min 8500 | 8500 | 8500 | |
| Käytöakselin pyörismisopeus, r/min | 8500 | 8500 | 8500 |
| ISO 8893-standardin mukainen enimmäisteho (kW/kierr./min) | 0,8/8000 | 0,8/8000 | 0,8/8000 |
| Katalysaattoriäänenvaimennin | Kyllä | Kyllä | Kyllä |
| Kierrosluvun mukaan säätvyä sytytjsjärestelmä | Kyllä | Kyllä | Kyllä |
| Sytytysjärestelmä | | | |
| Sytytystulppa | NGK CMR6A | NGK CMR6A | NGK CMR6A |
| Kärkiväli, mm | 0,5 | 0,5 | 0,5 |
| Poltoaine-/voitelujärgestelmä | | | |
| Poltoainesäiliön tilavuus, cm3/litraa | 340/0,34 | 340/0,34 | 340/0,34 |
| Paino | | | |
| Paino, ilman poltoainetta, terälaitetta ja suojusta, kg | 4,6 | 5,2 | 6,0 |
| Melupäastöt | | | |
| (ks. huom. 1) | | | |
| Äänentehotasop, mitatu dB(A) | 105 | 105 | 105 |
| Äänentehotasop, taatu LWA dB(A) | 114 | 114 | 114 |
| Äänitasot | | | |
| (ks. huom. 2) | | | |
| Ekvivalentti änenpoinetasop käytäjän korvan tasalla mitattuna standardien EN ISO 11806 ja ISO 22868 mukaan, dB(A): | 93 | 95 | 95 |
| Tärinatasot | | | |
| (ks. huom. 3) | | | |
| Kahvonden vastaavat tärinatasot (ahv,eq) mitattuna standardien EN ISO 11806 ja ISO 22867 mukaan, m/s2 | | | |
| Varustetu trimmipäällä (alkuperäinen), vasen/oikea | 3,7/3,6 | 9,9/8,9 | 9,9/8,9 |
Huom. 1: Melupäästö ympäristöön äänentehona (LWA) EY-direktiivin 2000/14/EY mukaisesti mitattuna. Koneen ilmoitettu äänentehotaso on mitattu käyttäen alkuperäistä terälaitetta, joka antaa suurimman äänentehotason. Taatun ja mitatun äänitehon erona on se, että taattu ääniteho sisältää myös mitatun tuloksen hajonnan ja vaihtelun saman mallin eri koneiden välillä direktiivin 2000/14/EY mukaisesti. Huom. 2: Ilmoitetuilla tiedoilla vastaavasta koneen äänenpainetasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1 dB (A). Huom. 3: Ilmoitetuilla tiedoilla vastaavasta tärinätasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1 m/s²
TEKNISET TIEDOT
| 129LK | | |
| Hyväksytät lisävarusteet Typpi Teräälitteen suojus, Tuotenro | | |
| Teräakselin kierre M10 | | |
| Trimmipää T25 (Ø 2,0 - 2,7 mm siima) | 574 19 87-01 | |
| 129C, 129L | | |
| Hyväksytät lisävarusteet Typpi Teräälitteen suojus, Tuotenro | | |
| Teräakselin kierre 3/8 R | | |
| Trimmipää | T25 (Ø 2,0 - 2,7 mm siima) 574 47 95-01 |
| T25C (Ø 2,0 - 2,7 mm siima) 574 47 95-01 |
Seuraavia lisävarusteita suositellaan alla mainituille malleille.
| Lisävarusteet Tuotenro Käytökohde | | |
| Harjalisäläite runkoputkineen SR600 537 19 67-01 129LK | | |
| Pensasleikkurilisäläite runkoputkineen HA 850 537 19 66-06 129LK | | |
| Reunaleikkurilisäläite runkoputkineen 537 19 69-01 129LK | | |
| Sahalisäläite runkoputkineen PA 1100 | 537 18 33-16 129LK | |
| Sahalisäläite ilman runkoputkea PA | 537 18 33-11 129LK | |
| Maanmuokkauslaite, sisältaa runkoputken CA 150 | 537 42 54-01 129LK | |
| Trimmerisarja, sisältaa runkoputken TA 850 | 537 35 35-01 | 129LK |
EY-vaatimustenmukaisuusvakuutus
Julkaisija: Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. +46-36-146500.
Husqvarna AB ottaa täyden vastuun ilmoituksen kohteesta: trimmeri ja/tai ruohoraivuri, sarja(t) A05328CCHV / A05328CSHV, joihin sisältyvät mallit 129C, 129L/129LK tässä järjestyksessä vuoden 2013 sarjanumeroista alkaen. Sarjan numero ja mallinumero on ilmoitettu selvästi arvokilvessä vuoden yhteydessä ennen sarjanumeroa.
Edellä kuvattu ilmoituksen kohde on seuraavien neuvoston direktiivien mukainen:
- 2006/42/EY koneista, 17. toukokuuta 2006
- 2004/108/EY sähkömagneettisesta yhteensopivuudesta, 15. joulukuuta 2004
- 2000/14/EY ulkona käytettävien laitteiden melupäästöistä ympäristöön, 8. toukokuuta 2000.
Ilmoitetut äänenvoimakkuusarvot on kerrottu käyttöohjeen teknisten tietojen osiossa direktiivin liitteen V mukaisesti.
Seuraavia standardeja on sovellettu:
EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007
TUV Rheinland N.A. on suorittanut Husqvarna AB:lle vapaaehtoisen tyyppitarkastuksen ja tuottanut näin Euroopan parlamentin ja neuvoston konedirektiivin 2006/42/EY mukaisen vaatimustenmukaisuusvakuutuksen AK72133896.01. Vakuutus pätee kaikkiin valmistuspaikkoihin ja -maihin tuotteessa ilmoitettujen tietojen mukaisesti. Oheinen ruohotrimmeri/ruohoraivuri on tarkistetun mallikappaleen mukainen.
Allekirjoitettu seuraavan yrityksen puolesta: Husqvarna AB, Huskvarna, Ruotsi, 2013-12-27.
Ronnie E. Goldman, suunnittelupäällikkö. (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja.)
SYMBOLIEN SELITYKSET
Väljuva völli suurin pyörimisnopeus, r/min
max 10000 rpm
Säännöllinen puhdistus on tarpeen.
Visuaalinen tarkastus.
SISÄLLYSLUETTELO
Sisällysluettelo
SYMBOLIEN MERKITYKSET
Lue käyttöohje huolellisesti läpi.
VAROITUS! Pitkäaikainen melu voi aiheuttaa pysyvän kuulovaurion.
VAROITUS! Äänenvaimentimen sisältämät kemikaalit voivat olla syöpää aiheuttavia. Vältä kosketusta näihin aineisiin, jos äänenvaimennin rikkoutuu tai vaurioituu.
VAROITUS! Muista tämä:
Moottorin pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat aiheuttaa tulipalon. Älä siksi koskaan käynnistä tätä sisätiloissa tai tulenarkojen materiaalien lähellä!
YLEISET TURVALLISUUSOHJEET
Leikkuulaite
ETTEVAATUST! Vale liikeosa võib suurendada õnnetuste ohtu.
Trimmeripea
TÄHTIS!
Süüteküünlad mõjutavad:
Katalüsaatoriga summuti Jaa Jaa Jaa
Seadistatavate pööretega süütesüsteem
Jaa Jaa Jaa
Süütesüsteem
Süüteküünlad
NGK CMR6A
NGK CMR6A
NGK CMR6A
Elektroodide vahe, mm
0.5
0,5
0.5
Cmyka:3aedeCTBaTe Cmykaa.
PNEyPENHEHNE!PnCtapTnpaHe HaBnraTeJIcBcCMyKaU,NoCTaBeH B noLoHeHneHa CMyKBaHe,peKeTo 06OpyDbaHe ce 3aDbNkBa He3a6aBHO.
HaTnCHeTe Kopnyca Ha MaunHata C JyBaTa pKbKa KbM 3amrTa (3A6EJIeKKA! He npaBeTe TOba c KpaK!). XbaHete DpBHKata Ha CTapTepa N3TerIe6abHO CTapTepHnU Hyp C IacHata pBka Do noLoHeHne, KOrato YcETnTe CbnpOTNa (3b6uHte Ha CTapTepa 3auenBA), cJeD Koeto N3dBpNBAte UHpya C 6bp3n IN CNJIN DmHKeHn. He 6nuBa HnKora Da HABNBATE CTapTepHnU Hhyp OKoJOp Bkata cn.
He cTnckaTepeyIaTopaHa InpoceJIHaTa KJIana,doKaTo npaBInTe onNT 3a CTapTnpaHe Ha DBnraTeJ.
MHorokpatHo n3dpbnaTe BbHeTo,doKaTo DBraratJIaT ce onnTa da cTapTnpa (NIM MaKcHym 3 n3dbpNaBnHa).Ako DBraratJIaT CTapTnpa NnCe oNtBa Da cTapTnpa,HaTncHeTe Nocta Ha CmyKaay HanoJy BaPbTHo noLoJeHne. IpoJbJaBaTe Da dPnATE cnHno shypa, DOkaTo DBraratJIaT 3anaJi.CJeI KaTo DBraratJIaCTapTnpa,OCTaBeTe Ro Da 3arpee 3a 30cekyHn, npdi da noJaTe PbJHa ra3.
BHIMAHHE! He 6nBa Da ce n3dIpbna n3UJIO CTapTOBTo BbHe Ia Ce OTnycKa dpbHKata Ha CTapTepa npHaNbJIHo N3TeJrEHO noJIOKeHne. Toba MoJe Da nobpeDn MaunHaTa.
CTapTupaHe Ha 3aRpyT DnVraTeJ
TOpnBHa nomna: NomnaTe rymeHnMexyp Ha TOpNBHaTa nomna DoKaTo rOpNBoTo 3anoUHe Da 3aIbJIbMa Mexypa. He e Heo6xoDmMo mexypbT da ce HanbJIHn n3craJIo.
HaTnCHeTe NocTa Ha CmyKaUa HAnOly B pa6oTHo noLoKeHne. IpoIbJIkaBaIe Ta Da IbPnaTe CnHIO shypa,doKaTo DnIraTeJrT 3anaII. Uom DnIraTeJrT cTapTnpa, noaIte IIbJIHa ra3.
N3KJIIOUBaHe
Дигагелт ce N3KJIIOUyBa, KaTo ce N3KJIIOUyBa 3anaJBaHeTo.
BHIMAHHE! N3KJIIOUbATEJIaT aBTOMaTHNoCe Bp'ha Na IIpbBOHaJaHTo Cn NoLoJHeHne. 3a Da npedeOTBpaTte HeymuIeHo 3anaJIbAHe KanaUKaTa Ha CBeU Ta Tpr6Ba Da 6bJe OTCTpaHa O T CBeU Ta npu MoHTnpaHe, pOBePka n/IIIN npOBExdHe Ha TexHuecKa noDp'bXka.
OchOBHn yKa3aHn 3a pa6oTa
3ANOMHETE!
Tämä osio sisältää perusturvallisuusohjeet, joita on noudatettava laitteen kanssa työskenneltäessä.
Jos olet tilanteessa, jossa olet epävarma käytöstä, käänny asiantuntijan puoleen. Käänny jakelijan tai huoltopalvelun puoleen.
Vältä kaikkea käyttöä, johon et ole riittävän pätevä.
Ennen kuin aloitat työskentelyn, sinun on erotettava toisistaan terän kosketus, viisto ja muotoilu.
Perusturvallisuussäännöt
Tarkista:
- Varmista, ettei lähellä ole ihmisiä, eläimiä tai muita esineitä, jotka voivat häiritä työtä. Varmistaaksesi, ettei ole vaaraa ihmisille, eläimille tai esineille joutua kosketuksiin pyörivän terän kanssa tai että ei ole esineitä, jotka voivat lentää pois pyörivästä terästä. HUOMIO! Älä koskaan työskentele koneen kanssa, jos on mahdollisuus saada apua onnettomuuden sattuessa. 2. Tarkista työalue. Poista kaikki irtonaiset esineet, kuten kivet, oksat, naulat, ruuvit, jne., jotka voivat joutua kosketuksiin pyörivän terän kanssa tai sinkoutua sen ympäriltä. 3. Älä työskentele huonoissa sääolosuhteissa. Esimerkiksi sumussa, sateessa, tuulessa, kylmässä jne. Työskentely pitkään on väsyttävää ja voi johtaa vaarallisiin tilanteisiin, kuten huimaukseen.
4. Varmista, että voit seistä ja liikkua turvallisesti.
5. Säilytä vakaa tasapaino ja seiso tukevasti maassa. Älä kurkota liian pitkälle eteen- tai taaksepäin työskennellessäsi. Valitse sopiva työasento ja tasapaino koko ajan. 6. Pidä koneesta kiinni molemmin käsin. Pidä kone vakaasti.
7. Pidä laitteisto poissa rististä. 8. Hätätilanteessa moottorin on oltava sammutettu. 9. Älä koskaan aseta konetta maahan moottorin käydessä ilman valvontaa.
VAROITUS! Koneen käyttäjä tai kukaan muu ei saa yrittää poistaa tukkeutunutta materiaalia moottorin käydessä tai terän pyöriessä, koska se voi johtaa vakavaan loukkaantumiseen.
Pysäytä moottori ja terä ennen kuin poistat materiaalia, joka on kertynyt terän päälle, koska muuten on olemassa loukkaantumisvaara. Työskentelyn aikana ja välittömästi sen jälkeen terä voi olla kuuma. Kosketuksessa on palovammariski.
VAROITUS! Loukkaantumisvaara. Suojavarusteet on hyväksytty asianmukaisesti. Älä koskaan poista suojaterää. Varo, etteivät kivet tai roskat pääse silmiin tai aiheuta vakavia vammoja.
Pidä turvaetäisyys. Lasten, eläinten, sivullisten tai auttajien on oltava vähintään 15 metrin etäisyydellä. Jos joku lähestyy, pysäytä kone välittömästi. Älä koskaan käytä konetta tarkistamatta ensin, ettei kukaan ole turva-alueella.
Peruskäyttö
Käynnistäessäsi moottoria on jarrupoljin painettava. Pitkäaikainen käyttö ilman moottorin kuormitusta voi aiheuttaa vakavia vaurioita moottorille.
VAROITUS! Kun kiinnität tai irrotat lisälaitteita, moottori on sammutettava ja suojavarusteet on pidettävä päällä.
Käynnistys ja pysäytys
Moottorin käynnistys 637
Käynnistys kylmällä moottorilla 638
Sijoita suojakäsineet ja suojalasit
Päähän 638
Sijoita suojakäsineet ja suojalasit
Päähän 638
VARO POLTTOVAMMOJA
Polttoaineen turvallisuus 639
Polttoaineen täyttö 639
Vaihteisto 640
KÄYNNISTYS JA PYSÄYTYS
Ennen käynnistystä 641
TEKNINEN TOTEUTUS
