Caractéristiques techniques	Coupe-herbe à essence, moteur 2 temps, cylindrée 28 cm³
Puissance	0,8 kW à 8 000 tr/min
Poids	4,2 kg
Largeur de coupe	43 cm
Type de fil	Fil de nylon, diamètre 2,0 mm
Utilisation	Idéal pour l'entretien des jardins et des espaces verts
Maintenance	Vérification régulière du filtre à air et de l'huile, nettoyage du filtre à essence
Sécurité	Port de lunettes et de gants recommandé, respecter les consignes de sécurité lors de l'utilisation
Informations générales	Facilité de démarrage grâce au système de démarrage facile, garantie de 2 ans

FOIRE AUX QUESTIONS - 129C HUSQVARNA

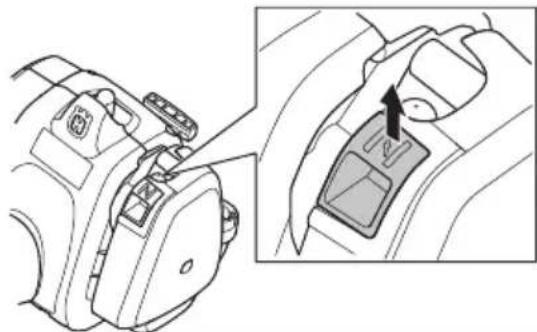

Comment démarrer le coupe-herbe HUSQVARNA 129C ?

Assurez-vous que le coupe-herbe est en position de 'choke', tirez sur le cordon de démarrage jusqu'à ce que le moteur démarre, puis réglez le choke sur 'run'.

Que faire si le moteur ne démarre pas ?

Vérifiez le niveau de carburant, assurez-vous que le coupe-herbe est en position de 'choke', et contrôlez la bougie d'allumage pour tout signe d'usure ou de défaillance.

Comment régler la longueur de la tête de coupe ?

Pour régler la longueur de la tête de coupe, dévissez l'écrou qui maintient la tête en place, ajustez la longueur et resserrez l'écrou.

Comment remplacer la ligne de coupe ?

Retirez la tête de coupe, enlevez l'ancienne ligne, insérez la nouvelle ligne dans les encoches et remettez la tête de coupe en place.

Quelle est la capacité du réservoir de carburant du HUSQVARNA 129C ?

Le réservoir de carburant du HUSQVARNA 129C a une capacité de 0,5 litre.

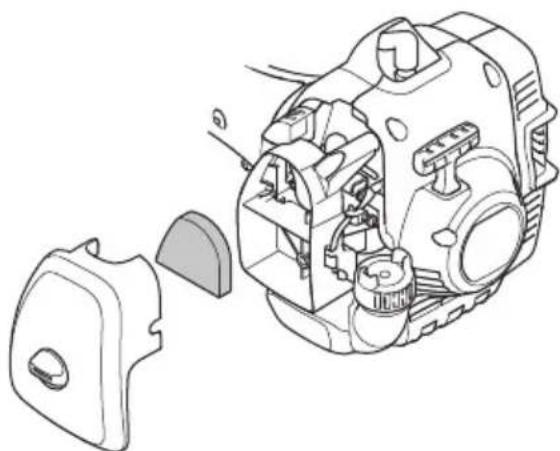

Comment entretenir le filtre à air ?

Retirez le couvercle du filtre à air et nettoyez le filtre avec de l'air comprimé ou remplacez-le s'il est trop encrassé.

Quelle huile dois-je utiliser pour le mélange de carburant ?

Utilisez une huile de deux temps de haute qualité, en suivant les recommandations du fabricant pour le mélange, généralement 50:1.

Que faire si le coupe-herbe surchauffe ?

Arrêtez le moteur et laissez-le refroidir. Vérifiez le filtre à air et le système de refroidissement pour tout blocage.

Comment stocker le coupe-herbe pour l'hiver ?

Vidangez le réservoir de carburant, nettoyez le filtre à air et la tête de coupe, et rangez-le dans un endroit sec et frais.

Quelle est la garantie du HUSQVARNA 129C ?

La garantie standard est de 2 ans pour un usage domestique et 1 an pour un usage professionnel.

MODE D'EMPLOI 129C HUSQVARNA

FR Manuel d'utilisation 140-163

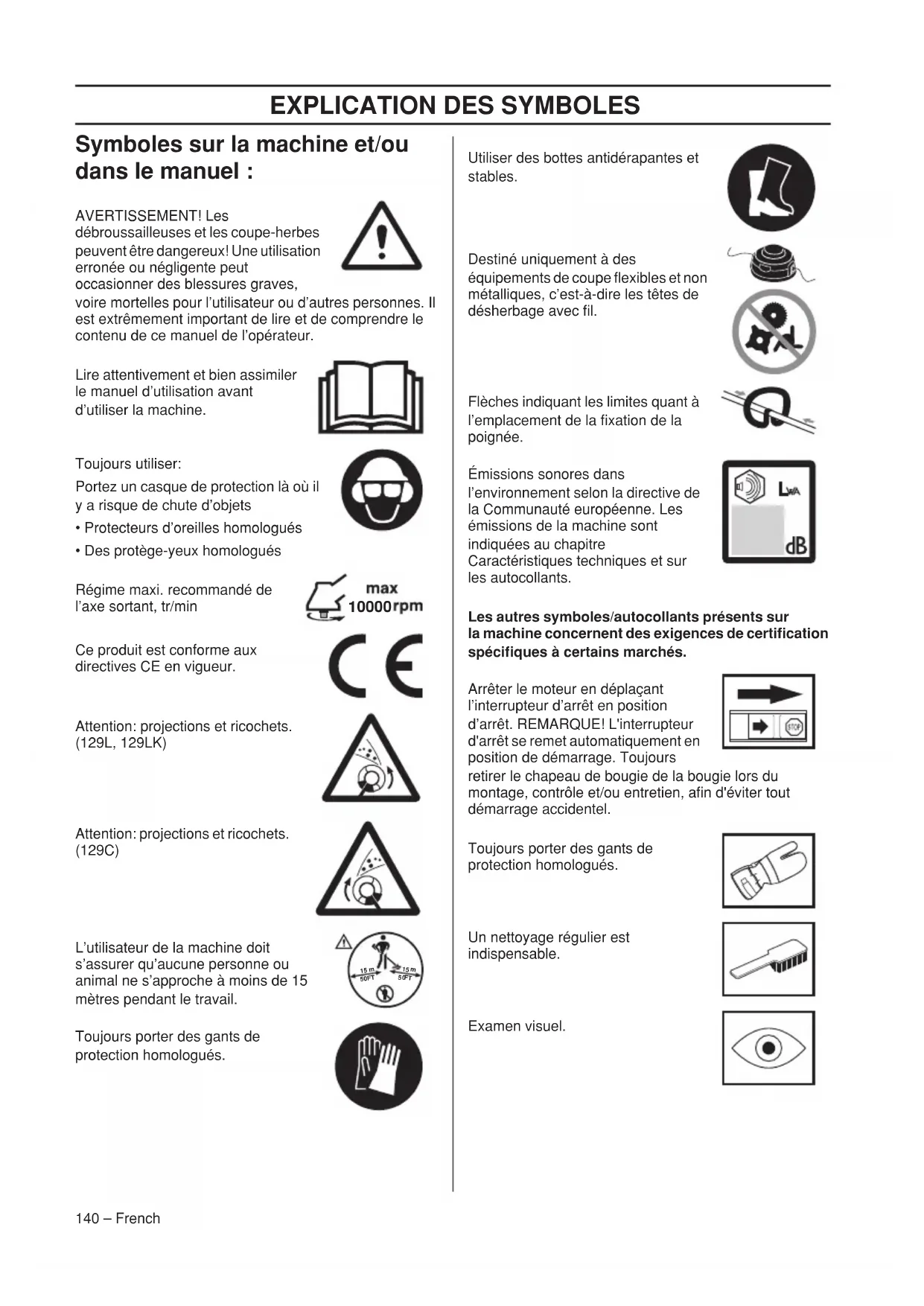

Symboles sur la machine et/oudans le manuel :

AVERTISSEMENT! Les

debroussailleuses et les coupe-herbes peuvent être dangereux! Une utilisation erronée ou négligente peut occasionner des blessures graves,

voire mortelles pour l'utilisateur ou d'autres personnes. Il est extrémement important de dire et de comprendre le contenu de ce manuel de l'opérateur.

Lire attentivement et bien assimilier le manuel d'utilisation avant d'utiliser la machine.

Toujoursutiliser:

Portez un casque de protection la où il y a risque de chute d'objets

• Protecteurs d'oreilles homologués
• Des protège-yeux homologues

Régime maxi. commande de l'axe sortant, tr/min

max 10000rpm

Ce produit est conforme aux directives CE en vigueur.

L'utilisateur de la machine doit s'assurer qu'aucune personne ou animal ne s'approche a moins de 15 metres pendant le travail.

Toujours porter des gants de protection homologues.

Utiliser des bottes antidérapantes et stables.

Destiné uniquement à des
équipements de coupe flexibles et non
metalliques, c'est-à-dire les têtes de
desherbage avec fil.

Flèches indiquant les limites quant à l'emplacement de la fixation de la poignée.

Émissions sonores dans

I'environnement selon la directive de la Communauté européenne. Les émissions de la machine sont indiquées au chapitre

Caracteristiques techniques et sur les autocollants.

Les autres symboles/autocollants présents sur la machine concernent des exigences de certification spécifique à certains marchés.

Arreter le moteur en déplaçant l'interrupteur d'arrêt en position d'arrêt. REMARQUE! L'interrupteur d'arrêt se remet automatiquement en position de démarrage. Toujours

retirer le chapeau de bougie de la bougie lors du montage, contrôle et/ou entretien, afin d'eviter tout demarrage accidentel.

Toujours porter des gants de protection homologues.

Un nettoyage régulier est indispensable.

Examen visuel.

SOMMAIRE

Sommaire Contrôler les points suivants

EXPLICATION DES SYMBOLES

Symboles sur la machine et/ou dans le manuel : . 140

SOMMAIRE

Sommaire 141

Contrôler les points suivants avant la mise en marche: 141

INTRODUCTION

Cher client, 142

QUELS SONT LES COMPOSANTS?

Quels sont les composants du coupe-herbe? 143

INSTRUCTIONS GÉNÉRALES DE SECURITÉ

Important! 144

Équipement de protection personnelle 144

Euplement de securite de la machine 145

Equipement de coupe 147

MONTAGE

Montage de la poignée en boucle 149

Montage et demontage d'un tube de transmission démontable 149

Montage de l'equipement de coupe 150

Montage de la protection de la tete et de la tete de désherbage 150

Montage de la protection de la tete et de la tete de désherbage 150

MANIPULATION DU CARBURANT

Sécurité carburant 151

Carburant 151

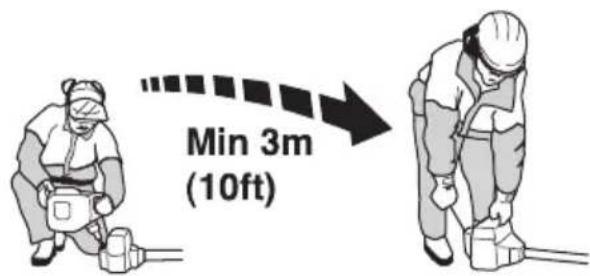

Remplissage de carburant 152

DÉMARRAGE ET ARRÊT

Contrôles avant la mise en marche 153

Demarrage et arrêt 153

TECHNIQUES DE TRAVAIL

Méthodes de travail 155

ENTRETIEN

Carburateur 157

Silencieux 157

Système de refroidissement 158

Bougie 158

Tube de transmission démontable 158

Filtre a air 158

Schaedentretien 160

CHARACTERISTIQUES TECHNIQUES

Caracteristiques techniques 161

Déclaration CE de conformité 163

avant la mise en marche:

Lire attentivement le manuel d'utilisation.

AVERTISSEMENT! Une exposition prolongée au bruit risque de causeur des lesions auditives permanentes. Toujours utiliser des protecteurs d'oreille agreés.

AVERTISSEMENT! Ne jamais modifier sousaucen prétexte la machine sans l'autorisation du fabricant. N'utiliser que des accessoires et des pieces d'origine. Des modifications non-aurorises et I'emploi d'accessoires non-homologues peuvent provoquer des accidents graves et même mortels, à l'utilisateur ou d'autres personnes.

AVERTISSEMENT! Utilisés de manière négligente ou erronée, les débroussaillées et les coupe-herbes peuvent开发商 des outils dangereux pouvant occasionner des blessures graves, voire mortelles pour l'utilisateur ou d'autres. Il est très important de dire attentivement et de bien comprendre les instructions containues dans ce mode d'emploi.

Cher client,

Félicitations pour ce choix d'un produit Husqvarna. Husqvarna a vu le jour en 1689 lorsque le roi Karl XI décida de construire un arsenal pour la fabrication des mousquets au bord de la rivière Huskvarna. Le choix de l'emplacement était logique puisque la rivière Huskvarna servait à produit de l'énergie hydraulique et constituait donc une sorte de centrale hydraulique. En plus de 300 ans d'existence, l'usine Husqvarna a fabriqué de nombreux produits, depuis les cusinières à bois jusqu'àux équipements de cuisine modernes, sans oublier les machines à coudre, les bicyclettes, les motos, etc. La première tondeuse a moteur a été lancée en 1956, suivie en 1959 de la première tronçonneuse. C'est dans ce secteur que Husqvarna est actif aujourd'hui.

Husqvarna est aujourd'hui un des plus grands fabricants du monde de produits destinés à l'entretien des forestes et des jardins. La qualité et les performances sont nos priorités. Notre concept d'affaires est de développement, fabriquer et commercialiser des produits à moteur pour l'entretien des forestes et des jardins et pour les entreprises de construction et d'aménagement des sols. L'objectif d Husqvarna est aussi d'être à la pointe du progrès en matière d'ergonomie, de facilité d'utilisation, de sécurité et de protection de l'environnement; un grand nombre d'innovations ont été développées pour améliorer les produits dans ces domaines.

Nos sommes persuades que you apprecierez la qualite et les performances de nos produits pendant de longues années. L'achat d'un de nos produits you garantit une assistance professionnelle au niveau du service et des réparations en cas de besoin. Si la machine n'a pas ete achetee chez un de nos revendeurs autorisés, demandez a un revendeur l'adresse de I'atelier d'entretien le plus proche.

Nous espérons que cette machine vous donnera toute satisfaction et qu'elle vous accompagnera pendant de longues années. N'oubliez pas que ce manuel d'utilisation est important. En suivant les instructions qu'il contient (utilisation, révision, entretien, etc.), il est possible d'allonger considérablement la durée de vie de la machine et d'augmenter sa valeur sur le marché de l'occasion. En cas de vente de la machine, ne pas outlier de remettre le manuel d'utilisation au nouveau propriétaire.

Nosyouremercionsd'utiliser unproduitHusqvarna！

Husqvarna AB travaillc continuellement au devellopment de ses produits et se reserve le croit d'en modifier, entre autres, la conception et I'aspect sans preavis.

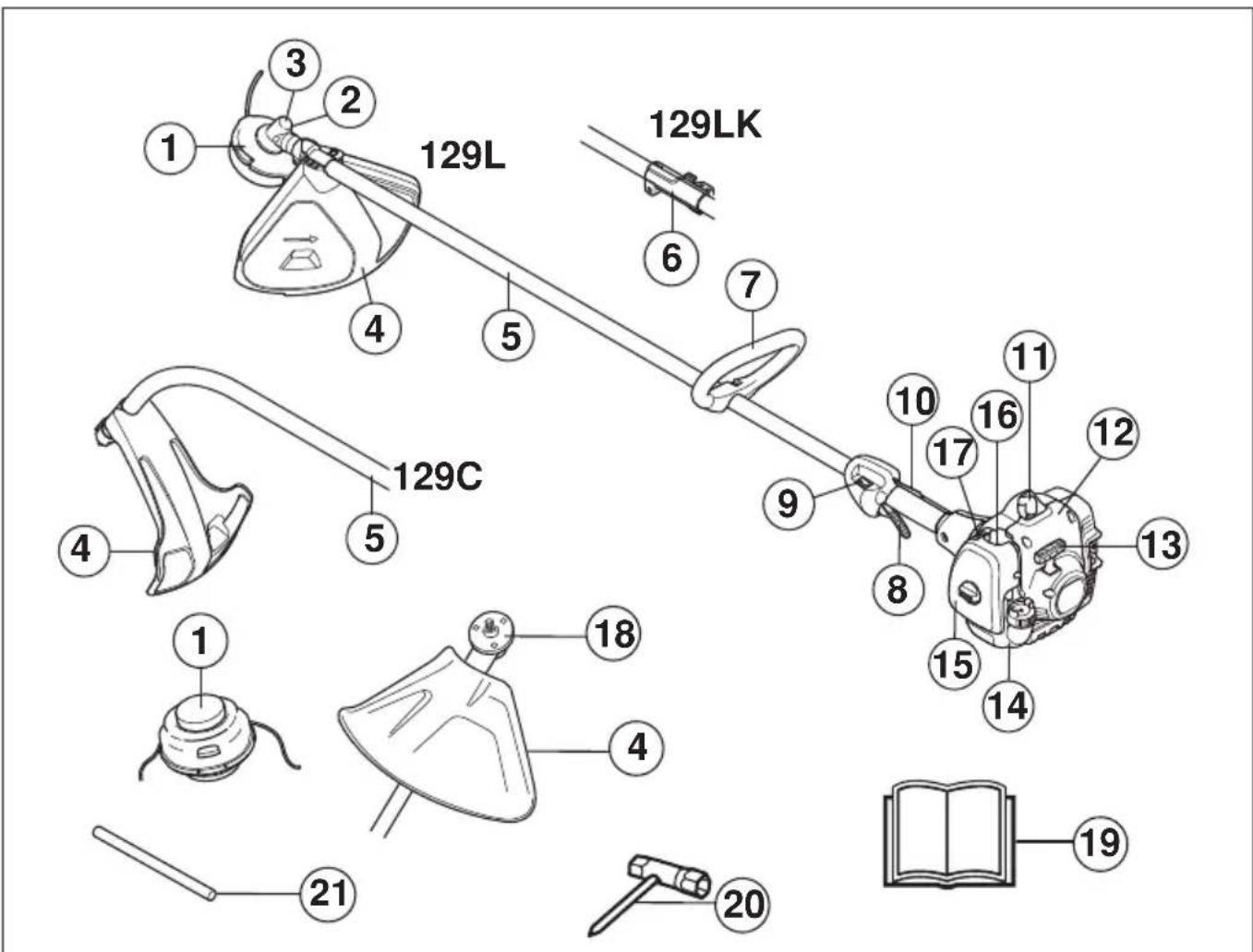

QUELS SONT LES COMPOSANTS?

Quels sont les composants du coupe-herbe?

1 Tête de désherbage
2 Ravitation en lubrifiant, renvoi d'angle
3 Renvoi d'angle
4 Protection pour l'équipement de coupe
5 Tube de transmission
6 Raccord du tube de transmission
7 Poignée anneau
8 Commande de l'accelération
9 Bouton d'arrêt
10 Blocage de l'accelération
11 Chapeau de bougie et bougie

12Lanceur
13 Poignée de lanceur
14 Réservoir d'essence
15 Capot de filtré à air
16 Pompe à carburant
17 Commande de starter
18 Toc d'entrainment
19 Manuel d'utilisation
20 Clé universelle
21 Goupille d'arrêt

Important!

IMPORTANT!

La machine est conçue uniquement pour le désherbage et le débroussaillage.

Les seuls accessoires pouvant utiliser le moteur comme source motrice sont les équipements de coupe que nous recommendons au chapitre Caracteristiques techniques.

Éviter d'utiliser la machine en cas de fatigue, d'absorption d'alcool ou de prise de médicaments susceptibles d'affector l'acuité visuelle, le jugement ou la maitrise du corps.

Utiliser les équipements de protection personnelle. Voir au chapitre "Equipement de protection personelle".

Ne jamais utiliser une machine qui a été modifiée au point de ne plus être conforme au modele original.

Ne jamais utiliser une machine qui n'est pas en parfait état de marche. Appliquer les instructions de maintenance et d'entretien ainsi que les contrôleles de sécurité indiqués dans ce manuel d'utilisation.

Certaines mesures de maintenance et d'entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir les instructions à la section Maintenance.

Tous les capots, toutes les protections et toutes les poignées doivent avoir été montées avant d'utiliser la machine. Vérifier que le capuchon de la bougie et le cable d'allumage sont en bon état afin d'éliminer tout risque de chocoléctique.

L'utilisateur de la machine doit s'assurer qu'aucune personne ou animal ne s'approche à moins de 15 mètres pendant le travail.

Effectuez une inspection générale de la machine avant de l'utiliser, voir le Calendrier de maintenance.

AVERTISSEMENT! Cette machine génére un champ electromagnetique en fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d'implants medicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants medicaux doivent consulter leur médecin et le fabricant de leur implant avant d'utiliser cette machine.

AVERTISSEMENT! Faire tourner un moteur dans un local fermé ou mal aéré peut causer la mort par asphyxie ou empoisonnement au monoxyde de carbone.

AVERTISSEMENT! Ne jamais laisser des enfants utiliser la machine ou se tenir à proximé. La machine est équipée d'un interrupteur d'arrêt à détente et peut être démarrée par une activation à faible vitesse et de faible puissance de la poignée de démarrage ; dans certaines circonstances, de jeunes enfants peuvent produit la force nécessaire au démarrage de la machine. Ceci peut entrainer un risque de blessures personnelles. Retirer donc le chapeau de bougie lorsque la machine n'est pas sous surveillance.

Équipement de protection personnelle

IMPORTANT!

Utilisés de manière néligente ou erronée, les débroussailleuses et les coupe-herbes peuvent devenir des outils dangereux pouvant occasionner des blessures graves, voire mortelles pour l'utiliser ou d'autres. Il est très important de dire attentivement et de bien comprendre les instructions contenues dans ce mode d'emploi.

Un équipement de protection personnelle homologué doit imperativement être utilisé lors de tout travail avec la machine. L'équipement de protection personnelle n'élimine pas les risques mais réduit la gravité des blessures en cas d'accident. Demander conseil au concessionnaire afin de désirer un équipement ajustat.

AVERTISSEMENT! Soyez toujours attentifs aux signaux d'alerte ou aux appel en portant des protège-oreilles. Enlevez-les sitôt le moteur arrêté.

CASQUE

Portez un casque de protection la où il y a risque de chute d'objets

PROTEGE-OREILLES

Porter des protège-oreilles ayant un effet attenuateur suffisant.

INSTRUCTIONS GENÉRALES DE SECURITÉ

PROTEGE-YEUX

Toujours porter des protège-yeux homologues. L'usage d'une visière doit toujours s'accompagner du port de lunettes de protection homologues. Par lunettes de protection homologues, on entend celles qui sont en conformité avec les normes ANSI Z87.1 (États-Unis) ou EN 166 (pays de l'UE).

GANTS

Au besoin, utiliser des gants, notamment lors du montage de l'équipement de coupe.

BOTTES

Utiliser des bottes antidérapantes et stables.

HABITS

Porter des vêtements fabriqués dans un matériel résistant à la déchirure, éviter les vêtements excessivement amples qui risqueraient de se prendre dans les broussailles et les branches. Toutjours utiliser des pantalons longs et robustes. Ne pas porter de bijoux, de shorts ou de sandales, et ne pas marcher pieds-nus. Veiller à ce que les cheveux ne tombent pas sur les épaules.

PREMIERS SECOURS

Une trousse de premiers secours doit toujours etre disponible.

Équipement de sécurité de la machine

Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les doivent en bon état. Voir au chapitre Quels sont les composants? pour才知道 leur emplacement sur la machine.

La durée de vie de la machine risque d'être écourtee et le risque d'accidents accru si la maintenance de la machine

n'est pas effectue correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuees de maniere professionnelle. Pour obtenir de plus amples informations, contacter l'atelier de réparation le plus proche.

IMPORTANT!

L'entretien et la réparation de la machine exigent une formation spéciale. Ceci concerne particulièrement l'équipement de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, s'adresser à un atelier spécialisé. L'achat de l'un de nos produits offre à l'acheteur la garantie d'un service et de réparations qualifiés. Si le point de vente n'assure pas ce service, s'adresser à l'atelier spécialisé le plus proche.

AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Contrôler et entretenir les équipements de sécurité de la machine conformément aux instructions données dans ce chapitre. Si les contrôle ne donnent pas de résultat positif, confier la machine à un atelier spécialisé.

Blocage de l'accelération

Le blocage de l'accelération a pour but d'empêcher toute accélération involontaire. Une fois le cliquet (A) enforcé dans la poignée (= en tenant celle-ci), la commande de l'accelération (B) se trouve libérée. Quand la poignée est reliachée, la commande de l'accelération et le cliquet reviennent en position initiale, Ce retour en position initiale s'effectue grâce à deux ressorts de rappel indépendants. Cette position signifie que la commande d'accelération est alors automatiquement bloquée sur le ralenti.

Vérifier d'abord que la commande de l'accelération est bloquée en position de ralenti quand le blocage de l'accelération est en position initiale.

INSTRUCTIONS GENÉRALES DE SECURITÉ

Appuyer sur le blocage de l'accelération et vérifier qu'il revient de lui-même en position initiale quand il est relachué.

Vérifier que le blocage de l'accelération, la commande d'accelération et leurs ressorts de rappel fonctionnent correctement.

Voir le chapitre Demarrage. Demarrer la machine et donner les pleins gaz. Relacher l'accelérer et s'assurer que l'équipment de coupe s'arrête et qu'il reste immobile. Si l'équipment de coupe tourne lorsque l'accelérer est au régime de ralenti, contrôler le réglage du ralenti du carburateur. Voir le chapitre Entretien.

Bouton d'arrêt

Le bouton d'arrêt est utilisé pour arrêter le moteur.

Mettre le moteur en marche et s'assurer qu'il s'arrête lorsque le bouton d'arrêt est amné en position d'arrêt.

Protection pour l'équipement de coupe

Cette protection a pour but d'empêcher que des objets ne soient projétés en direction de l'utilisateur. La protection prévient aussi le contact entre l'utilisateur et l'équipement de coupe.

S'assurer que la protection est intacte et qu'elle ne presente pas de fissures. Remplacer la protection si elle a subi des coups ou si elle presente des fissures.

Toujours utiliser la protection recommendée prévue pour l'équipement de coupe en question. Voir Caracteristiques techniques.

AVERTISSEMENT! Un équipement de coupe ne peut enaucun cas etreutilise si une protection homologuee n'a pas ete préalablement montee.Voir le chapitre Caracteristiques techniques.Lamise en place d'une protection erronee ou defectueuse peut provoquer des blessures graves.

INSTRUCTIONS GENÉRALES DE SECURITÉ

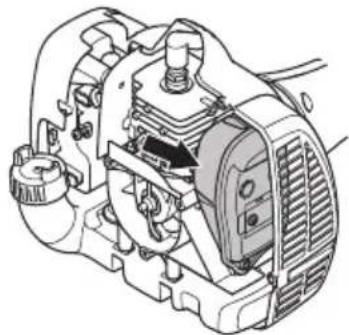

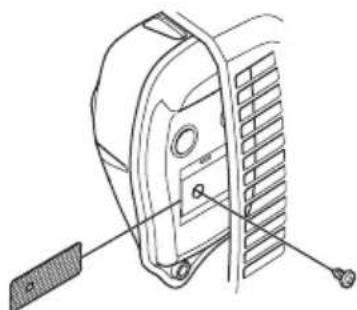

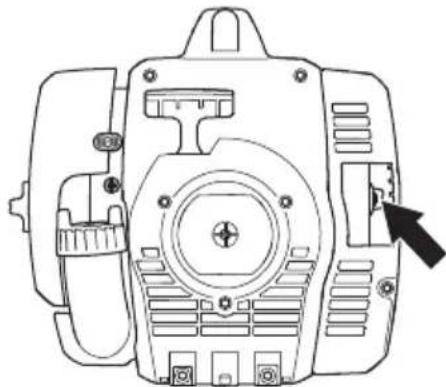

Silencieux

Le silencieux est concu pour réduire au maximum le niveau sonore et detourner les gaz d'échéppement loin de l'utilisateur. Le silencieux équipé d'un pot catalytique est aussi concu pour réduire la teneur des gaz d'échéppement en substances toxiques.

Le risque d'incendie est important dans les pays au climat chaud et sec. C'est pourquoi nous avons équipé certains silencieux de grilles antiflamme. Vérifier si le silencieux de la machine est muni d'un tel dispositif.

En ce qui concerne le silencieux, il imports de bien suivre les instructions de contrôle, de maintenance et d'entretien.

Ne jamais utiliser une machine dont le silencieux est défectueux.

Vérifier régulierement la fixation du silencieux dans la machine.

Si le silencieux comporte une grille antiflamme, la nettoyer régulièrement. Une grille colmatée résultat en un échauffement du moteur pouvant donner lieu à de graves avaries du moteur.

AVERTISSEMENT! Un silencieux muni d'un catalyseur est très chaud aussi bien à l'utilisation qu'après arrêt. Ceci est également vrai pour le régime au ralenti. Tout contact peut cause des brûlures à la peau. Attention au risque d'incendie!

AVERTISSEMENT! L'intérieur du silencieux contient des produits chimiques pouvant etre cancérigenes. Eviter tout contact avec ces éléments si le silencieux est endommagé.

AVERTISSEMENT! N'oubliez pas que:

Les gaz d'échévement du moteur sont très chauds et peuvent contérer des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais demarrer la machine dans un local clos ou à proximité de matériaux inflammables!

Équipement de coupe

Cette section explique comment, grâce à l'utilisation du bon équipement de coupe et grâce à un entretien correct:

• Obtenir la meilleure coupe possible.
• Augmenter la durée de vie de l'équipement de coupe.

IMPORTANT!

N'utiliser l'équipement de coupe qu'avac la protection recommandée! Voir le chapitre Caracteristiques techniques.

Voir les instructions relatives à l'équipement de coupe pour poser correctement le fil et désirir le diamètre de fil approprié.

AVERTISSEMENT! Toujours arreter le moteur avant d'entamer des travaux sur I'équipement de coupe. Celui-ci continue de tourner après qu'on a relché I'accéléateur. S'assurer que I'équipement de coupe est complètement immobilisé et débrancher le cable de la bougie d'allumage avant de commencer l'intervention sur I'équipement de coupe.

AVERTISSEMENT! Un équipement de coupe inadéquat peut augmenter les risques d'accidents.

Tete de désherbage

IMPORTANT!

Veiller à ce que le fil du coupe-herbe soit toujours enroule de manière serrée et régulière autour du tambour, autrement la machine produit des vibrations dangereuses pour la santé.

• N'utiliser que les têtes de désherbage et les fils recommandés. Ils ont été testés par le fabricant pour aller de pair avec une certaine puissance de moteur. Ceci est d'autant plus important lors de l'utilisation d'une tête de désherbage entièrement automatique. N'utiliser que l'équipment de coupe recommandé. Voir le chapitre Caracteristiques techniques.

• En général, les petites machines demandent des petites têtes de désherbage, et vice versa. Cela vient du fait que lors du désherbage au moyen de fils, le moteur doit éjecter le fil radialement depuis la tête de désherbage tout en affrontant la résistance de l'herbe à couper.
• La longueur du fil est également importante. Un fil long demande un moteur plus puissant qu'un fil court, même en cas de diamètre égal de fil.
• S'assurer que le couteau monté sur le carter de protection est intact. Il sert à découvert le fil à la bonne longueur.
• Pour améliorer la durée de vie du fil, laisser le fil tremper dans de l'eau pendant quelques nuits. Le fil devient alors plus résistant et durable plus longtemps.

MONTAGE

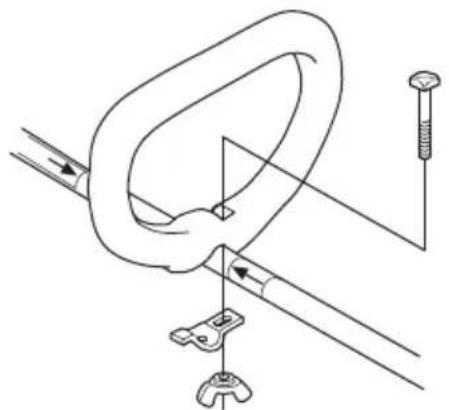

Montage de la poignée en boucle

• Placer la poignée anneau sur le tube de transmission. Noter que la poignée anneau doit être montée entre les flèches indicatrices situées sur le tube de transmission.

• Monter le boulon, la plaque de serrage et l'écrou à oreilles comme indiqué sur la figure. Serrer l'écrou à oreilles.

Montage et démontage d'un tube de transmission démontable

(129LK)

Montage:

• Desserrer le raccord en tournant la manette.
• Aligner la languette de la fixation (A) sur la flèche du raccord (B).

• Pousser la fixation dans le raccord jusqu'à ce qu'un déclic indique qu'elle est bien en place.

• Serrer fortemment la manette avant d'utiliser l'unité.

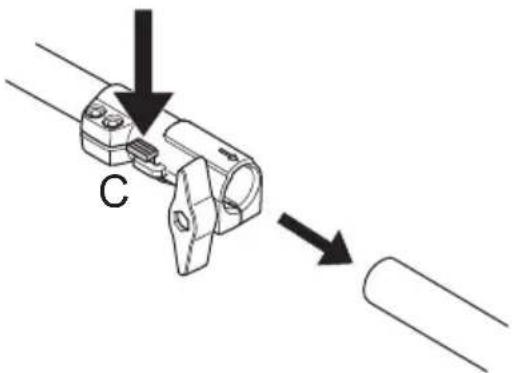

Démontage:

• Desserrer le raccord en tournant la manette (au moins 3 fois).

• Appuyez sur le bouton (C) et le maintainir enforcé. Tout en maintainant solidement l'extrémité du moteur, tirer la fixation hors du raccord.

Montage de l'équipment de coupe

AVERTISSEMENT! Un équipement de coupe ne peut enaucun cas etreutilise si une protection homologuee n'a pas ete préalablement montee.Voir le chapitre Caracteristiques techniques.Lamise en place d'une protection erronee ou defectueuse peut provoquer des blessures graves.

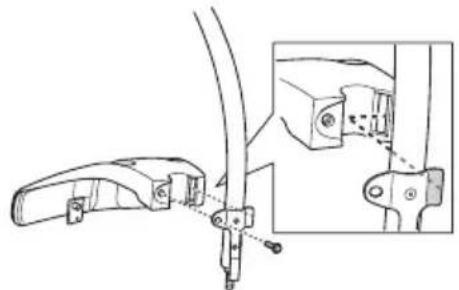

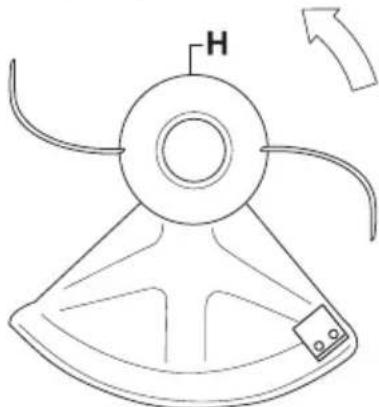

Montage de la protection de la tête et de la tete de déssherbage

(129L, 129LK)

• Monter le carter de protection (A) destiné au travail avec la tete de désherbage. Emboiter le carter de protection/la protection combinée dans la fixation du tube de transmission et fixer à l'aide d'une vis (L).

• Monter un toc d'entraînement (B) sur l'axe sortant.
• Faire tournier l'axe de la lame jusqu'à ce que l'un des trous du toc d'entrainmente coince de avec le trou correspondant du carter.
• Insérer la goupille d'arrêt (C) dans le trou afin de bloquer l'axe.
• Visser la tete de désherbage/les couteaux en plastique (H) dans le sens contraire de la rotation.

• Le démontage s'effectue dans l'ordre inverse.

Montage de la protection de la tête et de la tête de déssherbage

(129C)

• Installer la protection comme indiqué sur la figure. Serrer fortement.

• Monter le pare-poussière sur l'arbre. L'écrou doit être complètement entouré par le pare-poussière.

• Maintenir le pare-poussière avec la clé à griffes pour l'empêcher de tourner.
• Visser la tete de désherbage sur l'arbre.

Sécurité carburant

Ne jamais démarrer la machine:

1 Si du carburant a eté renversé. Essuyer soigneusement toute trace et laisser les restes d'essence s'évaporer.
2 Si vous avez renversé du carburant sur vous ou sur vos vêtements, changez de vêtements. Lavez les parties du corps qui ont ete en contact avec le carburant. Utilisez de I'eau et du savon.
3 S'il y a fuite de carburant. Vérifier régulièrement que le bouchon du réserve et la conduite de carburant ne fuient pas. En cas de fuite, contactez votre atelier spécialisé.

Transport et rangement

• Transporter et ranger la machine et le carburant de façon à éviter que toute fuite ou émanation eventuelle entre en contact avec une flamme vivé ou une étincelle: machine électrique, moteur électrique, contact/interrupteur électrique ou chaudière.
• Lors du stockage et du transport de carburant, toujours utiliser un réseau homologué et concu à cet effet.
• Lors des remisages de la machine, vider le réserve de carburant. S'informer auprès d'une station-service comment se débarrasser du carburant résiduel.
• Avant de remisser la machine pour une période prolongée, veiller à ce qu'elle soit bien nettoyée et que toutes les mesures d'entretien aient été effectuees.
• Lors du stockage et du transport de la machine, toujours utiliser la protection de transport de l'équipement de coupe.
• Sécurisez la machine pendant le transport.
• Afin d'éviter tout démarrage accidentel du moteur, toujoursPTRer le chapeau de bougie lors du remisage prolongé, si la machine n'est pas sous surveillance et lors de toute mesure de service.

AVERTISSEMENT! Manipuler le carburant avec précaution. Penser aux risques d'incendie, d'explosion et d'inhalation.

Carburant

REMARQUE! La machine est équipée d'un moteur deux temps et doit toujours être alimentée avec un mélange d'essence et d'huile deux temps. Afin d'obtenir un mélange approprié, il est important de mesurer avec précision la quantité d'huile à mélanger. Pour le mélange de petites quantités de carburant, la moindre erreur peut sérieusement affecter le rapport du mélange.

AVERTISSEMENT! Le carburant et les vapeurs de carburant sont très inflammables et peuvent cause des blessures graves en cas d'inhalation ou de contact avec la peau. Il convient donc d'observer la plus grande prudence lors de la manipulation du carburant et de veiller à disposer d'une bonne aération.

Essence

REMARQUE! Toujours utiliser une essence de qualité d'au moins 90 octanes (RON) translignée avec de l'huile. Si la machine est équipée d'un pot catalytique (voir Caracteristiques techniques), n'utiliser que de l'essence sans plomb de qualité translangée à de l'huile. Une essence au plomb détruirait le pot catalytique.

Choisissez de l'essence ecologique (alkylat) si vous pouvez vous en procurer.

Possibilité d'utiliser du carburant mélangé à base d'éthanol, E10 (la teneur en éthanol ne doit pas dépasser 10%). L'utilisation de carburants mélangés contenant plus d'éthanol que l'E10 perturbe le fonctionnement de la machine et risque d'endommager le moteur.

• Le taux d'octane minimum recommendé est de 90 (RON). Si l'on fait tournier le moteur avec une essence d'un taux d'octane inférieur à 90, un cognement risque de se produit, résultat en une augmentation de la température du moteur pouvant cause de graves avaries du moteur.
• Si on travaille en permanence à des régimes élevés, il est conseilé d'utiliser un carburant d'un indice d'octane supérieur.

Huile deux temps

• Pour obtenir un fonctionnement et des résultats optimaux, utiliser une huile moteur deux temps HUSQVARNA fabriquée spécialement pour nos moteurs deux temps à refroidissement à air.
• Ne jamais utiliser d'huile deux temps pour moteurs hors-bord refroidis par eau, appelée huile outboard (désignation TCW).
• Ne jamais utiliser d'huile pour moteurs à quatre temps.
• Une huile de qualité médiocre ou un mélange huile/ carburant trop riche risquent de mettre en périt le fonctionnement du pot catalytique et d'en réduire la durée de vie.
• Rapport de melange 1:50 (2%) avec huile deux temps HUSQVARNA. 1:33 (3%) avec d'autres huiles conçues pour des moteurs deux temps à refroidissement par air classés pour JASO FB/ISO EGB.

Essence, litres	Huile deux temps, litres
	2% (1:50)	3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

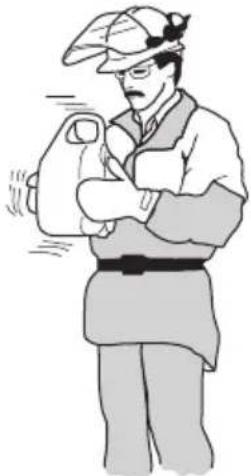

Mélange

• Toujours effectuer le mélange dans un recipient propre et destiné àContaining de l'essence.
• Toujours commencer par verser la moitié de l'essence à mélanger. Verser ensuite la totalité de l'huile. Mélanger en secouant le écipient. Enfin, verser le reste de l'essence.
• Melanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine.

• Ne jamais préparer plus d'un mois de consommation de carburant à l'avance.
• Si la machine n'est pas utilisé pendant une longue période, vidanger et nettoyer le réservoir.

AVERTISSEMENT! Le pot d'échévement à catalyseur est très chaud pendant et après le service. C'est également vrai pour le ralenti. Soyez attentif au risque d'incendie, surtout à proximate de produits inflammables et/ou en présence de gaz.

Remplissage de carburant

AVERTISSEMENT! Les mesures de sécurité ci-dessous réduisent le risque d'incendie:

Mélangez et versez le carburant à l'extérieur, en l'absence d'étin celles ou de flames.

Ne jamais fumer ni placer d'objet chaud à proximé du carburant.

Ne jamais faire le plein, moteur en marche.

Arreter le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein.

Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant regner dans le réservoir.

Serrer soigneusement le bouchon du réservoir après le replissage.

Eloignez Throughout la machine de la zone et de la source du plein en carburant avant de la dette en marche.

Utiliser un bidon d'essence comportant un dispositif d'arrêt de remplissage automatique.
- Si du carburant a eté renversé. Essuyer soigneusement toute trace et laisser les restes d'essence s'évaporer.
- Nettoyer le pourtour du bouchon de réservoir. Les impuretés dans le réservoir causent des troubles de fonctionnement.
- Bien mélanger le carburant en agitant le écipient avant de replir le réservoir.

Contrôles avant la mise en marche

• Contrôler la tête de désherbage et le carter de protection afin de détecter d'eventuels dommages ou fissures. Remplacer la tête de désherbage ou le carter de protection si l'un ou l'autre a subi des dommages ou présente des fissures.

• Ne jamais utiliser la machine sans protection ou avec une protection défectueuse.
• Tous les carters doivent être correctement montés et sans défaut avant le démarrage de la machine.

Démarrage et arrêt

AVERTISSEMENT! Un carter d'embrayage complet avec tube de transmission doit etre monte avant de demarrer la machine, sinon l'embrayage risque de lacher et de provoquer des blessures.

Eloignez Throughout la machine de la zone et de la source du plein en carburant avant de la mesure en marche. Placer la machine sur une surface plane. S'assurer que l'équipement de coupe ne risque pas de rencontres un obstacle.

Veiller à ce qu'aucune personne non autorisée ne se trouve dans la zone de travail pour éviter le risque de blessures graves. Distance de sécurité: 15 metres.

Démarrage du moteur froid

Pompe à carburant: Appuyer sur la poche en caoutchouc de la pompe à carburant plusieurs fois jusqu'à ce que le carburant commence à replir la poche (env. 10 fois). Il n'est pas nécessaire de replir la poche complètement.

Starter: Tirer la commande de starter.

AVERTISSEMENT! Lorsque le moteur est démarré avec la commande de starter en position starter, l'équipement de coupe commence à tourner immidiatement.

Plaquer la machine contre le sol à l'aide de la main gauche (NOTA! Pas à l'aide du pied!). Saisir ensuite la poignée de démarriage de la main droite et tirer lentement sur le lanceur jusqu'à ce qu'une résistance se fasse sentir (les cliquets d'entrainment grippent), puis tirer énergiquement et rapidement sur le lanceur. Ne jamais enrouler la corde du lanceur autour de la main. NOTE!

N'appuyez pas sur la commande d'accélération lorsque vous essayez de démarrer le moteur.

Tirez à nouveau le fil jusqu'à ce que le moteur tente de démarrer (ou tirez 3 fois maximum). Lors du démarrage ou de la tentative de démarrage du moteur, abaissez le levier du starter dans la position de marche. Continue de tirer le lanceur avec force jusqu'à ce que le moteur démarre. Dès que le moteur a démarré, laissez-le tourner pendant 30 secondes avant d'accélérez à fond.

REMARQUE! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine.

Démarrage du moteur chaud

Pompe à carburant: Appuyer sur la poche en caoutchouc de la pompe à carburant plusieurs fois jusqu'à ce que le carburant commence à replir la poche. Il n'est pas nécessaire de replir la poche complètement.

Abaissez le levier du starter dans la position de marche.
Continuez de tirer le lanceur avec force jusqu'à ce que le moteur démarre. Dés que le moteur a démarré, accéléré à fond.

Arret

Pour arrêté le moteur, couper l'allumage.

REMARQUE! L'interrupteur d'arrêt se remet automatiquement en position de démarrage. Toutjours retirer le chapeau de bougie de la bougie lors du montage, contrôle et/ou entretien, afin d'éviter tout démarrage accidentel.

Méthodes de travail

IMPORTANT!

Ce chapitre traite des consignes de sécurité de base lors du travail avec un coupe-herbe.

Dans l'eventualité d'une situation rendant la suite du travail incertaine, consulter un expert. S'adresser au revendeur ou à l'atelier de réparation.

Évitez les tâches pour lesquelles vous ne vous sentez pas suffisamment qualifié.

Avant l'utilisation, il est essentiel de comprendre la différence entre le déblayage forestier, le débroussaillage et le désherbage.

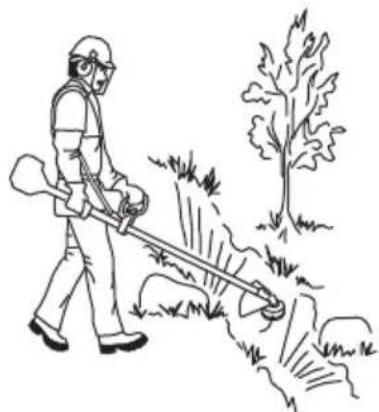

Régles élémentaires de sécurité

1 Bien observer la zone de travail:
- S'assurer qu'aucune personne, aucun animal ou aucun autre facteur ne risque de génir l'utilisateur de la machine.
- Afin d'éviter que des personnes, des animaux ou autre n'entrent en contact avec l'équipement de coupe ou avec des objets lancés par celui-ci.
- REMARQUE! Ne jamais utiliser une machine s'il n'est pas possible d'appeler au secours en cas d'accident.
2 Inspector la zone de travail. Retirer tous les objets tels que les pierres, les morceaux de verre, les clous, les fils de fer, les bouts de ficelle, etc. pouvant etre projetés ou risquant de bloquer l'équipment de coupe.
3 Ne pas travailler par mauvais temps: brouillard épais, pluie diluvienne, vent violent, grand froid, etc. Travailler par mauvais temps est cause de fatigue et peut même être dangereux: sol glissant.
4 S'assurer de pouvoir se tener et se déplacer en toute sécurité.

5 Soyez bien en équilibre, les pieds d'aplomb. Ne vous éloignez pas trop. Restez toujours en équilibre et sur vos appeuis.

6 Toujours tenir la machine avec les deux mains. Tenir la machine du cote droit du corps.

7 L'équipment de coupe doit se trouver sous la taille de l'utilisateur.
8 Arreter le moteur en cas de dépacement.
9 Ne jamais placer la machine sur le sol avec le moteur en marche sans pouvoir la surveiller.

AVERTISSEMENT! Ni l'utilisateur de la machine, ni qui que ce soit ne doit essayer de retarder le matériel végétal coupé tant que le moteur ou l'équipement de coupe tourne, sous peine de blessures graves.

Arreter le moteur et l'equipement de coupe avant desteroler le materiel vegetal qui s'est enroule autour de I'axe de la lame, sous peine de blessures. Aprees l'utilisation, le renvoi d'angle peut etre chaud pendant un moment. Risque de brulures au contact.

AVERTISSEMENT! Attention aux objets projetés. Toujours utiliser des protections homologuees pour les yeux. Ne jamais se pencher au-dessus de la protection de l'equipement de coupe. Des cailloux, débris, etc. peuvent etre projetés dans les yeux et cause des blessures très graves, voire la cécité.

Maintenir à distance toutes les personnes non concernées par le travail. Les enfants, les animaux, les spectateurs et les collégues de travail devront se trouver en dehors de la zone de sécurité, soit à au moins 15 mètres. Arrête immédiatement la machine si une personne s'approche. Ne tournez jamais sur vous-même avec la machine sans vous assurer d'abord que personne ne se trouve dans la zone de sécurité.

Techniques de travail de base

Ramener le moteur au régime de ralenti après chaque étape de travail. Laisser le moteur tourner à pleins gaz sans lui faire subir de charge peut endommager sérieusement le moteur.

AVERTISSEMENT! Il arrive que des branches ou de l'herbe se coince entre la protection et l'équipment de coupe. Toujours arrêté le moteur avant de procédér au nettoyage.

Désherbage avec tête de désherbage

Desherbage

• Maintenir la tete de désherbage juste au-dessus du sol, l'incliner. Le travail est effectué par l'extrémité du fil. Laisser le fil travailler à son propre rythme. Ne jamais forcer le fil dans le matériel à couper.

• Le fil facilitite l'enlèvement d'herbe et de mauvaises herbes au pied des murs, clôtres, arbres et massifs fleuris, mais il peut aussi endommager l'écorce des arbres et des broussailles ainsi que les poteaux des clôtres.
• Réduire les risques d'endommager la végétation en limitant la longueur du fil à 10-12 cm et en réduisant le régime moteur.

Nettoyage par grattage

• La technique du gratage permet d'enlever toute vegétation indésirable. Maintenir la tête de désherbage juste au-dessus du sol, puis l'incliner. Laisser l'extrémité du fil bâtte le sol autour des arbres, poteaux, statues et similaires. NOTE! Cette technique accélère l'usure du fil.

• Le fil s'use plus vite et doit être déroule plus souvent au contact de cailloux, briques, beton, clôtures métalliques, etc. qu'au contact d'arbres et de clôtres en bois.
• Lors du désherbage et du gratage, ne pas faire tournier le moteur tout à fait à plein régime (80%), ceci afin que le fil dure plus longtemps et la tête de désherbage s'use moins.

Coupe

• Le coupe-herbe est idéal pour atteindre l'herbe aux endroits difficilement accessibles avec une tondeuse ordinaire. Maintenir le fil parallelement au sol lors du désherbage. Éviter de presser la tête de désherbage contre le sol, puisque cela risque d'endommager la pelouse et le matériel.

• Éviter de maintainir la tête de désherbage constamment au contact avec le sol en utilisation normale. Un contact permanent peut endommager la tête de désherbage et accélérer son usure.

Balayage

• L'effet souffant du fil rotatif peut ettre utilise pour un nettoyage simple et rapide. Maintenir le fil parallele et au-dessus des surfaces a balayer, puis balader l'outil suivant un mouvement de balancier.

Lors de la coupe et du balayage, faire tournar a plein régime afin d'obtenir un bon résultat.

IMPORTANT! Pour éviter les déséquilibres et les vibrations au niveau des poignées, le couvercle de la tête de désherbage doit être nettoyé à chaque fois que le fil est réellement. Vérifiez également si le reste de la tête doit être nettoyé.

Carburateur

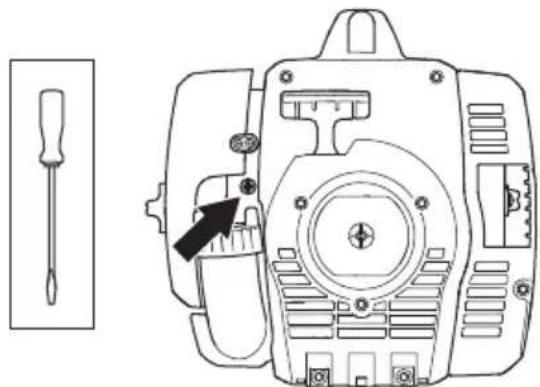

Réglage du régime de ralentti

Pour tous les réglages, le filtré à air doit être propre et son couvercle posé.

Régler le régime de ralenti avec le pointeau de ralenti T si un ajustage est nécessaire. Tourner d'abord le pointeau T dans le sens des aiguilles jusqu'à ce que l'équipement de coupe commence à tourner. Tourner ensuite le pointeau dans le sens inverse jusqu'à l'arrêt de l'équipement de coupe. Un régime de ralenti correctement régle permet au moteur de tourner régulièrement dans toutes les positions. Il doit également y avoir une bonne marge avant que l'équipement de coupe se mette à tourner.

Régime de ralenti recommende: Voir le chapitre Caracteristiques techniques.

AVERTISSEMENT! S'il est impossible de régler le régime de ralenti de manière à immobiliser l'équipement de coupe, contacter le revendeur ou l'atelier de réparation. Ne pas utiliser la machine tant qu'elle n'est pas correctement réglée ou réparée.

Silencieux

REMARQUE! Certains silencieux sont dotés d'un pot catalytique. Voir le chapitre Caracteristiques techniques pour déterminer si la machine est poursue d'un pot catalytique.

Le silencieux est conçu pour atténuer le bruit et dévier le flux des gaz d'échévement loin de l'utilisateur. Ces gaz sont chauds et peuvent transporter des étincelles

risuant de causeur un incendie si elles entrent en contact avec un matérielau sec et inflammable.

Certains silencieux sont munis d'une grille antiflamme spéciale. Cette grille doit être nettoyée une fois par mois si la machine est équipée de ce type de silencieux. Nettoyez-la de préférence à l'aide d'une Brosse métallique. Sur les silencieux sans pot catalytique, la grille doit être nettoyée et si nécessaire replacée une fois par semaine. Sur les machines dont le silencieux est muni d'un pot catalytique, la grille devra être inspectée et si nécessaire nettoyée une fois par mois. Si la grille est abimée, elle devra être replacée. Si la grille est souvent bouchée, ceci peut être du à un mauvais fonctionnement du pot catalytique. Contacter le revendeur pour effectuer un contrôle. Une grille antiflamme bouchée provoque la surchauffe de la machine et la déteriation du cylindre et du piston.

NOTE!

Le carter arrêté est montré déposé uniquement dans un souci de clarté. Il n'est pas recommandé d'oter le couvercle pour la maintenance de l'écran.

REMARQUE! Ne jamais utiliser la machine si le silencieux est en mauvais état.

AVERTISSEMENT! Un silencieux muni d'un catalyseur est très chaud aussi bien à l'utilisation qu'après arrêt. Ceci est également vrai pour le régime au ralenti. Tout contact peut cause des brûlures à la peau. Attention au risque d'incendie!

Système de refroidissement

La machine est équipée d'un système de refroidissement permettant d'obtenir une température de fonctionnement aussi BASSE que possible.

Le système de refroidissement est composé des éléments suivants:

1 La prise d'air dans le lanceur.
2 Les ailettes de refroidissement sur le cylindre.

Nettoyez le système de refroidissement avec une brosse une fois par an, voire plus souvent dans des conditions difficiles. Un système de refroidissement sale ou colmaté provoque la surchauffe de la machine, endommageant le cylindre et le piston.

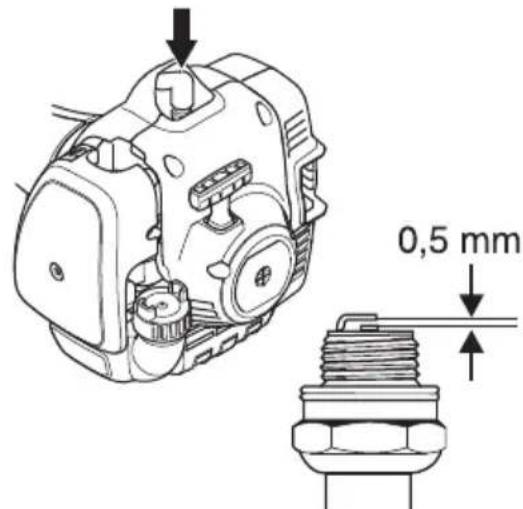

Bougie

L'etat de la bougie dépend de:

L'exactitude du réglage du carburateur.
- Mauvais mélange de l'huile dans le carburant (trop d'huile ou huile inappropriée).
La propre du filtré à air.

Ces facteurs peuvent concourir à l'apparition de calamine sur les electrodes, ce qui à son tour entraîne un mauvais fonctionnement du moteur et des démarrages difficiles.

Si la puissance de la machine est trop faible, si la machine est difficile àmettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôle l'état de la bougie avant de prendre d'autres mesures. Si la bougie est encrassée, la nettoyer et vérifier que l'écartement des

electrodes est de 0,5/0,6 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire.

REMARQUE! Toujours utiliser le type de bougie recommandié! Une bougie incorrecte peut endommager le piston/le cylindre. S'assurer que la bougie est dotée d'un antiparasites. Voir le chapitre Caracteristiques techniques.

Tube de transmission démontable

L'extémité de l'arbre d'entrainment dans le tube inférieur doit être lubrifiée interieurement avec de la graissse toutes les 30 heures d'utilisation. A défaut de graissage régulier, les extrémites de l'arbre d'entrainment sur les modèles démontables (raccords cannelés) risqueraient de gripper.

Filtre à air

Le filtré à air doit être maintenu propre pour éviter:

• Un mauvais fonctionnement du carburateur
• Des problèmes de démarrage
• Une perte de puissance
• Une usure prematurée des éléments du moteur.

ENTRETIEN

• Une consommation anormalement elevée de carburant

Nettoyer le filtré après 25 heures de service, ou plus souvent si les conditions de travail sont exceptionnellement poussièresuses.

Nettoyage du filtré à air

Déposer le capot de filtre et-retirer le filtre. Nettoyer le filtre avec de l'eau chaude savonneuse. S'assurer que le filtre est sec avant de le remonter.

Un filtré ayant servi longtemps ne peut plus être complètement nettoyé. Le filtré à air doit donc être remplace à intervalles réguliers. Tout filtré endommagé doit être remplace immédiatement.

Si la machine est utilisée dans un environnement poussiêaux, le filtré à air doit être huilé. Voir le chapitre Huilage du filtré à air.

Huilage du filtré à air

Toujours utiliser l'huile pour filtré HUSQVARNA, ref. 531 00 92-48. L'huile pour filtré contient un solvant permettant une distribution régulière de l'huile dans tout le filtré. Éviter par conséquent tout contact avec la peau.

Mettre le filtré dans un sac en plastique et verser l'huile pour filtré dessus. Petrir le sac en plastique pour bien distribuer l'huile. Presser le filtré dans son sac et jeter le surplus d'huile avant de reposer le filtré dans la machine. Ne jamais utiliser de l'huile moteur ordinaire. Celle-ci traverse le filtré assez vite et s'accumule au fond.

Renvoi d'angle

Le renvoi d'angle est enduit en usine de la quantité de graisse nécessaire. Toutefois, avant d'utiliser la machine, il convient de s'assurer que le renvoi d'angle est au 3/4 rempli de graisse. Utiliser une graisse HUSQVARNA spéciale.

En général, il n'est pas nécessaire de replacer le lubrifiant du carter, sauf en cas de réparations.

ENTRETIEN

Scheme d'entretien

Laiste cissous indique l'entretien a effectuer sur la machine. La plupart des points sont decrits a la section Entretien. L'utiliseur ne peut efectuer que les travaux d'entretien et de revision decrits dans ce manuel d'utilisation. Les mesures plus importantes doivent etre effectuees dans un atelier d'entretien agreee.

Entretien	Entretien hebdomadaire	Entretien mensuel	Maintenance annuelle
Nettoyer l'extérieur de la machine. X
Contrôler le bon fonctionnement du verrou d'accélérateur et de l'accélérateur	X
Contrôler le bon fonctionnement du contacteur d'arrêt. X
S'assurer que l'équipment de coupe ne tourne pas lorsque le moteur tourne au ralenti.	X
Nettoyer le filtre à air. Le remplacer si nécessaire. X
S'assurer que la protection est intacte et qu'elle ne présente pas de fissures. Remplacer la protection si elle a subi des coups ou si elle présente des fissures.	X
S'assurer que la tête de désherbage est intacte et qu'elle n'est pas fissurée. Au besoin, remplacer la tête de désherbage.	X
S'assurer que toutes les vis et tous les écrous sont bien serrés. X
Vérifier qu'il n'y a pas de fuite de carburant du moteur, du réservoir ou des conduits de carburant.	X
Vérifier que le renvoi d'angle est au 3/4 rempli deGRAisse. Au besoin, faire un replissage d'appoint avec uneGRAisse spéciale.	X
Contrôler le démarreur et son lanceur. X
Nettoyer la bougie d'allumage extérieurement. Déposer la bougie et vérifier la distance entre les électrodes. Au besoin, ajuster la distance de sorte qu'elle soit de 0,5 mm, ou remplacer la bougie. S'assurer que la bougie est dotée d'un antiparasites.	X		X
Nettoyer le carburateur extérieurment, ainsi que l'espace autour.			X
Nettoyer le système de refroidissement de la machine. X
Nettoyer ou remplacer la grille antiflamme du silencieux (valable uniquement pour les silencieux sans pot catalytique).			X
Contrôler que le filtre à carburant n'est pas contaminé ou que le tuyau de carburant ne compte pas de fissures ou d'autres avaries. Remplacer si nécessaire.			X
Inspector tous les cables et connexions. X
Vérifier l'état d'usure de l'embrayage, des ressorts d'embrayage et du tambour d'embrayage. Faire remplacer si nécessaire dans un atelier d'entretien/agréé.			X
Remplacer la bougie d'allumage. S'assurer que la bougie est dotée d'un antiparasites.			X

CHARACTERISTIQUES TECHNIQUES

\section*{Caracteristiques techniques}

	129C 129L 129LK(A05328CCHV) (A05328CSHV) (A05328CSHV)
Mateur
Cylindrée, cm3	27,6	27,6	27,6
Alésage, mm 36,0	36,0	36,0
Course, mm 27	27	27
Régime de ralenti, tr/min 3200-3600	3200-3600	3200-3600
Régime d'emballement maximal recommendé, tr/min 8500	8500	8500
Régime de l'axe sortant, tr/min 8500	8500	8500
Puisance moteur maxi selon ISO 8893, kW/ tr/min	0,8/8000	0,8/8000	0,8/8000
Silencieux avec pot catalytique	Oui	Oui	Oui
Système d'allumage régèle en fonction du régime	Oui	Oui	Oui
Système d'allumage
Bougie	NGK CMR6A	NGK CMR6A	NGK CMR6A
Écartement des electrodes, mm	0,5	0,5	0,5
Système de graissage/de carburant
Capacité du réservoir de carburant, cm3/litre	340/0,34	340/0,34	340/0,34
Poids
Poids, sans carburant, équipement de coupe et disposits de sécurité, kg	4,6	5,2	6,0
Émissions sonores
(voir rem. 1)
Niveau de puissance sonore mesure dB(A)	105	105	105
Niveau de puissance sonore garanti LwadB(A)	114	114	114
Niveaux sonores
(voir remarque 2)
Pression acoustique équivalente au niveau des oreilles de l'utilisateur, mesure selon EN ISO 11806 et ISO 22868, dB(A):	93 95 95
Niveaux de vibrations
(voir remarque 3)
Niveaux de vibrations équivalents (ahveq) mesurés au niveau des poignées selon EN ISO 11806 et ISO 22867, en m/s2.	9,9/8,9
Équipée d'une tête de désherbage (d'origine), gauche/droite	3,7/3,6

Remarque 1: émission sonore dans l'environnement mesurée comme puissance acoustique (L_WA) selon la directive UE 2000/14/CE. Le niveau de puissance sonore reporté pour la machine a eté mesure avec l'équipement de coupe d'origine qui donne le niveau le plus élevé. Le niveau de puissance sonore garanti differe du niveau mesure en cela qu'il prend également en compte la dispersion et les variations d'une machine à l'autre du même modèle, conformément à la directive 2000/14/CE.

Remarque 2: Les données reportées pour le niveau de pression sonore équivalent pour la machine montrent une dispersion statistique typique (déviation standard) de 1 dB (A).

Remarque 3: Les données reportées pour le niveau de vibrations équivalent montrent une dispersion statistique typique (déviation standard) de 1m / s^2

CHARACTERISTIQUES TECHNIQUES

129LK
Accessoires homologués Type		Protection pour équipement de coupe, ref.
Filet axe de lame M10
Tête de désherbage T25 (fil Ø 2.0 - 2.7 mm) 574 19 87-01
129C, 129L
Accessoires homologués Type		Protection pour équipement de coupe, ref.
Axe de lame fileté 3/8 R
Tête de désherbage	T25 (fil Ø 2.0 - 2.7 mm) 574 47 95-01
	T25C (fil Ø 2.0 - 2.7 mm) 574 47 95-01

Les accessoires suivants sont commandés pour les modèles ci-dessous.

Accessoires en option N° de réf. Utilisez à
Accessoire de balayeuse avec tige SR600 537 19 67	-01 129LK
Accessoire de taille-haie avec tige HA 850 537 19 66	-06 129LK
Accessoire de tranche-bordure avec tige 537 19 69-01	129LK
Accessoire de sciage avec tige PA 1100 537 18 33-16	129LK
Accessoire de sciage sans tige PA 537 18 33-11 129LK
Accessoire de cultivateur avec tige CA 150 537 42 54	-01 129LK
Supplément pour coupe-herbe avec tube de transmission TA 850	537 35 35-01	129LK

Déclaration CE de conformité

Nom de l'auteur: Husqvarna AB, SE-561 82 Huskvarna, Suède, tél: [phone].

Nous, Husqvarna AB, déclarons sous notre seule responsabilité l'objet de cette déclaration : Coupe-herbe et/ou débroussailleuse, plateforme(s) A05328CCHV / A05328CSHV représentant respectivement les modèles 129C, 129L / 129LK à partir des numéroes de série de 2013 et ultérieurs. Le numéro de plateforme et le numéro de modulo, ainsi que l'année, sont clairément indiqués sur la plaque d'identification et suivis des numéroes de série.

L'objet de cette déclaration précrit ci-dessus est conforme aux dispositions des directives du conseil :

• Directive 2006/42/CE relative aux machines, 17 mai 2006.
• Directive 2004/108/CE relative à la compatibilité electromagnétique, 15 décembre 2004
• Directive 2000/14/CE relative aux émissions sonores dans l'environnement, 8 mai 2000

Selon l'Annexe V, les valeurs sonores déclarées sont indiquées dans la fiche relative aux données techniques du manuel de l'opérateur.

Les normes harmonisées suivantes ont été appliquées:

EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007

TUV Rheinland N. A. a proceded à un examen volontaire pour Husqvarna AB et lui a attribué le certificat AK72133896.01 de conformité à la directive 2006/42/CE du Conseil de la CE relative aux machines. Le certificat s'applique à l'ensemble des sites de fabrication et pays d'origine, comme indiqué sur le produit. Le coupe-herbe et/ou débroussailleuse fourni(s) correspondant aux exemplaires soumis au contrôle de conformité communautaire européen.

Signé pour le compte de : Husqvarna AB, Huskvarna, Suède, 2013-12-27.

Ronnie E. Goldman, Directeur technique. (Representant autorisé d'Husqvarna AB et responsable de la documentation technique.)

Antes de arrancar, observe lo suiviente: 188

INTRODUCCION

Indités elotti Ellenorzés 360

Beinditas es leallitas 360

MUNKATECHNIKA

Altalanos munkavedelmi utasitasok 362

KARBANTARTAS

Porlasztó 364

Kipufogodob 364

A hütörendszer 365

Gyujtógyertya 365

Instructions d'origine
