MANUAL DE USUARIO 129C HUSQVARNA

• Protección ocular homologada Velocidad máxima en el eje de salida, rpm Este producto cumple con la directiva CE vigente. Cuidado con los objetos lanzados o rebotados. (129L, 129LK) Cuidado con los objetos lanzados o rebotados. (129C) Durante el trabajo, el usuario de la máquina debe procurar que ninguna persona o animal se acerque a más de 15 metros a la máquina. Utilice siempre guantes protectores homologados. Utilice botas antideslizantes y seguras. Indicado únicamente para equipo de corte flexible, no metálico, es decir cabezal de corte con hilo de corte. Marcas de flechas que indican los límites para colocar la sujeción del mango. Las emisiones sonoras en el entorno según la directiva de la Comunidad Europea. Las emisiones de la máquina se indican en el capítulo Datos técnicos y en la etiqueta. Los demás símbolos/etiquetas que aparecen en la máquina corresponden a requisitos de homologación específicos en determinados mercados. El motor se para poniendo el contacto de parada en la posición de parada. ¡NOTA! El contacto de parada retorna automáticamente a la posición de arranque. Por consiguiente, antes de realizar trabajos de montaje, control y/o mantenimiento se debe quitar el capuchón de encendido de la bujía para evitar el arranque imprevisto. Utilice siempre guantes protectores homologados. La máquina debe limpiarse regularmente. Control visual.

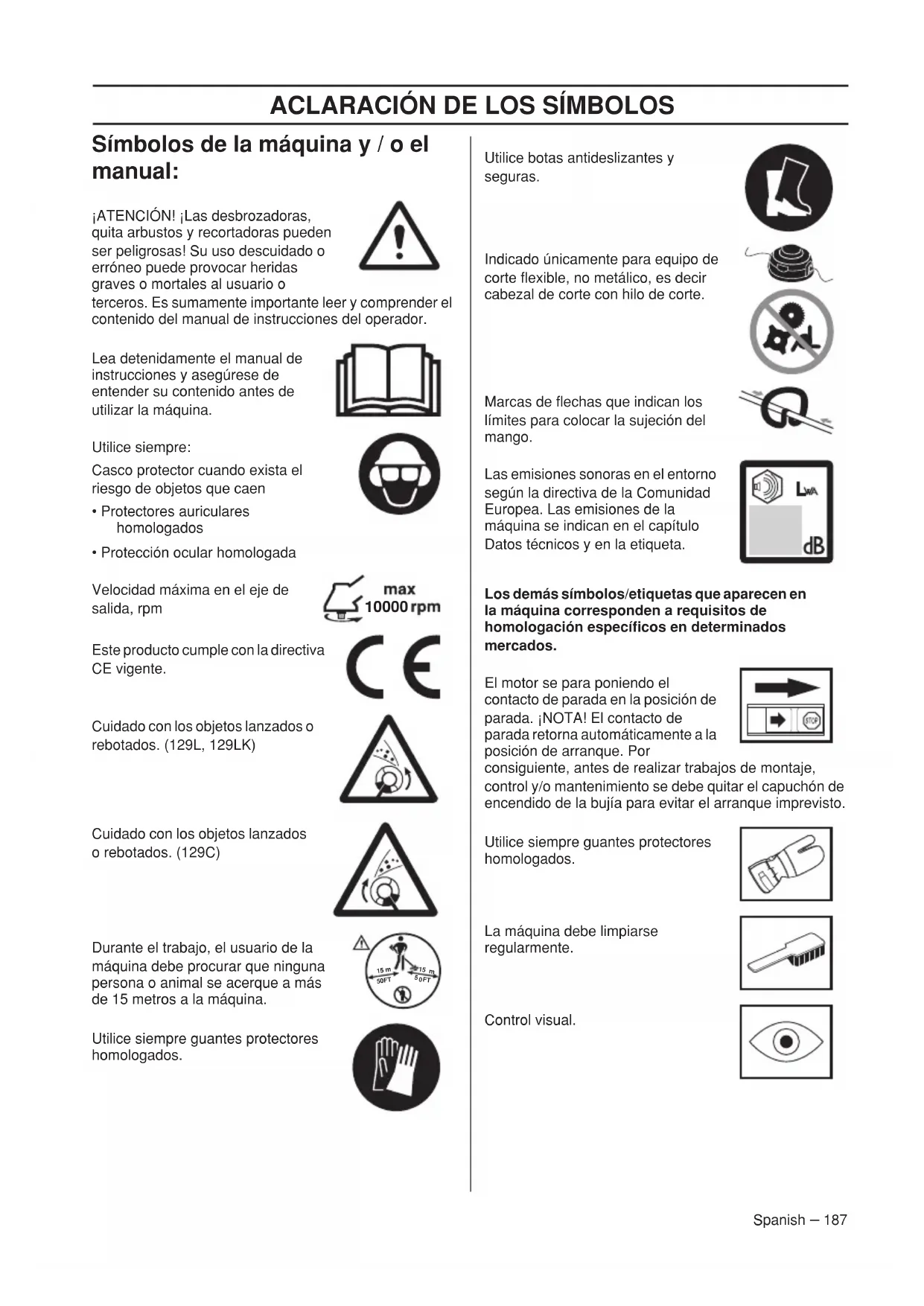

ACLARACIÓN DE LOS SÍMBOLOS

• Símbolos de la máquina y / o el manual: p. 187
• ÍNDICE Índice p. 188
• Antes de arrancar, observe lo siguiente: p. 188
• INTRODUCCIÓN Apreciado cliente: p. 189
• ¿QUÉ ES QUÉ? ¿Qué es qué en la recortadora? p. 190

INSTRUCCIONES GENERALES DE

• SEGURIDAD Importante p. 191
• Equipo de protección personal p. 191
• Equipo de seguridad de la máquina p. 192
• Equipo de corte p. 194
• MONTAJE Montaje del mango de tipo cerrado p. 195
• Montaje y desmontaje del tubo divisible p. 195
• Montaje del equipo de corte p. 196
• Montaje de la protección de la recortadora y el cabezal de cor te p. 196
• Montaje de la protección de la recortadora y el cabezal de cor te p. 196

¡ATENCIÓN! La exposición prolongada al ruido puede causar daños crónicos en el oído Por consiguiente, use siempre protectores auriculares homologados.

¡ATENCIÓN! Bajo ninguna circunstancia debe modificarse la configuración original de la máquina sin autorización del fabricante. Utilizar siempre recambios originales. Las modificaciones y/o la utilización de accesorios no autorizadas pueden ocasionar accidentes graves o incluso la muerte del operador o de terceros.

¡ATENCIÓN! Una desbrozadora, quita arbustos o recortadora puede ser una herramienta peligrosa si se utiliza de manera errónea o descuidada, y provocar heridas graves o mortales al usuario o terceros. Es sumamente importante que lea y comprenda el contenido de este manual de instrucciones.Spanish – 189 INTRODUCCIÓN Apreciado cliente: ¡Felicidades por haber adquirido un producto Husqvarna! La historia de Husqvarna data del año 1689, cuando el Rey Karl XI encargó la construcción de una fábrica en la ribera del río Huskvarna para la fabricación de mosquetes. La ubicación junto al río Huskvarna era lógica dado que el río se utilizaba para generar energía hidráulica. Durante los más de 300 años de existencia de la fábrica Husqvarna, se han fabricado productos innumerables; desde estufas de leña hasta modernas máquinas de cocina, máquinas de coser, bicicletas, motocicletas, etc. En 1956 se introdujo el primer cortacésped motorizado, seguido de la motosierra en 1959; y es en este segmento en el que actualmente trabaja Husqvarna. Husqvarna es hoy uno de los principales fabricantes del mundo de productos de bosque y jardín, con la calidad y las prestaciones como pr incipal prioridad. La idea de negocio es desarrollar, fabricar y comercializar productos motorizados para silvicultura y jardinería, así como para las industrias de construcción y obras públicas. Husqvarna tiene como objetivo estar en la vanguardia por lo que respecta a ergonomía, facilidad de empleo, seguridad y consideración ambiental; motivo por el cual ha desarrollado una serie de detalles para mejorar los productos en estas áreas. Estamos convencidos de que usted apreciará con satisfacción la calidad y prestaciones de nuestro producto por mucho tiempo en adelante . Con la adquisición de alguno de nuestros productos, usted dispone de asistencia profesional con reparaciones y servicio en caso de ocurrir algo. Si ha adquirido el producto en un punto de compra que no es uno de nuestros concesionarios autorizados, pregúnteles por el taller de servicio más cercano. Esperamos que su máquina le proporcione plena satisfacción y le sirva de ayuda por mucho tiempo en adelante. Tenga en cuenta que este man ual de instrucciones es un documento de valor. Siguiendo sus instrucciones (de uso, servicio, mantenimiento, etcétera) puede alargar considerablemente la vida útil de la máquina e incrementar su valor de reventa. Si vende su máquina, entregue el manual de instrucciones al nuevo propietario. ¡Gracias por utilizar un producto Husqvarna! Husqvarna AB trabaja constantemente para perfeccionar sus productos y se reserva, por lo tanto, el derecho a introducir modificaciones en la constr ucción y el diseño sin previo aviso.190 – Spanish ¿QUÉ ES QUÉ? ¿Qué es qué en la recortadora?

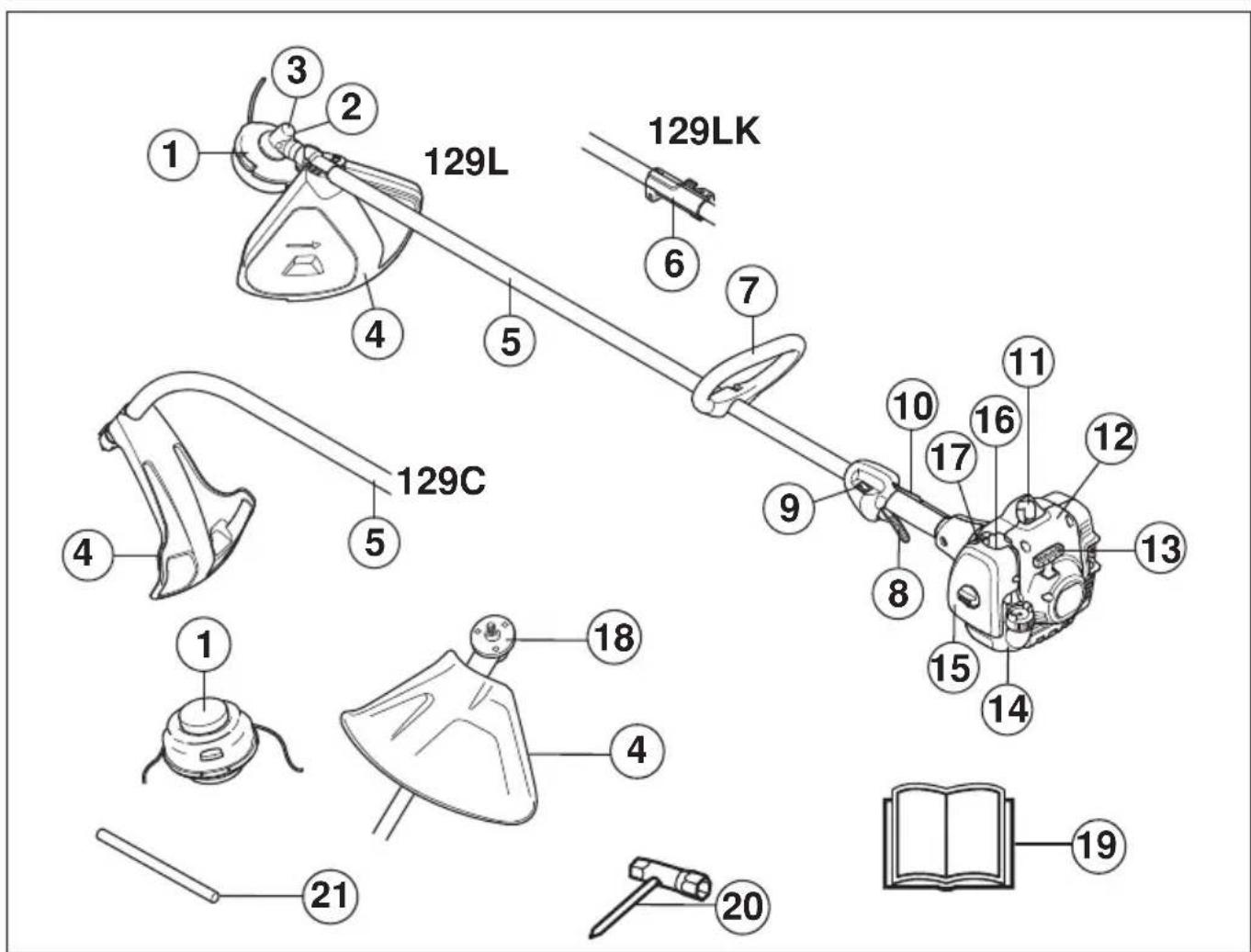

1 Cabezal de corte 2 Recarga de lubricante, engranaje angulado 3 Engranaje angulado 4 Protección del equipo de corte 5 Tubo 6 Acoplamiento del tubo 7 Mango cerrado 8 Acelerador 9 Botón de parada 10 Fiador del acelerador 11 Capuchón de encendido y bujía 12 Mecanismo de arranque 13 Empuñadura de arranque 14 Depósito de combustible 15 Tapa del filtro de aire 16 Bomba de combustible 17 Estrangulador 18 Pieza de arrastre 19 Manual de instrucciones 20 Llave combinada 21 Pasador de seguridadINSTRUCCIONES GENERALES DE SEGURIDAD Spanish – 191 Importante Equipo de protección personal CASCO Casco protector cuando exista el riesgo de objetos que caen

Se debe utilizar protección auditiva con suficiente capacidad de reducción sonora. ¡IMPORTANTE! La máquina está destinada únicamente al corte de hierba y el desbroce de hierba. Los únicos accesorios que Ud. puede acoplar al motor como fuente propulsora son los equipos de corte que nosotros recomendamos en el capítulo Datos técnicos. Nunca utilice la máquina si está cansado, si ha ingerido alcohol o si toma medicamentos que puedan afectarle la vista, su capacidad de discernimiento o el control del cuerpo. Utilice el equipo de protección personal. Vea las instrucciones bajo el título ”Equipo de protección personal”. No utilice nunca una máquina que haya sido modificada de modo que ya no coincida con la configuración original. No utilice nunca una máquina defectuosa. Lleve a cabo las comprobaciones de seguridad y siga las instrucciones de mantenimiento y servicio de este manual. Algunas medidas de mantenimiento y servicio deben ser efectuadas por especialistas formados y cualificados. Consulte las instrucciones del apartado Mantenimiento. Todas las tapas, protecciones y empuñaduras deben estar montadas antes de arrancar la máquina. Comprobar que el sombrerete de la bujía y el cable de encendido están en perfecto estado para evitar el riesgo de sacudida eléctrica. Durante el trabajo, el usuario de la máquina debe procurar que ninguna persona o animal se acerque a más de 15 metros a la máquina. Antes de utilizar la máquina, realice una inspección general. Consulte el programa de mantenimiento.

¡ATENCIÓN! Esta máquina genera un campo electromagnético durante el funcionamiento. Este campo magnético puede, en determinadas circunstancias, interferir con implantes médicos activos o pasivos. Para reducir el riesgo de lesiones graves o letales, las personas que utilizan implantes médicos deben consultar a su médico y al fabricante del implante antes de emplear esta máquina.

¡ATENCIÓN! Si se hace funcionar el motor en un local cerrado o mal ventilado, se corre riesgo de muerte por asfixia o intoxicación con monóxido de carbono.

¡ATENCIÓN! No permita nunca que los niños utilicen la máquina ni permanezcan cerca de ella. Dado que la máquina tiene un contacto de parada con retorno por muelle ye puede arrancar con poca velocidad y fuerza en la empuñadura de arranque, incluso niños pequeños pueden, en determinadas circunstancias, lograr la fuerza necesaria para arrancar la máquina. Ello puede comportar riesgo de daños personales graves. Por consiguiente, saque el capuchón de encendido cuando va a dejar la máquina sin vigilar. ¡IMPORTANTE! Una desbrozadora, quita arbustos o recortadora puede ser una herramienta peligrosa si se utiliza de manera errónea o descuidada, y provocar heridas graves o mortales al usuario o terceros. Es sumamente importante que lea y comprenda el contenido de este manual de instrucciones. Para trabajar con la máquina debe utilizarse un equipo de protección personal homologado. El equipo de protección personal no elimina el riesgo de lesiones, pero reduce su efecto en caso de accidente. Pida a su distribuidor que le asesore en la elección del equipo.

¡ATENCIÓN! Cuando use protección auditiva preste siempre atención a las señales o llamados de advertencia. Sáquese siempre la protección auditiva inmediatamente después de parar el motor.INSTRUCCIONES GENERALES DE SEGURIDAD 192 – SpanishPROTECCIÓN OCULARSe debe utilizar siempre protección ocular homologada. Si se utiliza visor, deben utilizarse también gafas protectoras homologadas. Por gafas protectoras homologadas se entienden las que cumplen con la norma ANSI Z87.1 para EE.UU. o EN 166 para países de la UE.GUANTESSe deben utilizar guantes cuando sea necesario, por ejemplo al montar el equipo de corte.BOTASUtilice botas antideslizantes y seguras. VESTIMENTAUse ropas de material resistente a los desgarros y no demasiado amplias para evitar que se enganchen en ramas, etc. Use siempre pantalones largos gruesos. No trabaje con joyas, pantalones cortos, sandalias ni los pies descalzos. No lleve el cabello suelto por debajo de los hombros.PRIMEROS AUXILIOSTenga siempre a mano el equipo de primeros auxilios. Equipo de seguridad de la máquina En este capítulo se describen los componentes de seguridad de la máquina, su función y el modo de efectuar el control y el mantenimiento para garantizar un funcionamiento óptimo. En cuanto a la ubicación de estos componentes en su máquina, vea el capítulo Qué es qué.La vida útil de la máquina puede acortarse y el riesgo de accidentes puede aumentar si el mantenimiento de la máquina no se hace de forma adecuada y si los trabajos de servicio y/o reparación no se efectúan de forma profesional. Para más información, consulte con el taller de servicio oficial más cercano. Fiador del acelerador El fiador del acelerador está diseñado para impedir la activación involuntaria del acelerador. Cuando se oprime el fiador (A) en el mango (= cuando se agarra el mango), se desacopla el acelerador (B). Cuando se suelta el mango, el acelerador y el fiador vuelven a sus posiciones originales. Ambas funciones se efectúan con sistemas independientes de muelles de retorno. Con esta posición, el acelerador queda automáticamente bloqueado en ralentí.Compruebe que el acelerador esté bloqueado en la posición de ralentí cuando el fiador está en su posición inicial.¡IMPORTANTE!Todos los trabajos de servicio y reparación de la máquina requieren una formación especial. Esto es especialmente importante para el equipo de seguridad de la máquina. Si la máquina no pasa alguno de los controles indicados a continuación, acuda a su taller de servicio local. La compra de alguno de nuestros productos le garantiza que puede recibir un mantenimiento y servicio profesional. Si no ha adquirido la máquina en una de nuestras tiendas especializadas con servicio, solicite información sobre el taller de servicio más cercano. ¡ATENCIÓN! Nunca utilice una máquina que tenga un equipo de seguridad defectuoso. Efectúe el control y mantenimiento del equipo de seguridad de la máquina como se describió en este capítulo. Si su máquina no pasa todos los controles, entréguela a un taller de servicio para su reparación.

Spanish – 193 Apriete el fiador del acelerador y compruebe que vuelva a su posición de partida al soltarlo. Compruebe que el acelerador y el fiador se muevan con facilidad y que funcionen sus muelles de retorno. Consulte las instrucciones bajo el título Arranque. Ponga en marcha la máquina y acelere al máximo. Suelte el acelerador y controle que el equipo de corte se detenga y permanezca inmóvil. Si el equipo de corte gira con el acelerador en ralentí, se debe controlar la regulación del carburador para ralentí. Consulte las instrucciones bajo el título Mantenimiento. Botón de parada El botón de parada se utiliza para parar el motor. Arranque el motor y compruebe que se pare cuando se mueve el botón de parada a la posición de parada. Protección del equipo de corte Esta protección tiene por fin evitar que el usuario reciba el impacto de objetos desprendidos. La protección evita también que el usuario entre en contacto con el equipo de corte. Controle que la protección no esté dañada y que no tenga grietas. Cambie la protección si ha estado expuesta a golpes o si tiene grietas. Utilice siempre la protección recomendada para cada equipo de corte en particular. Consulte el capítulo Datos técnicos. Silenciador El silenciador está diseñado para reducir al máximo posible el nivel sonoro y para apartar los gases de escape del usuario. El silenciador con catalizador también está diseñado para reducir las sustancias nocivas en los gases de escape. En países con clima cálido y seco, puede ser grande el riesgo de incendio. Por eso, hemos equipado a ciertos silenciadores con cortafuegos. Controle si el silenciador de su máquina lo tiene. Para el silenciador, es sumamente importante seguir las instrucciones de control, mantenimiento y servicio. Nunca utilice una máquina que tenga un silenciador defectuoso. Compruebe regularmente que el silenciador esté firmemente montado en la máquina. Si el silenciador de su máquina lleva rejilla apagachispas, límpiela a intervalos regulares. La obturación de la rejilla produce el sobrecalentamiento del motor, con el riesgo consiguiente de averías graves.

¡ATENCIÓN! Bajo ninguna circunstancia se puede utilizar un equipo de corte sin haber montado antes la protección recomendada. Consultar el capítulo Datos técnicos. Si se monta una protección incorrecta o defectuosa, esto puede causar daños personales graves.INSTRUCCIONES GENERALES DE SEGURIDAD 194 – Spanish Equipo de corte Este capítulo describe cómo Ud., con un mantenimiento correcto y utilizando el equipo de corte adecuado, podrá:

• Obtener un resultado de corte óptimo.

• Aumentar la duración del equipo de corte. Cabezal de corte

• Utilice únicamente los cabezales e hilos de corte recomendados. Han sido probados por el fabricante para un tamaño de motor especial. Esto es particularmente importante cuando se utiliza un cabezal de corte totalmente automático. Utilice únicamente el equipo de corte recomendado. Consulte el capítulo Datos Técnicos.

• En general, una máquina pequeña requiere un cabezal pequeño y viceversa. Esto se debe a que, al cortar con hilo, el motor debe lanzarlo radialmente hacia afuera desde el cabezal de corte y vencer la resistencia de la hierba que se va a cortar.

• El largo del hilo también es importante. Un hilo más largo requiere mayor potencia del motor que uno corto, con el mismo diámetro del hilo.

• Controle que el cuchillo que hay en la protección de la recortadora esté intacto. Se utiliza para cortar el hilo en el largo correcto.

• Para prolongar la vida útil del hilo, se puede poner en remojo un par de días. De esta manera el hilo se refuerza y dura más.

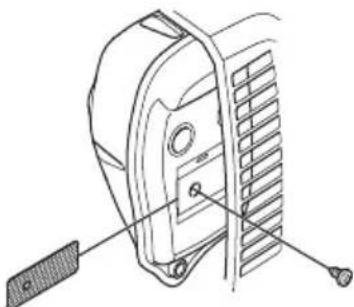

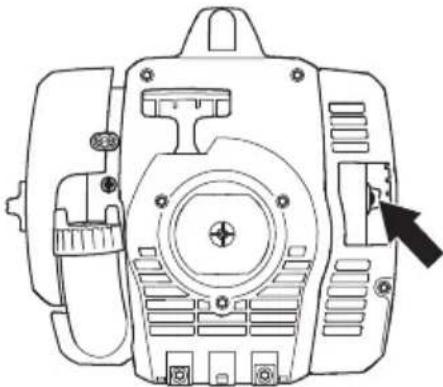

¡ATENCIÓN! El silenciador con catalizador se calienta mucho durante el uso y permanece caliente aún luego de apagado el motor. Lo mismo rige para la marcha en ralentí. Su contacto puede quemar la piel. ¡Tenga en cuenta el peligro de incendio!

¡ATENCIÓN! En el interior del silenciador hay sustancias químicas que pueden ser cancerígenas. Evitar el contacto con estas sustancias si se daña el silenciador.

¡ATENCIÓN! Recuerde que: Los gases de escape del motor están calientes y pueden contener chispas que pueden provocar incendio. Por esa razón, ¡nunca arranque la máquina en interiores o cerca de material inflamable! ¡IMPORTANTE! ¡Utilice sólamente el equipo de corte con la protección recomendada por nosotros! Consulte el capítulo Datos Técnicos. Lea las instrucciones del equipo de corte para montar correctamente el hilo y elegir el diámetro de hilo correcto.

¡ATENCIÓN! Pare siempre el motor antes de trabajar con alguna parte del equipo de corte. Éste continúa girando incluso después de haber soltado el acelerador. Controle que el equipo de corte se haya detenido completamente y desconecte el cable de la bujía antes de comenzar a trabajar.

¡ATENCIÓN! Un equipo de corte defectuoso puede aumentar el riesgo de accidentes. ¡IMPORTANTE! Observe siempre que el hilo de corte esté arrollado en forma firme y uniforme al rodillo, de lo contrario la máquina producirá vibraciones perjudiciales para la salud.MONTAJE Spanish – 195 Montaje del mango de tipo cerrado

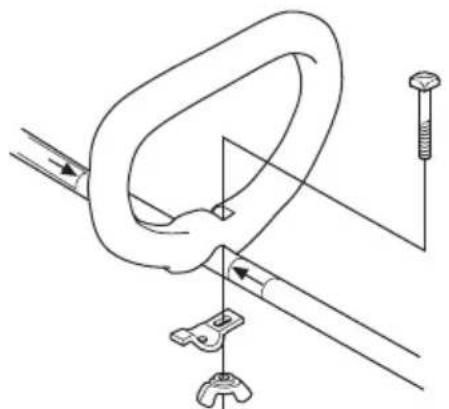

• Calzar el mango cerrado sobre el tubo. Adviértase que el mango cerrado debe montarse entre las flechas del tubo.• Monte el perno, la chapa de fijación y la tuerca de mariposa como indica la figura. Apriete la tuerca de mariposa. Montaje y desmontaje del tubo divisible (129LK) Montaje:
• Suelte el acoplamiento, girando la manija.• Alinee la lengüeta del accesorio (A) con la flecha del acoplamiento (B).• Presione el accesorio en el acoplamiento hasta que se fije a presión.• Antes de usar la unidad, apriete bien la manija. Desmontaje:
• Suelte el acoplamiento, girando la manija (3 veces como mínimo).• Mantenga presionado el botón (C). Saque el accesorio del acoplamiento, al mismo tiempo que sujeta firmemente el extremo del motor.

CMONTAJE 196 – Spanish Montaje del equipo de corte Montaje de la protección de la recortadora y el cabezal de corte (129L, 129LK)

• Montar la protección de la recortadora (A) para trabajar con el cabezal de corte. La protección de la recortadora/protección combinada se engancha en la sujeción del tubo y se fija con un tornillo (L).

• Coloque la pieza de arrastre (B) en el eje de salida.

• Gire el eje de la hoja hasta que uno de los orificios de la pieza de arrastre coincida con un orificio de la caja de engranajes.

• Introduzca el pasador de seguridad (C) en el orificio para bloquear el eje.

• Enrosque el cabezal de corte/las cuchillas de plástico (H) en el sentido contrario al de rotación.

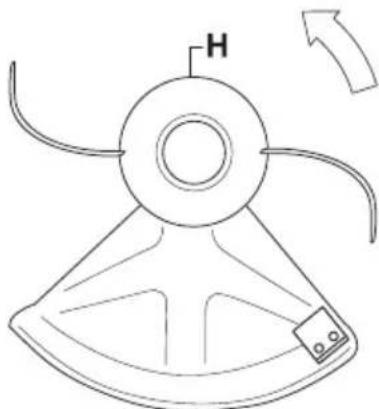

• El desmontaje se realiza en el orden inverso. Montaje de la protección de la recortadora y el cabezal de corte (129C)

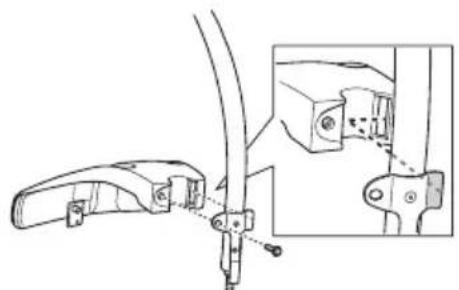

• Montar la protección como indica la figura. Apretarla bien.

• Coloque el protector de polvo en el eje. La tuerca debe quedar totalmente rodeada por el protector de polvo.

• Para que el eje no gire, mantenga fijo el protector de polvo con una llave inglesa.

• Enrosque el cabezal de corte en el eje.

¡ATENCIÓN! Bajo ninguna circunstancia se puede utilizar un equipo de corte sin haber montado antes la protección recomendada. Consultar el capítulo Datos técnicos. Si se monta una protección incorrecta o defectuosa, esto puede causar daños personales graves.MANIPULACION DEL COMBUSTIBLE Spanish – 197 Seguridad en el uso del combustible Nunca arranque la máquina:1 Si derramó combustible sobre la máquina. Seque cualquier residuo y espere a que se evaporen los restos de combustible.2 Si se salpicó el cuerpo o las ropas, cambie de ropas. Lave las partes del cuerpo que han entrado en contacto con el combustible. Use agua y jabón.3 Si hay fugas de combustible en la máquina. Compruebe regularmente si hay fugas en la tapa del depósito o en los conductos de combustible. En caso de avería, póngase en contacto con su taller de servicio. Transporte y almacenamiento

• Almacene y transporte la máquina y el combustible de manera que eventuales fugas o vapores no puedan entrar en contacto con chispas o llamas, por ejemplo, máquinas eléctricas, motores eléctricos, contactos eléctricos/interruptores de corriente o calderas.• Para almacenar y transportar combustible se deben utilizar recipientes diseñados y homologados para tal efecto.• Si la máquina se va a almacenar por un período largo, se debe vaciar el depósito de combustible. Pregunte en la estación de servicio más cercana qué hacer con el combustible sobrante.• Antes del almacenaje prolongado, limpie bien la máquina y haga el servicio completo.• La protección para transportes del equipo de corte siempre debe estar montada durante el transporte o almacenamiento de la máquina.• Asegure la máquina durante el transporte.• Para evitar el arranque imprevisto del motor, se debe quitar siempre el capuchón de encendido para el almacenaje prolongado de la máquina, si se va a dejar la máquina sin vigilar y para efectuar todas las medidas de servicio previstas. Carburante ¡NOTA! La máquina tiene un motor de dos tiempos, por lo que debe utilizarse siempre una mezcla de gasolina con aceite para motores de dos tiempos. Para obtener una mezcla con las proporciones correctas, debe medirse con precisión la cantidad de aceite que se mezclará. En la mezcla de pequeñas cantidades de combustible, los errores más insignificantes en la medición del aceite influyen considerablemente en las proporciones de la mezcla. Gasolina ¡NOTA! Use siempre gasolina de buena calidad mezclada con aceite de como mínimo 90 octanos (RON). Si su máquina está equipada con catalizador (vea el capítulo Datos técnicos), debe usarse siempre gasolina sin plomo de buena calidad mezclada con aceite. La gasolina con plomo avería el catalizador.Si hay disponible gasolina menos nociva para el medio ambiente, denominada gasolina de alquilato, se debe usar este tipo de gasolina.Puede utilizar combustible con mezcla de etanol E10 (mezcla máxima de etanol del 10 %). El uso de mezclas de etanol de mayor concentración que E10 originará un mal funcionamiento que puede causar daños en el motor.• El octanaje mínimo recomendado es 90 (RON). Si se hace funcionar el motor con gasolina de octanaje inferior a 90, puede producirse clavazón. Esto aumenta la temperatura del motor, con el consiguiente riesgo de averías.• Para trabajar durante mucho tiempo en altas revoluciones se recomienda el uso de gasolina con más octanos. Aceite para motores de dos tiempos

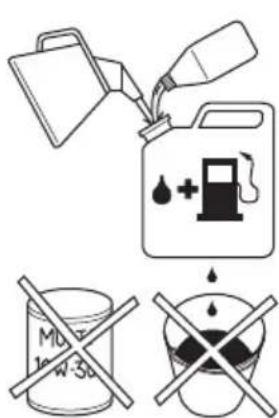

• Para un resultado y prestaciones óptimos, utilice aceite para motores de dos tiempos HUSQVARNA, especialmente fabricado para motores de dos tiempos refrigerados por aire.• No utilice nunca aceite para motores de dos tiempos fuera borda refrigerados por agua (llamado outboard oil), con designación TCW.• No utilice nunca aceite para motores de cuatro tiempos.• Un aceite de calidad deficiente o una mezcla de aceite/combustible demasiado rica puede perjudicar el funcionamiento del catalizador y reducir su vida útil.• Mezcla1:50 (2%) con aceite para motores de dos tiempos HUSQVARNA. ¡ATENCIÓN! Sea cuidadoso al manejar el combustible. Piense en los riesgos de incendio, explosión e intoxicación respiratoria. ¡ATENCIÓN! El combustible y los vapores de combustible son muy inflamables y pueden causar daños graves por inhalación y contacto con la piel. Por consiguiente, al manipular combustible proceda con cuidado y procure que haya buena ventilación.MANIPULACION DEL COMBUSTIBLE 198 – Spanish 1:33 (3 %) con otros aceites para motores de dos tiempos refrigerados por aire y clasificados para JASO FB/ISO EGB. Mezcla

• Siempre haga la mezcla de gasolina y aceite en un recipiente limpio, homologado para gasolina.

• Primero, ponga la mitad de la gasolina que se va a mezclar. Luego, añada todo el aceite y agite la mezcla. A continuación, añada el resto de la gasolina.

• Agite bien la mezcla de combustible antes de ponerla en el depósito de combustible de la máquina.

• No mezcle más combustible que el necesario para utilizar un mes como máximo.

• Si no se ha utilizado la máquina por un tiempo prolongado, vacíe el depósito de combustible y límpielo. Repostaje

• Utilice un recipiente de combustible con protección antirebose.

• Si derramó combustible sobre la máquina. Seque cualquier residuo y espere a que se evaporen los restos de combustible.

• Limpie alrededor de la tapa del depósito. Los residuos en el depósito ocasionan problemas de funcionamiento.

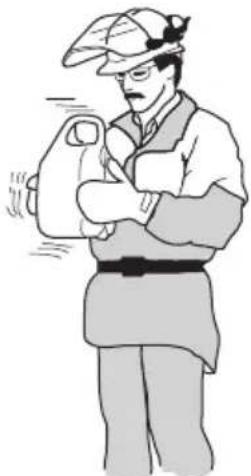

• Asegúrese de que el combustible esté bien mezclado sacudiendo el recipiente antes de llenar el depósito. Gasolina, litros Aceite para motores de dos tiempos, litros 2% (1:50) 3% (1:33) 5 0,10 0,15 10 0,20 0,30 15 0,30 0,45 20 0,40 0,60

¡ATENCIÓN! El silenciador del catalizador se calienta mucho, tanto durante el funcionamiento como después de la parada. Incluso funcionando éste en ralentí. Tenga presente el peligro de incendio, especialmente al manejar sustancias y/o gases inflamables.

¡ATENCIÓN! Las siguientes medidas preventivas reducen el riesgo de incendio: Mezcle y vierta el combustible en el exterior, en un lugar libre de chispas y llamas. No fume ni ponga objetos calientes cerca del combustible. No haga nunca el repostaje con el motor en marcha. Apague el motor y deje que se enfríe unos minutos antes de repostar. Para repostar, abra despacio la tapa del depósito de combustible para evacuar lentamente la eventual sobrepresión. Después de repostar, apriete bien la tapa del depósito de combustible. Antes de arrancar, aparte siempre la máquina del lugar y de la fuente de repostaje.ARRANQUE Y PARADA Spanish – 199 Control antes de arrancar

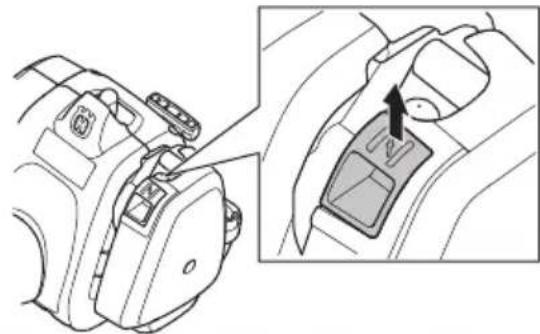

• Controle que el cabezal de corte y la protección de la recortadora no estén dañados ni presenten grietas. Cambie el cabezal o la protección de la recortadora si han recibido golpes o están agrietados.• Nunca utilice la máquina sin la protección o con una protección defectuosa.• Todas las cubiertas deben estar correctamente montadas y en buenas condiciones antes de arrancar la máquina. Arranque y parada Arranque en frío del motor Bomba de combustible: Presione varias veces la membrana de goma de la bomba de combustible hasta que comience a llenarse de combustible (unas 10 veces). No es necesario llenar completamente la membrana.Estrangulador: Ponga el estrangulador en la posición de estrangulamiento. Presione el cuerpo de la máquina contra el suelo con la mano izquierda (ATENCIÓN: ¡No con el pie!). Agarre la empuñadura de arranque y tire despacio de la cuerda con la mano derecha, hasta sentir una resistencia (los dientes de arranque engranan), y después tire rápido y con fuerza. Nunca enrosque el cordón de arranque alrededor de la mano.NOTE! No apriete el acelerador mientras intenta arrancar el motor.Tire del hilo varias veces hasta que el motor intente arrancar (3 veces como máximo). Si el motor arranca o intenta arrancar, presione la palanca del estrangulador en la posición de funcionamiento. Reponga con firmeza el cordón a su posición inicial y repita el intento hasta que el motor arranque. Una vez haya arrancado el motor, deje que se caliente durante 30 segundos antes de aplicar la aceleración máxima.¡NOTA! No extraiga el cordón de arranque al máximo, y no suelte la empuñadura de arranque si ha extraido todo el cordón. Ello puede ocasionar averías en la máquina. ¡ATENCIÓN! Antes de arrancar la máquina debe montarse la cubierta del embrague completa con el tubo, de lo contrario el embrague puede zafar y provocar daños personales.Antes de arrancar, aparte siempre la máquina del lugar y de la fuente de repostaje. Coloque la máquina sobre una base firme. Controle que el equipo de corte no pueda atascarse en algún objeto.Asegúrese de que no haya personas desautorizadas en la zona de trabajo, de lo contrario se corre el riesgo de ocasionar graves daños personales. La distancia de seguridad es de 15 metros. ¡ATENCIÓN! Cuando el motor se arranca con el estrangulador en la posición de estrangulamiento, el equipo de corte comienza a girar inmediatamente.ARRANQUE Y PARADA 200 – Spanish Arranque del motor caliente Bomba de combustible: Presione varias veces la burbuja de goma de la bomba de combustible hasta que comience a llenarse de combustible. No es necesario llenarla totalmente. Empuje la palanca del estrangulador hasta la posición de funcionamiento. Reponga con firmeza el cordón a su posición inicial y repita el intento hasta que el motor arranque. Una vez haya arrancado el motor, aplique la aceleración máxima. Parada Para parar el motor, desconecte el encendido. ¡NOTA! El contacto de parada retorna automáticamente a la posición de arranque. Por consiguiente, antes de realizar trabajos de montaje, control y/o mantenimiento se debe quitar el capuchón de encendido de la bujía para evitar el arranque imprevisto.TÉCNICA DE TRABAJO Spanish – 201 Instrucciones generales de trabajo Reglas básicas de seguridad 1 Observe el entorno para:• Comprobar que no hayan personas, animales, etc., que puedan influir en su control de la máquina.• Para evitar que personas, animales, etc. entren en contacto con el equipo de corte u objetos lanzados por el equipo de corte.• ¡NOTA! No use nunca una máquina si no tiene posibilidad de pedir auxilio si se produce un accidente.2 Inspeccione la zona de trabajo. Quite todos los materiales sueltos como piedras, cristales rotos, clavos, alambres, cordones, etcétera, que puedan ser lanzados o enredarse en el equipo de corte.3 No trabaje en condiciones atmosféricas desfavorables como niebla, lluvia intensa, tempestad, frío intenso, etc. El trabajo con mal tiempo es fatigoso y puede crear circunstancias peligrosas, como terreno resbaladizo.4 Compruebe que pueda caminar y mantenerse de pie con seguridad.5 Manténgase bien parado y con buen equilibrio. No se estire demasiado. Mantenga una posición correcta y el equilibrio en todo momento.6 Utilice siempre ambas manos para sujetar la máquina. Mantenga la máquina en el lado derecho del cuerpo.7 Mantenga el equipo de corte por debajo de la cintura.8 Para desplazar la máquina debe pararse el motor.9 No apoye nunca la máquina con el motor en marcha sin tenerla bajo control.¡IMPORTANTE!Esta sección trata las reglas de seguridad fundamentales para trabajar con la recortadora.Cuando se vea en una situación insegura para continuar el trabajo, debe consultar a un experto. Póngase en contacto con su distribuidor o taller de servicio.Evite todo uso para el cual no se sienta suficientemente calificado.Antes del uso, Ud. debe haber entendido la diferencia entre desbroce forestal, desbroce de hierba y recorte de hierba. ¡ATENCIÓN! Ni el usuario de la máquina ni ninguna otra persona debe intentar quitar la vegetación cortada cuando el motor o el equipo de corte aún están girando, dado que esto comporta riesgo de daños graves.Pare el motor y el equipo de corte antes de quitar la vegetación que se ha enrollado en el eje de la hoja, porque de lo contrario pueden producirse daños. Durante el uso y poco después, el engranaje angulado puede estar caliente. El contacto con el mismo puede ocasionar quemaduras. ¡ATENCIÓN! Advertencia de objetos lanzados. Utilice siempre gafas protectoras homologadas. No se incline nunca sobre la protección del equipo de corte. Hay riesgo de lanzamiento de piedras, suciedad, etcétera, contra los ojos; causando ceguera o daños graves.Mantenga alejados a los terceros. Los niños, animales, curiosos y ayudantes deben mantenerse fuera de la zona de seguridad de 15 metros. Pare la máquina inmediatamente si alguien se acerca. Nunca gire con la máquina si no ha verificado antes que la zona de seguridad atrás de Ud. está vacía.TÉCNICA DE TRABAJO 202 – Spanish Técnica básica de trabajo Después de cada momento de trabajo reduzca siempre la velocidad del motor a ralentí. Un tiempo demasiado largo a máxima velocidad sin que el motor esté cargado puede averiar seriamente el motor. Recorte de hierba con el cabezal de corte Recorte

• Mantenga el cabezal de corte justo por encima del suelo, en posición inclinada. Es la punta del hilo la que realiza el trabajo. Deje que el hilo trabaje con su propio ritmo. Nunca lo presione contra la vegetación que quiere segar.

• El hilo corta con facilidad la hierba y las malas hierbas que hay contra paredes, cercas, árboles y arriates, pero también puede dañar la corteza delicada de árboles y arbustos, y postes de cercas.

• Disminuya el peligro de daños en las plantas acortando el hilo a 10-12 cm y disminuyendo las revoluciones del motor. Raspado

• La técnica de raspado corta toda la vegetación no deseada. Mantenga el cabezal de corte justo por encima del suelo, en posición inclinada. Deje que la punta del hilo golpee el suelo alrededor de árboles, columnas, estatuas, etc. ATENCIÓN: Esta técnica aumenta el desgaste del hilo.

• El hilo se desgasta más rápido y se debe alimentar más seguido al trabajar contra piedras, ladrillos, hormigón, cercas de metal, etc. que al estar en contacto con árboles y cercas de madera.

• Al recortar y raspar debe utilizar una velocidad un poco menor que la aceleración máxima (80%) para que el hilo dure más y el cabezal de corte se desgaste menos. Corte

• La recortadora es ideal para cortar en lugares que son difícilmente accesibles para un cortacésped común. Al cortar, mantenga el hilo paralelo al suelo. Evite presionar el cabezal de corte contra el suelo para no dañar el césped ni el equipo.

• Durante el corte normal evite que el cabezal de corte esté en contacto continuo con el suelo. Un contacto continuo de este tipo puede causar daños y desgaste en el cabezal de corte. Barrido

• El efecto ventilador del hilo giratorio puede utilizarse para una limpieza rápida y sencilla. Mantenga el hilo paralelo y por encima de la superficie a barrer y mueva la máquina de un lado a otro.

• Al cortar y barrer debe utilizar la aceleración máxima para obtener un buen resultado.

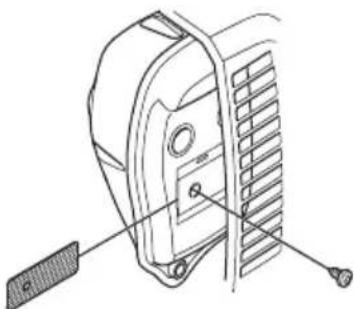

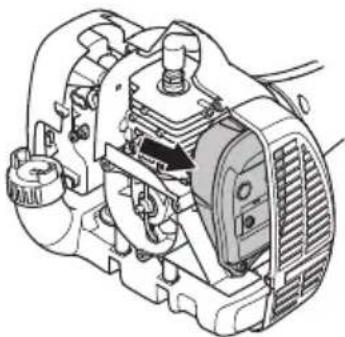

¡ATENCIÓN! A veces, se atascan ramas o hierba entre la protección y el equipo de corte. Antes de retirarlos, pare siempre el motor. ¡IMPORTANTE! Para evitar movimientos bruscos y vibraciones en los mandos, la cubierta del cabezal de corte debe estar limpia siempre que el hilo vuelva a su posición. Además, compruebe que el resto de piezas del cabezal están limpias si es necesario.MANTENIMIENTO Spanish – 203 Carburador Reglaje del régimen de ralentí Antes de hacer un ajuste, controle que el filtro de aire esté limpio y que tenga colocada la tapa.Regule el régimen de ralentí con el tornillo T, si es necesario un reajuste. Gire primero el tornillo de ralentí T en el sentido de las agujas del reloj, hasta que comience a girar el equipo de corte. Después gire el tornillo en el sentido contrario, hasta que el equipo de corte se detenga. El régimen de ralentí es correcto cuando el motor funciona en forma uniforme en cada posición. También debe existir un buen margen hasta el régimen en que empieza a girar el equipo de corte.Régimen recomendado en ralentí: Vea el capítulo Datos técnicos. Silenciador ¡NOTA! Algunos silenciadores tienen catalizador. Consulte el capítulo Datos técnicos para ver si su máquina tiene catalizador.El silenciador está diseñado para amortiguar el ruido y para apartar del usuario los gases de escape. Los gases de escape están calientes y pueden contener chispas que pueden ocasionar incendios si se dirigen los gases a materiales secos e inflamables.Algunos silenciadores incorporan una red apagachispas. Si su máquina tiene este tipo de silenciador, limpie la red apagachispas por lo menos una vez al mes. Esta limpieza se hace mejor con un cepillo de acero. En silenciadores sin catalizador, el apagachispas se debe limpiar y cambiar una vez por semana, si es necesario. En silenciadores con catalizador, se debe controlar el apagachispas y limpiarlo, si es necesario, una vez por mes. Si el apagachispas presenta daños, se debe cambiar el apagachispas. Si el apagachispas se obstruye con frecuencia, esto puede ser señal de que el catalizador no funciona correctamente. Consulte a su distribuidor para un control. Si el apagachispas se obstruye, la máquina se recalienta y se dañan el cilindro y el pistón.NOTE! El alojamiento trasero se muestra desmontado solo con motivo de claridad. No se recomienda quitar la tapa para realizar el mantenimiento del filtro.¡NOTA! No utilice nunca la máquina con un silenciador en mal estado. ¡ATENCIÓN! Si no puede regular el régimen en ralentí para que el equipo de corte deje de girar, consulte a su distribuidor/taller de servicio. No utilice la máquina hasta que no esté correctamente regulada o reparada. ¡ATENCIÓN! El silenciador con catalizador se calienta mucho durante el uso y permanece caliente aún luego de apagado el motor. Lo mismo rige para la marcha en ralentí. Su contacto puede quemar la piel. ¡Tenga en cuenta el peligro de incendio!MANTENIMIENTO 204 – Spanish Sistema refrigerante Para lograr una temperatura de funcionamiento lo más baja posible, la máquina incorpora un sistema refrigerante. El sistema refrigerante está compuesto por: 1 Toma de aire en el mecanismo de arranque. 2 Aletas de enfriamiento en el cilindro. Limpie el sistema de refrigeración con un cepillo una vez al año (en condiciones difíciles, con mayor frecuencia). Un sistema refrigerante sucio u obturado produce sobrecalentamiento de la máquina, con las consiguientes averías del cilindro y el pistón. Bujía Los factores siguientes afectan al estado de la bujía:

• Carburador mal regulado.

• Mezcla de aceite inadecuada en el combustible (demasiado aceite o aceite inadecuado).

• Filtro de aire sucio. Estos factores producen revestimientos en los electrodos de la bujía que pueden ocasionar perturbaciones del funcionamiento y dificultades de arranque. Si la potencia de la máquina es demasiado baja, si es difícil arrancar la máquina o si el ralentí es irregular: revise primero la bujía antes de tomar otras medidas. Si la bujía está muy sucia, límpiela y compruebe que la separación de los electrodos sea de 0,5/0,6 mm. La bujía debe cambiarse aproximadamente después de un mes de funcionamiento o más a menudo si es necesario. ¡NOTA! ¡Utilice siempre el tipo de bujía recomendado! Una bujía incorrecta puede arruinar el pistón y el cilindro. Asegúrese de que la bujía tenga supresión de perturbaciones radioeléctricas. Vea el capítulo Datos técnicos. Tubo divisible La punta del eje propulsor en la parte inferior del tubo debe lubricarse interiormente con grasa cada 30 horas de trabajo. Existe el riesgo de que las puntas del eje propulsor (uniones ranuradas) de los modelos divisibles se agarroten si no se lubrican regularmente. Filtro de aire El filtro de aire debe limpiarse regularmente de polvo y suciedad para evitar:

• Reducción de la potencia

• Desgaste innecesario de las piezas del motor.

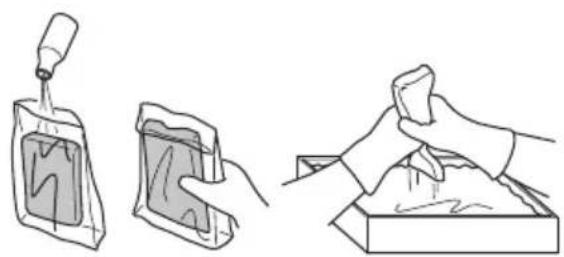

• Un consumo de combustible excesivo. Limpie el filtro cada 25 horas de funcionamiento o más seguido si trabaja en un entorno muy polvoriento. Limpieza del filtro de aire Desmonte la cubierta del filtro de aire y retire el filtro. Lávelo en agua jabonosa caliente. Controle que el filtro esté seco antes de volver a montarlo. Un filtro utilizado durante mucho tiempo no puede limpiarse del todo. Por tanto, hay que cambiarlo a intervalos regulares. Un filtro de aire averiado debe cambiarse. Si trabaja con la máquina en un entorno polvoriento, debe impregnar el filtro de aire con aceite. Consulte las instrucciones bajo el título Impregnación con aceite del filtro de aire. Impregnación con aceite del filtro de aire Use siempre aceite para filtros de HUSQVARNA, art. nº. 531 00 92-48. El aceite para filtros contiene disolvente para facilitar su distribución uniforme en el filtro. Evite por lo tanto su contacto con la piel. Introduzca el filtro en una bolsa de plástico y vierta el aceite para filtros. Masajee la bolsa para distribuir el aceite. Apriete el filtro en la bolsa y tire el exceso de aceite antes de colocar el filtro en la máquina. No use nunca aceite común para motores. Éste desciende bastante rápido a través del filtro, depositándose en el fondo. Engranaje angulado El engranaje angulado se entrega de fábrica con la cantidad adecuada de grasa. No obstante, antes de empezar a utilizar la máquina, verifique que el engranaje esté lleno con grasa hasta las 3/4 partes. Use grasa especial de HUSQVARNA. Generalmente, el lubricante en el cuerpo del engranaje no requiere cambiarse excepto cuando se realizan reparaciones.206 – Spanish MANTENIMIENTO Programa de mantenimiento A continuación incluimos una lista con los puntos de mantenimiento a efectuar en la máquina. La mayoría de los puntos se describen en el capítulo “Mantenimiento”. El usuario sólo puede efectuar los trabajos de mantenimiento y servicio descritos en este manual. Los trabajos de mayor envergadura debe efectuarlos un taller de servicio oficial. Mantenimiento Mantenimient o semanal Mantenimient o mensual Mantenimient o an ual Limpie la parte exterior de la máquina. X Controle que los casquillos aislantes de las vibraciones no estén dañados

Controle que el mando de detención funcione. X Controle que el equipo de corte no gire en ralentí. X Limpie el filtro de aire. Cámbielo si es necesario. X Controle que la protección no esté dañada y que no tenga

rietas. Cambie la protección si ha estado expuesta a golpes o si tiene grietas.

Controle que el cabezal de corte no esté dañado ni tenga grietas. Cambie el cabezal de cor te si es necesario.

Compruebe que los tornillos y las tuercas estén apretados. X Controle que no haya fugas de combustible del motor, del depósito o de los conductos de comb ustible.

Controle que el engranaje angulado tenga grasa hasta las 3/4 partes. Si es necesario llene con grasa especial.

Controle el mecanismo de arranque y la cuerda del mismo. X Limpie la bujía por fuera. Quítela y controle la distancia entre los electrodos . Ajuste la distancia a 0,5 mm o cambie la bujía. Controle que la bujía tenga supresión de perturbaciones radioeléctricas.

Limpie el exterior del carburador y la zona alrededor del mismo. X Limpie el sistema de refrigeración de la máquina. X Limpie o cambie el apagachispas del silenciador (sólo para el silenciador sin catalizador).

Compruebe que el filtro de combustible no está sucio y que la manguera de combustible no tiene grietas ni otros defectos. Cambie el componente que sea necesario.

Revise todos los cables y conexiones. X Compruebe si están desgastados el embrague, los muelles de embrague y el tambor embrague. Cambie los componentes que sea necesario en un taller de servicio oficial.

Cambie la bujía. Controle que la bujía tenga supresión de per turbaciones radioeléctricas. XSpanish – 207 DATOS TECNICOS Datos técnicos Nota 1: Emisiones sonoras en el entorno medidas como potencia acústica (L

) según la directiva CE 2000/14/CE. El nivel referido de potencia sonora de la máquina se ha medido con el equipo de corte original que produce el nivel más elevado. La diferencia entre la potencia sonora garantizada y medida es que la potencia sonora garantizada también incluye la dispersión en el resultado de la medición y las variaciones entre diferentes máquinas del mismo modelo, según la Directiva 2000/14/CE. Nota 2: Los datos referidos del nivel de presión sonora equivalente de la máquina tienen una dispersión estadística habitual (desviación típica) de 1 dB (A). Nota 3: Los datos referidos del nivel de vibración equivalente poseen una dispersión estadística habitual (desviación típica) de 1 m/s

27,6 27,6 27,6 Diámetro del cilindro, mm 36,0 36,0 36,0 Carrera, mm 27 27 27 Régimen de ralentí, r.p.m. 3200-3600 3200-3600 3200-3600 Régimen máximo de embalamiento recomendado,

Velocidad en el eje de salida, rpm 8500 8500 8500 Potencia máxima del motor según ISO 8893, kW/

.p.m. 0,8/8000 0,8/8000 0,8/8000 Silenciador con catalizador Sí Sí Sí Sist. de encendido con reg. de veloc. Sí Sí Sí Sistema de encendido Bujía NGK CMR6A NGK CMR6A NGK CMR6A Distancia de electrodos, mm 0,5 0,5 0,5 Sistema de combustible y lubricación Capacidad del depósito de combustible, cm

litros 340/0,34 340/0,34 340/0,34 Peso Peso sin combustible, equipo de corte y protección, kg 4,6 5,2 6,0 Emisiones de ruido (ver la nota 1) Nivel de potencia acústica medido dB(A) 105 105 105 Nivel de potencia acústica garantizado L

dB(A) 114 114 114 Niveles acústicos (vea la nota 2) Nivel de presión sonora equivalente en la oreja del usuar io, medido según EN ISO 11806 e ISO 22868, dB(A):

Niveles de vibraciones (vea la nota 3) Niveles de vibración equivalentes (a hv, eq ) en las empuñaduras, medidos según la norma EN ISO 11806 e ISO 22867, m/s

Equipada con cabezal de corte (original), izquierda / derecha. 3,7/3,6 9,9/8,9 9,9/8,9208 – Spanish DATOS TECNICOS Se recomienda usar los accesorios siguientes para los modelos indicados abajo. 129LK Accesorios homologados Tipo Protección para el equipo de corte, Art. nº. Rosca para eje de hoja M10 Cabezal de corte T25 (hilo Ø 2,0-2,7 mm) 574 19 87-01 129C, 129L Accesorios homologados Tipo Protección para el equipo de corte,

t. nº. Rosca para eje de hoja 3/8 R Cabezal de corte T25 (hilo Ø 2,0-2,7 mm) 574 47 95-01 T25C (hilo Ø 2,0-2,7 mm) 574 47 95-01 Accesorios opcionales Art. n° Se emplea en Suplemento de cepillo, con tubo SR600 537 19 67-01 129LK Suplemento para cortar setos, con tubo HA 850 537 19 66-06 129LK Suplemento para cortar cantos, con tubo 537 19 69-01 129LK Suplemento de sierra con tubo PA 1100 537 18 33-16 129LK Suplemento de sierra sin tubo PA 537 18 33-11 129LK Accesorio para cultivo con tubo CA 150 537 42 54-01 129LK Accesorio de recortadora con tubo, TA 850 537 35 35-01 129LKSpanish – 209 DATOS TECNICOS Declaración CE de conformidad Nombre del emisor: Husqvarna AB, SE-561 82 Huskvarna, Suecia, tel. +46-36-146500. Husqvarna AB declara la responsabilidad sobre el objeto de esta declaración: recortadora y quita arbustos, plataformas A05328CCHV / A05328CSHV, que representan los modelos 129C, 129L / 129LK respectivamente a partir de los números de serie de 2013 en adelante. El número de plataforma y el número de modelo se indican claramente en texto sin formato en la placa de identificación junto con el año, seguido del número de serie. El objeto de la declaración, anteriormente mencionado, cumple con los requisitos de las Directivas del Consejo: - 2006/42/CE referente a ”máquinas”, de 17 de mayo de 2006. - 2004/108/CE referente a la 'compatibilidad electromagnética', de 15 de diciembre de 2004. - 2000/14/CE referente a las 'emisiones sonoras en el entorno', de 8 de mayo de 2000. De conformidad con lo dispuesto en el Anexo V, los valores de sonido declarados se indican en la ficha de datos técnicos del manual de usuario. Se han aplicado las siguientes normas: EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007 TÜV Rheinland N.A. ha efectuado un examen de tipo voluntario para Husqvarna AB, que proporciona el certificado AK72133896.01 de conformidad con la directiva del Consejo Europeo 2006/42/CE referente a máquinas. Este certificado se aplica a todas las ubicaciones de fabricación y países de origen, tal y como se declara en el producto. La recortadora de césped y quita arbustos suministrados concuerdan con los ejemplares que fueron sometidos a examen. Firmado en representación de: Husqvarna AB, Huskvarna, Suecia, 27-12-2013. Ronnie E. Goldman, Director técnico. (Presentante autorizado de Husqvarna AB y responsable de la documentación técnica.)EXPLICAÇÃO DOS SÍMBOLOS 210 – Portuguese Símbolos na máquina e/ou no manual: ATENÇÃO! Roçadores de erva, de arbustos e recortadoras de relva podem ser perigosos! O uso indevido ou incorrecto poderá causar sérios ferimentos ou até mesmo a morte do utente ou outras pessoas. É extremamente importante que leia e compreenda o conteúdo do manual do operador. Leia as instruções para o uso com toda a atenção e compreenda o seu conteúdo antes de fazer uso da máquina. Use sempre: Capacete de protecção no caso de haver risco de objectos em queda
