BHA 36 LTX Compact - Hammer METABO - Gratis bruksanvisning og manual

Produkttype	Trådløs borehammer
Merke	Metabo
Modell	BHA 36 LTX Compact
Strømforsyning	Li-Ion batteripakke 36 V
Type mandrin	SDS-plus-pattron
Funksjonsmoduser	Boring, slagboring
Tomgangshastighet	Omtrent 0-1200 o/min (variabel)
Maksimal slagfrekvens	Omtrent 0-4600 slag/min
Slagenergi	Omtrent 2 J
Maks borekapasitet (betong)	Omtrent 24 mm
Maks borekapasitet (stål)	Omtrent 13 mm
Maks borekapasitet (tre)	Omtrent 30 mm
Vekt (med minste batteripakke)	Omtrent 3,2 kg
Lengde	Omtrent 330 mm
Inkludert utstyr	Ekstra håndtak VibraTech, dybdeanslag, transportstropp
Sikkerhet	Metabo S-automatic sikkerhetskobling, overbelastnings- og temperaturbeskyttelse
Vedlikehold og rengjøring	Rengjør ventilasjonsristene regelmessig
Reservedeler og reparerbarhet	Reparasjoner av spesialist; deler tilgjengelig på www.metabo.com
Generell informasjon	Godkjent bruk: slagboring i betong/stein, boring uten slag i metall/tre, skruing

Ofte stilte spørsmål - BHA 36 LTX Compact METABO

Hvordan installere ekstrahåndtaket?

Åpne klemringen ved å vri håndtaket mot venstre, skyv det på kragen, og stram det i ønsket vinkel. Bruk alltid det medfølgende ekstrahåndtaket.

Hvordan stille inn dybdeanslaget?

Løsne ekstrahåndtaket, still inn anslaget til ønsket dybde, og stram deretter håndtaket.

Hvordan bytte verktøy i SDS-plus-borechucken?

Drei verktøyhylsen i pilens retning og fjern verktøyet. For å sette inn, drei verktøyet og skyv det inn til det låses. Rengjør og smør skaftet før montering.

Hvordan velge funksjonsmodus?

Bruk bare kontrollknappen når motoren er stoppet. Trykk inn sikkerheten og drei knappen for å velge boring eller slagboring.

Hva betyr Metabo S-automatic sikkerhetskobling?

Hvis verktøyet blokkerer, begrenses kraftoverføringen for å beskytte brukeren. Slå av maskinen umiddelbart hvis koblingen løses ut.

Hvordan sjekke ladingstilstanden til batteripakken?

Trykk på knappen for kapasitetsindikatoren. LED-lydene viser nivået. Hvis en lampe blinker, er batteriet nesten tomt og må lades.

Kan jeg bruke andre batterier enn Metabo?

Bruk kun originale Metabo batteripakker med riktig spenning (36 V).
Ikke bruk defekte eller deformerte batterier.

Hvordan rengjøre verktøyet?

Rengjør ventilasjonsristene av og til. For fullstendig vedlikehold, se bruksanvisningen.

Hva gjør jeg hvis verktøyet stopper automatisk?

Dette er selvbeskyttelsesmodus. Mulige årsaker: svakt batteri, overoppheting eller blokkering. Kontroller batteristatusen og la verktøyet avkjøles.

Hvor finner jeg tilbehør og reservedeler?

Se i Metabo-katalogen eller på www.metabo.com. Bruk kun Metabo-tilbehør.

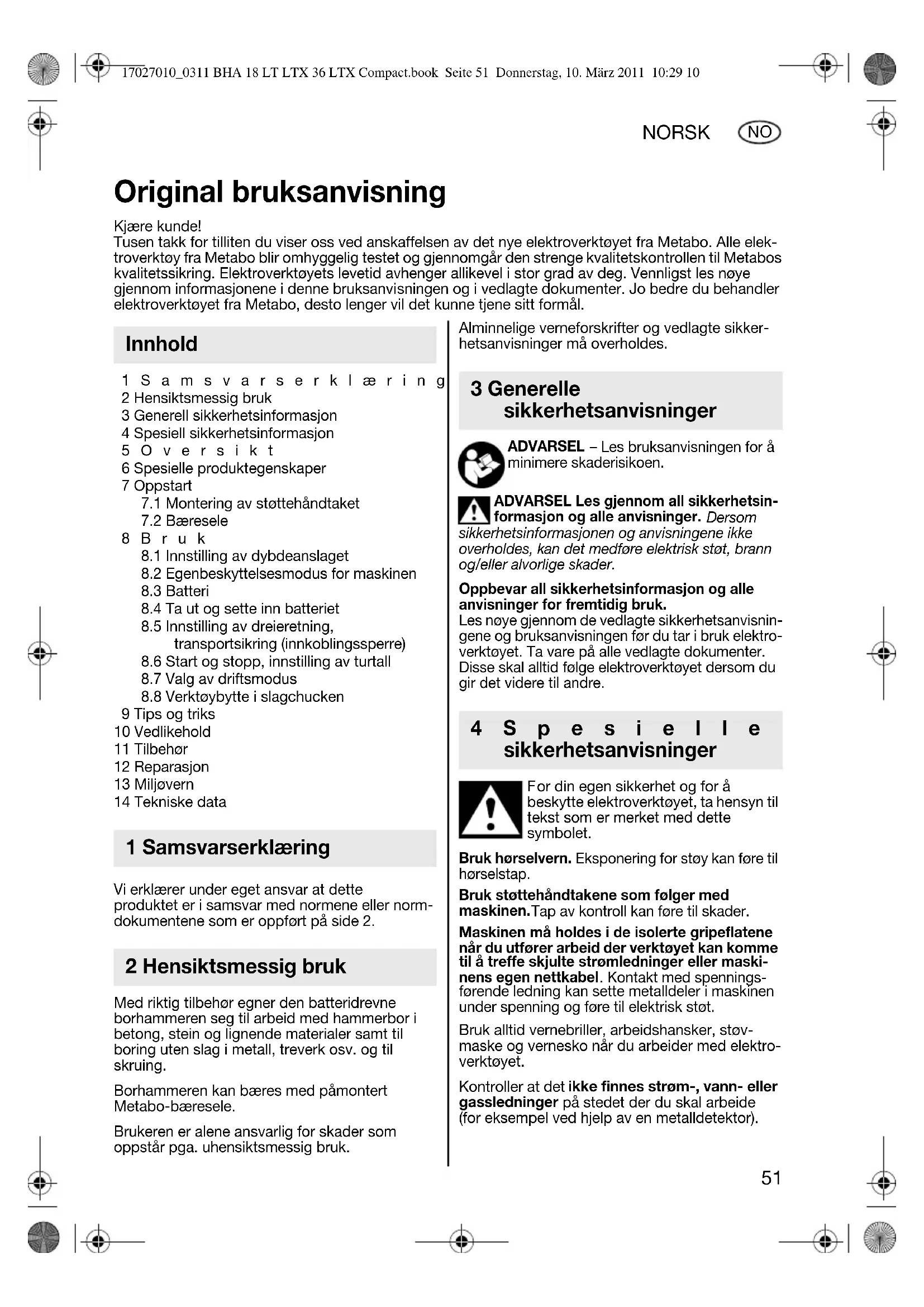

BRUKSANVISNING BHA 36 LTX Compact METABO

W = Slageffekt per slag

Original bruksanvisning

Kjære kunde!

Tusen takk for tilliten du viser oss ved anskaffelsen av det nye elektroverktøyet fra Metabo. Alle elektroverktøy fra Metabo blir omhyggelig testet og gjennomgår den strenge kvalitetskontrollen til Metabos kvalitetssikring. Elektroverktøyets levetid avhenger allikevel i stor grad av deg. Vennligst les nøye gjennom informasjonene i denne bruksanvisningen og i vedlagte dokumenter. Jo bedre du behandler elektroverktøyet fra Metabo, desto lenger vil det kunne tjene sitt formål.

Innhold

1 Samsvarserklæring
2 Hensiktsmessig bruk
3 Generell sikkerhetsinformasjon
4 Spesiell sikkerhetsinformasjon
5 Oversikt
6 Spesielle produktegenskaper
7 Oppstart

7.1 Montering av støttehåndtaket
7.2 Bæresele

8 Br u k

8.1 Innstilling av dybdeanslaget
8.2 Egenbeskyttelsesmodus for maskinen
8.3 Batteri
8.4 Ta ut og sette inn batteriet
8.5 Innstilling av dreieretning, transportsikring (innkoblingssperre)
8.6 Start og stopp, innstilling av turtall
8.7 Valg av driftsmodus
8.8 Verktøybytte i slagchucken

9 Tips og triks

10 Vedlikehold
11 Tilbehør
12 Reparasjon
13 Miljøvern
14 Tekniske data

1 Samsvarserklæring

Vi erklærer under eget ansvar at dette produktet er i samsvar med normene eller normdokumentene som er oppført på side 2.

2 Hensiktsmessig bruk

Med riktig tilbehør egner den batteridrevne borhammeren seg til arbeid med hammerbor i betong, stein og lignende materialer samt til boring uten slag i metall, treverk osv. og til skruing.

Borhammeren kan bæres med påmontert Metabo-bæresele.

Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk.

Alminnelige verneforskrifter og vedlagte sikkerhetsanvisninger må overholdes.

3 Generelle sikkerhetsanvisninger

ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og alle anvisninger. Dersom

sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les nøye gjennom de vedlagte sikkerhetsanvisningene og bruksanvisningen før du tar i bruk elektroverktøyet. Ta vare på alle vedlagte dokumenter. Disse skal alltid følge elektroverktøyet dersom du gir det videre til andre.

4 Spesielle sikkerhetsanvisninger

For din egen sikkerhet og for å beskytte elektroverktøyet, ta hensyn til tekst som er merket med dette symbolet.

Bruk hørselvern. Eksponering for støy kan føre til hørselstap.

Bruk støttehåndtakene som følger med maskinen. Tap av kontroll kan føre til skader.

Maskinen må holdes i de isolerte gripeflatene når du utfører arbeid der verktøyet kan komme til å treffe skjulte strømledninger eller maskinens egen nettkabel. Kontakt med spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt.

Bruk alltid vernebriller, arbeidshansker, støvmaske og vernesko når du arbeider med elektroverktøyet.

Fest små emner. f.eks. ved å spenne dem fast i en skrustikke.

Arbeid bare med riktig montert støttehåndtak.

Hold alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert.

Skift ut et sagblad som har skader eller sprekker. Ikke bruk maskiner med defekt støttehåndtak.

Metabo S-automatic sikkerhetskobling. Slå av maskinen øyeblikkelig när sikkerhetskoblingen slår inn!

Ikke ta på roterende verktøy!

Spon o.l. må kun fjernes när maskinen er stoppet.

Vær forsiktig ved grovgjengede skruer (innskruing av stålskruer med metrisk gjenging eller tommegjenging). Skruehodet kan rives av, eller det kan oppstå en kraftig rekyl i håndtaket.

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helseska-delig. A ta på eller puste inn støv kan fremkalle allergiske reaksjoner og/eller sykdommer i luft-veiene hos personer som oppholder seg i nærheten.

Bestemte typer støv, som støv fra eik og bøk, regnes som kreftfremkallende, særlig i forbindelse med tilsetningsstoffer som brukes i trevarebransjen (kromat, trebeskyttelsesmiddel). Asbestholdige materialer skal bare håndteres av fagfolk.

- Om mulig må du bruke støvavsug.

- Det anbefales å bruke åndedrettsmaske med filterklasse P2.

Følg forskriftene som gjelder i ditt land for materialene du skal arbeide med.

Batteriene må beskyttes mot fuktighet.

Ikke utsett batteriene for åpen ild.

Ikke bruk defekte eller deformerte batterier. Ikke åpne batteriene.

må du skylle med rent vann og straks oppsøke lege.

Ta batteriet ut av maskinen før alle former for innstilling, verktøybytte, vedlikehold eller rengjøring.

Kontroller at maskinen er slått av før du setter inn batteriet.

5 O versikt

Se side 3 (vennligst brett ut).

1 Anslag for boredybde

2 Verktøylås

3 Støttehåndtak (Metabo VibraTech)

4 Innstillingsknapp

5 Sperre

6 Bæresele

7 Hull til feste av bæreselen

8 Omkobler for dreieretning (dreieretningsinnstilling, transportsikring)

9 Bryterknapp

10 Tast for batterilås

11 Batteri

12 Knapp for kapasitetsindikator

13 Kapasitets- og signalindikasjon

- Bæresele for sikrere bruk på stillaser

- Metabo VibraTech (MVT)-håndtak: vibrasjonsdempet og kan dreies 360° for optimal arbeidsstilling ved all slags bruk

- Høy ytelse ved lav vekt og perfekt ergonomi

- Gunstig tyngdepunkt

- Metabo S-automatic sikkerhetskobling: Hvis innsatsverktøyet klemmes eller henger seg opp, begrenses kraften til motoren. På grunn av de høye kreftene som da oppstår, må maskinen alltid holdes med begge hendene i de to håndtakene. Stå med god balanse og arbeid konsentrert.

- Elektronisk overlastvern beskytter maskin og batteri

7 Før bruk

7.1 Montering av støttehåndtaket

Av sikkerhetsgrunner må det medfølgende støttehåndtaket alltid (3) brukes.

Åpne klemringen ved å vri støttehåndtaket (3) mot venstre. Skyv støttehåndtaket over maskinens spennhals. Skyv inn dybdeanslaget (1). Sett støttehåndtaket forsvarlig fast i ønsket vinkel for arbeidsoppgaven.

NORSK

NO

7.2 Bæresele

Hekt Metabo-bæreselen (6) i hullet (7) ved behov. Still bæreselen (6) inn på ønsket lengde.

Bæring:

For å forhindre utilsiktet start må du sette omkoblingsbryteren (8) i midtstilling.

Maskinen må kun bæres med Metabo-bæresele (6) på tvers over brystet og ryggen

(bilde a, side 3). Hold maskinen i ro. Det er FORBUDT å bære maskinen med bæres- elen (6) rundt halsen (bilde b, side 3).

8 B r u k

8.1 Innstilling av dybdeanslaget

Løsne støttehåndtaket (17). Juster anslaget (1) til ønsket boredybde, og fest støttehåndtaket igjen.

8.2 Egenbeskyttelsesmodus for maskinen

Hvis maskinen slår seg av av seg selv, har elektronikken aktivert egenbeskyttelses-

funksjonen. Det avgis et varselsignal (kontinuerlig pipetone). Denne slutter etter maks. 30 sekunder eller etter at bryteren (9) er sluppet opp.

Årsaker og utbedring:

1. Batteripakken er nesten tom (Elektronikken beskytter batteripakken mot skader i form av dyputladning).

1. Langvarig overbelastning av maskinen fører til utkobling på grunn av høy temperatur.

La maskinen eller batteripakken avkjøles.

Merknad: Hvis batteriet er svært varmt, går det raskere å avkjøle det i "AIR COOLED"-laderen.

Merk: Maskinen avkjøles raskere hvis den går på tomgang.

1. Ved for høy strømstyrke (som blant annet kan ved en forlenget blokkering) slås maskinen av.

Slå av maskinen med bryteren (9) . Arbeid deretter videre som normalt. Unngå flere blokkeringer.

8.3 Batteri

Før bruk må batteriet (11) lades opp.

Lad opp batteriet på nytt hvis effekten avtar.

Den optimale oppbevaringstemperaturen ligger mellom 10 °C og 40 °C.

Lithium-ion-batteripakkene "Li-Power" har en kapasitets- og signalindikasjon: (13)

- (12) Trykk på tasten for å lese av ladenivået ved hjelp av LED-lampene.

- Hvis en LED-lampe lyser, er batteripakken nesten tom og må lades opp igjen.

8.4 Ta ut og sette inn batteripakken

Ta ut:

Trykk på knappen for opplåsing av batteriet (10) og trekk batteriet (11) ut på baksiden.

Sette inn:

Skyv inn batteripakken (11) til den smekker på plass.

8.5 Innstilling av dreieretning, transportsikring (innkoblingssperre)

R = Høyregang innstilt

L = Venstregang innstilt

0 = Midtstilling: Transportsikring (Innkoblingssperre) valgt

8.6 Start og stopp, innstilling av turtall

Koble til turtall: Trykk på bryteren (9) . Turtallet kan forandres ved at bryteren trykkes inn.

Stopp: Slipp bryterknappen (9).

8.7 Valg av driftsmodus

Velg ønsket driftsmåte ved å vri på innstillingsknappen (4). Trykk inn sperren (5) for å vri.

Boring

Hammerboring

Unngå skiftebevegelser på maskinen med montert bor.

NO

NORSK

8.8 Verktøybytte i slagchucken

Rengjør verktøyhåndtaket før innsettingen og smør med vedlagt spesialfett (som

tilbehør: best.nr. 6.31800)! Sett bare inn SDS-plus-verktøy.

Stikk inn verktøy:

Drei verktøyet og stikk det inn til det går i inngrep. Stikksagbladet låses automatisk.

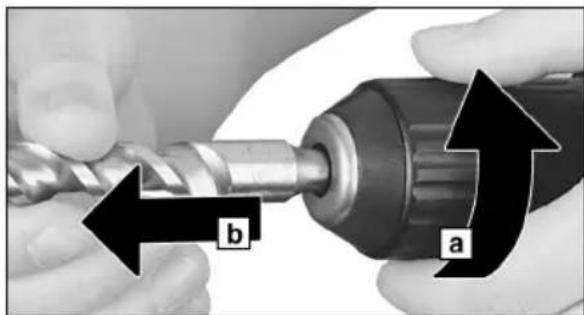

Ta ut verktöyet

Vri verktøylåsen (2) i pilens retning (a) og ta ut verktøyet (b).

9 Tips og tri

Når du arbeider med hammerboring, er det bare nødvendig med et moderat trykk. Høyere trykk øker ikke arbeidsytelsen.

Ved boring av dype hull, dra ut boret fra tid til annen for å fjerne steinstøvet.

For boring av fliser og andre sprø materialer: Still inn driftsmodus "boring".

10 Vedlikehold

Lufteåpningene i maskinen bør rengjøres fra tid til annen.

11 Tilbehør

Bruk kun originalt Metabo-tilbehør.

Kontakt din forhandler hvis du trenger tilbehør.

For valg av riktig tilbehør må du gi forhandleren nøyaktig informasjon om hvilken type elektroverktøy du har.

Se side 4.

A Ladere

B Batteripakker med forskjellig kapasitet. Kjøp bare batteripakker i en spenningsklasse som passer til ditt elektroverktøy.

C Metabo-bæresele

D SDS-plus innsatsverktøy

E Forbindelseselement

F Nøkkelchuck

G Bor for metall og treverk

H Skrutrekkerbits

I Spesialfett (til smøring av verktøyinnstikkenden)

Se www.metabo.com eller hovedkatalogen for det komplette tilbehørsprogrammet.

12 Reparasjon

Elektroverktøy må kun repareres av elektro-fagfolk!

Ta kontakt med din Metabo-forhandler hvis du har et Metabo elektroverktøy som må repareres. Adresser på www.metabo.com.

Du kan laste ned reservedelslister fra www.metabo.com.

13 Miljøvern

Metabo-emballasje er 100 % egnet til gjenvinning.

Utslitte elektroverktøy inneholder store mengder rå- og kunststoffer som også kan kjøres gjennom en gjenvinningsprosess.

Denne bruksanvisning er trykt på papir som er bleket uten klor.

Kun for EU-land: Elektroverktøyene skal ikke kastes i husholdningsavfallet. I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter og direktivets implementering i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg. Før du kasserer batteriet, må det lades ut i elektroverktøyet. Sikre kontaktene mot kortslutning (f.eks. med tape).

14 Tekniske data

Forklaringer til opplysningene på side 2.

Med forbehold om endringer med sikte på teknisk forbedring.

U = Spenning i batteripakken

Ah = Batteripakkenes kapasitet

m = (me minste batteripakke)

NORSK

NO

$$ \begin{array}{l} n _ {1} = \text { Turtall u / belastning } \ \varnothing_ {\text { maks. }} = \text { Maksimal bordiameter } \ s _ {\text { maks. }} = \text { Maksimalt slagtall } \ \end{array} $$

W = Enkeltslagenergi

Totalverdi for vibrasjon (vektorsum i tre retninger) fastsatt iht. EN 60745:

$$ a _ {h, I D} = \text { Svingningsemisjonsverdi } $$

$$ (h a m m e r b o r i n g i b e t o n g) $$

$$ K _ {h, H D} = \text { U s i k k e r h e t (v i b r a s j o n) } $$

Vibrasjonsnivået som er oppgitt i denne bruksanvisningen, er målt iht. normerte målemetoder i EN 60745 og kan brukes til sammenligning av elektroverktøy. Vibrasjonsnivået er også egnet til en foreløpig vurdering av vibrasjonsbelastningen.

Det oppgitte vibrasjonsnivået gjelder for hovedbruksområdene for elektroverktøyet. Hvis elektroverktøyet brukes til andre formål, med annet verktøy eller uten tilstrekkelig vedlikehold, kan det forekomme avvik i vibrasjonsnivået. Dette kan øke redusere belastningen betraktelig i løpet av totalt arbeidstidsrom.

En nøyaktig vurdering av vibrasjonsbelastningen får man bare hvis også den tiden maskinen er avslått eller er slått på, men ikke i bruk, regnes med. Dette kan redusere vibrasjonsbelastningen betraktelig i løpet av totalt arbeidstidsrom.

Innfør ekstra sikkerhetstiltak for å beskytte brukeren mot påvirkning fra vibrasjon, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, tiltak som sikrer at brukeren er varm på hendene, organisering av arbeidsgangen.

$$ L _ {D A} = \text { Lydtrykknivå } $$

$$ L _ {W A} = \text { Lydeffektniv } \text { a } $$

$$ K _ {p A}, K _ {W A} = \text { Usikkerhet (lydnivå) } $$

Under arbeid kan lydnivået overskride 80 dB(A).

Bruk hørselsvern!

Måleverdier iht. EN 60745.

Angitte tekniske data kan variere i henhold til de til enhver tid gjeldende normer.
