Produkttype	Trådløs borehammer
Mærke	Metabo
Model	BHA 36 LTX Compact
Strømforsyning	Li-Ion batteripakke 36 V
Patrontype	SDS-plus
Driftstilstande	Boring, slagboring
Tomgangshastighed	Ca. 0-1200 o/min (variabel)
Maks. slagfrekvens	Ca. 0-4600 slag/min
Slagenergi	Ca. 2 J
Maks. borekapacitet (beton)	Ca. 24 mm
Maks. borekapacitet (stål)	Ca. 13 mm
Maks. borekapacitet (træ)	Ca. 30 mm
Vægt (med den mindste batteripakke)	Ca. 3,2 kg
Længde	Ca. 330 mm
Medfølgende udstyr	Ekstra håndtag VibraTech, dybdestop, transportrem
Sikkerhed	Metabo S-automatic sikkerhedskobling, overbelastnings- og temperaturbeskyttelse
Vedligeholdelse og rengøring	Rengør ventilationsåbningerne regelmæssigt
Reservedele og reparerbarhed	Reparationer af en fagmand; reservedele fås på www.metabo.com
Generelle oplysninger	Korrekt brug: boring med slag i beton/sten, boring uden slag i metal/træ, skruning

Ofte stillede spørgsmål - BHA 36 LTX Compact METABO

Hvordan monteres det ekstra håndtag?

Åbn spænderingen ved at dreje håndtaget til venstre, skub det på kraven, og spænd derefter i den ønskede vinkel. Brug altid det medfølgende ekstra håndtag.

Hvordan justeres dybdestoppet?

Løsn det ekstra håndtag, indstil dybdestoppet til den ønskede dybde, og spænd derefter håndtaget.

Hvordan skifter man værktøj på SDS-plus borepatronen?

Drej værktøjets muffe i pilens retning og træk værktøjet ud. For at montere, drej værktøjet og skub indtil det klikker. Rens og smør skaftet før montering.

Hvordan vælger man driftstilstand?

Betjen kun kontaktknappen, når motoren er standset. Tryk på sikkerhedsknappen og drej knappen for at vælge boring eller slagboring.

Hvad betyder Metabo S-automatic sikkerhedskoblingen?

Hvis værktøjet blokerer, begrænses transmissionen for at beskytte brugeren. Sluk straks maskinen, hvis koblingen aktiveres.

Hvordan kontrolleres batteriets ladetilstand?

Tryk på kapacitetsindikatorens knap. LED'erne viser niveauet. Hvis en LED blinker, er batteriet næsten tomt og skal oplades.

Kan jeg bruge andre batterier end Metabo?

Brug kun originale Metabo batteripakker med den korrekte spænding (36 V).
Brug ikke defekte eller deformerede batterier.

Hvordan rengøres værktøjet?

Rengør ventilationsåbningerne fra tid til anden. For fuldstændig vedligeholdelse, se brugsanvisningen.

Hvad gør man, hvis værktøjet stopper automatisk?

Det er selvbesskyttelsestilstanden. Mulige årsager: svagt batteri, overophedning eller blokering. Kontroller batteriets tilstand og lad værktøjet køle af.

Hvor finder man tilbehør og reservedele?

Se Metabo kataloget eller www.metabo.com. Brug udelukkende Metabo tilbehør.

BRUGSANVISNING BHA 36 LTX Compact METABO

Kontroller at det ikke finnes strøm-, vann- eller gassledninger på stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor).

NO NORSK

Kontaktene i batteriene må ikke berøres eller kortsluttes.

Det kan lekke en lett sur, brennbar væske fra ødelagte litium-ion-batterier.

Hvis batterivæske kommer i kontakt med huden, må du straks skylle med rikelig med vann. Hvis du får batterivæske i øynene,

- Komfortabelt arbeid takket være gummi på alle håndtak og på bryterknappen på hammeren

Bær kun verktøy som ikke er satt i.

Hvis en LED-lampe (13) blinker, er batteripakken nesten tom. Trykk ev. på knappen (12) og kontroller ladenivået på LED-lampene (13). Hvis batteripakken er tom, må den lades på nytt!

Innstillingsknappen (4) må kun betjenes när motoren står stille.

Batteripakker må ikke kastes i husholdningsavfallet. Gi defekte eller brukte batterier tilbake til Metabo-forhandleren.

Ikke kast batteriene i vann.

Typiske A-veide lydnivåer:

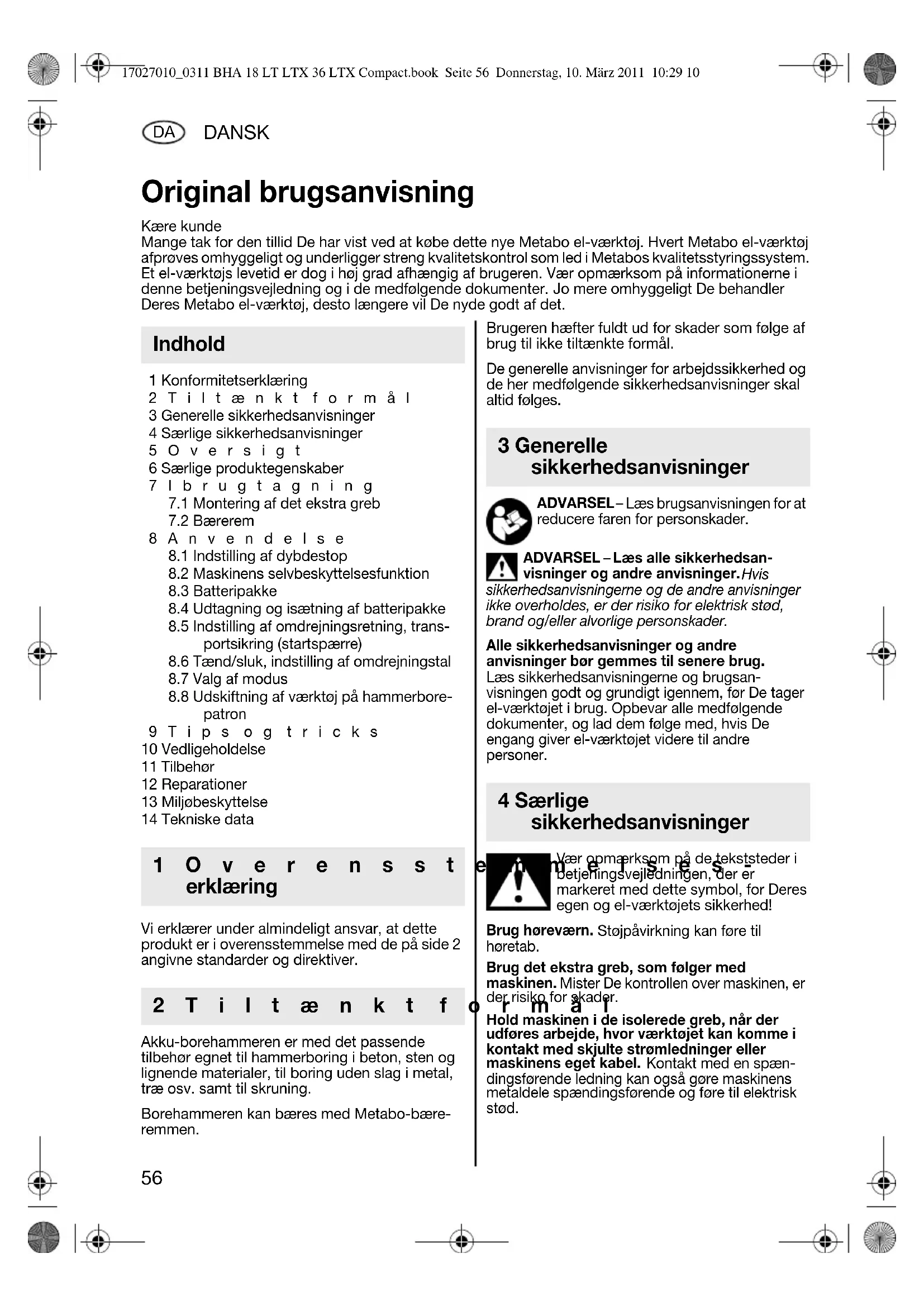

Mange tak for den tillid De har vist ved at købe dette nye Metabo el-værktøj. Hvert Metabo el-værktøj afprøves omhyggeligt og underligger streng kvalitetskontrol som led i Metabos kvalitetsstyringssystem. Et el-værktøjs levetid er dog i høj grad afhængig af brugeren. Vær opmærksom på informationerne i denne betjeningsvejledning og i de medfølgende dokumenter. Jo mere omhyggeligt De behandler Deres Metabo el-værktøj, desto længere vil De nyde godt af det.

Indhold

1 Konformitetserklæring
2 T i l t æ n k t f o r m å l
3 Generelle sikkerhedsanvisninger
4 Særlige sikkerhedsanvisninger
5 Oversigt
6 Særlige produktegenskaber
7 l br u g t a g n i n g
7.1 Montering af det ekstra greb
7.2 Bærerem

8 An v e n d e l s e

8.1 Indstilling af dybdestop
8.2 Maskinens selvbeskyttelsesfunktion
8.3 Batteripakke
8.4 Udtagning og isætning af batteripakke
8.5 Indstilling af omdrejningsretning, transportsikring (startspærre)
8.6 Tænd/sluk, indstilling af omdrejningstal
8.7 Valg af modus
8.8 Udskiftning af værktøj på hammerbore- patron

9 Tips og tricks

10 Vedligeholdelse

11 Tilbehør

12 Reparationer

13 Miljøbeskyttelse

14 Tekniske data

1 O ver en s st erklæring

Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med de på side 2 angivne standarder og direktiver.

2 T i l t æ n k t f

Akku-borehammeren er med det passende tilbehør egnet til hammerboring i beton, sten og lignende materialer, til boring uden slag i metal, træ osv. samt til skruning.

Brugeren hæfter fuldt ud for skader som følge af brug til ikke tiltænkte formål.

De generelle anvisninger for arbejdssikkerhed og de her medfølgende sikkerhedsanvisninger skal altid følges.

3 Generelle sikkerhedsanvisninger

ADVARSEL – Læs brugsanvisningen for at reducere faren for personskader.

ADVARSEL - Læs alle sikkerhedsanvisninger og andre anvisninger. Hvis

sikkerhedsanvisningerne og de andre anvisninger ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Alle sikkerhedsanvisninger og andre anvisninger bør gemmes til senere brug.

Læs sikkerhedsanvisningerne og brugsanvisningen godt og grundigt igennem, før De tager el-værktøjet i brug. Opbevar alle medfølgende dokumenter, og lad dem følge med, hvis De engang giver el-værktøjet videre til andre personer.

4 Særlige sikkerhedsanvisninger

Vær opmærksom på de tekststeder i betjehingsvejledningen, der er markeret med dette symbol, for Deres egen og el-værktøjets sikkerhed!

Brug høreværn. Støjpåvirkning kan føre til høretab.

Brug det ekstra greb, som følger med maskinen. Mister De kontrollen over maskinen, er der risiko for skader.

Hold maskinen i de isolerede greb, når der udføres arbejde, hvor værktøjet kan komme i kontakt med skjulte strømledninger eller maskinens eget kabel. Kontakt med en spændingsførende ledning kan også gøre maskinens metaldele spændingsførende og føre til elektrisk stød.

DANSK

DA

Brug altid beskyttelsesbriller, arbejdshandsker, støvmaske og kraftige sko under arbejdet med elværktøjet!

Kontroller, at der ingen strøm-, vand- eller gasledninger er på det sted, som skal bearbejdes (f.eks. ved hjælp af en metaldetektor).

Fastgør små emner, f.eks. med skruetvinger.

Der må kun arbejdes det ekstra greb, som skal være sat korrekt på.

Hold altid fast i maskinen med begge hænder i de dertil beregnede greb, sørg for at stå stabilt, og arbejd koncentreret.

Er det ekstra greb beskadiget eller revnet, skal det udskiftes. Maskinen må ikke anvendes med et defekt ekstra greb.

Metabo S-automatic sikkerhedskobling. Maskinen skal slukkes omgående, hvis sikkerhedskoblingen aktiveres!

Tag ikke om det roterende værktøj!

Spåner og lignende fjernes først, når el-værktøjet er stoppet.

Pas på ved hårde skrueopgaver (iskruning af skruer med metrisk eller tommgevind i stål)! Skruehovedet kan blive revet af, og der kan opstå høje tilbagedrejemomenter på grebet.

Støv fra materialer såsom blyholdig maling, visse træsorter, mineraler og metal kan være sundhedsskadeligt. Berøring eller indånding af dette støv kan fremkalde allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden. Nogle støvpartikler såsom ege- eller bøgetræsstøv anses for at være kræftfremkaldende, især i forbindelse med tilsætningsstoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

- Brug så vidt muligt støvudsugning. - Sørg for god ventilation på arbejdspladsen. - Det anbefales at bruge et åndedrætsværn i filterklasse P2.

Vær opmærksom på de gældende regler i Deres land vedrørende de bearbejdede materialer.

Beskyt batteripakker mod fugtighed!

Udsæt ikke batteripakker for ild!

Brug ingen defekte eller deformede batteri-pakker!

Äbn ikke batteripakker! Berør eller kortslut ikke batteripakkens kontakter!

Der kan sive let sur, brændbar væske ud af defekte Li-ion-batteripakker!

Hvis der kommer batterivæske ud, og væsken kommer i berøring med huden,

skal huden omgående skylles med rigeligt vand. Skyl øjnene med rent vand og søg straks læge, hvis batterivæsken kommer i øjnene!

Tag batteripakken ud af maskinen, før der foretages maskinindstilling, ombygning, vedligeholdelse eller rengøring.

Sørg for, at maskinen er frakoblet, når batteripakken placeres i maskinen.

50 oversigt

Se side 3 (foldes ud).

1 Boredybdeanslag
2 V æ r k t ø j s l å s
3 Ekstra greb (Metabo VibraTech)
4 Betjeningsknap
5 Spærre
6 Bærerem
7 Ring til fastgørelse af bærerem
8 Omdrejningsvælger (indstilling af omdrejningsretning, transportsikring)
9 Afbrydergreb
10 Knap til frigørelse af batteripakke
11 Batteripakke
12 Knap til kapacitetsindikator
13 Kapacitets- og signalindikator

6 Særlige produktegenskaber

• Bærerem til sikker brug på stillads
- Komfortabelt arbejde, da alle greb samt hammerens afbrydergreb er forsynet med gummi
- Metabo VibraTech (MVT)-greb: Vibrationsdæmpet og kan drejes 360° – det muliggør en optimal arbejdsstilling i enhver situation
- Stor ydelse ved lav vægt og perfekt ergonomi
• God afbalancing
- Metabo S-automatic sikkerhedskobling: Har værktøjet sat sig fast, reduceres kraftoverføringen til motoren. På grund af den store kraftudvikling skal maskinen holdes med begge hænder i de dertil beregnede greb, der skal indtages en stabil stilling og arbejdes koncentreret.
- Elektronisk overbelastningsbeskyttelse med integreret temperaturovervågning beskytter maskinen og batteripakken.

DA

DANSK

7 Ibrugtagning

7.1 Montering af det ekstra greb

Af sikkerhedsmæssige årsager skal det medfølgende ekstra greb (3) altid anvendes.

Åbn klemringen ved at dreje det ekstra greb (3) mod venstre. Sæt det ekstra greb på maskinens spændehals. Skyd boredybdeanslaget (1) ind. Spænd det ekstra greb kraftigt fast i den ønskede vinkel alt efter anvendelse.

7.2 Bærerem

Efter behov kan krogen på Metabo-bæreremmen (6) fastgøres til ringen (7). Bæreremmen (6) indstilles til den ønskede længde.

Bæring:

For at forhindre utilsigtet start sættes omdrejningsvælgeren (8) i midterstilling sportsikring).

Må kun bæres uden isat værktøj.

Maskinen må kun bæres med Metabo-bæreremmen (6) tværs over brystet og

ryggen (ill. a, side 3). Maskinen skal holdes roligt. Maskinen må IKKE bæres med bæreremmen (6) om halsen (ill. b, side 3).

8 An v e n d e l s

8.1 Indstilling af dybdestop

Løsn det ekstra greb (17). Indstil boredybdeanslaget (1) til den ønskede boredybde, og spænd det ekstra greb fast igen.

8.2 Maskinens selvbeskyttelsesfunktion

Hvis maskinen slukker af sig selv, har elektronikken aktiveret selvbeskyttelsesfunk-

tionen. Der lyder et advarselssignal (konstant biplyd). Signalet slukker efter maks. 30 sekunder, eller när afbrydergrebet (9) slippes.

Årsager og afhjælpning:

1. Batteri næsten tomt (elektronikken beskytter batteriet mod skader som følge af total afladning).

Batteriet er næsten tomt, hvis en lysdiode (13) blinker. Tryk evt. på knappen (12), og kontroller ladetilstanden på lysdioderne (13). Hvis batteriet er næsten tomt, skal det oplades!

1. Længerevarende overbelastning af maskinen medfører overophedningsafbrydelse.

Lad maskinen eller batteripakken afkøle.

Bemærk: Hvis batteripakken føles meget varm, afkøles den hurtigere i "AIR COOLED"-opla-deren.

Bemærk: Maskinen afkøles hurtigere, hvis man lader den køre i tomgang.

1. Maskinen afbrydes ved for høj strømstyrke (som f.eks. opstår ved længerevarende blokering).

Sluk for maskinen med afbrydergrebet (9). Arbejd derefter normalt videre. Undgå blokering.

8.3 Batteripakke

Batteripakken skal oplades för den første ibrugtagning (11).

Den optimale opbevaringstemperatur ligger mellem 10 °C og 40 °C.

Li-ion-batteripakker "Li-Power" har en kapacitets- og signalindikator (13) :

• Tryk på knappen (12), og ladetilstanden vises med lysdioderne.
• Blinker en lysdiode, er batteripakken næsten tom og skal genoplades.

8.4 Udtagning og isætning af batteripakke

Udtagning:

Tryk på knappen til frigørelse af batteripakken (10), og træk batteripakken (11) ud bagtil.

Isætning:

Skub batteripakken (11) i, til den går i hak.

8.5 Indstil omdrejningsretning, transportsikring (startspærre)

Se side 3 (foldes ud):

R = højreløb indstillet
L = venstreløb indstillet
0 = midterposition: transportsikring (startspærre) indstillet

DANSK

DA

8.6 Tænd/sluk, indstilling af omdrejningstal

Tænd, omdrejningstal: Tryk på afbrydergrebet (9). Omdrejningstallet kan ændres ved at trykke på afbrydergrebet.

Sluk: Slip afbrydergrebet (9) .

8.7 Valg af modus

Vælg den ønskede modus ved at dreje på betjeningsknappen (4). Tryk på spærren (5) for at dreje på knappen.

Boring

Hammerbor

Undgå løftebevægelser med maskinen, när boret er sat i.

8.8 Udskiftning af værktøj på hammerbore-patron

Rens værktøjets skaft, før det sættes i, og smør det med specialfedt (som tilbehør:

bestill.nr. 6.31800)! Der må kun anvendes SDS-plus værktøj!

Isætning af værktøj:

Drej værktøjet, og stik det i, indtil det går i hak. Værktøjet låses automatisk.

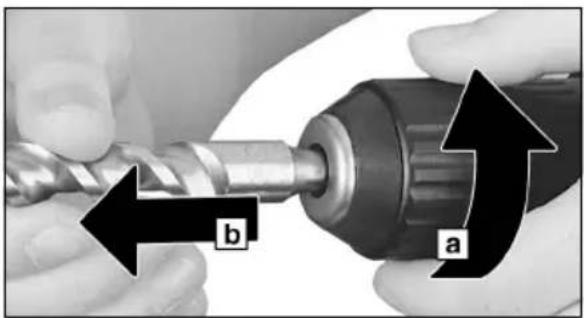

Aftagning af værktøj:

Drej værktøjslåsen (2) i pilens retning (a), og tag værktøjet af (b).

9 Tips og tricks

Ved hammerboring er et moderat tryk tilstrækkeligt. Højere tryk øger ikke arbejdsydelsen.

Ved dybe boringer trækkes boret fra tid til anden ud af borehullet for at fjerne stenmel.

Ved boring af fliser og andre sprøde materialer: Indstil modus „Boring“.

10 Vedligeholdelse

Maskinens ventilationsspalter bør af og til renses.

11 Tilbehør

Brug kun originalt Metabo tilbehør.

Henvend Dem til Deres forhandler, hvis De har brug for tilbehør.

For at få det rigtige tilbehør er det vigtigt at forhandleren får at vide, hvilken type el-værktøjet er.

Se side 4.

A Opladere

B Batteripakker med forskellig kapacitet. Køb kun batteripakker, hvis spænding svarer til Deres el-værktøj.

C Metabo-bærerem

D SDS-plus værktøj

E Samlestykke

F Tandkransborepatron

G Bor til metal og træ

H S k r u e b i t

I Specialfedt (til smøring af værktøjets indstiksender)

Det komplette tilbehørsprogram findes på www.metabo.com eller i hovedkataloget.

12 Reparation

Reparationer på el-værktøjer må kun udføres af en elektriker!

Henvend Dem til Deres Metabo-forhandler, når De skal have repareret Deres Metabo el-værktøj. Adresser findes på www.metabo.com.

Den af Metabo brugte emballage er 100% genanvendelig.

Brugt el-værktøj og tilbehør indeholder store mængder værdifuldt råstof og plastmateriale, som ligeledes kan genanvendes i en recyclingproces.

Denne betjeningsvejledning er trykt på papir, som er bleget uden klor.

DA

DANSK

Batteripakker må ikke bortskaffes sammen med almindeligt husholdningsaffald! Returner defekte eller brugte batteripakker til Metabo-forhandleren!

Smid ikke batteripakker i vandet.

Kun for EU-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el-værktøjer indsamles adskilt og genanvendes i en recyclingproces.

Aflad batteripakken i el-værktøjet, før den bortskaffes. Beskyt kontakterne mod kortslutning (isoler f.eks. med tape).

14 Tekniske data

Forklaringer til oplysningerne på side 2.

Forbeholdt ændringer som følge af tekniske ændringer.

U = Batteripakkens spænding

Ah = Batteripakkens kapacitet

m = (med mindste batteripakke)

n_1 = Tomgangshastighed

_max. = Maksimal borediameter

s_max. = Maksimalt slagtal

W = Enkeltslagenergi

Samlet vibration (vektorsum af tre retninger) målt iht. EN 60745:

Det vibrationsniveau, der er angivet i nærværende anvisninger, er målt i henhold til en standardiseret måleproces i EN 60745 og kan bruges til at sammenligne el-værktøj med hinanden. Vibrationsniveauet er også egnet til at foretage en foreløbig vurdering af vibrationsbelastningen.

Det angivne vibrationsniveau er baseret på de væsentligste anvendelser af el-værktøjet. Hvis el-værktøjet anvendes til andre formål, med andet værktøj eller utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige fra den angivne værdi. Det kan øge vibrationsbelastningen betydeligt over hele arbejdsperioden.

For at kunne vurdere vibrationsbelastningen nøjagtigt skal der også tages højde for de perioder, hvor maskinen er slukket eller godt nok kører, men ikke anvendes. Det kan reducere vibrationsbelastningen betydeligt over hele arbejdsperioden.

Træf ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod påvirkninger fra vibrationer, f.eks.: Vedligeholdelse af el-værktøj og værktøj,

varmholdelse af hænder, organisation af

arbejdsprocesser.

Typiske A-vægtede lydniveauer:

L_pA = Lydtryksniveau

L_WA = Lydeffektniveau

K_pA, K_WA = Usikkerhed (lydniveau)

Under arbejdet kan støjniveauet overskride 80 dB(A).

Brug høreværn!

Måleværdier beregnet jf. EN 60745.

De angivne tekniske data er tolerancesat (svarende til de pågældende gyldige standarder).

t
