BHA 36 LTX Compact - Vasara METABO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton poravasara
Merkki	Metabo
Malli	BHA 36 LTX Compact
Virtalähde	Li-Ion akkupaketti 36 V
Kiinnitystyyppi	SDS-plus
Käyttötavat	Poraus, iskuporaus
Tyhjäkäyntinopeus	Noin 0–1200 rpm (säädettävä)
Maksimi iskutiheys	Noin 0–4600 iskua/min
Iskuenergia	Noin 2 J
Maksimi poraussyvyys (betoni)	Noin 24 mm
Maksimi poraussyvyys (teräs)	Noin 13 mm
Maksimi poraussyvyys (puu)	Noin 30 mm
Paino (pienimmällä akkupaketilla)	Noin 3,2 kg
Pituus	Noin 330 mm
Mukana toimitettavat varusteet	VibraTech-lisäkahva, syvyysrajoitin, kuljetushihna
Turvallisuus	Metabo S-automatic turvakytkin, ylikuormitus- ja lämpösuojaus
Huolto ja puhdistus	Puhdista ilmanottoaukot säännöllisesti
Varaosat ja korjattavuus	Korjaukset ammattilaisella; varaosat saatavilla osoitteesta www.metabo.com
Yleistä	Käyttötarkoitus: iskuporaus betoniin/kiveen, poraus ilman iskua metalliin/puuhun, ruuvaus

Usein kysytyt kysymykset - BHA 36 LTX Compact METABO

Kuinka lisäkahva asennetaan?

Avaa kiristysrengas kääntämällä kahvaa vasemmalle, liu'uta kaulukseen, kiristä sitten haluttuun kulmaan. Käytä aina mukana toimitettua lisäkahvaa.

Kuinka syvyysrajoitin säädetään?

Löysää lisäkahvaa, säädä rajoitin haluttuun syvyyteen, kiristä sitten kahva.

Kuinka työkalu vaihdetaan SDS-plus-iskukaran holkissa?

Käännä työkalun holkkia nuolen suuntaan ja vedä työkalu irti. Aseta työkalu kiertämällä ja työntämällä, kunnes se lukittuu. Puhdista ja rasvaa varsi ennen asennusta.

Kuinka käyttötapa valitaan?

Käytä ohjauspainiketta vain, kun moottori on pysäytetty. Paina turvakytkintä ja käännä painike valitaksesi porauksen tai iskuporauksen.

Mitä Metabo S-automatic -turvakytkin tarkoittaa?

Jos työkalu juuttuu, voimansiirto rajoitetaan käyttäjän suojaamiseksi. Sammuta kone heti, jos turvakytkin aktivoituu.

Kuinka akun lataustila tarkistetaan?

Paina kapasiteetin merkkivalon painiketta. LED-valot näyttävät tason. Jos merkkivalo vilkkuu, akku on melkein tyhjä ja se on ladattava.

Voinko käyttää muita kuin Metabo-akkuja?

Käytä vain alkuperäisiä Metabo-akkupaketteja, joiden jännite on sopiva (36 V).
Älä käytä viallisia tai vääntyneitä akkuja.

Kuinka työkalu puhdistetaan?

Puhdista ilmanottoaukot ajoittain. Täydellistä huoltoa varten katso käyttöohje.

Mitä tehdä, jos työkalu pysähtyy automaattisesti?

Tämä on itsesuojelutila. Mahdollisia syitä: akku heikko, ylikuumeneminen tai juuttuminen. Tarkista akun tila ja anna työkalun jäähtyä.

Mistä löydän tarvikkeita ja varaosia?

Tutustu Metabo-luetteloon tai www.metabo.com. Käytä vain Metabo-tarvikkeita.

KÄYTTÖOHJE BHA 36 LTX Compact METABO

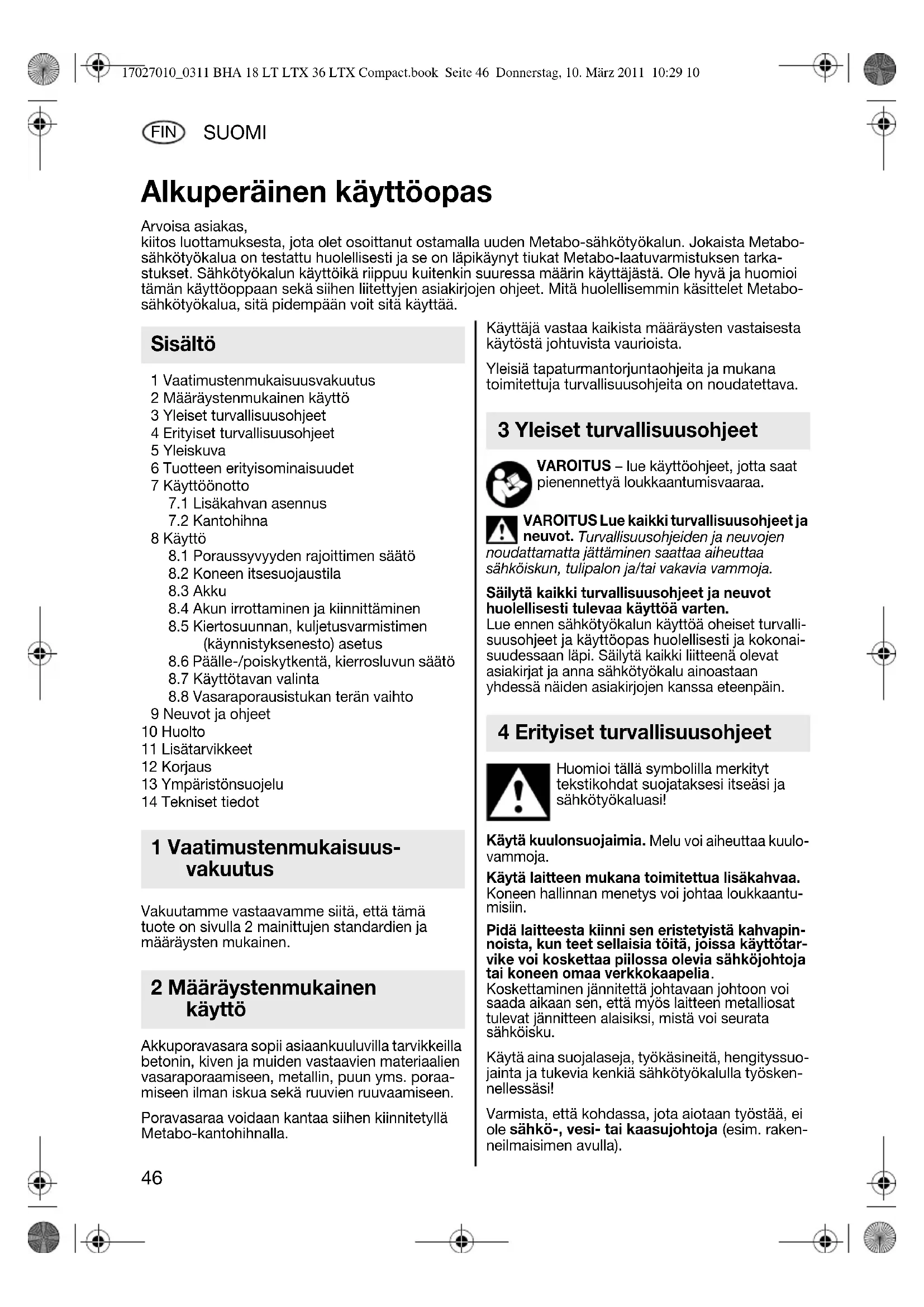

Alkuperäinen käyttöopas

Arvoisa asiakas,

kiitos luottamuksesta, jota olet osoittanut ostamalla uuden Metabo-sähkötyökalun. Jokaista Metabo-sähkötyökalua on testattu huolellisesti ja se on läpikäynyt tiukat Metabo-laatuvarmistuksen tarkastukset. Sähkötyökalun käyttöikä riippuu kuitenkin suuressa määrin käyttäjästä. Ole hyvä ja huomioi tämän käyttöoppaan sekä siihen liitettyjen asiakirjojen ohjeet. Mitä huolellisemmin käsittelet Metabo-sähkötyökalua, sitä pidempään voit sitä käyttää.

Sisältö

1 Vaatimustenmukaisuusvakuutus
2 Määräystenmukainen käyttö
3 Yleiset turvallisuusohjeet
4 Erityiset turvallisuusohjeet
5 Yleiskuva
6 Tuotteen erityisominaisuudet
7 Käyttöönotto

7.1 Lisäkahvan asennus

7.2 Kantohihna

8 Käyttö

8.1 Poraussyvyyden rajoittimen säätö
8.2 Koneen itsesuojaustila
8.3 Akku
8.4 Akun irrottaminen ja kiinnittäminen
8.5 Kiertosuunnan, kuljetusvarmistimen (käynnistyksenesto) asetus
8.6 Päälle-/poiskytkentä, kierrosluvun säätö
8.7 Käyttötavan valinta
8.8 Vasaraporausistukan terän vaihto

9 Neuvot ja ohjeet

10 Huolto
11 Lisätarvikkeet
12 Korjaus
13 Ympäristönsuojelu
14 Tekniset tiedot

1 Vaatimustenmukaisuus- vakuutus

Vakuutamme vastaavamme siitä, että tämä tuote on sivulla 2 mainittujen standardien ja määräysten mukainen.

2 Määräystenmukainen käyttö

Akkuporavasara sopii asiaankuuluvilla tarvikkeilla betonin, kiven ja muiden vastaavien materiaalien vasaraporaamiseen, metallin, puun yms. poraamiseen ilman iskua sekä ruuvien ruuvaamiseen.

Poravasaraa voidaan kantaa siihen kiinnitetyllä Metabo-kantohihnalla.

Käyttäjä vastaa kaikista määräysten vastaisesta käytöstä johtuvista vaurioista.

Yleisiä tapaturmantorjuntaohjeita ja mukana toimitettuja turvallisuusohjeita on noudatettava.

3 Yleiset turvallisuusohjeet

VAROITUS – lue käyttöohjeet, jotta saat pienennettyä loukkaantumisvaaraa.

VAROITUS Lue kaikki turvallisuusohjeet ja neuvot. Turvallisuusohjeiden ja neuvojen

noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja neuvot huolellisesti tulevaa käyttöä varten.

Lue ennen sähkötyökalun käyttöä oheiset turvallisuusohjeet ja käyttöopas huolellisesti ja kokonaisuudessaan läpi. Säilytä kaikki liitteenä olevat asiakirjat ja anna sähkötyökalu ainoastaan yhdessä näiden asiakirjojen kanssa eteenpäin.

4 Erityiset turvallisuusohjeet

Huomioi tällä symbolilla merkityt tekstikohdat suojataksesi itseäsi ja sähkötyökaluasi!

Käytä kuulonsuojaimia. Melu voi aiheuttaa kuulovammoja.

Käytä laitteen mukana toimitettua lisäkahvaa.

Koneen hallinnan menetys voi johtaa loukkaantu-misiin.

Pidä laitteesta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja tai koneen omaa verkkokaapelia.

Koskettaminen jännitettä johtavaan johtoon voi saada aikaan sen, että myös laitteen metalliosat tulevat jännitteen alaisiksi, mistä voi seurata sähköisku.

Käytä aina suojalaseja, työkäsineitä, hengityssuojainta ja tukevia kenkiä sähkötyökalulla työskennellessäsi!

Varmista, että kohdassa, jota aiotaan työstää, ei ole sähkö-, vesi- tai kaasujohtoja (esim. rakenneilmaisimen avulla).

SUOMI

FIN

Kiinnitä pienet työkappaleet. Esim. ruuvipuristimilla.

Työskentele vain oikein kiinnitetyllä lisäkahvalla.

Pidä koneesta aina kiinni siihen tarkoitetuista kahvoista, ota tukeva asento ja työskentele keskittyneesti.

Vaurioitunut tai halkeillut lisäkahva on vaihdettava uuteen. Älä käytä konetta, jonka lisäkahva on rikki.

Metabo S-automatic varmuuskytkin. Jos varmuuskytkin kytkeytyy toimintaan, sammuta kone välittömästi!

Älä koske pyörivään terään!

Poista purut ja muut epäpuhtaudet ainoastaan koneen ollessa pysähtyneenä.

Ole tarkkana kovien ruuvausliitosten yhteydessä (ruuvien ruuvaus metrisillä tai tuumakierteillä teräkseen)! Ruuvin kanta voi mennä rikki tai kahvaan voi kohdistua suuria takaisinkiertomomentteja.

Tietyistä materiaaleista (esim. lyijypitoinen maali-pinta, jotkut puulajit, mineraalit ja metallit) syntyvä pöly voi olla terveydelle haitallista. Pölyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia käyttäjässä tai lähellä olevissa ihmisissä.

Tiettyjen pölytyyppien (esim. tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, erityisesti puunkäsittelyssä käytettävien lisääineiden yhteydessä (kromaatti, puunsuojausaine). Asbestipitoisia materiaaleja saavat työstää vain kyseisen alan ammattilaiset.

- Käytä mahdollisuuksien mukaan pölyn poistamiseen imuria. - Huolehdi työpisteen hyvästä tuuletuksesta. - Suosittelemme käyttämään suodatinluokan P2 hengityssuojainta.

Noudata omassa maassasi voimassaolevia, työstettäviin materiaaleihin liittyviä määräyksiä.

Suojaa akut kosteudelta!

Älä altista akkuja tulelle!

Älä käytä viallisia tai vääntyneitä akkuja! Älä avaa akkuja!

Älä koske akun koskettimiin äläkä oikosulje niitä!

Viallisesta Li-Ion-akusta voi valua ulos lievästi hapanta, palonarkaa nestettä!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese ne

puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon!

Poista akku koneesta ennen säädön, tarvike-vaihdon, huollon tai puhdistuksen suoritusta.

Varmista, että kone on pois päältä, kun laitat akun paikalleen.

5 Yleiskuva

Katso sivu 3 (taita esiin).

1 Poraussyvyyden rajoitin

2 Terän lukitus

3 Lisäkahva (Metabo VibraTech)

4 Kytkentänuppi

5 S a l p a

6 Kantohihna

7 Kantohihnan kiinnityssilmukka

8 Suunnanvaihtokytkin (kiertosuunnan säätö, kuljetusvarmistin)

9 Pain o ky t k i n

10 Akun lukituksen avauspainike

11 Akku

12 Kapasiteettinäytön painike

13 Kapasiteetti- ja signaalinäyttö

6 Tuotteen erityisominaisuudet

• Kantohihna turvalliseen käyttöön rakennustelineillä
• Mukava käyttää, koska poravasaran kaikki kahvapinnat ja painokytkin on päällystetty kumilla
• Metabo VibraTech (MVT)-kahva: värähtelyjä vaimentava ja voidaan kääntää 360°, mikä takaa optimaalisen työasennon kaikissa käyttötilanteissa
• Suuri teho vähäisellä painolla ja täydellisellä ergonomialla
  • Edullinen painopisteen sijainti
• Metabo S-automatic varmuuskytkin: Jos terä jää puristuksiin tai tarttuu kiinni, moottorin voimansiirtoa rajoitetaan. Tällöin syntyvien suurien voimien takia pidä koneesta kiinni aina sen kummastakin kahvasta, seiso tukevassa asennossa ja työskentele keskittyneesti.
• Konetta ja akkua suojaava elektroninen ylikuormitussuoja ja lämpötilanvalvonta

7 Käyttöönotto

7.1 Lisäkahvan asennus

Käytä turvallisuussyistä aina oheista lisä- kahvaa (3).

FIN SUOMI

Avaa lukkorengas kiertämällä lisäkahvasta (3) vasemmalle. Työnnä lisäkahva koneen karankaulalle. Työnnä poraussyvyyden rajoitin (1) sisään. Kiristä lisäkahva pitävästi kulloisenkin käyttökohteen mukaan haluamaasi kulmaan.

7.2 Kantohihna

Kiinnitä Metabo-kantohihnan (6) koukku tarvittaessa silmukkaan (7). Säädä kantohihna (6) halutun pituiseksi.

Kantaminen:

Estääksesi laitetta käynnistymästä tahattomasti laita suunnanvaihtokytkin (8) keskiapon (kuljetusvarmistin).

Kanna konetta vain silloin, kun terä ei ole paikallaan.

Konetta saa kantaa Metabo-kantohihnalla (6) ainoastaan niin, että hihna kulkee vinosti n ja selän yli (kuva a, sivu 3). Pidä rauhalli-koneesta kiinni.

Konetta El saa kantaa niin, että kantohihna (6) on kaulan ympärillä (kuva b, sivu 3).

8 Käyttö

8.1 Poraussyvyyden rajoittimen säätö

Löysää lisäkahva (17). Säädä poraussyvyyden rajoitin (1) halutulle poraussyvyydelle ja kiristä lisäkahva taas paikalleen.

8.2 Koneen itsesuojaustila

Jos kone kytkeytyy itsestään pois päältä, elektroniikka on aktivoinut itsesuojaustilan.

Koneesta kuuluu varoitusääni (jatkuva piippausääni).

Se lakkaa viimeistään 30 sekunnin kuluttua tai painokytkimen (9) vapauttamisen jälkeen.

Syyt ja korjaustoimenpiteet:

1. Akku lähes tyhjä (elektroniikka suojaa akkua syväpurkautumisvaaralta).

Jos LED-valo (13) vilkkuu, akku on lähes tyhjä. Tarvittaessa paina painiketta (12) ja tarkasta varaustila LED-valoista (13). Jos akku on lähes tyhjä, se on ladattava!

1. Koneen pitkään kestävä ylikuormittaminen johtaa pois päältä kytkeytymiseen korkean lämpötilan vuoksi.

Anna koneen tai akun jäähtyä.

Huomautus: Jos akku tuntuu erittäin lämpi-mältä, akun voi jäähdyttää nopeammin "AIR COOLED"-laturissaan.

Huomautus: Kone jäähtyy nopeammin, jos annat sen käydä joutokäyntiä.

1. Jos virran voimakkuus kasvaa liian suureksi (esimerkiksi jos kone on pitempään jumittuneena), kone kytkeytyy pois päältä.

Kytke kone pois päältä painokytkimellä (9) . Jatka sen jälkeen normaalisti työskentelyä. Vältä päästämästä konetta enää jumiutumaan.

8.3 Akku

Lataa akku (11) ennen käyttöä.

Lataa akku uudelleen sen tehon laskiessa.

Optimaalinen säilytyslämpötila on 10 ... 40 °C.

Li-Ion-akku "Li-Power" on varustettu kapasiteetti- ja signaalinäytöllä (13) :

- Paina painiketta (12), jolloin varaustila näytetään LED-valoilla.

- Jos LED-valo vilkkuu, akku on lähes tyhjä ja täytyy ladata uudelleen.

8.4 Akun irrottaminen ja kiinnittäminen

Irrottaminen:

Paina akun lukituksen vapautuspainiketta (10) ja vedä akku (11) taaksepäin irti.

Kiinnittäminen:

Työnnä akku (11) paikalleen niin, että se napsahtaa paikalleen.

8.5 Kiertosuunnan, kuljetusvarmistimen (käynnistyksenesto) asetus

Käytä suunnanvaihtokytkintä (8) vain silloin, kun moottori on pysäytetty!

Aseta suunnanvaihtokytkin (8) haluamaasi käyt- töasentoon.

Katso sivu 3 (taita esiin):

R = pyörimissuunta myötäpäivään valittu

L = pyörimissuunta vastapäivään valittu

0 = keskiasento: kuljetusvarmistin (käynnistyksenesto) valittu

8.6 Kytkeminen päälle ja pois päältä, kierrosluvun säätö

Kytkeminen päälle, kierrosluku: Paina painokytkintä (9) . Kierroslukua voidaan muuttaa painokytkintä painamalla.

Poiskytkentä: Vapauta painokytkin (9).

8.7 Käyttötavan valinta

Käytä kytkentänuppia (4) vain silloin, moottori on pysäytetty!

SUOMI

FIN

Valitse haluttu käyttötapa kiertämällä kytkentänupista (4). Paina salpa (5) sisään kiertämistä varten.

Poraus

Vasaraporaus

Vältä tekemästä vipuavia liikkeitä koneella, kun poranterä on paikallaan.

8.8 Vasaraporausistukan terän vaihto

Puhdista terän varsi ennen käyttöä ja voitele se erikoisrasvalla (lisätarvike: tilausnumero 300)! Käytä vain SDS-Plus-teriä!

Terän kiinnitys:

Käännä terää ja työnnä se sisään, niin että se napsahtaa paikalleen. Terä lukkiutuu automaattisesti.

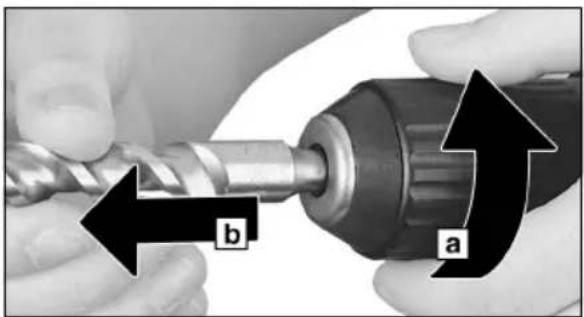

Terän irrotus:

Kierrä terän lukitsinta (2) nuolen suuntaan (a) ja ota terä pois (b).

9 Neuvot ja ohjeet

Vasaraporauksessa konetta täytyy painaa vain kevyesti. Voimakas painaminen ei suurenna työtehoa.

Poratessasi syviä reikiä vedä poranterä ajoittain ulos porauksesta, jotta kivijauhe pääsee ulos reiästä.

Laattojen ja muiden hauraiden materiaalien porauksessa: säädä käyttötavaksi "Poraus".

10 Huolto

Puhdista koneen tuuletusraot silloin tällöin.

11 Lisätarvikkeet

Käytä ainoastaan alkuperäisiä Metabo-lisätarvikkeita.

Mikäli tarvitset lisätarvikkeita, käänny jälleenmyyjäsi puoleen.

Ilmoita jälleenmyyjälle oikeiden lisätarvikkeiden löytämiseksi sähkötyökalun tarkat tiedot.

Katso sivu 4.

A L a t u r i t

B Kapasiteetiltaan erisuuruisia akkuja. Osta vain sellaisia akkuja, joiden jännite on sähkötyökaluusi sopiva.

C Metabo-kantohihna

D SDS-plus-käyttöterät

E Liitoskappale

F Hammaskehäporaistukka

G Poranterät metallille ja puulle

H Ruuvausterä

I Erikoisrasva (terän kiinnityspään voitelemiseen)

Lisätarvikkeiden täydellinen valikoima katso www.metabo.com tai pääluettelo.

12 Korjaus

Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammatet!

Jos Metabo-sähkötyökalusi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Osoitteet, katso www.metabo.com.

Varaosalistat voit imuroida osoitteesta www.metabo.com.

13 Ympäristönsuojelu

Metabo-pakkaukset ovat 100 %:sti kierrätyskelpoisia.

Käytöstä poistetut sähkötyökalut ja tarvikkeet sisältävät paljon arvokkaita raaka-aineita ja muoveja, jotka niinikään voidaan ohjata kierrä- tysprosessiin.

Tämä käyttöopas on painettu ilman klooria valkaistulle paperille.

Akkuja ei saa hävittää talousjätteen mukana! Palauta vialliset tai käytöstä poistetut akut Metabo-kauppiaallesi!

Älä heitä akkuja veteen.

Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteen mukana! Loppuun

FIN SUOMI

käytetyt sähkötyökalut on kerättävä erikseen talteen ja ohjattava ympäristöä säästävään kierrätykseen käytettyjä sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/EY ja paikallisten lakimääräysten mukaisesti.

Ennen kuin viet akun kierrätyspisteeseen, tyhjennä akun lataus sähkötyökalussa. Varmista koskettimet oikosulun estämiseksi (esimerkiksi teipillä eristämällä).

14 Tekniset tiedot

Selityksiä sivulla 2 oleville tiedoille.

Pidämme oikeuden suorittaa teknisen kehityksen vaatimia muutoksia.

U = akun jännite

Ah = akun kapasiteetti

m = (pienimmän akun kanssa)

n1 = kierrosluku kuormittamattomana

_max. = suurin sallittu porausreiän halkaisija

s max. = suurin sallittu iskuluku

W = yksittäisiskuenergia

Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma), määritetty EN 60745 mukaan:

a_h, HD = värähtelyarvo (vasaraporaus betoniin)

K_h,HD = epävarmuus (värähtely)

Tässä ohjekirjassa ilmoitettu värähtelytaso on mitattu normin EN 60745 mukaisella mittausmenetelmällä, ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös väräh- telykuormituksen alustavaan arviointiin.

Ilmoitettu värähtelytaso edustaa sähkötyökalun pääasiallisia käyttösovelluksia. Värähtelytaso voi kuitenkin poiketa tästä, jos sähkötyökalua käytetään muihin sovelluksiin, toisenlaisilla käyttötarvikkeilla tai sen huoltotoimenpiteitä laiminlyödään. Tämä voi nostaa värähtelykuormitusta huomattavasti koko työskentelyajan puitteissa.

Värähtelykuormituksen tarkaksi arvioimiseksi on huomioitava myös ne ajat, joina kone on kytketty pois päältä tai on kylläkin toiminnassa, mutta ilman todellista työkäyttöä. Tämä voi vähentää värähtelykuormitusta huomattavasti koko työskentelyajan puitteissa.

Määritä vaadittavat lisävarotoimenpiteet käyttäjän suojaamiseksi värähtelyjen haittavaikutuksilta, esimerkiksi: Sähkötyökalun ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työtoimenpiteiden organisointi.

Tyypillinen A-painotettu äänitaso:

L_pA = äänenpainetaso

L_WA = äänentehotaso

K_pA, K_WA = epävarmuus (äänitaso)

Työskentelyn yhteydessä melutaso voi ylittää 80 dB(A).

Käytä kuulonsuojaimia!

Mittausarvot ilmoitettu EN 60745 mukaan.

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).

n o
