| Tipo de producto | Martillo perforador inalámbrico |
| Marca | Metabo |
| Modelo | BHA 36 LTX Compact |
| Alimentación | Batería de iones de litio 36 V |
| Tipo de portabrocas | SDS-plus |
| Modos de funcionamiento | Taladrado, percusión |
| Velocidad en vacío | Aprox. 0-1200 rpm (variable) |
| Frecuencia de impacto máxima | Aprox. 0-4600 impactos/min |
| Energía por impacto | Aprox. 2 J |
| Capacidad máxima de perforación (hormigón) | Aprox. 24 mm |
| Capacidad máxima de perforación (acero) | Aprox. 13 mm |
| Capacidad máxima de perforación (madera) | Aprox. 30 mm |
| Peso (con la batería más pequeña) | Aprox. 3,2 kg |
| Longitud | Aprox. 330 mm |
| Equipo incluido | Empuñadura adicional VibraTech, tope de profundidad, correa de transporte |
| Seguridad | Embrague de seguridad Metabo S-automatic, protección contra sobrecarga y temperatura |
| Mantenimiento y limpieza | Limpiar las rejillas de ventilación regularmente |
| Repuestos y reparabilidad | Reparaciones por un especialista; piezas disponibles en www.metabo.com |
| Información general | Uso previsto: taladrado con percusión en hormigón/piedra, taladrado sin percusión en metal/madera, atornillado |
Preguntas frecuentes - BHA 36 LTX Compact METABO
No utilice baterías defectuosas o deformadas.
Preguntas de los usuarios sobre BHA 36 LTX Compact METABO
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Martillo en formato PDF gratis! Encuentra tus instrucciones BHA 36 LTX Compact - METABO y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. BHA 36 LTX Compact de la marca METABO.

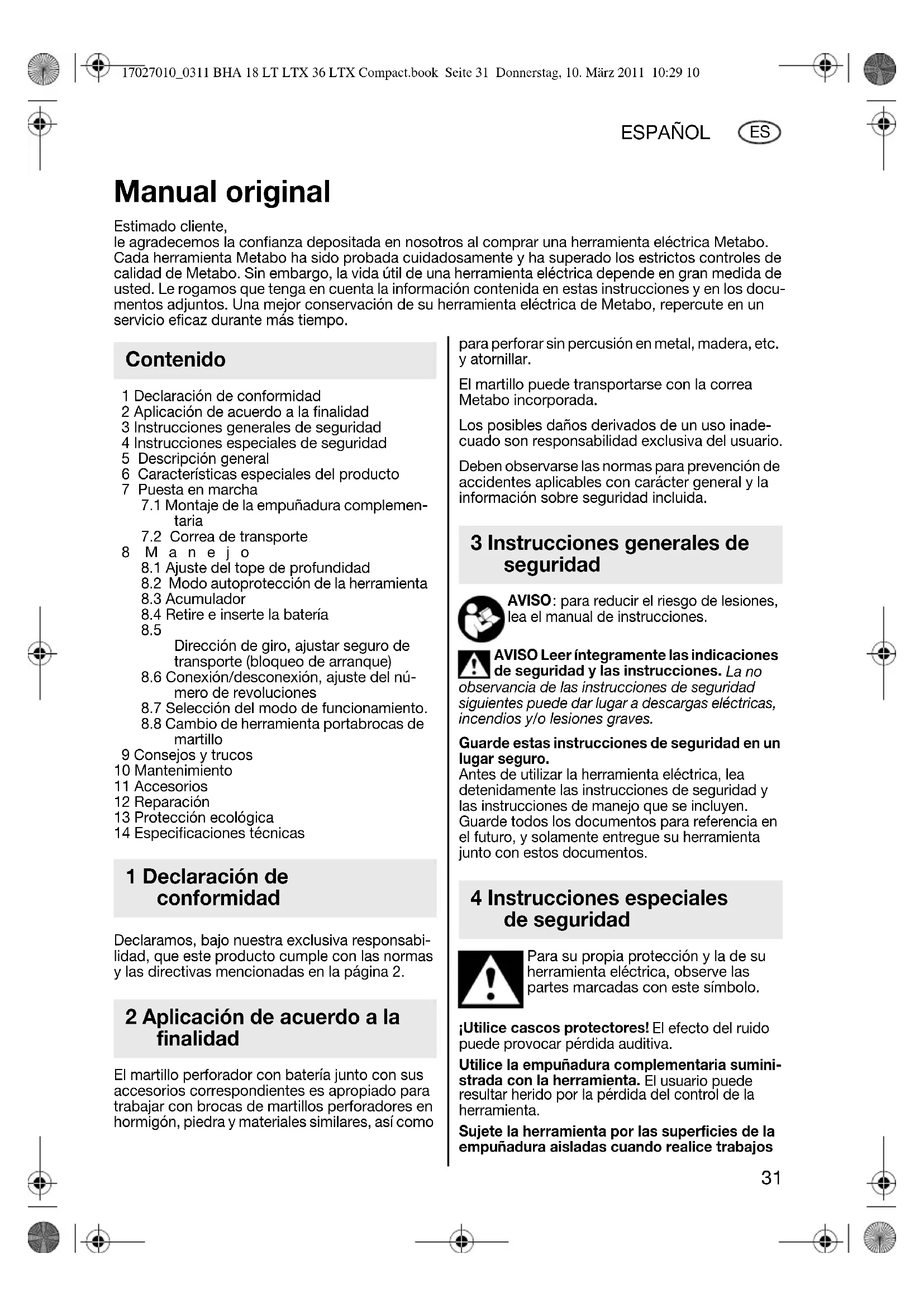

MANUAL DE USUARIO BHA 36 LTX Compact METABO
le agradecemos la confianza depositada en nosotros al comprar una herramienta eléctrica Metabo. Cada herramienta Metabo ha sido probada cuidadosamente y ha superado los estrictos controles de calidad de Metabo. Sin embargo, la vida útil de una herramienta eléctrica depende en gran medida de usted. Le rogamos que tenga en cuenta la información contenida en estas instrucciones y en los documentos adjuntos. Una mejor conservación de su herramienta eléctrica de Metabo, repercute en un servicio eficaz durante más tiempo.
Contenido
1 Declaración de conformidad
2 Aplicación de acuerdo a la finalidad
3 Instrucciones generales de seguridad
4 Instrucciones especiales de seguridad
5 Descripción general
6 Características especiales del producto
7 Puesta en marcha
7.1 Montaje de la empuñadura complementaria
7.2 Correa de transporte
8 M a n e j o
8.1 Ajuste del tope de profundidad
8.2 Modo autoprotección de la herramienta
8.3 Acumulador
8.4 Retire e inserte la batería
8.5
Dirección de giro, ajustar seguro de transporte (bloqueo de arranque)
8.6 Conexión/desconexión, ajuste del nú- mero de revoluciones
8.7 Selección del modo de funcionamiento.
8.8 Cambio de herramienta portabrocas de martillo
9 Consejos y trucos
10 Mantenimiento
11 Accesorios
12 Reparación
13 Protección ecológica
14 Especificaciones técnicas
1 Declaración de conformidad
Declaramos, bajo nuestra exclusiva responsabilidad, que este producto cumple con las normas y las directivas mencionadas en la página 2.
2 Aplicación de acuerdo a la finalidad
El martillo perforador con batería junto con sus accesorios correspondientes es apropiado para trabajar con brocas de martillos perforadores en hormigón, piedra y materiales similares, así como para perforar sin percusión en metal, madera, etc. y atornillar.
El martillo puede transportarse con la correa Metabo incorporada.
Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario.
Deben observarse las normas para prevención de accidentes aplicables con carácter general y la información sobre seguridad incluida.
3 Instrucciones generales de seguridad
AVISO: para reducir el riesgo de lesiones, lea el manual de instrucciones.
AVISO Leer íntegramente las indicaciones de seguridad y las instrucciones. La no
observancia de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves.
Guarde estas instrucciones de seguridad en un lugar seguro.
Antes de utilizar la herramienta eléctrica, lea detenidamente las instrucciones de seguridad y las instrucciones de manejo que se incluyen. Guarde todos los documentos para referencia en el futuro, y solamente entregue su herramienta junto con estos documentos.
4 Instrucciones especiales de seguridad
Para su propia protección y la de su herramienta eléctrica, observe las partes marcadas con este símbolo.
¡Utilice cascos protectores! El efecto del ruido puede provocar pérdida auditiva.
Utilice la empuñadura complementaria sumini- strada con la herramienta. El usuario puede resultar herido por la pérdida del control de la herramienta.
Sujete la herramienta por las superficies de la empuñadura aisladas cuando realice trabajos
ES ESPAÑOL
en los que la herramienta de inserción pudiera entrar en contacto con cables eléctricos ocultos o con el propio cable de alimentación.
El contacto con un cable conductor de corriente puede electrizar también las partes metálicas de la herramienta y causar electrocución.
Lleve siempre puestas gafas protectoras, guantes de trabajo, mascarilla de protección y calzado resistente cuando trabaje con su herramienta eléctrica.
Asegúrese de que en el lugar de trabajo no existan cables ni tuberías de agua o gas (por ejemplo, con ayuda de un detector de metales).
Fije las piezas de trabajo pequeñas. p. ej. fijándolo con tornillos de apriete.
Trabaje sólo con una empuñadura complementaria correctamente montada.
Sujete siempre la herramienta con ambas manos por las empuñaduras existentes, adopte una postura segura y trabaje sin distraerse.
Las empuñaduras complementarias dañadas o agrietadas deben cambiarse. No utilice una herramienta cuya empuñadura complementaria esté defectuosa.
Embrague de seguridad Metabo S-automatic. ¡Cuando reaccione el embrague de seguridad, pare la máquina inmediatamente!
¡No toque la herramienta de inserción en rotación!
La herramienta debe estar siempre en reposo para eliminar virutas y otros residuos similares.
¡Atención en caso de atornillados difíciles! (enroscar tornillos con rosca métrica o con rosca inglesa en acero) Puede arrancarse la cabeza del tornillo o pueden producirse altos pares de retroceso en la empuñadura.
El polvo procedente de algunos materiales, como la pintura con plomo o algunos tipos de madera, minerales y metales, puede ser perjudicial para la salud. Tocar o respirar el polvo puede causar reacciones alérgicas y/o enfermedades respiratorias al usuario o a las personas próximas a él.
Algunas maderas, como la de roble o haya, producen un polvo que podría ser cancerígeno, especialmente en combinación con aditivos para el tratamiento de maderas (cromato, conservantes para madera). El material con contenido de amianto solo debe ser manipulado por personal especializado.
- Si es posible, utilice algún sistema de aspiración de polvo.
- Ventile su lugar de trabajo.
- Se recomienda utilizar una máscara de protección contra el polvo con clase de filtro P2.
Observe la normativa vigente en su país respecto al material que se va a manipular.
Mantenga las baterías alejadas de la humedad
No ponga las baterías en contacto con el fuego.
No use acumuladores defectuosos o deformados. No abra el acumulador.
No toque ni ponga en cortocircuito los contactos de la batería.
Puede suceder que acumuladores Li-Ion pierdan un líquido ligeramente ácido e inflamable.
En caso de que salga líquido del acumulador y entre en contacto con la piel enjuague enseguida con mucha agua. En
caso de contacto del líquido con los ojos, lavarlos con agua limpia y acudir inmediatamente a un centro médico.
Extraiga el acumulador de la máquina antes de llevar a cabo cualquier ajuste, reequipamiento, trabajo de mantenimiento o limpieza.
Asegúrese de que la herramienta esté desconectada al insertar el acumulador.
5 Descripción general
Véase la página 3 (desplegarla).
1 Tope de profundidad de taladro
2 Mecanismo de enclavamiento de la herramienta
3 Empuñadura complementaria (Metabo VibraTech)
4 Interruptor
5 B l o q u e o
6 Correa de transporte
7 Armella de sujeción para la correa de transporte
8 Conmutador de giro (ajuste de giro, seguro de transporte)
9 Interruptor
10 Tecla para el bloqueo del acumulador
11 Acumulador
12 Botón del indicador de capacidad
13 Indicador de capacidad y de señal
6 Características especiales del producto
- Correa de transporte para trabajar con mayor seguridad en andamios
- Trabajo confortable por cubiertas de coma en todas las empuñaduras y en el interruptor del martillo
- Empuñadura Metabo VibraTech (MVT): amortiguada contra vibraciones y girable en un
ángulo de 360° para la óptima posición laboral en cada trabajo
- Elevada potencia unida a un peso ligero y a una perfecta ergonomía
- Óptima posición del centro de gravedad
- Acoplamiento de seguridad S-automatic de Metabo:
Si se atasca o se engancha la herramienta de inserción, se reduce el flujo de potencia al motor. A causa de las grandes fuerzas que se liberan, se deberá sujetar siempre la máquina con ambas manos por sus empuñaduras. Igualmente se debe adoptar una posición adecuada de seguridad y trabajar sin distraerse. - Protección electrónica contra sobrecarga con control de temperatura integrado para proteger la herramienta y la batería.
7 Puesta en marcha
7.1 Montaje de la empuñadura complementaria
Por razones de seguridad, utilice siempre la empuñadura complementaria suminía (3).
Abrir el anillo elástico girando hacia la izquierda la empuñadura complementaria (3). Deslizar la empuñadura complementaria en el cuello de sujeción de la máquina. Colocar el tope de profundidad de taladro (1). Apretar con firmeza la empuñadura complementaria en el ángulo deseado después de cada uso.
7.2 Correa de transporte
Si fuera necesario, enganche la correa de transporte Metabo (6) en la armella (7) de la herramienta. Ajuste la correa de transporte (6) a la longitud deseada.
Transporte:
Para evitar que la herramienta se ponga en funcionamiento de modo imprevisto,
coloque siempre el conmutador de giro (8) en la posición central (seguro de transporte).
Transpórtela siempre sin el portabrocas.
La herramienta debe llevarse únicamente en bandolera, es decir, con la correa de trans-
porte Metabo (6) cruzada por el pecho y la espalda desde uno de los hombros (fig. a, página 3). La herramienta debe permanecer inmóvil durante el transporte.
La herramienta NO debe transportarse con la correa de transporte (6) alrededor del cuello (fig. b, página 3).
8 M a n e j o
8.1 Ajuste del tope de profundidad
Afloje la empuñadura adicional (17). Ajustar el tope de profundidad de perforación (1) a la profundidad deseada y apretar de nuevo la empuñadura complementaria
8.2 Modo autoprotección de la herramienta
Si la herramienta se apaga por sí sola, es porque el sistema electrónico ha activado el de autoprotección. Suena una señal (pitido). El sonido se apagará en un máximo de segundos o cuando se suelte el interruptor. (9)
Problemas y soluciones:
-
Batería casi vacía (El sistema electrónico protege la batería de los daños causados por la descarga completa).
Cuando la batería está casi vacía, parpadea un testigo LED (13). En caso necesario, pulsar el botón (12) y comprobar el estado de carga con el testigo LED (13). Si la batería está casi vacía, cargarla de nuevo. -
La sobrecarga de la herramienta durante un período prolongado provoca la desconexión por temperatura.
Dejar enfriar la herramienta o la batería.
Advertencia: Si la batería está muy caliente, es posible enfriarla más rápido con el cargador "AIR COOLED".
Advertencia: La herramienta se enfriará más rápido si se deja en funcionamiento en vacío.
- En caso de intensidad excesiva de corriente (como por ejemplo, durante un bloqueo demasiado prolongado) la herramienta se apagará.
Desconectar máquina en el pulsador interruptor (9). Después de esto seguir trabajando normalmente. Evitar que se vuelva a bloquear.
8.3 Batería
Antes de usarlo cargue el (11) acumulador.
En caso de que decaiga la capacidad cargue el acumulador.
La temperatura óptima de almacenaje es entre 10°C y 40°C.
Las baterías de ion litio (Li-Ion) y Li-Power poseen un indicador de capacidad y de señal: (13)
- Pulsar (12) botón y el nivel de carga será indicado por medio de LEDs.
ES ESPAÑOL
- En caso de que un LED esté tintineando el acumulador está casi descargado y necesita ser cargado.
8.4 Retire e inserte la batería
Retirar:
Pulse el botón de desbloqueo de la batería (10) y tire de la batería (11) hacia atrás.
Colocar:
Empujar la batería (11) hasta que quede encajada.
8.5 Ajuste del sentido de giro y del seguro de transporte (bloqueo de conexión)
Activar el conmutador de giro únicamente (8) con motor apagado!
Activar el conmutador de giro (8).
Véase la página 3 (desplegar).
R = Giro a la derecha activado
L = Giro a la izquierda activado
0 = Posición media: seguro de transporte (bloqueo de conexión) ajustada
8.6 Conexión/desconexión, ajuste del número de revoluciones
Conexión, número de revoluciones: pulsar el interruptor (9). El número de revoluciones puede modificarse pulsando el interruptor.
Desconexión: suelte el interruptor (9).
8.7 Selección del modo de funcionamiento.
Accione el conmutador de botón (4) sólo con el motor apagado.
Seleccione el modo de funcionamiento deseado girando el interruptor (4). Para conmutar pulse el bloqueo (5).
Taladrado
Taladrar con martillo perforador
Evite los movimientos de la palanca en la máquina con la broca montada.
8.8 Cambio de herramienta portabrocas de martillo
Limpie el vástago de la herramienta antes de insertarlo y engráselo con grasa especial
(como accesorio: n° de pedido 6.31800). Inserte sólo herramientas SDS-Plus
Montaje de la herramienta:
Gire la herramienta e insértela hasta que encaje. La herramienta se enclava automáticamente.

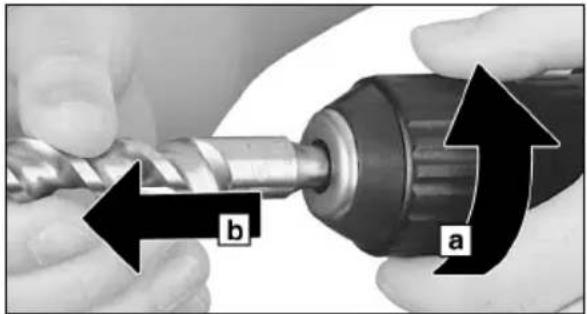

Extracción de la herramienta:
Gire el mecanismo de enclavamiento de la herramienta (2) en el sentido de la flecha (a) y retírela (b).
9 Consejos y trucos
Para trabajar con el martillo perforador es suficiente con ejercer una presión moderada. Una presión mayor no redunda en un mejor rendimiento.
En el caso de realizar perforaciones profundas, extraiga la broca de vez en cuando para retirar el polvo de roca.
Para hacer perforaciones en baldosas y otros materiales blandos y frágiles: seleccione el modo de funcionamiento "taladrado".
10 Mantenimiento
Limpie con cierta frecuencia la ranura de ventilación de la máquina.
11 Accesorios
Use únicamente accesorios Metabo originales.
Si necesita accesorios, consulte a su proveedor.
Para que el proveedor pueda seleccionar el accesorio correcto necesita saber la designación exacta del modelo de su herramienta.
Véase la página 4.
A Dispositivos de carga
B Acumuladores de distintas capacidades. Utilice exclusivamente acumuladores cuya tensión corresponda con la de su herramienta eléctrica.
C Correa de transporte Metabo
D Herramientas de inserción SDS-plus
E Pieza de conexión
F Portabrocas de corona dentada
G Brocas para metal y madera
H Lámina de destornillador
ESPAÑOL
ES
I Grasa especial (para el engrasado del gorrón empotrable de la herramienta)
Programa completo de accesorios disponible en www.metabo.com o en el catálogo principal.
12 Reparación
Las reparaciones de herramientas eléctricas deben estar a cargo exclusivamente de cos electricistas especializados.
En caso de tener una herramienta eléctrica de Metabo que necesite ser reparada, sírvase dirigirse a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias.
En la página web www.metabo.com puede descargar listas de repuestos.
13 Protección ecológica
Los embalajes Metabo son 100% reciclables.
Las herramientas eléctricas y sus accesorios fuera de uso contienen grandes cantidades de materia prima y plásticos que también pueden ser reciclados.
Estas instrucciones de manejo están impresas en papel blanqueado sin cloro.
Los acumuladores no se deben desechar junto con la basura doméstica. Devuelva los acumuladores defectuosos o gastados a su distribuidor Metabo
No sumerja en agua el acumulador.
Sólo para países de la UE. No tire las herramientas eléctricas a la basura. Según la directiva europea 2002/96/CE sobre resi-
duos de aparatos eléctricos y electrónicos y aplicable por ley en cada país, las herramientas eléctricas usadas se deben recoger por separado y posteriormente llevar a cabo un reciclaje acorde con el medio ambiente.
Antes de eliminar la máquina, descargue la batería que se encuentra en la herramienta eléctrica.
Asegurar los contactos contra un cortocircuito (p. ej. con cinta adhesiva).
14 Especificaciones técnicas
Notas explicativas sobre la información de la página 2.
Nos reservamos el derecho a efectuar modificaciones conforme al avance técnico.
U = Tensión del acumulador
Ah = Capacidad del acumulador
m = (comla batería enás s pequeña)
n_1 = Número de revoluciones en marcha en vacío
_max = Diámetro máximo de perforación
s max = Número máximo de percusiones
W = Potencia de percusión individual
Valor total de vibraciones (suma de vectores de las tres direcciones) determinado según EN 60745:
a_h, HD = Valor de emisión de vibraciones (taladrado con broca de martillos perforadores en hormigón)
K_n,HD = Inseguridad (vibración)
El nivel de vibración que se especifica en las instrucciones se ha medido conforme al protocolo de medición establecido en la norma EN 60745 y puede utilizarse para comparar distintas herramientas eléctricas. También permite realizar un análisis provisional de la carga de vibraciones.
El nivel de vibración indicado es específico para las aplicaciones principales de la herramienta eléctrica. El nivel de vibración puede, no obstante, registrar variaciones si la herramienta eléctrica se emplea para otras aplicaciones, con herramientas de inserción distintas o si se ha efectuado un mantenimiento de la herramienta insuficiente. En estos casos, la carga de vibraciones podría aumentar considerablemente durante toda la sesión de trabajo.
Para obtener una estimación precisa de la carga de vibraciones también deben tenerse en cuenta los períodos en los que la herramienta está desconectada (o conectada, pero no en uso efectivo). En este caso, la carga de vibraciones podría reducirse considerablemente durante un período de tiempo.
Aplique medidas de seguridad adicionales para proteger al usuario del efecto negativo de las vibraciones, como pueden ser: mantenimiento correcto de la herramienta eléctrica y de las herramientas de inserción, mantener las manos calientes, organizar los procesos de trabajo.
Niveles acústicos característicos compensados A:
L_pA = Nivel de intensidad acústica
L_WA = nivel de potencia acústica
K_pA, K_WA = Inseguridad (nivel acústico)
Al trabajar, el nivel de ruido puede superar los 80 dB(A).
¡Utilice auriculares protectores!
Valores de medición establecidos de acuerdo con EN 60745.
Las especificaciones técnicas aquí indicadas están sujetas a rangos de tolerancia (conforme a las normas vigentes).
PT
PORTUGUÊS
Manual original
Caro Cliente,
Consultar página 3 (desdobrar a página).
1 Limitador de profundidade
6 Cinto de transporte
7.2 Cinto de transporte
- Acumulador quase vazio (O sistema electrónico protege o acumulador contra danos devido a descarga total).
Consultar página 3 (favor desdobrar):
F Bucha de cremalheira
