BHA 36 LTX Compact - Hammer METABO - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Bohrhammer
Marke	Metabo
Modell	BHA 36 LTX Compact
Stromversorgung	Li-Ion-Akku 36 V
Futtertyp	SDS-plus
Betriebsarten	Bohren, Bohren mit Schlag
Leerlaufdrehzahl	Ca. 0-1200 U/min (variabel)
Max. Schlagzahl	Ca. 0-4600 Schläge/min
Schlagenergie	Ca. 2 J
Max. Bohrdurchmesser (Beton)	Ca. 24 mm
Max. Bohrdurchmesser (Stahl)	Ca. 13 mm
Max. Bohrdurchmesser (Holz)	Ca. 30 mm
Gewicht (mit kleinstem Akku)	Ca. 3,2 kg
Länge	Ca. 330 mm
Lieferumfang	VibraTech-Zusatzhandgriff, Tiefenanschlag, Transportgurt
Sicherheit	Metabo S-automatic-Sicherheitskupplung, Überlast- und Temperaturschutz
Wartung und Reinigung	Belüftungsschlitze regelmäßig reinigen
Ersatzteile und Reparierbarkeit	Reparaturen durch Fachpersonal; Ersatzteile auf www.metabo.com erhältlich
Allgemeine Hinweise	Bestimmungsgemäße Verwendung: Bohren mit Schlag in Beton/Stein, Bohren ohne Schlag in Metall/Holz, Schrauben

Häufig gestellte Fragen - BHA 36 LTX Compact METABO

Wie installiere ich den Zusatzhandgriff?

Öffnen Sie den Spannring durch Drehen des Griffs nach links, schieben Sie ihn auf den Kragen und ziehen Sie ihn im gewünschten Winkel fest. Verwenden Sie immer den mitgelieferten Zusatzhandgriff.

Wie stelle ich den Tiefenanschlag ein?

Lösen Sie den Zusatzhandgriff, stellen Sie den Anschlag auf die gewünschte Tiefe ein und ziehen Sie den Griff wieder fest.

Wie wechsle ich das Werkzeug am SDS-plus-Bohrfutter?

Drehen Sie die Werkzeughülse in Pfeilrichtung und ziehen Sie das Werkzeug heraus. Zum Einsetzen drehen Sie das Werkzeug und schieben es bis zum Einrasten. Reinigen und fetten Sie den Schaft vor dem Einbau.

Wie wähle ich die Betriebsart?

Betätigen Sie den Stellschalter nur bei stillstehendem Motor. Drücken Sie die Sperre und drehen Sie den Schalter, um Bohren oder Bohren mit Schlag zu wählen.

Was bedeutet die Metabo S-automatic-Sicherheitskupplung?

Wenn das Werkzeug blockiert, wird der Antrieb begrenzt, um den Benutzer zu schützen. Schalten Sie die Maschine sofort aus, wenn die Kupplung ausgelöst wird.

Wie überprüfe ich den Ladezustand des Akkus?

Drücken Sie die Taste des Kapazitätsanzeigers. Die LED-Leuchten zeigen den Ladezustand an. Wenn eine LED blinkt, ist der Akku fast leer und muss aufgeladen werden.

Kann ich andere Akkus als Metabo verwenden?

Verwenden Sie nur originale Metabo-Akkus mit der entsprechenden Spannung (36 V).
Verwenden Sie keine defekten oder verformten Akkus.

Wie reinige ich das Werkzeug?

Reinigen Sie die Belüftungsschlitze gelegentlich. Für eine vollständige Wartung lesen Sie die Bedienungsanleitung.

Was tun, wenn das Werkzeug automatisch stoppt?

Dies ist der Selbstschutzmodus. Mögliche Ursachen: schwacher Akku, Überhitzung oder Blockierung. Überprüfen Sie den Akkuzustand und lassen Sie das Werkzeug abkühlen.

Wo finde ich Zubehör und Ersatzteile?

Sehen Sie im Metabo-Katalog oder auf www.metabo.com. Verwenden Sie ausschließlich Metabo-Zubehör.

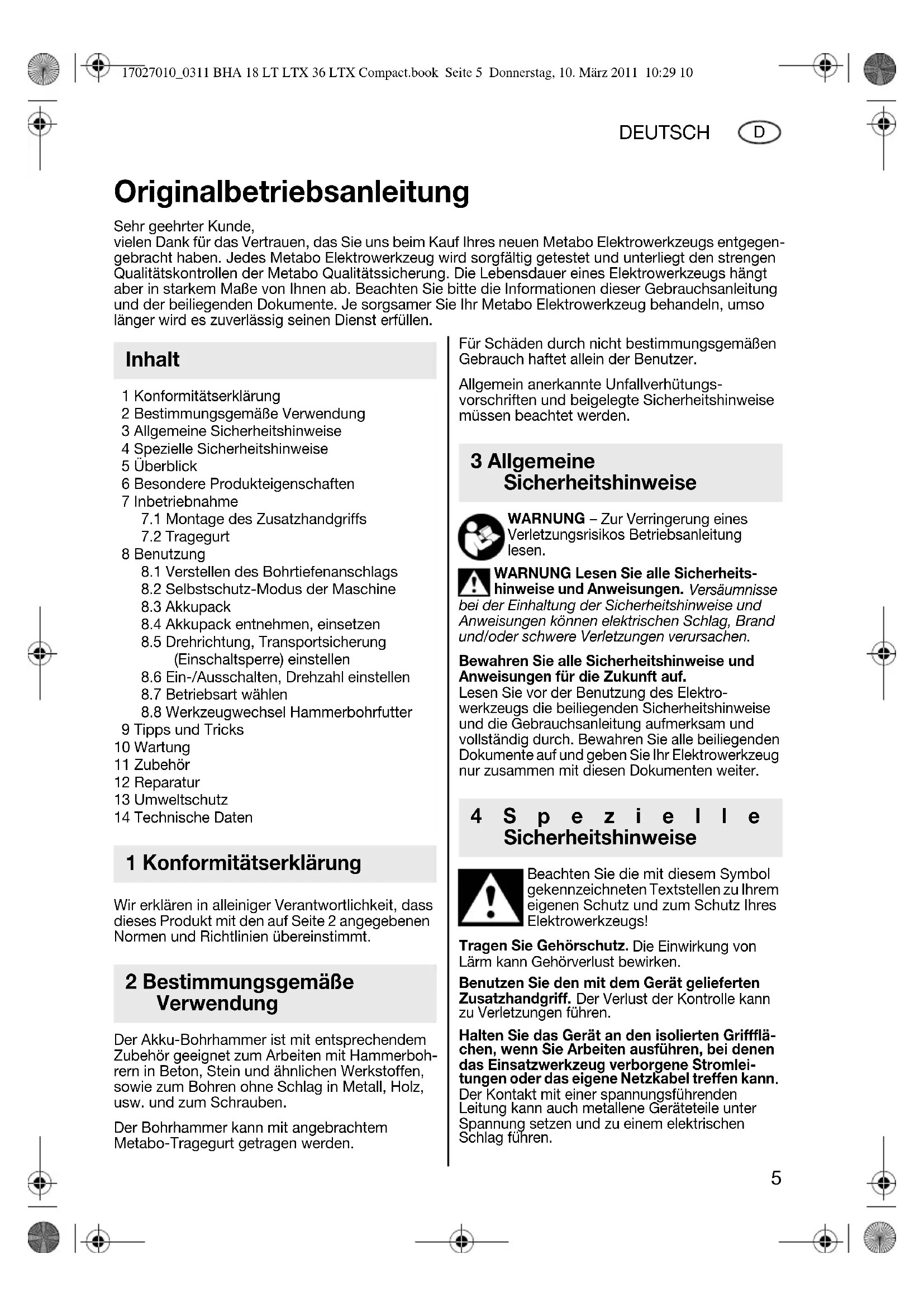

BEDIENUNGSANLEITUNG BHA 36 LTX Compact METABO

Originalbetriebsanleitung

Sehr geehrter Kunde,

vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen Metabo Elektrowerkzeugs entgegengebracht haben. Jedes Metabo Elektrowerkzeug wird sorgfältig getestet und unterliegt den strengen Qualitätskontrollen der Metabo Qualitätssicherung. Die Lebensdauer eines Elektrowerkzeugs hängt aber in starkem Maße von Ihnen ab. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. Je sorgsamer Sie Ihr Metabo Elektrowerkzeug behandeln, umso länger wird es zuverlässig seinen Dienst erfüllen.

Inhalt

1 Konformitätserklärung
2 Bestimmungsgemäße Verwendung
3 Allgemeine Sicherheitshinweise
4 Spezielle Sicherheitshinweise
5 Überblick
6 Besondere Produkteigenschaften
7 Inbetriebnahme

7.1 Montage des Zusatzhandgriffs
7.2 Tragegurt

8 Benutzung

8.1 Verstellen des Bohrtiefenanschlags
8.2 Selbstschutz-Modus der Maschine
8.3 Akkupack
8.4 Akkupack entnehmen, einsetzen
8.5 Drehrichtung, Transportsicherung (Einschaltssperre) einstellen
8.6 Ein-/Ausschalten, Drehzahl einstellen
8.7 Betriebsart wählen
8.8 Werkzeugwechsel Hammerbohrfutter

9 Tipps und Tricks

10 Wartung
11 Zubehör
12 Reparatur
13 Umweltschutz
14 Technische Daten

1 Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit den auf Seite 2 angegebenen Normen und Richtlinien übereinstimmt.

2 Bestimmungsgemäße Verwendung

Der Akku-Bohrhammer ist mit entsprechendem Zubehör geeignet zum Arbeiten mit Hammerbohrern in Beton, Stein und ähnlichen Werkstoffen, sowie zum Bohren ohne Schlag in Metall, Holz, usw. und zum Schrauben.

Der Bohrhammer kann mit angebrachtem Metabo-Tragegurt getragen werden.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungs- vorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3 Allgemeine Sicherheitshinweise

WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG Lesen Sie alle Sicherheits- hinweise und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Elektrowerkzeugs die beiliegenden Sicherheitshinweise und die Gebrauchsanleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4 Spezielle Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Benutzen Sie den mit dem Gerät gelieferten Zusatzhandgriff. Der Verlust der Kontrolle kann zu Verletzungen führen.

Halten Sie das Gerät an den isolierten Grifflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

D

DEUTSCH

Tragen Sie stets Schutzbrille, Arbeitshandschuhe, Staubmaske und festes Schuhwerk beim Arbeiten mit Ihrem Elektrowerkzeug!

Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasser- oder Gasleitungen befinden (z.B. mit Hilfe eines Metallsuchgerätes).

Kleine Werkstücke befestigen. Z. B. durch Festspannen mit Schraubzwingen.

Nur mit richtig angebrachtem Zusatzhandgriff arbeiten.

Die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

Ein beschädigter oder rissiger Zusatzhandgriff ist zu ersetzen. Maschine mit defektem Zusatzhandgriff nicht betreiben.

Metabo S-automatic Sicherheitskupplung. Bei Ansprechen der Sicherheitskupplung sofort die Maschine ausschalten!

Nicht an das sich drehende Einsatzwerkzeug fassen!

Späne und Ähnliches nur bei Stillstand der Maschine entfernen.

Achtung beim harten Schraubfall (Einschrauben von Schrauben mit metrischem oder Zoll-Gewinde in Stahl)! Der Schraubenkopf kann abgerissen werden, bzw. es können hohe Rück-drehmomente am Handgriff auftreten.

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

• Benutzen Sie möglichst eine Staubabsaugung.
• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.
  Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.

Akkupacks vor Nässe schützen!

Akkupacks nicht dem Feuer aussetzen!

Keine defekten oder deformierten Akkupacks verwenden!

Akkupacks nicht öffnen!

Kontakte der Akkupacks nicht berühren oder kurzschließen!

Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls

Akkuflüssigkeit in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung!

Akkupack aus der Maschine entnehmen bevor irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird.

Vergewissern Sie sich, dass die Maschine beim Einstecken des Akkupacks ausgeschaltet ist.

5 Überblick

Siehe Seite 3 (bitte ausklappen).

1 Bohrtiefenanschlag
2 Werkzeugverriegelung
3 Zusatzhandgriff (Metabo VibraTech)
4 Schaltknopf
5 Sperre
6 Tragegurt
7 Öse zur Befestigung des Tragegurts
8 Drehrichtungsumschalter (Drehrichtungseinstellung, Transportsicherung)
9 Schalterdrücker

10 Taste zur Akku-Pack-Entriegelung

11 Akku-Pack

12 Taste der Kapazitätsanzeige

13 Kapazitäts- und Signalanzeige

6 Besondere Produkteigenschaften

• Tragegurt für sichere Einsätze auf dem Baugerüst
• Komfortables Arbeiten durch Gummierungen an allen Griffbereichen und am Schalterdrücker des Hammers
• Metabo VibraTech (MVT)-Handgriff: vibrationsgedämpft und um 360° schwenkbar für die optimale Arbeitshaltung bei jedem Einsatz
• Große Leistung bei geringem Gewicht und perfekter Ergonomie
  • Günstige Schwerpunktlage

DEUTSCH

D

• Metabo S-automatic Sicherheitskupplung: Klemmt oder hakt das Einsatzwerkzeug, wird der Kraftfluss zum Motor begrenzt. Wegen der dabei auftretenden hohen Kräfte die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sichereren Stand einnehmen und konzentriert arbeiten.
• Elektronischer Überlastschutz mit integrierter Temperaturüberwachung schützt Maschine und Akkupack

7 Inbetriebnahme

7.1 Montage des Zusatzhandgriffs

Aus Sicherheitsgründen stets den mitgelieferten Zusatzhandgriff (3)

verwenden.

Klemmring durch Linksdrehen des Zusatzhandgriffs (3) öffnen. Zusatzhandgriff auf Spannhals der Maschine aufschieben. Bohrtiefenanschlag (1) einschieben. Zusatzhandgriff je nach Anwendung im gewünschten Winkel kräftig festziehen.

7.2 Tragegurt

Bei Bedarf den Haken des Metabo-Tragegurts (6) an der Öse (7) einhaken. Den Tagegurt (6) auf die gewünschte Länge einstellen.

Tragen:

Um unbeabsichtigtes Anlaufen zu Verhindern, den Drehrichtungsumschalter (8) in elstellung bringen (Transportsicherung).

Nur ohne eingesetztes Werkzeug tragen.

Die Maschine darf ausschließlich mit dem Metabo-Tragegurt (6) quer über Brust und

Rücken getragen werden (Bild a, Seite 3). Die Maschine ruhig halten. Die Maschine darf NICHT mit dem Tragegurt (6) um den Hals getragen werden (Bild b, Seite 3).

8 Benutzung

8.1 Verstellen des Bohrtiefenanschlags

Zusatzhandgriff (17) lösen. Bohrtiefenanschlag (1) auf die gewünschte Bohrtiefe einstellen und Zusatzhandgriff wieder festziehen.

8.2 Selbstschutz-Modus der Maschine

Schaltet sich die Maschine selbstständig aus, dann hat die Elektronik den

Selbstschutz-Modus aktiviert. Es ertönt ein

Warnsignal (Dauerpiepsen). Dieses geht nach max.

30 Sekunden oder nach Loslassen des Schalterdrückers (9) aus.

Ursachen und Abhilfe:

1. Akkupack fast leer (Die Elektronik schützt den Akkupack vor Schaden durch Tiefstentladung).
   Blinkt eine LED-Leuchte (13), ist der Akkupack fast leer. Ggf. Taste (12) drücken und den Ladezustand an den LED-Leuchten (13) prüfen. Ist der Akkupack fast leer, muss er wieder aufgeladen werden!

2. Länger andauernde Überlastung der Maschine führt zur Temperaturabschaltung.

Lassen sie Maschine oder Akkupack abkühlen.

Hinweis: Fühlt sich der Akkupack sehr warm an, ist das Abkühlen des Akkupacks in Ihrem „AIR COOLED“-Ladegerät schneller möglich.

Hinweis: Die Maschine kühlt schneller ab, wenn man sie im Leerlauf laufen lässt.

1. Bei zu hoher Stromstärke (wie sie z.B. bei einer länger andauernden Blockierung auftritt) wird die Maschine abgeschaltet.

Maschine am Schalterdrücker (9) ausschalten. Danach normal weiterarbeiten. Vermeiden sie weitere Blockierungen.

8.3 Akkupack

Vor der Benutzung den Akkupack (11) aufladen.

Laden Sie den Akkupack bei Leistungsabfall wieder auf.

Die optimale Aufbewahrungstemperatur liegt zwischen 10°C und 40°C.

Li-Ion-Akkupacks „Li-Power“ haben eine Kapazitäts- und Signalanzeige (13) :

- Taste (12) drücken und der Ladezustand wird durch die LED-Leuchten angezeigt.

- Blinkt eine LED-Leuchte, ist der Akkupack fast leer und muss wieder aufgeladen werden.

8.4 Akkupack entnehmen, einsetzen

Entnehmen:

Taste zur Akkupack-Entriegelung (10) drücken und Akkupack (11) nach hinten herausziehen.

Einsetzen:

Akkupack (11) bis zum Einrasten aufschieben.

8.5 Drehrichtung, Transportsicherung (Einschaltssperre) einstellen

Drehrichtungsumschalter (8) nur bei Stillstand des Motors betätigen!

DEUTSCH

Drehrichtungsumschalter (8) betätigen.

Siehe Seite 3 (bitte ausklappen):

R = Rechtslauf eingestellt
L = Linkslauf eingestellt
0 = Mittelstellung: Transportsicherung (Einschaltsperre) eingestellt

8.6 Ein-/Ausschalten, Drehzahl einstellen

Einschalten, Drehzahl: Schalterdrücker (9) drücken. Die Drehzahl kann am Schalterdrücker durch Eindrücken verändert werden.

Ausschalten: Schalterdrücker (9) loslassen.

8.7 Betriebsart wählen

Schaltknopf (4) nur bei Stillstand des Motors betätigen!

Die gewünschte Betriebsart durch Verdrehen des Schaltknopfs (4) wählen. Zum Verdrehen die Sperre (5) eindrücken.

Bohren

Hammerbohren

Hebelbewegungen an der Maschine mit angebrachtem Bohrer vermeiden.

8.8 Werkzeugwechsel Hammerbohrfutter

Werkzeugschaft vor dem Einsetzen reinigen und mit Spezialfett fetten (als Zubehör:

Best.-Nr. 6.31800)! Nur SDS-plus Werkzeuge einsetzen!

Werkzeug einstecken:

Werkzeug drehen und bis zum Einrasten einstecken. Das Werkzeug wird automatisch verriegelt.

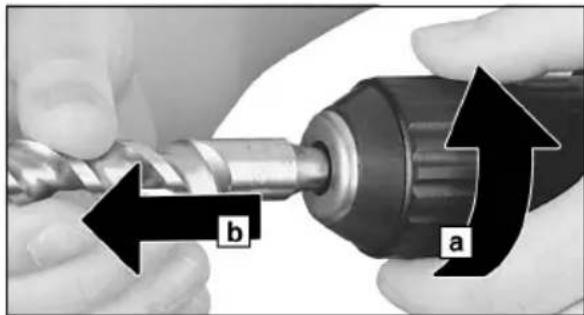

Werkzeug entnehmen:

Werkzeugverriegelung (2) in Pfeilrichtung verdrehen (a) und Werkzeug entnehmen (b).

9 Tipps und Tricks

Beim Hammerbohren ist nur ein mäßiger Andruck notwendig. Hoher Anpressdruck steigert nicht die Arbeitsleistung.

Bei tiefen Bohrungen den Bohrer von Zeit zu Zeit aus der Bohrung ziehen um das Gesteinsmehl zu entfernen.

Zum Bohren von Fliesen und andere spröden Materialien: Betriebsart „Bohren“ einstellen.

10 Wartung

Die Lüftungsschlitze der Maschine gelegentlich reinigen.

11 Zubehör

Verwenden Sie nur original Metabo Zubehör.

Wenn Sie Zubehör benötigen, wenden Sie sich bitte an Ihren Händler.

Zur Auswahl des richtigen Zubehörs teilen Sie dem Händler bitte den genauen Typ Ihres Elektrowerkzeugs mit.

Siehe Seite 4.

A Ladegeräte
B Akku-Packs verschiedener Kapazitäten. Kaufen Sie nur Akku-Packs mit der zu Ihrem Elektrowerkzeug passenden Spannung.
C Metabo-Tragegurt
D SDS-plus Einsatzwerkzeuge
E Verbindungsstück
F Zahnkranz-Bohrfutter
G Bohrer für Metall und Holz
H Schrauber-Bit
I Spezialfett (zum Schmieren der Werkzeug-Einsteckenden)

Zubehör-Komplettprogramm siehe www.metabo.com oder Hauptkatalog.

12 Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden!

Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sich bitte an Ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterladen.

DEUTSCH

D

13 Umweltschutz

Metaboverpackungen sind 100% recyclingfähig.

Ausgediente Elektrowerkzeuge und Zubehör enthalten große Mengen wertvoller Roh- und Kunststoffe, die ebenfalls einem Recyclingprozess zugeführt werden können.

Diese Gebrauchsanleitung ist auf chlorfrei gebleichtem Papier gedruckt.

Akkupacks dürfen nicht mit dem Hausmüll entsorgt werden! Geben Sie defekte oder verbrauchte Akkupacks an den Metabo-Händler zurück!

Akkupacks nicht ins Wasser werfen.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/EG über

Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Vor dem Entsorgen den Akkupack im Elektrowerkzeug entladen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

14 Technische Daten

Erläuterungen zu den Angaben auf Seite 2.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

U = Spannung des Akku-Packs

Ah = Kapazität des Akku-Packs

m = Gewicht (mit kleinstem Akkupack)

n_1 = Leerlaufdrehzahl

_max. = maximaler Bohrdurchmesser

s_max. = maximale Schlagzahl

W = Einzelschlagenergie

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

a_h, HD = Schwingungsemissionswert (Hammerbohren in Beton)

K_h,HD = Unsicherheit (Schwingung)

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit

abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Typische A-bewertete Schallpegel:

L_pA = Schalldruckpegel

L_WA = Schallleistungspegel

K_pA, K_WA = Unsicherheit (Schallpegel)

Beim Arbeiten kann der Geräuschpegel 80 dB(A) überschreiten.

Gehörschutz tragen!

Messwerte ermittelt gemäß EN 60745.

Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards).

ENG

ENGLISH

14 Technische gegevens

3 Stödhandtag (Metabo VibraTech)

4 Väljarvred

5 Spärr

6 B ä r s e l e
