BRUKSANVISNING HDM1028 Ferm

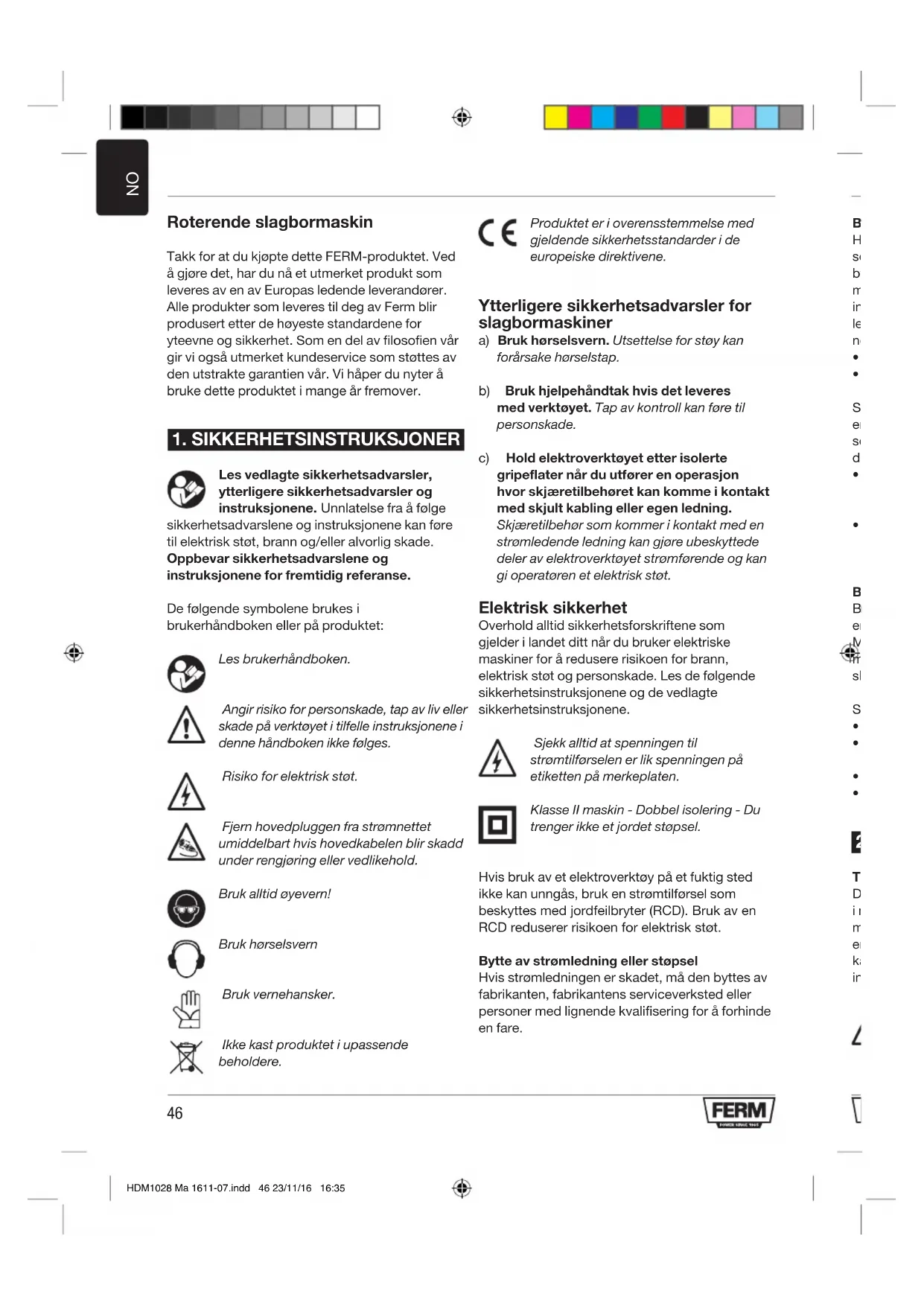

Roterende slagbormaskin Takk for at du kjøpte dette FERM-produktet. Ved å gjøre det, har du nå et utmerket produkt som leveres av en av Europas ledende leverandører. Alle produkter som leveres til deg av Ferm blir produsert etter de høyeste standardene for yteevne og sikkerhet. Som en del av filosofien vår gir vi også utmerket kundeservice som støttes av den utstrakte garantien vår. Vi håper du nyter å bruke dette produktet i mange år fremover.

1. SIKKERHETSINSTRUKSJONER

Les vedlagte sikkerhetsadvarsler, ytterligere sikkerhetsadvarsler og instruksjonene. Unnlatelse fra å følge sikkerhetsadvarslene og instruksjonene kan føre til elektrisk støt, brann og/eller alvorlig skade. Oppbevar sikkerhetsadvarslene og instruksjonene for fremtidig referanse. Defølgendesymbolenebrukesi brukerhåndboken eller på produktet: Les brukerhåndboken. Angir risiko for personskade, tap av liv eller skade på verktøyet i tilfelle instruksjonene i denne håndboken ikke følges. Risiko for elektrisk støt. Fjern hovedpluggen fra strømnettet umiddelbart hvis hovedkabelen blir skadd under rengjøring eller vedlikehold. Bruk alltid øyevern! Bruk hørselsvern Bruk vernehansker. Ikke kast produktet i upassende beholdere. Produktet er i overensstemmelse med gjeldende sikkerhetsstandarder i de europeiske direktivene. Ytterligere sikkerhetsadvarsler for slagbormaskiner a) Bruk hørselsvern. Utsettelse for støy kan forårsake hørselstap. b) Bruk hjelpehåndtak hvis det leveres med verktøyet. Tap av kontroll kan føre til personskade. c) Hold elektroverktøyet etter isolerte gripeflater når du utfører en operasjon hvor skjæretilbehøret kan komme i kontakt med skjult kabling eller egen ledning. Skjæretilbehør som kommer i kontakt med en strømledende ledning kan gjøre ubeskyttede deler av elektroverktøyet strømførende og kan gi operatøren et elektrisk støt. Elektrisk sikkerhet Overhold alltid sikkerhetsforskriftene som gjelder i landet ditt når du bruker elektriske maskiner for å redusere risikoen for brann, elektrisk støt og personskade. Les de følgende sikkerhetsinstruksjonene og de vedlagte sikkerhetsinstruksjonene. Sjekk alltid at spenningen til strømtilførselen er lik spenningen på etiketten på merkeplaten. Klasse II maskin - Dobbel isolering - Du trenger ikke et jordet støpsel. Hvis bruk av et elektroverktøy på et fuktig sted ikke kan unngås, bruk en strømtilførsel som beskyttesmedjordfeilbryter(RCD).Brukaven RCDredusererrisikoenforelektriskstøt. Bytte av strømledning eller støpsel Hvis strømledningen er skadet, må den byttes av fabrikanten, fabrikantens serviceverksted eller personer med lignende kvalifisering for å forhinde en fare. Bytte av nettstøpsel (kun Storbritannia) Hvis det formstøpte støpselet med 3 pinner som er festet til enheten er skadet og trenger bytte, er det viktig at den blir ødelagt på riktig måte og byttet med et godkjent støpsel med innsatt BS1363/13A-sikring og at de følgende ledningsinstruksjonene følges. Ledningene i nettkabelen er farget etter den følgende koden:

• brun strømførende Siden fargene til ledningene i nettkabelen til enheten muligens ikke matcher fargemerkingen som identifiserer terminalene i støpselet, fortsetter du som følger:

. Rull alltid ut hele ledningen når du bruker skjøteledning med spole. Slå maskinen av umiddelbart ved:

• Overdrevetgnistringavkullbørstene.

• Røykellerluktavbrentisolasjon.

2. MASKININFORMASJON

Tiltenkt bruk Denneslagbormaskinenertiltenkboringavhull i mur sånn som murstein, betong og lignende materialer. Videre kan maskinen brukes som enrivningshammerikombinasjonmedSDS- kaldmeiselen som følger med. Maskinen er på ingen måte tiltenkt andre formål. Ikke passende for bruk på byggegrunn HDM1028 Ma 1611-07.indd 46 23/11/16 16:3547

Produktet er i overensstemmelse med gjeldende sikkerhetsstandarder i de europeiske direktivene. Ytterligere sikkerhetsadvarsler for slagbormaskiner a) Bruk hørselsvern. Utsettelse for støy kan forårsake hørselstap. b) Bruk hjelpehåndtak hvis det leveres med verktøyet. Tap av kontroll kan føre til personskade. c) Hold elektroverktøyet etter isolerte gripeflater når du utfører en operasjon hvor skjæretilbehøret kan komme i kontakt med skjult kabling eller egen ledning. Skjæretilbehør som kommer i kontakt med en strømledende ledning kan gjøre ubeskyttede deler av elektroverktøyet strømførende og kan gi operatøren et elektrisk støt. Elektrisk sikkerhet Overhold alltid sikkerhetsforskriftene som gjelder i landet ditt når du bruker elektriske maskiner for å redusere risikoen for brann, elektrisk støt og personskade. Les de følgende sikkerhetsinstruksjonene og de vedlagte sikkerhetsinstruksjonene. Sjekk alltid at spenningen til strømtilførselen er lik spenningen på etiketten på merkeplaten. Klasse II maskin - Dobbel isolering - Du trenger ikke et jordet støpsel. Hvis bruk av et elektroverktøy på et fuktig sted ikke kan unngås, bruk en strømtilførsel som beskyttesmedjordfeilbryter(RCD).Brukaven RCDredusererrisikoenforelektriskstøt. Bytte av strømledning eller støpsel Hvis strømledningen er skadet, må den byttes av fabrikanten, fabrikantens serviceverksted eller personer med lignende kvalifisering for å forhinde en fare. Bytte av nettstøpsel (kun Storbritannia) Hvis det formstøpte støpselet med 3 pinner som er festet til enheten er skadet og trenger bytte, er det viktig at den blir ødelagt på riktig måte og byttet med et godkjent støpsel med innsatt BS1363/13A-sikring og at de følgende ledningsinstruksjonene følges. Ledningene i nettkabelen er farget etter den følgende koden:

• brun strømførende Siden fargene til ledningene i nettkabelen til enheten muligens ikke matcher fargemerkingen som identifiserer terminalene i støpselet, fortsetter du som følger:

. Rull alltid ut hele ledningen når du bruker skjøteledning med spole. Slå maskinen av umiddelbart ved:

• Overdrevetgnistringavkullbørstene.

• Røykellerluktavbrentisolasjon.

2. MASKININFORMASJON

Tiltenkt bruk Denneslagbormaskinenertiltenkboringavhull i mur sånn som murstein, betong og lignende materialer. Videre kan maskinen brukes som enrivningshammerikombinasjonmedSDS- kaldmeiselen som følger med. Maskinen er på ingen måte tiltenkt andre formål. Ikke passende for bruk på byggegrunn Tekniske spesifikasjoner Matespenning 230-240 V ~ Nettfrekvens 50 Hz Inngangseffekt 850 W Hastighet uten belastning 900 /min Slagtall 4000 /min Maks. bordiameter -Betong -Stål -Tre Ø 26 mm Ø 13 mm Ø 40 mm Vekt 4,6 kg Lydtrykk (L

Vibrasjonsnivå Vibrasjonsnivået som oppgis i denne instruksjonshåndboken har blitt målt i henhold tilenstandardiserttestgittiEN60745.Denkan brukes for å sammenligne et verktøy med et annet og som forberedende vurdering av utsettelse for vibrasjon når verktøyet brukes for bruksområdene som nevnes.

• Brukavverktøyetforandrebruksområder eller dårlig vedlikeholdt tilbehør kan øke eksponeringsnivået betraktelig.

• Gangeneverktøyeterslåttavellernårdet gjøres uten å gjøre jobben kan redusere eksponeringsnivået betraktelig. Beskytt deg mot effekten av vibrasjon ved å vedlikeholde verktøyet og tilbehøret, holde hendene dine varme og organisere jobbmønsteret ditt. HDM1028 Ma 1611-07.indd 47 23/11/16 16:3548

2. Bryter for valg av bor

3. Spak for valg av hammer

• Hellnoenfådråpermedoljepåskaftetav tilbehøret.

• Festtilbehøretvedåsnudetmotklokkentil det låser seg på plass.

• Frigjørelåsehylsteret(5). Fjerning

• Frigjørelåsehylsteret(5). Montering og fjerning av hjelpegrepet Fig. C Montering

• Løsnehjelpegrepet(7)vedåskrudetiretning mot klokken.

• Monterhjelpegrepet(7)vedåskyvedetover chucken (4).

• Stillinnhjelpegrepet(7)tilønsketstilling.

• Festhjelpegrepet(7)vedåskrudetiretning med klokken. Fjerning

• Løsnehjelpegrepet(7)vedåskrudetiretning mot klokken.

• Fjernehjelpegrepet(7).

• Festhjelpegrepet(7)vedåskrudetiretning med klokken. Montering og fjerning av støvsamleren Fig. D Støvsamleren hindrer støv i å komme inn i maskinen når du borer i tak. Erstatt en skadet støvsamler umiddelbart. Montering

• Fjerntilbehøretfrachucken(4)omnødvendig.

• Skyvstøvsamleren(15)overskaftetav tilbehøret.

• Settinntilbehøretmedstøvsamleren(15)i chucken (4). Fjerning

• Fjerntilbehøretmedstøvsamleren(15)fra chucken (4).

• Fjernstøvsamleren(15)fratilbehøret.

• Foråslåpåmaskinentrykkerdupå/av- bryteren (1).

• Skrubryterenforvalgavbor(2)ogspakenfor valg av hammer (3) til ønsket posisjon. Tips for optimal bruk

• Klemfastarbeidsstykket.Brukenklemmefor små arbeidsstykker.

• Holdmaskinenstødigigrepet.

• Ikkeleggformyetrykkpåmaskinen.La maskinen gjøre arbeidet.

VEDLIKEHOLD Slå alltid av maskinen og fjern hovedpluggen fra strømnettet før rengjøring og vedlikehold. Rengjør maskinbekledningen regelmessig med en myk klut, helst etter hver bruk. Sørg for at ventilasjonsåpningene er fri for støv og skitt. Fjern veldig utholdende skitt med en myk klut fuktet med såpeskum. Ikke bruk noen løsemidler som bensin, alkohol, ammoniakk osv. Slike kjemikalier vil skade de syntetiske komponentene. Kontroll og utskifting av kullbørster Fig. A Kullbørstene må sjekkes jevnlig. Hvis kullbørstene er slitt, vil maskinen begynne å gå ujevnt. Bruk kun korrekt type kullbørster.

• Tautkullbørsteholderne(8)meden skrutrekker.

• Rengjørkullbørstene.

• Stillinnhjelpegrepet(7)tilønsketstilling.

• Festhjelpegrepet(7)vedåskrudetiretning med klokken. Fjerning

• Løsnehjelpegrepet(7)vedåskrudetiretning mot klokken.

• Fjernehjelpegrepet(7).

• Festhjelpegrepet(7)vedåskrudetiretning med klokken. Montering og fjerning av støvsamleren Fig. D Støvsamleren hindrer støv i å komme inn i maskinen når du borer i tak. Erstatt en skadet støvsamler umiddelbart. Montering

• Fjerntilbehøretfrachucken(4)omnødvendig.

• Skyvstøvsamleren(15)overskaftetav tilbehøret.

• Settinntilbehøretmedstøvsamleren(15)i chucken (4). Fjerning

• Fjerntilbehøretmedstøvsamleren(15)fra chucken (4).

• Fjernstøvsamleren(15)fratilbehøret.

• Foråslåpåmaskinentrykkerdupå/av- bryteren (1).

• Foråslåavmaskinenslipperdupå/av- bryteren (1). Innstilling av driftsmodus Fig. A & E Bryteren for valg av bor og spaken for valg av hammer må være innstilt i henhold til ønsket driftsmodus. Se tabellen nedenfor for å velge ønsket driftsmodus. Innstilling driftsmodus Fig. E A Nedrivingshammer / meisel B Borhammer C Bor

• Skrubryterenforvalgavbor(2)ogspakenfor valg av hammer (3) til ønsket posisjon. Tips for optimal bruk

• Klemfastarbeidsstykket.Brukenklemmefor små arbeidsstykker.

• Holdmaskinenstødigigrepet.

• Ikkeleggformyetrykkpåmaskinen.La maskinen gjøre arbeidet.

VEDLIKEHOLD Slå alltid av maskinen og fjern hovedpluggen fra strømnettet før rengjøring og vedlikehold. Rengjør maskinbekledningen regelmessig med en myk klut, helst etter hver bruk. Sørg for at ventilasjonsåpningene er fri for støv og skitt. Fjern veldig utholdende skitt med en myk klut fuktet med såpeskum. Ikke bruk noen løsemidler som bensin, alkohol, ammoniakk osv. Slike kjemikalier vil skade de syntetiske komponentene. Kontroll og utskifting av kullbørster Fig. A Kullbørstene må sjekkes jevnlig. Hvis kullbørstene er slitt, vil maskinen begynne å gå ujevnt. Bruk kun korrekt type kullbørster.

• Tautkullbørsteholderne(8)meden skrutrekker.

• Rengjørkullbørstene.

• Etteratdenyekullbørsteneermonterskal maskinen kjøres uten belastning i 15 minutter. Defekter Maskinen skal regelmessig inspiseres for de følgende mulige defektene og repareres hvis det er nødvendig.

• Skadepåstrømledning.

• Ødelagtmonteringavpå-/av-utløser.

• Skadepåbevegeligedeler. Feil Hvis en feil skulle oppstå, f. eks. etter slitasje av en del, kontakt forhandleren eller serviceadressen pågarantikortet.Dufinnerenatskiltsplittegning som viser delene som kan bli bestilt. GARANTI Garantibetingelsene finnes i garantikortet som er vedlagt for seg selv. MILJØ Defekt og/eller kasserte elektriske eller elektroniske apparater må samles på passende resirkuleringsanlegg. Kun for EU-land Ikke kast elektroverktøy i husholdningsavfall. Ifølge den europeiske veiledningen 2012/19/ EC for kassert elektrisk og elektronisk utstyr og impementeringen dens inn i nasjonal rett, må elektroverktøy som ikke er brukbare lengre samles inn hver for seg og avhendes på en miljøvennlig måte. Produktet og brukerhåndboken er underlagt endringer. Spesifikasjoner kan endres uten forvarsel. HDM1028 Ma 1611-07.indd 49 23/11/16 16:3550
