BRUKSANVISNING HDM1028 Ferm

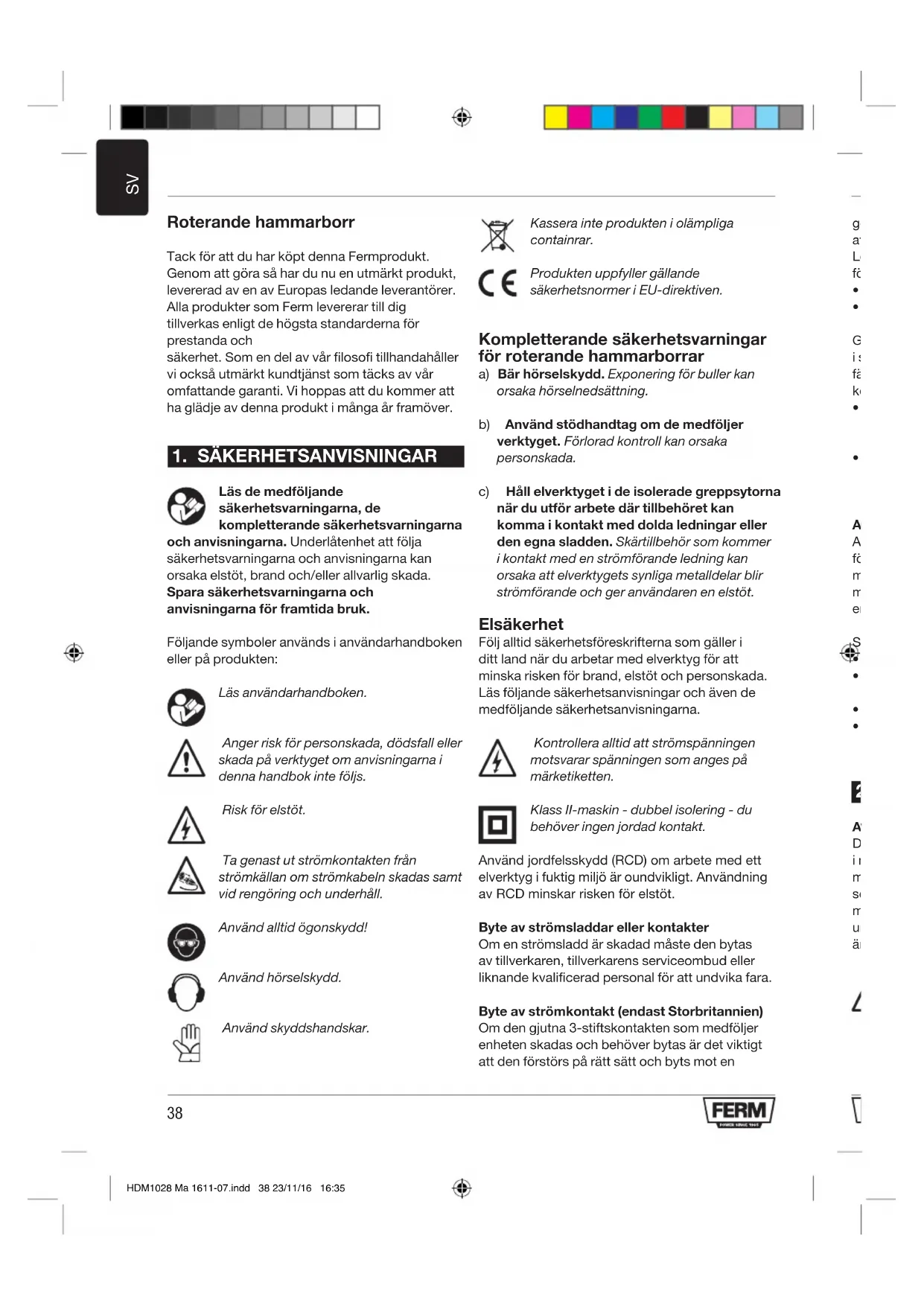

Roterande hammarborr Tack för att du har köpt denna Fermprodukt. Genom att göra så har du nu en utmärkt produkt, levererad av en av Europas ledande leverantörer. Alla produkter som Ferm levererar till dig tillverkas enligt de högsta standarderna för prestanda och säkerhet. Som en del av vår filosofi tillhandahåller vi också utmärkt kundtjänst som täcks av vår omfattande garanti. Vi hoppas att du kommer att ha glädje av denna produkt i många år framöver.

1. SÄKERHETSANVISNINGAR

Läs de medföljande säkerhetsvarningarna, de kompletterande säkerhetsvarningarna och anvisningarna. Underlåtenhet att följa säkerhetsvarningarna och anvisningarna kan orsaka elstöt, brand och/eller allvarlig skada. Spara säkerhetsvarningarna och anvisningarna för framtida bruk. Följande symboler används i användarhandboken eller på produkten: Läs användarhandboken. Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna i denna handbok inte följs. Risk för elstöt. Ta genast ut strömkontakten från strömkällan om strömkabeln skadas samt vid rengöring och underhåll. Använd alltid ögonskydd! Använd hörselskydd. Använd skyddshandskar. Kassera inte produkten i olämpliga containrar. Produkten uppfyller gällande säkerhetsnormer i EU-direktiven. Kompletterande säkerhetsvarningar för roterande hammarborrar a) Bär hörselskydd. Exponering för buller kan orsaka hörselnedsättning. b) Använd stödhandtag om de medföljer verktyget. Förlorad kontroll kan orsaka personskada. c) Håll elverktyget i de isolerade greppsytorna när du utför arbete där tillbehöret kan komma i kontakt med dolda ledningar eller den egna sladden. Skärtillbehör som kommer i kontakt med en strömförande ledning kan orsaka att elverktygets synliga metalldelar blir strömförande och ger användaren en elstöt. Elsäkerhet Följ alltid säkerhetsföreskrifterna som gäller i ditt land när du arbetar med elverktyg för att minska risken för brand, elstöt och personskada. Läs följande säkerhetsanvisningar och även de medföljande säkerhetsanvisningarna. Kontrollera alltid att strömspänningen motsvarar spänningen som anges på märketiketten. Klass II-maskin - dubbel isolering - du behöver ingen jordad kontakt. Användjordfelsskydd(RCD)omarbetemedett elverktyg i fuktig miljö är oundvikligt. Användning avRCDminskarriskenförelstöt. Byte av strömsladdar eller kontakter Om en strömsladd är skadad måste den bytas av tillverkaren, tillverkarens serviceombud eller liknande kvalificerad personal för att undvika fara. Byte av strömkontakt (endast Storbritannien) Om den gjutna 3-stiftskontakten som medföljer enheten skadas och behöver bytas är det viktigt att den förstörs på rätt sätt och byts mot en godkänd BS1363/13A-säkringskontakt och att följande kabeldragningsanvisningar följs. Ledningarna i strömkabeln är färgkodade enligt följande:

• brun strömförande Gör så här eftersom färgerna på ledningarna i strömkabeln kanske inte motsvarar färgmarkeringarna som identifierar terminalerna i kontakten:

• Ledningensomärblåfärgadmåsteanslutastill terminalen som är markerad med bokstaven N eller som är svartfärgad.

• Ledningensomärbrunfärgadmåsteanslutas till terminalen som är markerad med bokstaven L eller som är rödfärgad. Användning av förlängningssladdar Använd alltid endast godkända förlängningssladdar som är lämpliga för maskinens märkeffekt. Minsta sladdtjocklek är 1,5

. Rulla alltid ut sladden helt om du använder en förlängningssladd på rulle. Stäng av maskinen omedelbart om:

• Detkommerrökellerdåligluktfrånbränd isolering.

2. MASKININFORMATION

Avsedd användning Dennaroterandehammareäravseddförborrning i murverk som tegel, betong och liknande material. Maskinen kan dessutom användas som en rivningshammare i kombination med medföljandeSDS-mejslar.Maskinenskainte under några omständigheter användas för andra ändamål. Den är inte avsedd att användas på byggarbetsplatser. HDM1028 Ma 1611-07.indd 38 23/11/16 16:3539

Kassera inte produkten i olämpliga containrar. Produkten uppfyller gällande säkerhetsnormer i EU-direktiven. Kompletterande säkerhetsvarningar för roterande hammarborrar a) Bär hörselskydd. Exponering för buller kan orsaka hörselnedsättning. b) Använd stödhandtag om de medföljer verktyget. Förlorad kontroll kan orsaka personskada. c) Håll elverktyget i de isolerade greppsytorna när du utför arbete där tillbehöret kan komma i kontakt med dolda ledningar eller den egna sladden. Skärtillbehör som kommer i kontakt med en strömförande ledning kan orsaka att elverktygets synliga metalldelar blir strömförande och ger användaren en elstöt. Elsäkerhet Följ alltid säkerhetsföreskrifterna som gäller i ditt land när du arbetar med elverktyg för att minska risken för brand, elstöt och personskada. Läs följande säkerhetsanvisningar och även de medföljande säkerhetsanvisningarna. Kontrollera alltid att strömspänningen motsvarar spänningen som anges på märketiketten. Klass II-maskin - dubbel isolering - du behöver ingen jordad kontakt. Användjordfelsskydd(RCD)omarbetemedett elverktyg i fuktig miljö är oundvikligt. Användning avRCDminskarriskenförelstöt. Byte av strömsladdar eller kontakter Om en strömsladd är skadad måste den bytas av tillverkaren, tillverkarens serviceombud eller liknande kvalificerad personal för att undvika fara. Byte av strömkontakt (endast Storbritannien) Om den gjutna 3-stiftskontakten som medföljer enheten skadas och behöver bytas är det viktigt att den förstörs på rätt sätt och byts mot en godkänd BS1363/13A-säkringskontakt och att följande kabeldragningsanvisningar följs. Ledningarna i strömkabeln är färgkodade enligt följande:

• brun strömförande Gör så här eftersom färgerna på ledningarna i strömkabeln kanske inte motsvarar färgmarkeringarna som identifierar terminalerna i kontakten:

• Ledningensomärblåfärgadmåsteanslutastill terminalen som är markerad med bokstaven N eller som är svartfärgad.

• Ledningensomärbrunfärgadmåsteanslutas till terminalen som är markerad med bokstaven L eller som är rödfärgad. Användning av förlängningssladdar Använd alltid endast godkända förlängningssladdar som är lämpliga för maskinens märkeffekt. Minsta sladdtjocklek är 1,5

. Rulla alltid ut sladden helt om du använder en förlängningssladd på rulle. Stäng av maskinen omedelbart om:

• Detkommerrökellerdåligluktfrånbränd isolering.

2. MASKININFORMATION

Avsedd användning Dennaroterandehammareäravseddförborrning i murverk som tegel, betong och liknande material. Maskinen kan dessutom användas som en rivningshammare i kombination med medföljandeSDS-mejslar.Maskinenskainte under några omständigheter användas för andra ändamål. Den är inte avsedd att användas på byggarbetsplatser. Tekniska specifikationer Strömspänning 230-240 V ~ Strömfrekvens 50 Hz Ineffekt 850 W Varvtal utan belastning 900 /min Slagfrekvens 4000 /min Max. borrdiameter -Betong -Stål -Trä Ø 26 mm Ø 13 mm Ø 40 mm Vikt 4,6 kg Ljudtryck (L

Vibrationsnivå Vibrationsutsläppsnivån som anges i denna bruksanvisning har uppmätts i enlighet med ett standardiserattestiEN60745.Detkananvändas för att jämföra verktyg med varandra och som en preliminär bedömning av exponering för vibrationer när du använder verktyget för angivna arbeten.

• Användningavverktygetförandra tillämpningar, eller med olika eller dåligt underhållna tillbehör kan avsevärt öka exponeringsnivån.

• Degångerdåverktygetstängsavellerär på men egentligen inte används kan minska exponeringsnivån betydligt. Skydda dig mot effekterna av vibrationer genom att underhålla verktyget och dess tillbehör, hålla händerna varma och organisera ditt arbetsmönster. HDM1028 Ma 1611-07.indd 39 23/11/16 16:3540

Beskrivning Siffrorna i texten hänvisar till diagrammen på sidorna 2-3 Fig. A

2. Omkopplare för borrval

3. Spak för hammarval

Innan montering ska du alltid stänga av maskinen och dra ut nätkontakten ur vägguttaget. Montering och borttagning av tillbehöret Fig. B Använd inte nötta eller skadade borrbits eller mejslar. Skärp eller byt snarast nötta borrbits eller mejslar. Montering

• Hällpånågradropparoljapåtillbehöretsaxel.

• Skjutlåshylsan(5)bakåt.

• Stickintillbehöretichucken(4).

• Säkratillbehöretgenomattvridadetmoturs tills det låses på plats.

• Frigörlåshylsan(5). Borttagning

• Skjutlåshylsan(5)bakåt.

• Taborttillbehöretfrånchucken(4).

• Frigörlåshylsan(5). Montering och borttagning av hjälphandtaget Fig. C Montering

• Lossahjälphandtaget(7)genomattvridadet moturs.

• Monterahjälphandtaget(7)genomattföradet över chucken (4).

• Vridhjälphandtaget(7)tillönskatläge.

• Drafasthjälphandtaget(7)genomattvridadet medurs. Montering och borttagning av dammsamlaren Fig. D Dammsamlarenhindrardammfrånattkommaini maskinen vid borrning i tak. Byt omedelbart ut en skadad dammsamlare. Montering

• Omsåbehövs,taborttillbehöretfrånchucken (4).

• Taborttillbehöretmeddammsamlaren(15) från chucken (4).

• Tabortdammsamlaren(15)fråntillbehöret.

Starta och stänga av Fig. A

• Forattstartamaskinen,tryckpåströmbrytaren (1).

• Forattstängaavmaskinen,släpp strömbrytaren (1). Inställning av driftläget Fig. A & E Omkopplaren för borrval och spaken för hammarval måste ställas in enligt det erfordrade driftläget. Se tabellen nedan för inställning av önskat driftläge. Inställning driftläge Fig. E

• Vridomkopplarenförborrval(2)ochspakenför hammarval (3) till önskade lägen. Tips för bästa användning

• Spännfastarbetsstycket.Användett fastspänningsdon för mindre arbetsstycken.

• Utövainteförstorttryckpåmaskinen.Låt maskinen göra arbetet.

• Stängavmaskinenochväntatillsdenstannat helt innan du sätter ner maskinen.

UNDERHÅLL Stäng alltid av maskinen och ta ut strömkontakten från strömkällan innan rengöring och underhåll. Rengör maskinen hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Se till att ventilationsöppningarna är fria från damm och smuts. Ta bort mycket ihållande smuts med en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemikalier skadar de syntetiska komponenterna. Kontroll och byte av kolborstarna Fig. A Kolborstarna måste kontrolleras regelbundet. Om kolborstarna är slitna kommer maskinen att gå ojämnt. Använd endast rätt typ av kolborstar.

• Vridhjälphandtaget(7)tillönskatläge.

medurs. Montering och borttagning av dammsamlaren Fig. D Dammsamlarenhindrardammfrånattkommain

maskinen vid borrning i tak. Byt omedelbart ut en skadad dammsamlare. Montering

• Omsåbehövs,taborttillbehöretfrånchucken

• Taborttillbehöretmeddammsamlaren(15) från chucken (4).

• Tabortdammsamlaren(15)fråntillbehöret.

Starta och stänga av Fig. A

• Forattstartamaskinen,tryckpåströmbrytaren

• Forattstängaavmaskinen,släpp strömbrytaren (1). Inställning av driftläget Fig. A & E Omkopplaren för borrval och spaken för hammarval måste ställas in enligt det erfordrade driftläget. Se tabellen nedan för inställning av önskat driftläge. Inställning driftläge Fig. E A Brytningshammare / mejsel B Borrhammare C Borr

• Vridomkopplarenförborrval(2)ochspakenför hammarval (3) till önskade lägen. Tips för bästa användning

• Spännfastarbetsstycket.Användett fastspänningsdon för mindre arbetsstycken.

• Utövainteförstorttryckpåmaskinen.Låt maskinen göra arbetet.

• Stängavmaskinenochväntatillsdenstannat helt innan du sätter ner maskinen.

UNDERHÅLL Stäng alltid av maskinen och ta ut strömkontakten från strömkällan innan rengöring och underhåll. Rengör maskinen hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Se till att ventilationsöppningarna är fria från damm och smuts. Ta bort mycket ihållande smuts med en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemikalier skadar de syntetiska komponenterna. Kontroll och byte av kolborstarna Fig. A Kolborstarna måste kontrolleras regelbundet. Om kolborstarna är slitna kommer maskinen att gå ojämnt. Använd endast rätt typ av kolborstar.

• Vidslitagemåstebådakolborstarnabytasut samtidigt.

• Sättditkolborsthållarna(8)meden skruvmejsel.

• Låteftermonteringavnyakolborstar maskinen löpa obelastad i 15 minuter. Defekter Maskinen ska regelbundet inspekteras för följande möjliga defekter och lagas vid behov.

• Trasigavtryckarenhet.

• Skadaderörligadelar. Fel Om ett fel skulle uppstå, t.ex. om en komponent slits ut, vänligen kontakta din återförsäljare eller serviceadressen på ditt garantikort. Separat hittar du en sprängvy som visar reservdelarna som går att beställa. GARANTI Garantivillkoren finns på separat medföljande garantikort. MILJÖ Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer. Endast för EU-länder Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EC om kasserad elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt måste elverktyg som inte längre är användbara samlas in separat och kasseras på ett miljövänligt sätt. Produkten och användarhandboken kan ändras. Specifikationerna kan ändras utan förvarning. HDM1028 Ma 1611-07.indd 41 23/11/16 16:3542
