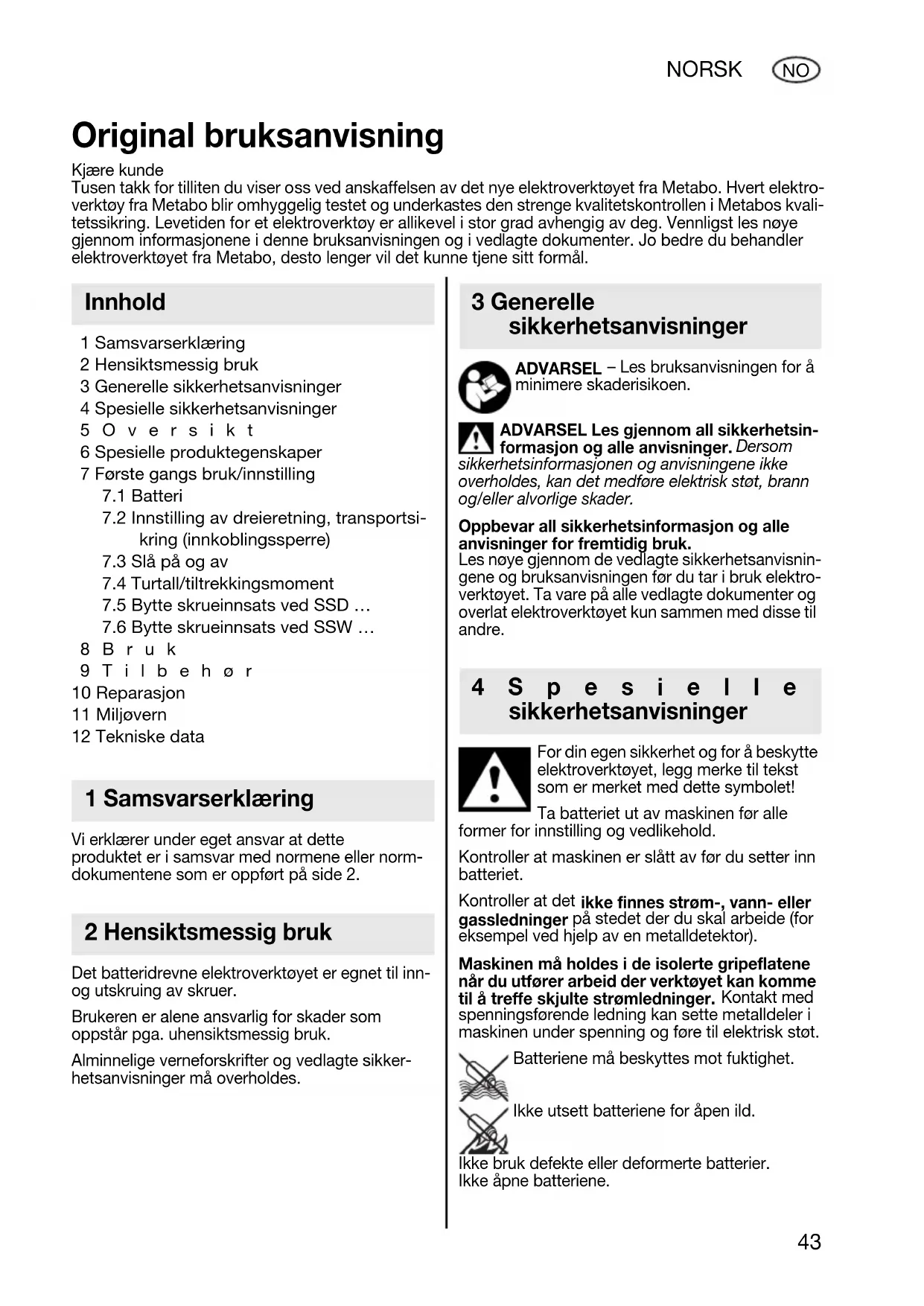

Original bruksanvisning

Kjaere kunde

Tusen takk for tilliten du viser oss ved anskaffelsen av det nye elektroverktoyet fra Metabo. Hvert elektroverktoy fra Metabo blir omhyggelig testet og underkastes den strenge kvalitetskontrollen i Metabos kvalitetsikring. Levetiden for et elektroverktoy er allikevel i stor grad avhengig av deg. Vennligst les noye gjennom informasjonene i dette bruksanvisningen og i vedlagte dokumenter. Jo bedre du behandler elektroverktoyet fra Metabo, dato longer vil det kinne tjene sitt formaal.

Innhold

1 Samsvarserklaering
2 Hensiktsmessig bruk
3 Generelle sikkerhetsanvisninger
4 Spesielle sikkerhetsanvisninger
5 O v e r s i k t
6 Spesielle produktegenskaper
7 Første gangs bruk/innstilling

7.1 Batteri
7.2 Innstilling av dreieretning, transportsikring (innkoblingsssperre)
7.3 Sla pao og av
7.4 Turtall/tiltrekkingsmoment
7.5 Bytte skrueinnsats ved SSD ...
7.6 Bytte skrueinnsats ved SSW ...

8 Bruk
9 T i l b e h o r

10 Reparasjon
11 Miljøvern
12 Tekniske data

1 Samsvarserklæring

Vi erklærer under eget ansvar at dette** produktet er i samsvar med normene aller norm- dokumentene som er oppfør计划生育 2.

2 Hensiktsmessig bruk

Det batteridrevne elektroverktoyet er egnet til innog utskruing av skruer.

Brukeren er alene ansvarlig for skader som oppstar pga. uhensiktsmessig bruk.

Alminnelige verneforskrifter og vedlagte sikkerhetsanvisninger ma overholds.

3 Generelle sikkerhetsanvisninger

ADVARSEL - Les bruksanvisningen for a minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsin-formasjon og alle anvisninger. Dersom

sikkerhetsinformasjonen og anvisingene ikke overholds, kan det medfrole elektrisk stot, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les nôve gjennom de vedlagte sikkerhetsanvisinngene og bruksanvisningen För du tar i bruk elektrøverktøyet. Ta vare på alle vedlagte dokumenter og overlat elektrøverktøyet kun sammen medppe til andre.

For din egen sikkerhet og for a beskytte elektroverktoyet, legg merke til tekst som er merket med dette symbolet!

Ta batteriet ut av maskinen for alle former for innstilling og vedlikehold.

Maskinen må holds i de isolerte gripeflatene nár du utfører arbeid der verktøyet kankommen til Å treffé skjulte strømledninger. Kontakt med spenningsførende ledning kan sette metalldeler i maskinen under spenning og fore til elektrisk støt.

Batteriene må beskyttes mot fuktighet.

Ikke utsett batteriene for apen ild.

Ikke bruk defekte aller deformerte batterier.
Ikke apne batteriene.

mà du vaske med rent vann og straks oppsøke lege!

Det må bare brukes skrueinnsatser som er egnet til slagtrekkere.

Vær forsiktig ved innskruing av lange skruer. Fare for utglidning!

Bruk hørselsvern under lenghte arbeitsøkter.

Materialer som avgir helsefarlig stov erler damper (f.eks. asbest) ma化进程 beides.

LED-lamper (6): LED-stråling pågressive betrakte direkte med optiske instrumenter, LED klasse 1M, klassifisert iht. DIN EN 60825-1: 2003, bolgelsenge: 400-700 nm; 300 μs.

5 O v e r s i k t

Se side 3 (vennligst Brett ut).

1 Firkant-range til koppnokler
2 Innvendig seksskant-tange til sekskant-skrueinnsatser
3 Lasekappe*
4 Omkobler for dreieretning / transportsikring
5 Bryterknapp
6 L E D - I a m p e Til bruk ved arbeid pa steder med darylig belysning. LED-lampen lyser när maskinen er slätt pa.
7 Tast til forvalg av turtall-/- tiltrekkingsmomenttrinn
8 Batteri
9 Tast for batteripakkelås
10 Knapp for kapasitetsindikator
11 Kapasitets- og signalindikasjon * avhengig av utstyr/modell

Den batteridrevne slagtrekkeren er fremfor alt kjennetegnet ved rekylsvakt arbeid og hoyt dreie

moment. Reaksjonskraften, som knapt nok merkes, utvikles ved hjelp av et rotasjonsslagverk som er konstruert for bade venstre- og hoyregang.

7 Første gangs bruk/ innstilling

Ta batteriet ut av maskinen før alle former for innstilling og vedlikehold. Kontroller at

kinen er slatt av for du setter inn batteriet.

7.1 Batteri

Førbruk ma batteriet (8) lades opp.

Lad opp batteriet pa nytt hvis effekten avtar.

Den optimale oppbevaringstemperaturen ligger mellom 10^ og 40^ .

Lithium-ion-batteripakkene "Li-Power" har en kapasitets- og signalindikasjon (11):

• Trykk på tasten (10) for Å lese av ladenivået ved hjelp av LED-lampene.
• Hvis en LED-lampe lyser, er batteripakken nesten tom og ma lades opp igjen.

Ta ut:

Trykk pa knappen for opplasing av batteripakken (9) og trekk batteripakken (8) ut pa forsiden.

Sette inn:

Skyv inn batteripakken (8) til den smekker på plass.

7.2 Innstilling av dreieretning, transport-sikring (innkoblingsssperre)

Omkoblingsbryteren/transportsikringen (4) mA kun betjenes纳税 motoren star stille.

Trykk pa omkoblingsbryteren/transportsi-kringen (4).

R = Hovregang er valgt (skru inn skruer)

L = Venstregang er valgt (skru ut skruer)

0 = Midstilling: transportsikring (innkoblingssperre) er aktivert

7.3 Slå pa og av

Innkobling:Trykk pa bryterknappen (5).

Stopp: Slipp bryterknappen (5).

7.4 Turtall/tiltrekkingsmoment

Det er en direkte sammenheng mellom turtall og tiltrekkingsmoment. Jo lavere turtall, desto lavere tiltrekkingsmoment.

Tiltrekkingsmomentet pavirkes pa to mater:

1) Velg maksimalt tiltrekkingsmoment pa forhand.

Ved Å trykke på tasten (7) kan du velge mellom tre tiltrekkingsmomenttrinn. De maksimale tiltrek-kingsmomentene stär i tabellen på side 2 (M_max..l, M_max..ll, M_max..ll) .

Tasten (7) lyser kort og viser med det hvilket trinn som er stilt inn. F.eks.: To korte blink betyr at trinn Il er stilt inn.

2) Endre tiltrekkingsmoment trinnlost:

Turtall og tiltrekkingsmoment kan endres trinnløst ved Å trykke bryteren (5) mer uller mindre kraftig inn sik atbruken kan tilpasses arbeidsbetingelsene.

Anbefaling: Finn riktig innstilling ved Å utføre en proveskruing.

7.5 Bytte skrueinnsats ved SSD ...

Sette inn skrueinnsats: Skyv lasekappen (3) forover og sett skrueinnsatsen inn til den stopper. (3)Slipp lasekappen.

Kontroller at skrueinnsatsen er festet skikelig ved a trekke i den.

Ta ut skrueinnsats: Skyv laseknappen (3) forover og ta ut skrueinnsatsen.

Bruk bare skrueinnsatser med disse innstikendene:

Ikke bruk skadde skrueinnsatser.

7.6 Bytte skrueinnsats ved SSW ...

Sette inn skrueinnsats: Sett på koppnøkkelen til den stopper på firkant-tangen (1).

Ta av skrueinnsats: Ta av koppnokkelen fra firkant-tangen (1).

Ikke bruk skadde skrueinnsatser.

8 Bruk

Hold maskinen rett mot skruen.

Skrueprosessen er todelt: Skru inn skruen og trekk skruen til med slagverket.

Tiltrekkingsmomentet er avhengig av slagtiden.

Etter ca. 5 sekunder slagtid er det storstte tiltrekkingsmomentet nadd.

Dreiemomentforlopet er avhengig av bruksområdet:

Ved harde skruoppgaver (skruing i hardt materiale som for eksempel metall), blir det maksimale tiltrekkingsmomentet nadd allerede etter en kort slagtid (a).

Ved lette skruoppgaver (skruing i blote materialer som for eksempel treverk) kreves det lengre slagtid.

Anbefaling: Finn riktig slaglengde gjennom en proveskruiing.

Advarsel! Ved bruk av små skruer kan det maksi-male dreiemomentet vare nadd allerede etter mindre enn 0,5 sekunder.

• Derfor må varigheten av innskruingen voktes nøye.
• På tasten (7) velger du et egnet maksimalt tiltrek-kingsmoment (se kapittel 7.4).
• Still tiltrekkingsmoment nøyaktig inn ved øve et mer eller mindre sterkt trykk pa bryteren (5), sik at skruen ikke blir skadet eller river av skrue-hodet.

9 Tilbehør

Bruk kun originalt Metabo-tilbehør.

Ved valg av riktig tilbehør bør du gi forhandleren nøyaktig informasjon om typen

elektroverktoy du har.

Se side 4.

ALadere

B Batteripakker med ulike kapasiteter Bruk bare batteripakker med penning som passer til ditt elektroverktoy.
C Skrueinnsatser
D Pipenokkelsett 1/2"

10 Reparasjon

Metabo-emballasje er 100% egnet til gjenvinning.

Utslitt elektroverktøy og tilbehør inneholder store mengder rå- og kunststoffer som øgsa kan kjores giennom en gjenvinningsprossess.

Denne bruksanvisning er trykt på papir som er bleket uten klor.

Batterier违法犯罪

Gi defekte aller brukte batteripakker tilbake til Metabo-forhandleren!

Ikke kast batteriene i vann.

Kun for EU-land: Elektroverktøyene skal\ ikke kastes i husholdningsavfallet. I henhold\ til EU-direktiv 2002/96/EF om kasserte

elektriske og elektroniskeprodukter og direktivets implementinger i nasjonal rett, ma elektroverktoy som ikke lenger skal brukes, samles seperat og returneres til et miljøvennlig gjenvinningsanlegg. For du kasserer batteriet, ma det lades ut i elektroverktoyet. Sikre kontaktene mot kortslutning (f.eks. med tape).

12 Tekniske data

Forklaringer til opplysningene pà side 2.

Med forbehold om endringer i hensikt av tekisk forbedring.

U = Spenning i batteripakken

n0 = Turtall u/belastning

S = S I a

H = Verktøyholderen på maskinen

m = Vekt (med minste batteripakke)

M_max.1 = maks. tiltrekkingsmoment (trinn 1)

M_, II = maks. tiltrekkingsmoment (trinn II)

M_, III = maks. tiltrekkingsmoment (trinn III)

Totalverdi for vibrasjon (vektorsum i tre retninger)
