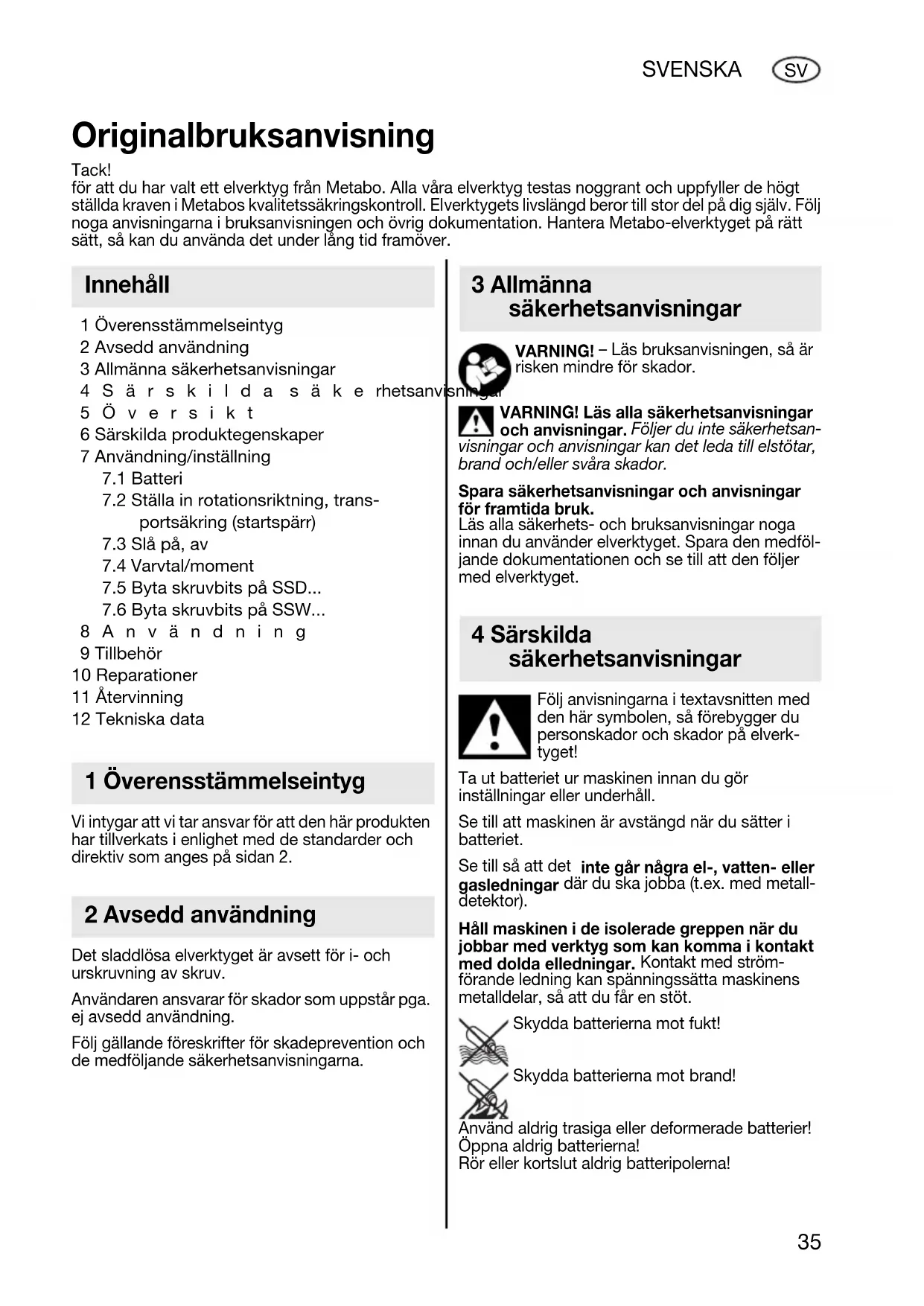

BRUKSANVISNING SSD 144 LT METABO

for att du har valt ett elverktyg fran Metabo. Alla vara elverktyg testas noggrant och uppyller de hochst stälda kraven i Metabos kvalitetssäkringskontroll. Elverktygets livslängd beror till stor del pa dig själv. Folj noga anvisingarna i braksanvisingen och övrig dokumentation. Hantera Metabo-elverktyget pa ratt satt, sä kan du använda det under lang tid framöver.

Innehåll

1 Overensstammelseintyg
2 Avsedd användning
3 Allmanna sakerhetsanvisningar
4 Särski ld a sakerhetsanvi
5Översikt
6 Särskilda produktegenskaper
7 Användning/installling

7.1 Batteri
7.2 Stalla in rotationsriktning, transportsakring (startsparr)
7.3 Sla paa, av
7.4 Varvital/moment
7.5 Byta skruvbits pÅ SSD...
7.6 Byta skruvbits på SSW...

8 Användning
9 Tillbehör
10 Reparationer
11 Atervinning
12 Tekniska data

Vi intygar att vi tar ansvar for att den har produiten har tillverkats i enlighet med de standarder och direktiv som anges på sidan 2.

2 Avsedd användning

Det sladdlosa elverktyget ar avsett for i- och urskruvning av skruv.

Användaren ansvarar für skador som uppstär pga. ej avsedd användning.

Följ gällande foreskrifter for skadeprevention och de medfoljande sakerhetsanvisingarna.

3 Allmanna

sakerhetsanvisningar

WARNING! - Läs bruksanvisningen, söä risken minde for skador.

WARNING! Läs alla sakerhetsanvisningar och anvisningar. Foljer du inte sakerhetsan

visningar och anvisningar kan det leda till elstotar, brand och/eller svara skador.

Spara sakerhetsanvisningar och anvisningar for framtida bruk.

Läs alla sakerhets- och bruksanvisingar noga innan du anvander elverktyget. Spara den medfoljande dokumentationen och se till att den foljer med elverktyget.

4 Särskilda

sakerhetsanvisningar

Följ anvisingarna i textavsnitten med den har symbolen, sa forebygger du personskador och skador på elverktyget!

Ta ut batteriet ur maskinen innan du gör installinger erler underhäll.

Se till att maskinen ar avstängd nar du sätter i batteriet.

Se till sa att det inte gär nagra el-, vatten- eller gasledninger där du sca jobba (t.ex. med metalldetektor).

Häll maskinen i de isolerade greppen nar du jobbar med verktyg som kan komma i kontakt med dolda elledninger. Kontakt med ström-förande ledning kan spanningsssätta maskinens metalldelar, sä att du fär en stöt.

Skydda batterierna mot fukt!

Skydda batterierna mot brand!

Anvand aldrig trasiga aller deformerade batterier! Oppna aldrig batterierna!

Rör eller kortslut aldrig batteripolerna!

Trasiga litiumjonbatterier kan lcka en nagot sur, brannbar vatska!

Om du fär lackande batterivatska pa huden, spola direkt med rikligt med vatten. Far du batterivatska i ögonen, skölj med

rent vatten och sök omedelbart lärkarvård!

Använd endast skruvinsatser som ar avsedda for slagskruvdragare.

Var forsiktig vid inskruvning av lanya skruvar; risk for att slinta.

Placera verktyget på skruven nar det är avstängt.

Under langre arbetsperiodeskall horselskydd anvandas. Langre paverkan av buller kan ge horselskador.

Material som vid bearbetning avger halsofarligt damm eller angor (t.ex. asbest) far ej bearetas.

LED-belysning (6): titta inte direkt mot LED-belysningen med optiska instrument, LED-klass 1M, klassad enligt DIN EN 60825-1: 2003, vägländ: 400-700 nm; 300 μs.

5Överversikt

Se sid. 3 (veckla ut).

1 Fyrkantsfäste für hylsor*
2 Insexfaste for skruvbits*
3 Låsring
4 Omkopplare for rotationsriktning/ transportsakring
5 Strömställarspär
6 LED-belysning for jobb på)dalgit upplysta stallen. LED-belysningen lyser nar maskinen ar på.
7 Varvitalsvaljar-/momentlagsknapp
8 Batteri
9 Batterisparr

10 Knapp till laddindikeringen

11 Ladd- och signalindikering

• beroende på utförande/modelell

6 Särs kild a Produktegenskaper

Den batteridrivna skruvdragaren utmärker sig framforalt genom att den inte kastar like mycket vid hoga varvital. Den knappt markbara reactionskraften uppnas med hjälp av ett rotationsslagverk som ar konstruerat for vänster- och högergäng.

Ta ut batteriet ur maskinen innan du gör installninger erler underhäll. Se till att

maskinen ar avstängd nar du satteri batteriet.

7.1 Batteri

Ladda batteriet fere användning. (8)

Lithiumbonbatteriar har ladd- och signalindikering (11):

• Tryck på knappen (10), sä ger lysdioderna laddindikering.

• Om en lysdiod blinkar, sö ar batteriet nastan urladdat och kraver laddning igen.

Ta av:

Tryck på knappen som lossar batteriet (9) och dra av batteriet (8) framåt.

Satta pa:

Skjut pà batteriet (8) tills det snäpper fast.

7.2 Stalla in rotationsriktning, transportsakring (startsparr)

Slà bara på rotationsriktningsvaljaren/ transportsakringen (4) nar motorn ár av!

Slå på rotationsriktningsvaljaren/transportsakringen (4).

R = högeräng (skruvar i skruv)

L = vänstergång (skruvar ur skruv)

0 = Mittläge: transportsakring (startsparr) pa

7.3 Start och stopp

SIÀ PÁ: Tryck på strömbrytaren (5).

Slå av: släpp strömbrytaren (5).

7.4 Varvital/moment

Varvthal och moment hanger ihop. Ju lagre varvthal,
desto lagre atdragningsmoment.

Du kan stalla in moment pa 2 satt:

1) Valj maxmoment.

Tryck på knappen (7), säkan du valja 3 momentlagen. Maxmomenten hitter du tabellen på sid. 2 (Mmax..I,Mmax..II,M_max..III)

Knappen (7) blinkar och visar inställt momentläge.

2 korta blinkinnebar t.ex. att lage II ar instalt.

2) Ändra moment steglös:

Du kan äandra varvital och moment steglost genom att trycka in strömbrytaren (5) mycket aller lite och på sä vis anpassa till användningsområdet.

Rekommendation: provadigframtilratt installingforskruvdragning.

7.5 Byta skruvbits på SSD...

Satta i bits: dra fram lásringen (3) och tryck i skruvbitsen tills det tar emot. Slapp lásringen (3).

Dra i bitsen och se till sa att den sitter ordentligt.

Ta ur skruvbits: Dra fram låsringen (3) och ta ur skruvbitsen.

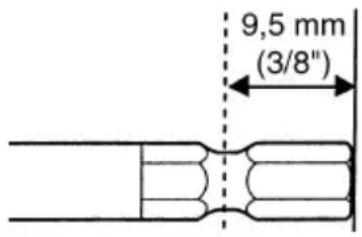

Använd bara skruvbits med insticksände:

Skruvbitsen ska passa skruven.

Använd aldrig trasiga bits.

7.6 Byta skruvbits på SSW...

Satta i skruvbits: tryck pa hylsan tills det tar emot pa fyrkantsfastet (1).

Ta av skruvbits: dra av hylsan fran fyrkantsfastet (1).

Skruvbitsen ske passa skruven.

Använd aldrig skadade skruvbits.

8 An vändn i n

Rikta verktyget rakt mot skruven.

Skrufvorloppet bestarav två delar:Inskruvning av skruven och

Atdragningsmomentet ar beroende av slagtiden.

Du uppnar maxmoment after ca 5 sekunders slaende atdragning.

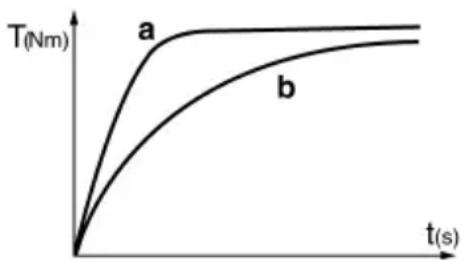

Momentförloppet beror på användningsområdet:

Vid hard skruvdragning (skruvdragning i HARDa material som t.ex. metall) fär du maxmoment redan after en kort släende Åtdragning (a).

Mjuk skruvdragning (skruvdragning i mjuka material som t.ex. tra) kraver langre atdragningstid (b).

Rekommendation: prova dig fram till ratt inställning for skruvdragning.

OBS! Vid smaskruv uppnár du maxmoment pa mindre an 0,5 sekunders atdragning.

• Så häll koll på hur进展情况 skruvdragningen tar.
• Välj det maxmoment du vill ha med knappen (7) (se kapitel 7.4).
• Ställ in momentet noggrant genom att trycka mycket aller lite på strömbrytaren (5), sä att skruven inte blir skadad aller skruvskallen avsliten.

9 Tillbehör

Använd bara Metabos originaltillbehör.

Tala om for Återförsäljaren exakt vilket elverktyg du har,

sà att du fãr rätt tillbehör.

Se sid. 4.

A Laddare
B Batterier med olica kapacitet Anvand endast batterier med spanning som passar till elverktyget.
C Skruvinsatser
D Hylsnyckelsats 1/2"

10 Reparation

Elverktyg fãr bara reparas av behörig elektriker!

Metabo-elverktyg som behöver repareras skickar du till din Metabo-Återförsäljare. Adresser, se www.metabo.com.

Du kan hamta reservdelslistor pa www.metabo.com.

11 Miljöskydd

Metaboförpackningarna ar 100% Återvinningsbara.

Uttjänta elverktyg och tillbehör innehäller stora mängder vardefullt material som ochså kan Återvinnas.

Bruksanvisningen ar tryckt på klorfritt papper.

Batterierna fär inte slängas i hushållssoporna!

Lämna tillbaka trasiga eller uttjänta batterier till Metabo-Äterförsäljaren!

Kasta inte batterierna i vattnet!

Gäller bara EU-länder: släng inte uttjänta elverktyg i hushållssoporna! Enligt EU-direktiv 2002/96/EG om uttjänta el- och

elektronikprodukter samt enligt harmoniserad nationell lag sca uttjanta elverktyg kallsorteras for miljovänlig Återvinning.

Ladda ur batteriet i elverktyget fore atervinning. Sakra kontakterna mot kortslutning (isolera t.ex. med tejp).

12 Tekniska data

Förklaringar till uppgifterna pa sid. 2.

Vi forbahller oss ratten till teknska forandringar.

U = Batterispänning

n0 = Varvetal obelastad

S = slagfrekvens

H = Maskinens verktygsfaste

m = vikt (med minsta batteriet)

M_ -1 = maxmoment(lage I)

Mmax, = maxmoment (lage II)

M max. = maxmoment (lage III)

Totalvibrationsvärde (vektorsumma i tre led) beräknad,enlig EN 60745:

a_h = Vibrationsemissionsvärde (släende atdragning)

K_h = onoggrannhet (vibrationer)

De angivna vibrationsnivaerna i anvisningen ar uppmatta enligt standardmatmetoderna i EN 60745 och gär att använda for att jämföra elverktyg med varandra. De gär även att använda for att uppskatta vibrationsbelastningen.

Den angivna vibrationsnivan avser elverktygets huvudsakliga anvandningsomrade. Vibrationsnivan kan avvika om elverktyget blir anvant for andra anvandningsomraden, med andra verktyg ell or tillrackigt underhall. Det kan oka vibrationsbelastningen avsevart under hela arbetsintervalt.

Vill du ha en noggrann upskattning av vibrationsbelastningen, bocr du aven ta med tiden maskinen ar av ell er igang utan belastning i berakninger.Det kan sanka vibrationsbelastningen avsevart under hela arbetsintervalt.

Lagg aven in extra sakerhetsatgärder for att skydda användaren frän vibrationspáverkan som t.ex.: underhäll av elverktyg och verktyg, handvärning, organiserade arbetsmetoder.

Typisk A-viktad Ijudniva:

LpA =Ljudtrycksniva

LWA =Ljudeffektsniva

Mätvárden ar fastställda enligt EN 60745.

Angivna teknika data ligger inom tolerans (enligt respektive gällande standard).
